Marque	Bartscher
Modèle	TS501
Type de produit	Chariot de transport / service
Matériau	Acier au chrome-nickel
Dimensions (L × P × H)	920 × 600 × 1540 mm
Dimensions des plateaux (L × P)	827 × 510 mm
Espacement entre les plateaux	265 mm
Nombre de plateaux	5
Roues	4 roues (2 avec frein d'immobilisation, 2 sans)
Charge utile maximale	150 kg
Poids net	18 kg
Accessoires inclus	5 plateaux, 4 roues, visserie, 4 protections antichocs, clé Allen, clé plate
Montage requis	Oui, assemblage simple avec outils fournis
Utilisation prévue	Transport et service en restauration, hôtellerie, collectivités
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux ; ne pas utiliser de nettoyants abrasifs
Sécurité	Ne pas dépasser la charge maximale ; répartir la charge uniformément ; utiliser les freins sur terrain incliné
Pièces détachées	Roues, plateaux et visserie disponibles sur demande
Réparabilité	Conception modulaire ; vis et roues remplaçables individuellement
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - TS501 BARTSCHER

Quel est le matériau du chariot TS501 ?

Le chariot est fabriqué en acier au chrome-nickel, ce qui le rend résistant à la corrosion et facile à nettoyer.

Quelle est la capacité de charge maximale ?

La charge utile maximale est de 150 kg répartis uniformément sur les cinq plateaux.

Les roues sont-elles freinées ?

Deux des quatre roues sont équipées d'un frein d'immobilisation pour sécuriser le chariot en position statique.

Le montage est-il difficile ?

Non, le montage est simple et ne nécessite que la clé Allen et la clé plate fournies. Suivez les étapes dans la notice.

Puis-je utiliser ce chariot en extérieur ?

L'utilisation en extérieur est déconseillée car les roues ne sont pas prévues pour les sols irréguliers et l'humidité peut accélérer la corrosion.

Comment nettoyer le chariot ?

Utilisez un chiffon humide avec un détergent doux. Évitez les nettoyants abrasifs ou les éponges métalliques qui pourraient rayer la surface.

Les plateaux sont-ils réglables en hauteur ?

Non, l'espacement entre les plateaux est fixe à 265 mm. Les plateaux sont vissés directement sur les cadres.

Que faire si une roue est endommagée ?

Vous pouvez commander des roues de remplacement auprès du fabricant ou d'un revendeur agréé. Le démontage se fait avec une clé Allen.

Le chariot est-il livré avec les outils de montage ?

Oui, une clé Allen et une clé plate sont incluses dans l'emballage.

Quelle est la hauteur totale du chariot ?

La hauteur totale est de 1540 mm, ce qui le rend adapté à un accès facile pour le service.

MODE D'EMPLOI TS501 BARTSCHER

Notice de montage Chariot de service / transport de page 5 à page 6

Chariot de service / transport TS 500, avec 5 plateaux

N° art.: •

300.065

Confection : • Acier au chrome-nickel, 4 roues, 2 avec frein d'immobilisation,

Dimensions : • larg. 920 x prof. 600 x haut. 1540 mm

Dimensions des plateaux : • larg. 827 x prof. 510 mm

Espacement entre les plateaux : • 265 mm

Charge utile : • 150 kg

Poids : • 18 kg

Pièces fournies / nom des pièces

5 x plateaux

2 x roues sans frein d'immobilisation

2 x roues avec frein d'immobilisation

20 x M8 vis Allen

20 x rondelles

20 x écrous

4 x protections antichocs

1 x clé Allen

1 x clé plate

1. Déballer toutes les pièces et vérifier que les éléments fournis sont au complet. Eliminer tout le matériel d'emballage.
2. Commencer le montage du chariot de service en fixant les plateaux aux cadres.

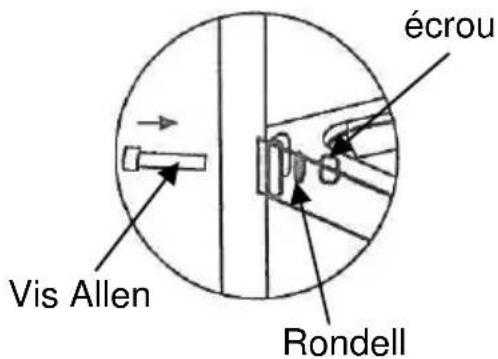

Visser les plateaux à l'aide de la clé Allen fournie, en mettant d'abord les rondelles et les écrous.

1. Retourner le chariot de service et visser les roues sur le cadre. Sous la roue, fixer la protection antichoc.

1. Placer le chariot sur le sol avec prudence et s'assurer que toutes les roues touchent le sol. Bien serrer les vis Allen à l'aide de la clé Allen. Utiliser la clé plate fournie pour bien serrer les écrous.
2. Il est possible de régler la hauteur des roues selon les besoins à l'aide des écrous de protection.

Remarque!

Éliminer la feuille de protection après le montage !
