TS200M1 - Chariot de transport BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chariot de service / transport
Marque	Bartscher
Modèle	TS200M1
Code produit	A300056
Matériau	Acier au chrome-nickel
Dimensions totales	L 920 x P 600 x H 945 mm
Dimensions des plateaux	L 830 x P 510 mm
Dimensions du bac de débarrassage	L 760 x P 440 mm, profondeur 100 mm
Poids net	14,1 kg
Charge maximale	120 kg
Nombre de plateaux	2
Distance entre plateaux	Supérieure 270 mm, inférieure 265 mm
Nombre de roues	4 (dont 2 avec frein)
Roues avec frein	Oui, 2 roues
Accessoires fournis	2 plateaux, 1 bac, 2 cadres, 4 roues, 12 vis M8, 12 rondelles, 12 écrous, 4 protections antichocs, 1 clé Allen, 1 clé plate
Montage	Nécessite assemblage (instructions fournies)
Entretien	Nettoyer avec un chiffon humide et détergent doux
Sécurité	Utiliser sur sol stable, ne pas dépasser la charge maximale de 120 kg
Utilisation	Pour le transport et service de plats
Finition	Acier chromé-nickelé
Réparabilité	Pièces détachées disponibles sur demande

FOIRE AUX QUESTIONS - TS200M1 BARTSCHER

Comment assembler le chariot TS200M1 ?

Déballez toutes les pièces et vérifiez qu'elles sont complètes. Fixez d'abord les plateaux et le bac de débarrassage sur le cadre à l'aide des vis Allen, rondelles et écrous fournis. Retournez le chariot et vissez les roues sur le cadre, en plaçant sous chaque roue une protection antichoc. Serrez toutes les vis à l'aide de la clé Allen et de la clé plate.

Quelle est la charge maximale supportée ?

La charge maximale supportée par le chariot est de 120 kg. Ne dépassez jamais cette limite pour éviter tout risque de basculement ou de dommage.

Comment nettoyer le chariot ?

Nettoyez le chariot avec un chiffon humide imprégné d'un détergent doux. Évitez les produits abrasifs ou corrosifs. Séchez soigneusement après nettoyage.

Les roues sont-elles freinées ?

Oui, le chariot est équipé de 4 roues dont 2 avec frein d'immobilisation pour garantir une stabilité optimale lors de l'utilisation.

Puis-je utiliser le chariot pour des plats chauds ?

Le chariot est en acier au chrome-nickel, résistant à la chaleur. Cependant, veillez à ne pas dépasser la charge maximale et à utiliser des récipients adaptés. Évitez le contact direct avec des flammes.

Quels outils sont fournis pour le montage ?

Le montage nécessite les outils fournis : une clé Allen et une clé plate. Les vis, rondelles et écrous sont inclus.

Comment régler la hauteur des roues ?

La hauteur des roues peut être ajustée à l'aide des écrous de protection situés sous les fixations. Desserrez, réglez la hauteur souhaitée, puis resserrez.

Que faire en cas de pièce manquante ?

Contactez le service client Bartscher ou votre revendeur. Munissez-vous du code produit (A300056) et de la date d'achat pour obtenir les pièces manquantes.

Le chariot est-il livré monté ?

Non, le chariot est livré en kit et nécessite un assemblage. Les instructions de montage sont incluses dans la notice.

Où trouver des pièces de rechange ?

Les pièces de rechange (roues, freins, protections antichocs, etc.) sont disponibles sur demande auprès de Bartscher ou de revendeurs agréés. Utilisez le numéro de modèle TS200M1 pour commander.

MODE D'EMPLOI TS200M1 BARTSCHER

Mode d'emploi Chariot de service / transport

FRANÇAIS de page 5 à page 6

• Chariot de service / transport TS 210, avec 2 plateaux avec bac profond de débarrassage

Code-No.:

A300056

Matériau :

• Acier au chrome-nickel

Finition :

4 roues, 2 avec frein d'immobilisation

Dimensions :

L 920 x P 600 x H 945 mm

Dimensions des plateaux :

L 830 x P 510 mm

Bac de débarrassage interieure:

L 760× P440mm 100 mm de profondeur

Poids maximal supporté :

120 kg

Distance entre les plateaux :

supérieure 270 mm inférieure 265 mm

Poids :

14,1 kg

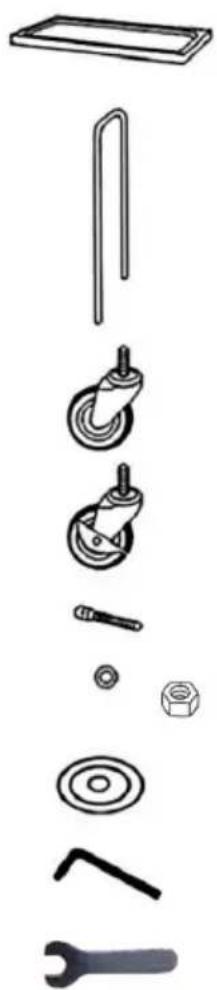

Pièces fournies / nom des pièces

2 x plateaux

1 x bac de débarrassage

2 x cadres

2 x roues sans frein d'immobilisation

2 x roues avec frein d'immobilisation

12 x M8 vis Allen

12 x rondelles

12 xécrous

4 x protections antichocs

1 x clé Allen

1 x clé plate

Montage

1. Déballer toutes les pieces et vérifier que les éléments fournis sont au complet. Eliminer tout le matériel d'emballage.
2. Commencer le montage du chariot de service en fixant les plateaux et le bac de débarrassage au cadre.

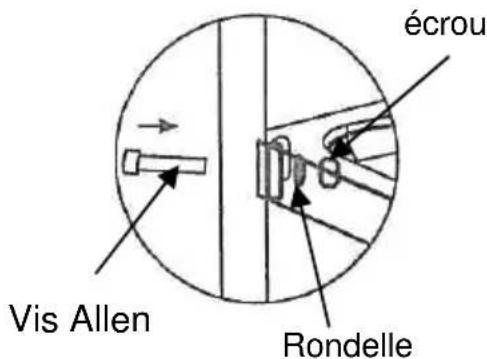

Visser tout d'abord manuellement les plateaux et le bac de débarrassage sur le cadre à l'aide des vis Allen, des rondelles et des écrous fournis.

1. Retourner le chariot de service et visser les roues sur le cadre. Sous la roue, fixer la protection antichoc.

1. Placer le chariot sur le sol avec prudence et s'assurer que toutes les roues touchent le sol. Bien serrer les vis Allen à l'aide de la clé Allen. Utiliser la clé plate fournie pour bien serrer les écrous.
2. Il est possible de régler la hauteur des roues selon les besoin à l'aide des écrous de protection.

Remarque!

Eliminer la feuille de protection après le montage !
