Intitulé	Description
Type de produit	Projecteur home cinéma 4K
Résolution	3840 x 2160 pixels (4K)
Technologie d'affichage	DLP (Digital Light Processing)
Luminosité	1500 lumens
Contraste	60000:1
Connectivité	2x HDMI, 1x USB, 1x RS-232C, 1x Trigger
Alimentation électrique	AC 100-240V, 50/60Hz

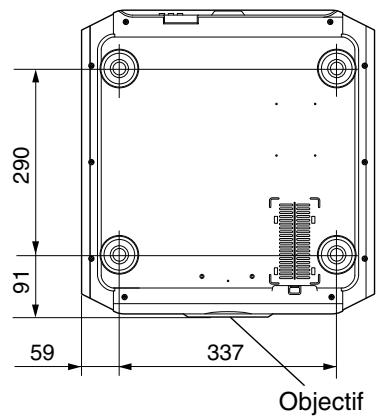

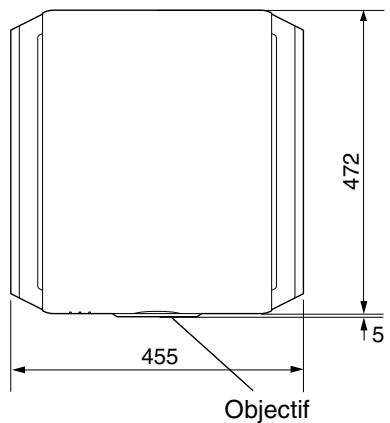

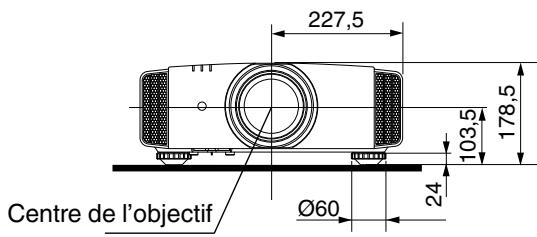

Dimensions approximatives	430 x 150 x 410 mm
Poids	12 kg
Fonctions principales	Correction de la distorsion, Lens shift, Zoom optique

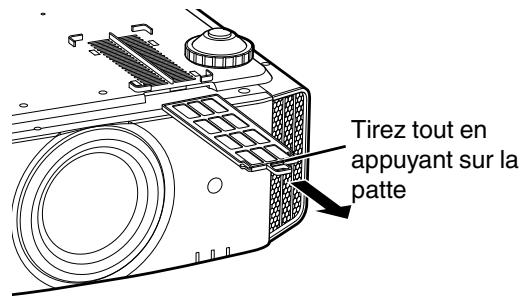

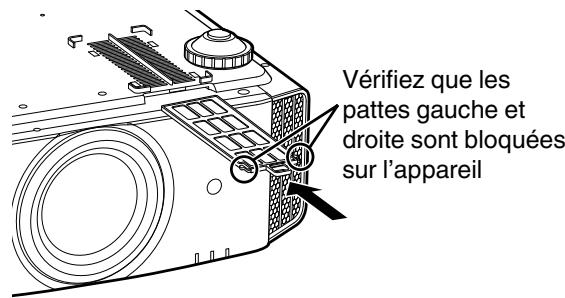

Entretien et nettoyage	Nettoyage régulier des filtres, vérification des connexions
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Ne pas exposer à l'humidité, utiliser dans un environnement ventilé
Informations générales	Compatible avec les formats HDR, idéal pour les films et les jeux vidéo

FOIRE AUX QUESTIONS - DLA-X900R JVC

Comment puis-je ajuster les paramètres d'image sur le JVC DLA-X900R ?

Accédez au menu 'Image' via la télécommande, puis ajustez les paramètres comme la luminosité, le contraste et la saturation selon vos préférences.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser le projecteur en le débranchant pendant quelques minutes.

Comment connecter mon JVC DLA-X900R à un périphérique HDMI ?

Utilisez un câble HDMI pour connecter le périphérique à l'un des ports HDMI du projecteur. Assurez-vous de sélectionner la bonne source d'entrée via le menu.

Pourquoi l'image est-elle floue sur mon projecteur JVC DLA-X900R ?

Vérifiez la lentille pour vous assurer qu'elle est propre. Vous pouvez également ajuster la mise au point manuellement via la bague de mise au point sur le projecteur.

Comment mettre à jour le firmware du JVC DLA-X900R ?

Téléchargez la dernière version du firmware depuis le site officiel de JVC sur une clé USB, puis insérez la clé dans le projecteur et suivez les instructions à l'écran pour effectuer la mise à jour.

Que faire si le son ne fonctionne pas ?

Vérifiez que le volume est réglé correctement et que le mode audio est configuré. Assurez-vous également que les câbles audio sont correctement connectés si vous utilisez des haut-parleurs externes.

Comment régler la distance de projection du JVC DLA-X900R ?

La distance de projection peut être ajustée en déplaçant le projecteur plus près ou plus loin de l'écran. Consultez le manuel pour la distance recommandée en fonction de la taille de l'écran.

Le projecteur surchauffe, que dois-je faire ?

Assurez-vous que le projecteur est dans un endroit bien ventilé et que les grilles d'aération ne sont pas obstruées. Si le problème persiste, nettoyez le filtre à air ou contactez le support technique.

Comment réinitialiser le JVC DLA-X900R aux paramètres d'usine ?

Accédez au menu 'Configuration', puis sélectionnez 'Réinitialiser' ou 'Restaurer les paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

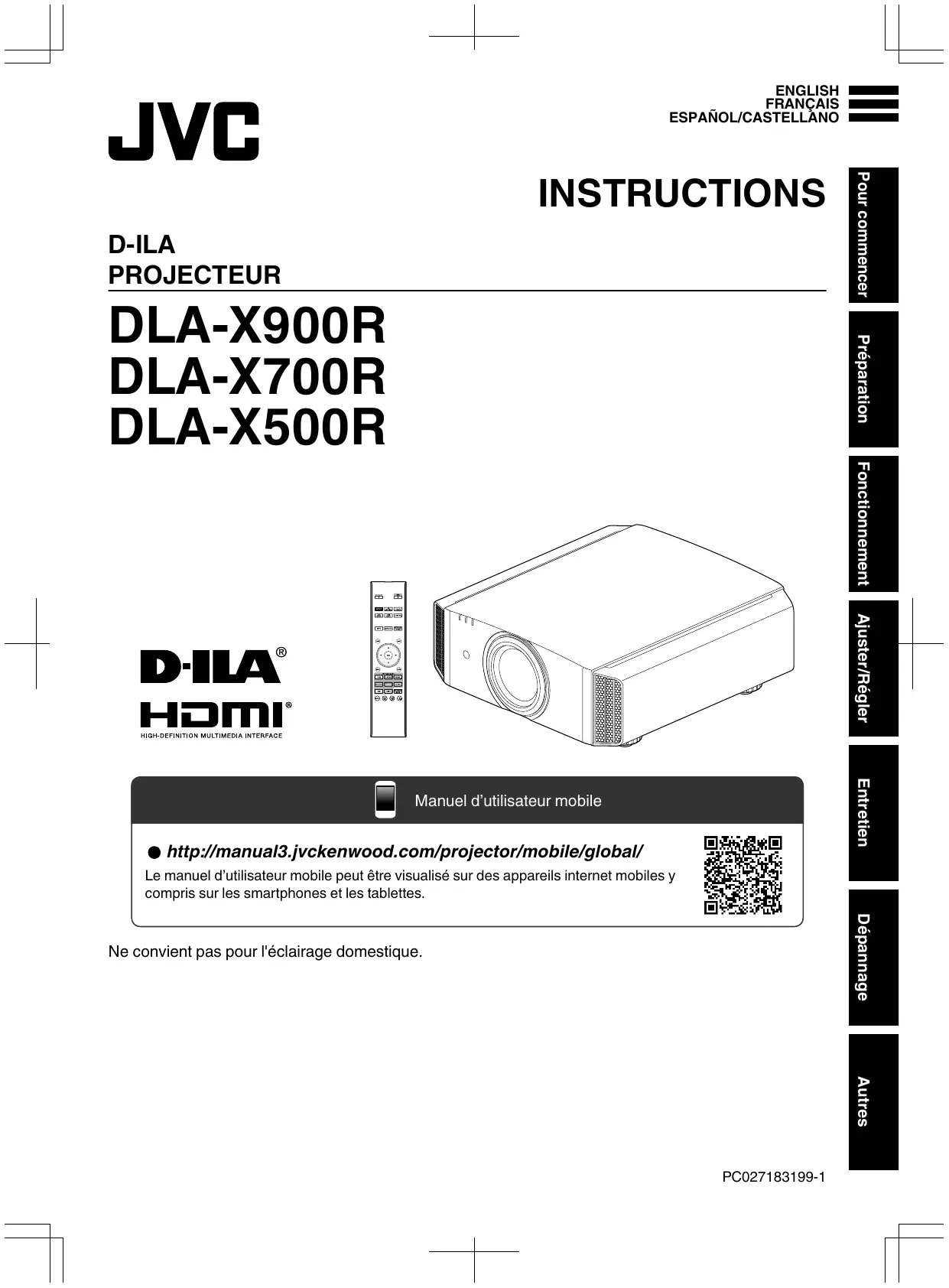

MODE D'EMPLOI DLA-X900R JVC

Pourutilisationparleclient：

Entrerci-dessous le N°de série qui est situé sous le boitier. Garder cetteinformation comme référence pour le futuro.

N° de modulo DLA-X900R/DLA-X700R/ DLA-X500R

N° de série

N^g de série

Safety Precautions

IMPORTANT INFORMATION

Informations relatives à l'élimination des apparèils et des piles usagés, à l'intention des utilisateurs

Produits

[Union française seulement]

Si ces symboles figurent sur les produits, cela signifie qu'ils ne doivent pas etre jetés comme déchets menagers. Si vous voulez jeter ce produit ou cette pile, veuillez considerer le système de collecte des déchets ou les centres de recyclage appropriés.

Notification: La symbole Pb en dessous du symbole des piles indique que cette pile contient du plomb.

NEDERLANDS

Manuel d'utilisateur mobile

- http://manual3.jvckenwood.com/projector/mobile/global/

Le manuel d'utilisateur mobile peut être visualisé sur des appareils internet mobiles y compris sur les smartphones et les tablettes.

Ne convient pas pour l'éclairage domestique.

Mesures de sécurité

IMPORTANT INFORMATION

Ce produit comprend une lampe à décharge à haute intensité (HID) contenant du mercure. Éliminer ces déchets est sujet à la réglementation de votre communauté pour des raisons environnementales. Pour de plus amples informations concernant leur élimination ou leur recyclage, veuillez contacter vos autorités locales ou, pour les É-U, l'Electronic Industries Alliance: http://www.eiae.org.

AVERTISSEMENT:

POUR ÉVITER TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

AVERTISSEMENT:

CET APPAREIL DOIT ETRE MIS A LA TERRE.

ATTENTION:

Pour réduire les risques d'électrocution, ne retirez pas le couvercle de l'appareil. Rétérrez-vous à un technicien qualifié.

Ce projecteur est équipé d'une prise complonnant une fiche de terre afin de respecter les règles du FCC. Si vous étés dans l'impossibilité d'insérer la prise dans la prise murale, contactez votre électricien.

INFORMATIONS CONCERNANT LES NUISANCES SONORES DES MACHINES (seulement en Allemagne)

Modifie l'ordonnance 3. GSGV concernant les nuisances sonores des machines du 18 janvier 1991: Le niveau de pression sonore à la position de l'utilisateur est inférieur ou égal à 20 dB (A) conformément à l'ISO 7779.

INFORMATIONS DU FCC (seulément aux É-U)

AVENTISSEMENT :

Les transformations ou les modifications n'étant pas approuvées par JVC pourraient annuler le droit de l'utilisateur d'utiliser l'équipement.

NOTE:

Cet équipement a ete teste et a ete reconnu comme respectant les limites des appareils numériques de classe B, conformement à la partie 15 des règles du FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles. Cet équipement génere, utilise et peut émettre de l'énergie sous forme de fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, il pourrait cause des interférences nuisibles aux communications radio. Néanmoins, il n'y a aucune garantie que l'interférence n' apparaitra pas dans une installation particulière. Si cet équipement cause en effet des interférences nuisibles à la réception radio ou TV, ce qui peut être vérifié en éteignant et rallumant l'equipement, l'utilisateur est encouraged à essayer de corriger l'interférence avec l'une ou plusieurs des mesures suivanteso:

Réorientez ou déplacez l'antenne de réception.
- Augmentez la distance entre l'équipement et le récepteur.
- Connectez l'équipment à une prise ou à un circuit électrique différent de celui sur lequel le récepteur est branché.
- Consultez votre revendeur ou un technicien experimenté en radio / TV pour de l'aide.

Déclaration de conformité

Numéro de modèle : DLA-X900RBU/DLA-X700RBU/ DLA-X500RBU

Nom de marque : JVC

Responsible : JVC AMERICAS CORP.

Adresse: 1700 Valley Road Wayne, N. J. 07470

Nombre de téléphone : 973-317-5000Ce dispositif est conforme au règlement FCC, Partie 15.Le fonctionnement est assujetti aux deux conditions

suivantes : (1) Ce dispositif ne doit pas cause d'interférences dangereuses, et (2) ce dispositif doit accepter toutes les interférences reçues, y compris les interférences qui peuvent entraîner un fonctionnement indésirable.

À propos du besoin de l'emplacement

N'installez pas le projecteur dans un endroit qui ne peut pas soutenir son poids en toute sécurité.

Si I'emplacement de I'installation n'est pas suffisamment solide, le projecteur risque de tomber ou de se renverser et de blesser quelqu'un.

IMPORTANTMESURES DE SECURITÉ

L'énergie électrique peut replir beaucoup de fonctions utiles. Cet apparéil a été conçu et fabriqué pour assurer votre propre sécurité. Mais UNE UTILISATION INCORRECTE POTENTIÉL D'ÉLECTROCUTION OU D'INCENDIE. Afin de ne pas annuler les dispositifs de sécurité incorporens dans cet apparéil, observer les règles fondamentales suivantes pour son installation, son utilisation et sa réparation. Veuillez lire attentionivement des Importantes mesures de sécurité avant d'utiliser l' apparéil.

• Toutes les instructions de sécurité et de fonctionnement doivent être lues avant l'utilisation de l'appareil.
• Les instructions de sécurité et de fonctionnement doivent être conservées à titre d'information.
• Tous les avertissements sur l'appareil et dans le mode d'emploi doivent être compris et acceptés.
• Toutes les instructions de fonctionnement doivent être suivies.
• Mettre le projecteur pres d'une prise de courant, de façon à pouvoir le brancher et débrancher facilement.
• Débranchez cet appeareil de la prise murale avant de le nettoyer. Ne pas utiliser de nettoyant ou en aérosol. Utilisez un chiffon humide pour le nettoyage.
• N'utilisez pas d'accessoires non recommendés par le fabricant de l'appareil car ils pourraient être dangereux.
• N'utilise pas ce produit prés de l'eau. Ne pas l'utiliser non plus après l'avoir déplaced d'uneasse température à une température élevée. Cela produit une condensation d'humidité qui peut entraîner un incendie, uneelectrocution ou d'autres dangers.
• Ne placez pas cet apparéil sur un chariot, une table ou tout autre support instable. L' apparéil pourrait tomber, et ainsi blesser gravement un enfant ou unadulte, ainsi qu'etre même sérieusement endommage. L' apparéil doit être monté conformément aux instructions du fabricant et doit utiliser un support recommendé par le fabricant.
• Quand vous utilisez l'appareil sur un chariot, faites attention aux arrêts brusques, aux forces excessives et aux surfaces accidentées qui pourrait causeur un renversement de l'appareil, risquant de l'endommager ou de blesser l'opérateur.
• Les fentes et les ouvertures du coffret sont nécessaires pour la ventilation. Elles assurent un fonctionnement sur de l'appareil et le protège d'une surchauffe. Ces ouvertures ne doivent pas etre bloquées ou recouvertes.
  PORTABLE CART WARNING (symbol provided by RETAC)

(Les ouvertures ne doivent jamais être bloquées en plaçant l'appareil sur un

lit, un divan, un tapis ou une surface similaire. Il ne doit pas etre encastre dans un emplacement comme une bibliothèque ou un bati sauf si une ventilation correcte exist et si les instructions du fabricant ont ete respectées.)

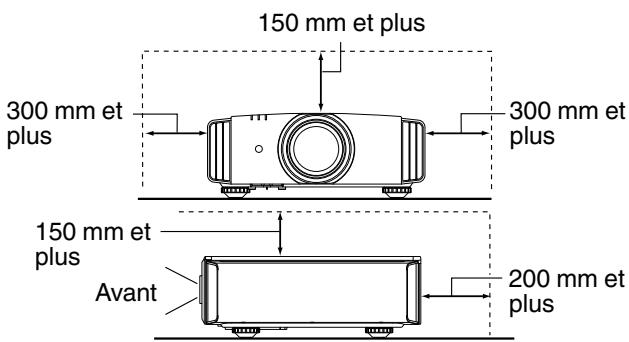

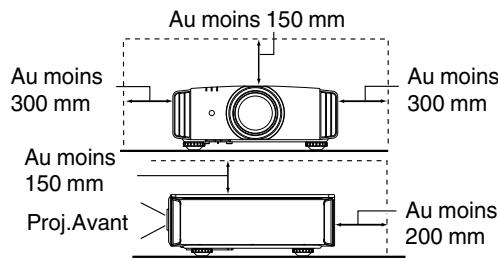

• Afin de permettre une(Meilleure dissipation de la chaleur, laissez un espace libre tout autour de cet appeareil, tel qu'illustré ci-dessous. Lorsque cet appeareil se trouve dans un espace dont les dimensions correspondant à celles indiquées ci-dessous,utilisez un climatiseur pour que la température soit la même à l'intérieur et à l'extérieur de cet espace. La surchauffe peut causeer des dommages.

S3126A

• Alimentation électrique indiquée sur l'étiquette. Si vous n'êtes pas sur du type d'alimentation électrique domestique, consultez un revendeur ou votre entreprise locale de distribution d'énergie.
• Cet apparéil est équiné d'une fiche à trois broches. Elle ne peut être branchée que dans une prise secteur avec mise à la terre. Si vous ne pouvez pas insérer la fiche dans la prise, contactez votre électricien afin qu'il installe une prise correcte. N'essayez pas de défaire le principe de sécurité de la fiche avec mise à la terre.
• Les cordons d'alimentation doivent être positionnés de façon à ce qu'ils ne soient pas écrasés ou coincés par des objets placés sous ou contre eux. Faites particulièrement attention aux cordons au niveau des portes, des fiches et prises ainsi qu'au niveau de la sortie de l'appareil.
• Pour une(Meilleure protection pendant un orage ou quand il est laissé sans surveillance ou n'est pas utilisé pendant une longue période de temps, débranchez-le de la prise secteur murale et déconnectez le système de cables. Cela évitera qu'il soit endommagé du fait d'un éclair ou d'une surtension.
• Ne surchargez pas les prises murales, les cordons prolongateurs ou les prises de courant sur les autres apparèils car cela pourrait entraîner un risque d'incendie ou d'électrocution.
• Ne jamais insérer d'objet d'aucune sorte à l'intérieur de cet apparéil à travers les ouvertures car ils pouraient toucher des points de tension dangereuse ou créé un court-circuit qui pourrait entraîner un incendie ou une électrocution. Ne jamais verser de liquide d'aucune sorte sur l' apparéil.
• N'essayez pas de réparer cet apparéil vous-même car l'ouvrir ou retirez les couvercles peut vous exposer à des tensions dangereuses ou à autres dangers. Rêférez-vous à un personnel qualifié pour toute réparation.
• Débranchez l'appareil de la prise secteur murale et contactez un réparateur qualifié dans les conditions suivantes:

a) Quand le cordon ou la fiche d'alimentation secteur sont endommages.
b) Si un liquide a coule ou si un objet est tombé à l'intérieur de l'appareil.
c) Si I'appareil a ete exposé à la pluie ou à l'eau.
d) Si l'appareil ne fonctionne pas normalement en suivant les instructions de fonctionnement. Ajustez uniquement les commandes couvertes par le mode d'emploi, car un ajustement incorrect des commandes peut endommager l'appareil et demandera souvent beaucoup de temps à un technicien qualifié pour ramener l'appareil en état de fonctionnement normal.
e) Si le produit est tombé ou a été endommagé de n'importe qu'elle autre façon.
f) Quand l'appareil montre un changement évident dans ses performances, cela indique qu'il doit être réparé.

• Quand le remplacement des pieces est nécessaire, assurez-vous que le réparateur a utilisé les pieces de rechange spécifiées par le fabricant ou possédant les mêmes caractéristiques que la piece originale. Un remplacement non autorisé peut entraîner in incendie, une électrocution ou autres dangers.
• Àprous que cet apparéil a subi une réparation ou un entretien, demandez au réparateur de réaliser les vérifications de sécurité pour déterminer si l' apparéil est en état de fonctionnement correct.
• L'appareil doit être place à plus de trente centimétres de sources de chaleur, comme un radiateur, un accumulatour de chaleur, un fournau ou tout autre appareil (amplificateurs inclus) produitant de la chaleur.
• Lors d'un raccordement avec un magnétoscope ou un lecteur de DVD, vous doiventmettre cet apparéil hors tension pour éviter tout chocoléctique.
• Ne placez pas de produits combustibles derrière le ventilateur de refroidissement. Par exemple, du tissu, du papier, des allumettes, une bombe aérosol ou un briquet à gaz qui présente des dangers particuliers s'ils sont chauffés.
• Ne regardez pas dans l'objet de projection quand la lampe du projeteur est allumée. Une exposition des yeux à une forte lumière peut affaibrir votre vue.
• Ne regardez pas à l'intérieur de l'appareil au travers de évents (orifices de ventilation), etc. Ne regardez pas directement la lampe de projection en ouvrant le coffretpendant que celle-ci est allumée. La lampe de projection émet aussi des rayons ultraviolets et la lumière est si forteque votre vue pourrait être affaiblie.
• Ne pas laisser tomber, frapper ou autrement endommager la source de lumière (module lampe). La source de lumière peut se briser et entraîner des blessures. Ne jamais utiliser de lampe endommagée. Si la source deelight est cassée, demandez à votre revendeur d'effectuer la réparation. Des fragments provenant d'une lampes brisée pourraient cause des blessures.
• La lampe utiliser dans ce projecteur est une lampe au mercure sous haute pression. Faire attention lorsque cette lampe doit être jetée. S'il y a qu'elle chose que vous ne comprendez pas, contactez votre revendeur.
• N'effectuez pas de "montage au plafond" du projecteur dans endroit soumis à beaucoup de vibrations. Les fixations pouraient se défaire du fait des vibrations causant ainsi la chute de l'appareil et une éventuelle blessure physique.
• Utilisez uniquement le cordon fourni concu pour cet apparéil afin d'éviter tout chocoléctrique.
• Pour des raisons de santé, faites une pause de 5 à 15 minutes toutes les 30 à 60 minutes, afin de laisser vos yeux se reposer. Veuillez éviter de regarder des images en 3D lorsque vous vous sentez fatigué, lorsque vous ne vous sentez pas bien, ou en cas d'inconfort. De plus, si vous voyage les images en double, vuillez ajuster l'équipment et le logiciel de façon à avoir un affichage correct. Veuillez arrêter d'utiliser l'unité si vous voyage toujours les images en double après ajustement.

• Tous les trois ans, veuillez procéder à un test interne. Cette unité est fournie avec les pieces de rechange nécessaires pour la maintainir en état de marche (par exemple des ventilateurs de refroidissement). Le délambda esté de remplacement des pieces varie considérablement en fonction de l'utilisation et de l'environnement. Pour les remplacements, veuillez consulter vos détaillant ou le centre de réparation JVC/agréé le plus proche de chez vous.

• Lorsque l'unité est fixée au plafond Veuillez notes que nous n'assumons aucune responsabilité, même pendant la période de garantie, si le produit est endommagé en raison de l'utilisation d'éléments métalliques pour la fixation au plafond par vos propres moyens ou si l'environnement d'installation de ces éléments métalliques n'est pas adapté. Si l'unité est accrochée au plafond pendant l'utilisation, veuillez fait attention à la température ambiente de l'unité. Si vous utilisez un chauffage central, il est possible que la température au niveau du plafond soit supérieure à la température normale.

• Les images videoe peuvent s'incruster dans les matrices électroniques. Veuillez ne pas afficher sur les écrans des images fixes à force luminosité ou à fort contraste, comme par exemple les images des yeux video ou des programmes informatiques. Sur un période de temps prolongée, ces images peuvent s'incruster aux pixels. Il n'y a peu problème pour la lecture des images animées, p.ex. d'un métrage video normal.
• Le fait de laisser l'unité inutilisée pendant de longues périodes risque de causeur un dysfonctionnement. Veuillez allumer l'unité et la laisser fonctionner de temps en temps.Veuillez éviter d'utiliser l'unité dans une piece ou l'on fume. Il est impossible de nettoyer les composants optiques qui seraient contaminés par la nicotine ou le goudron. Cela risque de provoquer une dégradation des performances.
• Veuillez regarder les images à une distance égale à au moins trois fois la hauteur de l'image projetée. Les personnes photosibles, atteintes d'une maladie cardiaque quelconque ou en mauvaise santé ne doivent pas utiliser les lunettes 3D.
• Le visionnage d'images en 3D peut être à l'origine de maladies. Si vous ressentez un changement dans votre condition physique, arrêtez immédiatement le visionnage et, si nécessaire, consultez un médecin.
• Lorsque vous regardez des images en 3D, il est recommandé de faire régulièrement des pauses. Étant donné que la durée et la fréquence des pauses requises varient d'une personne à l'autre, faites les pauses nécessaires en fonction de votre propre situation.
• Si vous enfant regardé les images en portant des lunettes 3D, il doit être accompagné par ses parents ou par un adulte responsable. L'adulte responsable doit veiller à éviter les situations dans lesquelles les yeux de l'enfant se fatiguent, car les réactions à la fatigue et à l'inconfort, etc., sont difficilles à détecter, et il est possible que la condition physique se détiroye très rapidement. Étant donné que le sens de la vision n'est pas entièrement développé chez les enfants de moins de six ans, si nécessaire, veillez consulter un médecin pour tout problème en relation avec les images en 3D.
• Pendant l'utilisation de la fonction 3D, le rendu video peut être différent de l'image video d'origine, en raison de la conversion de l'image dans le dispositif.

*NE LAISSEZ PAS une personne non qualifiée installer l'appareil.

Demandez au revendeur d'installer l'appareil (par exemple, la fixation au plafond) car cela demande des connaissances et des techniques spéciales. Si l'installation est réalisée par une personne non qualifiée, cela pourrait entraîner des blessures personnelles ou une électrocution.

CONNEXION ELECTRIQUE

Aux É-U et au Canada seulement.

N'utilisez que le cordon d'alimentation suivant.

Cord. d'alimentation

La tension d'alimentation secteur de cet apparil est de 110V - 240V CA. N'utilise que le cordon d'alimentation désigné par nos revendeurs pour la sécurité et la compatibilité electromagnétique (EMC). Assurez- vous que le cordon d'alimentation utilisé pour le projecteur correspond bien au type de prise de votre pays. Consultez votre revendeur.

Cord. d'alimentation
Pour le Royaume-Uni

Pour les pays du continent français

AVERTISSEMENT:

Ne débranchez pas la fiche principale de cet apparéil.

Si la fiche existante ne convient pas aux prises de courant de votre maison ou si le cordon est trop court pour atteindre une prise de courant, procurez-vous un cordon prolongateur ou un adaptateur de sécurité approvéd ou consultez votre revendeur.

Si la fiche secteur était coupée, jetez la prise immédiatement, pour éviter tout danger d'électrocution par une connexion accidentelle à l'alimentation secteur. Si la nouvelle fiche secteur doit être adapté, suivez les instructions données ci-dessous.

AVERTISSEMENT:

CET APPAREIL DOIT ETRE MISA LA TERRE.

Les codes couleurs des fils du cordon d'alimentation de cet apparéil sont les suivants:

Vert et jaune : Terre

Bleu : Neutre

Marron : Sous tension

Comme ces couleurs ne correspondant peut être pas avec les couleurs identifient les bornes de votre fiche. Procedez comme suit:

Le fil coloré en vert et jaune doit être connecté à la borne marquee M par la dette E ou le symbole de terre ou de couleur vert et jaune.

Le fil qui est coloré en bleu doit être connecté à la borne qui est marqué par la dette N ou de couleur noire.

Le fil qui est coloré en marron doit être connecté à la borne qui est marquee de la lecture L ou de couleur rouge.

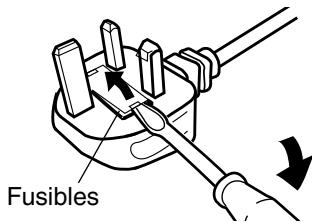

CONNEXION ELECTRIQUE (Royaume-Uni seulment)

Lors du remplacement du fusible, assurez-vous d'utiliser seulement un fusible de valeur correcte et de type approvoué. Remettez en place le couvercle du fusible.

EN CAS DE Doute CONSULTEZ UN ELECTRICIEN QUALIFIE.

Ouvrez le compartment à fusible avec la lame d'un tournevis et remplacer le fusible. (* Voir l'illustration ci-dessous.)

Cher(e) client(e),

Cet apparéil est conforme aux directives et normes européennes en vigueur concernant la compatibilité electromagnetique et à la sécurité électrique.

Representant europeen de la société JVC KENWOOD Corporation:

JVC Technical Services Europe GmbH

Informations relatives à l'élimination des apparèils et des piles usages, à l'intention des utilisateurs

Produits

[Union française seulement]

Si ces symboles figurent sur les produits, cela signifie qu'ils ne doivent pas etre jetés comme déchets menagers. Si vous voulez jeter ce produit ou cette pile, veuillez considerer le système de collecte des déchets ou les centres de recyclage appropriés.

Notification: La symbole Pb en dessous du symbole des piles indique que cette pile contient du plomb.

NEDERLANDS

Mesures de sécurité 2

Accessoires/Accessoires en option 11

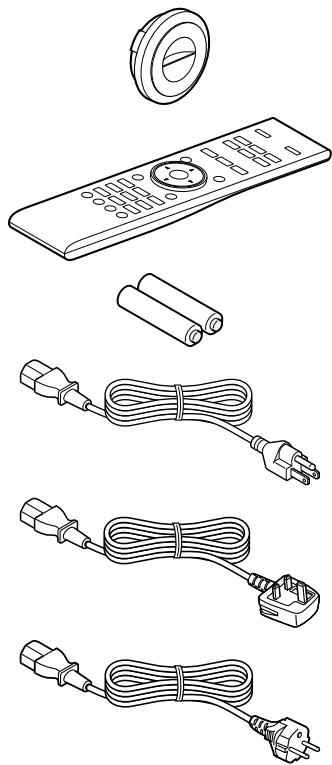

Vérifier les accessoires 11

Accessoires en option 11

Principales caractéristiques 12

Commandes et fonctionnalités 14

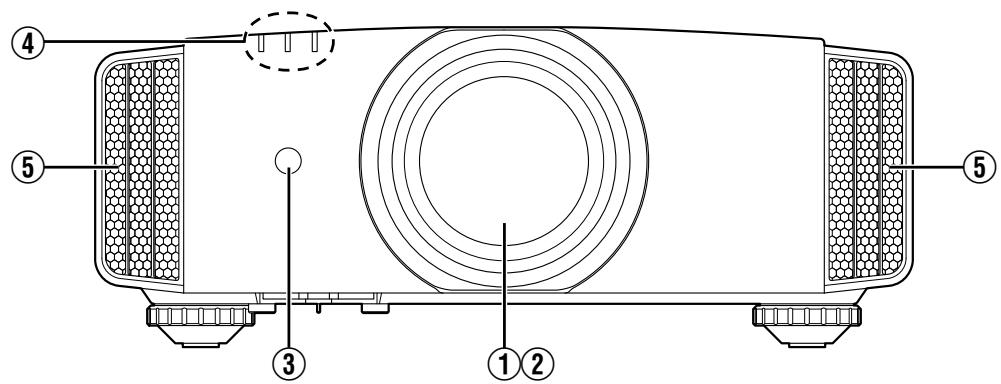

Unité principale - Avant 14

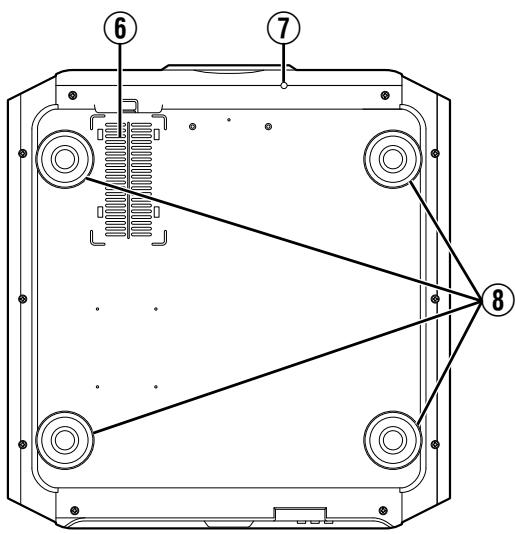

Unité principale - Bas 14

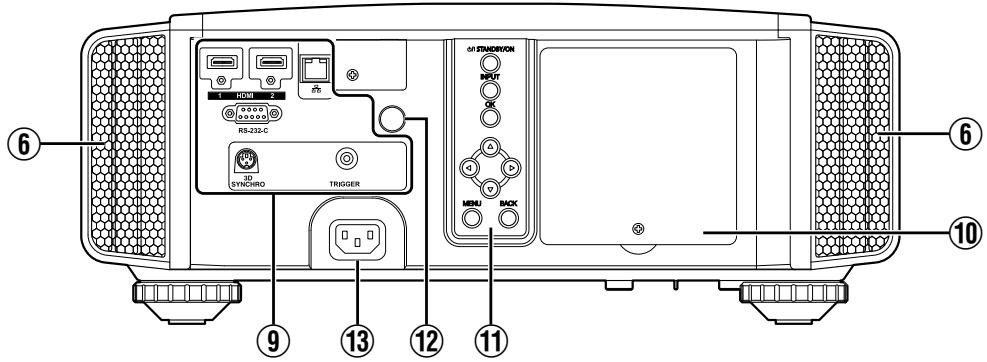

Unité principale - Arrière 15

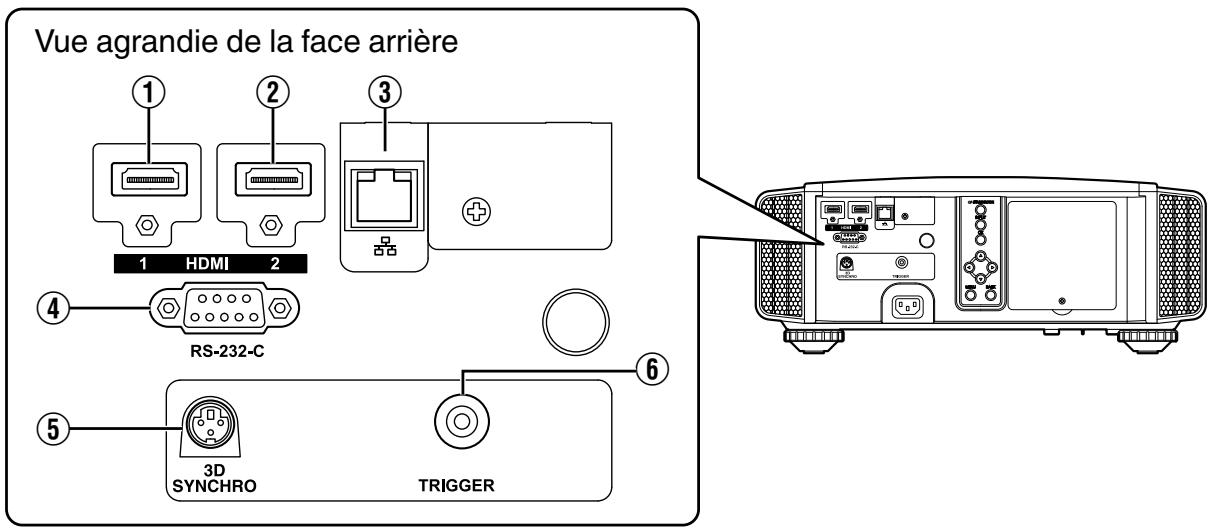

Unité principale - Bornes d'entrée 16

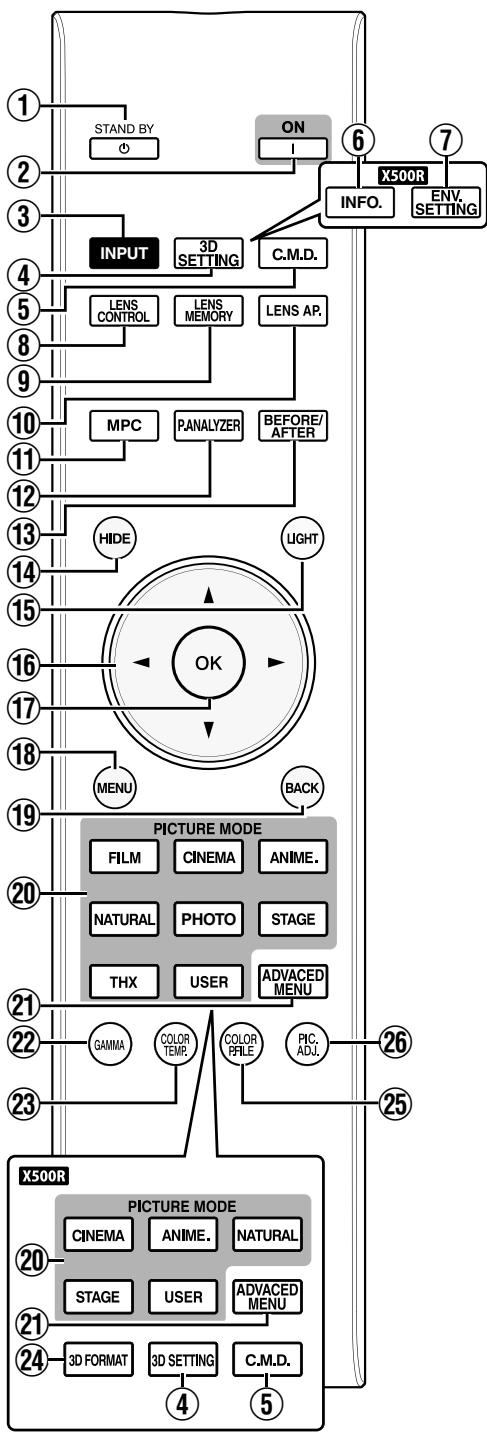

Télécommande 17

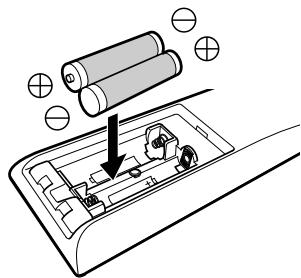

Insérer les piles dans la télécommande 18

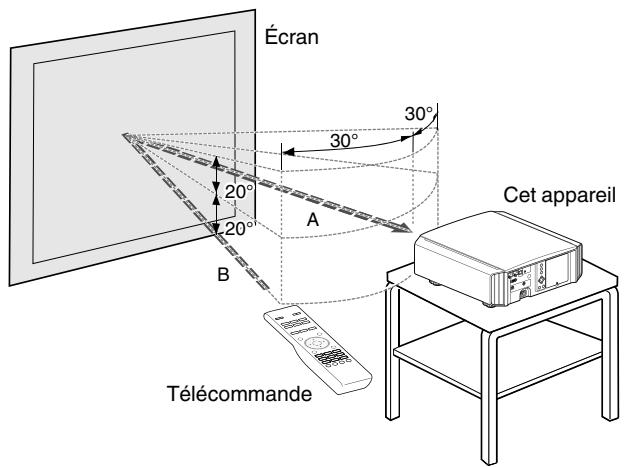

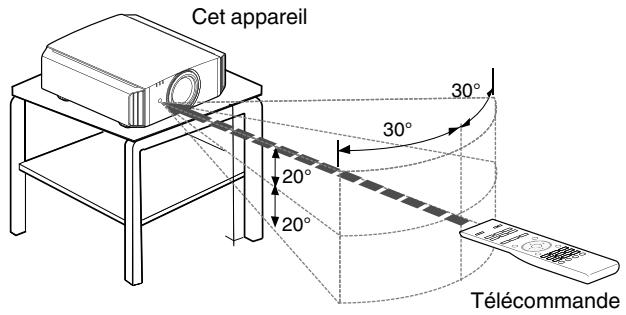

Portee efficace de la telecommande 18

Preparation

Installation du projecteur 19

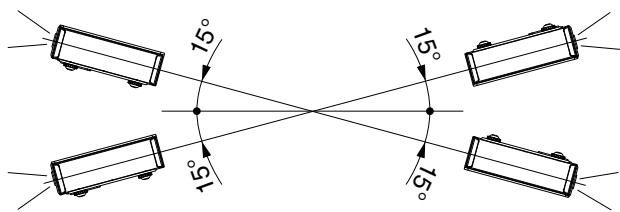

Précautions lors de l'installation 19

Précautions lors de la fixation 20

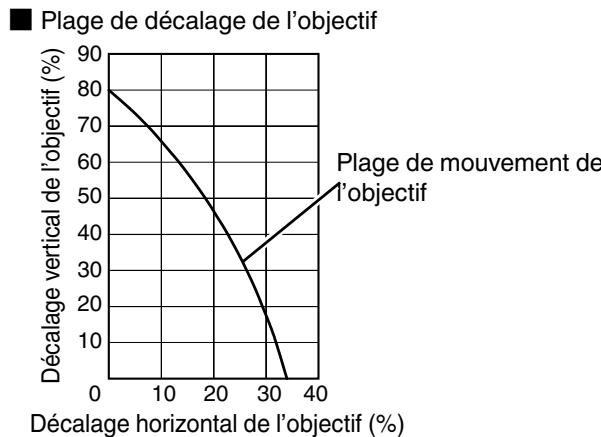

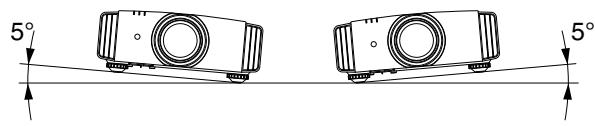

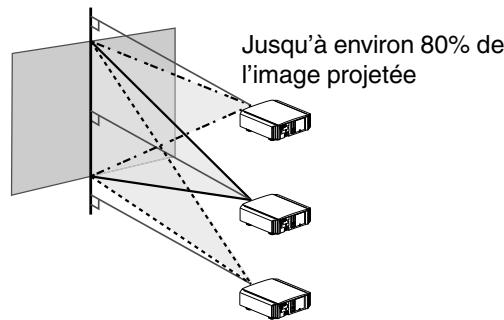

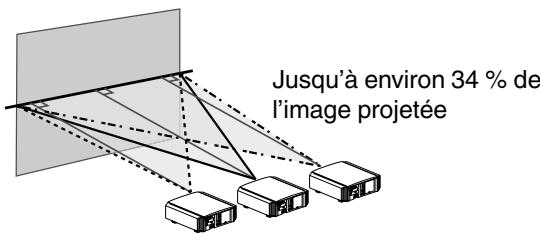

Ajuster la position 21

Connexion du projecteur 22

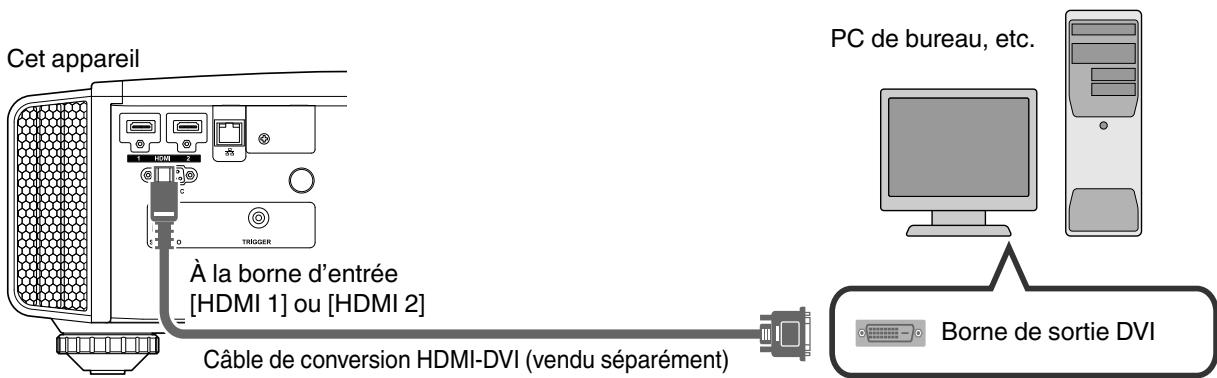

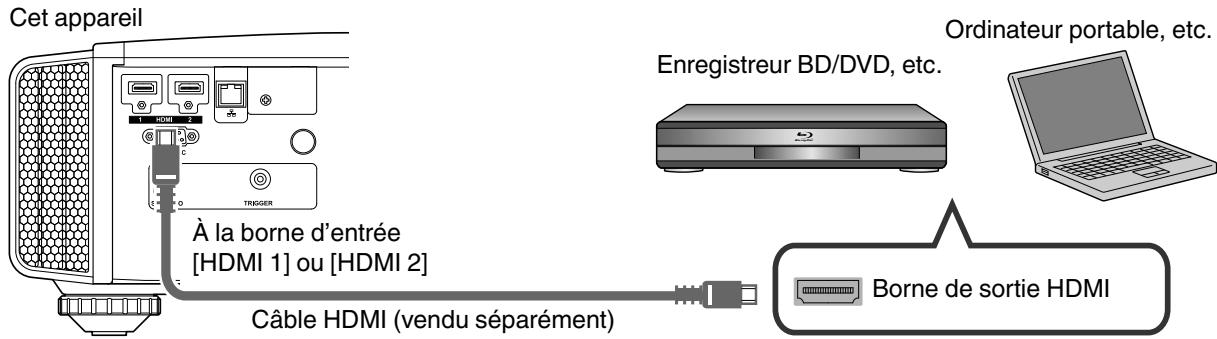

Connexion à la borne d'entrée HDMI (entree numérique) 22

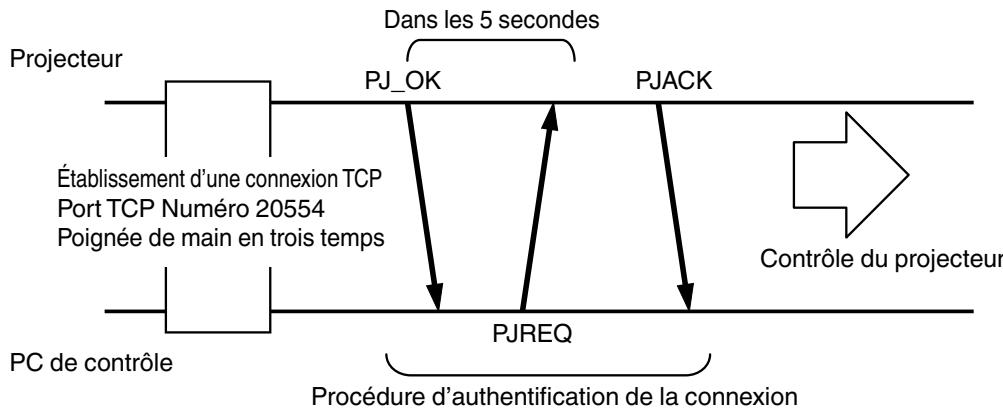

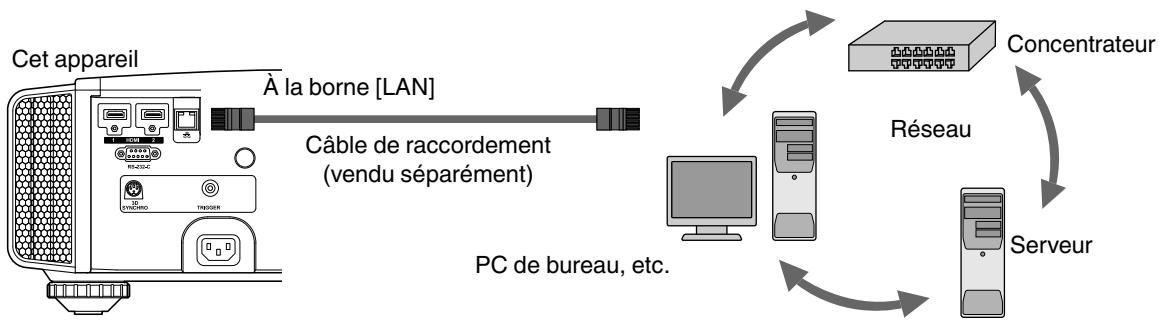

Connexion à la borne LAN 23

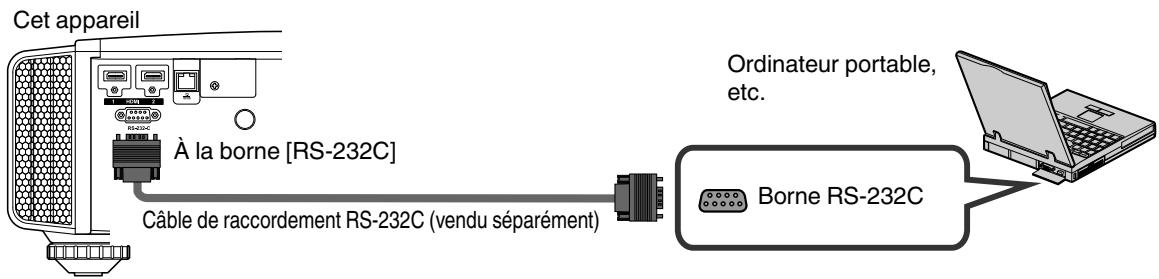

Connexion à la borne RS-232C 23

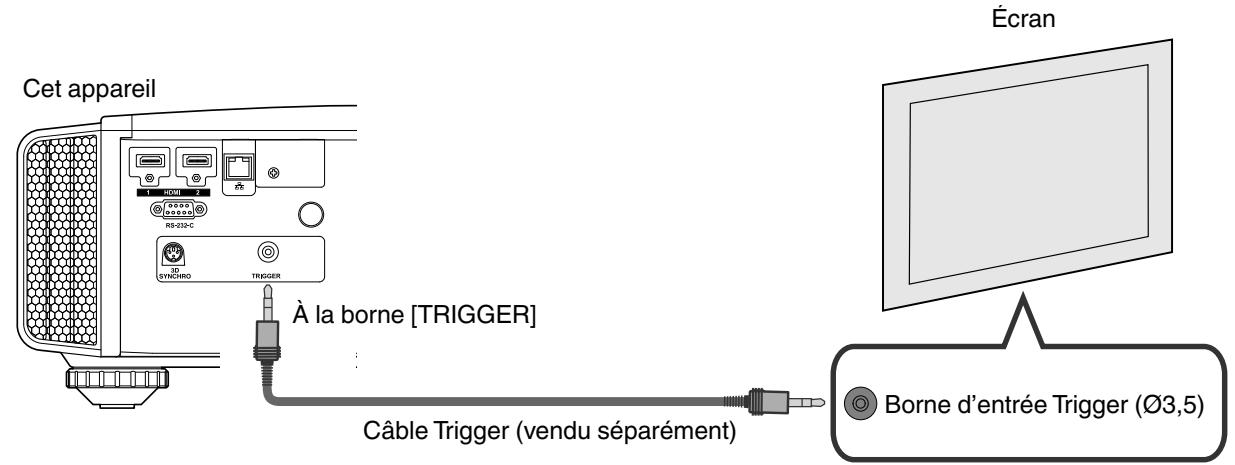

Connexion à la borne TRIGGER 24

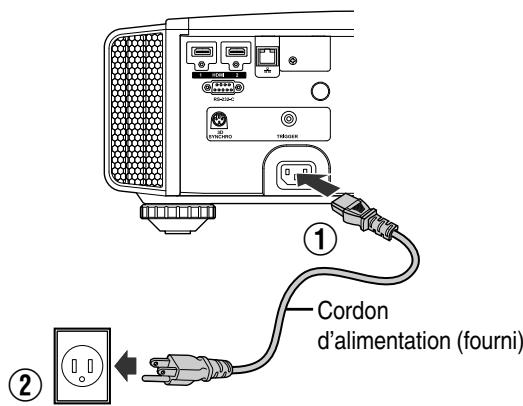

Connexion du cordon d'alimentation (accessoire fourni) 24

Fonctionnement

Visionner des videos 25

Ajuster I'ecran du projecteur 27

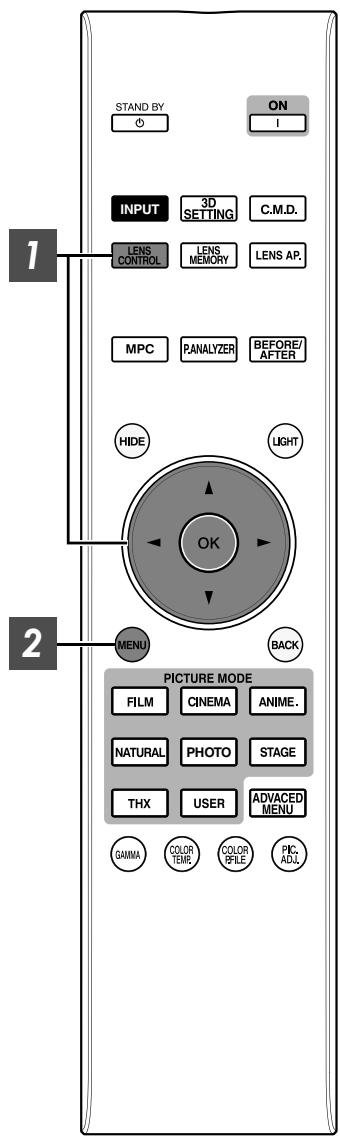

Régler l'objet en fonction de la position du projecteur 27

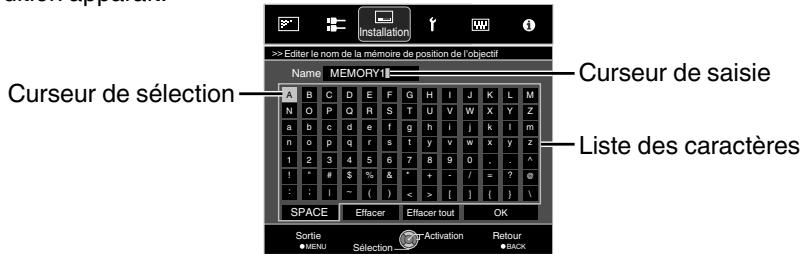

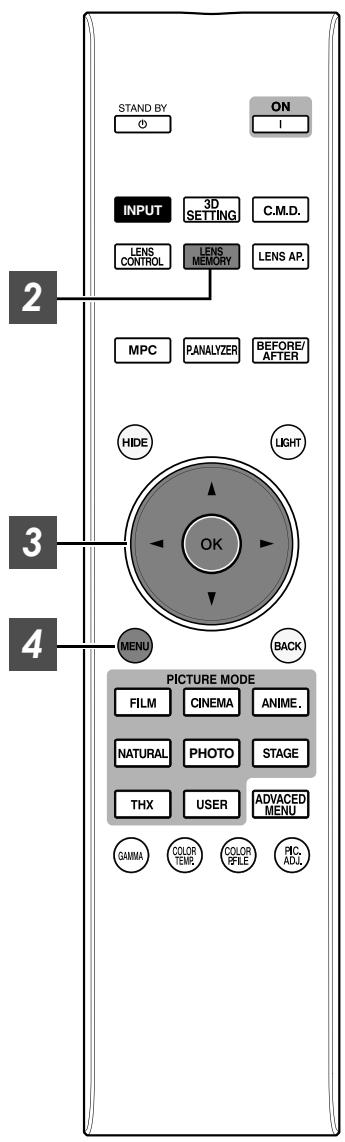

Enregister et récapier les paramètres de réglage ... 28

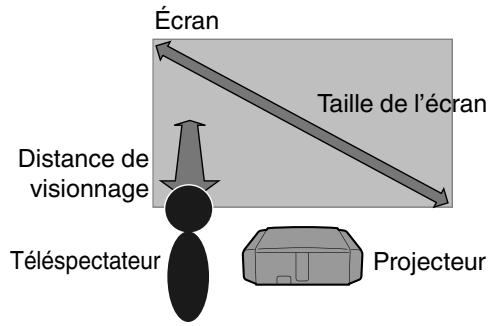

Régler automatiquement la qualité d'image en fonction de l'environnement de visionnage....... 30

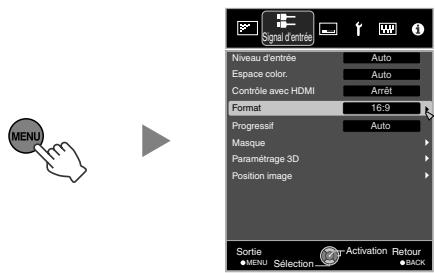

Régler la taille de l'image (rapport de format) .... 31

Visionner des films 3D 32

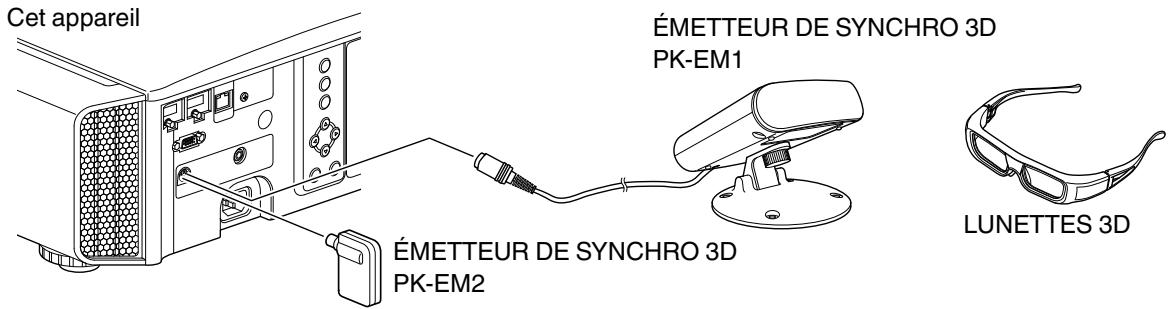

Installation du ÉMETTEUR DE SYNCHRO 3D .. 32

Visionner des films 3D 33

Convert des films 2D en films 3D pour les visionner 34

Paramétrage des films 3D 34

Ajuster/Régler

Selectionner une qualite d'image en fonction du type de video 35

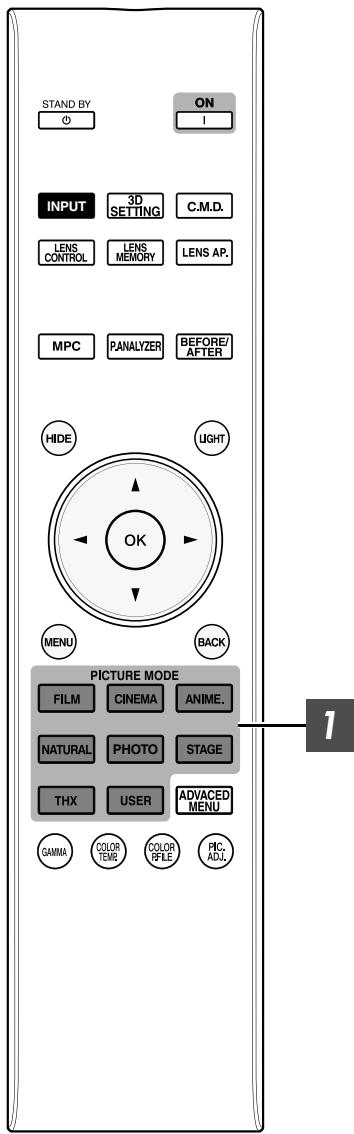

Regler mode d'image 35

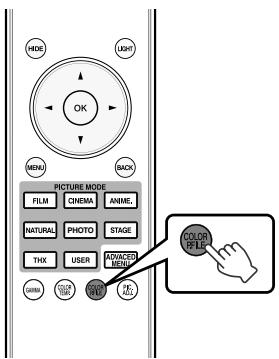

Régler le profil couleur 36

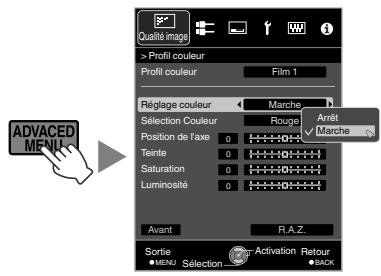

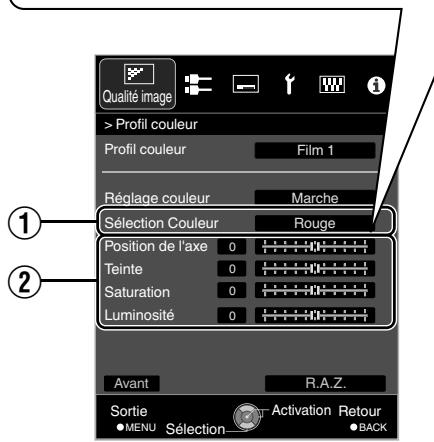

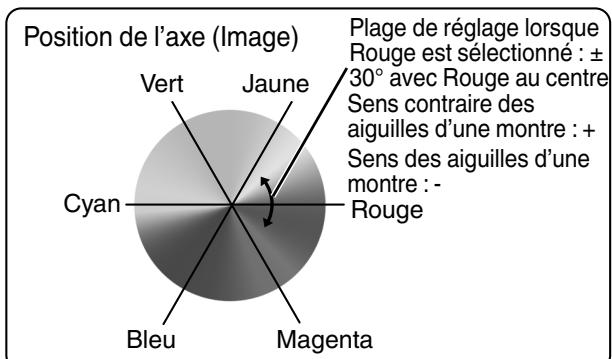

Ajuster la couleur préférée (Réglage couleur) ... 38

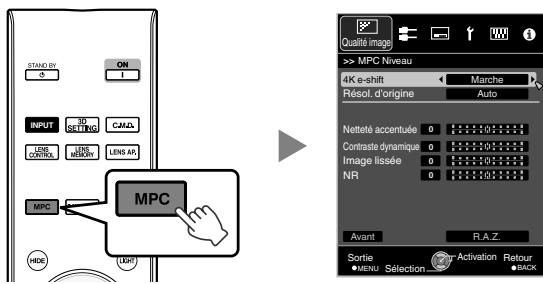

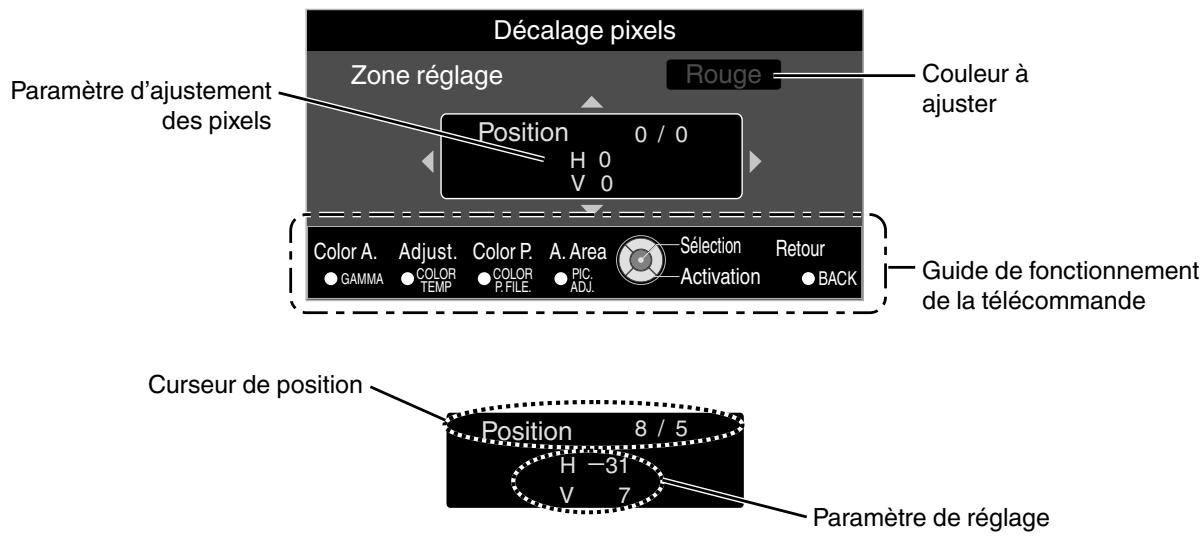

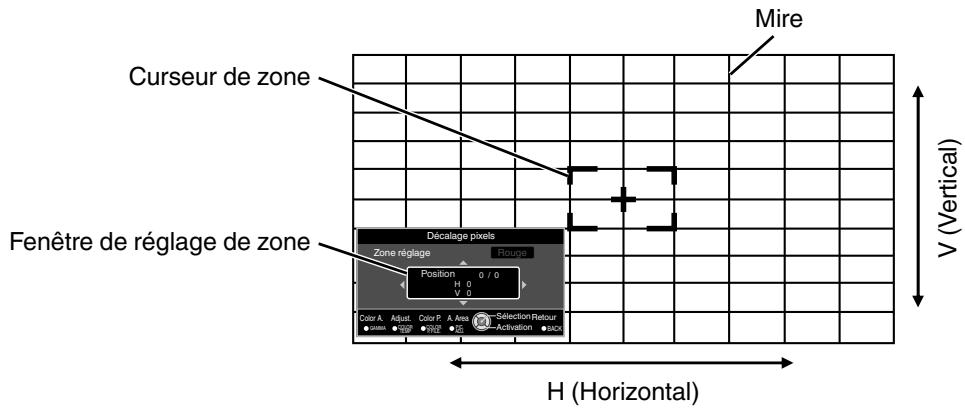

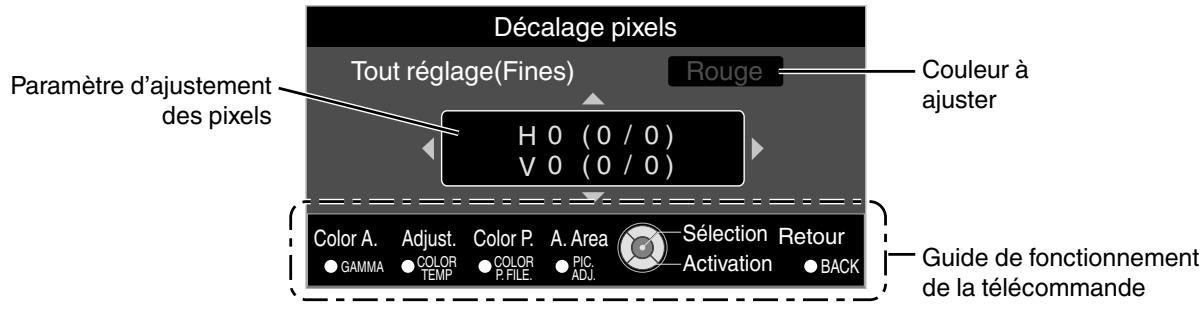

Régler les films pour une plus grande nettoyé (Multiple Pixel Control) 39

Affiner la qualite d'image 41

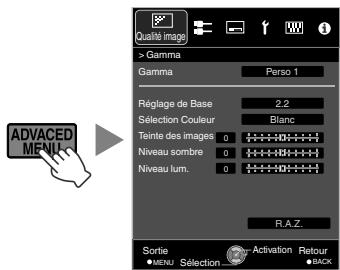

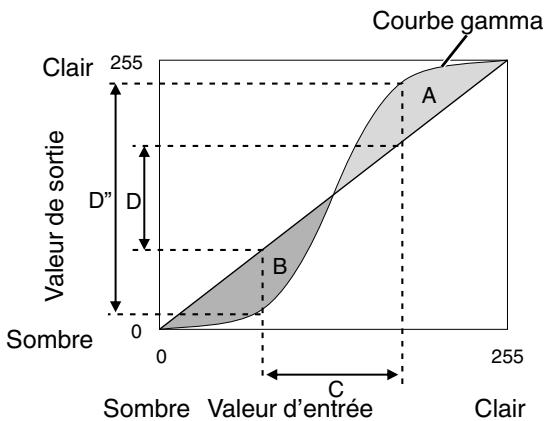

Régler la valeur de sortie de l'image projetée (Gamma) 41

Réglage précis des paramètres de gamma préféres 42

Réduire la rémanence des images à mouvements rapides (Clear Motion Drive (C.M.D.)) 44

Visualisation des images à fort contraste (Ouverture) 44

Réglages et paramètres dans le menu 45

Listedes elementsde menu 45

Qualité image 47

Signal d'entree 50

Installation 52

Affichage 58

Fonction 59

Informations 60

Entretien

Remplacement de la lampe 61

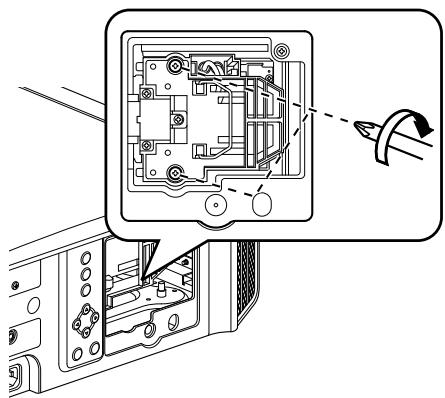

Procedure de remplacement de la lampe 61

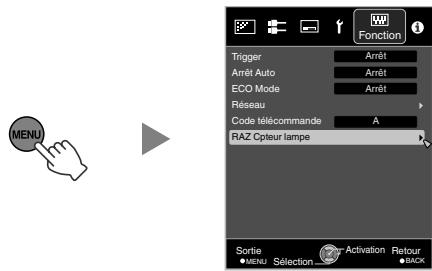

Réinitialiser le temps d'utilisation de la lampe .... 63

Entretien du boitier et de la telecommande 63

Nettoyage et remplacement du filtré 64

Dépannage

Dépannage 65

Lorsque les messages suivants apparaisent... 69

Autres

Contrôle externe 70

Spécifications RS-232C 70

Connexion TCP/IP 70

Format des commandes 71

Code de la télécommande 72

Example de communications 73

Spécifications 74

Index 81

Les symboles utilisés dans ce manuel

X900R indique une fonction prise en charge par le DLA-X900R.
X700R indique une fonction prise en charge par le DLA-X700R.
X500R indique une fonction prise en charge par le DLA-X500R.

Les éléments ne comportantaucun des symbolescidessus sont pris en charge par tous les modèles.

Accessoires/Accessoires en option

Vérifier les accessoires

Couvre-objectif X500R 1 piece
* Il est fixé à l'unité principale au moment de l'expédition.

Télécommande 1 piece

Piles type AAA (pour confirmation de fonctionnement) 2 pieces

Cordon d'alimentation (pour les États-Unis) (environ 2 m) ...... 1 piece

Cordon d'alimentation (pour le Royaume-Uni) (environ 2 m) ...... 1 piece

Cordon d'alimentation (pour l'Union europeenne) (environ 2 m) .. 1 piece

Le INSTRUCTIONS (ce document), la carte de garantie ainsi que les autres documents imprimés sont également inclus.

Accessoires en option

• Modèle de lampe de rechange : PK-L2312U
  LUNETTES 3D : modulo PK-AG3
• ÉMETTEUR DE SYNCHRO 3D : modulo PK-EM2

Tableau de compatibilité pour l'ÉMETTEUR DE SYNCHRO 3D et les LUNETTES 3D

		LUNETTES 3D
		PK-AG1 * (Méthode de communication : IR (Infrarouge))	PK-AG2 * (Méthode de communication : IR (Infrarouge))	PK-AG3 (Méthode de communication : RF (Radiofréquence))
ÉMETTEUR DE SYNCHRO 3D	PK-EM1 * (Méthode de communication : IR (Infrarouge))	○	○	—
	PK-EM2 (Méthode de communication : RF (Radiofréquence))	—	—	○

• Produit de fin de série
  Veuillez vérifier auprès de votre revendeur agrée pour les détails.

Principales caractéristiques

Nouveau, une qualité d-image impressionnante avec la résolution 4K

Gráce à l'utilisation de la technologie unique de JVC pour le traitement des images (MPC), la mise au point et le flou peuvent être détectés et ajustés en temps réel, permettant aux utilisateurs de profiter de la qualité améliorée des images 4K. (p. 39)

Les photos sont uniquement fournies à titre d'illustration.

Expressions video 3D avec une grande sensation de réalisme

Avec la fonction 3D, vous pouvez profiter de films 3D avec un effet plus réaliste. (p. 32)

Gráce à la fonction de conversion 2D-3D, vous pouvez désormais profiter en 3D des videos 2D provenant d'émissions de télévision ou enregistrées à l'aide d'uneamera video. (p. 34)

Les photos sont uniquement fournies à titre d'illustration.

Réglage de la qualité d'image optimale en fonction de l'environnement visuel

Le halo se produit dans des environnementes tels qu'un salon avec des murs blancs est pris en considération pour un visionnage optimal. (p. 30)

• Vous pouvez utiliser le capteur optique en option et le logiciel dédié pour effectuer des réglages plus précis.

Pour plus de détails, veuillez vous reporter à notre site Internet.

http://www3.jvckenwood.com/projector/support/index.html

En plus de l'objet avec mise au point & zoom x 2 motorisé, la large couverture offerte par la fonction de décalage de l'objet rend également l'installation du projecteur plus flexible. (p. 27)

La fonction de mémoire de position de l'objectif, qui permet de sauvégarder ou de récapuerer les paramètres de réglage de mise au point, de zoom ou de décalage, offre la possibilité de basculer aisément entre les différents formats video.

Fonction de réglage de la qualité d'image personalisable

Vous pouvez effectuer des réglages en fonction du type d'images video ou de vos préférences pour profiter des vidés dans une qualité optimale. (p. 35)

La technologie Real Color Imaging (une technologie de reproduction des couleurs développée par JVC) permet de reproductive une qualité d'image plus proche de l'image originale. (p. 36)

Les photos sont uniquement fournies à titre d'illustration.

Expression video claire avec peu d'images rémanentes (C.M.D.)

L'interpolation optimale en fonction du contenu est rendue possible avec la nouvelle technique d'interpolation d'image haute définition qui prend en charge les images 3D. Les utilisateurs peuvent profiter d'une résolution video supérieure avec peu de rémanence. (p. 44)

• C.M.D. est l'abréviation de Clear Motion Drive.

Réprésentation précise des détails avec un flou minime

Les photos sont uniquement fournies à titre d'illustration.

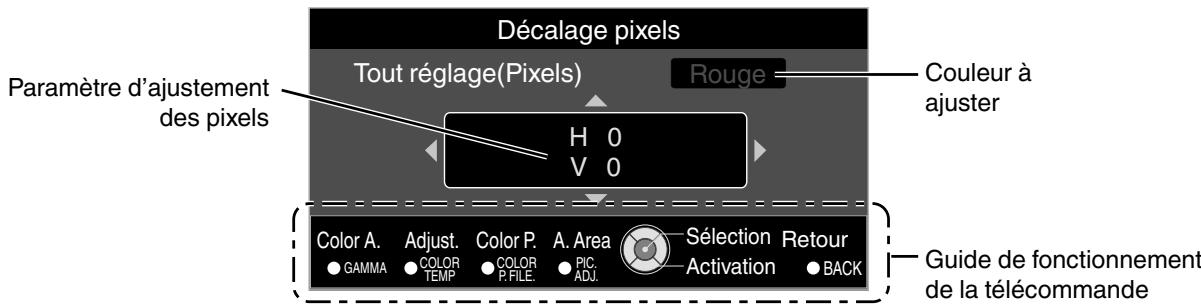

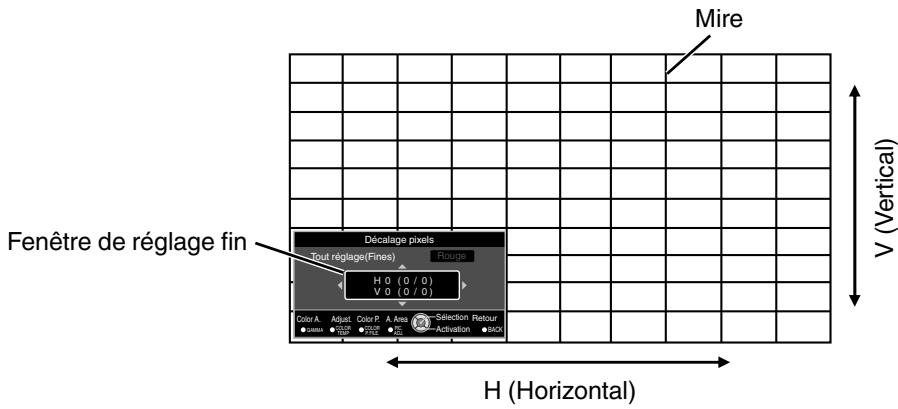

Fonction de réglage des pixels de haute précision

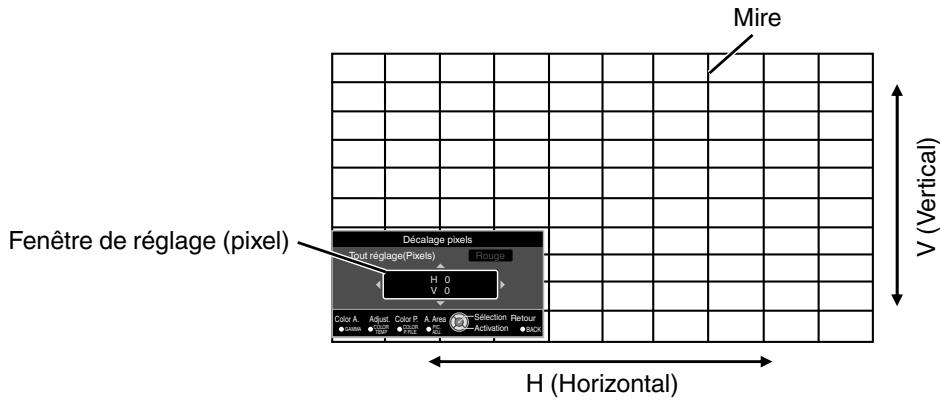

Avec la fonction "Ajustement des pixels" haute précision, vous pouvez profiter d'une qualite video claire avec peu d'aberration chromatique sur la totalité de l'image. (p. 53)

• Équipé de deux mémoires, vous pouvez sauvegarder les paramètres séparément quand une lentille anamorphique est utilisé et lorsque vous utilisez le projecteur avec un écran.

Avant le réglage

Après le réglage
Les photos sont uniquement fournies à titre d'illustration.

Pour X900R X700R, une "certification d'affichage THX 3D" par THX a ete obtenue.

En plus des films 2D, vous pouze également profiter de la reproduction fidèle des images dans une "qualité conforme à l'intention du réalismeur" pendant la lecture de films 3D.

La certification THX 3D est "une garantie de haute definition et de haute résolution" accordee aux produits ayant passé avec succès plus de 400 tests de qualite d'image.

X900R X700R sont isf-certifiés, afin que l'étaconnage puisse être effectué par un formateur isfcertifié.

Une fois l'étalonnage effectué, un mode isf est ajoute au mode Image.

Pour plus de détails, veuillez consulter le site Internet isf.

http://www.imagingscience.com/

Ouverture de l'objet intelligent

JVC a mis au point un algorithme d'analyse de l'image, ce qui permet d'analyser l'état de l'image video en temps réel, et permet de contrôle l'ouverture du diaphragme de façon dynamique selon les informations de l'image.

Cette technologie permet aux utilisateurs de profiter des images videoa avec un meilleur contraste.

Avant le réglage

Après le réglage
Les photos sont uniquement fournies à titre d'illustration.

Commandes et fonctionnalités

Unité principale - Avant

① Objectif

Cet objectif est objectif de projection. Ne regardez pas dans l'objectif lorsqu'une image est projetée.

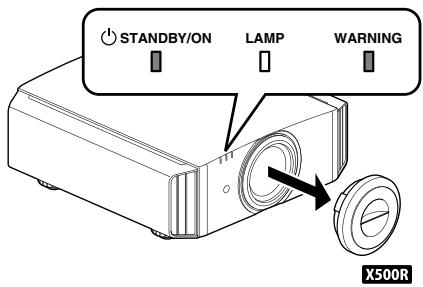

② Couvre-objectif X900R X700R

Le couvre-objectif s'ouvre/se ferme lorsque l'appareil est allumé/étéint. (p. 52)

• Pour X500R, fixez le couvre-objectif lorsquel l'appareil n'est pas utilisé.

(3) Capterur infrarouge (avant)

Veuillez diriger la télécommande vers cette zone lorsque vous l'utilise.

• Un capteur infrarouge est également disponible à l'arrête.

Unité principale - Bas

④ Indicateur

Reportez-vous à "Affichage des indicateurs sur l'unité principale" p. 78.

⑤ Event de sortie d'aération

L'air chaud est évacué afin d'abaisser la température interne.

Ne bloquez pas les évén de sortie d'aération.

⑥ Entrées d'air (à 3 points sur l'arrière/le bas)

Les entrées d'air aspirént de l'air afin d'abaisser la température interne.

Ne bloquez pas ou n'empêchez pas la sortie d'air chaud. Cela pourrait entrainer un dysfonctionnement de l'appareil.

• Il y a deux entrées d'air sur le côté droit et gauche de la face arrêté de l'appareil.

⑦ Bouton manuel pour le couvre-objectif X900R X700R

Il est possible d'ouvrir le couvre-objectif en appuyant sur ce bouton. Celui-ci est utilisé à des fins de maintenance. Vous pouvez également l'utiliser lorsque vous doivent ouvrir le couvre-objectif de toute vergence.

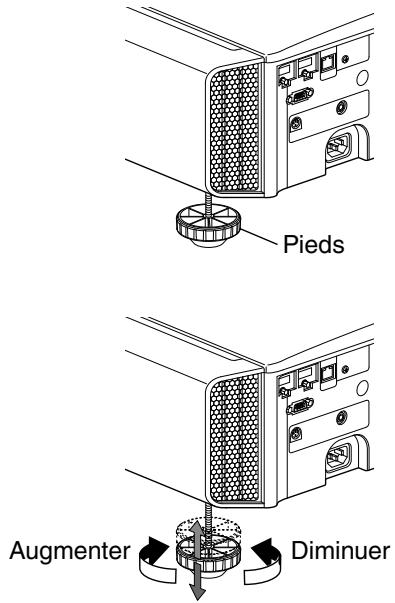

⑧ Pieds

Vous pouvez régler la hauteur et l'angle du projecteur en tournant les pieds. (de 0 à 5 mm) (p. 21)

Lorsque les pieds sont retirees, il est possible d'utiliser leur emplacement comme troughs de montage pour le support de fixation au plafond.

Unité principale - Arrière

⑨ Bornes d'entrée

En plus de la borne d'entrée video, d'autres bornes de connexion sont disponibles pour des dispositifs de contrôle ou des équipements en option.

Veuillez you reporter à “Unité principale - Bornes d'entrée”p. 16 pour plus de détails sur les bornes.

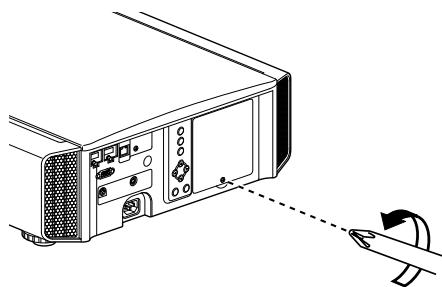

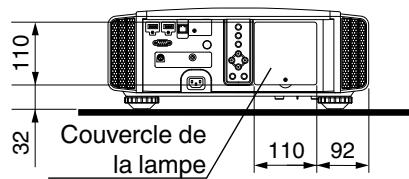

10 Couvercle de la lampe

Pour remplacer la lampe, retirez ce couvercle.

11 Panneau de commande

Pour plus de détails, veuillez vous reporter

"Panneau de commande" dans le schéma ci-après.

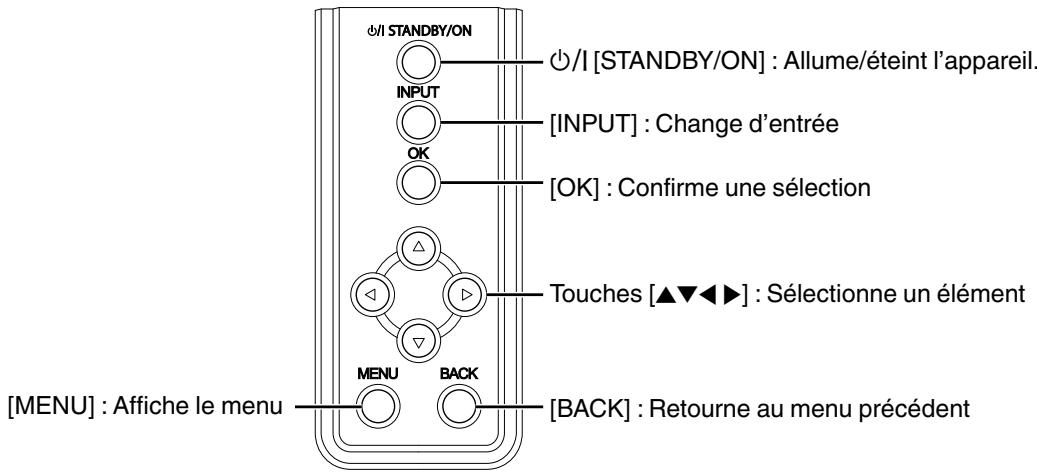

Panneau de commande

12 Captereur infrarouge (arrière)

Veuillez diriger la télécommande vers cette zone lorsque vous l'utilisez.

• Un capteur infrarouge est également disponible à l'avant.

Borne d'entrée de l'alimentation

Connectez le cordon d'alimentation fourni à cette borne.

Unité principale - Bornes d'entrée

① Borne d'entrée [HDMI 1]

(2) Borne d'entrée [HDMI 2]

Pour raccorder des apparèils prenatal en charge la sortie HDMI. (p. 22)

Le branchement se fait sur l'orifice a verrouillage M3. La profondeur du trou de vis est de 3 mm.

③ Borne [LAN] (RJ-45)

Il est possible de contrôler ce projecteur en le connectant à un PC par l'intermédiaire d'un réseau informatique pour envoyer des commandes de contrôle au projecteur.

(4) Borne [RS-232C] (D-sub mâle à 9 broches)

Le projecteur peut être contrôle en connectant un PC à cetteborne.

(5) Borne [3D SYNCHRO]

En connectant un ÉMETTEUR DE SYNCHRO 3D (vendu séparément) à cette borne, vous pouvez visionner des films 3D.

Borne [TRIGGER] (Θ-C-⊕)

Borne de sortie d'alimentation de CC 12 V, alimentation électrique 100mA . Il est utilisé pour envoyer des signaux de sortie pour contrôler les-appareils tels qu'un écran d'élévation qui est équipé d'une fonction de déclenchement.

Veuillez noter qu'une connexion incorrecte peut endommager le projecteur. (Tip=DC +12 V, Sleeve=GND)

Télécommande

① [STAND BY]
Éteint l'appareil. (p. 26)
2 I [ON] Allume l'appareil. (p. 25)
③ [INPUT] Sélectionnez une entrée à partir de [HDMI 1] et [HDMI 2]. (p. 25)

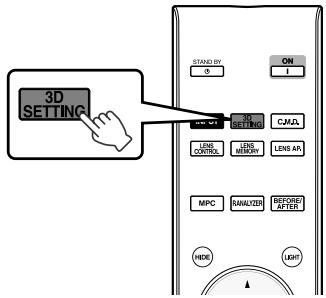

4 [3D SETTING] Affiche le menu de configuration 3D. (p. 33)
[5] [C.M.D.] Pour régler l'interpolation d'image. (p. 44)
[INFO.] X500R Affiche le menu d'informations. (p. 6)
⑦ [ENVSETTING] X500R

Affiche le menu "Réglage environnement", (p. 30)

[LENS CONTROL] Pour régler la mise au point, le zoom et le décalage. (p. 27)
[LENS MEMORY] Bascule entre la sauvegarde, la récapération et l'edition de la mémoire de position de l'objectif. (p. 28)

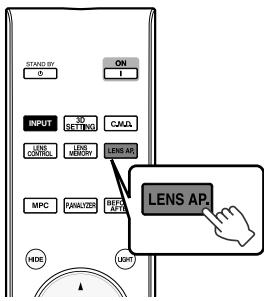

10 [LENS AP.] Pour régler l'ouv l'objet. (p. 44)
1 [MPC] Pour régler le niveau MPC. (p. 39)
[2] [P.ANALYZER] Active/désactive l'écran d'analyse. (p. 40)
[BEFORE/ABTER] Affiche l'image avant ou après l'application de I'effet. Celui-ci est utilisé pour MPC et Réglage couleur. (p. 38, p. 39)
14 [HIDE] Cache temporairement l'image. (p. 25)

[LIGHT] Illumine les boutons de la télécommande.
16 Touches [▲▼◇] Pour sélectionner un élément.
[OK]
Confirme un élément sélectionné.
18 [MENU] Affiche le menu, ou cache le menu s'il est affché.
[BACK] Retourne au menu précédent.
20 [PICTURE MODE] Commute le mode Image sur [FILM], [CINEMA], [ANIME.], [NATURAL], [PHOTO], [STAGE], [THX]*, ou [USER]. (p. 35) * X900R X700R uniquement
21 [ADVANCED
MENU]
Chaque pression sur le bouton
change le menu dans l'ordre
suivant: "Modes"→"Profil
couleur"→"Temp.
Couleur"→"Gamma"
2 [GAMMA] Pour régler le niveau gamma. (p. 41)
23 [COLOR TEMP.] Pour régler la température de couleur. (p. 48)
[3D FORMAT] X500R Change le format 3D. (p. 33)
25 [COLOR P.FILE] Change le profil couleur. (p. 36)
[PIC. ADJ.] Change les éléments permettant de régler la qualité de l'image, tels que le contraste, la luminosité, etc. (p. 49)

Insérer les piles dans la télécommande

• S'il est nécessaire de rapprocher la télécommande du projecteur pour qu'elle fonctionne, cela signifie que les piles sont faibles. Remplacez les piles par des piles neuves (AAA).
• Insérez les piles en fonction des symboles . Assurez-vous d'insérer l'extrémité en premier.
• Si une erreur survient lors de l'utilisation de la télécommande, retirez les piles et attendez 5 minutes. Remettez les piles en place et utilisez la télécommande.

Portée efficace de la télécommande

Lorsque vous dirigez la télécommande vers le capteur de cet apparéil (avant ou arrière), assurez-vous que le capteur se trouve à une distance n'exçédant pas 7 m. Si la télécommande ne fonctionne pas correctement, rapprochez-vous de l' apparéil.

Contrôle par réflexion à partir d'un écran, etc.

Assurez-vous que la distance totale A (entre cet apparéil et l'écran) plus B (entre la télécommande et l'écran) ne dépasse pas 7 m.

• Dans la mesure où le rendement des signaux réfléchis depuis la télécommande varie selon le type d'écran utilisé, la distance de fonctionnement peut diminuer.

ATTENTION

• Ne placez pas la télécommande à un endroit exposé directement à la lumière du soleil ou soumis à de haute températures.
  Cela pourrait la déformer en raison de la chaleur, ou les composants internes risquent d'être alterés entraînant des risques d'incendie.
• Retirez les piles de la télécommande lors du rangement de la télécommande.
  Le rangement de la telecommande pendant une longue période sans retarder les piles peut causeur une fuite des piles.

Installation du projecteur

Précautions lors de l'installation

Veuillez tire attentivement ce qui suit avant d'installer cet apparéil.

Ne l'installez pas aux endroits suivants

Cet apparéil est un apparéil de précision. Veuillez ne pas l'installer ou l'utiliser aux endroits suivants. Dans le cas contraire, il peut y avoir un risque d'incendie ou de dysfonctionnement.

Endroits poussiereux, mouillés ou humides
Endroits soumis à de la suite ou à de la fumée de cigarette
- Sur un tapis ou sur un lit, ou sur d'autres surfaces molles
Endroits exposés directement à la lumière du soleil
Endroits soumis à une température élevée ou basse
- N'installez pas cet apparéil dans une pièce soumise à de la suite ou à de fumée de cigarette. Meme une petite quantité de fumée ou de suite peut avoir une incidence à long terme sur cet apparéil.
Cét apparéil produit une grande quantité de chaleur, et il est conçu pour aspirer de l'air froid afin de refroidir ses composants optiques. L'utilisation de cet apparéil aux endroits susmentionnés peut faire que la saleté adhére aux circuits optiques, ce qui provoque des images sombres ou des couleurs ternes.
La saleté qui a adhéré aux composants optiques ne peut pas être éliminée.

Laissez un espace libre suffisant avec le mur, etc.

Comme cet apparéil évacue une grande quantité de chaleur, installez-le en gardant un espace libre tout autour, tel qu'illustré ci-dessous.

Ne placez rien devant l'appareil.

Si des objets se trouvent devant les évén de sortie d'aération, l'air chaud revient dans l'appareil et provoque son réchauffement. Il est possible que l'air chaud sortant de l'appareil puisse projeter des ombres sur l'écran (phénomène de brume de chaleur).

Utilisation du projecteur

Cet apparéil utilise une lampe de projection qui chauffe en cours d'utilisation.

Veuillez ne pas projeter dans les circonstances décrites ci-dessous. Dans le cas contraire, il peut y avoir un risque d'incendie ou de dysfonctionnement.

• Projection lorsque l'appareil est placé à la verticale

• Projection lorsqu'ellappareil est incliné Inclinaison horizontal : moins de ± 5°

Inclinaison vertical: moins de ± 15°

• Des dysfonctionnements peuvent survenir si l'angle n'est pas reglé dans la plage de valeurs susmentionnées.

Installation de I'ecran

Installez cet appeareil et l'écran perpendicularément l'un par rapport à l'autre.

• Pour l'écran, veuillez désirsir un matériel avec des motifs non uniformes. Les motifs uniformes, comme les motifs à carreaux risquent de provoquer des interférences de motifs.
• Si cela se produit, vous pouvez modifier la taille de l'écran pour que les interférences se remarquent moins.

Utiliser le projecteur à une haute altitude

Si vous utilisez cet apparéil à un endroit situé à plus de 900 m par rapport au niveau de la mer (pression d'air faible), réglez "Haute Altitude" sur "Marche". (p. 54)

Précautions lors de la fixation

Fixation (montage) du projecteur

• Lorsque l'appareil sera monté à une position fixe, installez-le horizontally.
  Assurez-vous de fixer l'unité principale de façon à empêcher les accidents tels que lors d'un tremblement de terre.

Fixation avec des vis

Retirez les quatre pieds situés sous l'appareil et serrez à l'aide des vis (vis M5, de 13 à 23 mm).

• L'utilisation de vis autres que celles recommandées peut causeer une panne de l'appareil.
• Laissez un espace libre d'au moins 10 mm à partir de la face inférieure de l'appareil pour lui permettre d'aspirer de l'air froid.

Fixation du projecteur (montage au plafond)

• Assurez-vous de faire appel à votre vendeur afin qu'il installe l'appareil pour vous. L'st installation de l'appareil par vos soins risque de provoquer la chute de l'appareil et de causeer des blessures.
• Prenez les mesures nécessaires pour empêcher que l'appareil ne tombe en cas de tremblement de terre par exemple.
• JVC n'est pas responsable des dommages provoqués par l'installation de l'appareil avec des fixations de plafond non-JVC ou lorsque l'environnement n'est pas compatible avec un montage au plafond et ce, indépendamment de la période de garantie.
• Lorsque l'appareil est fixé au plafond lors de son utilisation, faites attention à la température environnante. Lorsqu'un chauffage est en service, la température au niveau du plafond peut être plus importante que prévue.
• Pour fixer l'unité sur le support de montage au plafond, régler le couple de serrage selon une plage comprise entre 1,5 N m et 2,0 N m. Serrer le couple de serrage au-delà de la plage ci-dessus risque d'endommager l'unité et d'entrainer sa chute.

Ajuster la position

Régler l'angle d'élévation du projecteur

Il est possible d'ajuster la hauteur et l'inclinaison de l'appareil (de 0 à 5 mm) en tournant les pieds. Soulevez l'appareil et ajustez les quatre pieds.

Régler la position de l'image

Au moyen de la fonction de décalage de l'objectif, vous pouvez déplacer l'image vers le haut/le bas ou vers la gauche/la droite. Réglez-le sur votre position préféree.

"Régler l'objet en fonction de la position du projecteur" (p. 27)

Position horizontale Position verticale: 0% (Centre)

Position verticale Position horizontal: 0% (Centre)

• Le décalage vertical maximal varie avec le degré de décalage horizontal. De la même manière, le décalage horizontal maximal change aussi en fonction du degré de décalage vertical.
• Les valeurs du graphique sont données à titre indicatif. Utilisez-les comme références lors de l'installation.

Connexion du projecteur

• N'allumez pas l'appareil avant d'avoir fini le raccordement.
• Les procédures de raccordement peuvent varier selon le type de périhérique utilisé. Pour les détails, veuillez vous reporter au manuel d'instructions du dispositif à raccorder.
• Ce projecteur est utilisé pour projeter des images. Pour la sortie audio des apparéils connectés, veuillez connecter un périphérique de sortie audio distinct, par exemple un amplificateur ou des haut-parleurs.
• Il est possible que les images ne s'affichent pas, dépendament des cables et périhériques qui restent à brancher. N'utilise que des cables HDMI (vendus séparation) certifiés HDMI.
• Certains câbles ne peuvent pas être raccordés à cet apparéil du fait de la taille de leur protection de connecteur.

Connexion à la borne d'entrée HDMI (entree numérique)

Connexion via un cable HDMI

• S'il se produit du bruit, éloignez l'ordinateur portable de cet apparéil.
• Pour une largeur de bande conforme à la norme HDMI, un cable de 340 MHz est recommendé. Si vous utilisez un cable dont la fréquence est de 75 MHz, il vous est recommendé de régler la résolution de l'équipement transmettant la video sur 1080i ou moins.
• Si la video ne s'affiche pas, essayez de réduire la longueur du cable ou de diminuer la résolution de l'équipement de transmission video.
• Si l'appareil source est connecté au projecteur par un dispositif intermédiaire tel qu'un amplificateur AV ou un diviseur, les images videoe peuvent ne pas apparaitre en fonction des specifications du dispositif intermédiaire. Dans ce cas, connectez l'appareil source directement au projecteur, et vérifie si l'image videoe est affichée.

Connexion via un cable de conversion HDMI-DVI

• S'il se produit du bruit, éloignez le PC de bureau de cet apparéil.
• Si la video ne s'affiche pas, essayez de réduire la longueur du cable ou de diminuer la résolution de l'équipement de transmission video.

Connexion à la borne LAN

Le reseau est utilise pour contrcler cet appareil. Il n'est pas utilise pour envoyer ou receivevoir des signaux video.
- Veuillez contacter votre administrateur réseau pour les informations relatives à la connexion réseau.
- Reglez "ECO Mode" sur "Arrêt" si la communication RS-232C/LAN est effectué ou si la fonction HDMI link est utilisé en mode veille. (p. 59)
- Pour plus d'informations sur le contrôle, veuillez vous reporter à "Contrôle externe" (p. 70).

Connexion à la borne RS-232C

• Réglez "ECO Mode" sur "Arrêt" si la communication RS-232C/LAN est effectué ou si la fonction HDMI link est utilisé en mode veille. (p. 59)
• Pour plus d'informations sur le contrôle, veuillez vous reporter à "Contrôle externe" (p. 70).

Connexion à la borne TRIGGER

• Ne l'utilisez pas pour alimenter d'autres apparéils.
• Le raccordement à la borne audio d'un autre apparéil peut provoquer un dysfonctionnement ou une panne de cet apparéil.
• Une utilisation au-delà de la valeur nominale entrainera un dysfonctionnement de cet apparéil.
• Laborne Trigger fournit une tension de 12 V. Procedez avec prudence pour éviter un court-circuit.
• Le réglage d'usine est "Arrêt". Pour modifier ce réglage, configurez l'élement "Trigger" dans le menu (p. 59).

Connexion du cordon d'alimentation (accessoire fourni)

① Connectez le cordon d'alimentation fourni à la borne d'alimentation de l'unité principale
(2) Branchez la prise du cordon d'alimentation fourni à la prise murale.

Précautions afin d'éviter un incendie ou une décharge électrique

• La niveau de tension de cet apparéil est important. Veuillez le brancher directement à la prise murale.
  Lorsque you n'utilisez pas l'appareil, veuillez debrancher le cordon d'alimentation de la prise de courant.
• Ne le branchez qu'au moyen du cordon d'alimentation fourni.
• N'utilisez pas une autre tension que la tension d'alimentation indiquée.
• N'abímez pas, ne coupe pas ou ne modifiez pas le cordon d'alimentation. Ne placez pas d'objets lourds sur le cordon d'alimentation, ne le chauffez pas et ne tirez pas dessus. Cela pourrait endommager le cordon d'alimentation.
• Ne débranchez pas le cordon d'alimentation avec les mains mouillées.

Visionner des videos

REMARQUE

• Lorsque vous utilisez X500R, assurez-vous d'avoir retire le couvre-objectif.
• Branchez le cordon d'alimentation et assurez-vous que l'indicateur "STANDBY/ON" s'allume en rouge.

1 Allumer l'appareil

Télécommande:appuyez sur le bouton I [ON]

Projecteur: appuyez sur le bouton /I [STANDBY/ON]

• La lumière de l'indicateur "STANDBY/ON" passé du rouge au vert (la lumière s'éteint après le démarrage de l'appareil).
• (X900R X700R) Le couvre-objectif motorisé s'ouvre.

"STANDBY/ON"s'allume (rouge) En etat de veille

"STANDBY/ON"s'allume (vert) Pendant le demarrage de la lampe

LAMP

WARNING

STANDBY/ON

LAMP

WARNING

0

2 Choisissez l'image à projeter

Appuyer sur la touche [INPUT] du projecteur ou de la télécommande à chaque fois permet de changer le mode d'entrée comme suit.

• Lancez la lecture sur l'appareil sélectionné pour projeter l'image.

Pour cacher l'image temporairement

Appuyez sur le bouton [HIDE] du projecteur ou de la télécommande

• L'indicateur "STANDBY/ON" commence à clignoter en vert.
• Appuyez sur le bouton [HIDE] pour afficher à nouveau l'image.
• L'appareil ne peut être éteint lorsque l'image est temporairement cachée.

3 Éteindre l'appareil

Télécommande: appuyez sur le bouton (STAND BY)

Projecteur: appuyez sur le bouton /I [STANDBY/ON]

• Lorsque le message "Couper l'alimentation ?" est affiché, appuyez de nouveau sur le bouton.
• La lampe s'éteint et l'indicateur "STANDBY/ON" passé d'une lumière verte à une luzière clignotante rouge.
• Une fois la lumière éteinte, le ventilateur fonctionnera pendant pres de 100 secondes pour refroidir la lampe (mode refroidissement).

Ne débranchez pas le cordon d'alimentation lorsque le refroidissement est en cours.

• Àprous environ 100 secondes, l'indicateur "STANDBY/ON" passé d'une lumière clignotante rouge à une luzière fixe rouge.

"STANDBY/ON" clignant (rouge)

En mode refroidissement

STANDBY/ON

LAMP

WARNING

0

"STANDBY/ON"s'allume (rouge)

En etat de veille

LAMP

0

WARNING

0

• (X500R) Fixez le couvre-objectif.
• (X900R X700R) Le couvre-objectif motorisé se ferme.

ATTENTION

• L'appareil ne peut être éteint avant au moins 60 secondes suivant sa mise sous tension.
• Une fois la lumière éteinte, le ventilateur fonctionnera pendant pres de 100 secondes pour refroidir la lampe (mode refroidissement).

Ne débranchez pas le cordon d'alimentation lorsque le refroidissement est en cours.

• L'appareil ne peut être remis en marche lorsqu'le refroidissement est en cours (100 secondes).
• Débranche le cordon d'alimentation lorsque vous n'utilisez pas l'appareil pendant une longue période.

Ajuster l'écran du projecteur

Régler l'objectif en fonction de la position du projecteur

1

Appuyez sur le bouton [LENS CONTROL] et utilisez les touches [▲▼▲▶] pour régler Mise au point, Zoom (taille de l'écran) et Décalage (position de l'écran)

• Chaque pression sur le bouton [LENS CONTROL] ou [OK] change le mode dans l'ordre suivant: "Mise au point" "Zoom" "Décalage" "Mise au point"...

Réglage de la Mise au point

Réglage du Zoom (taille de l'écran)

Réglage du Décalage (position de l'écran)

2 Appuyer une fois sur la touche [MENU] ou deux fois sur la touche [BACK] pour terminer le réglage.

• La fonction de contrôle de l'objet est désactivée lorsque le verrouillage d'objet est régé sur "Marche".

Enregistrer et récapierer les paramètres de réglage

Les paramètres Mise au point, Zoom, et Décalage peuvent être sauvégardés ou récapérés, vous pouvez donc passer aisément à un ratio d'aspect différent (taille de l'écran) en fonction de l'image.

• Chaque pression sur le bouton [LENS MEMORY] change le mode dans l'ordre suivant: “Mémorisation de la position de l'objet” → “ Sélection des paramètres de l'objet” → “Editer le nom de la mémoire de position de l'objet” → “Mémorisation de la position de l'objet”…
• Dans le cas où aucun paramètre de réglage n'a été sauvégardi (réglage d'usine), seul “Mémorisation de la position de l'objet” s'affiche.
• La fonction de contrôle de l'objet est désactivée lorsque le verrouillage d'objet est réglé sur "Marché".

Sauvegarder un paramètre de réglage

Réglez la mise au point, le zoom ou le décalage (p. 27)
2 Appuyez sur le bouton [LENS MEMORY] pour afficher "Mémorisation de la position de l'objet"

• Vous pouvez également sauvegarder un paramètre de réglage en sélectionnant "Installation"→"Contrôle Objectif"→"Mémorisation de la position de l'objectif" à partir du menu.

3 Sélectionnez l'élement à sauvégarder et appuyez sur le bouton [OK]

• Le paramètre de réglage est sauvégarédé.
• Les éléments pour lesquels il n'existe aucun paramètre de réglage sauvégarde sont affichés sous la forme [----].
• Si vous avez sélectionné un élément pour lequel il existe déjà un paramètre de réglage sauvégarde, ce paramètre sera écrasé.
• Vous pouvez modifier le nom lorsque vous sauvegardez un élément. (p. 29)
• Le nombre maximal d' éléments pouvant être sauvégardés est de 10 pour X900R X700R et de 5 pour X500R.

4 Appuyez sur le bouton [MENU] pour quitter

Récapuérez un paramètre de réglage

1 Appuyez sur le bouton [LENS MEMORY] pour afficher "Sélection des paramètres de l'objetif"

• Chaque pression sur le bouton [LENS MEMORY] change le mode dans l'ordre suivant: “Sélection des paramètres de l'objectif” → “Mémorisation de la position de l'objectif” → “Editer le nom de la mémoire de position de l'objectif” → “ Sélection des paramètres de l'objectif”...
• Vous pouze également recupérer un paramètre de réglage en sélectionnant "Installation" → "Contrôle Objectif" → "Sélection des paramètres de l'objet" à partir du menu.

2 Sélectionnez le paramètre de réglage à récapuérier et appuyez sur le bouton [OK]

• Le paramètre récapuére est automatiquement appliqué.
• Si aucun paramètre de réglage n'a été sauvégardi, l'élement sera grisé et ne peut être sélectionné.

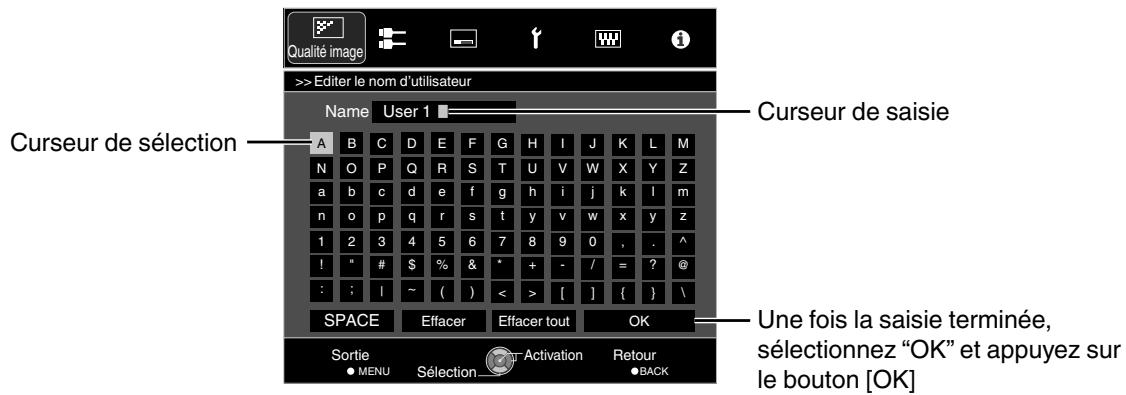

Renommer un paramètre de réglage

1 Appuyez sur le bouton [LENS MEMORY] pour afficher "Editor le nom de la mémoire de position de l'objectif"

• Chaque pression sur le bouton [LENS MEMORY] change le mode dans l'ordre suivant: “ Sélection des paramètres de l'objetif” → “Mémorisation de la position de l'objetif” → “Editor le nom de la mémoire de position de l'objetif” → “ Sélection des paramètres de l'objetif”...
• Vous pouvez également editor un paramètre de réglage en sélectionnant "Installation" → "Contrôle Objectif" → "Editor le nom de la mémoire de position de l'objet" à partir du menu.

2 Sélectionnez le paramètre de réglage à éoperator et appuyez sur le bouton [OK]

• Un écran d'édition apparait.

• Vous pouvez saisir jusqu'à 10 caractères.
• Les caractères utilisables complènnt les caractères alphabetiques (majuscule et minuscule) et numériques, ainsi que les symboles.
• Appuyer sur le bouton [Back] annule le contenu en cours d'édition et quitte le mode édition.

3Après avoir renommé, selectionnez "OK" et appuyez sur le bouton [OK]

4 Appuyez sur le bouton [MENU] pour quitter

Régler automatiquement la qualité d'image en fonction de l'environnement de visionnage

En configurant "Réglage environnement" selon l'environnement de visionnage, la correction et le réglage de la qualité d'image par rapport aux différences d'environnement sont effectuels automatiquement et ce, pour minimiser toute incidence sur la qualité d'image.

• "Réglage environnement" est appliqué séparément des données réglées individuellement.
• La correction de l'écran ne peut être effectue lorsque “Profil couleur” est régé sur “x.v.Color”.

-Vue avant -

1 Appuyez sur le bouton [MENU] pour afficher le menu

X500R：

Appuyez sur le bouton [ENVSETTING] de la télécommande pour ouvrir le menu "Réglage environnement".

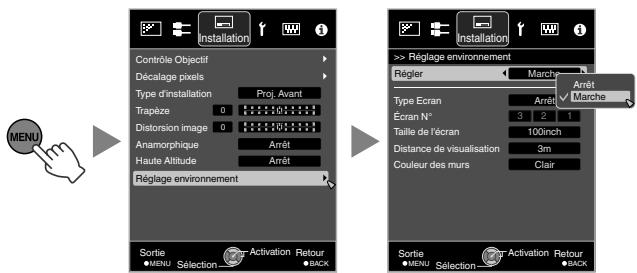

2 Sélectionnez "Installation"→“Réglage environnement"→"Marche" à partir du menu

• Lorsque "Réglage environnement" est régé sur "Arrêt", "Taille de l'écran", "Distance de visualisation" et "Couleur des murs" sont grisés et ne peuvent être sélectionnées.

3 Réglez Type Ecran

En sélectionnant le mode de correction optimale en fonction des caractéristiques de l'écran utilisé, il est possible d'effectuer des corrections afin de réproduire des images naturelles aux couleurs équilibrées.

• Cét élément n'est pas disponible lorsque “Profil couleur” est régle sur “Arrêt”.
• Sélectionnez un type de "1" à "106".
• Pour des informations sur l'écran et le mode de correction correspondant, veuillez consulter notre site Internet.

http://www3.jvckenwood.com/english/projector/screen/

4 Sélectionnez "Taille de l'écran" pour configurer la taille d'écran à utiliser

• Sélectionnez le réglage de taille de l'écran le plus proche dans la plage "60inch" à "200inch" (par incréments de 10 pouces).

5 Sélectionnez "Distance de visualisation" pour configurer la distance de visionnage (distance avec l'écran)

• Sélectionnez le réglage de distance de visionnage le plus proche dans la plage "1 m" à "10 m".
  Pour plus de détails sur la hauteur, veuillez vous reporter à "Taille de l'écran et distance de projection"p. 75.

6 Sélectionnez "Couleur des murs" pour configurer la couleur de mur

• Si le mur est souvent en couleurs, Sélectionnez "Sombre". Pour les murs avec une couleur autre qu'une couleurASF, Sélectionnez "Clair".

7 Appuyez sur le bouton [MENU] pour quitter

REMARQUE

• Vous pouvez utiliser le capteur optique en option et le logiciel dédié pour effectuer des réglages plus précis. Pour plus d'informations sur le logiciel dédié, veuillez consulter notre site Internet.

http://www3.jvckenwood.com/english/download/index.html

Régler la taille de l'image (rapport de format)

La taille de l'image projetée peut être ajustée de manière optimale en fonction de la taille de l'écran d'origine (rapport).

1 Appuyez sur le bouton [MENU] pour afficher le menu
2 Sélectionnez "Signal d'entrée" "Format" à partir du menu

Réglage	Description
4:3	Règle le format de l'écran sur 4:3. Pour les signaux HD, les deux côtsés sont réduits.	S'affiche uniquement lors de l'entrée du signal matériel.
16:9	Règle le format de l'écran sur 16:9. Pour les signaux SD, les deux côtsés sont élargis.
Zoom	Agrandit l'image entière. * Ne peut être sélectionné dans le cas de signaux HD.
Auto	Positionne l'image au centre et l'image entière est agrandie.	S'affiche uniquement lors de l'entrée du signal PC.
1:1	Affiche l'image entrante dans la taille réalisée.
Plein écran	Remplit la totalité de l'écran avec l'image, la taille de l'-image entrante est ignorée.

• Cét élément est grisé et ne peut pas être ajusté lorsqu'il y a une absence de signal, le signal est hors de portée, ou lors de l'entrée 3D ou 4K.

3

Appuyez sur le bouton [MENU] pour quitter

Exemple d'image entrante et de format de l'écran

Entrée du signal HDMI

Image sortante Image entrante		Réglage
		4:3	16:9	Zoom
4:3
2,35:1 (cinémascope)

PC Entrée du signal

Image sortante Image entrante		Réglage
		Auto	1:1	Plein écran
1280x1024
1920x1200

Visionner des films 3D

En utilisant les LUNETTES 3D (PK-AG1, PK-AG2 ou PK-AG3) et l'ÉMETTEUR DE SYNCHRO 3D (PK-EM1 ou PK-EM2), vendus séparément, vous pouvez profiter d'images video 3D.

• Pour les LUNETTES 3D et l'ÉMETTEUR DE SYNCHRO 3D compatibles avec cet apparéil, veuillez vous reporter aux "Accessoires en option"p. 11.

Installation du ÉMETTEUR DE SYNCHRO 3D

1 Connectez I'EMETTEUR DE SYNCHRO 3D a la borne [3D SYNCHRO] de l'unite principale

2 Ajustez la position du EMETTEUR DE SYNCHRO 3D de maniere a ce que les LUNETTES 3D puisent receivevoir les signaux du EMETTEUR DE SYNCHRO 3D

• Pour plus de détails, veuillez vous reporter au manuel d'instructions des LUNETTES 3D et de l'ÉMETTEUR DE SYNCHRO 3D.

Visionner des films 3D

1 HDMI compatible 3D, mettez sous tension et lancez la lecture de l'image 3D

• Pour plus d'informations sur la façon de dire des images video 3D, veuillez vous reporter au manuel d'instructions du lecteur ou de l'enregistreur utilisé.
• Lorsque des signaux 3D sont reçus, l'image video是一款 automatique au format 3D.

• Cet apparéil prend en charge les formats 3D suivants.

• Frame packing

• Side-by-side
  -Top-and-bottom

• Dans les réglages par défaut, "Format 3D" est régèle sur "Auto" pour la projection automatique des images 3D.

Si l' image neppe pas automatiquement au format 3D

① Appuyez sur le bouton [3D SETTING] pour afficher “Paramétrage 3D”

② Sélectionnez "Format 3D"

X500R : Appuyez sur la touche [3D FORMAT] de la télécommande

• Chaque pression sur le bouton [3D FORMAT] change le mode dans l'ordre suivant: "Auto" "Côte à côte" "Haut et bas" "2D" "Auto"...
• Vous pouvez également effectuer des réglages à partir de "Signal d'entrée" → "Paramétrage 3D" → "Format 3D" dans le menu.

Format	Description
Auto	Le format est automatiquement déetecté et configuré.
Côte à côte	Sélectionnez ce réglage si le signal d'entrée 3D est au format side-by-side.
Haut et bas	Sélectionnez ce réglage si le signal d'entrée 3D est au format top-and-bottom.
2D	Sélectionnez ce réglage si les images 2D sont faussement reconnues comme images 3D.

2

Allumez les LUNETTES 3D et portez-les

• Les PK-AG1 s'allument automatiquement.

Convertir des films 2D en films 3D pour les visionner

1 Appuyez sur le bouton [3D SETTIN pour afficher “Paramétrage 3D”

• Le bouton [3D SETTING] occupe une position différente sur la télécommande en fonction du modele utilisé. (p. 17)

2 et ensuite "Marche", et appuyez sur le bouton [OK]

• Vous pouvez également effectuer des réglages à partir de "Signal d'entrée" → "Paramétrage 3D" → "Conversion 2D en 3D" dans le menu.

3 Appuyez sur le bouton [MENO] pour quitter

REMARQUE

• Selon le film, il est possible que les effets 3D ne soient pas à la hauteur de vos espérances.
• Cét élément est grise et apparait comme “Arrêt” lors de la saisie 3D ou 4K.

Paramétrage des films 3D

Les images videoe 3D peuvent apparaître différencment aux différents téléspectateurs. Notre etat physique peut aussi avoir une influence au moment du visionnage. Il vous est donc recommandé d'ajuster les images videoe en conséquence.

1 Appuyez sur le bouton [3D SETTING] pour afficher “Paramétrage 3D”

• Le bouton [3D SETTING] occupe une position différente sur la télécommande en fonction du modele utilisé. (p. 17)
• Vous pouvez également effectuer des réglages à partir de "Signal d'entrée" "Paramétrage 3D" dans le menu.

Régler la parallaxe (Parallaxe)

Réglez le déplacement de l'image pour l'oeil droit et l'oeil gauche séparément afin d'obtenir le meilleur effet 3D.

• Pour cela, utilisez les touches pour déplacer le curseur.
• Plage de réglage: De -15 à +15

Régler la diaphotie (Suppr. Diaphonie)

Les images doubles (chevauchement de l'image de gauche avec l'image de droite ou vice versa) peuvent être réduites pour offrir une qualité claire.

• Pour cela, utilisez les touches pour déplacer le curseur.
• Plage de réglage: De -8 à +8
• Ce réglage ne peut être effectué lorsqu'Conversion 2D en 3D" est réglée sur "Marche".

2 Appuyez sur le bouton [MENU] pour quitter

Selectionner une qualité d'image en fonction du type de video

Régler le mode d'image

Voussouspoucezreglerla qualite d'imagene enfonction du type d'imagévido que vousvisionnez.

1 Appuyez sur la touche [PICTURE MODE] pour sélectionner "Modes"

• Vous pouvez également effectuer des réglages à partir de “Qualité image” → “Modes” dans le menu.

Élément	Description
Film*1 X900R X700R	Reproduit fidèlement la texture des films de cinéma.
Cinéma*1	Reproduit l'image dans des couleurs vives basées sur la norme DCI. Convient pour tous les films. *2
Animation*1	Convient pour les œuvres d'animation.
Naturel*1	Qualité d'image essentiellement axée sur la reproduction des couleurs naturelles et des nuances. Convient pour les films dramatiques, etc.
Photo*1 X900R X700R	Configuration pour afficher des images photo.
Scène*1	Convient pour les concerts ou les pieces de théâtre.
THX*1 X900R X700R	Qualité d'image certifiée par THX.
User 1 à User 4 *3	Permet de sauvegarder et de récapuérier les paramètres de qualité d'image définis par l'utilisateur.
4K 50/60p *4 *5	Mode image lorsque le signal d'entrée est "3840×2160/50Hz" ou "3840×2160/60Hz".

1 Pour les modes d'Image avec la marque 1, la configuration optimale pour les signaux 2D et 3D sont mémorisés séparément et appliqués automatiquement en fonction du mode sélectionné.
- Les paramètres modifiés seront également sauvégardés séparément.
- Aucune modification ne sera apportee au nom du mode Image.
2 DCI est l'abréviation de Digital Cinema Initiatives.
3 Pour visualiser les videos qui prennet en charge le format x.v.Color, sélectionnez un paramètre utilisé ("User 1" à "User 4") dans "Modes", et réglez "Profil couleur" à "x.v.Color".
4 Lorsque le signal d'entrée est "3840×2160/50Hz" ou "3840×2160/60Hz", le mode image est fixé à "4K 50/60p", et certaines fonctions sont grisées et ne peuvent pas être ajustées.
5 Cét élément ne sera pas affché lorsque le signal d'entrée est autre que "3840×2160/50Hz" ou "3840×2160/60Hz".

Régler le profil couleur

En réglant le "Profil couleur" (informations sur l'espace colorimétrique) par rapport aux "Modes", vous pouvez affiner la qualité d'image en fonction du film que vous visionnéz.

1

Après avoir configuré “Modes” (p. 35), appuyez sur le bouton [COLOR P.FILE]

• Chaque pression sur le bouton [COLOR P.FILE] change les données du "Profil couleur" pour les "Modes" dans l'ordre.
• Les paramètres "Profil couleur" SéLECTIONNABLES variant selon les "Modes" et également si le signal est en 2D ou 3D.
• Vous pouvez également effectuer des réglages à partir de “Qualité image” → “Profil couleur” dans le menu.

Liste de "Profil couleur" pour les "Modes" X500R

Modes	Entrée du signal 2D	Entrée du signal 3D	Description
Cinéma	Cinéma	—	Espace colorimétrique approprié pour tous les films.
	Standard	Standard	Espace colorimétrique de la norme HDTV. *1
	—	3D Cinéma	Espace colorimétrique approprié pour tous les films 3D.
Animation	Animation	—	Espace colorimétrique adapté aux oeuvres d'animation.
	Standard	Standard	Espace colorimétrique de la norme HDTV. *1
	—	3D Animation	Espace colorimétrique approprié pour les oeuvres d'animation 3D.
Naturel	Naturel	—	Espace colorimétrique adapté aux films dramatiques, etc.
	Standard	Standard	Espace colorimétrique de la norme HDTV. *1
	—	3D Video	Espace colorimétrique approprié pour les émissions 3D.
Scène	Scène	—	Espace colorimétrique adapté aux concerts, aux pieces de théâtre, etc.
	Standard	Standard	Espace colorimétrique de la norme HDTV. *1
	—	3D Scène	Espace colorimétrique approprié pour les concerts 3D, les oeuvres théâtrales 3D, etc.
User 1 à User 4	Standard		Lorsque “Modes” est réglé sur l'un des paramètres de “User 1” à “User 4”, vous pouvez sélectionner l'un des “Profil couleur” illustré sur la gauche. • Voir ci-dessus pour la description des “Profil couleur” respectifs.
	Cinéma
	Animation
	Naturel
	Scène
	3D Cinéma
	3D Video
	3D Animation
	3D Scène
	x.v.Color*2*3		Espace colorimétrique proche de celui du x.v.Color standard.
	Arrêt		Désactive le réglage de l'espace colorimétrique.
	Custom1 à Custom5		Sauvegarde les valeurs d'étalonnage automatique. • Pour effectuer l'étalonnage automatique, vous nevez préparer un capteur optique, disponible sur le marché, et un logiciel dédié. Pour plus de détails, veuillez vous reporter à notre site Internet.

1 HDTV est l'abréviation de High Definition Television.
2 Pour visualiser les videos qui prennten en charge le format x.v.Color, Sélectionné un paramètre utiliser ("User 1" à "User 4") dans "Modes", et règlez "Profil couleur" à "x.v.Color".
*3 x.v.Color est un standard de large espace de couleur utilisé pour les vidés, qui comprend une gamme de couleurs plus large que la norme HDTV.

Liste de "Profil couleur" pour les "Modes" X900R X700R

Modes	Entrée du signal 2D	Entrée du signal 3D	Description
Film	Film 1	—	Espace colorimétrique proche des caractéristiques des films Eastman Kodak Company.
	Film 2	—	Espace colorimétrique proche des caractéristiques des films FUJIFILM Corporation.
	Film 3	—	Espace colorimétrique adapté aux oeuvres remixées en numérique basées sur un film en Technicolor.
	—	3D Film*1	Espace colorimétrique approprié pour les films 3D enregistrés sur film.
Cinéma	Cinéma 1	—	Espace colorimétrique avec des couleurs riches caractéristiques des films.
	Cinéma 2	—	Espace colorimétrique proche de celui de la norme DCI.
	Standard	Standard	Espace colorimétrique de la norme HDTV. *2
	—	3D Cinéma	Espace colorimétrique approprié pour tous les films 3D.
Animation	Animation 1	—	Espace colorimétrique adapte aux oeuvres d'animation en images de synthèse. Idéal pour les oeuvres d'animation aux couleurs vives.
	Animation 2	—	Espace colorimétrique adapte aux dessins animés. Idéal pour les oeuvres d'animation aux couleurs claires.
	Standard	Standard	Espace colorimétrique de la norme HDTV. *2
	—	3D Animation	Espace colorimétrique approprié pour les oeuvres d'animation 3D.
Naturel	Vidéo	—	Espace colorimétrique adapte aux émissions de télévision, aux pieces de théâtre, aux programmes sportifs, etc.
	Standard	Standard	Espace colorimétrique de la norme HDTV. *2
	—	3D Vidéo	Espace colorimétrique approprié pour les matériaux vidéo 3D.
Photo	AdobeRGB	—	Espace colorimétrique de la norme AdobeRGB. *3
	Standard	Standard	Espace colorimétrique de la norme HDTV. *2
	—	3D Photo	Espace colorimétrique approprié pour les matériaux photo 3D.
Scène	Scène	—	Espace colorimétrique adapte aux concerts, aux pieces de théâtre, etc.
	Standard	Standard	Espace colorimétrique de la norme HDTV. *2
	—	3D Scène	Espace colorimétrique approprié pour les concerts 3D, les oeuvres théâtrales 3D, etc.
THX	THX*4	3D THX*4	Espace colorimétrique de la norme THX.
User 1 à User 4	Standard		Lorsque "Modes" est réglé sur l'un des paramètres de "User 1" à "User 4", vous pouvez sélectionner l'un des "Profil couleur" illustré sur la gauche. • Voir ci-dessus pour la description des "Profil couleur" respectifs.
	Cinéma 1
	Cinéma 2
	Animation 1
	Animation 2
	Vidéo
	AdobeRGB
	Scène
	3D Cinéma
	3D Vidéo
	3D Animation
	3D Scène
	3D Photo
	x.v.Color*5*6		Espace colorimétrique de la norme x.v.Color.
	Arrêt		Déactive le réglage de l'espace colorimétrique.
	Custom1 à Custom5		Sauvegarde les valeurs d'étalonnage automatique. • Pour effectuer l'étalonnage automatique, vous doivent préparer un capteur optique, disponible sur le marché, et un logiciel dédié. Pour plus de détails, veuillez vous reporter à notre site Internet.

1 La valeur est fixée lors de l'entrée du signal 3D et la sélection ne peut pas être effectué.
2 HDTV est l'abréviation de High Definition Television.
3 AdobeRGB est un espace colorimétrique avec un large gamut comme définir par Adobe. Adobe est une marque déposée ou une marque de commerce de Adobe Systems Incorporated aux États-Unis et dans d'autres pays.
4 Le profil colorimétrique est fixé lorsque "THX" est scélectionné comme les "Modes".
5 Pour visualiser les vidEOS qui prennt en charge le format x.v.Color, SéLECTIONnez un paramètre utiliser ("User 1" à "User 4") dans "Modes", et réglez "Profil couleur" à "x.v.Color".
6 x.v.Color est un standard de large espace de couleur utilisé pour les vidés, qui comprend une gamme de couleurs plus large que la norme HDTV.

Ajuster la couleur préféree (Réglage couleur)

Basé sur le réglage du “Profil couleur” sélectionné, vous pouvez ajuster chacune des couleurs suivantes en fonction de vos préférences : Rouge, Orange, Jaune, Vert, Cyan, Bleu, et Magenta.

1 Appuyez sur la touche [ADVANCED MENU] pour afficher le menu “Profil couleur”

2 Réglez “Réglage couleur” à “Marche”, et appuyez sur la touche [OK]

• Vous pouvez également effectuer des réglages à partir de "Qualité image" "Profil couleur" "Réglage couleur" dans le menu.

3 Ajustez la couleur préféérée.

① Sélectionnez “Sélection Couleur” et appuyez sur les touches ↓▶ pour sélectionner la couleur à ajuster

• Pour l'ajustement des couleurs, Sélectionnez la couleur à partir de : "Rouge", "Orange", "Jaune", "Vert", "Cyan", "Bleu", "Magenta".

② Ajustez la couleur sélectionnée

Élément	Plage de réglage	Description
Position de l'axe	De -30 à 30	Règle précisément la position de l'axe central de la couleur sélectionnée.
Teinte	De -30 à 30	Ajuste la teinte (tonalité de couleur).
Saturation	De -30 à 30	Règle la saturation des couleurs (éclat). De -30 (terne) à +30 (vif)
Luminosité	De -30 à 30	Règle la luminosité. De -30 (sombre) à +30 (clair)

• Sélectionner "R.A.Z." réinitialise tous les paramètres de réglage.
• Appuyer sur la touche [BEFORE/APERT] de la télécommande vous permet de vérifier l'image avant l'ajustement.

4 Appuyez sur le bouton [MENU] pour quitter

Régler les films pour une plus grande nettété (Multiple Pixel Control)

Le nouvel algorithme de traitement d'image développé par JVC permet de créé une impression naturelle plus nette pour les zones mises au point, et plus douce pour les autres zones, ce qui vous permit de profiter d'images 4K très exprésives et d'une plus grande sensation de profondeur.

1 Appuyez sur le bouton [MPC] pour afficher le menu de réglage

• Vous pouvez également effectuer des réglages à partir de “Qualité image” → “MPC Niveau” dans le menu.

2 préférences d'après le réglage du "Modes" sélectionné

• Le réglage d'usine varie selon le "Modes".

Éléments	Réglage	Description
4K e-shift	Marche (4K)/Arrêt (2K)	Permet de commuter la résolution de l'affichage.
Résol. d'origine	Auto/4K/1080p/1080i/720p/480p	Pour sélectionner une résolution pour le contenu que vous visuaisez.
Netteté accentué	De 0 à 100	Améliore la nettété de l'image.
Contraste dynamique	De 0 à 100	Améliore le contraste de l'image.
Imageissée	De 0 à 100	Améliore le floude l'image pour un effet plus doux.
NR	0 à 10	Pour réduire le bruit de l'image vidéo.

• Dans le paramétrage ("Auto") par défaut "Résol. d'origine", la résolution est automatiquement régée.
• En augmentant la plage du réglage, vous pouvez espérer obtenir des effets améliorés.
• Les images sont affichées dans la résolution d'origine (2K) lorsque "4K e-shift" est réglé sur "Arrêt".
• Le réglage est fixé à “Marche” lors de l'entrée du signal 4 K.
• Pendant l'entrée du signal 3D et lorsque “Conversion 2D en 3D" est régé sur "Marche", le réglage est fixé sur "Arrêt".
• “Résol. d'origine”, “Zone”, “Netteté accentuée”, “Contraste dynamique”, et “NR” peuvent être ajustés même lorsque “4K e-shift” est réglé sur “Arrêt”.
• MPC est l'abréviation de Multiple Pixel Control.

3 Appuyez sur le bouton [MENU] pour quitter

Alterner entre les états avant et après le réglage

Appuyer sur la touche [BEFORE/ABTER] de la télécommande vous permet de basculer entre les états avant l'ajustement (BEFORE) et après l'ajustement (AFTER).

Appuyer sur la touche [P.ANALYZER] de la télécommande affiche l'écran d'analyse. Le fonctionnement varie en fonction de l'état de l'OSD.

1 Appuyez sur le bouton [P.ANALYZER]

Les composants de fréquence de l'image d'entrée sont affichés.

• Les composants de fréquence se distinguent à l'aide de différentes couleurs.
• Lors du réglage du "Résol. d'origine" manuellement, Sélectionnez "4K" si les composants de haute fréquence constituent la majorité, et une résolution inférieure s'il n'y a plus de composants de basse fréquence.

	Rouge Orange Jaune Vert Cyan Bleu Violet
Fréquence	Faible ← Élevé

2 Effectuer les réglages tout en regardant l'écran d'analyse

① Appuyez sur le bouton [MPC] pour afficher le menu de réglage
Vou puez également effectuer des réglages à partir de "Qualité image"→"MPC Niveau" dans le menu.
② Effectuez les réglages selon vos préférences d'après le réglage du "Modes"* sélectionné

• Une fois que l'écran d'analyse est affché, sélectionner "Nettete accentuée" permet d'afficher la zone en "cyan" où l'effet "Nettete accentuée" est appliqué.
  Appuyer sur la touche [P.ANALYZER] alors que "Nettete accentuee" est selectionné permet également d'afficher la zone.
• Une fois que l'écran d'analyse est affchéé, sélectionner "Contraste dynamique" permet d'afficher la zone en "jaune" où l'effet "Contraste dynamique" est appliqué.
  Appuyer sur la touche [P.ANALYZER] alors que "Contraste dynamique" est selectionné permet également d'afficher la zone.
• Une fois que l'écran d'analyse est affché, seLECTIONner "Image liée" ou "NR" permet d'afficher la zone en "magenta" où l'effet "Image liée" ou "NR" est appliqué.
  Appuyer sur la touche [P.ANALYZER] alors que "Image lissée" ou "NR" est sélectionné permet également d'afficher la zone.
• Vous pouvez effectuer des réglages lorsque l'écran d'analyse est affchéé.
  Augmenter la valeur augmente l'effet et la couleur affichée est plus foncée.

3 Appuyez sur la touche [P.ANALYZER] pour quitter l'écran d'analyse

Affiner la qualité d'image

Régler la valeur de sortie de l'image projetée (Gamma)

Yououpouzeajusterlavalueurdesortiedelimagaprojeteeparrapporta l'entree du signalvideo.

Exemple d'ajustement gamma

L'imag globale apparait plus claire par rapport à l'imag d'origine, ce qui rend les zones sombes plus visibles.

Les photos sont uniquement fournies à titre d'illustration.

Augmente le contraste par rapport à l'image d'origine, ce qui donne une plus grande sensation de profondeur.

Les photos sont uniquement fournies à titre d'illustration.

1 Appuyez sur le bouton [GAMMA]

• Chaque pression sur le bouton [GAMMA] change le réglage dans l'ordre.
• Vous pouvez également effectuer des réglages à partir de "Qualité image" "Gamma" dans le menu.
• La valeur de réglage varie en fonction du modele utilisé, ainsi que le "Modes".

Réglages de Gamma pour différent "Profil couleur" X500R

Profil couleur	Paramètres sélectionnables	Description
Standard Cinéma Animation Naturel Scène 3D Cinéma 3D Video 3D Animation 3D Scène Arrêt	Normal	Réglage recommendé pour un visionnage normal.
	Préf. luminosité	Met davantage l'accent sur la luminosité comparé au réglage Normal.
	Préf. contraste	Met davantage l'accent sur le contraste comparé au réglage Normal.
	Préf. gradation	Met davantage l'accent sur la gradation par rapport au réglage Normal.
	Perso 1 à Perso 3	Precise le réglage du gamma en fonction des préférences de l'utilisateur.
x.v.Color	Normal*	Réglage recommancé pour un visionnage normal.

• Lorsque "Profil couleur" est régle sur "x.v.Color", le réglage est établi sur "Normal".

Réglages de Gamma pour différent "Profil couleur" X900R X700R

Profil couleur	Paramètres sélectionnables	Description
Film 1	Film 1	L'image est proche des caractéristiques des films Eastman Kodak Company.
	Film 2	Met davantage l'accent sur la gradation par rapport au réglage "Film 1".
	Perso 1 à Perso 3	Precise le réglage du gamma en fonction des préférences de l'utilisateur.
Film 2	Film 1	L'image est proche des caractéristiques des films FUJIFILM Corporation.
	Film 2	Met davantage l'accent sur le contraste comparé au réglage "Film 1".
	Perso 1 à Perso 3	Precise le réglage du gamma en fonction des préférences de l'utilisateur.
Film 3	Film 1	Met l'accent sur la gradation.
	Film 2	Met l'accent sur le contraste.
	Perso 1 à Perso 3	Precise le réglage du gamma en fonction des préférences de l'utilisateur.
3D Film	Film 1	Met l'accent sur la gradation.
	Film 2	Met l'accent sur le contraste.
	Perso 1 à Perso 3	Precise le réglage du gamma en fonction des préférences de l'utilisateur.
Standard Cinéma 1/Cinéma 2 Animation 1/Animation 2 Video AdobeRGB Scène 3D Cinéma 3D Video 3D Animation 3D Scène 3D Photo Arrêt	Normal	Réglage recommendé pour un visionnage normal.
	Préf. luminosité	Met davantage l'accent sur la luminosité comparé au réglage Normal.
	Préf. contraste	Met davantage l'accent sur le contraste comparé au réglage Normal.
	Préf. gradation	Met davantage l'accent sur la gradation par rapport au réglage Normal.
	Perso 1 à Perso 3	Precise le réglage du gamma en fonction des préférences de l'utilisateur.
x.v.Color	Normal*1	Réglage recommendé pour un visionnage normal.
THX 3D THX	THX*2	Vidéo de la norme THX.

1 Lorsque "Profil couleur" est régèle sur "x.v.Color", le réglage est établi sur "Normal".
2 Lorsque “Profil couleur” est réglé sur “THX”/“3D THX”, le réglage est fixé sur “THX”.

Réglage précis des paramètres de gamma préférés

Vouss pouvez effectuer des réglages précis sur la base du paramètre de réglage de gamma sélectionné.

1 Appuyez sur la touche [ADVANCED MENU] pour afficher le menu gamma

• Vous pouvez également effectuer des réglages à partir de "Qualité image" "Gamma" dans le menu.

2 Ajustez au réglage préfééré

Élément	Description	Réglage
Sélection Couleur	Sélectionnez "Sélection Couleur", et sélectionnez la couleur à ajuster	Blanc/Rouge/Vert/Bleu
Teinte des images	Ajuste automatiquement la luminosité globale pour un résultat bien équilibré sans compromètement la gradation de l'image.	-16 (assombrit l'image pour un effet sous-exposé) à +16 (éclaircit l'image pour un effet surex exposé)
NiveauASF	Ajuste les zones sommes de l'image d'entrée. (Chacun des Blanc/Rouge/Vert/Bleu peuvent être ajustés).Pour cela, utilisez les touches ↓► pour déplacer le curseur.	-7 (assombrit les ombres) à +7 (éclaircit les ombres)
NiveauLUM.	Ajuste les zones claires de l'image d'entrée. (Chacun des Blanc/Rouge/Vert/Bleu peuvent être ajustés).Pour cela, utilisez les touches ↓► pour déplacer le curseur.	-7 (assombrit les surbrillances) à +7 (éclaircit les surbrillances)

• Ce réglage ne peut être effectué lorsque “Profil couleur” est régée sur “x.v.Color”.

Selectionner la valeur par défaut pour effectuer les ajustements

• Lorsqu'un des "Perso 1" à "Perso 3" est sélectionné dans "Gamma", vous pouvez sélectionner un "Réglage de Base".
• Sélectionnez "Réglage de Base", et appuyez sur les touches pour sélectionner une valeur de correction (valeur de réglage) en tant que valeur de base pour le réglage.
• Pour plus de détails sur la valeur de correction (valeur de réglage), reportez-vous à p. 41 et p. 42.

X500R

Lorsque "Modes" est régle sur "Film":

Film 1, Film 2, Import

Lorsque "Modes" est réglé sur une valeur autre que "Film":

• Plus la valeur est faible, plus les zones sombres de l'image deviennent claires. Au même moment, les zones claires apparaitront brûlées.
• Sélectionner "Import" vous permet d'importer des données gamma qui ont été créées en externe. Le réglage d'usine pour "Import" est le même que le réglage "Normal".

Pour plus de détails, veuillez vous reporter à notre site Internet.

http://www3.jvckenwood.com/projector/support/index.html

À propos de l'ajustement gamma

• Lorsque la courbe gamma est une ligne droite : La luminosité et le contraste de l'entrée video seront les mêmes que ceux de la sortie video.
  Zone pour laquelle la courbe gamma est au-dessus de la ligne droite (A): L'entrée video apparait plus claire que la sortie.
  Zone pour laquelle la courbe gamma est au-dessous de la ligne droite (B): La sortie video apparait plus nombre que l'entrée.
  Zone pour laquelle la pente de la courbe gamma est abrupte (ton moyen) (C): La gamme de gris de la sortie video devient plus large et le contraste augmente (D D^)

Réduire la rémanence des images à mouvements rapides (Clear Motion Drive (C.M.D.))

L'interpolation optimale en fonction du contenu est rendue possible avec la nouvelle technique d'interpolation d'image haute définition qui prend en charge les images 3D.

Pour certaines scènes, l'interpolation peut provoquer des distorsions dans l'image. Dans ce cas, réglez sur "Arrêt".

Image d'origine

Interpolation activée

Creation d'images intermédiaires

Creation d'images intermédiaires

1 Appuyez sur le bouton [C.M.D.]

• Chaque pression sur le bouton [C.M.D.] change le mode dans l'ordre suivant: "Arrêt"→"Bas"→"Haut"→"NTSC/24p"→"Arrêt"...

Réglage	Description
Arrêt	L'interpolation n'est pas effectué.
Bas	Adoucit la qualité d'image.
Haut	La qualité d'image devient plus douce que dans le cas du réglage “Bas”.
NTSC/24p	Images videoo 60i/60p telles que celles provenant d'émissions TV ou de DVD. Conviient pour les sources d'images 24 trames d'origine. • Ne fonctionne pas pour les images videoo 24p.

• C.M.D. est l'abréviation de Clear Motion Drive.
• Le bouton [C.M.D.] occupe une position différente sur la télécommande en fonction du modèle utilisé. (p. 17)

Visualisation des images à fort contraste (Ouverture)

JVC a mis au point un algorithme d'analyse de l'image, ce qui permet d'analyser l'état de l'image video en temps réel, et permet de contrôler l'ouverture du diaphragme de façon dynamique selon les informations de l'image.
Cette technologie permet aux utilisateurs de profiter des images video avec un meilleur contraste.

1 Appuyez sur le bouton [LENS AP.]

Chaque pression sur le bouton [LENS AP.] change le réglage dans l'ordre.

Réglage	Description
Auto 1	Le contraste de l'image est amélioré.
Auto 2	Met l'accent sur la gradation.
Manuel	N'effectue pas de contrôle dynamique. SéLECTIONNZ ce réglage pour effectuer le réglage manuellement.

1 Le réglage manuel est désactifé dans les réglages "Auto 1" et "Auto 2". Pour effectuer le réglage manuellement, Sélectionnez "Manuel".
2 Lorsque le réglage est modifié sur Auto après avoir effectué le réglage manuel, la valeur régée manuellement sera utilisé en tant que valeur d'ouverture pour le mode Auto.

Réglages et paramètres dans le menu

Appuyer sur le bouton [MENU] affiche le menu.

Appuyez sur les touches [▲▼▲▶] pour sélectionner un élément, appuyez ensuite sur le bouton [OK] pour confirmer la sélection.

List des éléments de menu

Qualité image

▶ Modes . p. 35
Ajustement noir . p. 47
Puissance lampe . p. 47
Ouverture . p. 47
Editor le nom d'utilisateur . p. 47
Profil couleur p.36
Réglage couleur 48
Temp. Couleur . p. 48
Gamma . p. 41
Teinte des images . p. 48
Niveau sometime/Niveau lum. p. 48
MPC Niveau p. 39
Clear Motion Drive p. 44
▶ Luminosite . p. 49
Contraste . p. 49
▶ Couleur . p. 49
Teinte p.50

Signal d'entrée

Niveau d'entrée p. 50
Espace color. p. 50
Contrôle avec HDMI p. 50
▶Format . p. 51
Progressif p. 51
Masque . p. 51
Paramétrage 3D p. 32
Position image . p. 51

Installation

Contrôle Objectif p.27
Mise au point . p. 27
Zoom. p. 27
Decalage . p. 27
Mire de test . p. 52
Verrouillage p. 52
Sélection des paramètres de l'objet .................... p. 28
Mémorisation de la position de l'objet ............ p. 28
Editor le nom de la mémoire de position de l'objet . p. 28
Centrage écran . p. 52
Cache lentille X900R X700R . p. 52

Décalage pixels p. 53
Type d'installation p.54
▶Trapèze p. 54
Distorsion image . p. 54
Anamorphique p.54
Haute Altitude p. 54
Réglage environnement p. 30

Type Ecran . p. 30

Affichage

▶ Couleur fond p. 58
Position menus . p. 58
Affichage signal p. 58
▶Logo p. 58
▶ Langue p. 58

Fonction

Trigger p. 59
Arrêt Auto p.59
ECO Mode . p. 59
▶ Réseau p. 59
Code telecommande p.60
▶RAZ Cpteur lampe

Informations

Informations p.60

Qualité image

Modes

Yououpouvezreglerla qualite d'image en fonction du type d'imagévido queyou visinneyz.

"Régler le mode d'image" (p. 35)

Ajustement noir

Ajuste le niveau du noir dans une image afin de produit une image plus contrastée.

Réglage	Description
Arrêt	N'effectue pas de correction.
Bas	Mode avec un effet léger.
Haut	Mode avec un effet important.

Puisance lampe

La luminosité de la lampe peut être régée sur "Bas" ou "Haut".

• Le réglage d'usine varie selon les "Modes".
• L'utilisation continue sur le réglage "Haut" peut avoir pour effet d'affaillir la lampe plus vite.

Ouverture

JVC a mis au point un algorithme d'analyse de l'image, ce qui permet d'analyser l'état de l'image video en temps réel, et permet de contrôler l'ouverture du diaphragme de façon dynamique selon les informations de l'image.

Cette technologie permet aux utilisateurs de profiter des images video avec un meilleur contraste.

"Visualisation des images à fort contraste (Ouverture)" (p. 44)
- La fermeture du diaphragme réduit la luminosité et augmente le contraste.
- Plage de réglage: de -15 (ferme) à 0 (ouvre)

Editor le nom d'utilisateur

Vou puez éditer les noms de "User 1" à "User 4" dans le mode image.

• Les caractères utilisables complrennt les caractères alphabetiques (majuscule et minuscule) et numériques, ainsi que les symboles.
• Ne saisisse pas plus de 10 caractères.

Profil couleur

En reglant le "Profil couleur" (informations sur l'espace colorimétrique) par rapport aux "Modes", vous pouvez affiner la qualité d'image en fonction du film que vous visionnez.

Régler le profil couleur (p. 36)

Réglage couleur

Chacune des couleurs est réglabre en fonction des préférences de l'utilisateur.

"Ajuster la couleur préféree (Réglage couleur)" (p. 38)

Temp. Couleur

Pour régler la température de couleur de l'image video.

• Lorsque "Modes" est régle sur "THX" et lorsque "Profil couleur" est régle sur "x.v.Color", le réglage est fixé sur 6500K.
• Lorsque "Modes" est régle sur "4K 50/60p", le décalage ne peut pas être ajusté.

Prérgée

Réglage	Description
Xénon 1 à Xénon 3 X900R X700R* Sélectionnable lorsque "Modes" est réglié sur "Film" ou "Cinéma".	Température de couleur reproduisant les caractéristiques de la lampe au xénon utilisée dans les cinémas. • Xénon 1 : Une couleur de source lumineuse émise par un projecteur de cinéma • Xénon 2 : Une couleur de source lumineuse émise par un projecteur utilisé pour le cinéma numérique • Xénon 3 : Une couleur de source lumineuse qui semble plus froide que celle de "Xénon 2"
De 5500K à 9500K (9 niveaux par incréments de 500 K)	Augmenter la valeur accentue le ton de bleu de l'image video, alors que diminuer la valeur accentue le ton de rouge.
Perso 1 à Perso 3	La température de couleur des images video peut être régliée manuellement et peut être sauvégardée comme un des trois réglages personalisés.
Forte Lum.	Température de couleur privilégiant la luminosité.

Personalisée

Réglage	Description
Gain Rouge, Gain Vert, Gain Bleu	Rôle chaque couleur dans les zones claires de l'image vidéo. • Plage de réglage : de -255 (réduit le ton de rouge/vert/bleu) à 0 (accentue le ton de rouge/vert/bleu)
Offset Rouge, Offset Vert, Offset Bleu	Rôle chaque couleur dans les zones sommes de l'image vidéo. • Plage de réglage : de -50 (réduit le ton de rouge/vert/bleu) à +50 (accentue le ton de rouge/vert/bleu)

Gamma

Yououpouzajusterlavalueurdortiedelimagprojeteeparrapportaentrée du signal video.

"Régler la valeur de sortie de l'image projetée (Gamma)" (p. 41)

Teinte des images

Ajuste automatique la luminosité globale pour un résultat bien équilibré sans comprometre la gradation de l'image.

"Réglage précis des paramètres de gamma préférés" (p. 43)

Niveau nombre/Niveau lum.

Vou puez ajuster la qualite d'image afin de produire un contraste marqu avec la luminosité.

"Réglage précis des paramètres de gamma préférés" (p. 43)

MPC Niveau

Vou puez profiter d'images 4K, expresses et naturelles, avec une plus grande sensation de profondeur.

"Regler les films pour une plus grande nettoyé (Multiple Pixel Control)" (p. 39)

4K e-shift

Permet de commuter la résolution de l'affichage.

• Valeurs de réglage : Marche (4K), Arrêt (2K)

Résol. d'origine

Pour selectionner une résolution pour le contenu que vous visuaizez.

• Valeurs de réglage: Auto, 4K, 1080p, 1080i/720p, et 480p
• Le réglage "Résol. d'origine" par défaut est "Auto", qui commute automatiquement la résolution en fonction du type de signal d'entrée.

Netteté accentuée

Pour ajuster les zones à haute fréquence. Augmenter la valeur augmente la définition pour une qualité d'image plus nette.

• Plage de réglage: De 0 à 100

Contraste dynamique

Pour ajuster les zones de moyenne frquence. Augmenter la valeur augmente le contraste pour une qualite d'image plus dynamique.

• Plage de réglage: De 0 à 100

Image lissée

Pour ajuster les zones à basse fréquence. Augmenter la valeur accroit le flou de l'image pour un effet plus doux.

• Plage de réglage: De 0 à 100

NR

Empêche le bruit devenir trop prononcé.

• Plage de réglage: de 0 (faible) à 10 (fort)

Clear Motion Drive

Pour réduire les images rémanentes qui apparaissent dans les scènes à mouvements rapides.

“Réduire la rémanence des images à mouvements rapides (Clear Motion Drive (C.M.D.))” (p. 44)

Luminosite

Pour régler la luminosité de l'image video.

• Plage de réglage: de -50 (plus nombre) à +50 (plus lumineux)
• Ce réglage ne peut être effectué lorsque “Profil couleur” est réglée sur “x.v.Color”.

Contraste

Pour régler la différence de luminosité afin de produit une image contrastée.

• Plage de réglage: de -50 (peu de différence de luminosité) à +50 (grande différence de luminosité)
• Ce réglage ne peut être effectué lorsque “Profil couleur” est réglée sur “x.v.Color”.

Couleur

Pour régler la densité de la couleur de l'image video.

• Plage de réglage: de -50 (plus clair) à +50 (plus profond)
• Ce réglage ne peut être effectué lorsque “Profil couleur” est réglée sur “x.v.Color”.

Teinte

Pour régler la teinte de l'image video.

• Plage de réglage: de -50 (rougeâtre) à +50 (verdâtre)
• Ce réglage ne peut être effectué lorsque “Profil couleur” est réglée sur “x.v.Color”.

Signal d'entrée

Niveau d'entrée

Pour régler la plage dynamique (gradation) de l'entrée video.

• Si la plage dynamique n'est pas appropriée, les zone claires deviennent surexposées, et les zones sombres deviennent sous-exposées.

Réglage	Description
Auto	Rôle automatiquement le niveau du signal d'entrée.
Standard	Sélectionnéz ce réglage si vous traitez des signaux-video (plage dynamique : 16 - 235).
Amélioré	Sélectionnéz ce réglage si vous traitez des signaux PC (plage dynamique : 0 - 255).
Super blanc	Sélectionnéz ce réglage lors de la saisie des signaux d'un apparil Super White-compatible (plage dynamique : 16 - 255).

• Lorsque Modes est régle sur "THX", le réglage est établi sur "Super blanc".

Espace color.

Pour régler l'espace colorimétrique du signal d'entrée.

Réglage	Description
Auto	DéTECTe automatiquement “YCbCr(4:4:4)”, “YCbCr(4:2:2)” et “RVB”.
YCbCr(4:4:4)	Sélectionné ce réglage pour le traitement de signaux video YCbCr(4:4:4).
YCbCr(4:2:2)	Sélectionné ce réglage pour le traitement de signaux video YCbCr(4:2:2).
RVB	Sélectionnéce réglage pour le traitement de signaux video RVB.

• Le réglage de l'espace couleur est YCbCr(4:2:0) au cours de l'entrée 3840 × 2160/50 Hz, 3840 × 2160/60 Hz.

Contrôle avec HDMI (CEC)

Pour régler la fonction HDMI link.

• Régler sur "Marche" permet de faire fonctionner cet apparéil via une commande exécutée sur l' apparéil connecté, comme la mise sous/hors tension et le changement d'entrée par exemple.

Format

La taille de l'image projetée peut être ajustée de manière optimale en fonction de la taille de l'écran d'origine (rapport).

"Régler la taille de l'image (rapport de format)" (p. 31)

Progressif

Pour convertir le réglage d'interpolation des signaux entrelacés.

Réglage	Description
Auto	Effectue l'interpolation en détectant automatiquement si les signaux entrelacés sont convertis à partir d'images video 24p, comme les images de film, ou les signaux entrelacés de supports video.
Arrêt	Effectue l'interpolation des images video comme des signaux entrelacés de supports video, etc.

Masque

Pour cacher la zone périphérique de l'image au moyen d'un masque (bande noire).

■Arrêt

■ Activé

Masque : bande noire sur toute la périhérie

Réglage	Description
Arrêt	Non masquée.
2.5%	Masque environ 2,5 % de la zone périphérique de l'image.
5%	Masque environ 5,0% de la zone périphérique de l'image.
Perso	Masque environ 0 % à 5 % des quatre côts de l'image.

Paramétrage 3D

Pour paramétre les films 3D pour le visionnage.

"Visionner des films 3D" (p. 32)

Position image (Horizontal/Vertical)

Ajustez la position si les bords de l'image manquent en partie en raison de la temporisation des signaux de synchronisation horizontale et verticale.

• Ce réglage ne peut pas être effectué pendant l'entrée du signal 3D.

Installation

Contrôle Objectif

Mise au point / Zoom / Décalage

Pour ajuster l'objet en fonction de la position de projection

"Régler l'objetif en fonction de la position du projeteur" (p. 27)

Mire de test

Réglage	Description
Marche	Affiche la mire d'ajustement de l'objectif.
Arrêt	Affiche les signaux externes, et n'affiche pas la mire d'ajustement de l'objectif.

Verrouillage

Réglage	Description
Marche	Verrouille l'objectif pour empêcher toute opération erronée sur les ajustements. • La fonction de contrôle de l'objectif est désactivée lorsque “Marche” est sélectionné.
Arrêt	Ne verrouille pas l'objectif.

Selection des paramètres de l'objectif / Mémorisation de la position de l'objectif / Editor le nom de la mémoire de position de l'objectif

Les paramètres Mise au point, Zoom, et Décalage peuvent être sauvégardés ou récapérés, vous pouvez donc passer ainsiment à un ratio d'aspect différent (taille de l'écran) en fonction de l'image.

"Enregistrer et récapierer les paramètres de réglage" (p. 28)

Centrage écran

Ramène la position de l'objet au centre.

Cache lentille X900R X700R

Réglage	Description
Auto	Ouvre/ferme le couvre-objectif en fonction de la mise sous/hors tension de l'appareil.
Ouvrir	Que l'appareil soit mis sous/hors tension, le couvre-objectif reste ouvert.

Décalage pixels

Régler

Pour régler la fonction du réglage sur marche (Mémoire 1 ou Mémoire 2) ou Arrêt.

• Vous pouvez sauvegarder les paramètres séparément lorsqu'une lentille anamorphique est utilisée et lorsque vous utilisez le projecteur avec un écran.

Ajuster la zone

Réglage	Description
Tout	Ajuste l'image entière.
Zone	Permet un réglage précis de chaque zone en divisant l'écran en 11 zones verticales et 11 zones horizontales.

Ajuster la couleur

Pour sélectionner la couleur à ajuster ("Rouge" ou "Bleu").

Ajuster la couleur de la mire

Pour ajuster la couleur de la mire sur "Blanc" ou "Jaune / Cyan".

Réglage(Pixels)

Lorsque "Ajuster la zone" est regle sur "Tout", l'ajustement peut etre effectue en se déplaçant par unités de un pixel sur I'écran de la couleur sélectionnée dans "Ajuster la couleur".

"Tout réglage(Pixels) Procedure opérate" (p. 55)

• Ce réglage ne peut être effectué lorsque “Ajuster la zone” est régée sur “Zone”.

Réglage	Description
H (Horizontal)	Plage de réglage : de -2 (déplace le rouge/bleu vers la gauche) à +2 (déplace le rouge/bleu vers la croite)
V (Vertical)	Plage de réglage : de -2 (déplace le rouge/bleu vers le bas) à +2 (déplace le rouge/bleu vers le haut)

Réglage(Fines)

Lorsque "Ajuster la zone" est regle sur "Tout", l'ajustement peut etre effectue en se déplaçant par unités de 1/16 de pixel sur I'ecran de la couleur selectionnee dans "Ajuster la couleur".

"Tout réglage(Fines) Procedure opérate" (p. 56)

Lorsque "Ajuster la zone" est regle sur "Zone", l'écran est divisé en 11 zones verticales et 11 zonesizontales, et le réglage précis de chaque zone est possible.

"Zone réglage Procedure opératione" (p. 57)

Réglage	Description
H (Horizontal)	Plage de réglage : de -31 (déplace le rouge/bleu vers la gauche) à +31 (déplace le rouge/bleu vers la droite)
V (Vertical)	Plage de réglage : de -31 (déplace le rouge/bleu vers le bas) à +31 (déplace le rouge/bleu vers le haut)

R.A.Z.

Restaure tous les paramètres d'ajustement des pixels aux valeurs d'usine.

Type d'installation

Pour régler sur "Proj. Avant", "Plafond AV", "Rétro projet." ou "Plafond AR" en fonction du type d'installation du projecteur.

• "Proj. Avant" ou "Plafond AV" est régle lorsque le projecteur est installé à l'avant par rapport à l'écran.
• "Rétro proj." ou "Plafond AR" est régle lorsque le projecteur est installé à l'arrière par rapport à l'écran.

Trapèze

Pour corriger toute distorsion trapézoidale se produit lorsque le projecteur est inclé par rapport à l'écran.

• Plage de réglage vertical : De -16 à +16

1 L'augmentation de la valeur change légèrement l'aspect.
2 Lorsque "Distorsion image" est régle, "Trapèze" est grise et ne peut pas être ajusté.

Distorsion image

Pour corriger la distorsion de l'écran de projection qui se produit lors de la projection d'images sur un écran incurve.

• Plage de réglage: De 0 à 16
• Lorsque "Trapèze" est régle, "Distorsion image" est grise et ne peut pas être ajusté.

Anamorphique

Configurez ce paramètre lorsqu'un objectif anamorphoseur est utilisé.

Réglage	Description
A	Projette l'image 2,35:1 en l'étirant dans le sens vertical seulement.
B	Projette l'image 16:9 en la compressant dans le sens horizontal seulement.
Arrêt	Projette l'image 2,35:1 sans aucun changement.

Haute Altitude

Réglez sur "Marche" lorsque le projecteur est utilisé à un endroit où la pression atmosphérique est faible (plus de 900 m au-dessus du niveau de la mer).

Réglage environnement

En configurant "Réglage environnement" selon l'environnement de visionnage, la correction et le réglage de la qualité d'image par rapport aux différences d'environnement sont effectués automatiquement et ce, pour minimiser toute incidence sur la qualité d'image.

"Régler automatiquement la qualité d'image en fonction de l'environnement de visionnage" (p. 30)

Type Ecran

En sélectionnant le mode de correction optimale en fonction des caractéristiques de l'écran utilisé, il est possible d'effectuer des corrections afin de reproduire des images naturelles aux couleurs équilibrées.

"Réglez Type Ecran" (p. 30)

Un cadre apparait au centre de l'image (le dégradé est accentué dans l'illustration, mais pas dans l'image réelle). Le ton de noir actuel est affchéé sur le côté droit. Réglez en conséquence jusqu'à ce que la ligne de démarcation avec le cadre de gauche ne soit plus visible.

Tout réglage(Pixels) Procedure opératione

Pour effectuer des réglages généraux pour une légère aberration chromatique dans le sens horizontal/vertical des images video.

① Réglez "Ajuster la zone" sur "Tout"
② Sélectionnez "Ajuster la couleur" et "Ajuster la couleur de la mire"
③ Sélectionnez “Réglage(Pixels)” et appuyez sur le bouton [OK]

• La mire et la fenêtre de réglage (Pixel) sélectionnées sont affichées.

④ Appuyez sur le bouton [OK] pour passer au mode de réglage
⑤ Utilisez les touches [▲▼▲] pour déplacer et régler les pixels dans le sens horizontal et vertical à travers la totalité de l'écran.

• Le paramètre de réglage apparaît au centre de la fenêtre de réglage (Pixel).

⑥ Une fois le réglage terminé, appuyez sur le bouton [BACK] pour quitter le mode de réglage

Guide de fonctionnement de la télécommande

Nom du bouton	Description de l'opération
[GAMMA]	Change “Ajuster la couleur”.
[COLOR TEMP.]	Bascule entre “Réglage (Pixels)” et “Réglage(Fines)”. • Passe à “Réglage (Pixels)” lorsque “Ajuster la zone” est réglé sur “Zone”.
[COLOR P.FILE]	Change “Ajuster la couleur de la mire”.
[PIC ADJ.]	Change “Ajuster la zone”. • Un curseur de zone apparaît sur la mire lorsque le réglage “Zone” est sélectionné.

Tout réglage(Fines) Procedure opératione

Pour effectuer des réglages généraux sur le décalage de la totalité de l'écran à l'aide de “Réglage (Pixels)”, et en effectuant ensuite des réglages précis.

① Réglez "Ajuster la zone" sur "Tout"
② Sélectionnez "Ajuster la couleur" et "Ajuster la couleur de la mire"
③ Sélectionnez Réglage(Fines) et appuyez sur le bouton [OK]

• La mire et la fenêtre de réglage fin sélectionnées sont affichées.
• La plage d'ajustement peut être plus petite en fonction des pixels étant ajustés sur la totalité de l'écran.

④ Appuyez sur le bouton [OK] pour passer au mode de réglage
⑤ Utilisez les touches [▲▼▲▶] pour déplacer et régler les pixels dans le sens horizontal et vertical à travers la totalité de l'écran.

• Le paramètre de réglage apparaît au centre de la fenêtre réglage fin.

Paramètre de réglage

Indique la valeur de décalage maximale et minimale de la totalité de l'écran. (Max. / Min.)

⑥ Une fois le réglage terminé, appuyez sur le bouton [BACK] pour quitter le mode de réglage

REMARQUE

• Si le décalage maximal de l'ensemble de l'écran de H (sens horizontal) et de V (sens vertical) sont tous deux de "31", vous ne pouvez pas seLECTIONner une valeur plus grande que le réglage affiché même si le paramètre de réglage est plus petit que la valeur maximale.
• Si le décalage minimal de l'ensemble de l'écran est de "-31", vous ne pouvez pas seLECTIONner une valeur plus petite que le réglage affché même si le paramètre de réglage est plus grand que la valeur minimale.

Zone réglage Procedure opératione

Pour régler précisément les décalages sur une partie de l'écran après avoir régle le décalage de l'ensemble de l'écran au moyen de "Réglage (Pixels)" et de "Réglage(Fines)".

• Pour les réglages partiels, l'écran peut être divisé verticalément et horizontallyient en 10 sections.

① Réglez “Ajuster la zone” sur “Zone”
② Sélectionnez "Ajuster la couleur" et "Ajuster la couleur de la mire"
③ Sélectionnez Réglage(Fines) et appuyez sur le bouton [OK]

• La mire et la fenêtre de réglage de zone sélectionnées sont affichées.
• La plage d'ajustement peut être plus petite en fonction des pixels étant ajustés sur la totalité de l'écran.

④ Appuyez sur les touches [▲▼▲▶] pour déplacer le curseur vers le point à ajuster
⑤ Appuyez sur le bouton [OK] pour passer au mode de réglage
⑥ Utilisez les touches [▲▼▲] pour déplacer et régler les pixels dans le sens horizontal et vertical à travers la totalité de l'écran.

• Le paramètre de réglage apparaît au centre de la fenêtre de réglage de zone.

⑦ Une fois le réglage terminé, appuyez sur le bouton [BACK] pour quitter le mode de réglage

Affichage

Couleur fond

Pour régler la couleur de l'arrière-plan sur "Bleu" ou "Noir" lorsqu'il n'y a pas d'entree de signal.

Position menus

Pour régler la position d'affichage du menu.

Affichage signal

Réglage	Description
Marche	Affiche la borne d'entrée pendant 5 secondes lorsque l'entrée est changée.
Arrêt	Ne s'affiche pas.

Logo

Réglage	Description
Marche	Affiche le logo “D-ILA” pendant 5 secondes lors du démarriage.
Arrêt	Ne s'affiche pas.

Langue

Pour régler la langue d'affichage sur "日本語", "English", "Deutsch", "Español", "Italiano", "François", "Portugués", "Nederlands", "Svenska", "Norsk", "Pyccsny", "中文" ou "繁體中文".

Fonction

Pour configurer s'il faut fournir une sortie 12 V vers des dispositifs tels qu'un écran externe équipé d'une fonction de déclenchement.

Trigger

Réglage	Description
Arrêt	Pas de sortie.
Marche (Alim...)	Émet des signaux de contrôle (12 V) à partir de la borne Trigger lorsqu'ell'appareil est allumé. •Après la mise hors tension,la sortie s'arrête lorsqu'ell'appareil passa au mode veille une fois le refroidissement terminé. •En mode veille,il est aussi possible d'émettre des signaux en appuyant sur le bouton [OK].
Marche (anam.)	Émet des signaux de contrôle lorsque le réglage "Anamorphique" est passé de "Arrêt" à"A" ou"B".

Arret Auto

Pour définit la durée avant que l'appareil ne s'éteigne automatiquement lorsque le projecteur n'est pas utilisé.

• Valeurs de réglage: “1 heures”, “2 heures”, “3 heures” et “4 heures”

ECO Mode

Pour régler le "ECO Mode", ce qui réduit la consommation d'énergie lorsque le projecteur est en état de veille.

Réseau

Réglage	Description
Marche	Réduit la consommation d'énergie en mode veille. • S'il n'y a pas de transmission de signal et d'opération pendant 30 minutes alors qu'une image est projetée, l'alimentation est coupée automatiquement.
Arrêt	Réglez sur “Arrêt” si la communication RS-232C/LAN est effectué ou si la fonction HDMI link est utilisée en mode veille.

Définissez les paramètres ci-dessous pendant le contrôle externe tel qu'à partir d'un PC ou d'un smartphone.

Réglage		Description
Client DHCP	Marche	Obtient automatiquement l'adresse IP à partir du serveur DHCP du réseau connecté.
	Arrêt	Pour configurer manuellement les réglages réseau.
Adresse IP		Pour configurer l'adresse IP.
Masque ss-réseau		Pour configurer le masque de sous-réseau.
Passerelle		Pour configurer la passerelle par défaut.
Adresse MAC		Affiche l'adresse MAC de l'appareil.
Enregistrer		Applique les réglages réseau.

Glossaire de la terminologie réseau

DHCP

: Abbréviation de Dynamic Host Configuration Protocol. Il s'agit d'un protocole réseau qui permet d'attribuer automatiquement une adresse IP au dispositif connecté.

Adresse IP

: Caracteres numériques permettant d'identifier le dispositif connecté au réseau.

Masque ss-réseau

: Caracteres numériques définissant le nombre de bits pour l'adresse réseau, qui est un segment de l'adresse IP.

Passerelle

: Serveur pour communiquer au-delà du réseau divisé par le masque de sous-réseau.

Adresse MAC

: Abbreviation deresse Media Access Control. Il s'agit d'un numero unique a chaque carte reseau. À chaque carte reseau est attribuée une adresse MAC unique.

Code télécommande

Pour changer le code de la télécommande.

• Vous doivent désigné le contrôle sur la responsabilité de l'entreprise et au-delà des clients.

Sur la télécommande, appuyez simultanément sur les boutons [MENU] et [BACK] pendant trois secondes ou plus pour changer le code.

• Le rétroéclairage de la télécommande clignote 3 fois : remplacez le code de la télécommande par “A”
  Le retroéclairage de la télécommande clignote 2 fois : remplacez le code de la télécommande par "B"

Réglage	Description
A	Remplacez le code de la télécommande “B” par “A”.
B	Remplacez le code de la télécommande “A” par “B”.

RAZ Cpteur lampe

Pour remetre le temps d'utilisation de la lampe à "0".

“Réinitialiser le temps d'utilisation de la lampe” (p. 63)

Informations

Réglage	Description
Entrée	Affiche la borne d'entrée video.
Source (s'affiche uniquement lors de l'entrée du signal video)	Affiche la source d'entrée.
Résolution (s'affiche uniquement lors de l'entrée du signal PC)	Affiche la résolution de l'image.
Fréquence H (s'affiche uniquement lors de l'entrée du signal PC)	Affiche la fréquence horizontal.
Fréquence V (s'affiche uniquement lors de l'entrée du signal PC)	Affiche la fréquence vertical.
Profondeur couleur	Affiche la profondeur chromatique du signal video entrant. • Ne s'affiche pas dans le cas de YCbCr(4:2:2). • S'affiche lorsque des informations concernant la profondeur chromatique sont reçues du périphérique source.
Espace color.	Affiche l'espace couleur du signal d'entrée.
Temps lampe	Affiche le temps d'utilisation de la lampe.
Version	Affiche la version du micrologiciel.
PS Ver.	Affiche la version des données de la qualité d'image.

Remplacement de la lampe

La lampe est un produit consommable. Si l'image apparait nombre ou si la lampe s'estint, remplacez la lampe.

Lorsque le moment de remplacer la lampe approche, l'utilisateur est averti par un message affiché sur I'ecran et par I'indicateur. (p. 78)

Procedure de remplacement de la lampe

ATTENTION

• Ne mettez pas vos mains dans l'ouverture de la lampe. Cela peut entraîner une dépréciation significative de l'équipement, ou provoquer des blessures ou des décharges électriques.
• Ne remplacez pas la lampe immédiatement après avoir utilisé l'appareil. Laissez-le refroidir au moins une heures avant de procéder au remplacement. La température de la lampe est encore élevée et cela peut provoquer des brûlures.
• Ne faites pas subir de chocs à la lampe. Cela pourrait la détruire.
• N'utilise pas de dépoussierant à gaz inflammable pour nettoyer les pieces internes de l'appareil. Cela peut provoquer un incendie.
• N'utilisez que des pieces d'origine pour replacer le module de lampe. De plus, n'essayez jamais de réutiliser un module de lampe usageé. Cela pourrait entrainer un dysfonctionnement de l'appareil.
• Ne touchez pas la surface de la nouvelle lampe. Cela peut raccourcir la durée de vie de la lampe et la faire brûler.
• Lors du remplacement de la lampe, veillez à ne pas vous blesser car la lampe peut se briser.
• Lors du remplacement de la lampe d'un projecteur suspendu au plafond, le travail en hauteur est nécessaire. Il s'agit d'une opération dangereuse. Veuillez consulter notre centre de service.

Débranchez le cordon d'alimentation de la prise de courant.

Retirez le couvercle de la lampe

• Retirez la vis du couvercle de la lampe à l'aide d'un tournevis .

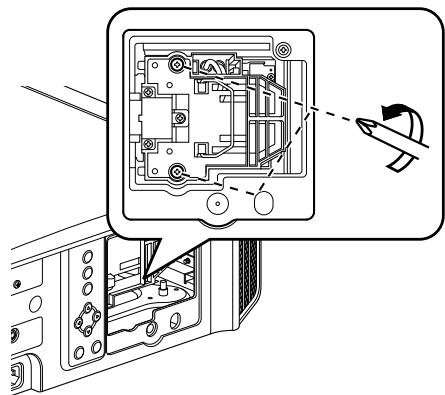

Desserrez les vis de la lampe

• Desserrez les vis à l'aide d'un tournevis .

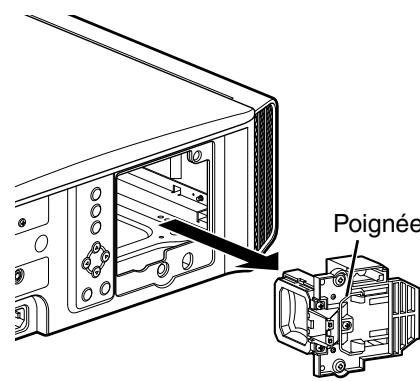

Retirez le module de la lampe

• Saisissez la poignée et sortez le module de la lampe.

5

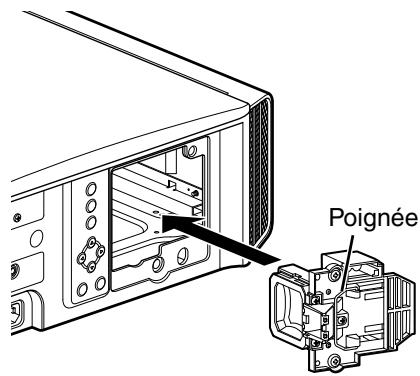

Installez le nouveau module de la lampe

6 Serrez les vis de la nouvelle lampe

• Serrez les vis à l'aide d'un tournevis .

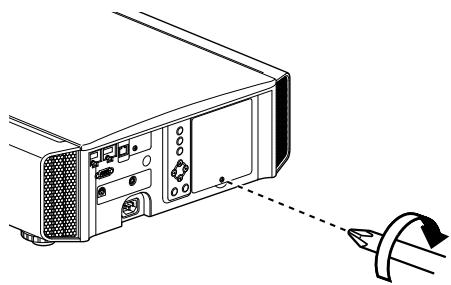

7 Fixez le couvercle de lampe

• Insérez les deux pattes en haut et en bas du couvercle de la lampe dans l'appareil.
• Serrez les vis à l'aide d'un tournevis .

REMARQUE

Durée de vie de la lampe

• Lorsque la lampe est utilisé avec "Puisance lampe" régle sur "Bas", la durée de vie de la lampe de cet apparéil est d'environ 4000 heures. Il s'agit d'une durée d'utilisation moyenne et non d'une valeur garantie.
• Selon les conditions de fonctionnement, il se peut que la durée d'utilisation de la lampe n'atteigne pas 4000 heures.
• Lorsque la lampe a atteint la fin de sa durée de vie, elle se détiroi réapidement.
• Lorsque l'image videoe apparait sombre, lorsque la tonalité chromatique ne semble pas naturelle ou lorsque l'image vacille, remplacez rapidement la lampe par un nouvelle lampe.

Acheter une lampe

Veuillez consultier votre revendeur agree ou le centre de service le plus proche.

Lampe Numéro d'article : PK-L2312U
Ne convient pas pour l'éclairage domestique.
Les lampes ayant un numéro d'article différent ou étant conçues pour d'autres modèles de projecteur ne peuvent pas été utilisées.

Informations sur la lampe

Une lampe à mercure à ultra haute pression avec une haute pression interne est utilisé dans le projecteur.

En raison des caractéristiques de cette lampe, elle peut brûler en provoquant un bruit important ou s'éteindre lorsqu'elle est soumise à un choc ou encore après uneutilisation pendant une période prolongée (le tempsavant que la lampe ne brûle ou ne s'éteigne varie considérablement en fonction de chaque lampe ainsi que des conditions de fonctionnement).

Après le remplacement de la lampe

• Ne placez pas la lampe que vous venez desterolir à la portée d'enfants ou à proximite d'éléments inflammables.
• Mettez au rebut les lampes usagées de la même façon que les lampes fluorescentes. Suivez les règlements de votre communauté locale pour sa mise au rebut.

Réinitialiser le temps d'utilisation de la lampe

Réinitialisez le temps d'utilisation de la lampe lorsqu'you'verez remplace la lampe. Il offre une duréeestimative pour le remplacement de la lampe

Réinitialiser la temps d'utilisation de la lampe à partir de l'écran de menu

1 Appuyez sur le bouton [MENU] pour afficher le menu
2 Sélectionnez "Fonction" "RAZ Cpteur lampe" à partir du menu

3

Sur l'écran "Voulez-vous remetre à zéro la durée d'utilisation de la lampe?", Sélectionnez "Oui" et appuyez sur le bouton [OK]

• Le temps d'utilisation de la lampe est remis à 0.

Réinitialiser le temps d'utilisation de la lampe à l'aide de la télécommande

1 Branchez le cordon d'alimentation a la prise de courant

2

Assurez-vous d'utiliser la télécommande en mode veille (le cordon d'alimentation est branché à la prise de courant mais l'appareil n'est pas allumé)

Appuyez dans l'ordre indiqué.
- Àprous avoir appuyé sur un bouton, assurez-vous d'appuyer sur le suivant en moins de deux secondes. Appuyez sur le dernier bouton pendant au moins deux secondes.

Appuyez pendant 2 seconds ou plus.

• Les indicateurs "LAMP" et "STANDBY/ON" clignotent à tour de role pendant trois secondes. L'appareil passée ensuite en mode veille.

REMARQUE

• Réinitialisez le temps d'utilisation de la lampe uniquement une fois cette dernière replacée. Si le temps d'utilisation est réinitialisé lorsque la lampe est en cours d'utilisation, vous risquez de perdre la trace du moment de remplacement de la lampe. Ceci peut conduire à utiliser la lampe au-delà de sa limite d'utilisation, et par conséquent entraîner son éclatement.

Entretien du boîtier et de la télécommande

• Essuyez doucement la saleté présente sur le boitier avec un chiffon doux.

• S'il est extrémement sale, imbibez un chiffon d'eau, essorez-le et utilisez-le pour nettoyer la saleté avant d'essuyer le boitier avec un chiffon sec.
  Veillez a respecter les consignes suivantes pour eviter une dégradation du boitant ou l'atteinte de son revetement peint.

• Ne le nettoyez pas avec un diluant ou du benzène

• Ne le laissez pas en contact prolongé avec des produits en plastique ou en caoutchouc
• Ne pulverizez pas de produits chimiques volatiles comme un insecticide

Nettoyage et remplacement du filtré

Nettoyez le filtrre régulierement faute de quoi l'efficacité de l'entrée d'air risque de diminuer, et un dysfonctionnement pourrait survenir.

ATTENTION

Assurez-vous de débrancher le cordon d'alimentation de la prise de courant avant de nettoyer ou de replacer le filtré.
- Avant de returner cet appeareil et de le poser sur le sol ou sur une table, assurez-vous d'avoir placé un chiffon doux à l'avance pour éviter que le projecteur ne soit rayé.

1 Retirez le filtré interne

2 Nettoyez le filtré

• Lavez le filtré avec de l'eau et séchez-le à l'abri du soleil.
• Si le filtré est extrémement sale, nettoyez-le avec un détergent neutre. Portez des gants en caoutchouc lors de l'utilisation d'un détergent neutre.
• Àprous avoir nettoyé le filtré à l'eau, assurez-vous qu'il est complètement sec avant de le remettre en place. Sinon, une décharge électrique ou un dysfonctionnement pourrait survenir.
• Ne nettoyez pas le filtré avec un aspirateur ou de l'air compré. Le filtré estSouple et pourrait être facilement endommagé.

3 Réinstallez le filtrre interne

Si le filtré est endommagé ou trop sale pour être nettoyé

• Remplacez-le par un nouveau filtre. Un filtre sale salira les pieces internes de l'appareil et entraînera l' apparition d'ombres sur l'image video.
• Pour acheter un nouveau filtré ou s'il y a de la saleté sur des pieces internes de l'appareil, consultez votre revendeur/agréé ou le centre de service le plus proche.
• Filtre interne (filtre remplaçable)
  Numéro d'article : PC010661199

Dépannage

Avant d'envoyer en réparationVoteeappareilàvotrevendeuragreeveuillezverifierlespointssuivants.

Les phénomènes suivants ne sont pas des symptômes de dysfonctionnement.

Vou ne devez pas vous inquieter des symptomes suivants si vous ne constaze aucune anomalie à l'écran.

• Une partie de la face avant ou supérieure de l'appareil est chaude.
  L'appareil émet un craquement.
• Un bruit lié à son fonctionnement provient de l'intérieur de l'appareil.
• Une tache de couleur apparait sur certains écrans.

Cet apparéil est un apparéil numérique. Il peut cesser de fonctionner normalement en raison d'électricité statique ou de bruit.

Effectuez les opérations suivantes lorsque de tels dysfonctionnements se produit.

① SI l'appareil est en mode veille, débranche l'alimentation électrique et rebranchez-la.
② Appuyez sur le bouton / I [STANDBY/ON] de l'unité principale pour la remettre sous tension

Lorsque "Haute Altitude" est reglé sur "Marche" et que "Puisance lampe" est régé sur "Haut" en mode 3D, le ventilateur fera plus bruit que d'habitude car il a été concu pour fonctionner à haute vitesse en mode 3D.

Il n'y a pas de courant

Vérification	Action	Reportez-vous à
Le cordon d'alimentation électrique est-il branché?	Insérez fermement la prise du cordon d'alimentation.	p. 24
Le couvercle de la lampe est-il correctement fermé?	Si l'appareil est en mode veille, débranchez le cordon d'alimentation et fermez le couvercle de la lampe correctement. Rebranchez ensuite le cordon d'alimentation.	p. 62
La lampe est-elle en mode de refroidissement?	Après avoir quitté le mode de refroidissement, rallumez l'appareil.	p. 26

L'alimentation s'arrête automatiquement

Vérification	Action	Reportez-vous à
La “ECO Mode” a-t-elle été configurée ?	Réglez “ECO Mode” sur “Arrêt”.	p. 59
La “Arrêt Auto” a-t-elle été configurée ?	Réglez “Arrêt Auto” sur “Arrêt”.	p. 59
Les entrées et sorties d'air sont-elles bloquées ?	Laissez un espace libre suffisant lors de l'installation de l'appareil	p. 14, 15 p. 19
Le filtrte est-il sale ?	Nettoyez le filtrte.	p. 64

L'image video n'apparait pas

Vérification	Action	Reportez-vous à
Le bon type d'entrée externe a-t-il été sélectionné?	Sélectionnez le bon type de borne d'entrée externe.	p. 25
Le périphérique audiovisuel est-il allumé?	Allumez le périphérique audiovisuel et lancez la lecture de la vente.	p. 22
Le périphérique audiovisuel est-il correctement raccordé?	Raccordez correctement le périphérique audiovisuel.	p. 22
Le périphérique audiovisuel émet-il les bons signaux matériel?	Réglez correctement le périphérique audiovisuel.	p. 22
Le cable utilisé est-il un cable certifié HDMI ?	Utilisez un cable haute vitesse certifié HDMI. De plus, utilisez un cable aussi court que possible.	p. 22
“Contrôle avec HDMI" est-il réglé sur "Marche"?	Si l'image video n' apparait pas lorsque “Contrôle avec HDMI" est réglé sur "Marche", réglez sur "Arrêt" et rallumez cet apparéil et le dispositif externe.	p. 50
L'image video est-elle temporairement masquée ?	Appuyez sur le bouton [HIIDE]	p. 25

Les images 3D ne s'affichent pas

Vérification	Action	Reportez-vous à
Voyez-vous deux images affichées côte à côte ?	Réglez “Format 3D” sur “Côte à côte” Les images video dans le format “Côte à côte” peuvent ne pas être reconnues automatiquement dans le cas des images video 3D.	p. 33
Est-ce qu'un dispositif intermédiaire (amplificateur AV, diviseur, etc.) est en cours d'utilisation ?	Branchez l'appareil source directement au projecteur, et vérifie s'il y a une amélioration de l'état. Si l'état s'améliore, il est probable qu'il n'est pas dû à un dysfonctionnement du projecteur.	p. 22
Le cable utilisé est-il un cable certifié HDMI ?	Utilisez un cable haute vitesse certifié HDMI. De plus, utilisez un cable aussi court que possible.	p. 22
Les LUNETTES 3D sont-elles allumées ?	Si vous utilisez les PK-AG3LUNETTES 3D ou PK-AG2, mettez-les sous tension manuelle.	Vérifiez le manuel d'instructions des LUNETTES 3D et de l'EMETTEUR DE SYNCHRO 3D.
Les LUNETTES 3D sont-elles chargées ?	Vérifiez si la batterie PK-AG1 du LUNETTES 3D est épuisée, et si PK-AG2 et PK-AG3 sont charges.
Les LUNETTES 3D et l'éMETTEUR DE SYNCHRO 3D sont-ils trop loin l'un de l'autre ?	Placez-les à la distance appropriée.

L'image video 3D ne semble pas naturelle
L'image video ne semble pas naturelle

Vérification	Action	Reportez-vous à
Y a-t-il une superposition des images videoo?	S'il y a une superposition des images videoo partielle, cela est dû à un phénomène de diaphonie. Dans ce cas, ajustez “Suppr. Diaphonie” en conséquence.	p. 34
	S'il y a une superposition des images videoo partielle, cela est dû à un phénomène de diaphonie. Ce phénomène se produit souvent lorsqu'il y a des changements drasticiques dans la luminosité. Dans ce cas, réglez Puissance lampe à “Haut”	p. 47

Les couleurs ne sont pas naturelles

Vérification	Action	Reportez-vous à
L'espace colorimétrique du signal d'entrée est-il correctement régledé?	La couleur peut ne pas s'avérer naturelle lorsque le signal d'entrée est différent de celui dans le réglage du projecteur. Réglez le "Espace color." pour "Signal d'entrée" correctement.	p. 50
L'image est-elle correctement réglée?	Ajustez "Couleur" et "Teinte" en conséquence.	p. 49, p. 50
Le péripérisque audiovisuel est-il correctement raccordé?	Raccodez correctement le péripérisque audiovisuel.	p. 22

• L'image video peut apparaitre légèrement rougeâtre immediatement après le démarrage. Il ne s'agit pas d'une anomalie de fonctionnement.

L'image video est floue

Vérification	Action	Reportez-vous à
La mise au point est-elle correctement réglée ?	Réglez la mise au point.	p. 27
L'appareil est-il placé trop après ou trop loin de l'écran ?	Installez l'appareil à la bonne distance de l'écran.	p. 75

L'image video vacille

Vérification	Action	Reportez-vous à
Voyez-vous une superposition d'images video, horizontally etendues?	Dans ce cas, réglez “Format 3D” à “Auto”	p. 33
Est-ce que vous regardez des images video sous un éclairage fluorescent?	Ceci est dû aux interférences entre les lunettes 3D avec les scintillements de la lumière fluorescente. Visionner avec la lumière fluorescente sur arrêt.	—

• Des vacillements peuvent parfois survenir lors de la mise en marche du projecteur, ou immédiatement après que le projecteur est passé d'un montage au sol à un montage au plafond. Ceci est attribué à la lampe ou au mecanisme d'entrainment, et n'est probabilité pas dû à un dysfonctionnement du projecteur.

L'image projetée est nombre

Vérification	Action	Reportez-vous à
La lampe est-elle proche de la fin de sa durée de vie?	Vérifiez le temps d'utilisation de la lampe dans le menu “Informations”. Préparez une nouvelle lampe ou remplacez-la)dés que possible lorsqu'elle approche de sa limite de durée de vie.	p. 60 p. 61
Est-ce que l'ouverture du diaphragme est fermée?	Réglez “Ouverture” à “Auto 1” ou “Auto 2”, ou réglez à “Manuel” et ouvre manuellement l'ouverture du diaphragme.	p. 44
“Puisance lampe” est-il réglé sur “Bas”?	Réglez “Puisance lampe” sur “Haut”	p. 47

L'image video apparait horizontally (verticalment) etendue

Vérification	Action	Reportez-vous à
“Format 3D” est-il régle sur “Côte à côte”?	Réglez “Format 3D” sur “Auto”	p. 33
Est-ce que “Anamorphique” est régle sur un réglage autre que “Arrêt”?	Réglez “Anamorphique” sur “Arrêt”	p. 54

Des rayures apparaisent sur I'ecran

Vérification	Action	Reportez-vous à
Est-ce que la matière de l'écran a un motif régulier?	Des franges d'interférence peuvent parfois se produit entre la trame de l'écran et les pixels. Veuillez consulter le revendeur agréé.	—

Absence d'images video

Vérification	Action	Reportez-vous à
Le masque d'écran a-t-il été configuré ?	Réglez “Masque” sur “Arrêt”.	p. 51
La position de l'affichage est-elle décalée ?	Modifiez la valeur de “Position image” de manière à ce que l'intégrality de l'image apparaissée à l'écran.	p. 51

La télécommande ne fonctionne pas

Vérification	Action	Reportez-vous à
Les piles sont-elles correctement insérées ?	Assurez-vous que les pôles (⊕∘) correspondant bien lors de la mise en place des piles.	p. 18
Les piles sont-elles déchargées ?	Remplacez les piles.	p. 18
Y a-t-il un objet qui bloque la communication entre la télécommande et le capteur de télécommande ?	Enlevez tout objet faisant obstruction.	p. 18
La télécommande est-elle tenue trop loin de l'appareil ?	Tenez la télécommande plus pres du capteur lors de son utilisation.	p. 18
Les LUNETTES 3D IR (infrarouge) et l'EMETTEUR DE SYNCHRO 3D sont-ils en cours d'utilisation ?	Comme il existe une possibilité d'interférence de signal, lorsque vous utilisez les LUNETTES 3D IR (infrarouge) avec l'EMETTEUR DE SYNCHRO 3D, essayez d'ajuster l'orientation de l'EMETTEUR DE SYNCHRO 3D.	p. 32

Le couvre-objectif ne se ferme pas

Vérification	Action	Reportez-vous à
“Cache lentille” est-il régle sur “Ouvrir”?	Réglez “Cache lentille” sous “Contrôle Objectif” dans le menu de configuration sur “Auto”.	p. 52

Du bruit se fait entendre

Vérification	Action	Reportez-vous à
L'évent de sortie d'aération est-il bloqué? L'appareil est-il utilisé près d'un radiateur ou d'un climatiseur?	Vérifiez les conditions d'installation du projecteur. Lorsque la températe autour du projecteur est élevé, la vitesse de rotation du ventilateur augmente afin de protégger le projecteur, d'où un bruit de fonctionnement plus bryant.	p. 19
Est-ce que vous visionnez des images video 3D?	"Puisance lampe" est automatiquement régle sur "Haut" pour facilititer la visualisation des images video 3D, d'où un bruit de fonctionnement plus bryant. Si vous étés géné par le bruit, réglez-le sur "Bas".	p. 47
Est-ce que le "Modes" ou "Profil couleur" a changé?	Le bruit de fonctionnement est généré par le filtre cinéma. Il ne s'agit pas d'une anomalie de fonctionnement.	—
Avez-vous changé le réglage "4K e-shift" de "MPC Niveau"?	La commutation sonore est généré. Il ne s'agit pas d'une anomalie de fonctionnement.	—

Il y a des petits points noirs ou de couleur sur l'écran

La construction de l'appareil D-ILA fait appel à des technologies de haute précision mais il est possible de constater l'absence de quelques pixels (moins de 0,01 %) ou la présence permanente de pixels actifs. Il ne s'agit pas d'une anomalie de fonctionnement.

Lorsque les messages suivants apparaisent…

Message	Description	Action
Pas de signal	• Aucun apparéil n'est raccordé à la borne d'entrée • La borne d'entrée est raccordée mais il n'y a pas de signal	Activez l'entrée des signaux-video.
HDMI-1	Un signal video qui ne peut pas être utilisé avec cet apparéil a été inséré (les noms des bornes d'entrée comme “HDMI-1” et “HDMI-2” seront affichés en jaune).	Traitez des signaux video pris en charge. (p. 77)
Remplacement de la lampe Retour BACK	Ce message s'affiche lorsque le temps cumulé d'utilisation de la lampe a dépassé 2900 heures. Pour effacer le message, appuyez sur la touche [BACK] sur le panneau de commande du projecteur ou de la télécommande.	Préparez une nouvelle lampe et remplacez-la dès que possible. ÀpRES avoir remplaceé la lampe, réinitialisez son temps d'utilisation. (p. 61, 63)

Contrôle externe

Il est possible de contrôler cet apparéil en le connectant à un ordinateur au moyen d'un cable croisé RS-232C (D-sub à 9 broches).

Il est possible de contrôler ce projecteur en le connectant à un PC par l'intermédiaire d'un réseau informatique avec un cable LAN pour envoyer des commandes de contrôle au projecteur.

“Réseau”(p.59)
- Veuillez l'utiliser après avoir lu des ouvrages spécialisés ou après avoir consulté l'administrateur réseau.

Broche n°	Signal	Fonction	Direction du signal
2	RxD	Reçoit des données	PC → Cet apparéil
3	TxD	Transmission de données	Cet apparéil → PC
5	GND	Retour commun du signal	—
1, 4, 6 - 9	N/C	—	—

• PC renvoie à l'appareil assurant le contrôle, par exemple un ordinateur personnel.

Mode	Non-synchrone
Longueur de caractère	8 bits
Parité	Aucun
Bit de départ	1
Bit d'arrêt	1
Débit binaire	19 200 bps
Format des données	Binaire

Connexion TCP/IP

Avant de pouvoir contrcler par le biais d'un LAN, il est nécessaire d'étabir une connexion avec la couche TCP par une "poignée de main en trois temps", suivi par l'envoi "PJREQ" et la réception "PJACK" dans un délambda de cinq secondes après que le projecteur a envoyé "PJ_OK" pour l'authentication de connexion.

Si vous ne parvenez pas à compléter l'envoi dans les cinq secondes, ou lorsque “PJ_NG” ou “PJNAK” est reçu, vérifie l'etat de fonctionnement du projecteur, puis effectuez à nouveau les étapes à partir de l'établissement d'une connexion TCP.

Format des commandes

La commande entre cette apparéil et l'ordinateur est "En-tête", "Identification d'unité", "Commande", "Donnée" et "Fin".

• En-tête (1 octet), Identification d'unité (2 octets), Commande (2 octets), Données (n octets), Fin (1 octet)

En-tête

Ce code binaire indique le début de la communication.

Code binaire	Type	Description
21	Commande pour l'utilisation	PC → Cet apparéil
3F	Commande de référence	PC → Cet apparéil
40	Commande de réponse	Cet apparéil → PC
06	ACK	Cet apparéil → PC (revient vers le PC après l'acceptation de la commande sans erreur)

Identification d'unité

Il s'agit d'un code spécifique l'unité. Le code binaire est fixé à "8901".

Commande et données

Commande de fonctionnement et données (Code binaire)

Commande	Type	Description
0000	Vérification de la connexion	Vérifie si la communication est activée entre cet apparéil et le PC au cours du mode veille.
5057	Alimentation électrique	Au cours du mode veille 31: Allume l' apparéil Lorsque l' apparéil est allumé 30: Éteint l' apparéil (mode veille)
4950	Entrée	Lorsque l' apparéil est allumé 36: HDMI 1 37: HDMI 2
5243	Télécommande	Envoie le même code que la télécommande fournie avec l' apparéil. • "Code de la télécommande"p. 72

Commande de fonctionnement et données (Code binaire)

Commande	Type	Description
5057	Alimentation électrique	Au cours du mode veille ou lorsque l'appareil est sous tension30: Mode veille31: Lorsque l'appareil est allumé32: En mode refroidissement34: Lorsqu'une erreur se produit sur cet apparéil
4950	Entrée	Lorsque l'appareil est allumé36: HDMI 137: HDMI 2

Fin

Ce code indique la fin de la communication. Le code binaire est fixé à “0A”.

Code de la télécommande

Un code binaire est envoyé au cours de la communication.

• Ce qui suit s'applique si le code de la télécommande est "A". Dans le cas de "B", ajoutez "36" au début du code.

Nom de la touche de la télécommande	Code binaire
STAND BY	37 33 30 36
ON	37 33 30 35
INPUT	37 33 30 38
INFO. X500R	37 33 37 34
ENVSETTING X500R	37 33 35 45
3D SETTING	37 33 44 35
C.M.D.	37 33 38 41
LENS CONTROL	37 33 33 30
LENS MEMORY	37 33 44 34
LENS AP.	37 33 32 30
MPC	37 33 46 30
P.ANALYZER	37 33 35 43
BEFORE/ABfter	37 33 43 35
HIDE	37 33 31 44
▲	37 33 30 31
▼	37 33 30 32
▶	37 33 33 34
〈	37 33 33 36
OK	37 33 32 46

Nom de la touche de la télécommande	Code binaire
MENU	37 33 32 35
BACK	37 33 30 33
FILM X900R X700R	37 33 36 39
CINEMA	37 33 36 38
ANIME.	37 33 36 36
NATURAL	37 33 36 41
PHOTO X900R X700R	37 33 38 42
STAGE	37 33 36 37
THX X900R X700R	37 33 36 46
USER	37 33 44 37
3D FORMAT X500R	37 33 44 36
ADVANCED MENU	37 33 37 33
GAMMA	37 33 37 35
COLOR TEMP.	37 33 37 36
COLOR PROFILE	37 33 38 38
PIC. ADJ.	37 33 37 32

Exemple de communications

Cette section montre les exemples de communication du RS-232C.

Commande pour l'utilisation

Type	Commande	Description
Vérification de la connexion	PC → Cet appareil : 21 89 01 00 00 0A Cet appareil → PC : 06 89 01 00 00 0A	Vérification de la connexion
Alimentation (On)	PC → Cet appareil : 21 89 01 50 57 31 0A Cet appareil → PC : 06 89 01 50 57 0A	Lorsque l'appareil est allumé, depuis le mode veille
Alimentation (Off)	PC → Cet appareil : 21 89 01 50 57 30 0A Cet appareil → PC : 06 89 01 50 57 0A	Lorsque l'appareil est étant (modeVeille) à partir du mode sous tension
Télécommande (MENU)	PC → Cet appareil : 21 89 01 52 43 37 33 32 45 0A Cet appareil → PC : 06 89 01 52 43 0A	Lorsque la même opérationconsistant à appuyer sur le bouton[MENU] de la télécommande esteffectuée

Commande de reférence

Type	Commande	Description
Alimentation (On)	PC → Cet apparéil : 3F 89 01 50 57 0A Cet apparéil → PC : 06 89 01 50 57 0A Cet apparéil → PC : 40 89 01 50 57 31 0A	Lorsque l'information sur l'état d'alimentation est acquise.
Entrée (HDMI 1)	PC → Cet apparéil : 3F 89 01 49 50 0A Cet apparéil → PC : 06 89 01 49 50 0A Cet apparéil → PC : 40 89 01 49 50 36 0A	Lorsque les informations sur l'entrée HDMI 1 sont acquises

Spectifications

Nom du produit		Projecteur D-ILA
Nom du modele		DLA-X900RB, DLA-X700RB, DLA-X500RB/W*1,2
Affichage/résolution		Appareil D-ILA *3, 40,7" (1920 x 1080 pixels) x 3 (nbre. total de pixels : environ 6,22 millions)
Objectif de projection		2,0 x objectif à zoom automatique (1,4:1 à 2,8:1), mise au point et zoom motorisés
Lampe de projection		Lampe au mercure à ultra haute pression de 230 W [modèle n° : PK-L2312U]Durée de vie moyenne : 4000 heures (mode "Bas")
Taille de l'écran		Environ 60" à 200" (Rapport d'aspect de 16:9)
Distance de projection		Reportez-vous à p. 75.
Signal d'entrée compatible		Reportez-vous à p. 77.
Résolution d'affichage		3 840 x 2 160 pixels *5
Borne d'entrée	Entrée HDMI	2 lignes, HDMI 19 broches x 2 (HDCP compatible) *6
Borne de sortie	Borne Trigger	1 ligne, Ø 3,5 mm DC Power Jack (Ø-C-⊕)SORTIE DC 12 V, 0,1 A
	Synchro 3D	Borne dédiée pour l'ÉMETTEUR DE SYNCHRO 3D (1 ligne, mini DIN 3 broches)
Borne de contrôle	Borne RS-232C	1 ligne, D-sub 9 broches (mâle) (contrôle externe)
	Borne LAN	1 ligne, fiche RJ-45
Alimentation		CA 110 V à 240 V, 50 Hz/60 Hz
Consommation		360 W (en veille normale : 7 W, en mode de veille ECO : 0,4 W)
Environnement d'utilisation		Température : de 5°C à 35°C ; humidité : de 20 % à 80 % ; température de stockage : de -10°C à 60°C
Altitude d'installation		En dessous de 5000 pieds (1524 m)
Dimensions (Largeur x Hauteur x Profondeur)		Environ 455 mm x 179 mm x 472 mm (pieds et protubérance exclus)
Poids		15,0 kg (X900R X700R)14,7 kg (X500R)
Accessoires		Reportez-vous à p. 11.

1 "W" signifie que l'unité principale est blanche. "B" signifie que l'unité principale est noire.
2 Modèle E uniquement dans le cas de DLA-X500RW.
3 D-ILA est l'abréviation de Direct drive Image Light Amplifier.
4 Les apparèils D-ILA sont fabriqués selon une technologie de très haute précision avec une efficacité des pixels de 99,99%. Il est toujours possible que seulement 0,01% des pixels ou moins soient manquants ou soient éclairés en permanence.
5 Pendant la lecture 3D, les pixels sont régés sur 1920 x 1080.
6 HDCP est l'abréviation de High-bandwidth Digital Content Protection system. L'image de la borne d'entrée HDMI risque de ne pas s'afficher en raison des changements apportés aux spécifications HDCP.

• L'aspect et les caractéristiques du produit sont susceptibles de modification sans préavis.
• Veuillez noter que certaines photos et illustrations de ce manuel ont ete simplifiées, agrandies ou traitées de facon synthetique afin de facilititer la comprhension. Les images peuvent differer du produit original.

À propos des marques de commerce et des droits d'auteur

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, le logo HDMI ainsi que l'interface multimédia haute définition sont des marques de commerce ou des marques déposées de HDMI Licensing LCC.

"x.v.Color" et le logo "x.v.Color" sont des marques déposées de Sony Corporation

Taille de l'écran et distance de projection

Lorsqu'un écran 16:9 est utilisé

Taille de l'écran			Distance de projection
Diagonale (Modèle)	Largeur (mm)	Hauteur (mm)	Grand angle (m)	Téléobjectif (m)
60	1328	747	1,78	3,66
70	1549	872	2,09	4,28
80	1771	996	2,4	4,89
90	1992	1121	2,7	5,51
100	2214	1245	3,01	6,13
110	2435	1370	3,31	6,75
120	2656	1494	3,62	7,36
130	2878	1619	3,92	7,98
140	3099	1743	4,23	8,60
150	3320	1868	4,53	9,22
160	3542	1992	4,84	9,84
170	3763	2117	5,14	10,45
180	3984	2241	5,45	11,07
190	4206	2366	5,75	11,68
200	4427	2490	6,06	12,30

Lorsqu'un écran 4:3 est utilisé

Taille de l'écran			Distance de projection
Diagonale (Modèle)	Largeur (mm)	Hauteur (mm)	Grand angle (m)	Téléobjectif (m)
60	1219	914	2,22	4,49
70	1422	1067	2,60	5,24
80	1626	1219	2,98	6,00
90	1829	1372	3,36	6,75
100	2032	1524	3,74	7,51
110	2235	1676	4,11	8,26
120	2438	1829	4,49	9,02
130	2642	1981	4,87	9,77
140	2845	2134	5,25	10,53
150	3048	2286	5,63	11,28
160	3251	2438	6,00	12,04

• La projection sur un écran 4:3 plus grand que 163" équivaut à une dimension plus grande que 200" au format 16:9, et cela n'est pas couvert par notre garantie.

Lorsqu'un écran 2,35:1 est utilisé

Taille de l'écran			Distance de projection
Diagonale (Modèle)	Largeur (mm)	Hauteur (mm)	Grand angle (m)	Téléobjectif (m)
60	1402	597	1,95	3,91
70	1636	696	2,28	4,56
80	1870	796	2,60	5,21
90	2103	895	2,93	5,86
100	2337	995	3,26	6,51
110	2571	1094	3,58	7,16
120	2805	1193	3,91	7,81
130	3038	1293	4,23	8,47
140	3272	1392	4,56	9,12
150	3506	1492	4,88	9,77
160	3740	1591	5,21	10,42
170	3973	1691	5,53	11,07
180	4207	1790	5,86	11,72
190	4441	1890	6,19	12,37
200	4674	1989	6,51	13,02

Types de signaux d'entrée possibles

Vidéo

Signal matériel numérique		480p, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz, 1080p/24 Hz, 1080p/50 Hz, 1080p/60 Hz, 3840x2160/24 Hz, 3840x2160/25 Hz, 3840x2160/30 Hz, 3840x2160/50 Hz(4:2:0), 3840x2160/60 Hz(4:2:0), 4096x2160/24 Hz*
Signal 3D	Frame Packing	720p/50 Hz, 720p/60 Hz, 1080p/24 Hz
	Side-by-side	1080i/60 Hz, 1080p/60 Hz, 1080i/50 Hz, 1080p/50 Hz, 1080p/24 Hz, 720p/50 Hz, 720p/60 Hz
	Top-and-bottom	720p/50 Hz, 720p/60 Hz, 1080p/24 Hz

• L'affichage de l'image lors du signal d'entrée est 4096 × 2160

Zone d'affichage

Signal PC (HDMI)

No	Désignation	Résolution	fh [kHz]	fv [Hz]	dot CLK [MHz]	Nombre total de points [point]	Nombre total de lignes [ligne]	Nombre de points effectifs [point]	Nombre de lignes effectifs [ligne]
1	VGA 60	640×480	31,500	60,000	25,200	800	525	640	480
2	VGA 59,94	640×480	31,469	59,940	25,175	800	525	640	480
3	SVGA 60	800×600	37,879	60,317	40,000	1 056	628	800	600
4	XGA 60	1024×768	48,363	60,004	65,000	1 344	806	1 024	768
5	WXGA 60	1280×768	47,760	60,000	79,998	1 675	796	1 280	768
6	WXGA+ 60	1440×900	55,919	59,999	106,470	1 904	932	1 440	900
7	SXGA 60	1280×1024	63,981	60,020	108,000	1 688	1 066	1 280	1 024
8	WSXGA+ 60	1680×1050	65,222	60,002	147,140	2 256	1 087	1 680	1 050
9	WUXGA 60	1920×1200	74,038	59,95	154,000	2 080	1 235	1 920	1 200

• Mème lorsque les signaux peuvent être traités, il se peut que les images videoe ne soient pas correctement projétées en raison du PC ou du cable utilisé. Lorsque cela se produit, passer à une autre résolution compatible ou changer de cable peut aider dans certains cas à résoudre ce problème.

Affichage des indicateurs sur l'unité principale

Signification des symboles de lumière

L'indicateur s'allume.

L'indicateur apparait clignotant.

Affichage du mode de fonctionnement

Affichages au moyen de différentes couleurs et d'une lumière fixe/clignotante de l'indicateur "STANDBY/ON".

"STANDBY/ON"s'allume (rouge)

En etat de veille

LAMP

WARNING

□

"STANDBY/ON" clignant (rouge) En mode refroidissement

LAMP

WARNING

U

"STANDBY/ON" s'allume (vert)
endant le démarrage de la lampe

LAMP

WARNING

Tous les témoins sont éteints.
Au cours de la projection

STANDBY/ON

LAMP

"STANDBY/ON" clignant (vert)

Lorsque l'image video est temporairement cachée (HIDE est activé)

LAMP

WARNING

Estimation du temps avant le remplacement de la lampe

Affichages au moyen d'une lumière fixe/clignotante de l'indicateur "LAMP". L'indicateur "STANDBY/ON", qui représenté le mode de fonctionnement de l'appareil, est affché simultanément comme décrit ci-dessus.

"LAMP" s'allume (orange)

(1)STANDBY/ON

WARNING

Lorsque le moment de remplacement de la lampe est proche (la durée d'utilisation de la lampe a dépasse 2900 heures)

Affichage de mise en garde

Les mises en garde vous sont adressées par le biais de l'affichage (répeté) des indicateurs "WARNING" et "LAMP". L'indicateur "STANDBY/ON", qui représenté le mode de fonctionnement de l'appareil, est affché simultanément comme décrit ci-dessus.

Le mode alerte est activé une fois que le message est affché. La projection est interrompu et le ventilateur de refroidissement fonctionné pendant environ 100 secondes.

Il n'est pas possible de rallumer l'appareil lorsque le refroidissement est en cours. Une fois le refroidissement terminé, vérifie ce qui suit.

État des indicateurs (fixe/clignotant)			Fréquence de clignotement	Description	Vérification et contre-mesure
STANDBY/ON LAMP WARNING			x1	Anomalie au niveau de l'alimentation électrique	Assurez-vous que rien ne bloque les entrées d'air. Assurez-vous que la température externe est normale. Contre-mesure : N'utilise pas l'appareil avant qu'il ne refroidisse. Rallumez ensuite l'appareil.
Affichage du mode (*) (Rouge)			x2	Le ventilateur de refroidissement s'est anormalement arrêté
			x3	La température interne est anormalement élevé
			x4	La température extérieure est trop élevé
			x5	Anomalie dans le fonctionnement du circuit
STANDBY/ON LAMP WARNING			x1	Anomalie dans le fonctionnement du circuit
Affichage du mode (Orange) (Rouge)			x2
			x3
			x4	Fonctionnement anormal du couvre-objectif automatique	Assurez-vous que rien ne bloque le couvre-objectif automatique. Contre-mesure : Rallumez l'appareil.
STANDBY/ON LAMP WARNING			x1	La lampe ne s'allume pas et l'appareil est incapable de projeter les images	Assurez-vous que la lampe et le couvercle de lampe sont installés correctement. Contre-mesure : Rallumez l'appareil.
Affichage du mode (Orange) (Rouge)			x2	La lampe s'éteint pendant la projection
			x3	Lorsque le couvercle de la lampe est terminé

Si le mode alerte est à nouveau activé, attendez que le ventilateur de refroidissement s'arrête, puis débranchez le cordon d'alimentation de la prise électrique.

Faites une demande de réparation à votre revendeur/agréé ou au centre de service le plus proche.

(*) Si le délambda prévu de remplacement de la lampe est dépassé, il se peut que l'indicateur s'allume.

Dimensions

(Unité : mm)

Dessus

Face inférieure

Avant

Face arrière

• Les dimensions sont les mêmes pour tous les modèles.

Index

A Accessoires 11

Accessoires en option 11

MENU AVANCE 17

Affichage des indicateurs 78

Affichage des lignes 58

Affichage des signaux 60

Affichage du logo 58

Ajustement de la qualité d'image 47

Ajustement des pixels 53

Ajustement gamma 41

Anamorphose 54

Annulation de la diaphote 3D 34

B AVANT/APRÈS 17

Borne d'entrée HDMI 22

Bornes d'entrée 16

Commandes et fonctionnalités 14

Connexion 22

Contraste 49

Contrôle de l'objectif 27

Contrôle externe 70

Conversion 2D/3D 34

Correction de I'ecran 30

Correction de l'environnement 30

Correction de la distorsion 54

Correction du trapèze 54

Correction ombres/hautes lumieres 43

Couleur noire 58

Couvre-objectif 14

Couvre-objectif 11

D Decalage 28

Décalage de l'objet 27

Densité des couleurs 49

Dépannage 65

Dimensions 80

Distance de projection 75

Durée d'utilisation de la lampe 60

E Editor le nom d'utilisateur 47

Éléments de menu 45

Émetteur de synchronisation 3D 11, 32

Entree HDMI link 50

ENV.REGLAGE 17

Espace colorimétrique 50

Espace colorimétrique HDMI 50

F Format 3D 33

Frame Packing 33

G GAMMA 41

Gamma personnelé 42

Gestion des couleurs 38

H.HIDE 25

I INFO 17

Installation de I'émetteur de synchronisation 3D .. 32

Interpolation d'image 44

L Lampe 11

LENS AP. 17

Lorsque les messages suivants apparaiscent.... 69

Luminosite 49

Lunettes 3D 11, 32

M Masque d'écran 51

Mémoire de position de l'objectif 27

Méthode d'installation 19

Minuterie d'extinction 59

Mise au point 28

Mode Eco 59

Mode haute altitude 54

Mode image 35

Montage au plafond 20

MPC LEVEL 39

N Nettoyage et remplacement du filtré 64

Niveau d'entrée HDMI 50

NR 49

Nuance des couleurs 50

Numéro d'article du filtré 64

0 Objectif 14

P P.ANALYSEUR 17

PIC. ADJ. 49

Position de l'affichage 51

Position du menu 58

Precautions lors de l'installation 19

Principales caractéristiques 12

Profil couleur 36

Progressif 51

Puissance lampe 47

R Rapport de format 31

Réglage 3D 34, 51

Réglage de la distorsion de l'écran de projection 27

Réglages et paramètres dans le menu 45

Réinitialiser la lampe 60

Remplacement de la lampe 61

Remplacement du filtré 64

Réseau 59

Résolution de l'entrée 60, 77

RS-232C 23

RVB 50

S Selection de la langue 58

Side by Side 33

Signal d'entrée 60, 77

Spécifications 74

T Taille de l'écran et distance de projection 75

Télécommande 17

Température de couleur 48

THX 13

Ton de l'image 48

Top and Bottom 33

Trigger 59

V Version du logiciel 60

Visionner des films 3D 32

Visionner des videos 25

Z Zoom 28

JVC

INSTRUCCIONES

D-ILA

PROJECTION

DLA-X900R

DLA-X700R

DLA-X500R

D·ILA®

HDMI®

HIGH-DEFINITION MULTIMEDIA INTERFACE

Nombre commercial : JVC

Parte responsable : JVC AMERICAS CORP.

Número de téléphone : 973-317-5000

Informations relatives à l'élimination des apparèils et des piles usagés, à l'intention des utilisateurs

Produits

[Union française seulement]

Si ces symboles figurent sur les produits, cela signifie qu'ils ne doivent pas etre jetés comme déchets menagers. Si vous voulez jeter ce produit ou cette pile, veuillez considerer le système de collecte des déchets ou les centres de recyclage appropriés.

Notification: La symbole Pb en dessous du symbole des piles indique que cette pile contient du plomb.

NEDERLANDS
