Marque	Bartscher
Modèle	258120
Type de produit	Meuble bas chauffant (type hotte)
Tension d'alimentation	220-240 V ~ 50/60 Hz
Puissance maximum absorbée	2000 W
Courant maximum absorbé	10 A
Câble d'alimentation	H05RN-F 3x1,5 mm²
Indice de protection	IPX4
Plage de température	30 °C à 90 °C (réglable)
Fonction principale	Réchauffer et maintenir au chaud la vaisselle
Type de commande	Bouton Marche/Arrêt et poignée thermostatique
Ventilation	Ventilateur interne pour distribution uniforme de l'air chaud
Capacité recommandée	Assiettes disposées sur deux lits avec espace de 80 mm pour circulation d'air
Matériau	Acier inoxydable (estimation)
Nettoyage	Eau chaude et détergent neutre, brosse douce ou éponge
Entretien	Débrancher avant nettoyage, ne pas utiliser de jet d'eau
Sécurité	Risque de brûlures par contact avec surfaces chaudes
Installation électrique	Raccordement à la terre obligatoire, installation par électricien qualifié
Pieds réglables	Oui, pour mise à niveau
Pièces détachées	Contacter le fabricant ou revendeur agréé
Garantie	Se référer aux conditions générales du fabricant

FOIRE AUX QUESTIONS - 258120 BARTSCHER

Quelle est la fonction principale de ce meuble chauffant ?

Ce meuble bas chauffant est conçu pour réchauffer et maintenir au chaud la vaisselle (assiettes, couverts) avant le service.

Quelle tension d'alimentation est requise ?

L'appareil fonctionne sous 220-240 V alternatif, 50/60 Hz, avec une puissance de 2000 W.

Comment régler la température ?

Tournez la poignée du thermostat dans le sens horaire pour régler la température entre 30 °C et 90 °C. Plus on tourne vers la gauche, plus la température augmente.

Comment nettoyer l'appareil ?

Débranchez d'abord l'appareil. Utilisez un chiffon humide avec de l'eau chaude et un détergent neutre. N'utilisez jamais de jets d'eau ni de produits abrasifs.

Y a-t-il un risque de brûlure ?

Oui, les surfaces intérieures et la vaisselle chaude peuvent provoquer des brûlures. Utilisez des gants de protection lors de la manipulation.

Peut-on utiliser ce meuble pour réchauffer des aliments ?

Non, cet appareil est destiné uniquement au réchauffage de la vaisselle. Toute autre utilisation est considérée comme impropre.

Faut-il une installation électrique spécifique ?

Oui, l'appareil doit être raccordé à la terre et installé par un électricien qualifié. Un dispositif de déconnexion omnipolaire est requis.

Comment disposer la vaisselle à l'intérieur ?

Disposez les assiettes sur deux lits en laissant un espace d'environ 80 mm entre eux pour une bonne circulation de l'air chaud.

Quel est l'indice de protection de l'appareil ?

L'appareil possède un indice de protection IPX4, ce qui le protège contre les éclaboussures d'eau.

Où trouver des pièces détachées ?

Contactez le service après-vente Bartscher ou un revendeur agréé pour obtenir des pièces détachées d'origine.

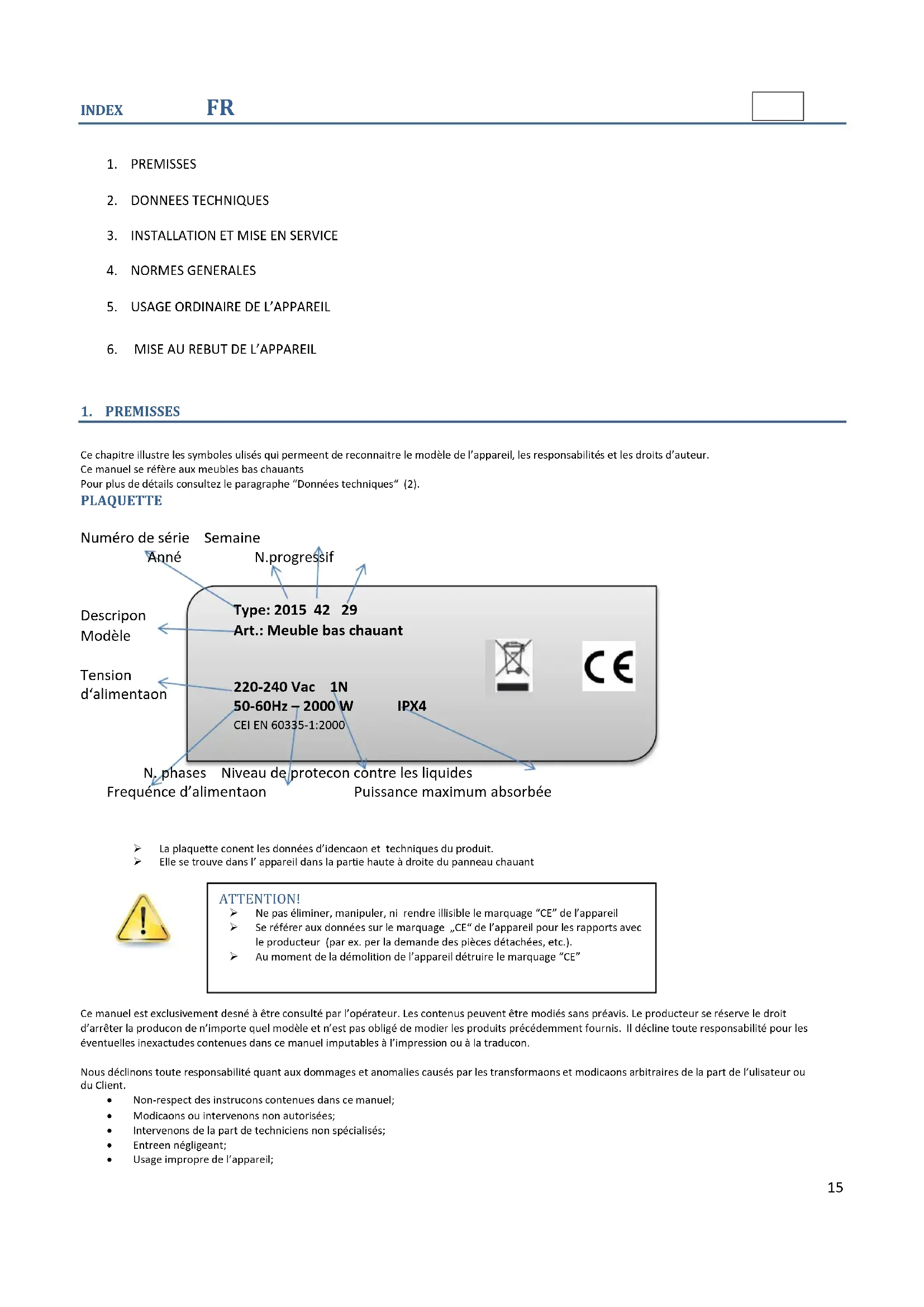

MODE D'EMPLOI 258120 BARTSCHER

Ce chapitre illustre les symboles utilisés qui permet de reconnaître le modèle de l'appareil, les responsabilités et les droits d'auteur. Ce manuel se réfère aux meubles bas chauffants. Pour plus de détails consultez le paragraphe "Données techniques" (2).

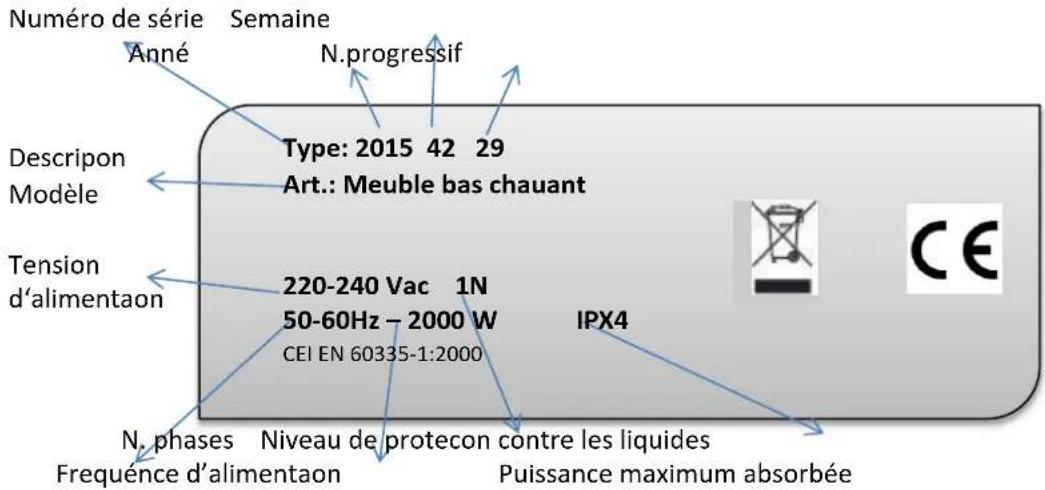

Numéro de série Anné Semaine N.progressif Descrion Modèle Type: 2015 42 29 Art.: Meuble bas chauant Tension d'alimentaon 220-240 Vac 1N 50-60Hz - 2000 W CEI EN 60335-1:2000 IPX4 N. phases Niveau de protecon contre les liquides Frequence d'alimentaon Puissance maximum absorbée

La plaquette contient les données d'identification et techniques du produit. Elle se trouve dans l'appareil dans la partie haute à droite du panneau chauffant.

Attention!

Ne pas éliminer, manipuler, ni rendre illisible le marquage "CE" de l'appareil. Se référer aux données sur le marquage „CE“ de l'appareil pour les rapports avec le producteur (par ex. pour la demande des pièces détachées, etc.). Au moment de la démolition de l'appareil, détruire le marquage "CE".

Ce manuel est exclusivement destiné à être consulté par l'opérateur. Les contenus peuvent être modifiés sans préavis. Le producteur se réserve le droit d'arrêter la production de n'importe quel modèle et n'est pas obligé de modifier les produits précédemment fournis. Il décline toute responsabilité pour les éventuelles inexactitudes contenues dans ce manuel imputables à l'impression ou à la traduction.

Nous déclinons toute responsabilité quant aux dommages et anomalies causés par les transformations et modifications arbitraires de la part de l'utilisateur ou du Client.

• Non-respect des instructions contenues dans ce manuel; • Modifications ou interventions non autorisées; • Interventions de la part de techniciens non spécialisés; • Entretien négligeant; • Usage impropre de l'appareil;

• Événements exceptionnels et imprévisibles; • Non-application des dispositions en vigueur dans le pays d'utilisation en matière de sécurité, d'hygiène et de santé sur le lieu de travail;
• La responsabilité d'identification et du choix des équipements de protection individuelle appropriés ainsi que la formation du personnel sur les normes de sécurité et prévention des incendies est à la charge de l'employeur.

2. Donnees techniques

MEUBLES BAS CHAUFFANTS

Tension d'alimentaon	V	220-240
Fréquence	Hz	50-60
Puissance maximum absorbée	W	2000
Courant max absorbé	A	10
Câble d'alimentaon	Mmq-H05RN-F	3x1,5
Variaon de tension maximum		+/- 10%
Variaon de fréquence maximum	consécuve	+/-1%
Variaon maximum de fréquence	Bref période	+/- 2%

Attention!

L'installation de l'énergie électrique et les locaux où les appareils sont installés doivent satisfaire les normes en matière de sécurité, de prévention des accidents et de protection contre l'incendie en vigueur dans le pays d'utilisation; en cas contraire, le fabricant décline toute responsabilité en cas de dommages directs ou indirects aux biens ou aux personnes.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriciens qualifiés

Avant la mise en service de l'appareil, il faut:

Éliminer l'emballage, enlever le film en faisant attention à ne pas rayer la surface; Placez l'appareil à l'endroit voulu et réglez son niveau en hauteur en tournant les pieds réglables; S'assurer que la tension d'alimentation de l'appareil indiquée sur la plaque avec les données nominales correspond à la tension de réseau; Vérifier que l'alimentation électrique de l'installation prévue est en mesure de supporter la charge effective de courant, et qu'elle est conforme aux normes en vigueur dans le pays d'utilisation de l'appareil; Il est indispensable de raccorder l'appareil à une prise de terre efficace; En cas de branchement direct de l'appareil (sans prise) il faut prévoir un dispositif qui en assure la déconnexion du réseau. Doit être installé un pôle disposif de déconnexion avec un écart de contacts en fonction de catégorie de surtension III, conformément aux règles d'installation; En cas de doutes sur le fonctionnement du • raccordement équipotentiel de terre, ou sur les aspects liés à la sécurité électrique, contacter un électricien qualifié. Le symbole ci-dessous identifie la compensation de potentiel:

Le Constructeur décline toute responsabilité en cas de branchement effectué par l'utilisateur ou par personnes non qualifiées.

Attention!

À la fin des opérations d'installation, le déballage doit être effectué conformément aux normes en vigueur dans le pays d'utilisation

Cet appareil doit être utilisé seulement pour l'usage pour lequel il a été conçu; c'est-à-dire pour réchauffer les lave-vaisselle et les garder au chaud. Tout autre usage doit être considéré impropre, par exemple pour réchauffer les aliments.

Attention!

Risque de brûlures par contact avec lave-vaisselle chaude. Éviter toute manipulation d'éléments sans protection adéquate.

4. NORMES Generales

Le Constructeur décline toute responsabilité dérivant de manipulations de l'appareil. Cet appareil est destiné à être utilisé par personnel qui doit être formé et a bien compris les instructions données et, notamment, celles concernant les aspects liés à la sécurité et à la prévention des incendies. Dans l'appareil il y a des parties chaudes et électriques : éviter toute manipulation d'éléments sans protections adéquates.

Pendant la manipulation périodique il faut adopter des précautions adéquates.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriciens qualifiés

5. Usage ordinaire de l'appareil et nettoyage

BOUTON ET POIGNEE

A C

Brancher l'appareil par l'interrupteur installé en amont.

Appuyer sur le bouton "A" en le positionnant sur "I". Quand il s'allume, l'appareil fonctionne.

Tourner la poignée "C" de l'interrupteur du thermostat en sens horaire jusqu'à ce qu'il se trouve sur la graduation désirée (30/90°C environ), (30/90°C) en tenant compte du fait qu'en tournant vers la gauche la température augmente.

En tournant la poignée en position „O“, le chauffage s'arrête, cependant l'appareil est toujours sous tension.

L'uniformité de la température à l'intérieur de l'armoire est assurée grâce à un ventilateur qui distribue uniformément l'air chaud dans toute l'armoire.

Pour une utilisation correcte de l'appareil, il est conseillé de disposer les assiettes sur deux les à l'intérieur du meuble en laissant entre les deux, sur toute la longueur, un espace d'environ 80 mm pour la circulation de l'air.

Eviter d'entasser les assiettes au niveau des fentes pour la circulation de l'air.

Ramener la poignée de commande sur sa position „O“, et appuyer sur le bouton „A“.

NETTOYAGE

Attention!

Avant le nettoyage débrancher l'appareil et enlever la prise. L'appareil ne peut pas être nettoyé par un jet d'eau direct. N'utiliser pas de jets d'eau sous pression. L'eau ne doit absolument pas rentrer dans l'appareil.

Avant le nettoyage, enlever les lave-vaisselles. Pour le nettoyage interne et extérieur, utiliser de l'eau chaude et, le cas échéant, un détergent neutre, une brosse souple ou une éponge. Rincer toutes les surfaces par un chiffon mouillé. N'utiliser pas de détergents abrasifs, de la paille de fer, de brosses etc..

Lorsque l'on prévoit de ne pas utiliser l'appareil pendant une longue période de temps, il faut le conserver dans un endroit sec et à l'abri de l'humidité.

6. Mise au rebut de l'appareil/recycling

À la fin de la vie de l'appareil, démantibler le conformément aux normes en vigueur dans le pays d'utilisation.
