Type de produit	Meuble chauffant (armoire chauffante)
Marque	Bartscher
Modèle	258140
Tension d'alimentation	220-240 V / 50-60 Hz
Puissance maximale absorbée	2000 W
Courant maximal absorbé	10 A
Câble d'alimentation	H05RN-F 3x1,5 mm²
Plage de température	30 °C à 90 °C (réglable via thermostat)
Ventilation	Ventilateur intégré pour distribution homogène de l'air chaud
Capacité	2 niveaux pour assiettes, espacement recommandé 80 mm
Installation	Sur pieds réglables, raccordement à la terre obligatoire
Dimensions estimées (L x P x H)	600 x 600 x 800 mm
Poids estimé	30 kg
Matériau	Acier inoxydable (estimation)
Sécurité	Thermostat de sécurité, interrupteur bipolaire, protection contre les brûlures
Entretien	Nettoyage avec eau chaude et détergent neutre, ne pas utiliser de jet d'eau
Mise au rebut	Conforme aux normes locales de recyclage
Utilisation	Réchauffage et maintien au chaud de la vaisselle (lave-vaisselle)
Notice disponible en	Français, Allemand, Anglais, Italien

FOIRE AUX QUESTIONS - 258140 BARTSCHER

Quelle est la tension d'alimentation requise pour le meuble chauffant Bartscher 258140 ?

La tension d'alimentation est de 220-240 V avec une fréquence de 50-60 Hz. La puissance maximale absorbée est de 2000 W.

Comment régler la température sur le meuble chauffant ?

Tournez la poignée du thermostat (repère C) dans le sens horaire jusqu'à la graduation souhaitée entre 30°C et 90°C. Tourner vers la gauche augmente la température. En position 'O', le chauffage s'arrête mais l'appareil reste sous tension.

Comment installer correctement le meuble chauffant ?

Placez l'appareil sur un sol stable, réglez la hauteur avec les pieds réglables. Raccordez à une prise de terre efficace et installez un disjoncteur conforme. Assurez-vous que la tension réseau correspond à celle indiquée sur la plaque signalétique.

Peut-on utiliser le meuble chauffant pour réchauffer des aliments ?

Non, l'appareil est conçu uniquement pour réchauffer la vaisselle (lave-vaisselle) et la maintenir au chaud. Tout autre usage, comme réchauffer des aliments, est considéré comme impropre et dangereux.

Comment nettoyer le meuble chauffant ?

Avant le nettoyage, débranchez l'appareil et retirez la prise. Utilisez de l'eau chaude et un détergent neutre avec une éponge douce. N'utilisez jamais de jets d'eau, de détergents abrasifs ou de paille de fer. Rincez avec un chiffon humide.

Que faire en cas de dysfonctionnement du thermostat ?

Vérifiez que le thermostat est correctement réglé. Si le problème persiste, contactez un technicien qualifié. N'essayez pas de réparer vous-même l'appareil, car cela annule la garantie et présente un risque électrique.

Où se trouve la plaque signalétique du meuble chauffant ?

La plaque signalétique se trouve à l'intérieur de l'appareil, dans la partie haute à droite du panneau chauffant. Elle contient les données d'identification et techniques (tension, puissance, etc.).

Quelle est la capacité de l'armoire chauffante ?

L'armoire peut accueillir des assiettes sur deux niveaux. Il est conseillé de laisser un espace d'environ 80 mm entre les niveaux pour permettre la circulation de l'air chaud.

Le meuble chauffant peut-il être utilisé en continu ?

Oui, l'appareil est conçu pour un usage professionnel continu. Cependant, si vous prévoyez de ne pas l'utiliser pendant une longue période, conservez-le dans un endroit sec et à l'abri de l'humidité.

Comment mettre au rebut le meuble chauffant en fin de vie ?

Démontez l'appareil conformément aux normes en vigueur dans votre pays concernant le recyclage des déchets électroniques. Contactez votre centre de recyclage local pour plus d'informations.

MODE D'EMPLOI 258140 BARTSCHER

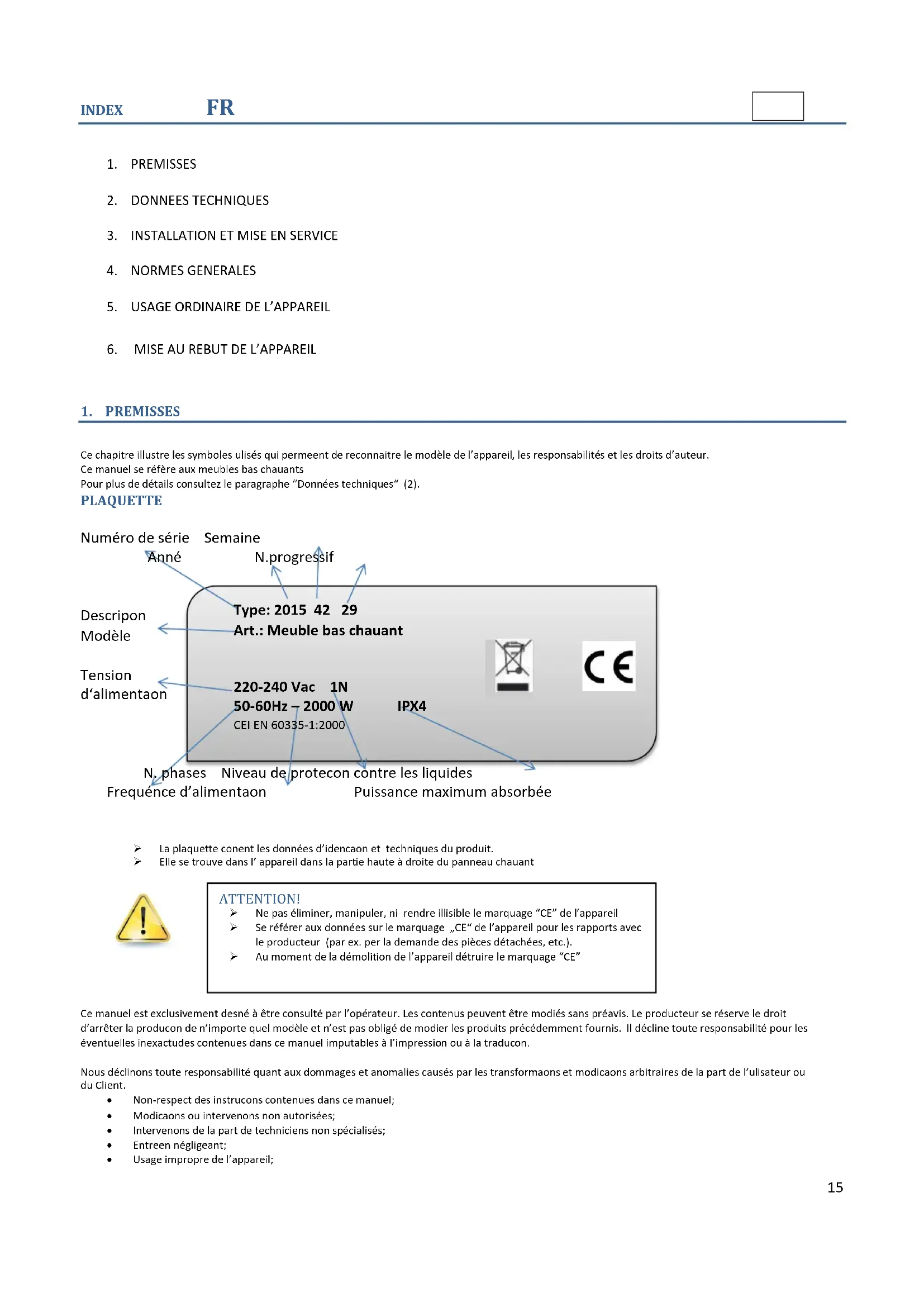

Ce chapitre illustre les symboles utilisés qui permettent de reconnaître le modèle de l'appareil, les responsabilités et les droits d'auteur.

Ce manuel se réfère aux meubles bas chauffants

Pour plus de détails consultez le paragraphe "Données techniques" (2).

Numéro de série Semaine

La plaquette contient les données d'identification et techniques du produit.

Elle se trouve dans l'appareil dans la partie haute à droite du panneau chauffant

Attention!

Ne pas éliminer, manipuler, ni rendre illisible le marquage "CE" de l'appareil. Se référer aux données sur le marquage CE de l'appareil pour les rapports avec le producteur (par ex. par la demande des pièces détachées, etc.). Au moment de la démolition de l'appareil, détruire le marquage "CE".

Ce manuel est exclusivement destiné à être consulté par l'opérateur. Les contenus peuvent être modifiés sans préavis. Le producteur se réserve le droit d'arrêter la production de n'importe quel modèle et n'est pas obligé de modifier les produits précédemment fournis. Il décline toute responsabilité pour les eventuelles inexactitudes contenues dans ce manuel imputables à l'impression ou à la traduction.

Nous déclinons toute responsabilité quant aux dommages et anomalies causés par les transformations et modifications arbitraires de la part de l'utilisateur ou du Client.

Non-respect des instructions contenues dans ce manuel; Modifications ou interventions non autorisées; Interventions de la part de techniciens non spécialisés; Entretien négligent; Usage impropre de l'appareil;

• Événements exceptionnels et imprévisibles; Non-application des dispositions en vigueur dans le pays d'utilisation en matière de sécurité, d'hygiène et de santé sur le lieu de travail; La responsabilité d'identification et du choix des équipements de protection individuelle appropriés ainsi que la formation du personnel sur les normes de sécurité et prévention des incendies est à la charge de l'employeur.

Meubles BAS chauffants

Tension d'alimentation

Fréquence

Puissance maximum absorbée

Courant max absorbé

Cable d'alimentation

Variation de tension maximum

Variation de fréquence maximum

Variation maximum de fréquence

V	220-240
Hz	50-60
W	2000
A	10
Mmq-H05RN-F	3x1,5
	+/- 10%
consécuve	+/-1%
Bref période	+/- 2%

Attention!

L'installation de l'énergie électrique et les locaux ou les appareils sont installés doivent satisfaire les normes en matière de sécurité, de prévention des accidents et de protection contre l'incendie en vigueur dans le pays d'utilisation; en cas contraire, le fabricant décline toute responsabilité en cas de dommages directs ou indirects aux biens ou aux personnes.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriciens qualifiés

Avant la mise en service de l'appareil, il faut:

Éliminer l'emballage, enlever le film en faisant attention à ne pas rayer la surface ; Placez l'appareil à l'endroit voulu et réglez son niveau en hauteur en tournant les pieds réglables ; Assurez-vous que la tension d'alimentation de l'appareil indiquée sur la plaque avec les données nominales correspond à la tension de réseau ; Vérifiez que l'alimentation électrique de l'installation prévue est en mesure de supporter la charge effective de courant, et qu'elle est conforme aux normes en vigueur dans le pays d'utilisation de l'appareil ; Il est indispensable de raccorder l'appareil à une prise de terre efficace ; En cas de branchement direct de l'appareil (sans prise) il faut prévoir un dispositif qui en assure la déconnexion du réseau. Doit être installé un disjoncteur disposé de déconnexion avec un écart de contacts en fonction de catégorie de surtension III, conformément aux règles d'installation ; En cas de doutes sur le fonctionnement du raccordement équipotentiel de terre, ou sur les aspects liés à la sécurité électrique, contacter un électricien qualifié. Le symbole ci-dessous identifie la compensation de potentiel :

Le Constructeur décline toute responsabilité en cas de branchement effectué par l'utilisateur ou par personnes non qualifiées.

Attention!

À la fin des opérations d'installation, le déballage doit être effectué conformément aux normes en vigueur dans le pays d'utilisation

Cet appareil doit être utilisé seulement pour l'usage pour lequel il a été conçu ; c'est-à-dire pour réchauffer les lave-vaiselle et les garder au chaud. Tout autre usage doit être considéré impropre, par exemple pour réchauffer les aliments.

Attention!

Risque de brûlures par contact avec lave-vaiselle chaud. Éviter toute manipulation d'éléments sans protection adéquate.

4. NORMES Generales

Le Constructeur décline toute responsabilité dérivant de manipulations de l'appareil. Cet appareil est dès à être utilisé par personnel qui doit être formé et a bien compris les instructions données et, notamment, celles concernant les aspects liés à la sécurité et à la prévention des incendies. Dans l'appareil il y a des parties chaudes et électriques : éviter toute manipulation d'éléments sans protections adéquates.

Pendant la manipulation périodique il faut adopter des précautions ajustées.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des electriciens qualifiés

Usage

Brancher l'appareil par l'interrupteur installé en amont.

Appuyer sur le bouton "A" en le positionnant sur "I". Quand il s'allume, l'appareil fonctionne.

Tournez la poignée "C" de l'interrupteur du thermostat en sens horaire jusqu'à ce qu'il se trouve sur la graduation désirée (30/90°C environ), (30/90°C) en tenant compte du fait qu'en tournant vers la gauche la température augmente.

En tournant la poignée en position „O“, le chauffage s'arrête, cependant l'appareil est toujours sous tension.

L'uniformité de la température à l'intérieur de l'armoire est assurée grâce à un ventilateur qui distribue uniformément l'air chaud dans toute l'armoire.

Pour une utilisation correcte de l'appareil, il est conseillé de disposer les assiettes sur deux niveaux à l'intérieur du meuble en laissant entre les deux, sur toute la longueur, un espace d'environ 80 mm pour la circulation de l'air.

Eviter d'entasser les assiettes au niveau des fentes pour la circulation de l'air.

Ramener la poignée de commande sur sa position ^, et appuyer sur le bouton, A".

Attention!

Avant le nettoyage débrancher l'appareil et enlever la prise. L'appareil ne peut pas être nettoyé par un jet d'eau direct. N'utiliser pas de jets d'eau sous pression. L'eau ne doit absolument pas récider dans l'appareil.

Avant nettoyage, enlever les lave-vaisseaux. Pour le nettoyage interne et externe, utiliser de l'eau chaude et, le cas échéant, un détergent neutre, une brosse souple ou une éponge. Rincer toutes les surfaces avec un chiffon mouillé. N'utiliser pas de détergents abrasifs, de la paille de fer, de brosses, etc. Lorsque l'on prévoit de ne pas utiliser l'appareil pendant une longue période de temps, il faut le conserver dans un endroit sec et à l'abri de l'humidité.

6. Mise au rebut de l'appareil/recycling

À la fin de la vie de l'appareil, démonter le conformément aux normes en vigueur dans le pays d'utilisation.

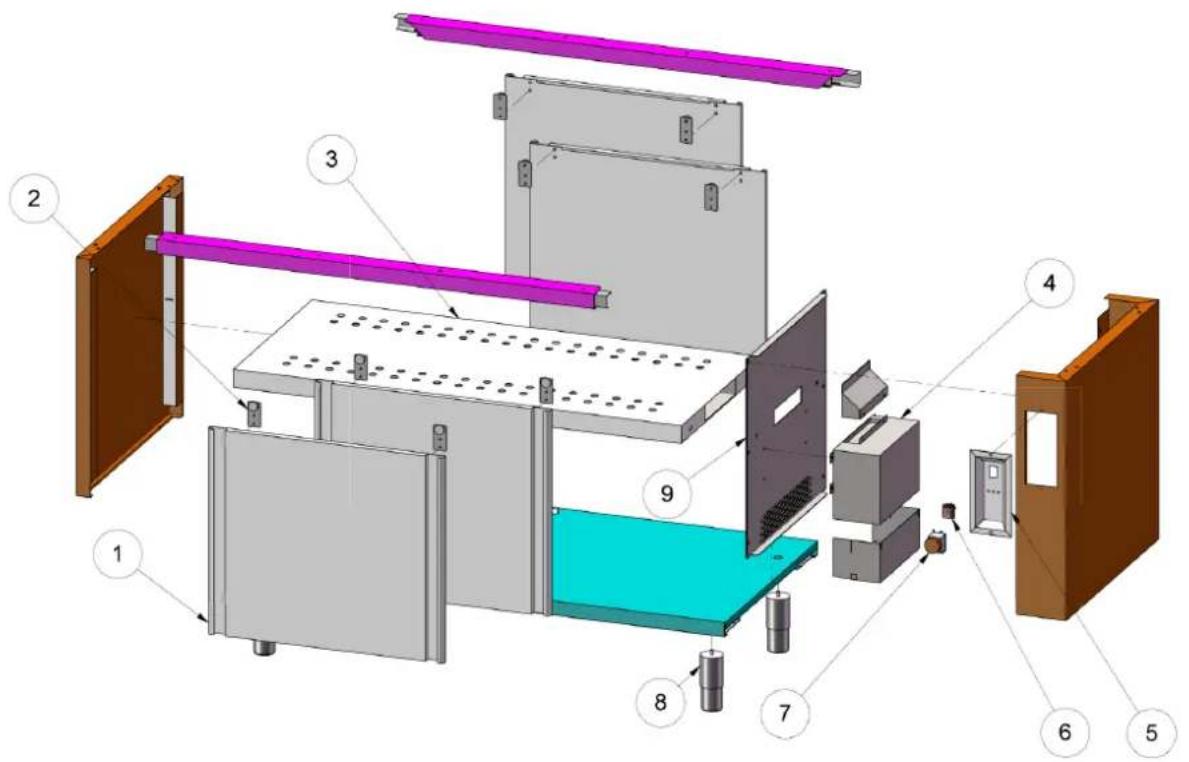

POS./POS. ART. NR./REFERENCE

1 PORTASCORREVOLE/SLIDINGDOOR/SCHIEBETUR/PORTECOULISSANTE 2 NS2PST010010 PIASTRINA CON RUOTA/WHEEL SUPPORT FOR SLIDING DOOR/RAD ZUR SCHIEBETÜR/

SUPPORT POUR GLISSEMENT PORTE COULISSANTE

TRAMEZZA/MIDDLE SHELF/ZWISCHENBORD/ETAGERE

4 NS5MOT010001 CORPO RISCALDANTE/FAN/HEIZELEMENT/ELEMENT CHAUFFANT 5 NS3CRU010001 CRUSCOTTO/CONTROL PANEL/SCHALTBRETTPANNEAU DE CONTROL 6 NS5INT010001 INTERRUPTORE BIPOLARE LUMINOSO/SWITCH ON-OFF/SCHALTER/INTERRUPTEUR 7 NS5TER010001 TERMOSTATO/THERMOSTAT/THERMOSTAT/THERMOSTAT 8 NS4PIE010001 PIEDINO/FOOT/FUß/VERIN 9 PANNELLO/PANEL/DECKUNGSBLECH/PANNEAU
