Type de produit Capteur de pression électronique
Modèle IFM PB5327
Marque IFM
Catégorie Capteur de pression
Alimentation 18...30 V DC
Consommation 50 mA
Courant de sortie 250 mA
Protection Court-circuits, inversion de polarité, surcharges, chien de garde intégré
Plage de mesure 0,5...10 bar (selon version)
Précision du point de commutation < ± 2,0% de l'étendue de mesure
Répétabilité < ± 0,25% de l'étendue de mesure
Dérive en température < ± 0,3% de l'étendue de mesure par 10°C
Température ambiante -25...+80 °C
Température du fluide -25...+80 °C
Température de stockage -40...+100 °C
Matières en contact avec le fluide INOX 303, céramique, FPM (Viton)
Boîtier EEPDM/X (Santoprène), FPM (Viton), NBR (Buna N), PA, Pocan, PC (Macrolon), INOX 304
Indice de protection IP 65 / III (IP 67 avec accessoire E30038)
Raccordement électrique Embase M12 DC PNP ou NPN, ou SSDC PNP
Raccord process Voir étiquette "Port Size" sur l'appareil
Affichage Rampes de LED vertes (pression) et jaune (état de commutation)
Fonctions Mesure de pression, commutation par hystérésis, réglage des points de consigne haut et bas
Blocage des touches Oui, par appui simultané des boutons pendant 10 s
Cycles de commutation 100 millions minimum
Tenue aux vibrations 20 g (10-2000 Hz)
Tenue aux chocs 50 g (11 ms)

FOIRE AUX QUESTIONS - PB5327 IFM

Comment régler le point de consigne haut (S) ?
Appuyez sur le bouton SET S pendant plus de 5 secondes pour entrer en mode programmation. Ensuite, appuyez à nouveau sur SET S pour augmenter le seuil par pas. Confirmez avec ENTER S.
Comment régler le point de consigne bas (R) ?
Appuyez sur le bouton SET R pendant plus de 5 secondes pour entrer en mode programmation. Utilisez SET R pour ajuster la valeur, puis confirmez avec ENTER R.
Comment afficher les points de consigne sans les modifier ?
Appuyez brièvement sur SET S pour afficher le point haut (S), ou sur SET R pour le point bas (R). L'affichage dure environ 5 secondes, puis retour en mode Run.
Que signifient les LED vertes et la LED jaune ?
Les LED vertes indiquent la pression actuelle du circuit (pas de 10%). La LED jaune indique l'état de commutation de la sortie : allumée si la sortie est active.
Comment verrouiller le capteur pour éviter une modification involontaire ?
Appuyez simultanément sur les deux boutons (SET S et SET R) pendant 10 secondes. L'affichage s'éteint brièvement pour confirmer le verrouillage. Répétez l'opération pour déverrouiller.
Quelle est la procédure de montage ?
Assurez-vous que le circuit n'est pas sous pression. Montez le capteur à l'aide du raccord process adapté (voir étiquette 'Port Size'). Respectez le couple de serrage recommandé.
Comment raccorder électriquement le capteur ?
Coupez l'alimentation. Raccordez selon le schéma de branchement correspondant à votre modèle (M12 PNP, NPN ou SSDC). Utilisez une alimentation TBTS/TBTP conforme à EN50178.
Que faire si toutes les LED clignotent ?
Cela indique un court-circuit sur la sortie. Vérifiez le câblage et éliminez le défaut. L'appareil est protégé et revient en fonctionnement normal après résolution.
Quelle est la précision du capteur ?
La précision du point de commutation est de ± 2% de l'étendue de mesure. La répétabilité est de ± 0,25%.
Le capteur peut-il être utilisé avec des fluides gazeux ?
Oui, mais uniquement pour des pressions ≤ 25 bar. Vérifiez la compatibilité des matières (INOX, céramique, FPM) avec le fluide.

Questions des utilisateurs sur PB5327 IFM

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Capteur de pression au format PDF gratuitement ! Retrouvez votre notice PB5327 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PB5327 de la marque IFM.

MODE D'EMPLOI PB5327 IFM

Capteur de pression électronique

PB5

IFM PB5327 - 1

Éléments de service et d'indication

1 2 OUT 10 20 30 40 50 60 70 80 90 100 SET S ENTER R SET R ENTER S [bar] ① ② ③ ④

1LED vertesvisualisation de la pression du circuit(LED allumées, et du point de consigne (LED clignotante,
2LED jauneétat de commutation;allumée si la sortie a commuté
3bouton SET S / ENTER Rvisualisation et réglage du point de consigne haut (S); confirmation du point de consigne bas (R)*
4bouton SET R / ENTER Svisualisation et réglage du point de de consigne bas (R); confirmation du point de consigne haut (S)*

* Réglage en appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois

Contenu

Remarque sur la sécurité..... page 20

  1. Fonctionnement et caractéristiques..... page 20
  2. Modes de fonctionnement..... page 22
  3. Montage........................... page 23
  4. Raccordement électrique..... page 23
  5. Programmation.... page 24
  6. Mise en service / Fonctionnement..... page 25
  7. Données techniques..... page 25 Dimensions..... page 26

Structure du menu


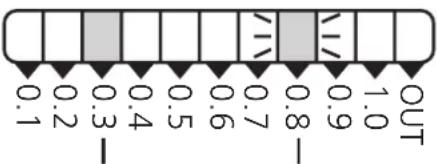

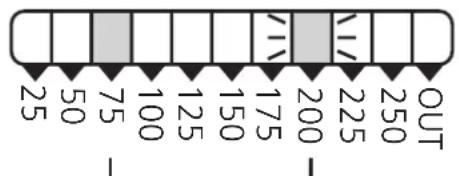

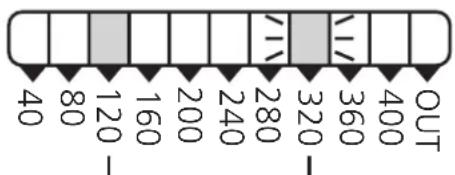

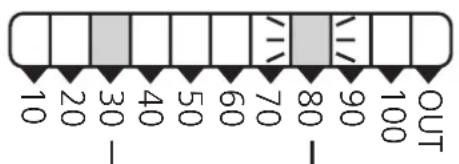

Affichage S / R en pas de 1%= valeur la LED allumée ( □ )+ 1/10 de la valeur de la LEDclignotante ( ≈ ≈)PBxxx30 ... 25 barIFM PB5327 - Contenu - 17,5bar + 2bar = 9,5bar
PBxxx00 ... 400 barIFM PB5327 - Contenu - 2120bar + 32bar = 152barPBxxx40 ... 10 barIFM PB5327 - Contenu - 33bar + 0,8bar = 3,8bar
PBxxx10 ... 250 barIFM PB5327 - Contenu - 475bar + 20bar = 95barPBxxx60 ... 2,5 bar0.25 0.75 1.00 1.25 1.50 1.75 2.00 2.25 OUT0,75bar + 0,2bar = 0,95bar
PBxxx20 ... 100 barIFM PB5327 - Contenu - 530bar + 8bar = 38barPBxxx70 ... 1 barIFM PB5327 - Contenu - 60,3bar + 0,08bar = 0,38bar

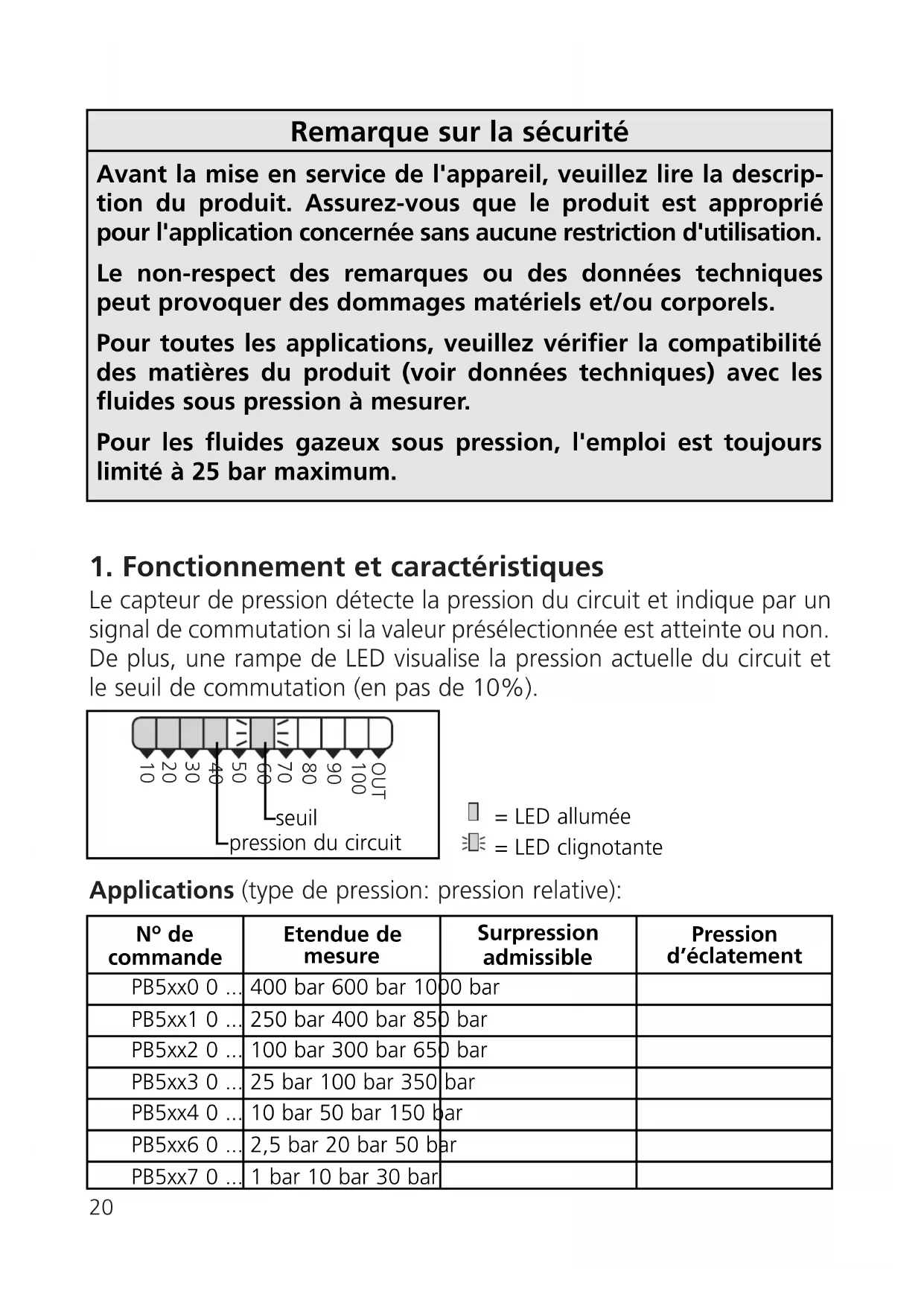

Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer.

Pour les fluides gazeux sous pression, l'emploi est toujours limité à 25 bar maximum.

1. Fonctionnement et caractéristiques

Le capteur de pression détecte la pression du circuit et indique par un signal de commutation si la valeur présélectionnée est atteinte ou non. De plus, une rampe de LED visualise la pression actuelle du circuit et le seuil de commutation (en pas de 10%).

10 20 30 40 50 60 70 80 90 100 OUT seuil pression du circuit

□ = LED allumée

= LED clignotante

Éviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.

Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!

IFM PB5327 - Fonctionnement et caractéristiques - 2

Indication de la pression actuelle du circuit à partir de 5% de la valeur de l'étendue de mesure. "Toutes les LED ETEINTES" ne veut pas dire que le circuit n'est pas sous pression!

L'appareil

  • peut être utilisé en N.O. ou N.F.
  • et travaille avec la fonction hystérésis.

Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (S) ; si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (R) est atteinte.

L'hystérésis est réglable : D'abord la consigne haute est réglée, ensuite à la différence souhaitée la consigne basse.

IFM PB5327 - L'appareil - 1

line | t | P | | ---- | ----- | | 0 | 0 | | 1 | 1 | | 2 | 1 | | 3 | 1 | | 4 | 1 | | 5 | 1 | | 6 | 1 | | 7 | 1 | | 8 | 1 | | 9 | 1 | | 10 | 1 | | 11 | 1 | | 12 | 1 | | 13 | 1 | | 14 | 1 | | 15 | 1 | | 16 | 1 | | 17 | 1 | | 18 | 1 | | 19 | 1 | | 20 | 1 | | 21 | 1 | | 22 | 1 | | 23 | 1 | | 24 | 1 | | 25 | 1 | | 26 | 1 | | 27 | 1 | | 28 | 1 | | 29 | 1 | | 30 | 1 | | 31 | 1 | | 32 | 1 | | 33 | 1 | | 34 | 1 | | 35 | 1 | | 36 | 1 | | 37 | 1 | | 38 | 1 | | 39 | 1 | | 40 | 1 | | 41 | 1 | | 42 | 1 | | 43 | 1 | | 44 | 1 | | 45 | 1 | | 46 | 1 | | 47 | 1 | | 48 | 1 | | 49 | 1 | | 50 | 1 | | 51 | 1 | | 52 | 1 | | 53 | 1 | | 54 | 1 | | 55 | 1 | | 56 | 1 | | 57 | 1 | | 58 | 1 | | 59 | 1 | | 60 | 1 | | 61 | 1 | | 62 | 1 | | 63 | 1 | | 64 | 1 | | 65 | 1 | | 66 | 1 | | 67 | 1 | | 68 | 1 | | 69 | 1 | | 70 | 1 | | 71 | 1 | | 72 | 1 | | 73 | 1 | | 74 | 1 | | 75 | 1 | | 76 | 1 | | 77 | 1 | | 78 | 1 | | 79 | 1 | | 80 | 1 | | 81 | 1 | | 82 | 1 | | 83 | 1 | | 84 | 1 | | 85 | 1 | | 86 | 1 | | 87 | 1 | | 88 | 1 | | 89 | 1 | | 90 | 1 | | 91 | 1 | | 92 | 1 | | 93 | 1 | | 94 | 1 | | 95 | 1 | | 96 | 1 | | 97 | 1 | | 98 | 1 | | 99 | 1 | | Note: The y-axis label is 'P' and 'R', but the x-axis label is 't'. The y-axis label is 'N.O.' and 'N.F.' with values 'N.O.' and 'N.F.' respectively. The annotation 'hystérésis' appears above the plot area.

Plage de réglage:

N° de commandeConsigne haute (S)Consigne basse (R)en pas de
PB5xx0 20 ... 400 bar 12 ... 392bar 4 bar
PB5xx112,5 ... 250 bar 7,5 ... 245 bar 2,5 bar
PB5xx25 ... 100 bar 3 ... 98 bar 1 bar
PB5xx31,25 ... 25 bar 0,75 ... 24,5 bar 0,25 bar
PB5xx40,5 ... 10 bar 0,3 ... 9,8 bar0,1 bar
PB5xx60,125 ... 2,5 bar0,075 ... 2,45 bar0,025 bar
PB5xx70,05 ... 1,0 bar0,03 ... 0,98 bar 0,01 bar

2. Modes de fonctionnement

Mode Run (mode de fonctionnement normal), mode Display (visualisation du point de consigne haut / bas), mode programmation (réglage du point de consigne haut / bas).

Mode run:

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute la sortie transistor selon l'hystérésis réglée.

Les LED vertes indiquent la pression actuelle du circuit, la LED jaune indique l'état de commutation de la sortie.

En appuyant brièvement sur le bouton-poussoir "SET S" ou "SET R", l'appareil passe en mode Display. En ce mode, il reste opérationnel et le point de consigne haut / bas réglés peuvent être lus en pas de 1%.

- Si un bouton-poussoir est appuyé brièvement, la valeur correspondante est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.

10 20 30 40 50 60 70 80 90 100 OUT 30bar + 8bar = 38bar

valeur de l'échelle de la LED allumée+ 1/10 de la valeur de l'échelle de la LED clignotante=
=valeur affichée

Mode de programmation:

L'appareil passe en mode de programmation si le bouton-poussoir "SET S" ou "SET R" est appuyé pendant 5s. En ce mode, il reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées.

Le point de consigne haut peut être changé en appuyant sur le bouton-poussoir "SET S" et confirmé en appuyant sur le bouton-poussoir "ENTER S". Le point de consigne bas peut être changé en appuyant sur le bouton-poussoir "SET R" et confirmé en appuyant sur le bouton-poussoir "ENTER R". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.

3. Montage

IFM PB5327 - Montage - 1

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Monter le capteur de pression à l'aide d'un montage process approprié (voir étiquette "Port Size").

4. Raccordement électrique

IFM PB5327 - Raccordement électrique - 1

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

Schéma de branchement:

embase M12DC PNPIFM PB5327 - Raccordement électrique - 2IFM PB5327 - Raccordement électrique - 3
embase M12DC NPNIFM PB5327 - Raccordement électrique - 4IFM PB5327 - Raccordement électrique - 5
embase SSDC PNPIFM PB5327 - Raccordement électrique - 6IFM PB5327 - Raccordement électrique - 7

Couleurs des fils conducteurs des connecteurs femelles IFM:

Augmenter le point de consigne haut / point de consigne bas

1IFM PB5327 - Augmenter le point de consigne haut / point de consigne bas - 1Appuyer sur le bouton SET S* et maintenir appuyé jusqu'à ce que le seuil de commutation désiré soit atteint.Dès que l'indication est en marche, le seuil de commutation peut être augmenté (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continuellement en le maintenant appuyé).IFM PB5327 - Augmenter le point de consigne haut / point de consigne bas - 2Après 5s la LED clignotante passe de gauche à droite.IFM PB5327 - Augmenter le point de consigne haut / point de consigne bas - 3Lorsque la LED 9 est atteinte, elle retourne à la LED 0 et la LED qui est constamment allumée avance d'un pas.**
2IFM PB5327 - Augmenter le point de consigne haut / point de consigne bas - 4Appuyer sur le bouton ENTER S* brièvement (confirmation).Le seuil de commutation devient effectif; l'appareil devient opérationnel.

* Bouton SET R pour régler le point de consigne bas Bouton ENTER R pour confirmer le réglage du point de consigne bas Le point de consigne haut (S) est toujours plus élevé que le point de consigne bas. Des valeurs pour S plus élevées que R ne sont pas acceptées. **Dépassement: Si la LED clignotant et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.

Réduire le point de consigne haut / bas

Laisser les LED clignotantes et allumées passer jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle: Appuyer sur les deux boutons-poussoir pendant 10s. La visualisation s'éteint brièvement (confirmation du blocage / déblocage). Appareil livré: non bloqué.

6. Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Signaux de défaut durant le fonctionnement : Toutes les LED clignotent lors d'un court-circuit.

  1. Données techniques
Tension d'alimentation [V]....18 ... 30 DCCourant de sortie [mA]....250protection courts-circuits,protection inversion de polarité / protection surcharges,chien de garde intégréChute de tension [V]....< 2Consommation [mA]....50
Répétabilité [% de l'etendue de mesure]....< ± 0,25Précision du point de commutation [% de l'etendue de mesure]....< ± 2,0Dérive / température [% de l'etendue de mesure par 10°C]....< ± 0,3dans la plage de température [°C]....-25 ... +80Retard à la disponibilité [s]....0,2
Matières en contact avec le fluide....INOX 303; céramique; FPM (Viton)Boîtier....EEPDM/X (Santoprène); FPM (Viton); NBR (Buna N);PA; Pocan; PC (Macrolon); INOX 304Protection PB5x00 ... PB5x07....IP 65 / IIIProtection PB5x20 ... PB5x22....IP 67 / IIIProtection PB5x23 ... PB5x27....IP 65* / IIIRésistance d'isolation [MΩ]....>100 (500 V DC)Tenue aux chocs [g]....50 (DIN / CEI 68-2-27, 11ms)Tenue aux vibrations [g]....20 (DIN / CEI 68-2-6, 10 - 2000 Hz)Cycles de commutation min....100 millionsTempérature ambiante [°C]....-25 ... +80Température du fluide [°C]....-25 ... +80Température de stockage [°C]....-40 ... +100CEMCEI 1000/4/2 ESD (décharges électro.):....4 / 8 KVCEI 1000/4/3 HF (champs électro.):....10 V/mCEI 1000/4/4 Burst:....2 KVCEI 1000/4/6 HF (perturb. conduite):....10 V

*Protection renforcée (IP 67) avec accessoires (No de commande E30038).
