RF3897144 - Commutateur Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Concentrateur/hub USB 3.0
Marque	Renkforce
Modèle	RF3897144
Nombre de ports USB	13 ports USB 3.0 + 1 port de charge (sortie d'alimentation USB)
Norme USB	USB 3.0 (compatible USB 2.0 et USB 1.1)
Alimentation du hub	12 V/CC via bloc d'alimentation fourni
Alimentation secteur du bloc	100-240 V CA, 50/60 Hz
Sortie du bloc d'alimentation	12 V/CC, 5 A (60 W)
Courant de sortie du port de charge	Jusqu'à 2,4 A
Dimensions (L×P×H)	122 × 45 × 20 mm
Poids (hub uniquement)	120 g
Commutateur marche/arrêt	Oui, bouton-poussoir rond
Témoins LED	Alimentation : vert ; ports USB : bleu
Montage mural possible	Oui, via trous de fixation aux extrémités
Conditions ambiantes	Température : -5°C à +45°C ; humidité relative : 20-80% sans condensation
Utilisation conforme	Brancher à un ordinateur USB 3.0, fournir ports supplémentaires, recharger appareils mobiles
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs
Sécurité	Respecter les consignes, ne pas démonter, maintenance par un professionnel
Pièces détachées	Bloc d'alimentation, câble d'alimentation, câble USB fournis
Informations générales	Notice d'utilisation incluse ; utilisation en intérieur uniquement

FOIRE AUX QUESTIONS - RF3897144 Renkforce

Comment brancher le hub USB 3.0 ?

Branchez le connecteur rond du bloc d'alimentation à la prise correspondante du hub, puis branchez le bloc d'alimentation sur une prise secteur. Reliez le hub à un port USB 3.0 libre de votre ordinateur via le câble USB fourni. Allumez le hub avec le bouton-poussoir. Le voyant vert s'allume.

Puis-je utiliser des périphériques USB 2.0 ou USB 1.1 avec ce hub ?

Oui, le hub est compatible avec les normes USB 2.0 et USB 1.1. Les périphériques fonctionneront, mais à leur vitesse native, sans bénéficier de la vitesse USB 3.0.

Quel est le courant maximal du port de charge ?

Le port de charge (prise USB noire) peut délivrer jusqu'à 2,4 A. Il est adapté pour recharger smartphones et tablettes.

Le hub est-il compatible avec Windows ?

Oui, il est compatible avec Windows (y compris XP, Vista, 7, 8). Le système d'exploitation installe automatiquement les pilotes nécessaires. Sous DOS ou mode sans échec, le fonctionnement USB peut être limité.

Peut-on monter le hub au mur ?

Oui, le boîtier dispose de trous de fixation aux deux extrémités. Utilisez des vis appropriées (et chevilles si besoin) pour le montage sous une table ou sur un mur. Veillez à ne pas endommager câbles ou tuyaux lors du perçage.

Que faire si le hub ne fonctionne pas ?

Vérifiez que le bloc d'alimentation est branché et allumé, que le câble USB est correctement connecté au PC et que le hub est sous tension (voyant vert). Si le problème persiste, testez un autre port USB de l'ordinateur ou redémarrez le PC.

Puis-je connecter 13 disques durs simultanément ?

C'est techniquement possible, mais le débit total est partagé entre tous les périphériques (la bande passante du hub vers le PC est limitée). Pour des transferts importants, connectez un disque directement au PC.

Comment nettoyer le hub ?

Utilisez un chiffon propre, sec et doux. Pour la poussière, un aspirateur avec un pinceau doux. N'utilisez pas de produits agressifs, chimiques ou abrasifs.

Le hub nécessite-t-il des pilotes ?

Non, les pilotes sont intégrés au système d'exploitation (Windows, Mac, Linux). Lors de la première connexion, l'installation se fait automatiquement.

La sortie de charge fonctionne-t-elle si le hub est éteint ?

Non, la sortie d'alimentation USB n'est active que lorsque le hub est allumé (commutateur sur ON et voyant vert allumé).

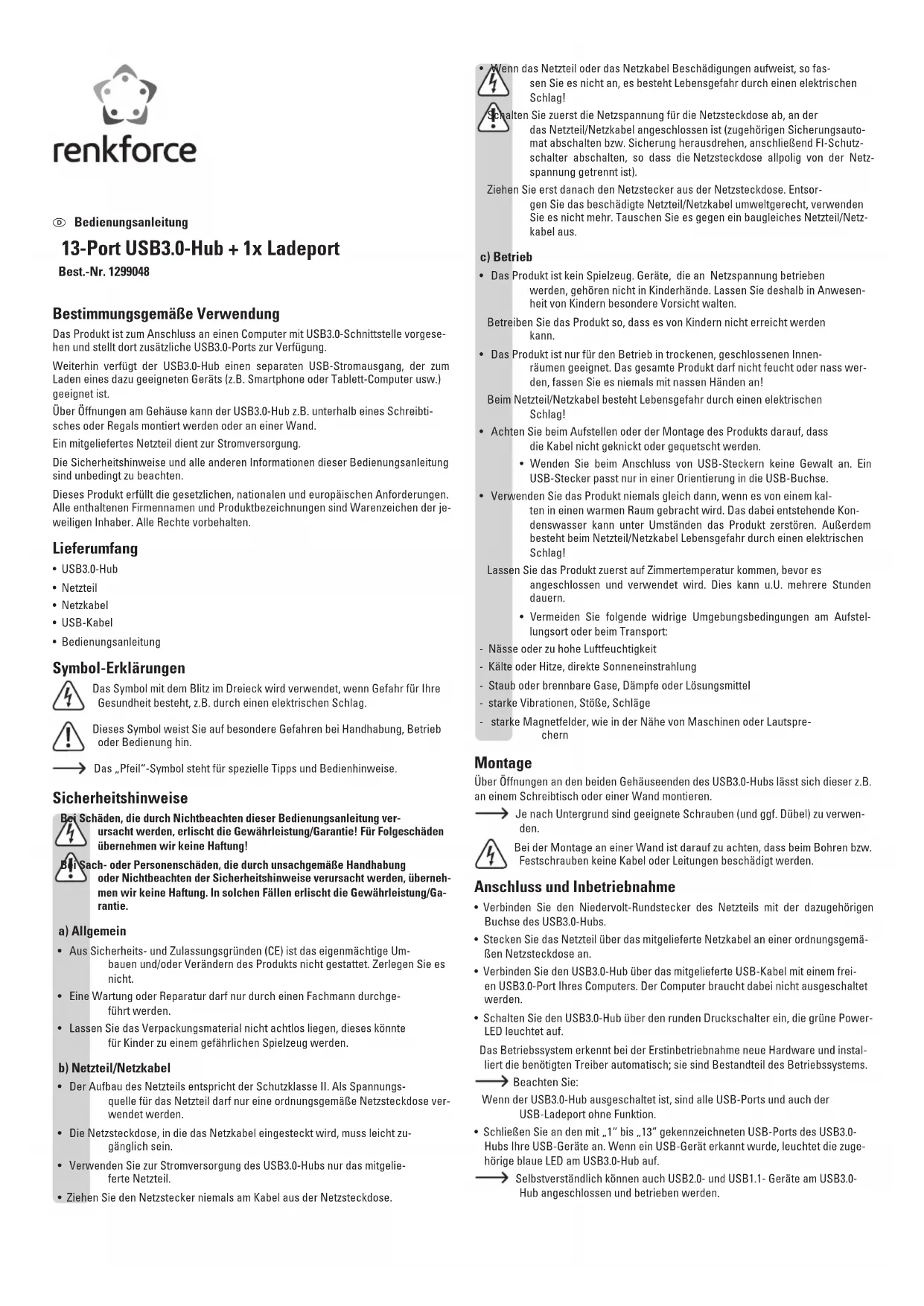

MODE D'EMPLOI RF3897144 Renkforce

Concentrateur/hub USB 3.0 à 13 ports + 1X port de charge

N° de commande 1299048

Utilisation conforme

Ce produit est prévu pour être branché à un ordinateur avec port USB 3.0 et permettre à disposition des ports USB 3.0 supplémentaires.

En outre, le concentrateur/hub USB 3.0 dispose d'une sortie d'alimentation USB pour recharger un appareil approprié (p. ex. smartphone, tablettes, etc.).

Des trous situés sur le boîtier permettent de monter le concentrateur/hub USB 3.0 sous une table de bureau ou une étagère ou encore sur un mur.

L'alimentation électrique est assurée par un bloc d'alimentation fourni.

Il faut impérativement respecter les consignes de sécurité et les autres informations de ce mode d'emploi.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Concentrateur/hub USB 3.0
• Bloc d'alimentation Cable d'alimentation
• Cable USB Mode d'emploi

Explication des symboles

Le symbole avec l'éclair dans un triangle est utilisé pour signaler un danger pour votre santé, p. ex. une électrocution.

Ce symbole indique les risques spécifiques lors du maniement, du service et de l'utilisation.

Le symbole de la « flèche » renvoie à des conseils et à des consignes d'utilisation particuliers.

Consignes de sécurité

Tout dommage résultant d'un non-respect du présent mode d'emploi entraîne l'annulation de la garantie! Nous déclinons toute responsabilité pour les dommages consécutifs!

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultant d'une mauvaise manipulation de l'appareil ou d'un non-respect des consignes de sécurité. Dans de tels cas, la garantie prend fin.

Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction ou de transformer l'appareil de son propre gré. Ne le démontez pas. - La maintenance ou les réparations ne doivent être effectuées que par un professionnel qualifié. - Ne laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet dangereux pour les enfants.

B) bloc d'alimentation/cordon d'alimentation

• La construction du bloc d'alimentation correspond à la classe de protection II. Utilisez uniquement une prise de courant en état de fonctionnement comme source d'alimentation électrique du bloc d'alimentation.
• La prise de courant dans laquelle le cordon d'alimentation sera branché doit être facilement accessible.
• Pour l'alimentation électrique du concentrateur/hub USB 3.0, utilisez uniquement le bloc d'alimentation fourni.
• Ne débranchez jamais le bloc d'alimentation en tirant sur le cable.

• Si le bloc d'alimentation ou le cordon d'alimentation est endommagé, ne le touchez pas. Vous courrez un risque d'électrocution mortelle!

Coupez d'abord la tension d'alimentation de la prise de courant sur laquelle le bloc d'alimentation/le cable d'alimentation est branché (déconnectez le coupe-circuit automatique ou retirez le fusible, puis coupez le disjoncteur différentiel de sorte que la prise de courant soit déconnectée sur tous les pôles).

Veuillez ensuite retirer la fiche d'alimentation de la prise de courant. Eliminez le bloc d'alimentation/cable d'alimentation endommagé en respectant l'environnement, ne l'utilisez plus. Remplacez le bloc ou le cable d'alimentation par un autre du même type.

C) Mise en service

• Ce produit n'est pas un jouet. Gardez les appareils fonctionnant sous tension du secteur hors de portée des enfants. Soyez particulièrement vigilant lors du fonctionnement en présence d'enfants. Placez le produit de sorte à le mettre hors de portée des enfants.
• Ce produit est homologué uniquement pour une utilisation à l'intérieur, dans des locaux secs et fermés. L'ensemble du produit ne doit ni prendre l'humidité ni être mouillé. Ne le touchez jamais avec des mains mouillées! Soyez également vigilant avec le bloc ou le câble d'alimentation. Vous courrez un risque d'électrocution mortelle! Lors de la mise en marche et lors du stockage du produit, veillez à ce que le câble ne soit ni piégé ni écrabouillé.
• Ne forcez pas lors du branchement des connecteurs USB. Un connecteur USB ne peut être branché à un port USB que dans un seul sens.
• N'utilise jamais l'appareil lorsqu'il vient d'être transporté d'un endroit froid vers un endroit chaud. L'eau de condensation qui en résulte pourrait endommager irréversiblement le produit. En outre, il existe un risque de choc électrique mortel avec le bloc ou le câble d'alimentation!

Attendez que l'appareil ait atteint la temperature ambiante avant de le raccorder ou de l'utiliser. Cela peut prendre plusieurs heures selon les cas.

• Il convient d'éviter les conditions défavorables suivantes sur le lieu d'installation ou lors du transport:
• présence d'eau ou humidité de l'air trop importante
• froid ou chaleur extrême, exposition aux rayons directs du soleil
• poussières ou gaz, vapeurs ou solvants inflammables
• vibrations intenses, coups, chocs
• champs magnétiques intensés comme à proximité de machines ou de haut-parleurs

Montage

Les trous aux deux extrémités du boîtier du concentrateur/hub USB 3.0 permettent de le monter, p. ex. sur une table de bureau ou un mur.

Utilisez des vis appropriées selon la surface de montage (et, le cas échéant, des chevilles).

En cas de montage mural, assurez-vous que le perçage ou le vissage n'endommage pas de câble ou de tuyau.

Raccordement et mise en service

• Branchez le connecteur ronde du bloc d'alimentation à la prise correspondante du concentrateur/hub USB 3.0.
• Branchez le bloc d'alimentation à l'aide du cordon d'alimentation fourni sur une prise de courant réglementaire.
• Branchez le concentrateur/hub USB 3.0 à un port USB 3.0 libre de votre ordinateur via le câble USB fourni. Pour ce faire, il n'est pas nécessaire d'éteindre l'ordinateur.
• Allumez le concentrateur/hub USB 3.0 en appuyant sur le bouton-poussoir rond. Le témoin d'alimentation LED vert s'allume.

Lors de la première mise en service, le système d'exploitation reconnaît le nouveau matériel et installe automatiquement le pilote requis; les pilotes font déjà partie du système d'exploitation.

Important:

Si le concentrateur/hub USB 3.0 est éteint, tous les ports USB et le port de charge USB ne fonctionneront pas.

• Connectez vos appareils USB sur les ports USB marqués de « 1 » à « 13 » de votre concentrateur/hub USB 3.0. Lorsqu'un appareil USB est reconnu, le témoin LED correspondant s'allume en bleu sur le concentrateur/hub USB 3.0.

Vous pouvez bien entendu brancher et utiliser des appareils USB 2.0 et USB 1.1 sur le concentrateur/hub USB 3.0.

Pour chaque appareil USB, le système d'exploitation reconnaît le nouveau matériel et installe le pilote requis. Veuillez vous référer au mode d'emploi du périphérique USB pour savoir comment procéder.

De nombreux périphériques utilisant les pilotes de Windows ; c'est le cas p. ex. des clés USB, des souris USB, etc.

De nombreux appareils USB 3.0 n'ont cependant besoin que d'un courant beaucoup plus faible, p. ex. les clés USB. D'autres périphériques USB 3.0

disposent de leur propre bloc d'alimentation pour fonctionner (p. ex. les gros disques durs USB 3.0).

La sortie de courant USB peut fournir un courant de sortie allant jusqu'à 2,4A max.

Notez que le bloc d'alimentation fourni dans l'étendue de la livraison ne peut pas donc fournir simultanément à toutes les sorties le courant maximal possible. La puissance de sortie du bloc d'alimentation fourni est de 60 W, soit environ 59 W disponible pour tous les appareils USB branchés (les ports USB 1 - 13 et la sortie de courant USB).

Fonction de charge

La sortie d'alimentation USB (prise USB noire) sur le dessus du concentrateur/hub

USB 3.0 délivre un courant allant jusqu'à 2,4 A. Vous pouvez donc brancher non seulement un smartphone (qui a besoin en général d'un courant de charge compris entre

0,5 et 1 A) mais également une tablette qui a besoin de davantage de courant.

Utilisez le câble de charge fourni avec votre smartphone ou tablette pour les connecter à la sortie d'alimentation USB.

Comme l'électronique de charge est intégrée dans les smartphones et les tablettes, le processus de charge est contrôlé et arrêté en fonction du smartphone ou de la tablette.

La sortie d'alimentationUSB n'est active que lorsque le concentrateur/hub USB3.0 est allumé.

Trucs et astuces

• Le concentrateur/hub USB 3.0 est compatible avec les normes antérieures USB 2.0 et USB 1.1. Cela signifie que les péripériques USB 2.0 et USB 1.1 traditionnels peuvent être utilisés sans problème sur un concentrateur/hub USB 3.0. Les appareils USB 2.0 et USB 1.1 ne seront pas plus rapides pour autant.
• Pour pouvoir profiter de la grande vitesse de l'USB 3.0, tous les péripériques doivent supporter l'USB 3.0 : Le périphérique USB lui-même (p. ex. un disque dur externe), le concentrateur/hub USB et le contrôleur USB dans l'ordinateur.
• La vitesse maximale théorique de USB 3.0 (ou également de l'USB 2.0 ou de l'USB 1.1) n'est jamais atteinte en pratique. Cela est dû aux informations d'analyse, à l'utilisation simultanée de plusieurs péripériques USB ou aux limites de vitesse du péripérique ou du contrôleur USB ou de la carte mère.

Cela n'aurait pas de sens d'utiliser simultanément 13 disques durs ou clés USB via le concentrateur/hub USB 3.0 car ils se partageraient le volume de transfert possible entre le concentrateur/hub USB 3.0 et l'ordinateur.

Si un grand volume de données doit être transféré entre deux disques durs USB 3.0, alors vous devrez connecter un disque dur au concentrateur/hub USB 3.0 et le deuxième directement à un port USB 3.0 libre de l'ordinateur.

• Le système DOS ou le mode sans échec des anciennes versions de Windows ne permettent pas le fonctionnement USB. Selon l'ordinateur ou les paramètres du BIOS/Setup, le fonctionnement d'un clavier USB et d'une souris USB est cependant possible. Pour cela, il faudra toutefois les connecter directement aux interfaces USB de l'ordinateur et non au concentrateur USB.
• Les périphériques USB peuvent être connectés et déconnectés pendant le fonctionnement. Il est donc inutile d'éteindre votre ordinateur lorsque vous désirez brancher ou débrancher les appareils. Si vous débranchez le connecteur USB pendant une transmission de données sur le port USB, p. ex. lorsqu'un disque dur externe transmet des données à un ordinateur, il se peut que le système d'exploitation plante. Il est également possible de perdre des données ou d'endommager le système de fichiers sur le lecteur de disque externe. Il en est de même si vous appuyez sur le bouton marche/arrêt du concentrateur/hub USB 3.0.
• Dans Windows XP, Vista™, 7, 8, une icône avec flèche apparait dans la barre de menu pour certains périhériques USB (p. ex. un disque dur USB). Cette fonction vous permet de « déconnecter » le périhérique USB de l'ordinateur en vous assurant qu'aucune transmission de données ne soit en cours. L'appareil USB peut ensuite être débranché en toute sécurité du concentrateur/hub USB 3.0 (ou de l'ordinateur).

Maintenance et nettoyage

Cet appareil ne nécessite aucun entretien. L'entretien ou les réparations doivent uniquement être effectués par un spécialiste.

Vous pouvez utiliser un chiffon propre, sec et doux pour le nettoyage. Nettoyez la poussière au moyen d'un aspirateur et d'un pinceau propre et doux.

N'utilise pas de produits de nettoyage agressifs, chimiques ou abrasifs, car cela peut causer des décolorations, voir même des modifications du matériel de la surface.

Élimination

Ne jetez pas le produit avec les ordures ménagères.

vient de procéder à l'élimination du produit au terme de sa durée de

vie conformément aux prescriptions légales en vigueur; mettez l'appareil au rebut dans un centre de recyclage.

A) concentrateur/hub USB

Tension de service 12 V/CC

Norme USB USB 3.0 (compatible USB 2.0 et USB 1.1)

Nombre de ports USB 3.0 : 13

Nombre de sorties d'alimentation USB... 1 (courant de sortie : max. 2,4 A; tension de sortie : 5 V/DC)

Interrupteur Marche/Arrêt. Oui

Montage mural. Oui

Conditions ambiantes Température: -5°C à +45°C; humidité relative de l'air: de 20% à 80% sans condensation

Dimensions (L× P× H) 122x45x20mm

Poids. 120g

Bloc d'alimentation

Tension de service 100 - 240 V/CA, 50/60 Hz

Sortie 12 V/CC, 5A

Bestelnr. 1299048
