Caractéristiques techniques	Commutateur Renkforce RF-ES-208, 8 ports Ethernet 10/100 Mbps, non manageable
Utilisation	Idéal pour les réseaux domestiques et de petites entreprises, permettant de connecter plusieurs appareils réseau.
Maintenance et réparation	Pas de maintenance requise, mais vérifier régulièrement les connexions et l'alimentation.
Sécurité	Fonctionne sans configuration, mais il est recommandé d'utiliser un pare-feu pour sécuriser le réseau.
Informations générales	Dimensions compactes, facile à installer, compatible avec la plupart des systèmes d'exploitation.

FOIRE AUX QUESTIONS - RF-ES-208 Renkforce

Comment réinitialiser le commutateur Renkforce RF-ES-208 ?

Pour réinitialiser le commutateur, débranchez-le de l'alimentation, puis maintenez enfoncé le bouton de réinitialisation pendant 10 secondes tout en le rebranchant.

Le commutateur ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation est correctement branchée. Essayez de changer de prise ou d'utiliser un autre câble d'alimentation pour voir si cela résout le problème.

Le commutateur ne détecte pas certains appareils, que faire ?

Assurez-vous que les câbles Ethernet utilisés sont en bon état et compatibles. Essayez de connecter les appareils un par un pour identifier celui qui pose problème.

Comment configurer le commutateur pour un réseau VLAN ?

Accédez à l'interface de gestion du commutateur via un navigateur web en entrant l'adresse IP du commutateur. Suivez les instructions pour créer des VLANs dans le menu de configuration.

Quels sont les indicateurs lumineux sur le commutateur ?

Les indicateurs lumineux montrent l'état de l'alimentation, la connexion Ethernet, et l'activité des ports. Consultez le manuel pour des détails spécifiques sur chaque voyant.

Comment mettre à jour le firmware du commutateur ?

Téléchargez la dernière version du firmware depuis le site officiel de Renkforce. Accédez à l'interface de gestion du commutateur et utilisez l'option de mise à jour pour installer le nouveau firmware.

Le commutateur chauffe-t-il pendant son utilisation normale ?

Un léger échauffement est normal. Cependant, si le commutateur devient très chaud au toucher, assurez-vous qu'il est bien ventilé et éloigné de sources de chaleur.

Comment savoir si un port est défectueux ?

Testez le port en connectant un autre appareil fonctionnel. Si le nouvel appareil ne fonctionne pas non plus, le port pourrait être défectueux.

Le commutateur supporte-t-il l'alimentation par Ethernet (PoE) ?

Vérifiez les spécifications du modèle particulier de Renkforce RF-ES-208 que vous avez, car certains modèles supportent PoE tandis que d'autres ne le font pas.

Comment résoudre des problèmes de connexion intermittente ?

Vérifiez les câbles et les connexions. Essayez de réinitialiser le commutateur et de mettre à jour le firmware. Si le problème persiste, un port ou un appareil pourrait être défectueux.

Où puis-je trouver le manuel d'utilisation du Renkforce RF-ES-208 ?

Le manuel d'utilisation est disponible sur le site officiel de Renkforce, dans la section support ou téléchargement.

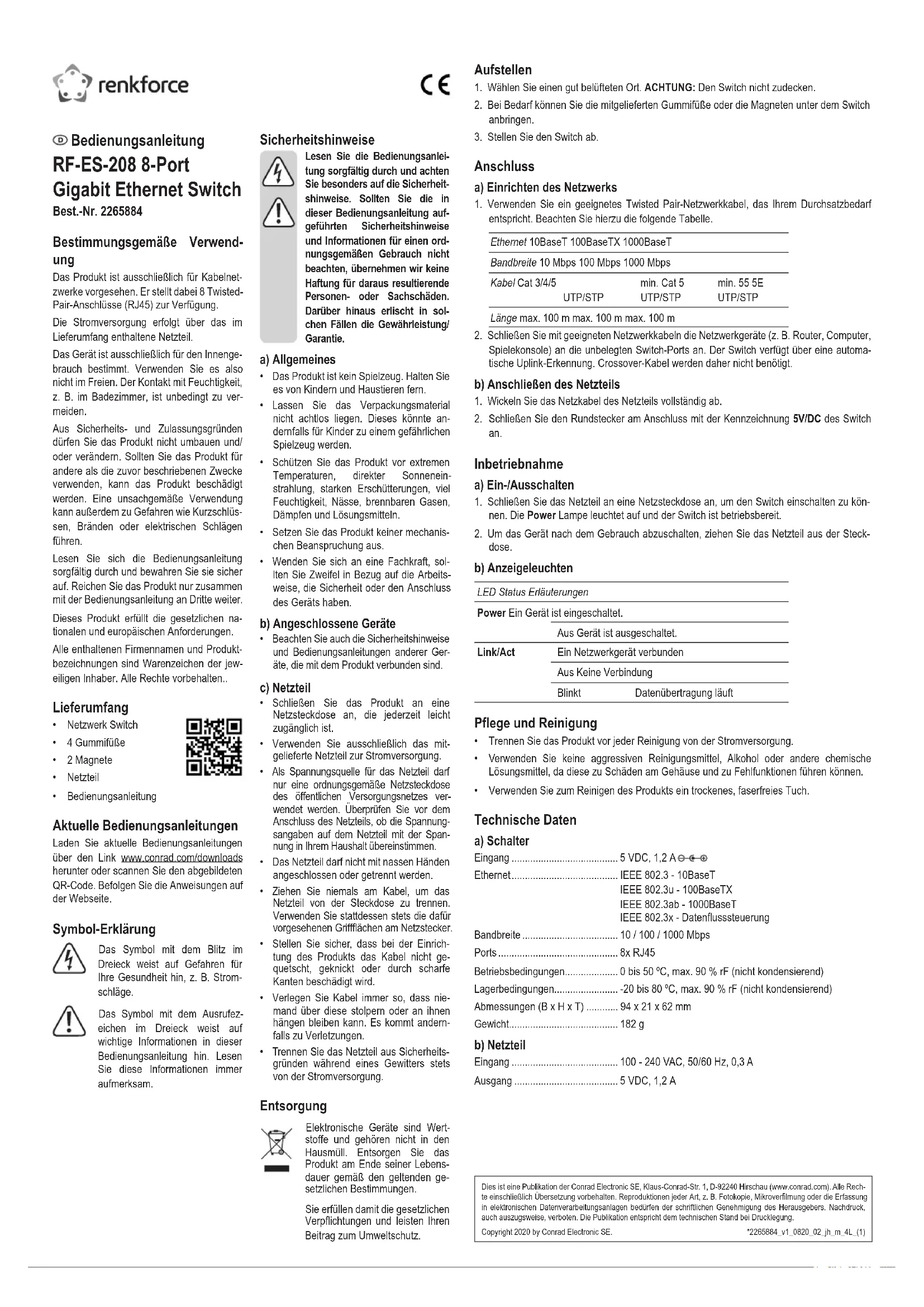

MODE D'EMPLOI RF-ES-208 Renkforce

1. Choisissez un emplacement permettant de garantir une ventilation optimale. ATTENTION :

Ne couvrez pas le commutateur.

2. Le cas échéant, xez les pieds en caoutchouc ou les aimants sur le dessous du com-

3. Positionnez le commutateur.

Connexions a) Installation du réseau

1. Choisissez un type de câble réseau à paire torsadée adapté qui corresponde à vos besoins

en bande passante. Voir le tableau ci-dessous pour plus de détails. Ethernet 10BaseT 100BaseTX 1000BaseT Bande pas- sante 10 Mbps 100 Mbps 1000 Mbps Câble Cat 3/4/5 UTP/STP min. Cat 5 UTP/STP Cat. min. 5E UTP/STP Longueur max. 100 m max. 100 m max. 100 m

2. Connectez des hôtes (par ex. routeur, ordinateur, console de jeux) sur des ports libres du

commutateur à l’aide de câbles réseau adaptés. Le commutateur possède une fonction de détection automatique de croisement des signaux (Auto MDI-X). Aucun câble croisé n'est requis. b) Mise sous tension

1. Déroulez entièrement le câble de l’adaptateur secteur.

2. Branchez la che ronde sur le port 5V/DC du commutateur.

Fonctionnement a) Allumage / arrêt

1. Branchez l'adaptateur secteur sur une prise électrique pour mettre le commutateur sous

tension. Le voyant Power s'allume et le commutateur est prêt à l’emploi.

2. Après utilisation, débranchez l’adaptateur de la prise électrique pour éteindre l'appareil.

b) Voyants lumineux LED État Fonctionnement Power Allumé L’appareil est sous tension. Éteint L’appareil est hors tension. Link/Act Allumé Hôte connecté Éteint Aucune connexion Clignotant Transmission de données en cours Entretien et nettoyage

• Avant le nettoyage, débranchez le produit de l’alimentation électrique.

• N’utilisez pas de produits de nettoyage abrasifs, d’alcool à friction ou autre produit chim- ique ; ceux-ci risqueraient d’abîmer le boîtier et de causer des dysfonctionnements.

• Nettoyez le produit avec un chiffon sec et sans bres. Caractéristiques techniques a) Commutateur Entrée ........................................... 5 V/DC, 1,2 A Ethernet ........................................ IEEE 802.3 - 10BaseT IEEE 802.3u - 100BaseTX IEEE 802.3ab - 1000BaseT IEEE 802.3x - Flow Control Bande passante ............................ 10 / 100 / 1000 Mbps Ports ............................................. 8x RJ45 Conditions de fonctionnement ...... de 0 à +50 °C, max. 90 % HR (sans condensation) Conditions de stockage ................ -20 à +80 °C, max. 90 % HR (sans condensation) Dimensions (l x H x P) .................. 94 x 21 x 62 mm Poids ............................................. 182 g b) Adaptateur secteur Entrée ........................................... 100 - 240 V/CA, 50/60 Hz, 0,3 A Sortie ............................................ 5 V/CC, 1,2 A Mode d’emploi Commutateur Ethernet Gigabit 8 ports RF-ES-208 Nº de commande 2265884 Utilisation prévue Le produit est prévu pour un réseau câblé. 8 connexions à paire torsadée (RJ45) sont disponibles. L’alimentation est assurée par un adaptateur secteur. Il est uniquement destiné à une utilisation en intérieur. Ne l’utilisez pas en extérieur. Tout contact avec l’humidité, p. ex. dans les salles de bains, doit être évité en toutes cir- constances. Pour des raisons de sécurité et d’homologation, toute restructuration et/ ou modication du produit est interdite. Toute utilisation à des ns autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs élec- triques, etc. Lisez attentivement les instructions du mode d’emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu’avec le mode d’emploi correspondant. Ce produit est conforme aux exigences na- tionales et européennes en vigueur. Tous les noms d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés. Contenu de l’emballage

• 4 pieds en caoutchouc

• Mode d’emploi Mode d’emploi actualisé Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions gurant sur le site Web. Explication des symboles Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé, p. ex. en raison d’une décharge électrique. Le symbole avec le point d’exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d’emploi. Veuillez lire ces informations attentivement. Consignes de sécurité Lisez attentivement le mode d’emploi et respectez en particu- lier les consignes de sécurité. Nous déclinons toute responsa- bilité en cas de dommages cor- porels ou matériels résultant du non-respect des consignes de sécurité et des informations rela- tives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l’annulation de la garantie. a) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériau d’emballage. Celui-ci peut se révéler dan- gereux si des enfants le prennent pour un jouet.

• Gardez l’appareil à l’abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d’humidité élevée, d’eau, de gaz inammables, de vapeurs et de solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l’appareil. b) Appareils connectés

• Respectez également les informations concernant la sécurité et le mode d’emploi pour les autres appareils connectés à ce produit. c) Bloc d’alimentation

• Branchez l’appareil sur une prise murale dont l’accès est facile.

• Pour l'alimentation électrique, n'utilisez que l'adaptateur secteur fourni.

• Ne branchez l’adaptateur secteur qu’à une prise de courant normale raccordée au réseau public. Avant de brancher l’adaptateur secteur, vériez si la tension indiquée sur l’adaptateur est conforme à celle de votre fournisseur d’électricité.

• Ne branchez ni ne débranchez jamais les adaptateurs d’alimentation si vos mains sont mouillées.

• Ne débranchez jamais l’adaptateur sect- eur de la prise électrique en tirant sur le câble ; utilisez toujours les surfaces de préhension sur la che.

• En installant le produit, assurez-vous que le câble ne soit ni pincé ni noué et qu’il ne puisse pas être endommagé en passant sur des bords tranchants.

• Placez toujours les câbles de sorte que personne ne puisse trébucher ou se coincer dedans. Ceci présente un risque de bles- sures.

• Pour des raisons de sécurité, débranchez l’adaptateur secteur de la prise électrique en cas d’orage. Élimination Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En n de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordon- nances légales et contribuez à la protection de l’environnement. Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www. conrad.com). Tous droits réservés y compris la traduction. La reproduction par n’importe quel moyen, p. ex. photocopie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l’autorisation préalable par écrit de l’éditeur. La réimpression, même en partie, est interdite. Cette publication représente l’état technique au moment de l’impression. Copyright 2020 by Conrad Electronic SE. *2265884_v1_0820_02_jh_m_4L_(1)Plaatsing
