Type de produit	Commutateur réseau (switch) non administrable
Marque	Renkforce
Modèle	RF-4270245
N° de commande	1423415
Ports réseau	4 x RJ45, 10/100/1000 Mbit/s
Alimentation	USB 5 V/DC, 500 mA (câble fourni) ou adaptateur secteur externe (5 V/DC, 500 mA, connecteur 3,5/1,3 mm, centre positif)
Dimensions (L x P x H)	62 x 79,5 x 21 mm
Poids	164 g
Température de fonctionnement	0 °C à +40 °C
Humidité de service	10 à 90 % HR, sans condensation
Détection Uplink automatique	Oui, sur chaque port (Auto MDI/MDIX)
Indicateurs LED	1 LED Power, 1 LED Link/Act par port
Longueur maximale du câble réseau	100 m (câble CAT5e ou supérieur)
Accessoires inclus	4 pieds en caoutchouc, 2 aimants, câble d'alimentation USB, manuel d'utilisation
Utilisation	Intérieur, locaux secs
Entretien et nettoyage	Débrancher avant nettoyage, utiliser pinceau doux ou aspirateur, pas de détergents agressifs
Consignes de sécurité	Ne pas ouvrir, ne pas exposer à l'humidité, hors de portée des enfants, utiliser uniquement en intérieur sec
Élimination	Appareil électrique, ne pas jeter aux ordures ménagères, suivre la législation locale

FOIRE AUX QUESTIONS - RF-4270245 Renkforce

Comment alimenter le switch RF-4270245 ?

Vous pouvez l'alimenter via le câble USB fourni (branché sur un port USB haut débit pouvant fournir 500 mA) ou via un adaptateur secteur externe 5 V/DC avec connecteur 3,5 mm (diamètre extérieur) / 1,3 mm (diamètre intérieur), centre positif.

Quels câbles réseau utiliser ?

Utilisez des câbles à paires torsadées de catégorie CAT5e ou supérieur, avec tous les 8 contacts connectés 1:1 (câble droit). La longueur maximale par tronçon est de 100 m.

Que signifient les LED sur le switch ?

La LED Power s'allume lorsque le switch est sous tension. Chaque port possède une LED Link/Act : elle est allumée en continu quand la connexion est active et clignote pendant le transfert de données.

Le switch est-il compatible avec d'autres switches ?

Oui, grâce à la détection Uplink automatique (Auto MDI/MDIX) sur chaque port, vous pouvez connecter d'autres switches avec un câble droit standard, sans câble croisé spécifique.

Puis-je utiliser le switch sans ordinateur ?

Oui, le switch fonctionne indépendamment de l'ordinateur. Il doit simplement être alimenté (par USB ou adaptateur secteur). Il relie entre eux les périphériques réseau connectés.

Comment nettoyer le switch ?

Débranchez d'abord l'alimentation. Utilisez un pinceau doux ou un aspirateur pour enlever la poussière. N'utilisez pas de détergents agressifs et n'appuyez pas trop fort pour éviter les rayures.

Quelles sont les dimensions et le poids du switch ?

Il mesure environ 62 x 79,5 x 21 mm (L x P x H) et pèse environ 164 g.

Puis-je fixer le switch sous un bureau ?

Oui, les aimants fournis permettent de fixer le switch sur une surface métallique. Vous pouvez également coller les pieds en caoutchouc pour une pose sur une surface plane.

Le switch prend-il en charge le Gigabit Ethernet (1000 Mbit/s) ?

Oui, chaque port RJ45 supporte 10/100/1000 Mbit/s. Notez que le débit réel peut être inférieur en raison des surcharges réseau et des protocoles.

Que faire si le switch ne s'allume pas ?

Vérifiez que le câble USB est bien branché sur un port USB fournissant au moins 500 mA (évitez les ports de clavier ou hubs sans alimentation propre). Testez avec un autre câble ou un adaptateur secteur adapté. Si le problème persiste, consultez le manuel.

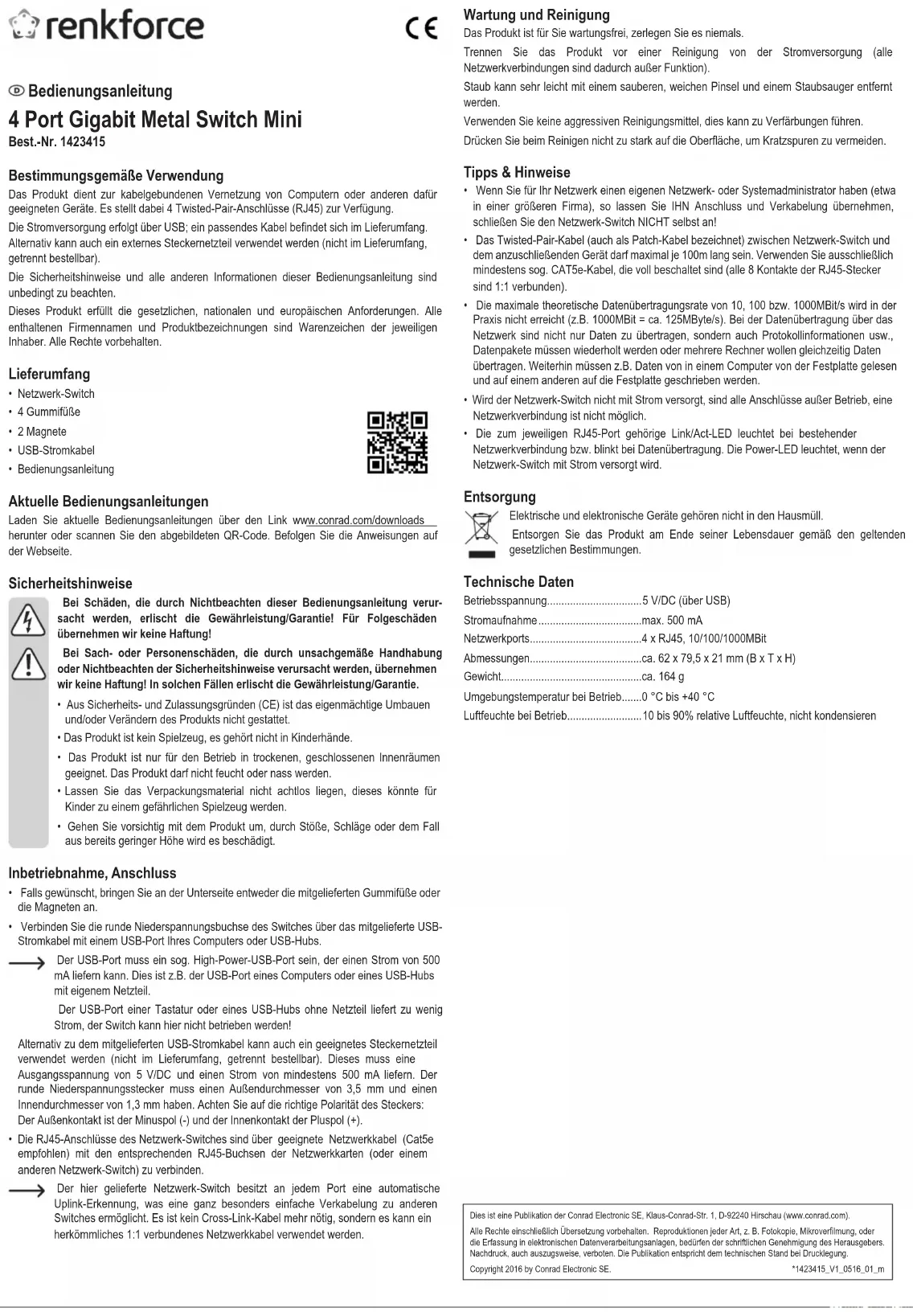

MODE D'EMPLOI RF-4270245 Renkforce

N° de commande 1423415

Utilisation Conforme

Le produit sert à l'interconnexion par câbles d'ordinateur ou d'autres appareils appropriés. A cet effet, il dispose de 4 raccords à paires torsadées (RJ45).

L'alimentation électrique s'effectue par USB ; un câble approprié est joint à la livraison. Il est également possible d'utiliser un bloc d'alimentation externe (non compris dans l'étendue de la fourniture, à commander séparément).

Il faut impérativement tenir compte des consignes de sécurité et des autres informations de ce manuel d'utilisation.

Cet appareil satisfait aux prescriptions légales nationales et européennes. Tous les noms d'entreprises et les appellations d'appareils figurant dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

Étendue de la livraison

• Switch réseau
  • 4 pieds en caoutchouc
• 2 aimants
  • Câble d'alimentation USB
• Manuel d'utilisation

Modes d'emploi actuels

Téléchargez les modes d'emplois actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

Consignes de sécurité

Tout dommage causé par le non-respect du présent mode d'emploi entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation de l'appareil non conforme aux spécifications ou du non-respect des présentes consignes de sécurité ! Dans de tels cas la garantie est annulée.

• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction ou de transformer l'appareil de son propre gré.
• Cet appareil n'est pas un jouet, tenez-le hors de portée des enfants.
• Ce produit n'est homologué que pour l'utilisation intérieure dans des locaux secs. Le produit ne doit être ni humide, ni mouillé.
• Ne laissez pas le matériel d'emballage sans surveillance ; cela pourrait constituer un jouet dangereux pour les enfants.
• Cet appareil doit être manipulé avec précaution, les coups, les chocs ou une chute, même de faible hauteur, peuvent l'endommager.

Mise en service / Branchement

• Si vous le souhaitez, vous pouvez coller soit les pieds en caoutchouc fournis, soit les aimants sur la face inférieure du boîtier.
• Au moyen du câble électrique USB fourni, reliez la douille basse tension ronde du switch à un port USB libre de votre ordinateur ou concentrateur USB.

Le port USB doit être un port USB dit High power pouvant fournir un courant de 500 mA. Cela peut être un port USB d'un ordinateur par ex. ou d'un concentrateur USB avec son propre bloc d'alimentation.

Le port USB d'un clavier ou d'un concentrateur USB sans bloc d'alimentation autonome ne fournit pas suffisamment de courant. Le switch ne peut pas être utilisé dans ce cas.

Au lieu du câble électrique USB fourni, il est possible également d'utiliser un bloc d'alimentation approprié (non compris dans l'étendue de la fourniture, à commander séparément). Celui-ci doit fournir une tension de sortie 5 V/DC et un courant minimal de 500 mA. Le connecteur basse tension rond doit avoir un diamètre extérieur de 3,5 mm et un diamètre intérieur de 1,3 mm. S'assurer de la polarité correcte du connecteur : Le contact extérieur est le pôle négatif (-), le contact intérieur est le pôle positif (+).

- Les connexions RJ45 du switch réseau doivent être reliées par des câbles réseau appropriés (Cat5e recommandé) aux douilles RJ45 correspondantes des cartes réseau (ou d'un autre switch réseau).

Le switch réseau fourni possède une détection Uplink automatique pour chaque port, ce qui facilite le câblage avec d'autres switches. Le câble Cross-Link n'est plus nécessaire, il est possible d'utiliser un câble réseau conventionnel 1:1.

Entretien et nettoyage

Le produit ne nécessite aucune maintenance. Ne le démontez jamais.

Avant tout nettoyage, coupez le produit de l'alimentation électrique (dans ce cas, toutes les liaisons réseau sont hors service).

Vous pouvez éliminer les poussières à l'aide d'un pinceau souple et propre, et d'un aspirateur. N'utilisez pas de détergents agressifs. Ces derniers pourraient causer une décoloration de l'appareil.

Lors du nettoyage, n'appuyez pas trop fort sur la surface afin d'éviter de créer des rayures.

Conseils et indications

• Si vous disposez pour votre réseau de votre propre administrateur réseau ou système (notamment dans une grande entreprise), confiez-LUI le montage et le câblage, NE raccordez PAS vous-même le switch réseau !
• Le câble à paire torsadée (également appelé câble Patch) entre le switch réseau et l'appareil à raccorder ne doit pas dépasser 100 m. Utiliser exclusivement au moins des câbles dits CAT5e entièrement câblés (tous les 8 contacts des connecteurs RJ45 reliés 1:1).
• n'est pas atteint dans la pratique (par ex. 1000 MBit = environ 125 MByte/s). Lors de la transmission des données par le réseau, non seulement des données sont à transférer, mais aussi des informations de protocole, etc., des paquets de données doivent être répétés ou encore plusieurs ordinateurs veulent transmettre simultanément des données. En outre, les données sur le disque dur d'un ordinateur par ex. doivent être lues et écrites sur le disque dur d'un autre ordinateur.
• Si le switch réseau n'est pas alimenté en courant, toutes les connexions sont hors service, une connexion au réseau n'est pas possible.
• La LED Link/Act du port RJ45 correspondant est allumée quand la connexion réseau est active et clignote pendant le transfert de données. La LED «Power» est allumée, quand le switch réseau est alimenté en courant.

Élimination

Les appareils électriques et électroniques ne doivent pas être jetés dans les poubelles ordinaires.

Jetez l'appareil devenu inutilisable suivant les lois en vigueur.

Caractéristiques techniques

Tension de service....5 V/DC (par USB)

Puissance absorbée .... max. 500 mA

Ports réseau 4 x RJ45 pour 10/100/1000 MBit

Dimensions....env. 62 x 79,5 x 21 mm (l x p x h)

Poids....env. 164 g

Température ambiante à la mise en service.....0 °C à +40 °C

Humidité de l'air en service .... 10 à 90% humidité relative, non condensante
