Type de produit	Concentrateur-chargeur USB 3.0 7+2 ports
Marque	Renkforce
Modèle	RF4791678 (N° de commande 1268678)
Dimensions (L × P × H)	202 × 61 × 26 mm
Poids	142 g
Alimentation	12 V/CC, 4 A (bloc d'alimentation inclus)
Puissance totale	48 W
Nombre de ports USB 3.0	7 (avant, numérotés de 1 à 7)
Nombre de sorties de charge USB	2 (dessus, max. 2,4 A chacune, 5 V/CC)
Courant max. par port de charge	2,4 A
Interrupteur marche/arrêt	Oui (bouton-poussoir triangulaire)
Montage mural	Oui (espacement entre vis : 114 mm)
Conditions ambiantes	0 °C à +40 °C, humidité relative 10 % à 90 % sans condensation
Compatibilité USB	USB 3.0, rétrocompatible USB 2.0 et USB 1.1
Fonctions principales	Extension de ports USB pour ordinateur, charge de smartphones/tablettes via sorties dédiées
Témoins LED	Un LED par port USB s'allume lors de la reconnaissance d'un périphérique ; LED pour sorties de charge
Entretien	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques ou abrasifs
Sécurité	Ne pas ouvrir, utiliser uniquement l'adaptateur fourni, éviter l'humidité et les mains mouillées
Réparabilité	Réparation par un professionnel qualifié uniquement
Contenu de la livraison	Concentrateur, bloc d'alimentation, câble d'alimentation, câble USB, mode d'emploi

FOIRE AUX QUESTIONS - RF4791678 Renkforce

Comment brancher le concentrateur USB Renkforce RF4791678 ?

Branchez d'abord le bloc d'alimentation au concentrateur et à la prise secteur. Reliez ensuite le concentrateur à un port USB 3.0 de votre ordinateur via le câble USB fourni. Allumez-le avec le bouton-poussoir triangulaire.

Puis-je utiliser des périphériques USB 2.0 ou USB 1.1 sur ce hub ?

Oui, le concentrateur est rétrocompatible avec les normes USB 2.0 et USB 1.1. Les périphériques fonctionneront, mais à leur vitesse native.

Quel est le courant de charge maximum sur les sorties de charge ?

Chaque sortie de charge peut délivrer jusqu'à 2,4 A (5 V/CC). Cela permet de charger des tablettes comme l'iPad ainsi que des smartphones.

Comment monter le concentrateur sous une table ou au mur ?

Utilisez les deux trous situés sous l'appareil (entraxe de 114 mm). Fixez-le avec des vis adaptées à votre support. Assurez-vous de ne pas endommager de câbles ou tuyaux lors du perçage.

Que faire si un périphérique USB n'est pas reconnu ?

Vérifiez que le concentrateur est allumé (bouton-poussoir). Essayez de connecter le périphérique directement à l'ordinateur. Si cela fonctionne, le problème peut venir du câble USB ou du port. Assurez-vous que les pilotes sont installés (normalement automatiques sous Windows).

Puis-je utiliser plusieurs disques durs externes simultanément ?

Oui, mais la bande passante totale entre le hub et l'ordinateur est partagée. Pour des transferts volumineux, il est préférable de brancher un disque directement sur l'ordinateur et l'autre sur le hub.

Le hub peut-il être utilisé sans alimentation secteur ?

Non, le concentrateur nécessite le bloc d'alimentation fourni (12 V/4 A) pour fonctionner. Sans lui, aucun port ne sera alimenté.

Comment nettoyer le concentrateur USB ?

Utilisez un chiffon sec, propre et doux. Pour la poussière, un aspirateur avec une brosse douce peut être employé. N'utilisez jamais de produits chimiques ou abrasifs.

Que signifie le témoin LED sur le hub ?

Chaque LED correspond à un port USB. Il s'allume lorsque le périphérique connecté est reconnu. Pour les sorties de charge, la LED indique que le périphérique est alimenté.

Puis-je laisser le concentrateur allumé en permanence ?

Oui, mais il est conseillé de l'éteindre lorsqu'il n'est pas utilisé pour économiser l'énergie. Notez que les ports de charge ne fonctionnent que lorsque le hub est allumé.

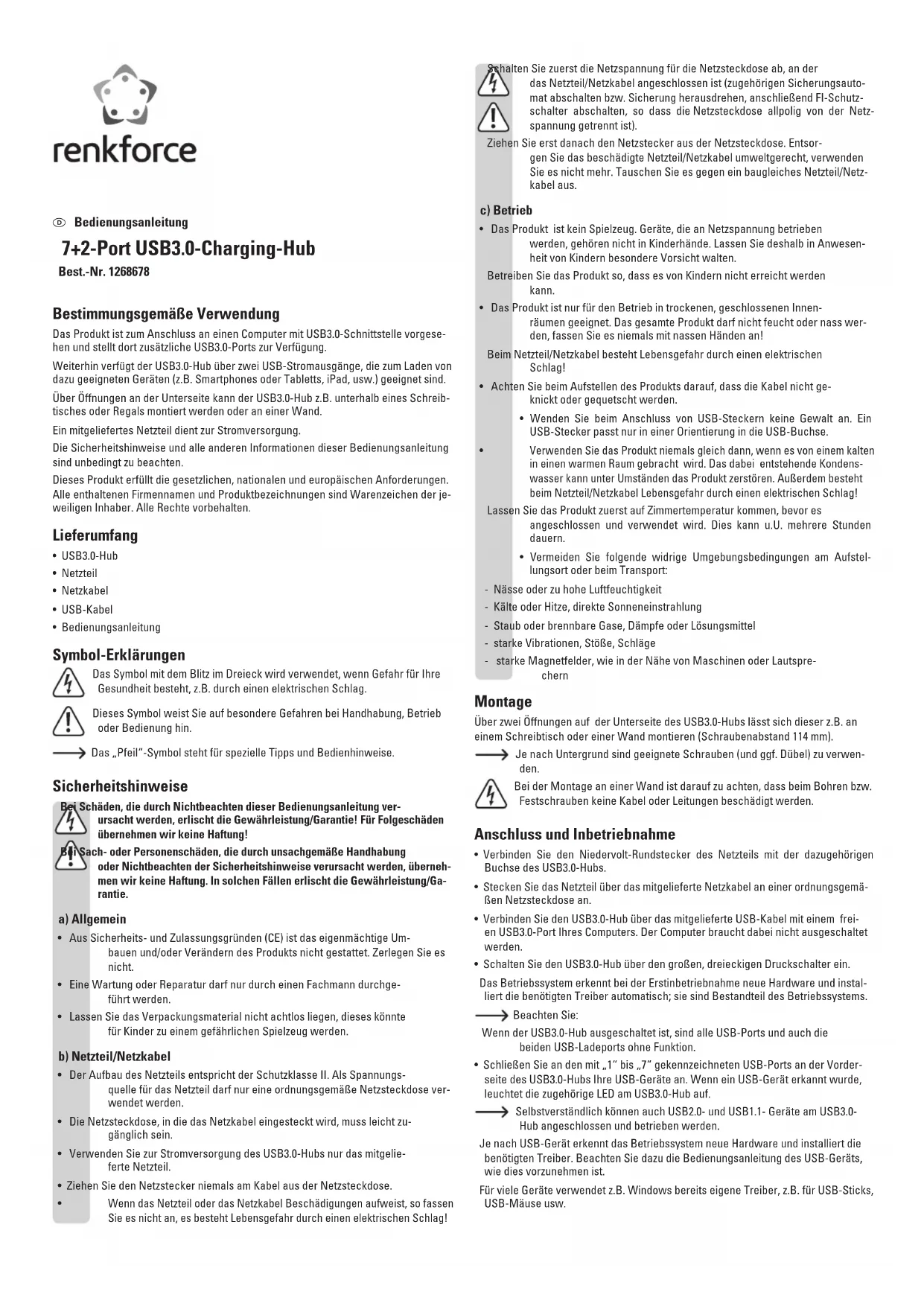

MODE D'EMPLOI RF4791678 Renkforce

Concentrateur-chargeur USB 3.0 7+2 ports

N° de commande 1268678

Utilisation conforme

Ce produit est prévu pour être branché à un ordinateur avec port USB 3.0 et permettre à disposition des ports USB 3.0 supplémentaires.

En outre, le concentrateur/hub USB 3.0 dispose de deux sorties d'alimentation USB pour recharger les appareils appropriés (p. ex. smartphone, tablettes, iPad, etc.).

Des trous situés sous le concentrateur/hub USB 3.0 permettent de le monter sous une table de bureau ou une étagère ou encore sur un mur.

L'alimentation électrique est assurée par un bloc d'alimentation fourni.

Il faut impérativement respecter les consignes de sécurité et les autres informations de ce mode d'emploi.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d'entreprise et les désignations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Étendue de la livraison

• Concentrateur/hub USB 3.0
• Bloc d'alimentation Cable d'alimentation
• Cable USB Mode d'emploi

Explication des symboles

Le symbole avec l'éclair dans un triangle est utilisé pour signaler un danger pour votre santé, p. ex. une électrocution.

Ce symbole indique les risques spécifiques lors du maniement, du service et de l'utilisation.

Le symbole de la « flèche » renvoie à des conseils et à des consignes d'utilisation particuliers.

Consignes de sécurité

Tout dommage résultant d'un non-respect du présent mode d'emploi entraîne l'annulation de la garantie! Nous déclinons toute responsabilité pour les dommages consécutifs! De même, nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultant d'une mauvaise manipulation de l'appareil ou d'un non-respect des consignes de sécurité. Dans de tels cas, la garantie prend fin.

• Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier la construction ou de transformer l'appareil de son propre gré. Ne le démontez pas.
• La maintenance ou les réparations ne doivent être effectuées que par un professionnel qualifié.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet dangereux pour les enfants.

B) bloc d'alimentation/cordon d'alimentation

• La construction du bloc d'alimentation correspond à la classe de protection II. Utilisez uniquement une prise de courant en état de fonctionnement comme source d'alimentation électrique du bloc d'alimentation.
• La prise de courant dans laquelle le cordon d'alimentation sera branché doit être facilement accessible.
• Pour l'alimentation électrique du concentrateur/hub USB 3.0, utilisez uniquement le bloc d'alimentation fourni.
• Ne débranchez jamais le bloc d'alimentation en tirant sur le cable. Si le bloc d'alimentation ou le cordon d'alimentation est endommagé, ne le touchez pas. Vous courrez un risque d'électrocution mortelle!

Coupez d'abord la tension d'alimentation de la prise de courant sur laquelle le bloc d'alimentation/le cable d'alimentation est branché (déconnectez le coupe-circuit automatique ou retirez le fusible, puis coupez le disjoncteur différentiel de sorte que la prise de courant soit déconnectée sur tous les pôles).

Veuillez ensuite retirer la fiche d'alimentation de la prise de courant. Éliminez le bloc d'alimentation/câble d'alimentation endommagé en respectant l'environnement, ne plus l'utiliser. Remplacez le bloc ou le câble d'alimentation par un autre du même type.

C) mise en service

• Ce produit n'est pas un jouet. Gardez les appareils fonctionnant sous tension du secteur hors de portée des enfants. Soyez particulièrement vigilent lors du fonctionnement en présence d'enfants.

Placez le produit de sorte de le mettre hors de portée des enfants.

• Ce produit est homologué uniquement pour une utilisation intérieure, dans des locaux secs et fermés. L'ensemble de l'appareil ne doit ni prendre l'humidité ni être mouillé. Ne le touchez jamais avec des mains mouillées!

Soyez également vigilant avec le bloc ou le câble d'alimentation, danger de mort par électrocution!

Veillez à ce que les câbles ne soient ni pliés, ni coincés lors de la mise en place de l'appareil. - Ne forcez pas lors du branchement des connecteurs USB. Un connecteur USB ne peut être branché à un port USB que dans un seul sens. - N'utilisez jamais l'appareil lorsqu'il vient d'être transporté d'un endroit froid vers un endroit chaud. L'eau de condensation qui en résulte pourrait endommager irréversiblement le produit. En outre, il existe un risque de choc électrique mortel avec le bloc ou le câble d'alimentation!

Attendez que l'appareil ait atteint la température ambiante avant de le raccorder ou de l'utiliser. Cela peut prendre plusieurs heures selon les cas.

• Il convient d'éviter les conditions défavorables suivantes sur le lieu d'installation ou lors du transport:
• présence d'eau ou humidité de l'air trop élevée
• froid ou chaleur extrême, exposition aux rayons directs du soleil
• poussières ou gaz, vapeurs ou solvants inflammables
• vibrations intenses, coups, chocs
• champs magnétiques intenses comme à proximité de machines ou de haut-parleurs

Montage

Les deux trous sous le concentrateur/hub USB 3.0 permettent de le monter sur une table de bureau ou un mur p. ex. (espacement entre les vis : 114 mm).

Utilisez des vis appropriées selon la surface de montage (et, le cas échéant, des chevilles).

En cas de montage mural, assurez-vous que le perçage ou le vissage n'endommage pas de câble ou de tuyau.

Raccordement et mise en service

• Branchez le connecteur rond basse tension du bloc d'alimentation à la prise correspondante du concentrateur/hub USB 3.0.
• Branchez le bloc d'alimentation à l'aide du cordon d'alimentation fourni sur une prise de courant réglementaire.
• Branchez le concentrateur/hub USB 3.0 à un port USB 3.0 libre de votre ordinateur via le câble USB fourni. Pour ce faire, il n'est pas nécessaire d'éteindre l'ordinateur.
• Allumez le concentrateur/hub USB 3.0 en appuyant sur le gros bouton-poussoir triangulaire.

Lors de la première mise en service, le système d'exploitation reconnaît le nouveau matériel et installe automatiquement le pilote requis; les pilotes font déjà partie du système d'exploitation.

Important:

Si le concentrateur/hub USB 3.0 est éteint, tous les ports USB et les deux ports de charge USB ne fonctionneront pas.

• Connectez vos appareils USB sur les ports USB marqués de « 1 » à « 7 » à l'avant de votre concentrateur/hub USB 3.0. Lorsqu'un appareil USB est reconnu, le témoin LED correspondant s'allume sur le concentrateur/hub USB 3.0. Vous pouvez bien entendu brancher et utiliser des appareils USB 2.0 et USB 1.1 sur le concentrateur/hub USB 3.0.

Pour chaque appareil USB, le système d'exploitation reconnaît le nouveau matériel et installe le pilote requis. Veuillez vous référer au mode d'emploi du périphérique USB pour savoir comment procéder.

De nombreux périphériques utilisant les pilotes de Windows ; c'est le cas p. ex. des clés USB, des souris USB, etc.

La norme USB 3.0, un port USB 3.0 fournit un courant de 900mA (p. ex. le port USB 3.0 de votre ordinateur).

De nombreux appareils USB 3.0 n'ont cependant besoin que d'un courant beaucoup plus faible, p. ex. les clés USB. D'autres périphériques USB 3.0 disposent de leur propre bloc d'alimentation pour fonctionner (p. ex. les gros disques durs USB 3.0).

Les deux sorties d'alimentation USB peuvent délivrer chacune un courant de sortie maximal de 2,4 A.

Notez que le bloc d'alimentation fourni dans l'ensemble de la livraison ne peut pas fournir simultanément à toutes les sorties le courant maximal possible. La puissance de sortie du bloc d'alimentation fourni est de 48 W, soit environ 47,5 W disponible pour tous les appareils USB branchés (les ports USB 1 - 7 et les deux sorties de courant USB).

Fonction de charge

Les deux sorties d'alimentation USB sur le dessus du concentrateur/hub USB 3.0 délivrent un courant allant jusqu'à 2,4 A. Vous pouvez ainsi brancher des smartphones (qui ont besoin en général d'un courant de charge compris entre 0,5 et 1 A) mais également des tablettes qui ont des besoins en courant plus élevés (p. ex. iPad).

Utilisez le câble de charge fourni avec votre smartphone ou tablette pour les connecter à une sortie d'alimentation USB.

Comme l'électronique de charge est intégrée dans les smartphones et les tablettes, le processus de charge est contrôlé et arrêté en fonction du smartphone ou de la tablette.

Le témoin LED à côté de la prise USB de chaque sortie d'alimentation USB s'allume lorsqu'un appareil USB y est branché et est alimenté en courant.

Les deux sorties d'alimentation USB ne sont actives que lorsque le concentrateur/hub USB 3.0 est allumé.

Trucs et astuces

• Le concentrateur/hub USB 3.0 est compatible avec les normes antérieures USB 2.0 et USB 1.1. Cela signifie que les périphériques USB 2.0 et USB 1.1 traditionnels peuvent être utilisés sans problème sur un concentrateur/hub USB 3.0. Les appareils USB 2.0 et USB 1.1 ne seront pas plus rapides pour autant.
• Pour pouvoir profiter de la grande vitesse de l'USB 3.0, tous les périphériques doivent supporter l'USB 3.0 : Le périphérique USB lui-même (p. ex. un disque dur externe), le concentrateur/hub USB et le contrôleur USB dans l'ordinateur.
• La vitesse maximale théorique de USB 3.0 (ou également de l'USB 2.0 ou de l'USB 1.1) n'est jamais atteinte en pratique. Cela est dû aux informations d'analyse, à l'utilisation simultanée de plusieurs périphériques USB ou aux limites de vitesse du périphérique ou du contrôleur USB ou de la carte mère.

Cela n’aurait pas de sens d’utiliser simultanément 7 disques durs via le concentrateur/hub USB 3.0 car ils se partageraient le volume de transfert possible entre le concentrateur/hub USB 3.0 et l’ordinateur.

Si un grand volume de données doit être transféré entre deux disques durs USB 3.0, alors vous devrez connecter un disque dur au concentrateur/hub USB 3.0 et le deuxième directement à un port USB 3.0 libre de l'ordinateur.

• Le système DOS ou le mode sans échec des anciennes versions de Windows ne permettent pas le fonctionnement USB. Selon l'ordinateur ou les paramètres du BIOS/Setup, le fonctionnement d'un clavier USB et d'une souris USB est cependant possible. Pour cela, il faudra toutefois les connecter directement aux interfaces USB de l'ordinateur et non au concentrateur/hub USB.
• Les périphériques USB peuvent être connectés et déconnectés pendant le fonctionnement. Il est donc inutile d'éteindre votre ordinateur lorsque vous désirez brancher ou débrancher les appareils.

Si vous débranchez le connecteur USB pendant une transmission de données sur le port USB, p. ex. lorsqu'un disque dur externe transmet des données à un ordinateur, il se peut que le système d'exploitation plante. Il est également possible de perdre des données ou d'endommager le système de fichiers sur le lecteur de disque externe.

Il en est de même si vous appuyez sur le bouton marche/arrêt du concentrateur/hub USB 3.0. - Dans Windows XP, Vista™, 7, 8, une icône avec flèche apparait dans la barre de menu pour certains périphériques USB (p. ex. un disque dur USB). Cette fonction vous permet de « déconnecter » le périphérique USB de l'ordinateur en vous assurant qu'aucune transmission de données ne soit en cours. L'appareil USB peut ensuite être débranché en toute sécurité du concentrateur/hub USB 3.0 (ou de l'ordinateur).

Entretien et nettoyage

Cet appareil ne nécessite aucun entretien. L'entretien ou les réparations doivent uniquement être effectués par un spécialiste.

Vous pouvez utiliser un chiffon propre, sec et doux pour le nettoyage. Nettoyez la poussière au moyen d'un aspirateur et d'un pinceau propre et doux.

N'utilise pas de produits de nettoyage agressifs, chimiques ou abrasifs car cela peut causer des décolorations, voire même des modifications du matériel de la surface.

Élimination

Ne jetez pas le produit avec les ordures ménagères.

vient de procéder à l'élimination du produit au terme de sa durée de

vie conformément aux prescriptions légales en vigueur ; mettez l'appareil au rebut dans un centre de recyclage.

A) concentrateur/hub USB

Tension de service 12 V/CC

Norme USB : USB 3.0 (compatible USB 2.0 et USB 1.1)

Nombre de ports USB 3.0

Nombre de sorties d'alimentation USB : 2 (courant de sortie max. : chacun 2,4 A ; tension de sortie : 5V/CC)

Interrupteur Marche/Arrêt. Oui

Montage mural. Oui (espacement entre les vis : 114 mm)

Conditions ambiantes. Température: 0°C à +40°C; humidité relative de l'air: 10% à 90% sans condensation

Dimensions L× P× H 202x61x26mm

Poids. 142 g

Bloc d'alimentation

Tension de service 100 - 240 V/CA, 50/60 Hz

Sortie 12 V/CC, 4A

Utilisation
