HT865PH - Système audio home cinéma LG - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Système home cinéma
Puissance totale	1000 Watts
Nombre de canaux	5.1 canaux
Connectivité	Bluetooth, HDMI, USB
Formats audio supportés	DTS, Dolby Digital
Fonctionnalités supplémentaires	Lecteur DVD intégré, fonction karaoké
Dimensions (L x H x P)	Dimensions variables selon les composants
Poids	Environ 10 kg
Consommation électrique	Environ 300 Watts
Maintenance	Nettoyage régulier des haut-parleurs, mise à jour du firmware
Sécurité	Éviter l'humidité, ne pas bloquer les ventilations
Garantie	2 ans

FOIRE AUX QUESTIONS - HT865PH LG

Comment connecter mon LG HT865PH à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du système home cinéma au port HDMI IN de votre télévision. Assurez-vous que votre télévision est sur le bon canal HDMI.

Pourquoi le son ne sort-il pas du système home cinéma ?

Vérifiez que le système est allumé et que le volume est réglé de manière appropriée. Assurez-vous également que la source audio est correctement sélectionnée sur le système.

Comment régler les haut-parleurs arrière ?

Accédez aux paramètres audio de votre LG HT865PH et sélectionnez 'Configuration des haut-parleurs'. Suivez les instructions pour régler le volume et la distance des haut-parleurs arrière.

Le système ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher le système pendant quelques minutes avant de le rebrancher.

Comment mettre à jour le firmware de mon LG HT865PH ?

Connectez le système à Internet et accédez au menu 'Paramètres'. Sélectionnez 'Mise à jour du firmware' pour vérifier et installer les mises à jour disponibles.

Comment réinitialiser les paramètres d'usine ?

Accédez au menu 'Paramètres', choisissez 'Réinitialisation' et confirmez la réinitialisation aux paramètres d'usine. Cela effacera toutes les configurations personnalisées.

Le Bluetooth ne se connecte pas, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil. Mettez le système en mode de couplage et recherchez-le dans la liste des appareils disponibles sur votre appareil.

Comment utiliser le mode cinéma ?

Appuyez sur le bouton 'Mode' de la télécommande et sélectionnez 'Cinéma'. Cela optimisera les paramètres audio pour une expérience de visionnage immersive.

Le lecteur DVD ne fonctionne pas, que faire ?

Vérifiez que le disque est inséré correctement et qu'il n'est pas rayé. Essayez d'utiliser un autre disque pour voir si le problème persiste.

Comment ajuster les basses ?

Accédez au menu 'Égaliseur' dans les paramètres audio et ajustez le niveau des basses selon vos préférences.

Le système a des coupures de son, que faire ?

Vérifiez les câbles de connexion pour vous assurer qu'ils sont bien branchés. Évitez de placer le système près d'autres appareils électroniques qui pourraient causer des interférences.

MODE D'EMPLOI HT865PH LG

FRANÇAIS Veuillez lire attentivement ce manuel avant d’utiliser votre lecteur et conservez-le pour vous y référer ultérieurement. HT805PH-A0_DARELLK_FRE_6810.indd 1 2010-08-31 7:35:522 Consignes de sécurité Consignes de sécurité

CONFIEZ L'ENTRETIEN DE L'APPAREIL À DES

PERSONNES QUALIFIÉES. Le symbole d'un éclair à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'une tension dangereuse non isolée dans le corps de l'appareil, qui peut être susamment élevée pour provoquer un risque d'électrocution. Le symbole d'un point d'exclamation à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne l'appareil.

AVERTISSEMENT: n'installez pas cet appareil dans

un espace conné tel qu'une bibliothèque ou tout autre meuble similaire. ATTENTION: cet appareil utilise un système laser. An de garantir l'utilisation correcte de cet appareil, veuillez lire attentivement ce manuel d'utilisation et conservez-le pour vous y référer ultérieurement. Si l'appareil nécessite une intervention de maintenance, contactez un point de service après-vente agréé. L'utilisation de commandes, de réglages ou de procédures autres que ceux décrits dans ce document peut entraîner une exposition à des radiations dangereuses. Le rayonnement laser est visible lorsque l'appareil est ouvert. NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU. ATTENTION: l'appareil ne doit pas être exposé à des projections d'eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu'un vase ne doit être posé sur l'appareil. PRÉATTENTION concernant le cordon d'alimentation Il est recommandé de brancher la plupart des appareils sur un circuit dédié. Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n'a ni autres prises ni circuit dérivé. Reportez- vous à la page des spécications de ce manuel d'utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d'alimentation elochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d'incendie. Examinez régulièrement le cordon de votre appareil et, si son aspect indique qu'il est endommagé ou détérioré, débranchez-le, cessez d'utiliser l'appareil, et faites remplacer le cordon par une pièce de rechange appropriée auprès d'un point de service après-vente agréé. Protégez le cordon d'alimentation de sorte qu'il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux ches, aux prises murales et au point d'où sort le cordon de l'appareil. Pour déconnecter l'appareil du réseau électrique, retirez le cordon d'alimentation de la prise électrique. Lors de l'installation de l'appareil, assurez-vous que la prise soit facilement accessible.

Consignes de sécurité HT805PH-A0_DARELLK_FRE_6810.indd 2 2010-08-31 7:35:533Consignes de sécurité Consignes de sécurité

AVERTISSEMENT: N’installez pas cet appareil dans

un endroit conné, comme dans une étagère. ATTENTION: Ne bloquez pas les ouvertures de ventilation. Installez en suivant les instructions du fabriquant. Les rainures et les ouvertures du boîtier ont été conçues pour ventiler et assurer un fonctionnement able du produit et pour le protéger des surchaues. Il ne faut jamais bloquer les ouvertures en plaçant le produit sur un lit, un sofa, un tapis ou une autre surface semblable. Ce produit ne doit pas être placé dans une installation encastrée, comme une étagère ou un rack, à moins que l’endroit soit correctement ventilé ou que les instructions du fabriquant aient été suivies. Cet appareil est équipé d’une batterie transportable ou de piles rechargeables. Retrait sans danger de la batterie ou des piles de l’ appareil Pour retirer la batterie ou les piles usagées, procédez dans l’ordre inverse de leur insertion. Pour empêcher toute contamination de l’environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. Les piles ne doivent pas être exposées à une chaleur excessive comme le soleil, ou le feu. Droits d’auteur Il est interdit par la loi de copier, de diuser, de montrer, de diuser par câble, de reproduire en public ou de louer des matériaux soumis à des droits d'auteur sans permission. Ce produit comprend la fonction de protection contre la copie développée par Macrovision. Des signaux de protection contre la copie sont enregistrés sur certains disques. En cas de lecture et d'enregistrement des images de ces disques, les images apparaîtront brouillées. Ce produit est doté d'une technologie de protection des droits d'auteur protégée par des brevets américains et d'autres droits sur la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit faire l'objet d'une autorisation par Macrovision et est exclusivement réservée à un usage domestique et à d'autres types de visionnage limités, sauf autorisation expresse de Macrovision. Les opérations d'ingénierie inverse et de démontage sont interdites.

STANDARD ». SI VOUS AVEZ DES QUESTIONS CONCERNANT LA COMPATIBILITE ENTRE VOTRE TELEVISEUR ET CE MODELE 525p ET 625p, VEUILLEZ CONTACTER NOTRE CENTRE D’ ASSISTANCE A LA CLIENTELE. Lorsque vous reformatez un disque réenregistrable, vous devez régler l’option du format du disque sur [Masterisé] pour que celui-ci soit compatible avec les lecteurs LG. Lorsque vous réglez l’option sur Life File System, vous ne pouvez pas l’utiliser sur les lecteurs LG. (Masterisé/ Live File System : système de format de disque pour Windows Vista). ALIMENTATION: Cet appareil fonctionne avec une alimentation de 200 - 240 V, 50/60 Hz. CÂBLAGE: Cet appareil est fourni avec une prise d'alimentation BSI 1 363 approuvé de 13 amp, à fusible de 5 amp. Pour le remplacement du fusible, utilisez toujours un fusible de 5 amp BS 1 362, de type approuvé BSI ou ASTA. N’utilisez jamais cette prise si le couvercle du fusible manque. Pour obtenir un couvercle de fusible de remplacement, contactez votre fournisseur. Si le type de prise fournie ne convient pas à la prise murale de votre maison, il faudra enlever la prise et la remplacer par une autre convenable. Veuillez consulter les instructions de câblage ci-dessous :

AVERTISSEMENT: Il faut détruire une prise

d'alimentation si elle a été enlevée de ce lecteur DVD. Si les ls de la prise d'alimentation sont nus, il est risqué de la brancher au mur. Ne connectez aucun l à la broche de terre, marquée avec la lettre E ou avec le symbole de terre ou à couleur verte ou verte et jaune. Si vous utilisez une autre prise, utilisez un fusible à 5 amp, soit sur dans la prise le tableau de distribution. IMPORTANT: Les ls du câble d'alimentation sont coloriés selon le code suivant: - BLEU : NEUTRE, BRUN : SOUS TENSION - Si les couleurs des ls du câble d'alimentation de ce lecteur DVD ne correspondent pas aux couleurs identiant les bornes de votre prise, procédez comme suit : Le l bleu doit être connecté à la borne marquée avec la lettre N ou de couleur noire. Le l brun doit être connecté à la borne marquée avec la lettre L ou de couleur rouge. In NIGERIA HT805PH-A0_DARELLK_FRE_6810.indd 3 2010-08-31 7:35:534 Table des matières

Table des matières Consignes de sécurité 2 ATTENTION Préparation 6 Fonctionnalités uniques 6 Accessoires 7 Introduction 7 Disques pouvant être lus 7 Concernant l’affichage du symbole 7 Symboles utilisés dans ce Guide 7 Codes de Région 8 Fichiers compatibles 9 Télécommande 11 Panneau avant 12 Panneau arrière Installation 13 Fixation des enceintes au socle 14 Raccordement des enceintes à l’appareil 15 Installation du système 16 Raccordement à votre téléviseur 16 Connexion vidéo en composantes 17 Connexion de la sortie HDMI 18 Connexion vidéo 19 Réglage de la résolution 19 Résolution de la sortie vidéo 20 Raccordement d’appareils auxiliaires 20 Connexion AUX IN 20 Connexion AUDIO IN (PORT. IN) 20 Écoute de la musique depuis un lecteur portable ou un appareil externe 21 Connexion USB 22 Connexion de l’entrée optique 22 Raccordement de l’antenne 23 Réglage des paramètres 23 Paramètres de langue initiaux pour l'affichage à l'écran 23 Pour afficher et quitter le menu de réglage 24 LANGUE 24 AFFICHAGE 25 Audio 26 Verrou (Contrôle parental) 27 AUTRES HT805PH-A0_DARELLK_FRE_6810.indd 4 2010-08-31 7:35:535Table des matières

Opération 28 Utilisation du menu d’accueil 28 Fonctions de base 29 Autres opérations 29 Affichage des informations du disque à l’écran 30 Pour afficher le menu du DVD 30 Pour afficher le titre du DVD 30 Lecture accélérée 1,5 fois 30 Economiseur d'écran 30 Démarrage de la lecture à partir d'un code de temps 30 Reprendre la lecture 31 Lecture de fichiers indexés 31 Changement de la page de code de sous-titrage 32 Lecture d’un fichier photo JPG 32 Options while viewing a photo 33 Réglage de la veille programmée 33 Diminution de la luminosité 33 Désactivation temporaire du son 33 Mémoire de la Dernière Scène 33 Sélection du Système - en option 33 Réglez les paramètres de niveau des haut-parleurs 34 Utilisation de la radio 34 Préréglage des stations de radio 34 Suppression de toutes les stations mémorisées 34 Suppression d’une station mémorisée 34 Amélioration d'une mauvaise réception FM 35 Réglage du son 35 Réglage du mode surround 36 Fonctions avancées 36 Enregistrement sur un périphérique USB Entretien 37 Remarques sur les disques 37 Manipulation de l’appareil Dépannage 38 Dépannage Annexe 39 Codes langue 40 Codes régions 41 Marques de commerce et licences 42 Spécifications HT805PH-A0_DARELLK_FRE_6810.indd 5 2010-08-31 7:35:536 Préparation Préparation

Préparation Fonctionnalités uniques Entrée appareil portable Écoute de musique depuis un périphérique portable.(Baladeur MP3, ordinateur portable, etc.) Enregistrement direct sur un périphérique USB Enregistrement de la musique d’un CD vers un périphérique USB. Rehausse (up-scaling) Full HD Achage des images en qualité Full HD d’un simple réglage. Réglage du son des enceintes de home cinéma Écoute du son d’un téléviseur, d’un DVD et d ’un appareil numérique en mode 5.1 (2.1 ou 2.0) canaux. Accessoires Votre appareil est fourni avec les accessoires suivants. Télécommande (1) Pile (1) Antenne FM (1) Antenne AM (1) Câbles d’enceinte (3) Câble vidéo (1) Câble HDMI (1) HT805PH-A0_DARELLK_FRE_6810.indd 6 2010-08-31 7:35:547PréparationPréparation

Introduction Disques pouvant être lus Cet appareil lit les DVD±R/ RW et CD-R/ RW contenant des titres audio, DivX, MP3, WMA et/ ou chiers JPEG. Certains DVD±RW/ DVD±R ou CD-RW/ CD-R ne sont pas lus par cet appareil à cause de la qualité de l'enregistrement ou de l’état physique du disque, ou des caractéristiques du dispositif d'enregistrement et du logiciel.DVD-VIDEO (8 cm / 12 cm)Disques, pour lms, que vous pouvez acheter ou louer.DVD±R (8 cm / 12 cm)Mode vidéo et nalisés seulement.DVD-RW (8 cm / 12 cm)Mode vidéo et nalisés seulement. DVD+R: Mode vidéo seulement Supporte les disque doubles couche. DVD+RW (8 cm / 12 cm)Mode vidéo et nalisés seulement.CD Audio: CD musicaux ou CD-R/CD-RW au format CD musical disponibles à l'achat. Concernant l’affichage du symbole

” peut apparaître à l’écran de votre téléviseur, indiquant que la fonction expliquée dans ce guide de l’usager n’est pas disponible pour ce disque DVD en particulier. Symboles utilisés dans ce Guide Tous les disques et les chiers listés ci-dessous ALL Fichiers MP3 MP3 DVD et DVD±R/ RW nalisés DVD Fichiers WMA WMA Fichiers DivX DivX CD Audio ACD Fichiers JPG JPG Remarque Indique des remarques et fonctionnalités spéciales. Astuce Présente des conseils et astuces pour faciliter la tâche. Attention Indique des précautions à prendre pour éviter les dommages éventuels dus à une utilisation inappropriée. Codes de Région Cet appareil possède un code de région imprimé sur l’arrière. Cet appareil ne peut lire que les disques DVD étiquetés de la même manière que l’appareil ou « ALL ».• LaplupartdesdisquesDVDontunglobeavec un ou plusieurs numéros, nettement visibles sur la couverture. Ce numéro doit correspondre avec le code de région de votre appareil sinon le disque ne sera pas lu.• SivousessayezdelireunDVDavecuncodede région diérent de celui de votre lecteur, le message « Vériez le Code de Région » apparaît à l’écran.HT805PH-A0_DARELLK_FRE_6810.indd 7 2010-08-31 7:35:558 Préparation Préparation

Fichiers compatibles Conditions nécessaires des fichiers audio MP3/ WMA La compatibilité de ce lecteur avec les chiers MP3/ WMA est limitée comme suit :

• Débitbinaire:entre32kHzet48kHz(MP3), entre 32 kHz et 48 kHz (WMA)

• Fréquenced'échantillonnage:entre32 kbps et 320 kbps (MP3), 40 kbps et 192 kbps (WMA)

• Versionsprisesencharge:v2,v7,v8,v9

• Nombremaxdechiers:moinsde999

• Ilestrecommandéd’utiliserEasy-CD Creator, pour créer un système de chier ISO 9660. Conditions nécessaires des fichiers image La compatibilité de cet appareil avec les chiers photo est limitée comme suit.

• 2760x2048pixelsmaxenlargeur

• Nombremaxdechiers:moinsde999

• Certainsdisquespeuventnepas fonctionner si le format d’enregistrement est diérent. Cela dépend aussi de la nature du disque.

• Extensiondeschiers:“.jpg”

• SystèmedechierduCD-ROM:ISO9660/ JOLIET Conditions nécessaires des fichiers DivX La compatibilité des chiers DivX avec cet appareil est limitée comme il suit :

• Taillederésolutiondisponible:720x576(L x H) pixels

• Lenomdechierdessous-titresDivXest limité à 45 caractères.

• Siaucuncoden'estdisponibledansle chier DivX, « _ » s'ache à l'écran.

• Vitessededélement:moinsde30fps

• Silastructureaudioetvidéodeschiers enregistrés est entrelacée, la vidéo ou l'audio n'est pas diusée.

• Formatsdecodecscompatibles: « DIVX3.xx », « DIVX4.xx », « DIVX5.xx »,

« PCM », « MP3 », « WMA »

• Débitbinaire:entre32kHzet48kHz(MP3), entre 32 kHz et 48 kHz (WMA)

• Fréquenced'échantillonnage:entre32 kbps et 320 kbps (MP3), 40 kbps et 192 kbps (WMA)

• Lesdisquesformatsavecunsystèmede chier Live ne peuvent être lus avec ce lecteur

• Silenomduchierlmestdiérentdu cher des sous-titres, lors de la lecture d'un chier DivX, le sous-titre pourrait ne pas s'acher.

• SivouslisezunDivXquinerespectepasla spécication DivX, il se peut qu’il ne soit pas lu correctement. HT805PH-A0_DARELLK_FRE_6810.indd 8 2010-08-31 7:35:559Préparation Préparation

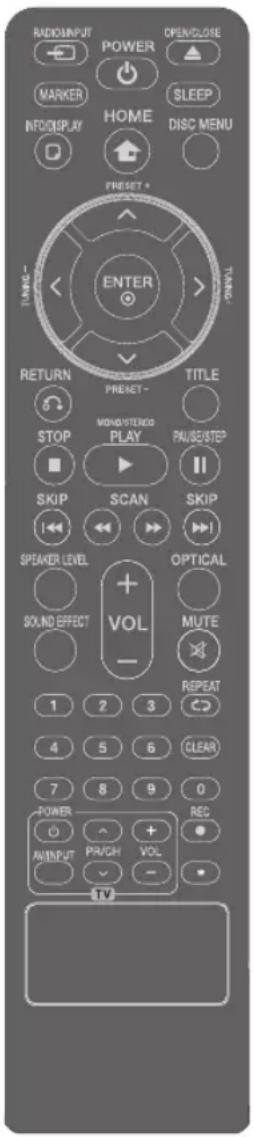

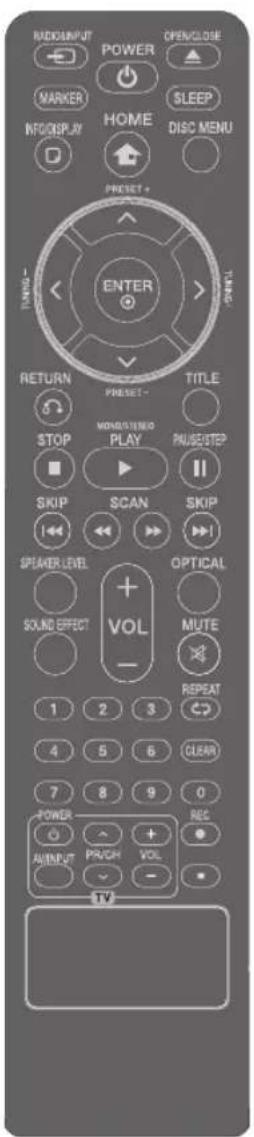

Télécommande Télécommande

RADIO&INPUT: Permet de changer de source d’entrée. MARKER : Permet de placer un repère dans une liste de lecture.

POWER : ALLUME et ARRETE l'appareil.

OPEN/CLOSE : Permet d'ouvrir ou de fermer le tiroir du disque. SLEEP : Congure l'arrêt automatique du système à une heure donnée. (Variateur : l ’éclairage de l’acheur sera assombri de moitié.) INFO/DISPLAY : Présente l'achage à l'écran. HOME: Permet d’acher ou de quitter le menu d’accueil. DISC MENU : Présente le menu d'un disque DVD.

(haut/ bas/ gauche/ droite): Pour naviguer les achages à l'écran. PRESET (

) : Sélection d'une émission radio. TUNING -/+ : Recherche la station radio désirée.

ENTER : Reconnaît la sélection dans un menu. Préréglage des stations de radio

RETURN : Permet de revenir au menu précédent ou de quitter le menu de conguration. TITLE : Si le titre DVD actuel a un menu, le menu de titre apparaît à l'écran. Autrement, le menu de disque peut apparaître.

SKIP : Permet de passer à la piste, au chier ou au chapitre précédent/ suivant.

SCAN : Recherche arrière ou avant.

STOP : Arrête la lecture ou l'enregistrement.

PLAY, MONO/STEREO : Démarre la lecture. permet de sélectionner le son mono ou stéréo.

PAUSE/STEP : Met la lecture. Insertion de la pile dans la télécommande Assurez-vous que les pôles + (plus) et – (moins) de la pile correspondent au marquage sur la télécommande. HT805PH-A0_DARELLK_FRE_6810.indd 9 2010-08-31 7:35:5610 Préparation Préparation

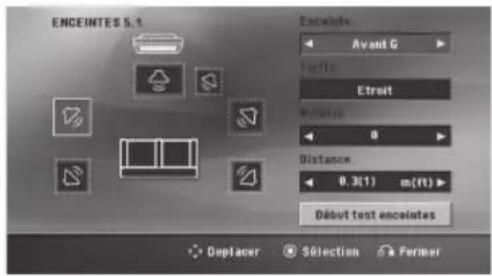

• • • • • • • • • SPEAKER LEVEL : Permet de régler le niveau sonore de l’enceinte souhaitée. SOUND EFFECT : Permet de sélectionner un mode d’eet sonore. VOL -/+ (Volume) : Ajuste le volume des enceintes. OPTICAL : Permet de passer directement à la source d’entrée optique. MUTE : Permet de mettre le son en sourdine.

• • • • • • • • • Touches numériques 0 à 9 : Pour sélectionner des options numérotées dans un menu. CLEAR : Permet d’eacer un repère dans la liste des chiers ou un chire lors de la dénition du mot de passe.

REPEAT : Permet de sélectionner un mode de lecture. (Lecture répétée ou aléatoire.)

• • • • • • • • • Touches de contrôle TV : Commande le téléviseur (seulement pour téléviseurs LG)

REC : Enregistrement direct USB. : Cette touche n'est pas disponible. Contrôler le téléviseur. Vous pouvez contrôler aussi le niveau du son, la source d'entrée et l'interrupteur d'alimentation d'un téléviseur LG. Maintenez enfoncée POWER (TV) et appuyez plusieurs fois sur PR/CH (

) jusqu'à ce que le téléviseur s'allume ou s'éteigne. HT805PH-A0_DARELLK_FRE_6810.indd 10 2010-08-31 7:35:5611Préparation Préparation

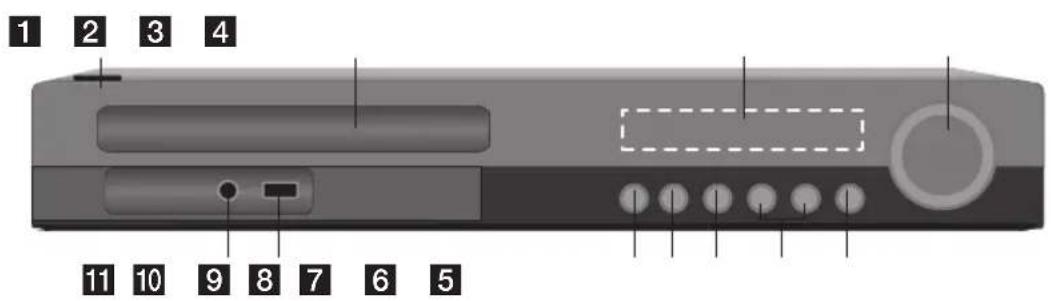

1/\ (marche/arrêt) Permet d’allumer ou d’éteindre l’appareil.

Acheur Ache des informations relatives à l’état de l’appareil.

VOLUME Permet de régler le volume des enceintes.

F (Fonction) Permet de changer de fonction ou de source d’entrée.

(retour/avance) Permet de passer au chier, à la piste ou au chapitre précédent/suivant. Recherche arrière ou avant. (Appuyez sur la touche) Réglage de la station de radio de votre choix.

STOP Permet d’arrêter la lecture.

(lecture/pause) Permet de démarrer la lecture. Permet de suspendre momentanément la lecture ; appuyez une nouvelle fois pour reprendre la lecture.

OPEN/CLOSE) Permet d’ouvrir ou de fermer le plateau du disque.

Port USB Permet de raccorder un périphérique USB.

PORT. IN Raccordez cette entrée à un baladeur avec des sorties audio. a b c d k j i h g f e HT805PH-A0_DARELLK_FRE_6810.indd 11 2010-08-31 7:35:5612 Préparation Préparation

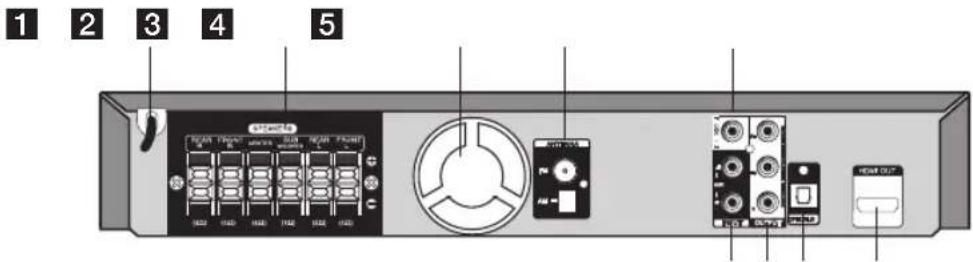

Cordon d’alimentation

Connecteurs des enceintes Raccordez les câbles d’enceinte.

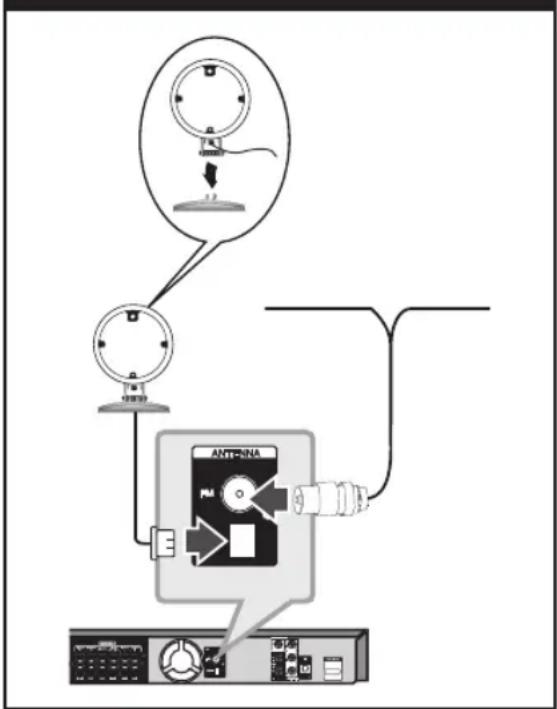

Connecteur d’antenne FM : raccordez l’antenne filaire FM. AM- Ligação à antena AM

VIDEO OUT Raccordez cette sortie à un téléviseur doté d’entrées vidéo.

HDMI OUT (version 1.2A) Raccordez cette sortie à un téléviseur doté d’entrées HDMI. (Interface pour les contenus audio et vidéo numériques.)

OPTICAL IN Raccordez cette entrée à un appareil audio optique.

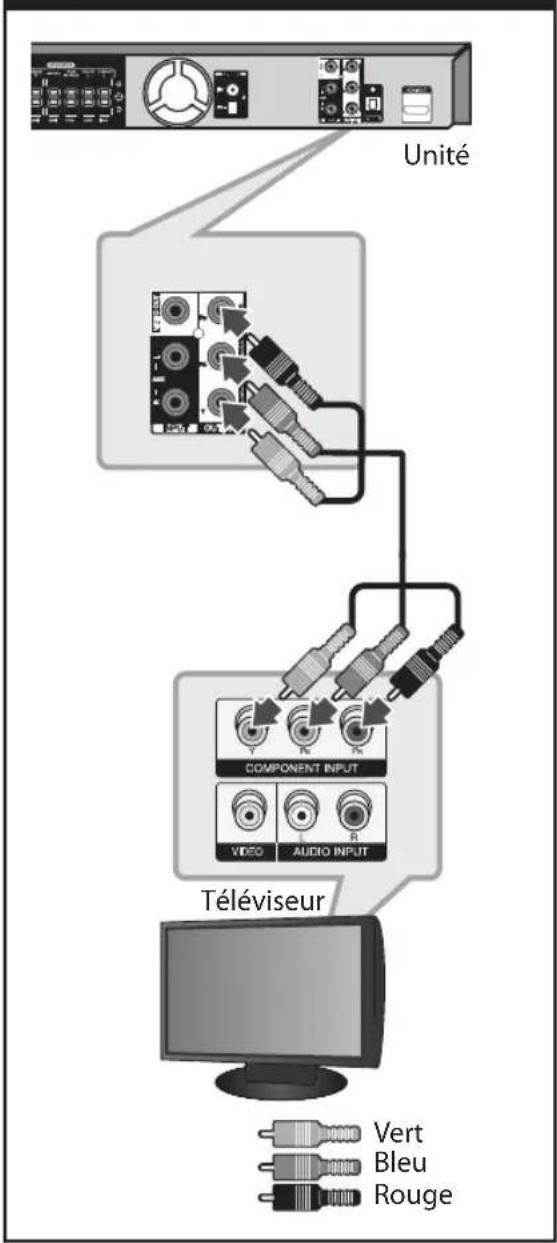

(PROGRESSIVE SCAN) Raccordez cette sortie à un téléviseur doté d’entrées Y Pb Pr.

Raccordez cette entrée à une source externe dotée de sorties audio 2 canaux. a b c d e i h g f HT805PH-A0_DARELLK_FRE_6810.indd 12 2010-08-31 7:35:5613Installation Installation

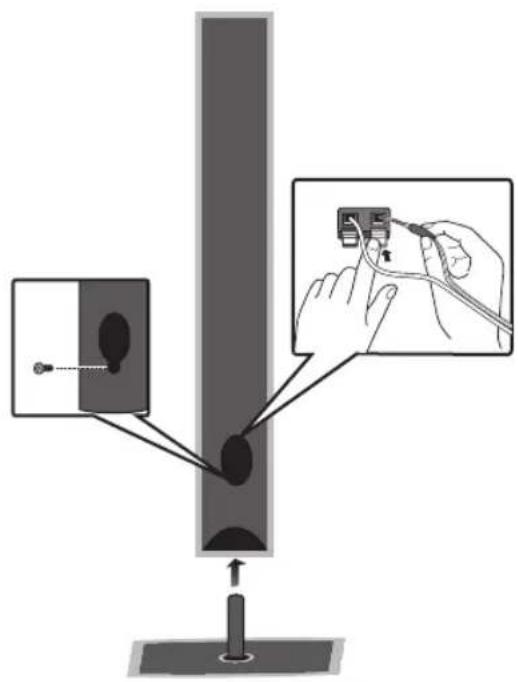

Installation Fixation des enceintes au socle Avant de raccorder les enceintes, vous devez les assembler. Vériez que vous disposez des éléments nécessaires à l’assemblage des enceintes. Contenu du carton Enceinte Socle Fixez les enceintes sur leur socle en vissant les vis. HT805PH-A0_DARELLK_FRE_6810.indd 13 2010-08-31 7:35:5714 Installation Installation

Raccordement des enceintes à l’appareil

1. Raccordez les ls à l’appareil.

Faites correspondre chaque bande de couleur du l à la borne de raccordement de la même couleur à l’arrière de l’appareil. Pour raccorder le câble à l’appareil, soulevez chacun des ergots en plastique an d’ouvrir la borne de raccordement. Insérez le l et refermez l’ergot. Raccordez l'extrémité noire de chaque l aux bornes marquées – (moins) et l'autre extrémité aux bornes marquées + (plus).

2. Raccordez les ls aux enceintes.

Raccordez l’autre extrémité de chaque l à l’ enceinte adéquate selon le code couleur. Couleur Haut-parleur Position Gris Arrière Arrière droit Bleu Arrière Arrière gauche Vert Centre Centre Orange Caisson de grave Toute position avant Rouge Avant Avant droit Blanc Avant Avant gauche Pour brancher le câble sur les haut-parleurs, appuyez sur chaque onglet en plastique pour ouvrir les bornes de connexion situées au bas de chaque haut-parleur. Insérez le le et relâchez l’onglet. Attention

• Faitesattentionàcequelesenfantsnemettent pas les mains ni d'autres objets dans le *conduit d'enceinte. *Conduit d'enceinte : ouverture permettant d'obtenir un son de graves plein dans le boîtier de l'enceinte.

• Lesenceintescontenantdespièces magnétiques, il est possible que des irrégularités de couleurs apparaissent sur l’écran du téléviseur ou du moniteur d’ordinateur. Utilisez les enceintes à une distance éloignée de votre téléviseur ou écran d’ordinateur. HT805PH-A0_DARELLK_FRE_6810.indd 14 2010-08-31 7:35:5715Installation Installation

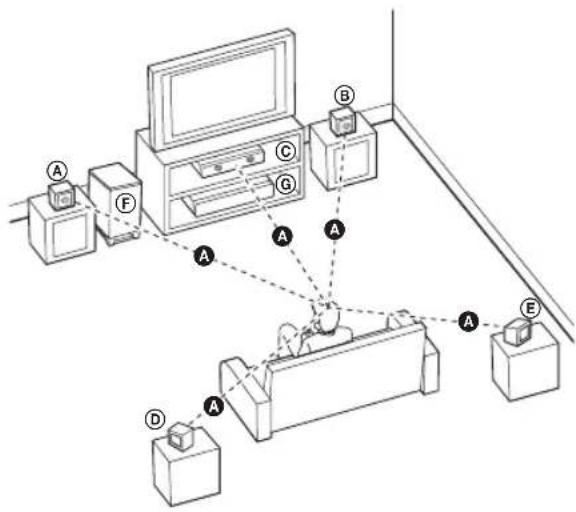

Installation du système L’illustration suivante montre un exemple d’ installation du système. Notez que les illustrations dans ces instructions dièrent de l’unité réelle, pour faciliter l’ explication. Pour un son surround optimal, tous les haut- parleurs autres que le caisson de basses doivent être placés à une distance égale depuis la position d’écoute (

Haut-parleur avant gauche (G)/

Haut-parleur avant droit (D) : Placez les haut-parleurs avant sur les côtés du moniteur ou de l’écran, et aussi près de la surface de l’écran que possible.

Haut-parleur central : Placez le haut-parleur central au-dessus ou au- dessous du moniteur ou de l’écran.

Haut-parleur gauche surround (G)/

Haut-parleur droit surround (D) : Placez ces haut-parleurs derrière votre position d’écoute, la face avant légèrement orientée vers l’intérieur.

Caisson de basse : la position du caisson de basse n’est pas aussi importante, parce que les sons graves ne sont pas particulièrement directionnels. Néanmoins, il est recommandé de placer le caisson de basse près des haut-parleurs avant. Orientez- le légèrement vers le centre de la salle an de réduire les réexions sur le mur.

Raccordement à votre téléviseur Eectuez l’un des raccordements suivants, en fonction des capacités de votre appareil existant. Remarque

• Selonvotretéléviseuretlesautreséquipements que vous souhaitez brancher, vous pouvez raccorder le lecteur de diérentes façons. Ne procédez qu’à un seul des raccordements décrits dans ce manuel.

• Reportez-vousaumanueld’utilisationdevotre téléviseur, de votre chaîne stéréo ou de vos autres appareils, le cas échéant, pour choisir les meilleurs raccordements.

• Veillezàcequelelecteursoitdirectement raccordé au téléviseur. Réglez le téléviseur sur le canal d’entrée vidéo correct.

• Neraccordezpasvotrelecteurparl’intermédiaire de votre magnétoscope. L’image pourrait être déformée par le système de protection contre la copie. Connexion vidéo en composantes Raccordez les prises de sortie COMPONENT VIDEO OUTPUT (PROGRESSIVE SCAN) de l’ appareil aux prises d’entrée correspondantes de votre téléviseur à l’aide d’un câble en composantes. Vous pouvez entendre le son à travers les enceintes du système. Connexion des composants Unité Téléviseur Vert Bleu Rouge HT805PH-A0_DARELLK_FRE_6810.indd 16 2010-08-31 7:35:5717Installation Installation

Connexion de la sortie HDMI Si vous possédez un moniteur ou un téléviseur HDMI, vous pouvez le raccorder à cet appareil à l’aide d’un câble HDMI. Raccordez la prise HDMI OUT de l’appareil à la prise HDMI IN d’un téléviseur ou moniteur compatible HDMI. Réglez la source du téléviseur sur HDMI (reportez-vous au manuel d’utilisation de votre téléviseur). Connexion HDMI Unité Téléviseur Astuce

• Vouspouvezproterpleinementdessignaux audio et vidéo numériques grâce à ce raccordement HDMI.

• LorsquevousutilisezlaconnexionHDMI,vous pouvez modier la résolution pour la sortie HDMI. (Reportez-vous à la section “Réglage de la résolution”, page 19.) Remarque

• SiunpériphériqueHDMIraccordén’accepte pas la sortie audio de l’appareil, le son du périphérique HDMI peut être déformé ou muet.

• Lorsquevousraccordezunappareilcompatible HDMI ou DVI, eectuez les vérications suivantes. - Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur. - L’entrée vidéo de l’appareil raccordé est correctement réglée pour ce lecteur. - L’appareil raccordé est compatible avec les résolutionsd’entréevidéo720x480i(ou576i), 720x480p(ou576p),1280x720p, 1 920 x 1 080i et 1 920 x 1 080p.

• CertainsappareilsDVIouHDMIcompatibles HDCP ne fonctionneront pas avec ce lecteur. - L’image ne s’achera pas correctement avec un appareil non HDCP. - Le lecteur ne lance pas la lecture et le téléviseur ache un écran noir ou vert, ou bien du bruit sous forme de neige peut apparaître à l’écran.

• Encasdebruitouprésencedelignessurl’écran, vériez le câble HDMI et utiliser un câble HDMI dont la version est supérieure à 1,2A. Attention

• Unemodicationdelarésolutionalorsquela connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez l’appareil puis rallumez-le.

• LorsquelaconnexionHDMIavecHDCPn’est pas vériée, le téléviseur ache un écran noir ou vert, ou bien du bruit sous forme de neige peut apparaître à l’écran. Dans ce cas, vériez la connexion HDMI ou débranchez le câble HDMI. HT805PH-A0_DARELLK_FRE_6810.indd 17 2010-08-31 7:35:5818 Installation Installation

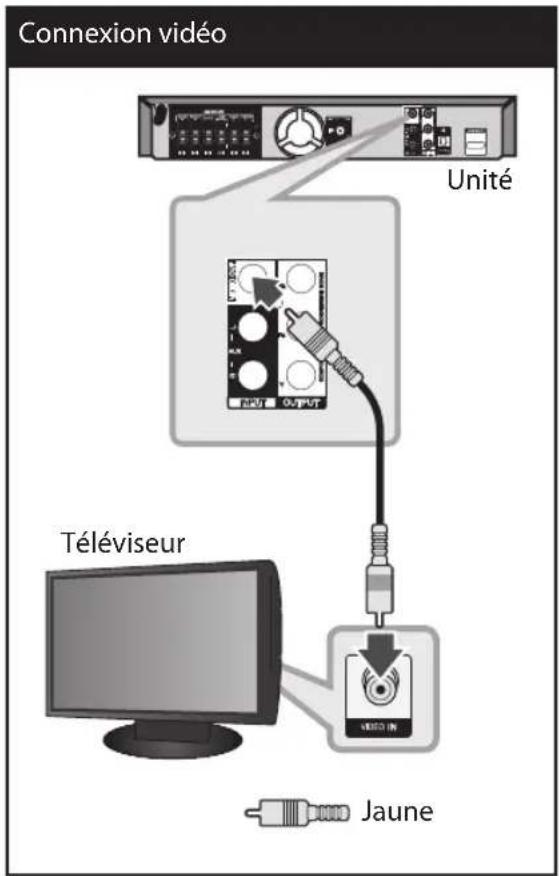

Connexion vidéo Raccordez la prise de sortie vidéo VIDEO OUT de l’appareil à la prise d’entrée vidéo du téléviseur à l’aide d’un câble vidéo. Vous pouvez entendre le son à travers les enceintes du système. Connexion vidéo Unité Téléviseur Jaune HT805PH-A0_DARELLK_FRE_6810.indd 18 2010-08-31 7:35:5819Installation Installation

Réglage de la résolution Le lecteur ore plusieurs résolutions de sortie pour les prises de sortie HDMI OUT et COMPONENT VIDEO OUT. Vous pouvez modier la résolution à l’aide du menu [Réglage].

1. Appuyez sur la touche HOME.

2. Utilisez les touches

pour sélectionner [Réglage], puis appuyez sur

ENTER. Le menu [Réglage] apparaît.

3. Utilisez les touches

pour sélectionner l’ option [Achage], puis appuyez sur

pour accéder au deuxième niveau.

4. Utilisez les touches

pour sélectionner l’option [Résolution], puis appuyez sur

pour accéder au troisième niveau.

5. Utilisez les touches

pour sélectionner la résolution souhaitée, puis appuyez sur la touche

ENTER pour conrmer votre choix. Remarque Si votre TV n’accepte pas la résolution que vous avez dénie sur le lecteur, vous pouvez dénir une résolutionà480p(ou576p)commesuit:Appuyez sur STOP pendant plus de 5 secondes. Résolution de la sortie vidéo La résolution indiquée par l’acheur et la résolution eective peuvent être diérentes en fonction du type de connexion. [HDMIOUT]:1080p,1080i,720pet480p(ou 576p)et480i(ou576i) [COMPONENTVIDEOOUT]:480p(ou576p)et 480i(ou576i) [VIDEOOUT]:480i(ou576i) HT805PH-A0_DARELLK_FRE_6810.indd 19 2010-08-31 7:35:5820 Installation Installation

Raccordement d’ appareils auxiliaires Connexion AUX IN Raccordez la sortie d’un appareil auxiliaire au connecteur d’entrée audio AUX (L/R). Connexion AUX IN Unité Rouge Blanc Vers les prises de sortie audio de votre composant(TV, magnétoscope, etc.) Remarque Si votre téléviseur ne comporte qu’une seule sortie pour le son (mono), raccordez-le à la prise audio gauche (blanche) de l’appareil. Connexion AUDIO IN (PORT. IN) Raccordez la sortie d’un périphérique portable (baladeur MP3, lecteur multimédia portatif, etc.) au connecteur d’entrée AUDIO (PORT. IN). Connexion PORT. IN Lecteur MP3, etc... Écoute de la musique depuis un lecteur portable ou un appareil externe Vous pouvez utiliser l'appareil pour lire la musique depuis divers types de périphérique portable ou appareil externe.

1. Raccorder le lecteur portable au connecteur

Raccorder l'appareil externe au connecteur AUX de l'appareil.

2. Mettez l’appareil en marche en appuyant

3. Sélectionner la fonction PORTABLE ou AUX

en appuyant sur la touche

4. Mettre le lecteur portable ou l'appareil

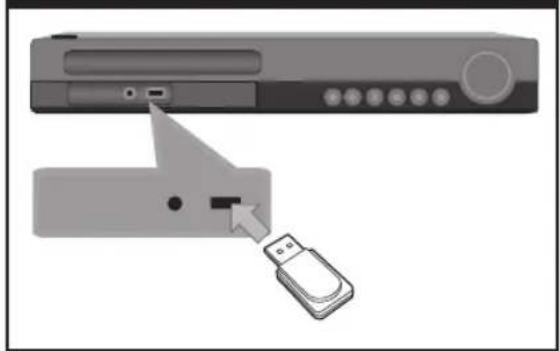

Connexion USB Raccordez le port USB de la clé mémoire USB (ou baladeur MP3, etc.) au port USB à l’avant de l’appareil. Connexion USB Retrait du périphérique USB de l’appareil

1. Choisissez un mode diérent ou appuyez

STOP deux fois de suite.

2. Retirez le périphérique USB de l’appareil.

Périphériques USB compatibles

• LecteurMP3:lecteurMP3àmémoireFlash.

• CléUSBàmémoireFlash:clésUSB2.0ou USB 1.1.

• LafonctionUSBdecetappareilneprend pas en charge certains périphériques USB. USB device requirement

• Lespériphériquesnécessitantl'installation d'un programme supplémentaire après la connexion à un ordinateur ne sont pas pris en charge.

• NeretirezpaslepériphériqueUSBpendant l'utilisation.

• SilepériphériqueUSBaunegrande capacité, la recherche peut prendre quelques minutes.

• Pouréviterlapertededonnées, sauvegardez toutes vos données.

• Sivousutilisezuncâbled'extensionUSBou un concentrateur USB, le périphérique USB ne sera pas reconnu.

• LesystèmedechiersNTFSn'estpaspris en charge. (Seul le système de chiers FAT (16/32) est accepté.)

• Cetappareilneprendpasenchargeun nombre total de chiers supérieur à 1 000.

• Lesdisquesdursexternes,lespériphériques verrouillés ou les périphériques USB de type disque dur ne sont pas pris en charge.

• LeportUSBdel'appareilnepeutpasêtre raccordé à un ordinateur. L'appareil ne peut pas être utilisé comme périphérique de stockage. HT805PH-A0_DARELLK_FRE_6810.indd 21 2010-08-31 7:35:5922 Installation Installation

Connexion de l’entrée optique Raccordez la prise de sortie optique d’un appareil externe (ou autre appareil numérique) au connecteur OPTICAL IN du lecteur. Connexion de l’entrée optique Vers la prise de sortie numérique optique de votre appareil Réglage du son des enceintes de home cinéma Écoutez le son d’un téléviseur, d’un DVD et d’ un appareil numérique en mode 5.1 (2.1 ou 2) canaux. Même lorsque l’appareil est éteint, si vous appuyez sur la touche OPTICAL, l’appareil s’allume et passe automatiquement en mode AUX OPT.

1. Raccordez la prise OPTICAL IN de l’appareil à

la prise de sortie optique de votre téléviseur (ou autre appareil numérique).

2. Sélectionnez la fonction AUX OPT en

appuyant sur la touche OPTICAL. La fonction AUX OPT est sélectionnée directement.

3. Écoutez le son avec des enceintes 5.1 (2.1

4. Quittez la fonction AUX OPT en appuyant

sur la touche OPTICAL. Vous revenez alors à la fonction précédente. Raccordement de l’ antenne Raccordez l’antenne FM/AM fournie pour écouter la radio. Raccordez l’antenne cadre AM au connecteur d’antenne AM. Raccordez l’antenne laire FM au connecteur d ’antenne FM. Raccordement de l’antenne Nota

• Parevitarruído,mantenhaaantenaArcoAMafastada da unidade e de outros componentes.• Certique-sequeesticaaantenaFM. Após ligar o cabo de antena FM, mantenha-a o maishorizontalpossível.HT805PH-A0_DARELLK_FRE_6810.indd 22 2010-08-31 7:35:5923Installation Installation

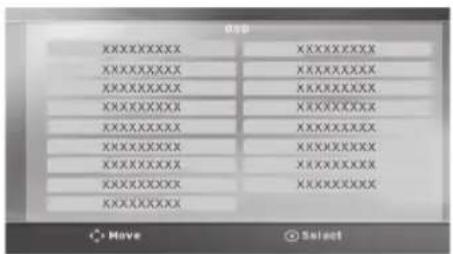

Réglage des paramètres En utilisant le menu de réglage, vous pouvez apporter plusieurs ajustements à des éléments tels que l’image et le son. Vous pouvez également dénir une langue pour les sous-titres et le menu de réglage, entre autres possibilités. Pour plus de détails sur les options du menu de réglage, reportez- vousauxpages23à27. Paramètres de langue initiaux pour l'affichage à l'écran Lors de la première utilisation de cet appareil, le menu de réglage initial de la langue apparaît sur l'écran de votre téléviseur. Vous devez compléter la sélection initiale de la langue avant d'utiliser l'appareil. L'anglais sera sélectionné comme langue initiale.

1. Appuyez sur la touche de mise en marche

POWER pour allumer l’appareil. Le menu de réglage de la langue apparaît à l’écran.

2. Utilisez les touches

U u I i pour sélectionner une langue, puis appuyez sur

3. Utilisez les touches

I i pour sélectionner [Enter] (Valider), puis appuyez sur

ENTER pour terminer le réglage de la langue. Pour afficher et quitter le menu de réglage

1. Appuyez sur la touche HOME.

Le menu d’accueil s’ache.

2. Sélectionnez l’option [Réglage] à l’aide des

4. Appuyez sur la touche HOME ou

RETURN pour quitter le menu [Réglage]. About help menu for Setup À propos du menu d’aide pour le réglage Menu Touches Opération

Move U u Accès à un autre menu.

Accès au niveau précédent

Accès au niveau suivant ou sélection du menu.

RETURN Sortie du menu [Réglage] ou [Réglage 5.1].

LANGUE Menu Language Sélectionnez une langue pour le menu Conguration et l'achage à l'écran. Disc Audio / Disc Subtitle / Disc Menu Sélectionnez la langue de votre choix pour la piste audio, les sous-titres et le menu du disque. [Original] La langue originelle d'enregistrement du disque. [Autre] pour choisir une autre langue, appuyez sur les touches numériques puis sur la touche

ENTER pour saisir le numéro à 4 chires correspondant au code de votre langue (voir page 39). Si vous saisissez le mauvais code de langue, appuyez sur la touche CLEAR. [Arrêt (pour Sous-titres de disque)] Désactive le sous-titrage. AFFICHAGE Aspect TV Sélectionnez un format d'image selon la forme de l'écran de votre téléviseur. [4:3] Sélectionnez ceci si un téléviseur 4:3 est connecté. [16:9] Sélectionnez ceci si un téléviseur large 16:9 est connecté. Mode d'affichage Si vous sélectionnez 4:3, vous devrez dénir comment vous voulez acher les émissions et les lms au format d'écran large à l'écran de votre téléviseur. [Letterbox] ache une image large avec des bandes en haut et en bas de l’écran. [Pan&scan] ache automatiquement une image large sur l’intégralité de l’écran et coupe les parties qui ne tiennent pas dans l’écran. (Si le disque ou chier n’est pas compatible avec le recadrage auto, l’image est achée avec son format respecté.) Résolution Cette option permet de dénir la résolution de sortie du signal vidéo HDMI et en composantes. Reportez-vous à la section “Réglage de la résolution”, page 19, pour plus de détails sur la résolution. [Auto] Si la prise de sortie HDMI OUT est raccordée à un téléviseur fournissant des informations sur l’achage (EDID), cette option sélectionne automatiquement la résolution la mieux adaptée au téléviseur raccordé. Si seule la sortie COMPONENT VIDEO OUT est raccordée, la résolution passe à 480i (ou 576i)(valeurpardéfaut). [1080p] Sortie vidéo progressive en 1 080 lignes. [1080i] Sortie vidéo entrelacée en 1 080 lignes. [720p] Sortievidéoprogressiveen720lignes. [480p (ou 576p)] Sortievidéoprogressiveen480(ou576)lignes. [480i (ou 576i)] Sortievidéoentrelacéeen480(ou576)lignes. HT805PH-A0_DARELLK_FRE_6810.indd 24 2010-08-31 7:36:0025Installation Installation

Audio Réglage 5.1 Eectuez les réglages suivants pour le décodeur de son surround 5.1 intégré.

1. Sélectionnez [Réglage 5.1] dans le menu

ENTER. Le menu [ENCEINTES 5.1] apparaît.

3. Utilisez les touches

I i pour sélectionner l’enceinte de votre choix.

4. Ajustez les options à l’aide des touches

5. Appuyez sur la touche

RETURN pour revenir au menu précédent. [Speaker selection] Sélectionnez une enceinte à régler. Remarque Certains réglages d’enceinte sont interdits par l’accord de licence Dolby Digital. [Taille] Ce réglage étant xe, vous ne pouvez pas le modier. [Volume] Utilisez les touches I i pour régler le niveau de sortie de l’enceinte sélectionnée. Avant G/D : 0 ~ -5 Caisson de base, Arrière G/D, Centre : 5 ~ -5 [Distance] Une fois que vous avez raccordé les enceintes à votre récepteur DVD, si la distance de l’enceinte centrale ou arrière est supérieure à la distance des enceintes avant, réglez la distance entre les enceintes et votre position d’écoute. Le son de chaque enceinte vous parviendra ainsi simultanément. Appuyez sur les touches I i pour régler la distance de l’enceinte sélectionnée. Cette distance correspond à la diérence de la distance entre l’enceinte centrale ou arrière et les enceintes avant. [Test] Sélectionnez [Début test enceintes] à l’aide des touches U u , puis appuyez sur

ENTER. Appuyez de nouveau sur la touche

ENTER. pour arrêter le test. Réglez le volume pour qu’il corresponde au volume des signaux de test mémorisés dans le système. HT805PH-A0_DARELLK_FRE_6810.indd 25 2010-08-31 7:36:0026 Installation Installation

DRC (Contrôle d'Ecart Dynamique) Rend le son plus net lorsque le volume est bas (seulement Dolby Digital). Réglez sur [marche] pour cet eet. Vocal Sélectionnez [marche] pour mélanger des chaînes karaoké en mode stéréo normal. Cette fonction est seulement ecace pour des DVD karaoké multicanaux. HD AV Sync (Synchronisation audiovisuelle haute définition) Avec la télévision numérique, il arrive parfois qu’un écart se produise entre l’image et le son. Si c’est le cas, vous pouvez compenser cet écart en appliquant un décalage sur le son de sorte qu’il “attende” en quelque sorte que l’image apparaisse. C’est ce que l’on appelle la synchronisation audiovisuelle en haute dénition. Utilisez la touche U u de la télécommande pour augmenter ou diminuer le décalage, que vous pouvez paramétrer entre 0 et 300 ms. Verrou (Contrôle parental) Reglage initial du code de zone Lorsque vous utilisez cet appareil pour la première fois, vous devez régler le code de région.

1. Sélectionnez le menu [Verrou] et appuyez

2. Appuyez sur la touche

Pour accéder aux options [Verrou], vous devez saisir le mot de passe que vous avez créé. Saisissez un mot de passe et appuyez sur la touche

ENTER. Saisissez-le à nouveau et appuyez sur

ENTER pour conrmer. Si vous vous trompez, appuyez sur la touche CLEAR avant d’appuyer sur

3. Sélectionnez le premier caractère à l’aide

ENTER, puis sélectionnez le second caractère à l’aide des touches U u

5. Appuyez sur la touche

ENTER pour conrmer votre choix du code de région. Contrôle parental Bloque la lecture de DVD associés à un certain niveau de contrôle en fonction de leur contenu. Tous les disques ne sont pas associés à un niveau de contrôle.

1. Sélectionnez l’option [Contrôle parental]

dans le menu [Verrou], puis appuyez sur la touche

2. Saisissez un mot de passe et appuyez sur la

3. Sélectionnez un niveau de contrôle parental

compris entre 1 et 8 à l’aide des touches U u

[Contrôle parental 1-8] Le niveau 1 est le plus restrictif, et le niveau 8 est le moins restrictif. [Déverrouillage] Si vous sélectionnez cette option, le contrôle parental est désactivé et le disque peut être lu en entier.

4. Appuyez sur la touche

ENTER pour conrmer votre choix du niveau de contrôle. HT805PH-A0_DARELLK_FRE_6810.indd 26 2010-08-31 7:36:0027Installation Installation

Mot de passe Vous pouvez saisir ou modier le mot de passe.

1. Sélectionnez l’option [Mot de passe] dans le

menu [Verrou], puis appuyez sur la touche

2. Appuyez sur la touche

3. Saisissez un mot de passe et appuyez sur la

ENTER. Pour modier le mot de passe, sélectionnez l’option [Changement] et appuyez sur la touche

ENTER. Saisissez un mot de passe et appuyez sur la touche

ENTER. Saisissez-le à nouveau et appuyez sur

4. Appuyez sur la touche HOME pour

quitter le menu. Remarque Si vous oubliez votre mot de passe, vous pouvez l ’eacer en procédant comme suit.

1. Sélectionnez le menu [Réglage] dans le menu

2. Saisissez le numéro à 6 chires “210499” et

appuyez sur la touche

ENTER . Le mot de passe est eacé. Code régional Indiquez le code de la région dont les normes ont servi à déterminer le niveau de contrôle du DVD, en vous reportant à la liste page 40.

1. Sélectionnez l’option [Code régional] dans

le menu [Verrou], puis appuyez sur la touche

2. Saisissez un mot de passe et appuyez sur la

3. Sélectionnez le premier caractère à l’aide

ENTER, puis sélectionnez le second caractère à l’aide des touches U u

5. Appuyez sur la touche

ENTER pour conrmer votre choix du code de région. AUTRES DivX VOD Nous vous fournissons le code d'inscription DivX® VOD (Vidéo à la Demande) vous permettant de louer et d'acheter des vidéos avec le service DivX® VOD. Pour obtenir d'autres informations, visitez www.divx.com/vod. Appuyez sur

ENTER lorsque l'option [DivX(R) VOD] (vidéo à la demande) est mise en surbrillance pour voir le code d'enregistrement de l'appareil. Remarque Toutes les vidéos téléchargées via le service DivX ® VOD peuvent uniquement être lues sur cet appareil. HT805PH-A0_DARELLK_FRE_6810.indd 27 2010-08-31 7:36:0028 Opération Opération

Opération Utilisation du menu d’ accueil

1. Appuyez sur la touche HOME.

Le menu d’accueil s’ache.

2. Sélectionnez une option à l’aide des

3. Appuyez sur la touche

ENTER pour acher le menu de l’option sélectionnée. [Musique] – ache le menu [MUSIQUE]. [Film] – débute la lecture des contenus vidéo ou ache le menu [FILM]. [Photo] – ache le menu [PHOTO]. [Réglage] – ache le menu [Réglage]. Remarque Vous ne pouvez pas sélectionner l’option [Musique], [Film] ou [Photo] si le périphérique USB n’est pas connecté ou si aucun disque n’est inséré. Fonctions de base

1. Insérez le disque en appuyant sur la

OPEN/CLOSE ou raccordez le périphérique USB au port USB.

2. Appuyez sur la touche HOME.

Le menu d’accueil s’ache.

3. Sélectionnez une option à l’aide des

Si vous sélectionnez l’option [Film], [Photo] ou [Musique] alors qu’un périphérique USB est connecté et qu’un disque est inséré simultanément, le menu de sélection du support apparaît. Sélectionnez un support et appuyez sur la touche

4. Appuyez sur la touche

ENTER pour acher le menu de l’option sélectionnée. Remarque

• Pour la plupart des disques CD Audio et DVD-ROM, la lecture démarre automatiquement.• L’appareilnelitautomatiquementqueleschiers musicaux contenus dans le périphérique de stockage USB ou sur les disques.HT805PH-A0_DARELLK_FRE_6810.indd 28 2010-08-31 7:36:0029Opération Opération

Opération Action Arrêt Appuyez sur la touche STOP. Lecture Appuyez sur la touche

PLAY, MONO/STEREO. Pause Appuyez sur la touche PAUSE/STEP. Lecture image par image Appuyez plusieurs fois sur la touche PAUSE/STEP pour lire le titre image par image. (DVD, DivX uniquement) Accès à la piste, au chier ou au chapitre suivant/ précédent Appuyez sur la touche ./> SKIP pendant la lecture pour accéder à la piste ou au chapitre suivant ou revenir au début de la piste ou du chapitre en cours. Appuyez deux fois brièvement sur la touche SKIP pour revenir à la piste ou au chapitre précédent. Recherche d ’un point du chier via la fonction d’ avance ou de retour rapide Pendant la lecture, appuyez plusieurs fois sur la touche

SCAN pour sélectionner la vitesse de recherche.Pour revenir à la vitesse normale, appuyez sur la touche PLAY, MONO/STEREO. Lecture répétée ou aléatoire Appuyez plusieurs fois sur la touche REPEAT. Le titre, le chapitre ou la piste en cours sera lu en boucle ou de façon aléatoire.- DVD : Chapitre/ Titre/ Arrêt- DivX : Titre/ Tout/ Arrêt- Audio CD/ MP3/ WMA : Pista/ Tout/ Aléatoire/ Arrêt Opération Action Lecture au ralenti En mode pause, appuyez sur la touche SLOW (

) pour sélectionner la vitesse voulue. (DVD, DivX uniquement) Le chier DivX ne peut pas être lu au ralenti en mode lecture inversée. Autres opérations Affichage des informations du disque à l’écran Vous pouvez acher à l’écran diverses informations sur le disque chargé.

1. Appuyez sur la touche INFO/DISPLAY

pour acher diérentes informations sur la lecture. Les éléments achés dièrent selon le type de disque ou l’état de la lecture.

2. Vous pouvez sélectionner un élément

appuyant sur U u et changer ou sélectionner le réglage en appuyant sur I i

Titre : Numéro du titre en cours/nombre total de titres. Chapitre : Numéro du chapitre actuel/ Nombre total de chapitres. Heure : Temps de lecture écoulé. Audio : Langue audio ou chaîne sélectionnée. Sous-titrage : Sous-titres sélectionnés. Angle : Angle sélectionné/ Nombre total d'angles. Remarque Si vous n’appuyez sur aucune touche pendant quelques secondes, l’achage à l’écran disparaît.HT805PH-A0_DARELLK_FRE_6810.indd 29 2010-08-31 7:36:0030 Opération Opération

Pour afficher le menu du DVD DVD Lorsque vous lisez un DVD contenant plusieurs menus, vous pouvez sélectionner le menu de votre choix.

1. Appuyez sur la touche DISC MENU.

Le menu du disque apparaît.

2. Sélectionnez le menu à l’aide des touches

3. Appuyez sur la touche

PLAY, MONO/ STEREO pour valider. Pour afficher le titre du DVD DVD Lorsque vous lisez un DVD contenant plusieurs titres, vous pouvez sélectionner le titre de votre choix.

1. Appuyez sur la touche TITLE.

Le titre du disque apparaît.

2. Sélectionnez le menu à l’aide des touches

3. Appuyez sur la touche

PLAY, MONO/ STEREO pour valider. Lecture accélérée 1,5 fois DVD La vitesse 1,5 vous permet de regarder les images et d’écouter le son plus rapidement qu’ à la vitesse normale.

1. Pendant la lecture, appuyez sur la touche

PLAY, MONO/STEREO pour multiplier la vitesse de lecture par 1,5. L’indication “

x1.5” apparaît à l’écran.

2. Appuyez de nouveau sur la touche

PLAY, MONO/STEREO pour reprendre la lecture à la vitesse normale. Economiseur d'écran L'économiseur d'écran apparaît lorsque vous laissez l'appareil en mode Arrêt pendant cinq minutes environ. Démarrage de la lecture à partir d'un code de temps DVD DivX Pour démarrer la lecture à partir d’un instant choisi dans le chier ou le titre.

1. Appuyez sur la touche INFO/DISPLAY

2. Utilisez les touches

U u pour sélectionner l’icône représentant une horloge et voir apparaître “--:--:--”.

3. Saisissez l’heure de début requise en

heures, minutes et secondes, de gauche à droite. Si vous vous trompez, appuyez sur la touche CLEAR pour eacer les chires saisis. Puis recommencez en indiquant les bons chires. Par exemple, pour trouver une scène située à 1 heure, 10 minutes et 20 secondes du début, saisissez “11020” à l’aide des touches numériques.

4. Appuyez sur la touche

ENTER pour valider. La lecture commence à partir du point sélectionné. Reprendre la lecture DVD DivX ACD MP3 WMA L’appareil enregistre le point sur lequel vous avez appuyé sur

STOP selon le disque. Si

(Resume Stop)” apparaît brièvement sur l ’écran, appuyez sur

pour reprendre la lecture (à partir du point de scène). Si vous appuyez sur

STOP deux fois ou retirez le disque,

(Complete Stop) (arrêt dénitif) apparaît sur l’écran. L’appareil eace le point d’arrêt. Remarque Le point de reprise peut être eacé si vous appuyez sur un bouton (par exemple ;

Lecture de fichiers indexés ACD MP3 WMA La fonction d’index (ou repère) vous permet de mémoriser dans l’appareil vos chiers préférés d’un disque ou d’un périphérique USB.

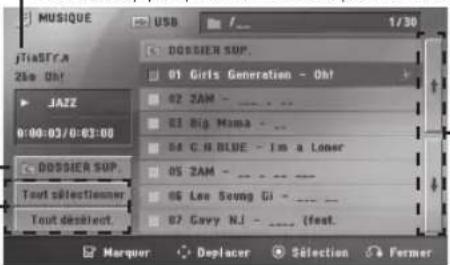

1. Sélectionnez [Musique] dans le menu d’

accueil. Menu Musique Retour au dossier précédent. (MP3/WMA uniquement) Accès à la page précédente ou suivante dans la liste des chiers. Sélection de tous les chiers ou pistes. Désélection de tous les chiers ou pistes. Les informations du chier seront achées conformément aux informations ID3TAG gurant sur le chier musical approprié. (MP3 uniquement) :

2. Sélectionnez le chier musical de votre

choix dans la liste en utilisant les touches U u , puis appuyez sur la touche MARKER pour insérer un repère dans la liste.

4. Sélectionnez le mode de lecture à l’aide des

touches U u , puis appuyez sur

ENTER. [Marquer lecture] Lecture des chiers indexés. [Lecture en cours] Lecture normale. Remarque Si vous voulez sélectionner tous les chiers de la liste, choisissez [Tout sélectionner] et appuyez sur

ENTER. Suppression d’un repère

1. Utilisez les touches

U u pour sélectionner la piste que vous voulez eacer de la liste des chiers portant un repère.

2. Appuyez sur la touche MARKER.

Suppression de tous les repères Utilisez les touches U u I i pour sélectionner l’option [Tout désélect.], puis appuyez sur la touche

ENTER en mode d’édition du programme. Remarque Les repères sont également eacés lorsque vous sortez le disque ou retirez le périphérique USB, lorsque vous éteignez l’appareil ou lorsque vous changez de fonction. Changement de la page de code de sous-titrage DivX Dans le cas où le sous-titrage ne s’ache pas correctement, vous pouvez changer la page de code de sous-titrage an de remédier à ce problème.

1. En cours de lecture, appuyez sur

INFO/DISPLAY pour faire apparaître l’achage OSD.

2. Utilisez les touches

U u pour sélectionner l’option [Page codes].

3. Utilisez les touches

I i pour sélectionner la page de code souhaitée.

4. Appuyez sur la touche

RETURN pour quitter l’achage OSD. HT805PH-A0_DARELLK_FRE_6810.indd 31 2010-08-31 7:36:0032 Opération Opération

Lecture d’un fichier photo JPG JPG Cet appareil lit les disques contenant des chiers photo.

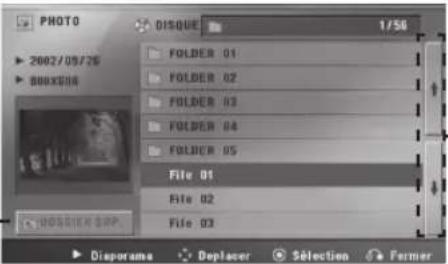

1. Sélectionnez [Photo] dans le menu d’

accueil et appuyez sur

ENTER. Menu Photo Accès à la page précédente ou suivante dans la liste des chiers. Retour au dossier précédent.

2. Utilisez les touches

U u pour sélectionner un dossier, puis appuyez sur

3. Pour voir un diaporama, utilisez les touches

U u pour mettre en évidence un chier et appuyez sur

PLAY, MONO/STEREO. À propos du menu d’aide dans le menu [Photo] Menu Touches Opération BSlide Show

PLAY, MONO/ STEREO Achage d’un diaporama. vVbB Move U u I i Accès à un autre chier ou contenu.

ENTER Visualisation d’un chier particulier. O Close

RETURN Retour au menu d’accueil. À propos du menu d’aide en plein écran Menu Touches Opération Menu INFO/ DISPLAY Achage du menu des options. b/B Prev./ Next I/i Accès à un autre chier. O Close

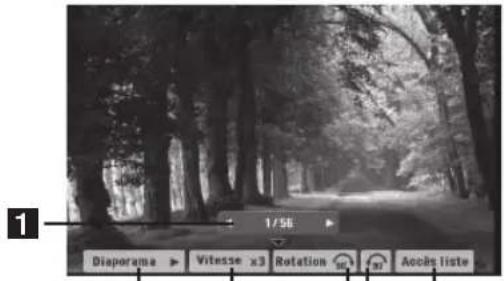

RETURN Retour au menu [Photo]. Options while viewing a photo Vous pouvez utiliser diérentes options pendant l’achage d’une photo en plein écran.

1. Lorsqu’une photo est achée en plein

écran, appuyez sur la touche INFO/ DISPLAY pour acher le menu des options.

2. Sélectionnez une option à l’aide des

Photo en cours/nombre total de photos – Utilisez la touche I i pour acher la photo précédente ou suivante.

– Appuyez sur la touche

ENTER pour lire ou suspendre le diaporama.

Vitesse x3/ x2/ x1 – Appuyez sur

ENTER pour sélectionner la vitesse de délement des photos dans un diaporama.

Rotation – Appuyez sur

ENTER pour faire pivoter la photo.

Accès liste – Appuyez sur

ENTER pour revenir au menu [Photo]. HT805PH-A0_DARELLK_FRE_6810.indd 32 2010-08-31 7:36:0133Opération Opération

Réglage de la veille programmée Appuyez sur la touche SLEEP une ou plusieurs fois pour sélectionner le délai d’attente entre 10 et 180 minutes avant la mise en veille de l’appareil. Pour vérier la durée restante, appuyez sur la touche SLEEP. Pour annuler la fonction de veille programmée, appuyez plusieurs fois sur la touche SLEEP jusqu ’à ce que “SLEEP 10” s’ache, puis appuyez une dernière fois sur la touche SLEEP pour que l’ inscription disparaisse. Remarque Vous pouvez consulter le temps restant avant que l’appareil s’éteigne. Appuyez sur SLEEP (veille) pour faire apparaître le temps restant que la fenêtre d’ achage. Diminution de la luminosité Appuyez sur SLEEP une fois. La fenêtre d’achage s’assombrira de moitié. Pour l’annuler, appuyez sur SLEEP plusieurs fois pour récupérer l’intensité lumineuse. Désactivation temporaire du son Appuyez sur la touche MUTE pour mettre l’ appareil en sourdine. Vous pouvez mettre l’appareil en sourdine pour répondre au téléphone, par exemple. L’indication “ MUTE” apparaît alors dans l’acheur. Mémoire de la Dernière Scène DVD Cet appareil mémorise la dernière scène du dernier disque visionné. La dernière scène reste en mémoire même si vous enlevez le disque du lecteur ou si vous éteignez (mode veille) l'appareil. Si vous chargez un disque contenant la dernière scène mémorisée, celle-ci est rappellée automatiquement. Sélection du Système - en option Vous devez sélectionner le mode système approprié pour votre téléviseur. Maintenez enfoncée la touche PAUSE/STEP (

) pendant plus de cinq secondes pour pouvoir sélectionner un système dans le menu d’accueil. (PAL/ NTSC) Remarque Si vous connectez le périphérique USB ou insérez un disque, cette fonction n’est pas activée. Réglez les paramètres de niveau des haut-parleurs Vous pouvez régler le niveau sonore de chaque haut-parleur.

1. Appuyez plusieurs fois sur SPEAKER LEVEL

(niveau des haut-parleurs) pour sélectionner le haut-parleur à régler.

2. Appuyez sur VOL -/+ pour régler le niveau

sonore du haut-parleur sélectionné tandis que le menu de réglage de niveau apparaît sur la fenêtre d’achage.

3. Répétez l’opération et réglez le niveau sonore

des autres haut-parleurs. HT805PH-A0_DARELLK_FRE_6810.indd 33 2010-08-31 7:36:0134 Opération Opération

Utilisation de la radio Vériez que les antennes FM et AM soient connectées. (Reportez-vous à la page 22.) Ecouter la radio

1. Appuyez sur la touche

RADIO&INPUT jusqu’à ce que FM ou AM (MW) apparaisse dans l’acheur. L’appareil se règle sur la dernière station reçue.

2. Maintenez enfoncée la touche TUNING

(-/+) pendant environ deux secondes jusqu’à ce que l’indication de fréquence commence à changer, puis relâchez-la. La recherche s’arrête lorsque l’appareil détecte une station.

Appuyez sur la touche TUNING(-/+) à plusieurs reprises.

3. Réglez le volume en tournant le bouton

VOLUME en façade ou en appuyant sur la touche VOL + ou – de la télécommande. Préréglage des stations de radio Vous pouvez prérégler 50 stations FM et AM (MW). Avant de procéder au réglage, veillez à diminuer le volume.

1. Appuyez sur la touche

RADIO&INPUT jusqu’à ce que FM ou AM (MW) apparaisse dans l’acheur.

2. Sélectionnez la fréquence voulue en

appuyant sur la touche TUNING (-/+).

3. Appuyez sur la touche

ENTER Un numéro prédéni clignotera dans l’acheur.

4. Appuyez sur la touche PRESET (-/+) pour

sélectionner le numéro prédéni de votre choix.

5. Appuyez sur la touche

ENTER. La station est mémorisée.

6. Répétez les étapes 2 à 5 pour mémoriser d’

autres stations. Suppression de toutes les stations mémorisées

1. Maintenez enfoncée CLEAR pendant deux

secondes. ERASE ALL (TOUT EFFACER) clignotera sur l'achage du récepteur DVD.

2. Appuyez sur CLEAR pour eacer toutes les

stations radio mémorisées. Suppression d’une station mémorisée

1. Appuyez sur la touche PRESET -/+ pour

sélectionner un numéro prédéni à supprimer.

2. Appuyez sur la touche CLEAR. Le numéro

prédéni clignotera dans l’acheur.

3. Appuyez de nouveau sur la touche CLEAR

pour supprimer le numéro prédéni sélectionné. Amélioration d'une mauvaise réception FM Appuyez sur la touche

PLAY, MONO/ STEREO de la télécommande. Le tuner passe de stéréo à mono, ce qui améliore généralement la réception. HT805PH-A0_DARELLK_FRE_6810.indd 34 2010-08-31 7:36:0135Opération Opération

Réglage du son Réglage du mode surround Ce système comporte un certain nombre de champs acoustiques surround préréglés. Vous pouvez sélectionner le mode son de votre choix en utilisant l' SOUND EFFECT. Vous pouvez modier l’équaliseur SOUND EFFECT en utilisant les èches I i lorsque les informations de l’équaliseur SOUND EFFECT sont achées. Les éléments achés pour l'égaliseur peuvent être diérents selon les sources et les eets sonores. SUR L'ÉCRAN Description NAT PLUS Vous pouvez proter de l’eet de son naturel comme en mode 5.1 canaux. NATURAL Ore un son naturel améliorant le confort d'écoute. Spatialisation locale Eet sonore optimisé selon les régions. (DANGDUT/

SALSA/ SAMBA/ CUMBIA/

AFRO) AUTO EQ Ore le réglage sonore le plus adapté au genre indiqué dans la balise ID3 des chiers MP3. POP CLASSIC JAZZ ROCK Ce programme ajoute une atmosphère au son, vous donnant l’impression d’ assister à un vrai concert de musique rock, pop, jazz ou classique. SUR L'ÉCRAN Description MP3 OPT Cette fonction est optimisée pour les chiers MP3 compressibles. Elle améliore les aigus. BASS Pendant la lecture, renforce les aigus, les graves et l’eet de son surround. LOUDNESS Elle améliore les aigus. VIRTUAL Ore un son surround plus virtuel. PLII MOVIE PLII MUSIC Le mode Dolby Pro Logic II vous permet de lire une source stéréo sur 5.1 canaux. BYPASS Désactive les eets d’ égaliseur. Remarque

• Danscertainsmodessurround,ilsepeutqueles enceintes ne restituent aucun son ou un son faible ; tout dépend du mode surround et de la source audio, mais il ne s’agit pas d’une défaillance.• Ilsepeutquevousdeviezréinitialiserlemodesurround après avoir permuté l’entrée, et parfois même après avoir changé de piste sonore.HT805PH-A0_DARELLK_FRE_6810.indd 35 2010-08-31 7:36:0136 Opération Opération

Fonctions avancées Enregistrement sur un périphérique USB Vous pouvez enregistrer une source sonore ou musicale sur un périphérique USB en raccordant ce dernier au port USB de l’appareil.

1. Raccordez le périphérique USB à l’appareil.

2. Sélectionnez le mode d’enregistrement.

Lancez la lecture de la source sonore.

3. Démarrez l’enregistrement en appuyant sur

4. Arrêtez l’enregistrement en appuyant sur la

STOP. [Enregistrement de tous les chiers ou pistes] Vous pouvez enregistrer les chiers sur un périphérique USB lorsque la lecture est en cours ou arrêtée. [Enregistrement d’une liste programmée] Sélectionnez d’abord les chiers souhaités pour les enregistrer ensuite sur un périphérique USB (reportez-vous à la page 31). Le mode de stockage sera le suivant. CD audio MP3/ WMA Les autres sources (Tuner, AUX, Portable) Remarque

• Pendantl'enregistrement,vouspouvezvérier sur l'écran la progression en pourcentage de l'enregistrement sur le périphérique USB (CD audio ou CD MP3/ WMA uniquement)

• Pendantl'enregistrementMP3/WMA,iln'ya pas de son.

• Sivousarrêtezl'enregistrementpendant la lecture, le chier ayant été enregistré à ce moment sera conservé (CD audio uniquement).

• NeretirezpaslepériphériqueUSBetn'éteignez pas l'appareil pendant l'enregistrement USB. Sinon, un chier incomplet sera créé et ne pourra pas être supprimé sur un ordinateur.

• Sil'enregistrementUSBnefonctionnepas, lemessage"NOUSB"(Pasd'USB),"ERROR" (Erreur),"USBFULL"(USBplein)ou"NOREC" (Pas d'enregistrement) apparaît sur l'acheur.

• Lepériphériquelecteurdecartesouundisque dur externe ne peuvent pas être employés pour l'enregistrement USB.

• Unchierestenregistrésur128Moctets (environ 2 heures) lors d’un enregistrement pour une longue période. Moins de 4 chiers sont enregistrés.

• Sivousarrêtezl'enregistrementpendantla lecture, le chier ne sera pas conservé.

• L'enregistrementUSBnefonctionnepasavec les disques CD-G et DTS.

• Leschiersdusous-dossiernesontpas enregistrés durant l’enregistrement de toutes les pistes.

• L'enregistrementestlimitéà999chiers.

• Lanumérotationduchierd’enregistrement est entrée à partir du numéro le plus bas. Ainsi, si vous supprimez certains chiers d’ enregistrement, le chier d’enregistrement pourrait être le numéro le plus bas de ceux-ci. Réaliser des copies non autorisées de données protégées contre la copie, y compris les programmes informatiques, les émissions et les enregistrements sonores, peut être une infraction au copyright et constitue un délit pénal. Cet équipement ne doit pas être utilisé à cet eet. Soyez responsables Respectez les copyrights HT805PH-A0_DARELLK_FRE_6810.indd 36 2010-08-31 7:36:0137Entretien Entretien

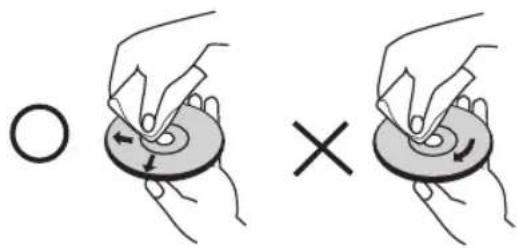

Remarques sur les disques Manipulation des disques Ne collez jamais de papier ni de ruban adhésif sur le disque. Rangement des disques Après la lecture, rangez le disque dans son boîtier. N’exposez pas le disque aux rayons directs du soleil ni à des sources de chaleur et ne le laissez jamais dans une voiture garée en plein soleil. Nettoyage des disques N’utilisez pas de solvants puissants tels que alcool, benzine, diluants, produits de nettoyage en vente dans le commerce ou vaporisateurs antistatiques destinés aux disques vinyle. Manipulation de l’ appareil Lors du transport Conservez le carton et les emballages d’origine. Si vous devez transporter l’appareil, pour une protection maximale, emballez-le tel que vous l’avez reçu à sa sortie de l’usine. Entretien des surfaces extérieures

• N’utilisezpasdeliquidesvolatilestelsqu’ un insecticide en aérosol à proximité de l’ appareil.

• Sivousfrotteztropfort,vousrisquezd’ endommager la surface.

• Nelaissezpasdeproduitsencaoutchouc ou en plastique en contact prolongé avec l’ appareil. Nettoyage de l’appareil Pour nettoyer le lecteur, utilisez un chion doux et sec. Si les surfaces sont très sales, utilisez un chion doux légèrement humidié d’une solution détergente douce. N’utilisez pas de solvants puissants tels que alcool, benzine ou diluants, car ces derniers risquent d ’endommager la surface de l’appareil. Entretien de l’appareil Ce lecteur est un appareil de précision à haute technologie. Si la lentille optique et les composants du lecteur sont sales ou usés, la qualité de l’image peut s’en trouver diminuée. Pour plus de détails, contactez votre service après-vente agréé le plus proche.

Pas alimentation Le câble d’alimentation est débranché. Branchez le câble d’alimentation à la prise murale avec certitude. Pas image Le téléviseur n’est pas réglé pour recevoir le signal du DVD. Sélectionnez le mode d’entrée vidéo approprié sur le téléviseur pour que l’image du Récepteur DVD apparaît à l’écran. Les câbles vidéo ne sont pas bien connectés. Branchez avec certitude les câbles vidéo au téléviseur et au Récepteur DVD. Peu ou pas de son L’équipement connecté avec le câble audio n’ est pas réglé pour recevoir le signal issu du DVD. Sélectionnez le mode d’entrée correct pour le récepteur audio de façon à pouvoir entendre le son issu du récepteur DVD. Les câbles audio ne sont pas bien connectés aux enceintes ou au récepteur. Branchez les câbles audio dans les bornes de connexion dans le sens correct. Les câbles audio sont endommagés. Remplacez par un câble audio neuf. La qualité d’image DVD est médiocre Le disque est sale. Nettoyez le disque avec un chion doux en essuyant vers l’extérieur. Impossible de lire un CD ou un DVD Aucun disque n’a été introduit. Introduisez un disque Un disque incompatible a été introduit. Introduisez un disque compatible (vériez le type de disque, le système de couleur et le code de région). Le disque est introduit à l’envers. Placez le disque avec l’étiquette ou le côté imprimé vers le haut. Il y a un blocage parental qui évite la lecture des DVD ayant un certain classement. Introduisez votre mot de passe ou changez le niveau du classement. On entend un bourdonnement pendant la lecture DVD ou CD. Le disque est sale. Nettoyez le disque avec un chion doux en essuyant vers l’extérieur. Le récepteur DVD est placé trop près du téléviseur, produisant un retour sonore. Eloignez le récepteur DVD et les composants audio de votre téléviseur. Impossible de syntoniser correctement les stations radio L’antenne est mal positionnée ou mal connectée. Vériez la connexion de l’antenne et ajustez-sa position. Rattachez une antenne externe s’il est nécessaire. La puissance du signal de la station radio est trop faible. Syntonisez la station manuellement. Aucune station n'a été prédénie ou les stations prédénies ont été supprimées (pendant la syntonisation par balayage de chaînes préétablies). Préétablissez certaines stations radio, voir page 34 pour obtenir des détails. La télécommande ne marche pas bien ou pas du tout La télécommande n’est pas dirigée directement vers l’appareil. Dirigez la télécommande directement vers l’ appareil. La télécommande est trop éloignée de l’ appareil. Utilisez la télécommande à 23 pieds (7 mètres) maximum du récepteur DVD. Il y a un obstacle entre la télécommande et l’ appareil. Enlevez l’obstacle. La pile de la télécommande est vide. Remplacez les piles par des piles neuves.

Codes régions Sélectionnez un code de région à partir de la liste suivante. Afghanistan AF Argentine AR Australie AU Autriche AT Belgique BE Bhoutan BT Bolivie BO Brésil BR Cambodge KH Canada CA Chili CL Chine CN Colombie CO Congo CG Costa Rica CR Croatie HR République Tchèque CZ Danemark DK Equateur EC Egypte EG El Salvador SV Ethiopie ET Fidji FJ Finlande FI France FR Allemagne DE Grande Brétagne GB Grèce GR Groenland GL Hong Kong HK Hongrie HU Inde IN Indonésie ID Israël IL Italie IT Jamaïque JM Japon JP Kenya KE Koweït KW Libye LY Luxembourg LU Malaisie MY Maldives MV Mexique MX Monaco MC Mongolie MN Maroc MA Népal NP Pays-Bas NL Antilles Néerlandaises AN Nouvelle Zélande NZ Nigeria NG Norvège NO Oman OM Pakistan PK Panama PA Paraguay PY Philippines PH Pologne PL Portugal PT Roumanie RO Russie RU Arabie Saoudite SA Sénégal SN Singapour SG Slovaquie SK Slovénie SI Afrique du Sud ZA Corée du Sud KR Espagne ES Sri Lanka LK Suède SE Suisse CH Taiwan TW Thaïlande TH Turquie TR Ouganda UG Ukraine UA Etats-Unis US Uruguay UY Ouzbékistan UZ Vietnam VN Zimbabwe ZW Région Code Région Code Région Code HT805PH-A0_DARELLK_FRE_6810.indd 40 2010-08-31 7:36:0141Annexe Annexe

Marques de commerce et licences Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole représentant un double D sont des marques de commerce de Dolby Laboratories. HDMI, le logo HDMI et High-Denition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC. “DVD Logo” est une marque de commerce de DVD Format/Logo Licensing Corporation. DivX® est une marque déposée de DivX, Inc. et est utilisée sous licence. Qu’est-ce que SIMPLINK ? Certaines fonctions de cet appareil sont commandées par la télécommande du téléviseur si cet appareil et un téléviseur LG avec SIMPLINK sont reliés par connexion HDMI. Les fonctions à commander depuis la télécommande d’un téléviseur OG sont : Lecture, Pause, Balayage, Saut, Arrêt, Hors Tension, etc.

• Consultezleguidedel’usagerdu téléviseur pour des détails sur la fonction SIMPLINK.

• LestéléviseursLGavecfonction SIMPLINK comptent avec le logo ci- dessus.

Spécifications Général

• Puissance électrique requise: Voir l’étiquette principale.

• Consommation électrique : Voir l’étiquette principale.

• Dimensions (L x H x P) : 360 x 62,5 x 312,3 mm sans le socle

• Poids net (approx.) : 2,8 kg

• Température de fonctionnement: 41 °F à 95 °F (5 °C à 35 °C)

• Humidité de fonctionnement : 5 % à 90 %

• Alimentation du bus (USB): DC 5 V 500 mA Entrées/Sorties

• VIDEO OUT: 1V(crêteàcrête),75Ω,synchronisationnégative, prise RCA x 1

• COMPONENT VIDEO OUT: (Y)1V(crêteàcrête),75Ω,synchronisation négative,priseRCAx1,(Pb)/(Pr)0,7V(crêteà crête),75Ω,priseRCAx2

• HDMI OUT (audio/vidéo): 19 broches (HDMI standard, type A) HDMI version : 1.2A

• ANALOG AUDIO IN: 2Vrms(1kHz,0dB),600Ω,priseRCA(G,D)x1

• DIGITAL IN (OPTICAL): 3 V (crête à crête), prise optique x 1

• PORT. IN: 0,5 Vrms (prise stéréo 3,5 mm) Syntoniseur

• Mode stéréo : 136 W + 136 W (4 Ω à 1 kHz)

• Enceinte avant Type: 2 Enceintes 2 Pôles Impédance : 4 Ω Puissance Nominale : 136 W PuissanceMaximale: 272W Dimensions(LxHxP): 270x1022x225mm Poids Net : 2,5 kg

• Enceinte arrière Type: 1 Enceintes 1 Pôle Impédance : 4 Ω Puissance Nominale : 136 W PuissanceMaximale: 272W Dimensions (L x H x P) : 100 x 186 x 100 mm Poids Net : 0,5 kg

• Enceinte centrale Type: 2 Enceintes 2 Pôles Impédance : 4 Ω Puissance Nominale : 136 W PuissanceMaximale: 272W Dimensions (L x H x P) : 200 x 103 x 88 mm Poids Net : 0,45 kg

• Caisson de Basse Type: 1 Enceintes 1 Pôle Impédance : 3 Ω PuissanceNominale: 170W Puissance Maximale : 340 W Dimensions(LxHxP): 190x385x275mm Poids Net : 4,3 kg Le design et les spécications sont sujets à modications sans pré avis. HT805PH-A0_DARELLK_FRE_6810.indd 43 2010-08-31 7:36:02HT805PH-A0_DARELLK_FRE_6810.indd 44 2010-08-31 7:36:03
