Elevate Conquer Power Team UK30300COM - Aspirateur Oreck - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur vertical avec moteur puissant, technologie de filtration HEPA, poids léger, et accessoires variés.
Utilisation	Conçu pour un nettoyage efficace des tapis et des sols durs, facile à manœuvrer grâce à sa légèreté.
Maintenance et réparation	Filtres lavables, sacs remplaçables, et pièces de rechange disponibles pour un entretien facile.
Sécurité	Équipé d'un système de protection contre la surchauffe et d'un cordon d'alimentation de sécurité.
Informations générales	Garantie de 3 ans, conçu pour un usage domestique, et recommandé pour les personnes allergiques.

FOIRE AUX QUESTIONS - Elevate Conquer Power Team UK30300COM Oreck

Comment nettoyer le filtre de l'Oreck Elevate Conquer Power Team ?

Pour nettoyer le filtre, retirez-le de l'aspirateur et tapotez-le doucement pour enlever la poussière. Lavez-le à l'eau tiède sans détergent, laissez-le sécher complètement avant de le remettre en place.

Que faire si l'aspirateur ne démarre pas ?

Vérifiez que l'aspirateur est correctement branché et que la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment changer la sac de l'Oreck Elevate Conquer ?

Débranchez l'aspirateur, ouvrez le compartiment du sac, retirez le sac usé et insérez un nouveau sac en vous assurant qu'il est bien fixé.

Pourquoi mon aspirateur perd-il de la puissance d'aspiration ?

Cela peut être dû à un filtre encrassé, un sac plein ou un tuyau obstrué. Vérifiez et nettoyez ou remplacez ces éléments si nécessaire.

Comment entretenir mon Oreck Elevate Conquer Power Team ?

Assurez-vous de vider le sac régulièrement, de nettoyer le filtre, de vérifier les brosses pour les débris et de nettoyer le tuyau si nécessaire.

L'aspirateur fait du bruit, que dois-je faire ?

Un bruit inhabituel peut être le signe d'un objet obstruant le moteur ou d'une pièce endommagée. Inspectez l'aspirateur pour des obstructions et contactez le service client si le problème persiste.

Quels accessoires sont inclus avec l'Oreck Elevate Conquer Power Team ?

L'Oreck Elevate Conquer Power Team est généralement livré avec des accessoires tels qu'une brosse pour meubles, un suceur plat et un embout pour fissures, mais cela peut varier selon le modèle.

MODE D'EMPLOI Elevate Conquer Power Team UK30300COM Oreck

Aspirateur-balai Ultimate

Serie 1600

Important!

Lisez attentivement ce manuel, et conservez-le comme reference ultérieure.

Appréciéz

Merci pour votre achat de notre aspirateur-balai Ultimate.
Cet apparéil pèse environ 2,25 kg, il est livré avec une variété d'accessoires pour tous les besoin de nettoyage. Le contrôle HEPA installé empêche la poussière et la saleté de s'échapper de votre aspirateur.

Bienvenue dans notre programme de service à la clientèle Call, Click. Pour contacter Oreck, appelez ou cliquez en utilisant les informations suivantes :

Appelez

USA: 1·800·989·3535
Canada: 1·888·676·7325

Cliquez

Sur le Web, allez sur le site www.oreck.com et cliquez en haut à droite pour trouvez un magasin proche.

Contenu

Sécurité 38
Avertissements généraux 38
Fiche polarisée. 39
Pièces et caractéristiques 40
Montage 42
Fixation du support d'accessoires 42
Fixation du tuyau annelé et des accessoires 43
Fixation de la bandoulière régable 44
Utilisation 45
Utilisation de l'aspirateur 45
Apre'sl'utilisationde l'aspirateur. 45
Entretien. 46
Remplacement du sac interieur jetable 46
Remplacement du micro-filtre 47
Remplacement du filtr HEPA 48
Dépannage 49
Pièces. 50
Garantie 51

Avertissements généraux

IMPORTANT INSTRUCTIONS DE SECURITÉ

Lisez toutes les instructions avant d'utiliser l'aspirateur.

AVERTISSEMENT! Pour réduire le risque de départ d'incendie, de commotion électrique ou de blessure en utilisant un apparil électrique, des précautions élémentaires doivent toujours être suivies, dont celles-ci:

• Ne laissez pas un apparéil sans surveillance s'il est branché. Débranchez-le de la prise secteur s'il n'est pas enutilisation ou avant une intervention dessus.
• Ne l'utilisez pas dehors ou sur des surfaces humides.
• Ne laissez pas l'appareil être utilisé comme un jouet. Il faut faire bien attention quand il est utilisé pres d'enfants.
• Ne l'utilisez que comme indiqué dans ce manuel. N'utilisez que des accessoires recommendés par le constructeur.
• Ne l'utilisez pas avec un cordon ou une fiche d'alimentation secteur représentant des dommages. Si l'appareil ne fonctionne pas comme il le devrait, est tombé, a été endommagé, laissé dehors ou plongé dans l'eau, ramenez-le à un centre de dépannage ou appelez notre service à la clientèle : USA : 1-800-989-3535 Canada : 1-888-676-7325
• Ne le tirez pas et ne le transportez pas par son cordon, n'utilisez pas ce cordon comme une poignée, ne refermez pas de port sur le cordon, et ne le tirez pas autour de bords ou d'angles tranchants.
• Gardez le cordon à distance de surfaces chauffées.
• Ne faites pas rouler d'appareil sur le cordon.
• Ne débranchez pas de la prise secteur en tirant sur le cordon. Pour débrancher, prenez la fiche, pas le cordon.
• Ne manipulez ni la fiche secteur ni l'appareil avec des mains humides.
• N'introduisezaucunobjet danslesouvertures.N'utilisez pasl'appareil avecune des ouverturesobstruée.Gardez-le exempt de poussiere,de peluche,de cheveux et de tout ce qui pourrait réduire l'écoulement d'air.
• Maintenez la chevelure, les vêtements lâches, les doigs et toutes les parties du corps à l'écart des ouvertures et des pieces en mouvement.
• N'utilisez pas l'appareil pour recuperer quoi que ce soit qui brûle ou fume, comme des cigarettes, des allumettes ou des cendres chaudes.

• N'utilisez pas l'appareil sans qu'un ensemble de sac de filtrage soit en place.

• Coupe toutes les commandes avant de débrancher.

• Faites particulièrement attention quand vous nettoyez des escaliers.
• Ne recupérez pas avec l'appareil des liquides inflammables ou combustibles, tels que de l'essence ou un fluide léger, ou ne l'utilisez pas dans des zones où ils sont prêts.
• N'utilisez pas un apparéil dans un espace fermé où des vapeurs inflammables, explosives ou toxiques sont dégagées par de la peinture à l'huile, du diluant à peinture, certaines substances insecticides, ou dans une zone où il y a de la poussière inflammable.
• Ne recupérez pas de matière toxique, comme de l'agent blancheissant chloré, de l'essence, etc. avec cet apparéil.
• Faites attention en aspirant sur les bords et les franges de tapis.

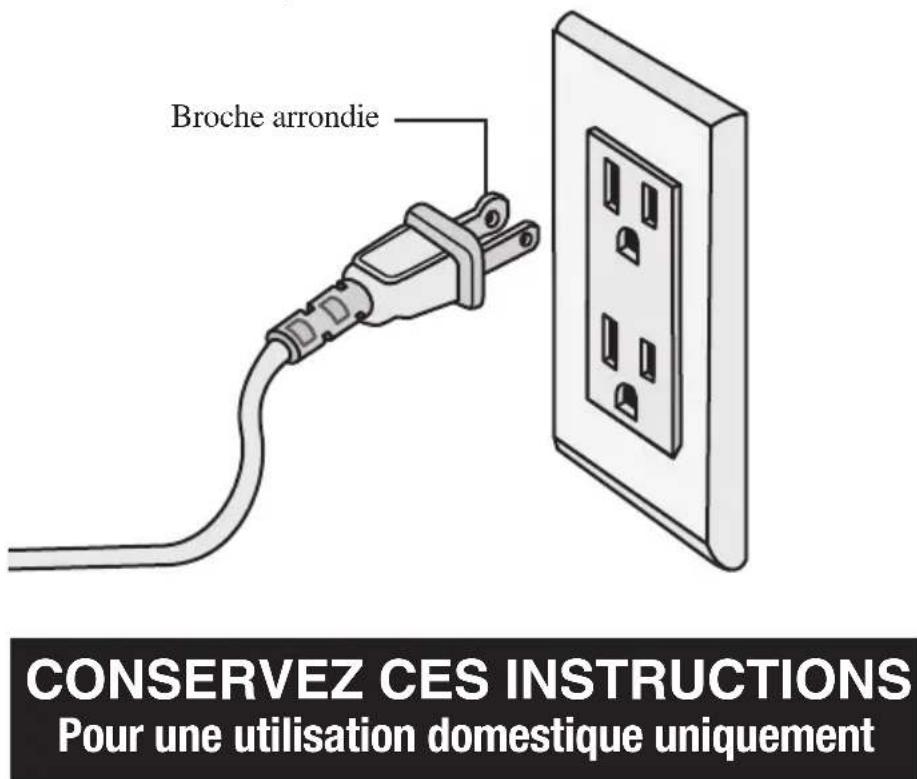

Fiche polarisée

Une fiche polarisée a une broche arrondie qui est plus grosse que la broche droite plate. C'est la terminaison arrondie qui entre dans la fente la plus longue de la prise secteur. Pour réduire le risque de commotion électrique, cet équipement possède une fiche polarisée (une lame est plus large que l'autre). Cette fiche ne s'adapte dans une prise polarisée que d'une seule façon. Si la broche ne peut pas rentrer complètement dans la prise, inversez la fiche. Si elle n'entre toujours pas, contactez du personnel qualifié pour installer une prise secteur compatible; Vous ne devez en aucune façon ALTERER la fiche.

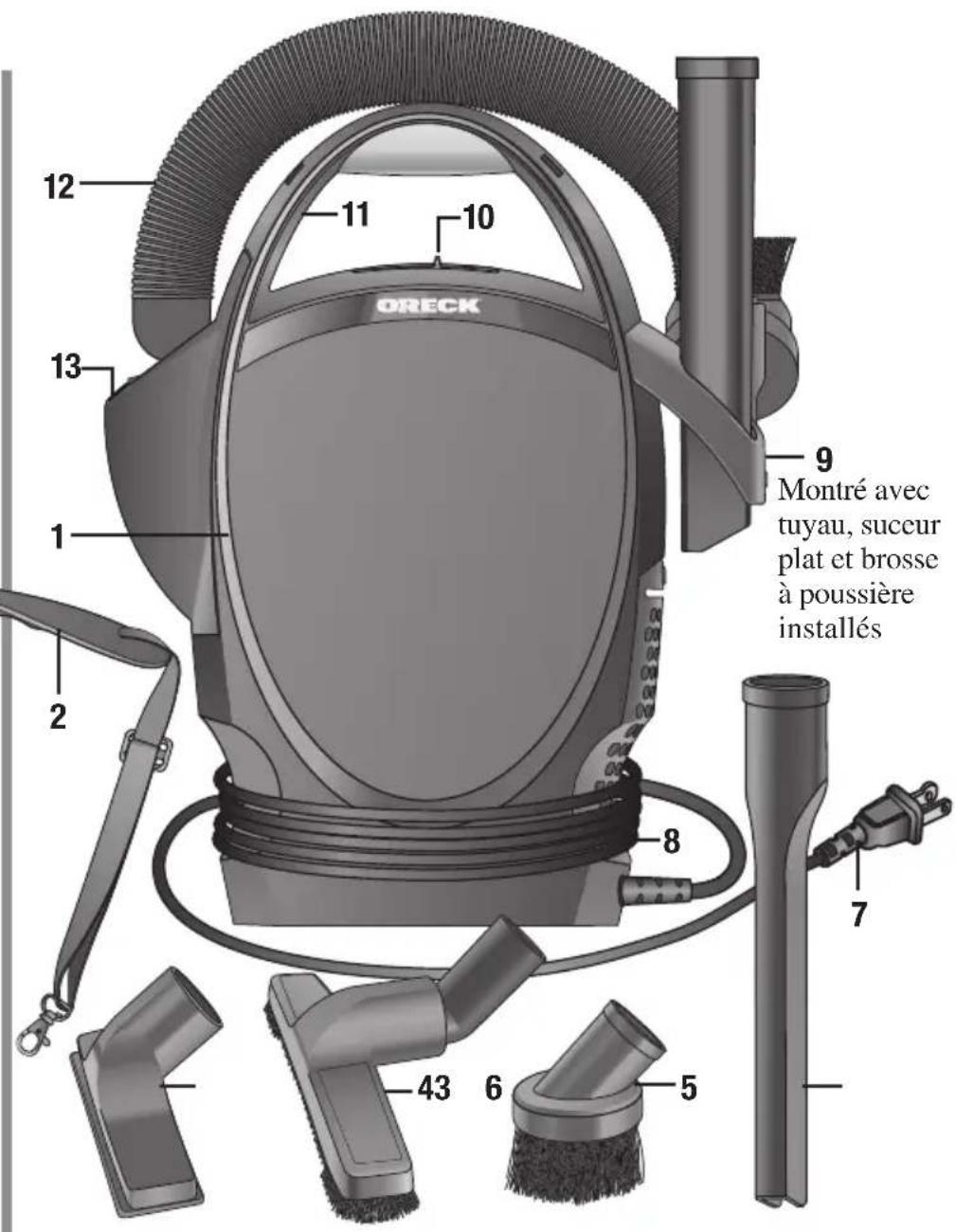

Pièces et caractéristiques

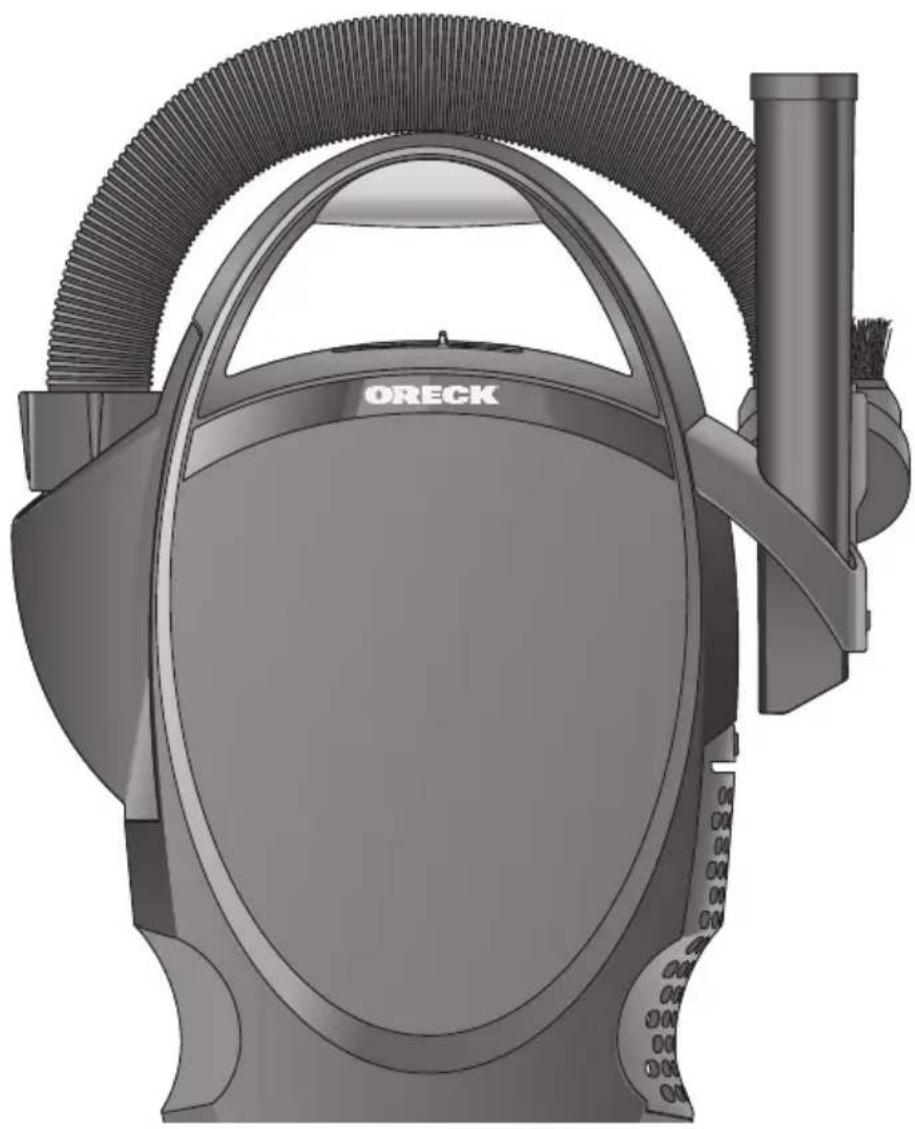

1. Aspirateur-balai Ultimate: Unité de trainau d'aspirateur.
2. Bandouliere régable: Fixe le trainau en positions horizontale et verticale.
3. Accessoire pour tentures : Pour nettoyer les meubles tapissés et les draperies.
4. Accessoire large pour sols : Outil a main pour nettoyer les sols nus et les murs.
5. Brosse à dépoussierer: Le meilleur accessoire pour les surfaces délicates.

6. Accessoire suceur plat :Nettoie dans les zones etroites comme les craquelles et crevasses.

7. Cordon d'alimentation:
   Cordon de 6 metres pour un branchement à distance.

8. Enroulage de cordon: Dispositif de rangement du cordon d'alimentation.
9. Porte-accessoires: Permet de ranger les accessoires sur l'aspirateur.
10. Commutateur M/A: Permet de démarrer et d'arrêté l'aspirateur.
11. Poignée de transport avec accrochages pour attaches: Permet de transporter l'aspirateur et de fixer les attaches.

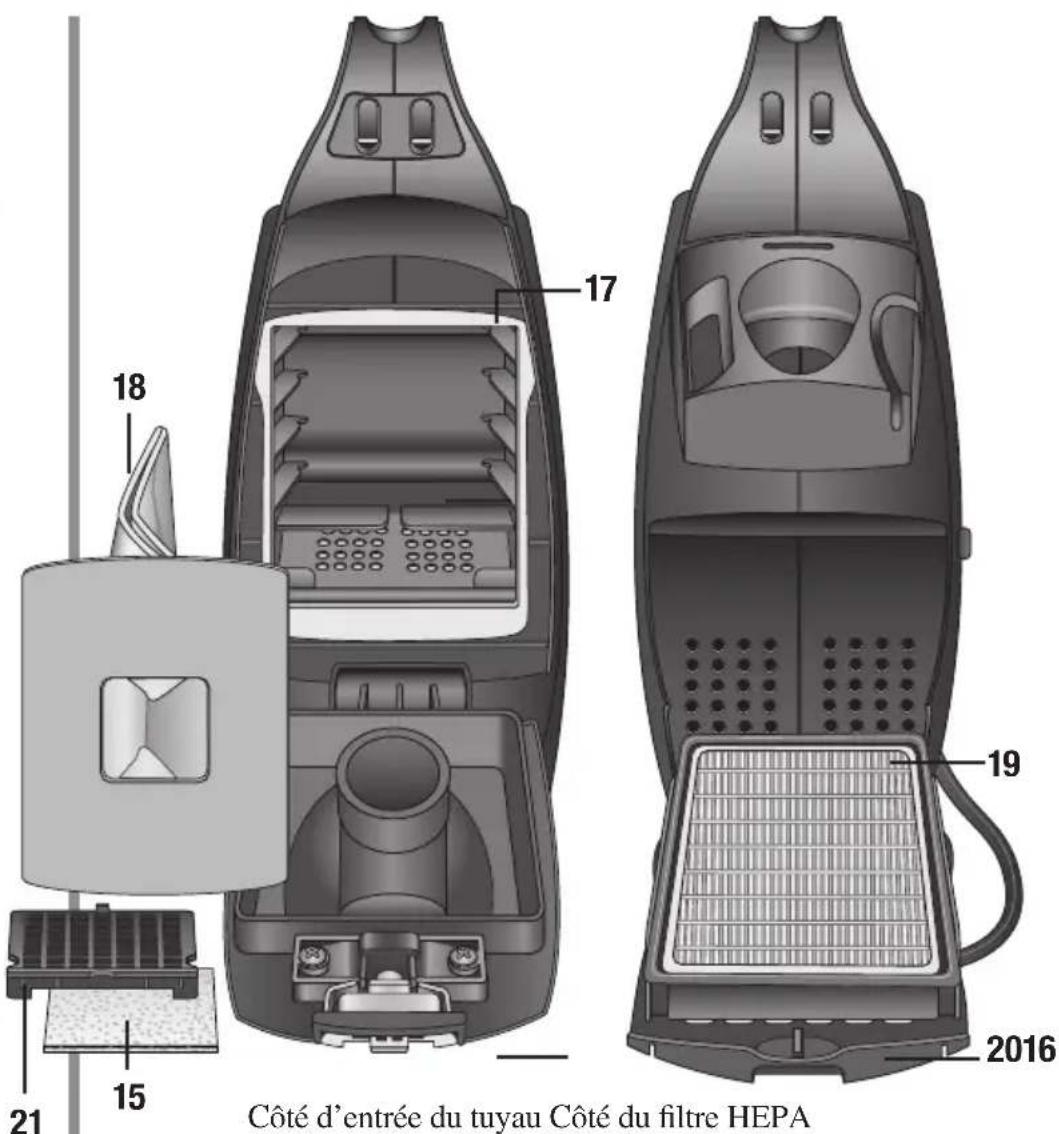

1. Tuyau annelé: Tuyau flexible facile à utiliser.
2. Entrée de tuyau: Emplacement du raccordement de tuyau.

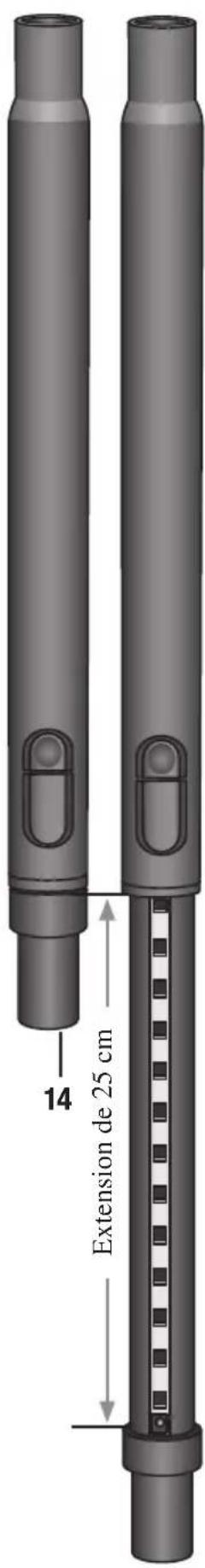

3. Tube d'extension: Permet de gagner 25 cm de longueur par appui sur un bouton.
4. Micro-filtre: Empêche la poussière et la saleté d'entrée dans le moteur de l'aspirateur.

5. Trappe de sac interieur :Permet 1'acces au sac interieur.

6. Joint de sac: Crée uneonne tanchéité pourempêcher les fuites d'air. N'enlevez pas ce joint.

7. Sac interieur jetable: Collecte les débris pendant le processus d'aspiration.
8. Filtre HEPA: Aide à conserver la poussière et la saleté dans l'aspirateur durant le nettoyage.
9. Couvercle de filtré HEPA: Le filtré HEPA est protégé sous ce couvercle.
10. Cadre de micro-filtre: Maintient le micro-filtre

Montage

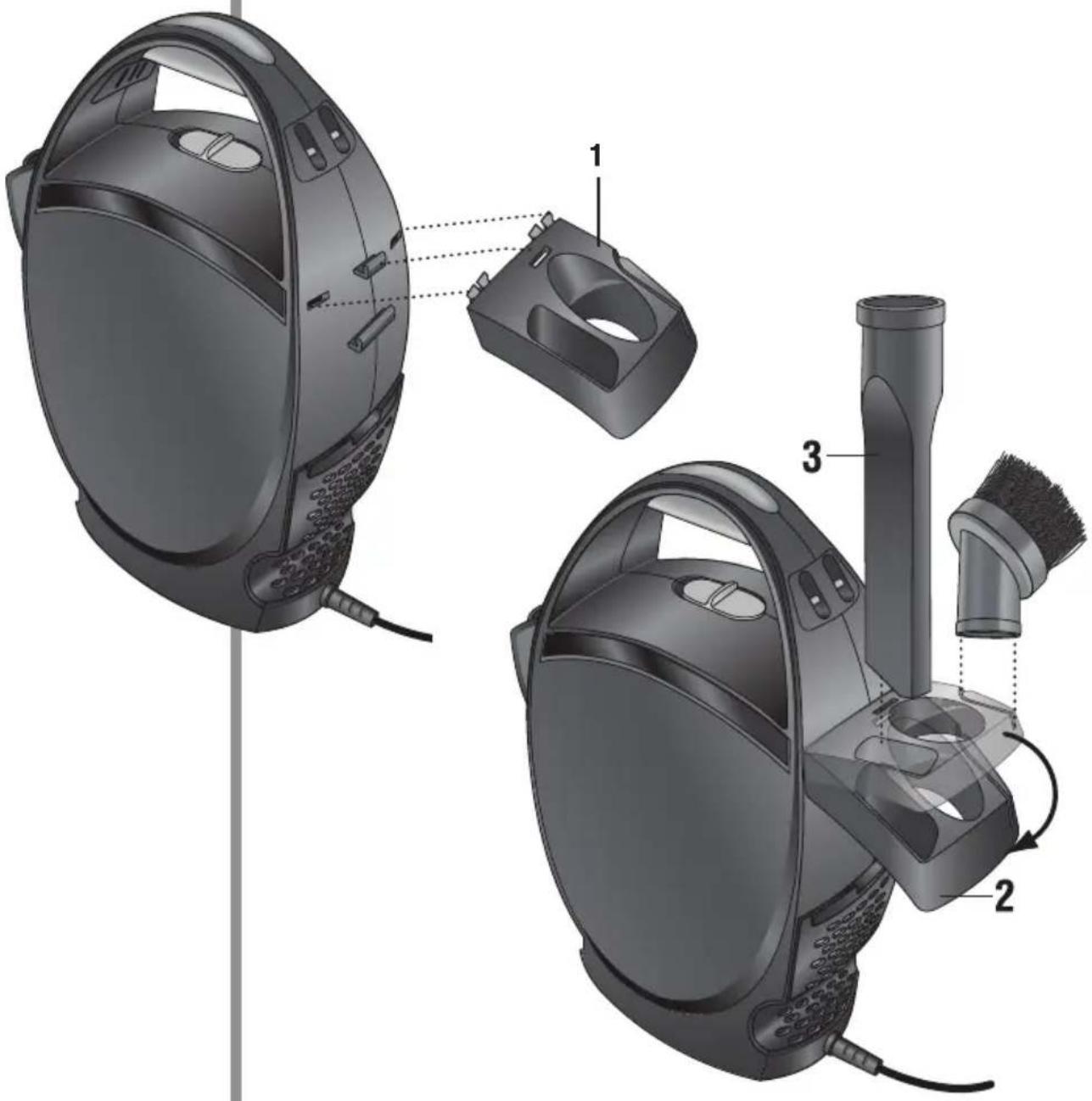

Fixation du porte-accessoires

Avant de monter le tuyau ou un des accessoires sur votre aspirateur, vous devez d'abord fixer le porte-accessoires.

1. Alignez la fente centrale et les deux pattes sur le dessous du porte-accessoires avec le taquet central et les deux fentes du coté de l'aspirateur.
2. Faites pivoter le porte-accessoires en l'abaissant en place.
3. Chargez les outils sur le porte-accessoire dans les fentes extérieures désignées.

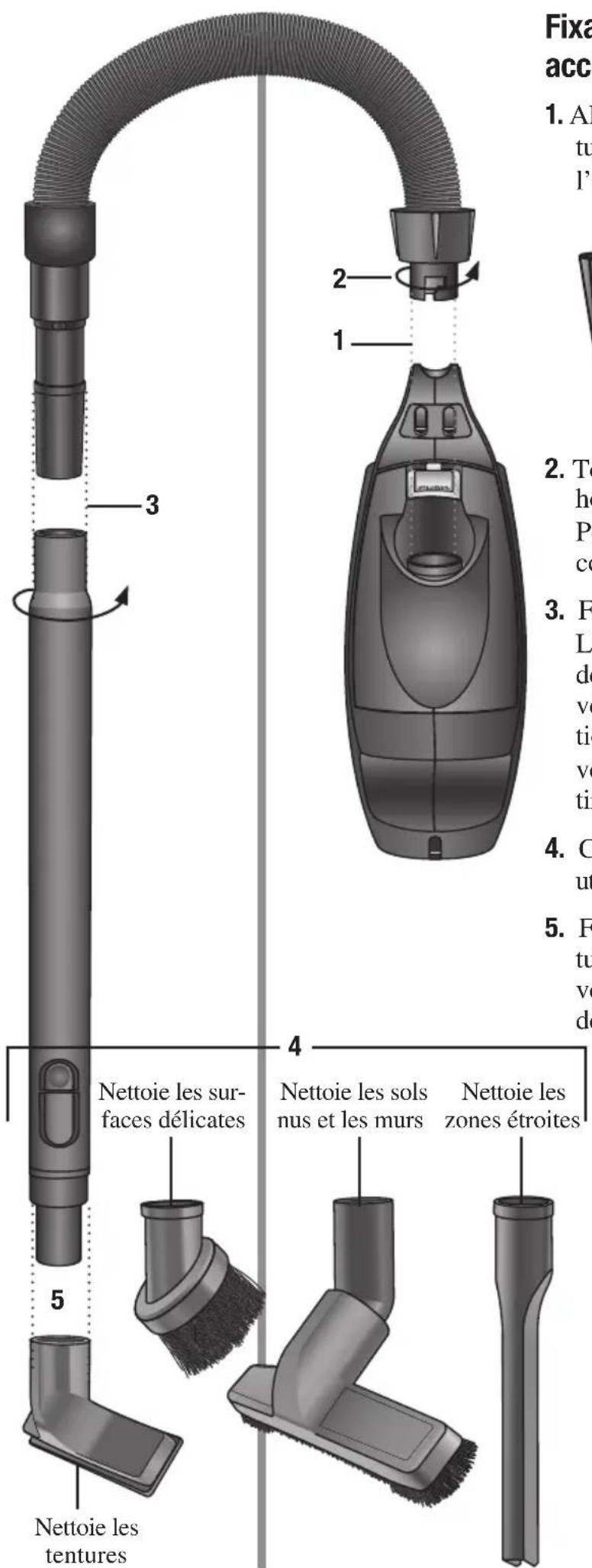

Fixation du tuyau annelé et des accessoires

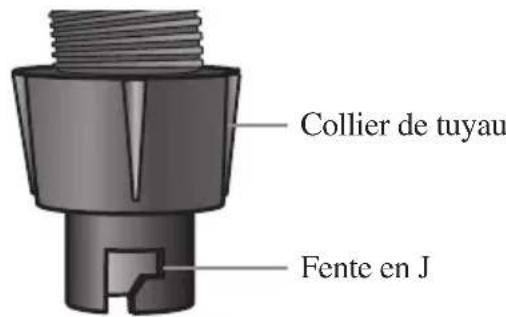

1. Alignez la fente en J à l'extrémité du tuyau avec le taquet à l'intérieur de l'entrée de tuyau.

1. Tournez le collier de tuyau en sens horsaire pour le verrouiller en place. Pour le déverrouiller, tournez ce collier en sens antihoraire.
2. Fixez le tube d'extension régable. Le tube et tous les accessoires de nettoyage sont fournis pour se verrouiller sur l'aspirateur par friction. Tournez et poussez pour bien verrouiller à la fixation. Tournez et tirez pour enlever.
3. Choisissez l'accessoire que vous pouze utiliser dans votre tâche de nettoyage.
4. Fixez cet accessoire à l'extrémité du tube d'extension avec la méthode de verrouillage par rotation et poussaee décrite à l' étape précédente.

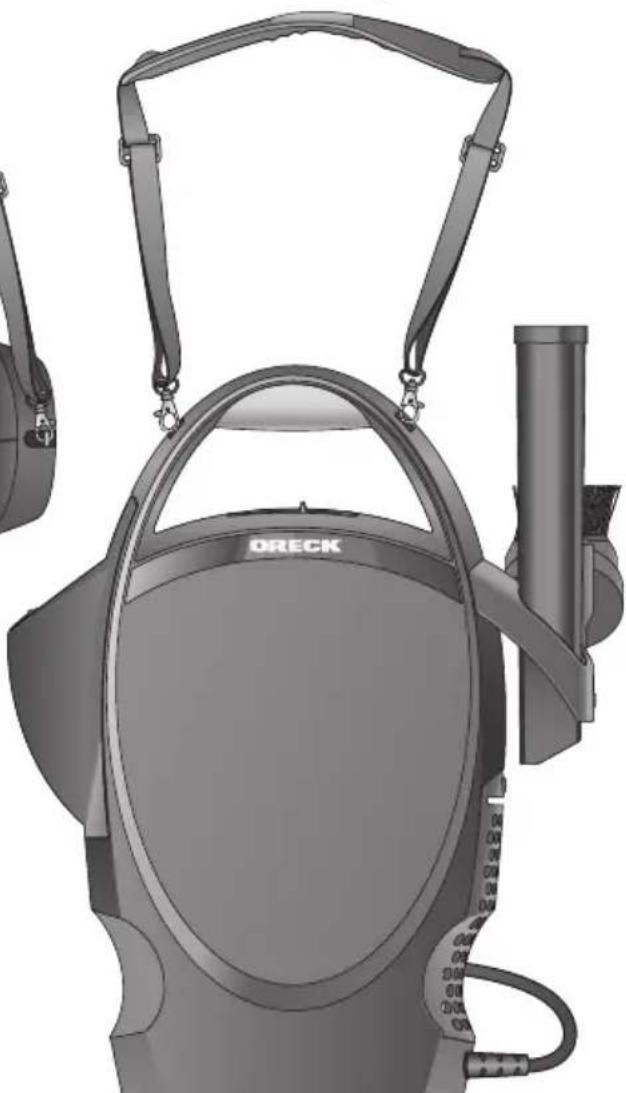

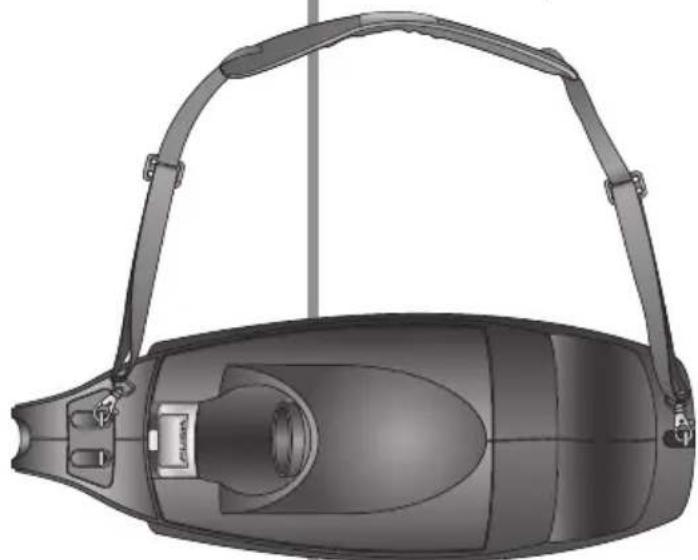

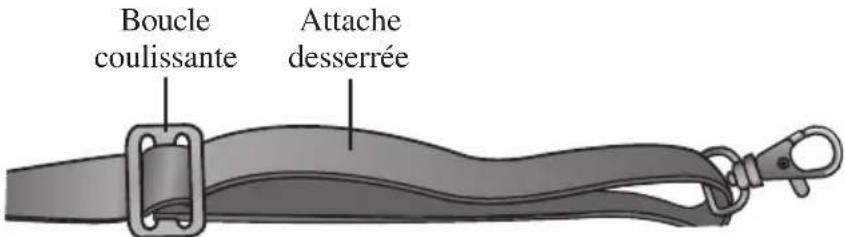

Fixation de la bandoulière réglabre

La bandoulière peut se fixer pour utiliser l'aspirateur en position horizontale ou verticale selon ce qui est pour vous le plus comfortable pour l'utilisation.

1. Pour régler la longueur de la bandoulière, desserrez les attaches, et glissez la boucle vers le haut ou le bas selon la longueur voulue.

1. Pour transporter l'aspirateur en position verticale: Accrochez chaque extrémité de la bandoulière dans les deux fentes sur les côtes de la poignée de transport.

2. Pour transporter l'aspirateur en position horizontale: Accrochez une extrémité de la bandoulière dans la fente de la poignée de transport, du côte de l'entrée du tuyau. Accrochez l'extrémité oppose de la bandoulière dans la fente en bas de l'aspirateur, du côte de l'entrée du tuyau.

Position horizontal

Utilisation

Utilisation de l'aspirateur

1. Déroulez le cordon d'autour du bas du support de cordon.
2. Branchez la fiche du cordon dans une prise secteur.
3. Fixez l'accessoire dont vous avez besoin pour votre tâche de nettoyage sur le tube d'extension.

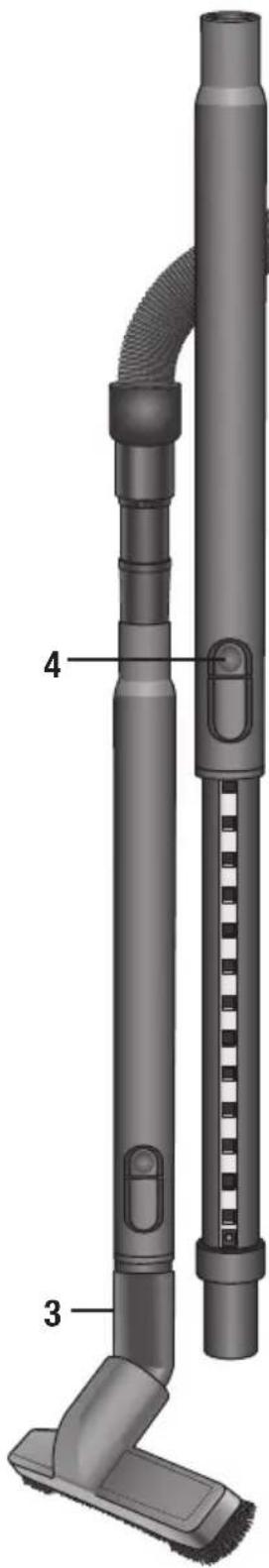

4. Si nécessaire actionnez le bouton sur le tube d'extension pour augmenter la longueur.
5. Poussez le commutateur de vapeur sur la position d'activation (ON).
6. Commencez à aspirer.

Après l'utilisation de l'aspirateur

1. Poussez le commutateur de vapeur sur la position d'arrêt (OFF).
2. Debranchez la fiche du cordon.
3. Enroulez le cordon autour du bas du support de cordon.

Remarque: L'aspirateur-balai Ultimate comporte un SYSTÉME DE PROTECTION DU MOTEUR: Si des matières fines comme de la suite, du ciment, de la poussière de plâtre, de la poudre d'encre de polycopieuse, etc. sont récapuéries, la surface du sac peut s'obstruer et causeur l'arrêt du moteur pour éviter sa surchauffe. Si cela se produit, coupez l'aspirateur à son commutaeur et débranchez-le. S'il est plein, remplacez le sac à poussière interieur jetable. Vérifiez et évacuez tout bouchage eventuel dans le tuyau ou l'accesoire. Àpres environ trente minutes, le moteur aura suffisamment refroidi et l'aspirateur sera prét à servir de nouveau.

IMPORTANT: L'appareil doit rester débranché durant trente minutes pour que le moteur refroidisse et que le système se restaque.

Entretien

Remplacement du sac interieur jetable

Quand le sac à poussière interieur jetable est plein, vous devez le remplacer par un neuf. N'utilisez que des sac de filtrage Oreck XL veritables.

Pour obtenir les membresurs résultats, changez le sac interieur remplaçable regulierement meme s'il n'est pas tout a fait plein. Un sac tres sale ou presque plein affectora la force d'aspiration de l'appareil, et cela peut causer un echauffement excessif du moteur pouvant I'endommager.

Pour remplacer le sac interieur :

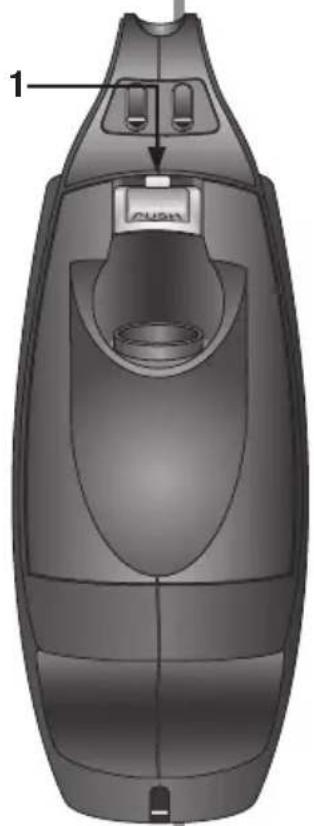

1. Appuyez sur le bouton de libération de la trappe de sac interieur situé au-dessus de l'entrée de tuyau.

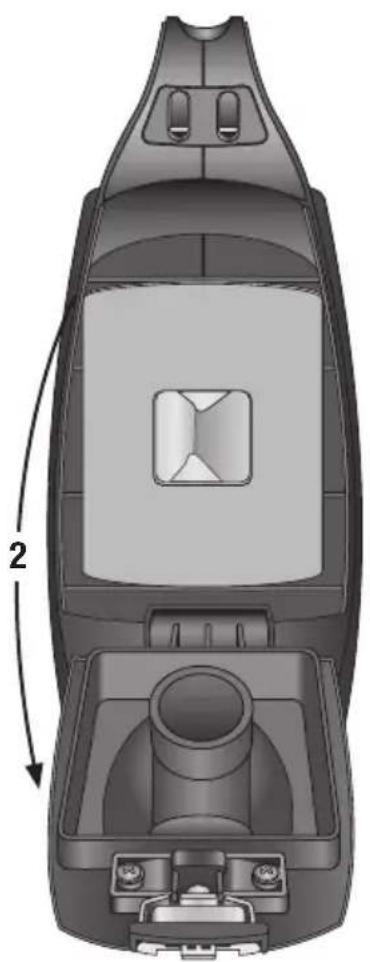

2. Faites pivoter cette trappe vers le bas.

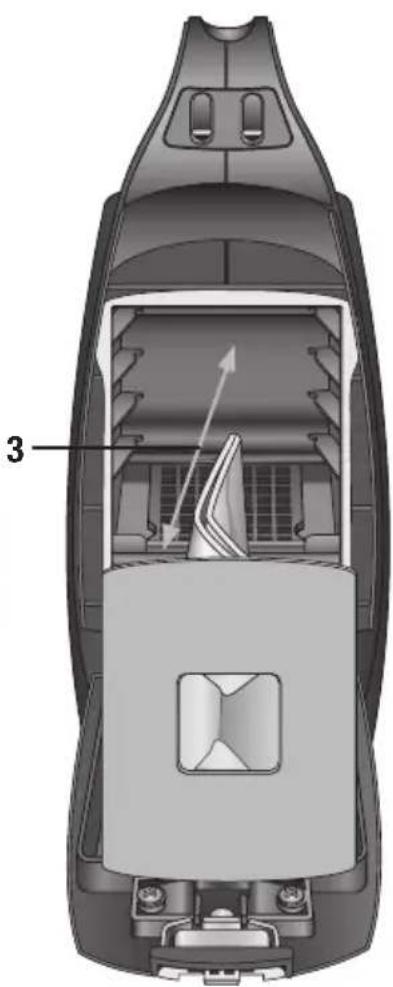

3. Tirez le sac interieur pour le-sortir.
4. Insérez un nouveau sac interieur en ajustant son rebord en carton entre les taquets à l'intérieur du support de sac en creux.
5. Refermez la trappe d'accès au sac interieur.

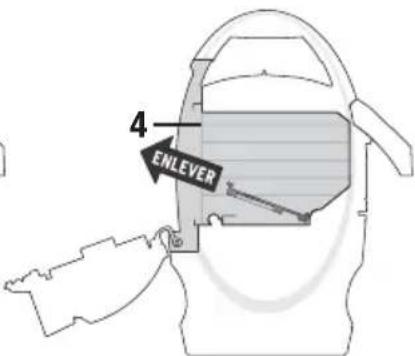

Replacement du micro-filtre

Le micro-filtre est une protection supplémentaire contre la poussière et la saleté qui pourrait entrer dans le moteur d'aspiration. Pourmaintenirvotre aspirateur au mieux de son fonctionnement, vousdevezchangercemicro-filtreetquadildevientsale.

Pour remplacer le micro-filtre :

1. Suivez les étapes 1-3 de la page 12, Remplacement du sac interieur jetable.
2. Pour enlever le micro-filtre, levez le doigt renfoncé et tirez pour le sorting.
3. Pour cela, enlevez le micro-filtre de son cadre. Remplacez-le par un micro-filtre neuf en l'appuyant sur le taquet situé sous le cadre de micro-filtre.

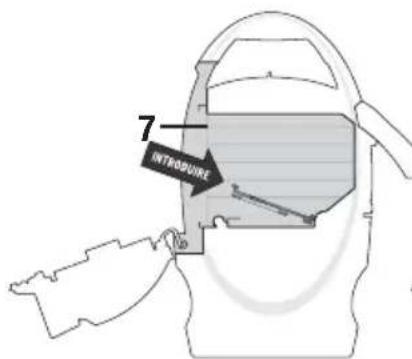

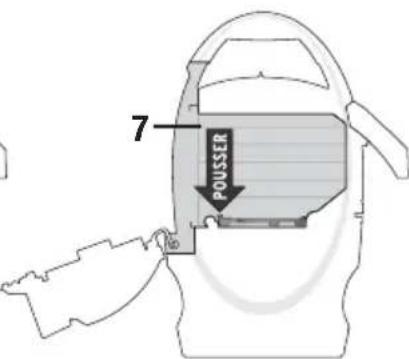

4. Insérez le cadre de micro-filtre dans le logement, sous les nervvures situées à l'arrière du logement, et positionné le taquet arrière entre les nervvures.
5. Remettez le sac interieur à sa place, et refermez la trappe d'accès.

IMPORTANT: N'enlevez jamais le joint blanc entourant l'ouverture pour sac interieur. L'aspirateur perdrait de l'air et ne fonctionnerait pas correctement.

Remplacement du filtré HEPA

Le filtré HEPA doit être remplace tous les six mois, ou plus souvent si l'aspirateur est utilisé pour récapérer des particules fines, ou dans des environnementés très sales.

Pour remplacer le filtrre HEPA :

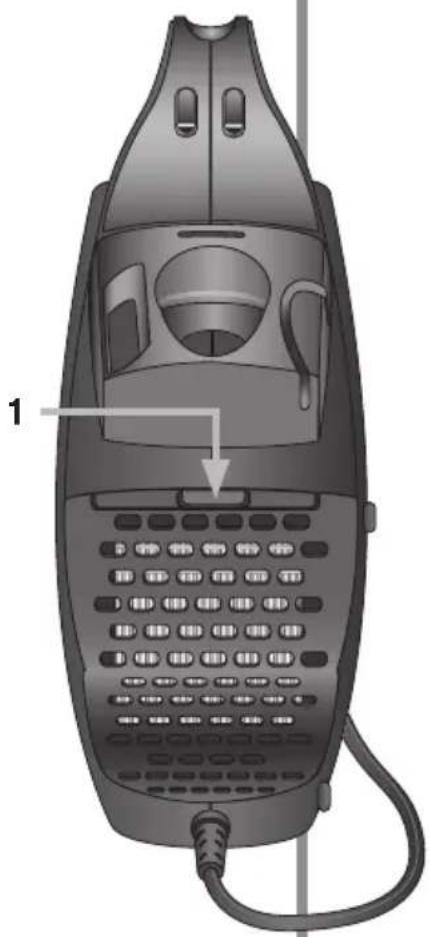

1. Appuyez sur le taquet du couvercle de filtrhe HEPA.

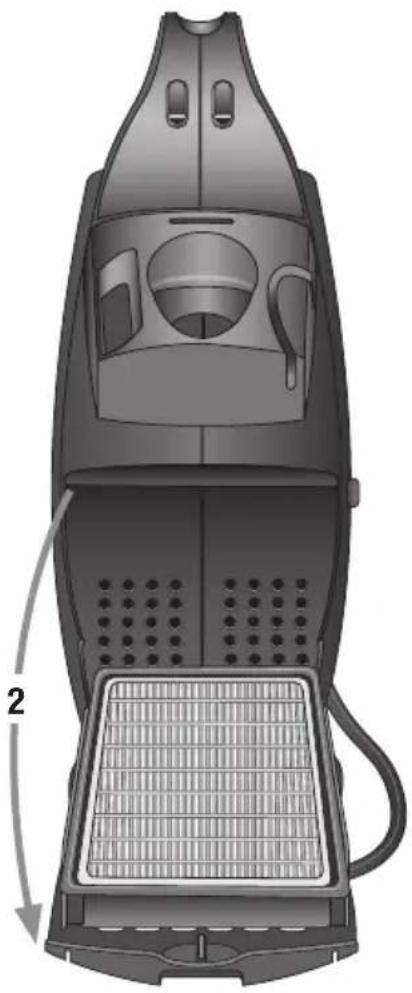

2. Tirez le couvercle hors de sa fente.

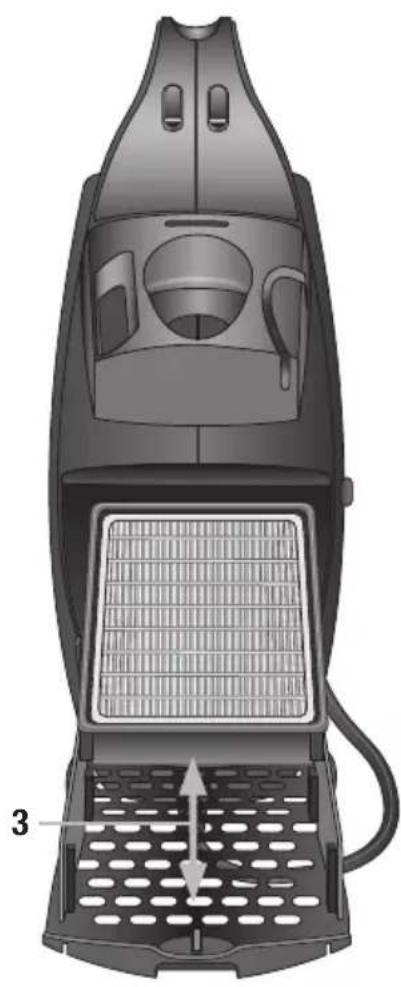

3. Sortez en le glissant vers le haut le contrôle HEPA hors du couvercle.
4. Insérez un nouveau filtré en alignant les fentes sur le côte du filtré avec les taquets sur l'intérieur du couvercle de filtré.
5. Remettez l'ensemble de couvercle de filtré HEPA dans la fente, et tournez le couvercle jusqu'à ce qu'il s'insère en place.

Dépannage

Les problèmes de service quisemblant majorés peuvent souvent être résolus facilement. Vous pouvez être votre propre dépanneur en passant ce guide en revue. Toutes les autres interventions doivent être réalisées par un centre de réparations/agréé par Oreck.

Problème Vérification Solution
L'aspirateur ne fonctionne pas.	Mauvais branche.	La fiche du cordon doit être bien enforcée dans la prise secteur.
	Pas de tension à prise secteur.	Réenclenchez le disjoncteur en amont, ou changez le fusible. Si vous avez besoin d'aide, contactez un électricien professionnel.
	Déclenchement la protection du moteur	Voyez la section Système de protection du moteur en page 45.
	Besoin d'intervention de service	Allez au centre de réparation le plus proche ou contactez-le.
L'appareil n'aspire pas ou peu.	Le sac interieur jetable est plein.	Remplacez le sac interieur jetable. Voyez la section Remplacement du sac interieur jetable en page 46.
	Le tuyau ou le tube d'extension est bouché.	Enlevez les obstructions.
	Il y a une fuite d'air due à un joint manquant ou endommagé.	Remplacez le joint blanc de sac.
Le tube d'extension et les accessoires ne restent pas solidaires.	Le bon verrouillage par friction n'est pas réalisé.	Poussez et tournez les accessoires ensemble pour une bonne fixation.

Pièces

Tous les accessoires et les pieces de rechange sont vendus séparément. Pour commander, appelez notre ligne spéciale de service à la clientèle, ou visitez notre site Web. Veuillez avoir sous la main la referencia de modulo de l'étiquette signalétique en bas de l'unité.

Pèce Numéro
Sacs interieurs de rechange en papier (paquet de 12 avec un micro-filtre)	PK BB12DW
Sacs interieurs de rechange pour lutte contre les odeurs (paquet de 12 avec un micro-filtre)	PKBB12OF
Filtre HEPA de rechange HF1000
Micro-filtre de rechange 72005-01
Joint blanc de sac de rechange 72017-02

Garantie

Aspirateur-balai Ultimate

ORECK MANUFACTURING COMPANY: (ORECK vous procure la garantie limitee qui suit pour ce produit uniquement s'il a ete a l'origine achete pour etre utilise, et non revendu, chez ORECK ou un détaillant ORECK agreé.)

ORECK réparera ou remplacera, sans frais pour l'acheteur d'origine, toute piece avérée défectueuse pour cause de matériaux ou de main-d'oeuvre, pendant trois (3) années suivant la date d'achat. Cette garantie limitée s'applique pour une utilisation domestique normale. Toute utilisation commerciale de ce produit annulerait cette garantie limitée.

Les pièces sujettes à une usure normale ne sont pas couvertes par cette garantie limitée.

Cette garantie limite ne s'applique pas à toute piece ayant subi : accident, abus, utilisation commerciale, alteration, mésusage, dommages dus au feu ou à une catastrophe naturelle, alimentation par des tensions autres que celles de la plaque signalétique, intervention sur le produit par un tiers autre qu'ORECK ou un centre de dépannage/agree par l'usine.

ORECK n'autorise aucune personne ou représentation à assumer ou à garantir toute obligation de garantie avec la vente de ce produit.

La garantie limitée d'ORECK n'est valide que si vous avez conservé la preuve de votre achat chez ORECK ou un détaillant ORECK agreeé. Si vous avez achetié ce produit d'une autre source quelconque, vous l'avez achetié "TEL QUEL", ca qui signifie qu'ORECK ne vous accorde pas de garantie, et que c'est vous, et non ORECK, qui assumea tout le risque de la qualite et de la performance pour ce produit, y compris le coût complet de toutes les interventions ou réparations nécessaires pour tous defaults.

La responsabilité d'ORECK en cas de dommages pour vous pour toutes les sortes de coûts venant des clauses de cette garantie limitée sera limitée au montant payé pour ce produit au moment de son achat original, et ORECK ne sera responsable d'aucuns dommages, directs ou indirects, consécutifs ou annexes, venant de l'utilisation de ce produit ou de l'impossibilité de l'utiliser.

Certaines provinces ne permettent pas la limitation ou l'exclusion des dommages consécutifs ou annexes, de ce fait la limitation ou exclusion précédente peut ne pas s'appliquer dans votre cas.

TOUTES LES GARANTIES EXPLICITES OU IMPLICITES POUR CE PRODUIT, INCLUANT LES GARANTIES IMPLICITES DE VALEUR MARCHANDE ET D'ADEQUATION À UNE FINALITE SPECIFIQUE, SONT LIMITÉES EN DUREE À LA PÉRIODE DE GARANTIE, ET AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, NE SERA APPLICABLE APRES CETTE PÉRIODE.

Certaines provinces ne permettent pas de limitations sur la durée des garanties implicites, de ce fait la limitation précédente peut ne pas s'appliquer dans votre cas.

Cette garantie vous donne des droits légaux spécifique, et vous pouvez également avoir d'autres droits qui varient d'une province à l'autre.
