MANUAL DE USUARIO Elevate Conquer Power Team UK30300COM Oreck

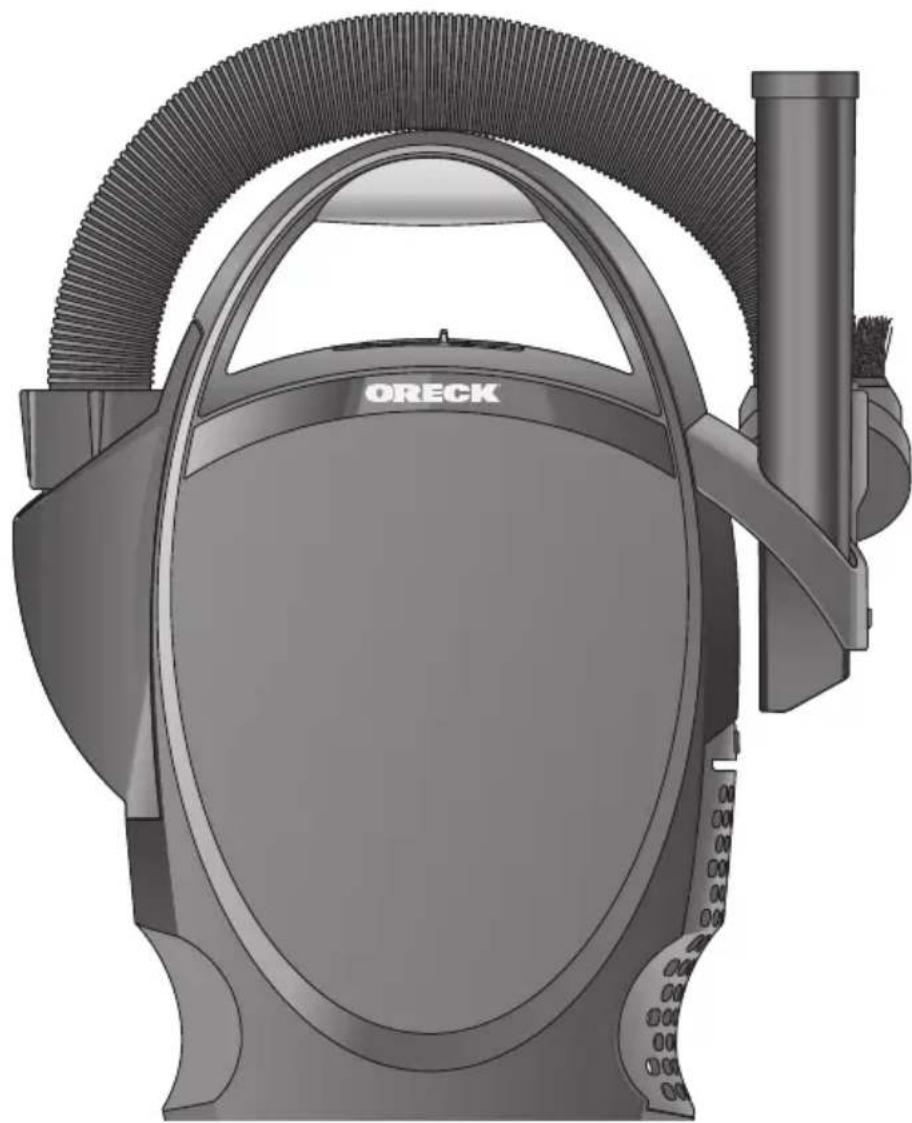

La mejor aspiradora portátil del mercado

Serie 1600

Important!

Lea cuidadosamente estemanual y guardelo para consultas futuras.

Disfrute su nuova

Gracias por comprar la más moderna aspiradora portátil del mercado.Esta aspiradora pesaURTCA de cinco libras y viene con una variedad de accesorios para cualquier necesidad de limpieza. El bajo HEPA instalado en su aspiradoraaska a evaporar que el polvo y la sueidad sean expulsados con el aire cuando la usa.

Bienvenido a nuestro programa de Atencion al cliente Llame" o "Clic".

Para ponerse en contacto con Oreck Llame o "Cic".

Llame

Clic

EE.UU.: 1·800·989·3535

Canada: 1·888·676·7325

En Internet, apunte y=hagaclinic en: www.oreck. com o visite www.oreck.com y.hagaclinic arriba a la derecha para localizar una tienda.

Índice

Seguridad 21
Advertencias generales 21
Enchufe polarizzato 22
Partes y caractéristicas 23
Armado. 25
SujeciOn del soporte para herramentas. 25
Conexión de la manguera y los accesorios . . . 26
Instalacion de la correa de hombre ajustable . . 27
Utilization. 28
Uso de la aspiradora 28
Después de usar la aspiradora 28
Mantenimiento 29
Sustitución de la sola interior desechable 29
Reemplazo del Micro Filtro. 30
Sustitución del filtro HEPA 31
Solucn de problemas 32
Piezas de repuesto 33
Garantia 34

Seguri-dad

;Advertencias generales!

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Lea todas las instrucciones antes de usar la aspiradora.

jADVERTENCIA! Para reducir el riesgo de incendio, descargas electricas o lesiones personales al usar un aparato来电ico, siempre deben seguirse ciertas precauionesasicas, inclusive las siguientes:

• Nocede la aspiradora desatendida cuando está connectada. Desconectela de la toma de corriente cuando no la use y antes de limparla o realizar tareas de mantenimiento.
  No utilise la aspiradora en exteriores o sobre superficies mojadas.
• No permitted that the aspiradora sea utilized as a juguete. Preste especial atencion cuando es realizada por o circa de niños.
• Utilice la aspiradora únicamente como se describe en este manual. Utilice únicamente los accesosores recomendedos por el fabricante.
• No utilise la aspiradora si el cable o el enchufe está averiados. Si la aspiradora no funciona como debiera, se ha caido, está averiada, quédó a la intemperie o ha caído al agua, envía a un Centro de servicios o llama al service de atencion al cliente: EE.UU.: 1-800-989-3535 Canada: 1-888-676-7325
• No tire ni transporte la aspiradora tirando del cable, no use el cable como un mango, no ciderre puertas sobre el cable, no tire del cable por sobre bordes o esquinas aflados.
• Mantenga el cable alejado de superficies calientes.
  No pase la aspiradora por sobre el cable.
• No desconecte la aspiradora tirando del cable. Paradescendingar la aspiradora,agarre el enchufe, no tire del cable.
• No toque el enchufe ni la aspiradora con las manos mojadas.
• No Coloque ningún objeto en las aberturas de la aspiradora. No utilizes la aspiradora con una de sus aberturas obstruidas; manténgalias limpias de polvo, pelulas,zos y cuales'er除外 elemento que pueda reducir el flujo de aire.
• Mantenga el cabello, la ropa suelta, los dedos y todas las partes del cuerpo alejados de las aberturas y piezas móvil.
• No utilise la aspiradora para recoger éléments que estén ardiendo o humeando, como cigarrillos, fosforos o cenizas calientes.

• No utilise la aspiradora sin la Bolsa filtrante bien instalada en su lugar.

• Apague todos los controlles antes de desconectar la aspiradora.

• Tenga mucho cuidado al limpiar las escaleras.

• No utilise la aspiradora para recoger liquidos inflamables o combustibles, como gasolina o liquido para encendadores, ni en和地区 donde这些东西你能 hacer此刻.

• No utilise la aspiradora en lugares cerrados donde haya va-pores inflamables, explosivos o toxicos emitidos por pinturas al aceite, diluyentes de pintura o sustancias antipolillas; tampoco la utilise en lugares donde haya polvos inflamables.

• No utilise esta aspiradora para recoger materiales tóxicos como hipoclorito de sodio, limpiador de desagües, gasolina, etc.

• Tenga cuidado al partir la aspiradora en los bordes y los flecos de las alfombras.

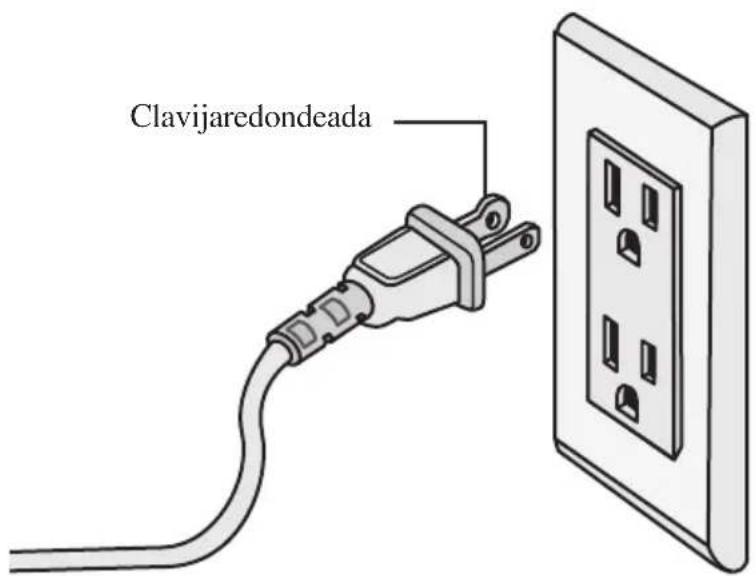

Enchufe polarizzato

Un enchufe polarizzato tiene una clavija redondeada y una clavija plana. La clavija redondeadaenta en la ranura mas larga de la toma de corriente. Para reducir el riesgo de recibir una descarga electrica, este equipoiene un enchufe polarizzato (una clavija es mas ancha que la othera). Este enchufe se conecta en una toma de corriente polarizada de una sola manera. Si no pueda insertar el enchufe hasta el fondo en la toma de corriente, invierta el enchufe. Si aun asi no encaja, consulte a una persona calificada para que instale una toma de corriente adecuada. No modifique el enchufe de ninguna manera.

GUARDE ESTAS INSTRUCCIONES

Unicamente para uso dométrico

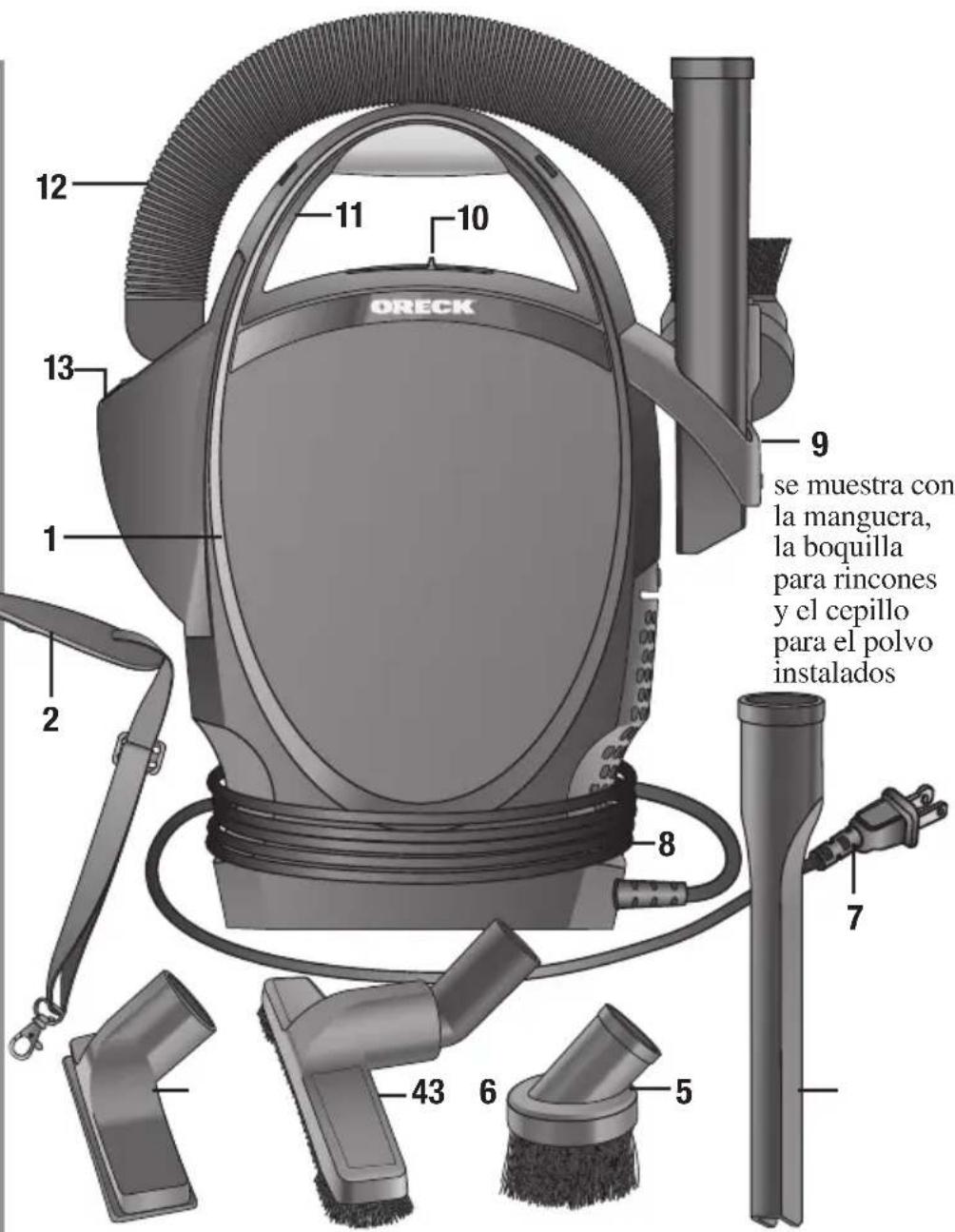

Partes ycharacteristicas

1. Aspiradora portátil: car-casa con deposito colector.
2. Correa ajustable para el hombre: se susjeta a la carcasa en posicion horizontal o vertical.
3. Boquilla para tapiceria: limpia muebles tapizados y cortinas.
4. Cepillo grande para pisos: accesorio para la limpieza de pisos y paredes.
5. Cepillo para el polvo: el más adecuado para superficies delicadas.

6. Boquilla para rincones: limpia lugares dificiles de alcanzar tales como grietas y rincones.

7. Cable de alimentacion: cordon de veinte pies de longitud que permit alcanzar largas distancias.

8. Enrollables: lugar para guardar el cable de alimentacion.
9. Porta-accesorios: permite alojar los accesorios en la misma aspiradora.
10. Interruptor de encendido/ apagado: enciende y apaga la alimentacion de la aspiradora.
11. Asa de transporte con ganchos para correa: Se utilizes paravealarlasaspiradoraysujetarlascorreas.

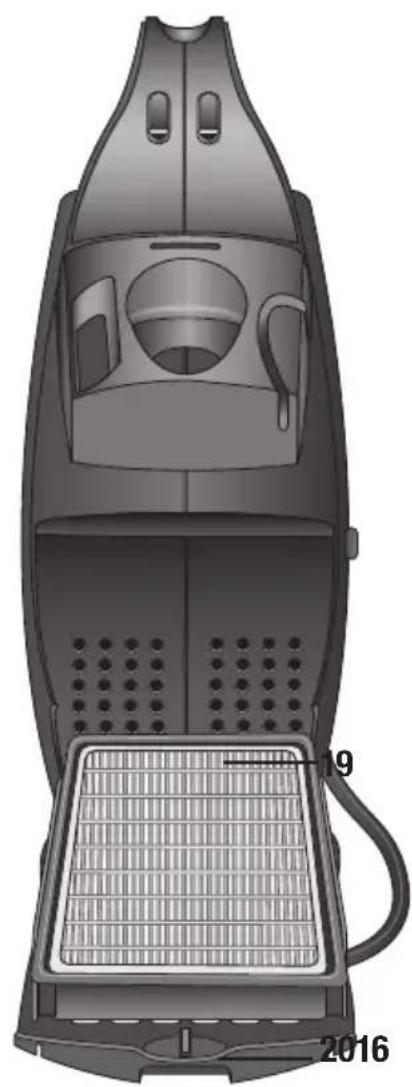

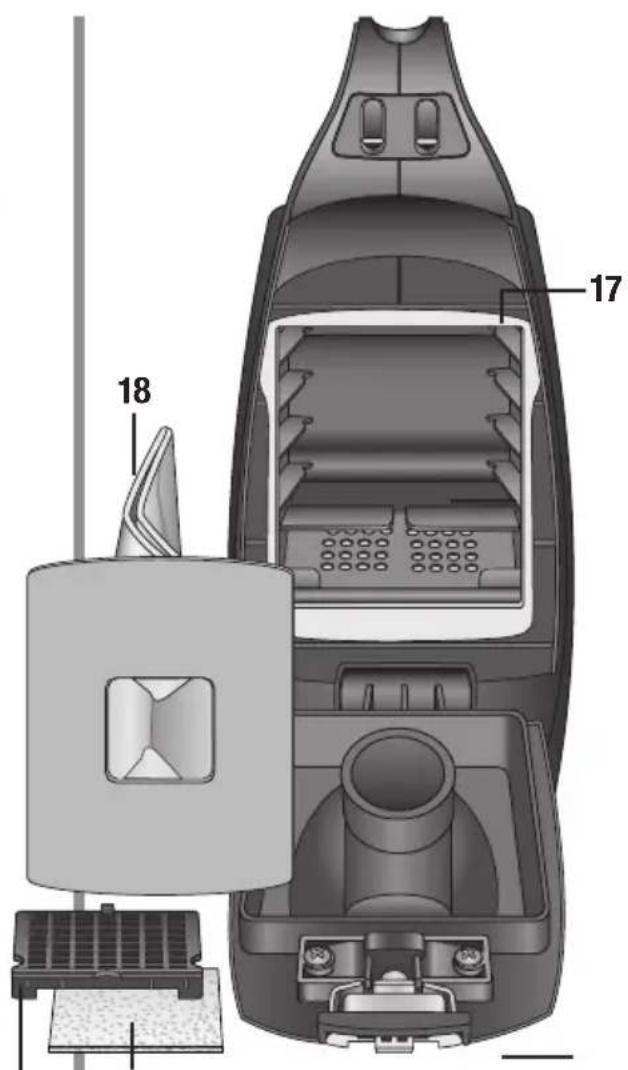

Lado del filtro HEPA Lado de la entrada de la manguera

1. Manguera flexible: muy flexible, fácila el uso de la aspiradora.
2. Entrada de la manguera: urbicacion de la conexion de la manguera.

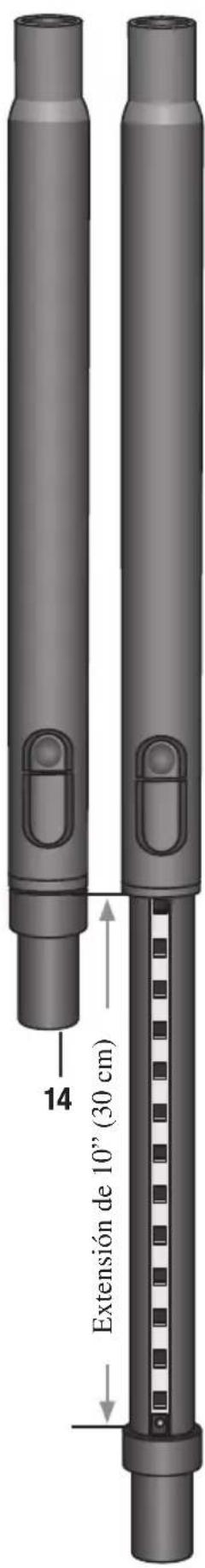

3. Tubo de extension:
   aumenta la longitud del tubo en diez pulgadas (25 cm) con solo pulsar un botón.
4. Microfiltro: evita que la suciedad y el polvo penetren en el motor de la aspiradora.

5. Puerta de la Bolsa interi rior: permite el acceso a la Bolsa interior.

6. Junta de la bolsa: create an sello hermético para proteger contra fugas de aire. No la retire.

7. Bolsa interior desechable: recoge los desechos del proceso de partir la aspiradora.
8. Filtro HEPA:ridge a mantener el polvo y la suciedad en el interior de la aspiradora cuando limpia.
9. Tapa del filtro HEPA: el过滤器 HEPA está asegurado a esta taps.
10. Marco para Micro Filtro: Sostiene el Micro Filtro.

Armado

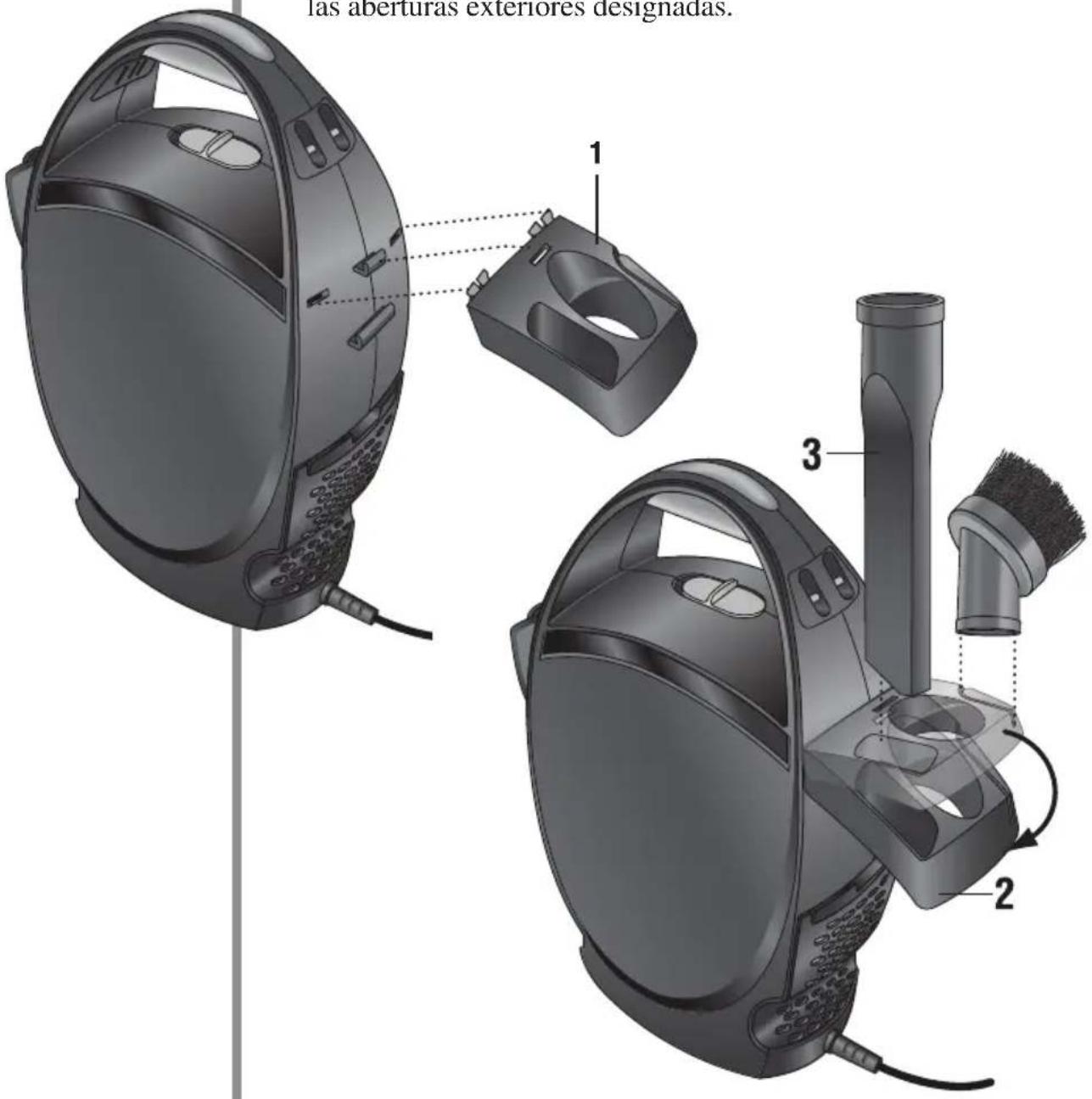

Sujeción del soporte para herramentas

Antes de sujetar la manguera o cualquier herramienta en su aspiradora, usted primero deben sujetar el soporte para herramrientas.

1. Alinee la ranura central y las dos lengüetas dentadas del soporte para herramentas con la lengüeta central y las dos ranuras en la parte lateral de la aspiradora.
2. Gire y sujete a presión el soporte para herramentas.
3. Coloque las herramrientas en el soporte para herramrientas en las aberturas exteriores designadas.

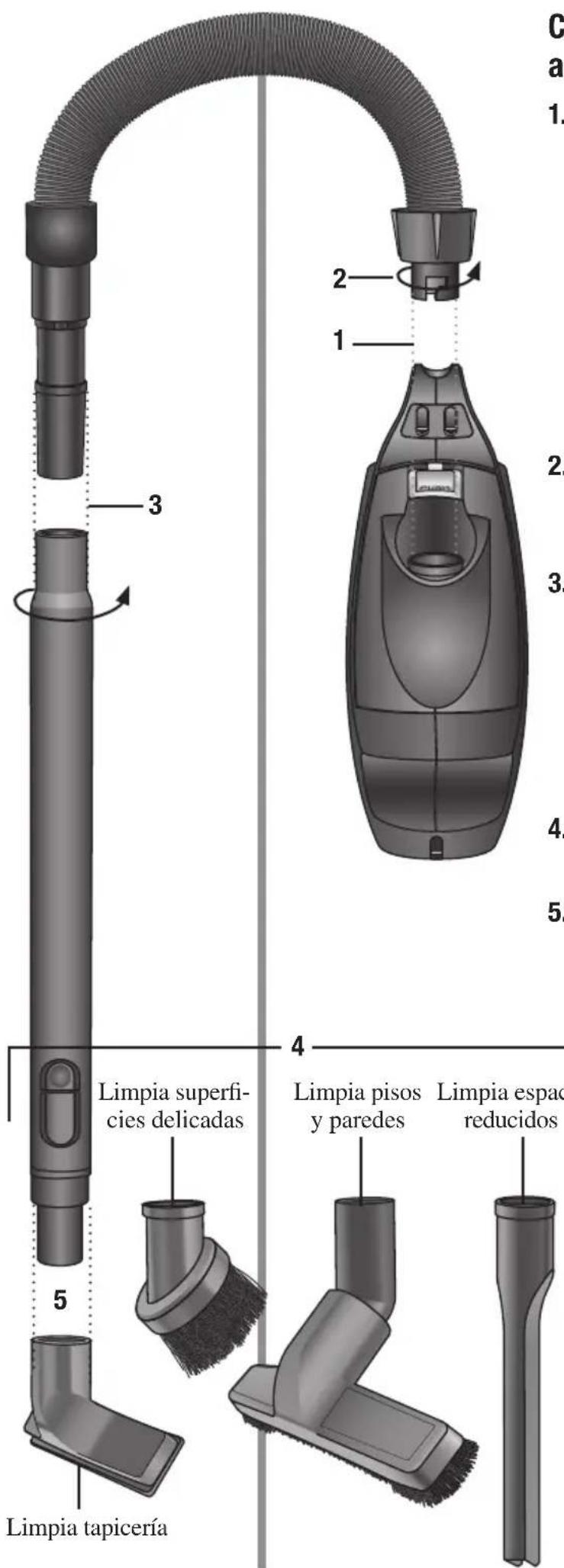

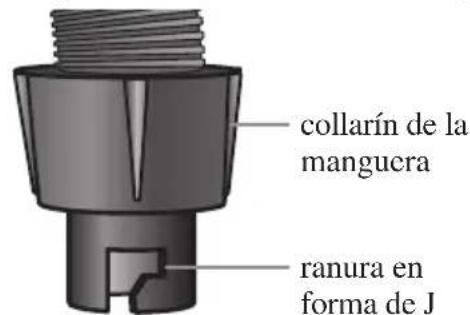

Conexión de la manguera y los accesorios

1. Alinee la ranura en forma de J en el extremo de la manguera con la lengüeta de la entrada de la manguera.

1. Gire el collarin de la manguera para trava la en su lugar. Para destrabar, gire el collarin hacía la izquierda.
2. Acople el tubo de extension ajustable. El tubo y todos los accesos de limpieza suministrados con la aspiradora se acoplan entre si por friccion. Para acoplar这些东西 elementos, gire y empujé para trabajofirmamente. Gire y tire para desacoplarlos.
3. Seleccione el accesorio que desea utiliser para su trabajo de limpieza.
4. Acople el accesorio en el extremodel tubo de extension girando yempujando con el método descripto en el paso tres.

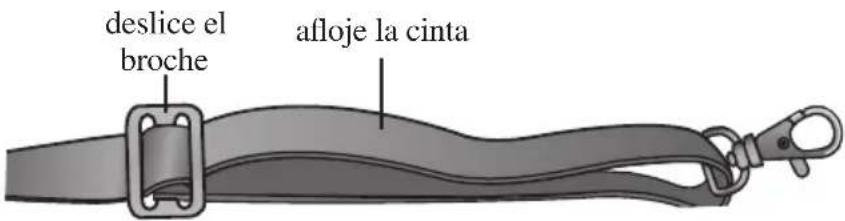

Instalación de la correa de hombre ajustable

La correa de hombre se pueda susetur para usar la aspiradora en posicion horizontal o vertical, de acuerdo arial posicion le resulte mas comoda.

1. Paraaabustar el largo de la correa de hombre, afloje lasCNTAs ydesliceelbrochehaciaarribohaciaabaodeacuertoalalongituddeseada.

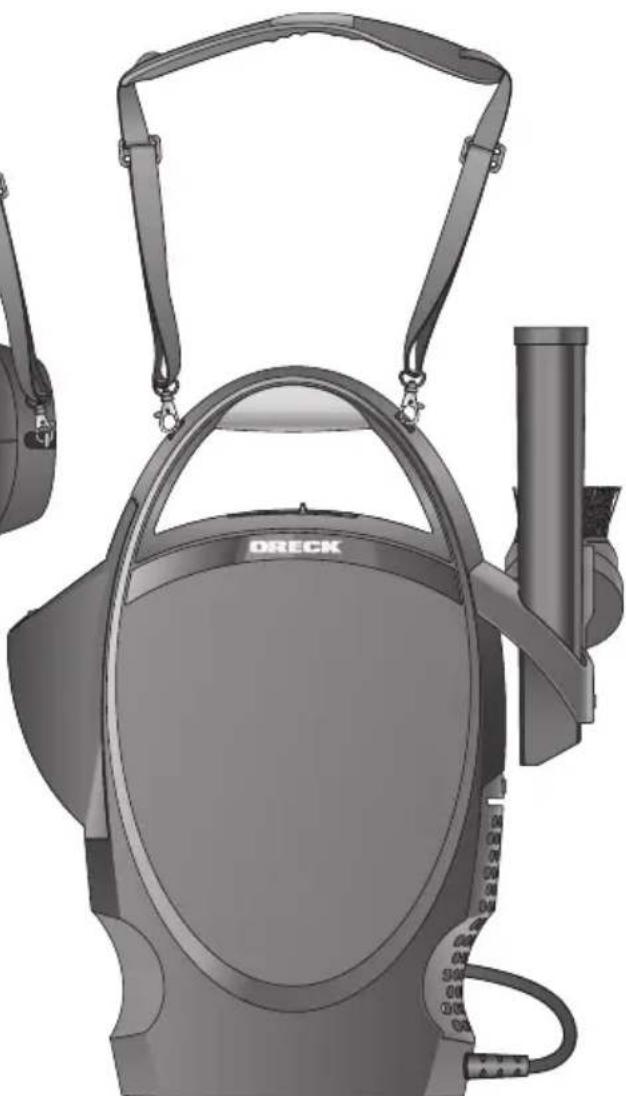

1. Paraellaraspiradoraenposicionvertical:enganchecadarextremodela correa parahomme enlasranurasaamboslados delasa de transporte.

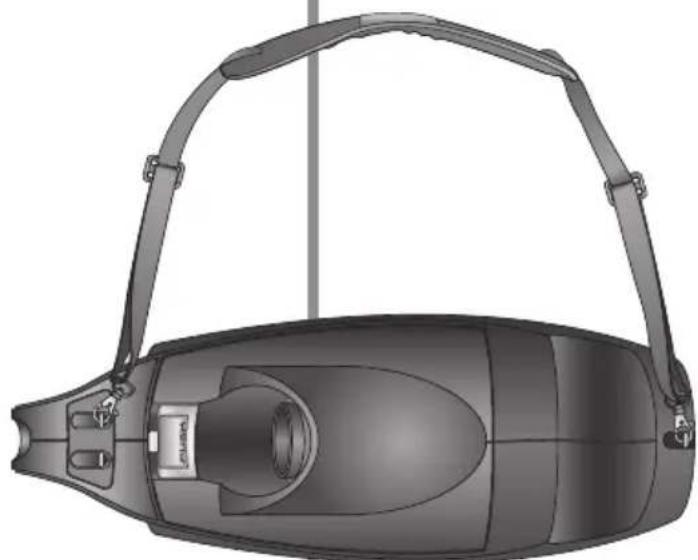

2. Paraellar la aspiradora en posicion horizontal: enganche uno de los extremos de la correa en la ranura del asa de transporte, delgado de la entrada de la manguera. Enganche el extremo opuesto de la correa en la ranura ubicada en la parte inferior de la aspiradora delgado de la entrada de la manguera.

posicion horizontal

posión vertical

Utilización

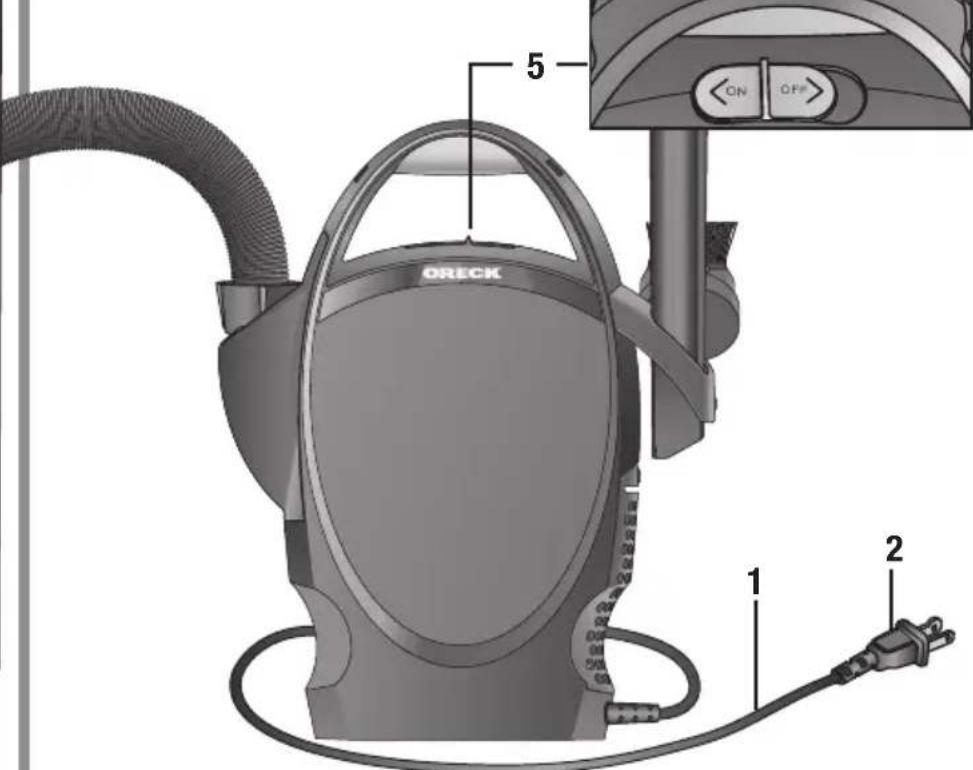

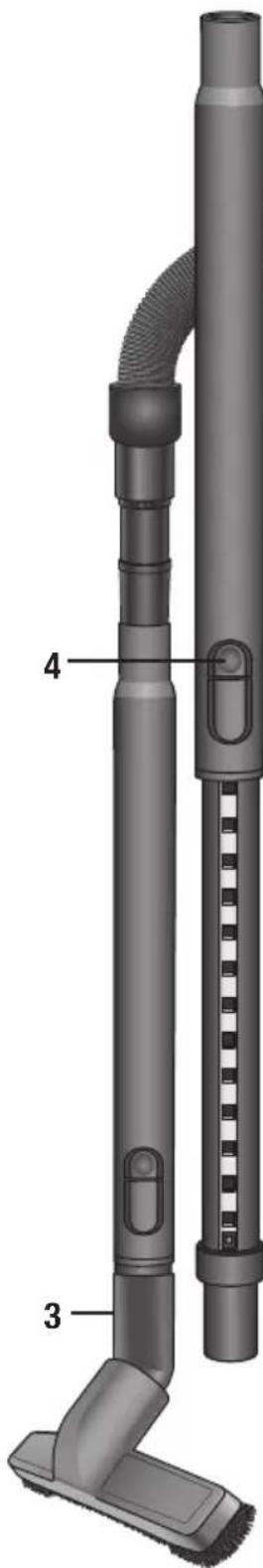

Uso de la aspiradora

1. Desenrolle el cable del enrollacables en la parte inferior de la carcasa.
2. Conecte el cable a la toma de corriente.
3. Coloque el accesorio que necesita para su trabajo de limpieza en el extremo del tubo de extension.
4. Pulse el botón del tubo de extension si necesita mayor longitudinal.
5. Gire el interruptor de alimentacion a la posicion ON (Encendido).
6. Comience a aspirar.

Después de usar la aspiradora

1. Gire el interruptor de alimentacion a la posicion OFF (apagado).
2. Desconecte el cable de alimentacion.
3. Enrolle el cable en el enrollacables y guarde la aspiradora.

Note:Esta aspiradora de mano dispone de un SISTEMA DE PROTECCION DEL MOTOR: Si se recogen materiales finos, como hollín, cemento, polvo de yeso, tinta en polvo para copiadora, etc., la superficie de la bolsa pueda sellarse. Esto occasionará que el motor se apague para estar el sobrecalentimiento. Si este sucede, apague el interruptor y desconecte la aspiradora. Si la Bolsa interior desechable está llena, reemplácela. Revise y limpie cualquier obstruccion que ocurren en la manguera o los accesorios. Después de aproximamente treinta horas, el motor se habra enfriado y la aspiradora está lista para usar.

IMPORTANTE: la aspiradora deben permanecer desconnectada durante treinta horas para enfiar el motor y restablecer el sistema.

Mantenimiento

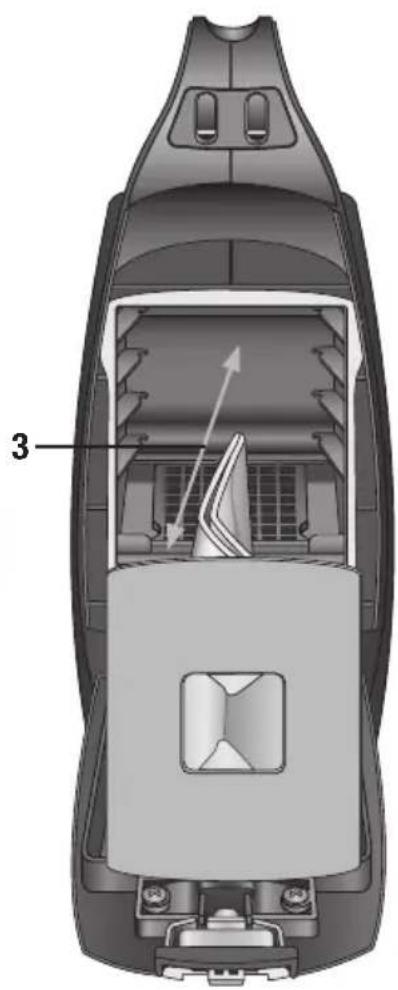

Sustitución de la Bolsa interior desechable

Cuando la bolsa interior desechable está llena tendrá que sustituirla por una nuevo. Utilice únicamente bolsas filtrantes Oreck XL legítimas.

Para Obtener los最好的 resultados, reemplace periodically la bolsa interior desechable, incluo si no está Completely llena. Una Bolsa extremadamente sucia o casi llena afectará la succion de la aspiradora y pueda tener excessivo calor en el motor que pourrait averiarlo.

Para reemplazar la bolsa interior:

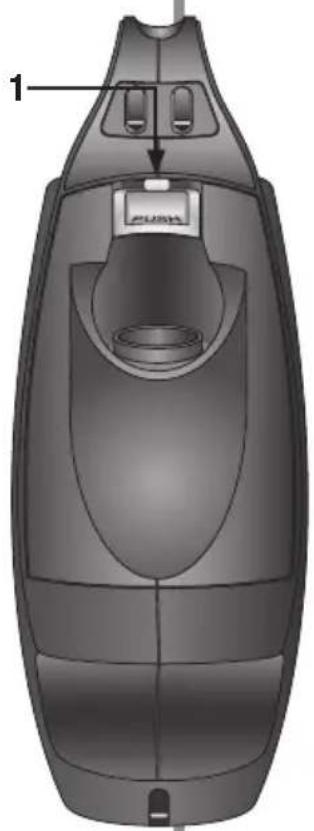

1. Empujé hacer abajo el botón de la trabajo de la puerta de la Bolsa interior, colocado por encima de la entrada de la manguera.

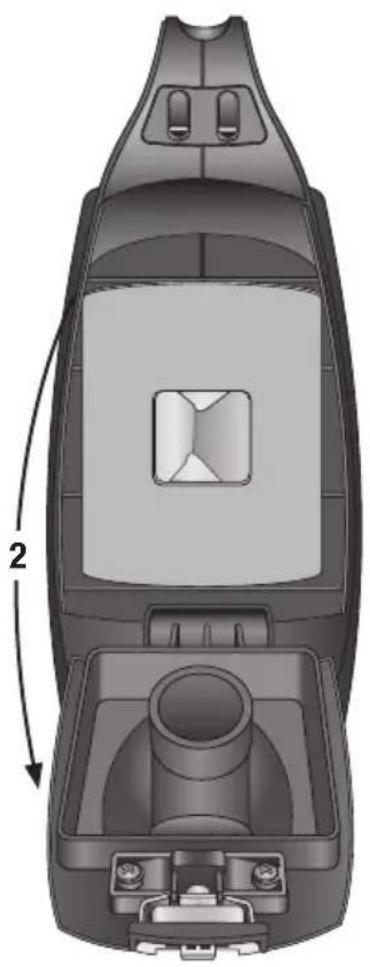

2. Gire la puerta de la sola interior hacía abajo.
3. Saque la sola interior.
4. Inserte una bolsa interiornea encajando el aro de carton entre las lengüetas internas del compartmento de la Bolsa.
5. Cierre la puerta.

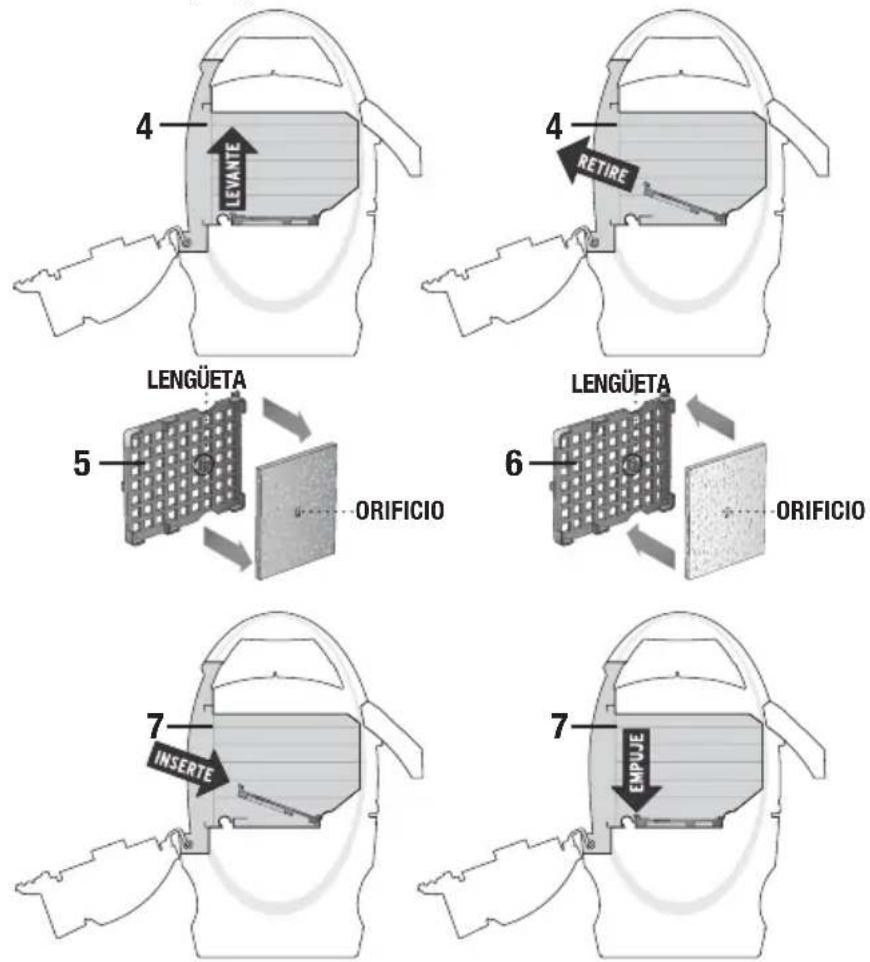

Reemplazo del Micro Filtro

El Micro Filtro es una proteccion adiconal contra el polvo y la suciedad que ingresan al motor del aspiradora. Para tener su aspiradora funciona en optimas conditiones,usted debe cambiar el Micro Filtro cuando este se ensucie.

Para reemplazar el Micro Filtro:

1. Siga los pasos 1 a 3 de la頁a 12, Reemplazo de la Bolsa interior desechable.
2. Para retirar el Micro Filtro, levante la lengüeta interior y hale hacía afuera.
3. Para hacer este, retire el Micro Filtro fuera del Marco de Micro Filtro. Reemplace presionando un Micro Filtro nuevo sobre el reborde saliente ubicado en la parte de abajo del Marco del Micro Filtro.
4. Inserte el Marco del Micro Filtro en el alojamento bajo de losrebordes ubicados en la parte trasera del alojamento, ycoloque la lengueta trasera entre losrebordes.
5. Inserte la Bolsa interior de regreso en su situ, y ciderre la puerta de la Bolsa interior.

IMPORTANTE: Nunca retire la empaquetadura blanca que rodea la Boca de la Bolsa interior. La aspiradora技术支持 fuga de aire y no funciona apropiamente.

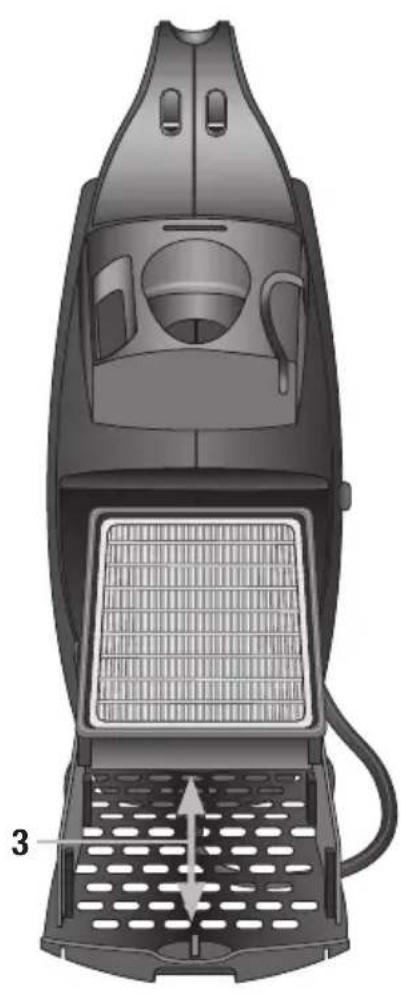

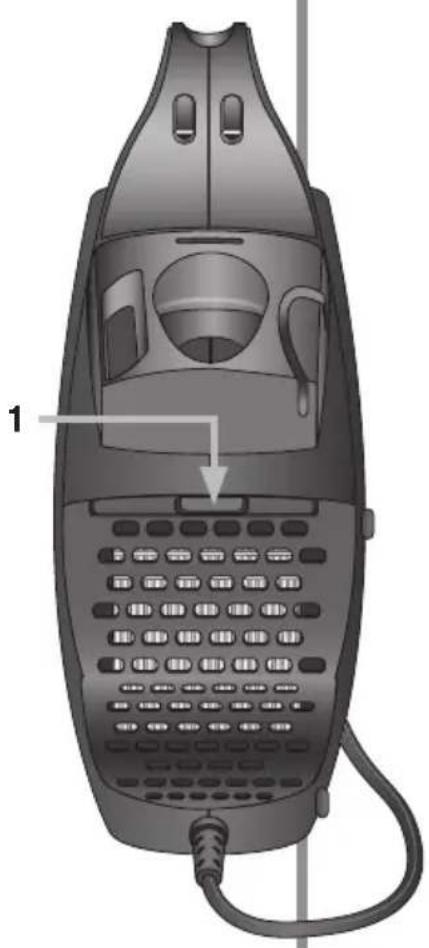

Sustitución del filtró HEPA

El filtro HEPA debe ser reemplazado cadaarethesmes, o mas a meno si la aspiradora seutiliza para recoger particularas finas o en lugares muy sucios.

Para sustituir el filtro HEPA:

1. Empuje hacía abajo la pestaña de la tapa del bajo HEPA.

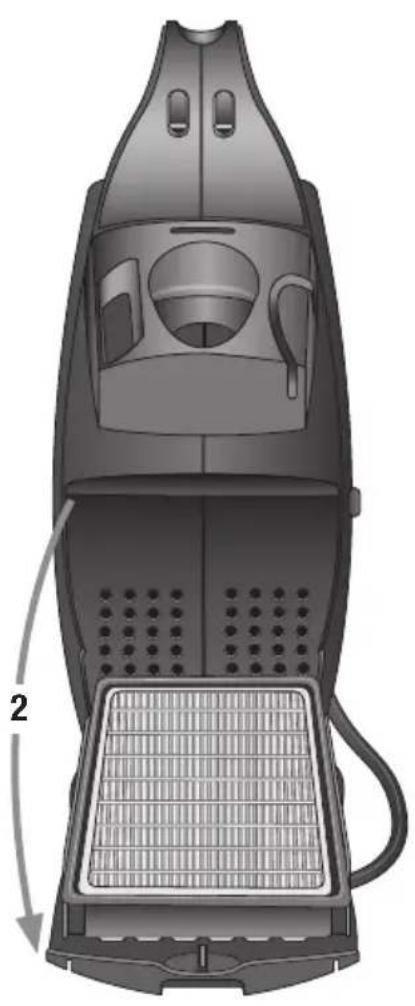

2. Retire la tapa de su ranura.
3. Deslice el filtro HEPA hacía arriba y fuera de la tapa.
4. Inserte un filtro nuevo alineando las ranuras laterales del filtro con las lengüetas en el interior de la tapa del filtro.
5. Coloque la tapa con el filtro HEPA en la ranura y gire la tapa hacía arriba hasta que encaje en su lugar.

Solucion de problema

A bajo, los problemas que parecen ser importantes能把 resolverse fácilmente. Usted pueda SOLUTIONARLOS por su cuenta mediante la lecture de esta guía. Cualquier otraarea de mantenimiento o reparaciónDebe ser realizada por un Centro de servicios autorizzato por Oreck.

Problema Revisar Soluciones
La aspiradora no funciona	·No está connectadacorrectamente.	·Verifique que la aspiradora está bienconectada en la toma de corriente.
	·No hay electricidad en la toma de corriente.	·Restaure el interruptor automatico o el interruptor de falla a tierraque protegen el circuito de la toma de corriente, o re-emplace el fusible correspondiente.Si necesita ayuda llame a un electri-cista matriculado.
	·El protector delmotor ha actuado.Necesita mantenimiento o reparación.	·Consulte elapartado Sistema de proteccióndel motor en la página 28.Visite o llame alCentro de servicios más cercano.
La aspiradora no recoge la sucie-dad o tiene bajo succion.	·La bolsa interiorestá llena.Lamanguera o eltubo está obstruidos.Fuga de airedebido a que la junta falta o estáaveriada.	·Reemplace labolsa inferior.Con-sulte el apartadoSustitución delbolsa inferiordesechable, pá-gina 29.Elimine las ob-strucciones.Reemplace la juntablanca de la bolsainterior.
El tubo de extensión y los accesorios no están acoplados.	No se ha logrado lafricción adecuada de la unión.	Empujé y gire jintoslos accesorios paraacoplarios correctamente.

Piezas de repuesto

Todo los accesos y piezas de repuestos se venden por separado. Para hacer su pedido de repuestos, llama a nuestro grupo de atencion al cliente o visite我们的ito de Internet. Por favor,onga a mano el numero de modelos de su aspiradora, que se enquiryra en la etiqueta adherida en la parte inferior de la unidad.

Pieza Número
Bolsa interior de papel (paquete con doce bolsas y un microfiltro de repuestos).	PK BB12DW
Bolsa interior de papel anti-olor (paquete con doce bolsas y un microfiltro de repuestos).	PKBB12OF
Filtro HEPA de repuestos. HF1000
Replacement Micro filter 72005-01
Filtro HEPA de repuestos. 72017-02

Garantía

La mejor aspiradora portátil del mercado

ORECK MANUFACTURING COMPANY: (ORECK le offre lasuma de garantía limitada para este producto únicamente si ha sido comprado en ORECK o en un distribuidor minorista autorizzato por ORECK, exclusivamente para su uso, no para reventa.)

ORECK reparar o reemplazar, sin costo uno, al comprador original,)\ cualquier pieza que se encontrar defectuosa, ya sea por problemas de\ material o de mano de obra, dentro de los tres (3) años a partir de la Fecha\ de compra.Esta garantía limitada se aplica a un uso dométrico normal.\n\nCualquier uso comercial de este producto anulará esta garantía limitada.\n\n

Las piezas sujetas a un desgaste normal no está cubiertas por esta garantía limitada.

Esta garantía limitada no se aplica a ninguna pieza sujeta a accidentes, abuso, uso comercial, alteración, uso indebido, daños causados por el fuego o hechos fortuitos, uso de voltajes differentes del indicado en la placal del número de series de este producto o en la que terceros no pertenecientes a ORECK, o a un Centro de Servicio autorizzato por ORECK, han realizado problemas de reparación o mantenimiento.

ORECK no autoriza a ninguna persona orepresentante a asumir u otorgaromialquierotraobligaciondegarantiaconlaventa deeste producto.

La garantía limitada de ORECK para este producto es valida sólo si usted presenta el comprobante de compra de ORECK, o de un distribuidor minorista autorizado por ORECK. Si usted compra este producto enequalquierotrafuente, su compra es "TAL CUAL",lo cui significa que ORECK no le ofreceyinguna garantía,yqueusted,no Oreck,asume todo el riesgo por la calidad y el rendimiento de este producto, incluyendo el costo total deequalquier trabajo necessario de mantenimiento o reparacion deequalquier defecto.

La responsabilidad de ORECK por los días y perjuicios que ustéd sufra, y por cualquier costo que的结果de esta declaración de garantía limitada, se limitará al importe pagado por este producto en elmomento de la compra original, y ORECK no sera responsable por daños directos, indirectos, derivados o incidentales causados por el uso o por la imposabilidad de usar este producto.

Algunos Estados no permiten la exclusión o limitación de los daños incidentales o derivados, por lo que la limitación o exclusión anteriores pueda no aplicarse a usted.

TODAS LAS GARANTías EXPRESAS O IMPLICITAS PARA ESTE PRODUCTO, INCLUIDAS LAS GARANTías IMPLICITAS DE COMERCIALIZACION Y APTITUD PARA UN PROPÓSITO PARTICULAR, SE LIMITAN AL PERÍODO DE VIGENCIÀ DE LA GARANTÍA, Y NINGUNA GARANTÍA, YA SEA EXPRESA O IMPLICITA, SE APLICARÁ DESPUÉS DE ESTE PERÍODO.

Algunos Estados no permiten limitaciones en la duración de las garantías implicadas, por lo que la limitación anterior pueda no aplicarse a usted.

Esta garantía le otorga derechos legales espécíficos, y usted también puede tenerthers droits quevarian de estado en estado.
