Tipo de producto	Aspirador trineo compacto
Marca	Oreck
Modelo	BB1200
Alimentación	120 V ~ 60 Hz, enchufe polarizado
Peso	Aproximadamente 5 kg
Dimensiones (L x An x Al)	Aproximadamente 40 x 30 x 30 cm
Capacidad de la bolsa	Bolsa de papel filtrante desechable (aproximadamente 3 L)
Nivel de ruido	Aproximadamente 75 dB
Tipo de filtro	Filtro HEPA de alta eficiencia para partículas de aire (instalado) + cartucho aromático Fresh Air
Accesorios incluidos	Correa ajustable, manguera extensible, boquilla plana, boquilla para tapicería, cepillo para polvo de crin de caballo, tubo de extensión ajustable, soporte de accesorios integrado, tubo adaptador de accesorio
Funciones principales	Sistema de protección del motor contra sobrecalentamiento, succión potente, uso seguro
Mantenimiento	Cambiar la bolsa filtrante cada 30 días; no aspirar líquidos; limpiar con un paño húmedo
Seguridad	Desconectar antes del mantenimiento; no usar sin bolsa filtrante; no aspirar materiales inflamables
Garantía	3 años en piezas, 10 años en el gabinete (solo uso doméstico)
Piezas de repuesto disponibles	Bolsa filtrante (PKBB12DW), microfiltro (72005-01), filtro HEPA (HF1000), junta de bolsa blanca (72017-02), cartuchos aromáticos Fresh Air
Atención al cliente	EE.UU.: 1-800-989-3535, Canadá: 1-888-676-7325
Uso	Solo para uso doméstico

Preguntas frecuentes - BB1200 Oreck

¿Cómo cambiar la bolsa filtrante de la aspiradora Oreck BB1200?

Desenchufe la aspiradora. Abra el compartimento, retire la bolsa llena e inserte una nueva bolsa filtrante desechable. Asegúrese de que la junta blanca esté en su lugar. Cierre el compartimento. Se recomienda cambiar la bolsa cada 30 días, incluso si no está llena, para evitar el sobrecalentamiento del motor.

¿Qué hacer si la aspiradora no funciona?

Primero verifique que la aspiradora esté bien enchufada y que el tomacorriente funcione (fusible o disyuntor). Si el motor no arranca, el sistema de protección del motor pudo haberse activado. Desenchufe el aparato, déjelo enfriar 30 minutos, luego vuelva a enchufarlo. Si el problema persiste, contacte al servicio al cliente.

¿Cómo limpiar la aspiradora Oreck BB1200?

Use un paño húmedo (no mojado) para limpiar el exterior del trineo y la cavidad de la bolsa desechable. No use nunca productos abrasivos. No pase la aspiradora sobre líquidos o materiales húmedos.

¿Qué accesorios se incluyen con la aspiradora?

La aspiradora viene con: una correa ajustable, una manguera extensible, una boquilla plana, una boquilla para tapicería, un cepillo para polvo de crin de caballo, un tubo de extensión ajustable, un soporte de accesorios integrado y un tubo adaptador de accesorio.

¿Dónde puedo comprar piezas de repuesto para mi Oreck BB1200?

Puede solicitar piezas de repuesto directamente al servicio al cliente de Oreck a los siguientes números: EE.UU.: 1-800-989-3535, Canadá: 1-888-676-7325. Las referencias incluyen las bolsas filtrantes (PKBB12DW), el microfiltro (72005-01), el filtro HEPA (HF1000), la junta de bolsa blanca (72017-02) y los cartuchos aromáticos Fresh Air.

¿Qué hacer si el motor de la aspiradora se detiene repentinamente?

Esto puede deberse al sistema de protección del motor que se activa en caso de sobrecalentamiento (por ejemplo, si la bolsa está llena u obstruida con partículas finas). Apague y desenchufe la aspiradora, reemplace la bolsa filtrante, verifique que la manguera y los accesorios no estén obstruidos, luego espere 30 minutos antes de volver a enchufar.

¿Puedo usar la aspiradora Oreck BB1200 para aspirar líquidos?

No, esta aspiradora está diseñada solo para uso en seco. No aspire líquidos ni materiales húmedos, ya que podría dañar el motor. Úsela solo para desechos secos.

¿Cuál es la garantía de la aspiradora Oreck BB1200?

Oreck ofrece una garantía limitada de 3 años en piezas y 10 años en el gabinete para uso doméstico. La garantía no cubre las piezas de desgaste (filtros, bolsas) ni los daños por mal uso. Conserve su comprobante de compra.

¿Cómo usar el tubo adaptador de accesorio?

El tubo adaptador de accesorio permite conectar los accesorios directamente a la aspiradora cuando no se usa la manguera. Inserte el accesorio deseado en el adaptador, luego fije el adaptador a la entrada de succión del aparato.

¿Cómo contactar al servicio al cliente de Oreck?

Puede comunicarse con el servicio al cliente de Oreck a los siguientes números: para Estados Unidos: 1-800-989-3535, para Canadá: 1-888-676-7325. Tenga a mano el número de modelo y el número de serie del aparato.

MANUAL DE USUARIO BB1200 Oreck

Español Guia Del Usuario ...... página 9

Safeguards

Español Guia Del Usuario ...... página 9

Protections

¡GUARDE ESTE FOLLETO!

Incluye:

Advertencias de seguridad

Garantía

Lista de piezas

Instrucciones de operación

Mantenimiento

Diagnóstico de problemas

Accesorios

ANTES DE OPERAR LA ASPIRADORA, LEA CON CUIDADO TODAS LAS INSTRUCCIONES INCLUIDAS EN ESTE MANUAL.

Indice

Información de seguridad,

Instrucciones importantes ...... página 10

Garantía, Lista de accesorios, Accesorios ..... página 11

Ensamblaje, Avis de la clavija polarizada,

Instrucciones de operación, Mantenimiento ..... página 12

Mantenimiento y servicio a clientes,

Guía para identificación de problemas ..... página 13

Información de seguridad

ADVERTENCIA: Desconecte el cordón de la toma eléctrica antes de dar servicio.

• IMPORTANTE: Asegurarse que la bolsa de filtro está colocada. No usar la aspiradora sin la bolsa de filtro. Se puede dañar el motor.
• Asegurarse que la empaquetadura de la bolsa está colocada. Si la empaquetadura blanca está dañada o se perdió, colocar una nueva inmediatamente.
• Para obtener mejores resultados, cambiar la bolsa de filtro desechable regularmente incluso si no está totalmente llena. Una bolsa muy sucia o una casi llena afectará la fuerza de aspiración y puede causar el calentamiento excesivo del motor y dañarlo. Una buena medida es cambiar la bolsa de filtro cada 30 días aunque no esté totalmente llena.

- No aspirar material húmedo ni líquidos.

- Limpiar la aspiradora con un paño húmedo (pero no mojado) en la cavidad de la bolsa desechable y el exterior del aparato.

- IMPORTANTE: No retire el faldón de retención de suciedad que se encuentra sujeto a la parte trasera de la placa frontal. Debe estar colocado para que la máquina funcione correctamente y asegurar la eficacia de la limpieza.

- SISTEMA DE PROTECCION DEL MOTOR: Cuando se recogen o aspiran materiales finos como holln, cemento, polvo de yeso, polvo de machinas copiadoras, etc., la superficie de la bolsa puede obturarse y el motor se apagara para evitar el recalentamiento. Si esto sucede, apague el interruptor y desenchufe la aspiradora. Cambie la bolsa de filtro, verifique si hay atascos en la manguera o en los accesorios y despjelos. Despus de unos 30 minutos aproximadamente, el motor se habr enfriado y la aspiradora estar lista para usarse.

NOTA: La aspiradora debe permanecer desenchufada durante 30 minutos para que el motor se enfre y el sistema de reposicione.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando utilice un aparato eléctrico, siempre debe seguir precauciones básicas, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTA ASPIRADORA

ADVERTENCIA

Para reducir el riesgo de incendio, descarga eléctrica o lesiones:

• No deje el aparato sin atender cuando esté conectado. Desconéctelo de la toma de corriente cuando no esté en uso y antes de darle servicio.
• No la use en exteriores ni en superficies mojadas.
• No permita que se use como juguete. Es necesario poner mucha atención cuando la usen los niños o cuando se use cerca de ellos.
• Usela solamente como se describe en este manual. Utilice solamente los aditamentos recomendados por el fabricante.
• No la use con el cordón o clavija dañados. Si la aspiradora no funciona como debería, si se ha caído, dañado, dejado en exteriores, o dejado caer en agua, envíela a un centro de servicio o llame a servicio a clientes al:

US: 1-800-989-3535

Canada: 1-888-676-7325

• No tire de ella ni la mueva por el cordón, ni use el cordón como asa, no cierre la puerta sobre el cordón, ni jale el cordón alrededor de bordes o esquinas afiladas. Mantenga el cordón lejos de las superficies calientes.
• No opere el aparato sobre el cordón.
• No lo desconecte jalando el cordón. Para desconectarlo, tome la clavija, no el cordón.
• No manipule la clavija ni el aparato con las manos mojadas.
• No ponga objetos pesados en las aberturas. No lo use con alguna abertura bloqueada; manténgalo libre de polvo, pelusa, cabello y cualquier cosa que pueda reducir el flujo de aire.
• Mantenga el cabello, ropa suelta, dedos y todas las partes del cuerpo lejos de las aberturas y partes móviles.
• No la use para que aspire cualquier cosa que se esté quemando o arrojando humo, como cigarrillos, cerillos o cenizas calientes.
• No la use sin el ensamblaje de la bolsa de filtro en su lugar.
• Apague todos los controles antes de desconectarla.
• Tenga cuidado especial cuando limpie alguna escalera.
• No la use para aspirar líquidos inflamables o combustibles, como gasolina o líquido para encendedores, ni la use en áreas donde puedan estar presentes.
• No use el aparato en espacios cerrados donde puedan emanarse vapores inflamables, explosivos o tóxicos por pintura a base de aceite, adelgazador de pintura, algunas sustancias a prueba de moho, o en un área donde haya presente polvo inflamable.
• No aspire con este aparato material tóxico como blanqueador con cloro, limpiador de drenajes, gasolina, etc.

GUARDE ESTAS INSTRUCCIONES

Sólo para uso casero

Garantie

TTI Floor Care North America (ORECK) le ofrece a usted, el comprador original de este producto, la siguiente garantía limitada únicamente si compró este producto en Oreck o en un Distribuidor minorista autorizado de Oreck, si es exclusivamente de uso doméstico, y no para su reventa.

Oreck reparará o reemplazará gratuitamente toda pieza que resulte defectuosa, en sus materiales o por su mano de obra, dentro de los tres (3) años siguientes a la fecha de compra; diez (10) años para la carcasa en todos los modelos de uso doméstico. NOTA: La garantía quedará anulada si se utiliza la unidad en un contexto comercial. La presente garantía limitada no cubre la sustitución de piezas fungibles o consumibles, tales como filtros, cartuchos y demás piezas sujetas a un desgaste normal, salvo que resultaran defectuosos en sus materiales o por la mano de obra.

Esta garantía limitada no se aplica a ninguna pieza que se haya sometido a usos desmedidos o comerciales, alteraciones, usos indebidos, uso de voltaje diferente al establecido en la placa de datos de este producto. El daño a este producto causado por un servicio realizado por alguna otra persona que no sea Oreck o un Distribuidor minorista autorizado de Oreck, no cuenta con cobertura y se excluye de esta garantía. Oreck no autoriza a ninguna persona o representante a que asuma u otorgue ninguna otra obligación de garantía con la venta de este producto.

La garantía limitada de Oreck únicamente será válida si se conserva el comprobante de compra de Oreck o de un Distribuidor minorista autorizado de Oreck respecto de este producto. Si adquiere este producto de cualquier otra fuente, su compra será considerada "EN EL ESTADO EN QUE SE ENCUENTRA", es decir que Oreck no le otorgará ninguna garantía y usted, no Oreck, asumirá el riesgo total por la calidad y el rendimiento de este producto, con inclusión del costo total de toda reparación o servicio necesarios por cualquier falla.

La responsabilidad de Oreck® por daños y por todo gasto que surja de esta garantía limitada quedará restringida al monto abonado por este producto al momento de su compra original, y Oreck® no será responsable de ningún daño directo, indirecto, emergente o incidental que surja del uso o de la imposibilidad de uso de este producto. En algunos estados, la exclusión de los daños emergentes o incidentales no está permitida, de modo que la exclusión o limitación precedentes pueden no serle aplicables.

QUEDAN EXPRESAMENTE RECHAZADAS EN LA MÁXIMA MEDIDA PERMITIDA POR LAS LEYES APLICABLES, TODAS LAS GARANTÍAS EXPRESAS E IMPLÍCITAS DIFERENTES DE LA GARANTÍA LIMITADA ESTABLECIDA ANTERIORMENTE RESPECTO DE ESTE PRODUCTO, CON INCLUSIÓN DE LAS GARANTÍAS IMPLÍCITAS DE APTITUD PARA LA VENTA O ADECUACIÓN A FINES ESPECÍFICOS.

Sin perjuicio de lo anterior, ninguna garantía aquí provista o que surja de alguna ley aplicable superará los 3 años de duración. Sin embargo, en algunos estados, las limitaciones sobre la duración de una garantía implícita no están permitidas, de modo que la limitación precedente puede no ser aplicable en su caso.

Dicha garantía se regirá e interpretará de conformidad con las leyes del Estado de Ohio. Esta garantía le otorga derechos legales específicos. También puede tener otros derechos, que varían según el estado.

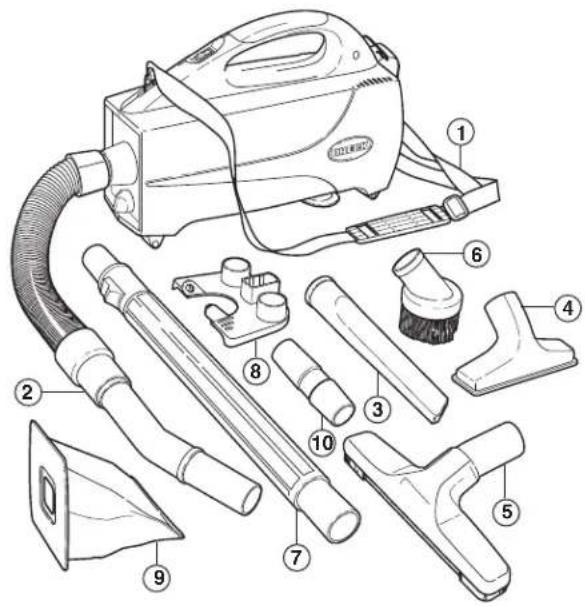

Lista de accesorios

1. Correa ajustable para colgar del hombro
2. Flexible y alargable
3. Boquilla para hendiduras
4. Accesorio para telas
5. Accesorio de crin de caballo para pisos desnudos y paredes
6. Cepillo de crin de caballo para quitar el polvo
7. Tubo de extensión ajustable
8. Portaaccesorios en la máquina
9. Bolsa de filtro de papel
10. Tubo adaptador para encajar los accesorios directamente a la aspiradora cuando no se usa la manguera.
11. Filtro HEPA (instalado)
12. Cartucho aromatizador (no se muestra)

Accesorios (Vendido por separado)

Bolsas de hypo-allergenic filtro tratadas de repuesto (pqte. de 12 con 1 microfiltro) # PKBB12DW

Microfiltro de repuesto # 72005-01

Filtro HEPA de repuesto # HF1000

Empaquetadura blanca de repuesto para bolsa # 72017-02

Cartuchos aromatizadores Fresh Air®

Para pedir piezas nuevas o accesorios, llamar al:

US: 1-800-989-3535

Canada: 1-888-676-7325

Ensamblaje

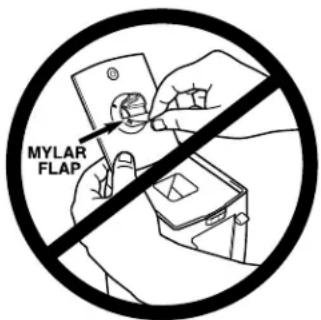

IMPORTANTE: No retire el faldón de retención de suciedad que se encuentra sujeto a la parte trasera de la placa frontal. Debe estar colocado para que la máquina funcione correctamente y asegurar la eficacia

Instalación del portaaccesorios e inserción de los accesorios

fig. 1 Ubique las ranuras para los clips del portaaccesorios encima de las esquinas superiores traseras del asa de la aspiradora. Coloque la máquina sobre una superficie firme antideslizante o sujétela en su regazo. Agarre el asa firmemente. Coloque una de las lengüetas del portaaccesorios dentro de la ranura en un lado del asa y estire la otra lengüeta alrededor del asa hasta que la lengüeta opuesta se inserte en la ranura.

fig. 2 Inserte la boquilla para hendeduras, el cepillo y accesorio para telas en el portaaccesorios en los espacios provistos.

fig. 3 El portaaccesorios se levanta 90° para tener acceso a la cubierta del filtro HEPA..

Correa para hombro

fig. 4 Fije un extremo de la correa de hombro en la ranura delantera ubicada en la parte delantera del asa.

fig. 5 Fije el extremo opuesto de la correa de hombro en la ranura en la parte trasera del asa.

fig. 6 Ajuste el largo tirando la correa a través del clip.

IMPORTANTE: Antes de usar la correa de hombro, tire de ambos extremos para asegurarse que está bien firme.

Aviso de la clavija polarizada

Este producto viene equipado con una clavija polarizada para línea de corriente alterna (una clavija que tiene una espiga más ancha que la otra). Esta clavija solamente se ajusta de una sola manera en la toma de corriente. Esta es una característica de seguridad. Si no puede insertar la clavija completamente en la toma de corriente, intente invirtiendo la clavija. Si todavía no puede insertarla, llame a un electricista para que reemplace la toma de corriente obsoleta. No le quite el propósito a la clavija polarizada.

Instrucciones de operación

Enchufar el cordón en el tomacorriente.

Interruptor eléctrico

fig. 7 Empujarlo a la posición "ENCENDIDO" (I).

Instalación de la manguera y accesorios

fig. 8 La manguera flexible tiene un sistema de fijación Shurlock® que impide el retiro de la manguera a menos que se desee hacerlo. Para instalar la manguera, alinee la ranura "J" en el acople de la manguera con la lengüeta dentro de la boca de aspiración. Inserte la manguera en la boca. Gire el collar en sentido de las agujas del reloj para trabar el acople de la manguera en

la boca. Gire en sentido contrario a las agujas del reloj y tire para desconectar la manguera.

fig. 9 El tubo de extensión ajustable y los accesorios de limpieza suministrados con su aspiradora compacta Oreck XL se traban juntos por fricción. Gire y empuje para asegurarse que quedan bien trabajados una vez instalados. Gire y tire para desconectarlos.

fig.10 Cuando conecte los accesorios directamente a la boca de aspiración o de soplado sin usar la manguera, deberá instalar el tubo adaptador de accesorios.

Tubo de extensión ajustable

fig. 11 Para ajustar el tubo de extensión, oprima el botón soltador y tire del tubo interior hasta dejarlo del largo deseado. El tubo se trabará al soltar el botón. Para acortarlo, oprima el botón soltador y empuje el tubo interior.

Para guardar el cordón eléctrico

fig. 12 Enrolle el cordón alrededor del arollador y desenrollador del cordón ubicado en la parte inferior de la aspiradora. Para soltar el cordón, gire el desenrollador.

Boca de soplado

fig. 13 Quite la cubierta del filtro HEPA y el filtro de la parte trasera de la máquina. Inserte firmemente la manguera flexible en la boca de escape.

Mantenimiento

ADVERTENCIA: Desconecte el cordón de la toma eléctrica antes de dar servicio.

Cambio de la bolsa de filtro

fig. 14 Use solamente bolsas de filtro Oreck XL originales. Apoye la máquina sobre su parte trasera. Gire la perilla en sentido contrario a las agujas del reloj para soltar y retirar la placa delantera.

fig. 15 Saque la bolsa vieja e inserte una nueva. El aro de cartón encaja suavemente en la parte superior rebajada. Alinee las lengüetas en la placa delantera con las ranuras en la caja y coloque la placa. Cierre la máquina girando la perilla en sentido de las agujas del reloj.

fig. 16 IMPORTANTE: La junta blanca de la bolsa pegada a la caja debe estar en su lugar para que la máquina funcione correctamente. Reemplácela según sea necesario.

NOTA: Se recomienda cambiar la bolsa de filtro interior desechable una vez al mes aunque no esté llena. Cámbiela más frecuentemente si se utiliza la aspiradora en lugares muy sucios. Aumente el poder de limpieza de su máquina cambiando la bolsa frecuentemente.

Reemplazo del microfiltro

Para sacar la bolsa de filtro siga las instrucciones en la sección Cómo cambiar la bolsa de filtro.

fig. 17 Saque el microfiltro viejo de la parte inferior dentro de la máquina. Reemplace con un filtro nuevo.

NOTA: En cada paquete de 12 bolsas de filtro Oreck XL se incluye un filtro de repuesto, o si lo desea puede pedir filtros de repuesto separadamente.

Uso del filtro HEPA y cartucho aromatizador

fig. 18 Para quitar la cubierta del filtro HEPA de la parte posterior de la máquina, ejerza presión en la ranura superior y pliegue hacia atrás la cubierta. Levante la cubierta para retirarla.

fig. 19 Inserte el cartucho aromatizador Fresh Air® en la lengüeta ubicada en el centro de la cubierta del filtro.

fig. 20 Coloque el filtro HEPA en la cubierta del filtro.

fig. 18 Para instalar el filtro HEPA en la aspiradora, coloque el labio inferior de la cubierta en la ranura interior de la aspiradora y cierre la cubierta hasta que el pestillo superior quede trabado.

NOTA: Se recomienda cambiar el cartucho aromatizador cada vez que se cambia la bolsa de filtro interior.

Reemplace el filtro HEPA cada 6 meses y más frecuentemente si utiliza la aspiradora en lugares muy sucios o para aspirar partículas finas.

Mantenimiento y servicio a clientes

Su aspiradora compacta ORECK es un producto construido con precisión. Los cojinetes del motor están lubricados permanentemente y no debe ponerles aceite. Si requiere información adicional o si tiene problemas con su aparato ORECK, puede llamar al servicio a clientes de ORECK al:

US: 1-800-989-3535

Canada: 1-888-676-7325

Por favor especifique el número de modelo y el número de serie/código, el cual se puede encontrar en la placa de datos en la parte posterior de la aspiradora.

Guarde su recibo de ventas o de compra. En caso que su aparato ORECK necesitara servicio de garantía en los EE. UU., presente este recibo en el centro de servicio autorizado como su comprobante de fecha de compra, o en Canadá, llame a servicio a clientes.

Guía para identificación de problemas

PROBLEMA	POSIBLE CAUSA	AREAS A VERIFICAR
La aspiradora no funciona	1. Está mal enchufada.2. No hay electricidad en el tomacorriente.3. El protector del motor se activ.4. Necesita servicio.	1. Asegurarse de enchufar firmemente la aspiradora al tomacorriente en la pared.2. Revisar el fusible o interruptor automático en el tablero de energía eléctrica.3. Vea la seccin Sistema de proteccin del motor en la página 10.4. Llevarla o llamar al centro de servicio más cercano.
La aspiradora no aspira o tiene poca fuerza de aspiración	1. La bolsa de filtro está llena.2. Manguera/tubo de extensión está obturado.3. Escape de aire debido a que falta la empaquetadura o está dañada.	1. Cambiar la bolsa. Ver "Para cambiar la bolsa de filtro," en la página 12.2. Quitar las obstrucciones.3. Cambiar la empaquetadura. Ver la página 12.
Accesorios/tubos de extensión no se mantienen conectados	1. No se obtiene buen ajuste por fricción.	1. Empujar y girar los tubos o accesorios.

TOUTES LES AUTRES RÉPARATIONS DOIVENT ÊTRE FAITES DANS UN CENTRE DE RÉPARATION AUTORISÉ.

APPELEZ LE SERVICE TÉLÉPHONIQUE GRATUIT D'ASSISTANCE À LA CLIENTÈLE

US: 1-800-989-3535 Canada: 1-888-676-7325
