MANUAL DE USUARIO POD BK51702PC Oreck

IMPORTANTE: LEA ESTE MANUAL CON ATENCIÓN ANTES

DE ENSAMBLAR Y USAR ESTE APARATO. EL ÚNICO USO

PREVISTO PARA ESTE PRODUCTO ES EL USO DOMÉSTICO.

SI SE UTILIZA PARA USO COMERCIAL, SE INVALIDA LA GARANTÍA.

©2018 Techtronic Floor Care Technology Limited. Todos los derechos reservados.

Aspiradoras inalámbricas

Captura™

Gracias por comprar un producto Oreck.

Registre su producto para iniciar y tener acceso a consejos de expertos en limpieza.

Registre su aspiradora:

Visite Oreck.com

Llame al 877-533-2019

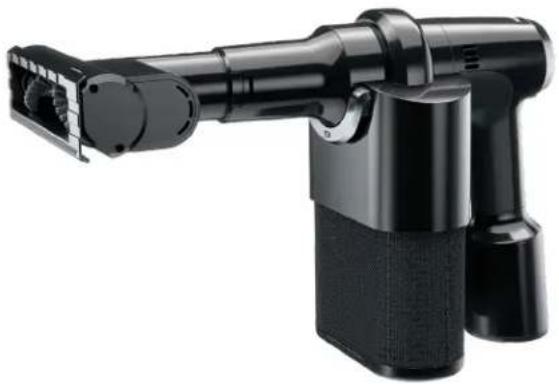

ÍNDICE: ASPIRADORA INALÁMBRICA CON SOPORTE Y DISPOSITIVO PORTÁTIL

Instrucciones de seguridad importantes....35

Introducción a la aspiradora .... 37

Ensamblaje 41

Funcionamiento 44

Resolución de problemas 45

Piezas certificadas....46

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

CONSERVE ESTAS INSTRUCCIONES

Cuando se utilizan aparatos eléctricos, se deben seguir siempre precauciones básicas, incluidas las siguientes: LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR.

ADVERTENCIA: PARA DISMINUIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA, DAÑOS O LESIONES:

• No utilice este aparato en superficies mojadas. No exponga los aparatos a la lluvia. Almacénelo en interiores.
• El cargador es para uso en interiores solamente. Siempre asegúrese de guardar la batería y el cargador en interiores y en un lugar seco.
• Evite que se lo utilice como un juguete. Los niños de 12 años o menos no deben utilizar la unidad. Cuando se lo utilice cerca de niños, será necesario hacerlo bajo una estricta supervisión. Para evitar lesiones o daños, mantenga a los niños alejados del producto y no permita que introduzcan los dedos ni objetos en ninguna de las aberturas del producto.
• Utilice la unidad únicamente según el uso descrito en este manual. Utilice solo rellenos, piezas, herramientas, accesorios y productos certificados por Oreck.

• No utilice el cargador si el cable o el enchúfe se encuentran dañados. Si el aparato o el cargador no funcionan como deben; si se han caído, han sido dañados, dejados a la intemperie o sumergidos en agua, llévelos a un Centro Técnico antes de continuar usándolos.

• No extraiga ni transporte el cargador tomándolo por el cable; no tire del cable, no cierre una puerta con él ni lo enrosque alrededor de bordes o esquinas filosas. No apoye el producto sobre el cable. No pase el aparato por encima del cable. Mantenga el cable lejos de las superficies calientes.

• No desenchufe el cargador tirando del cable. Para desenchufarlo, agarre el enchufe, no el cable.
• No manipule el cargador (incluido el enchufe y los terminales) ni el aparato con las manos mojadas.
• No coloque ningún objeto en las aberturas. No utilice la unidad si alguna de sus aberturas se encuentra bloqueada. Manténgala libre de polvo, pelusas, cabello y cualquier otro elemento que pueda disminuir el flujo de aire.
• Evite que el cabello, la ropa suelta, los dedos y cualquier otra parte del cuerpo entren en contacto con las aberturas y las piezas móviles de la unidad.
• Extreme las precauciones cuando limpie en escaleras. Para evitar lesiones o daños físicos, y a fin de evitar que la aspiradora se caiga, siempre colóquela al pie de las escaleras, sobre el suelo. No coloque la aspiradora sobre las escaleras ni sobre un mueble, ya que pueden generarse lesiones o daños.
• No utilice la unidad para aspirar líquidos combustibles o inflamables, tales como gasolina o restos de madera lijada, ni la utilice en áreas en las que dichas sustancias puedan estar presentes.
• No aspire nada que se encuentre en combustión o emita humo, como cigarrillos, fósforos o cenizas calientes.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• No utilice la unidad si los filtros de relleno no están colocados.
• Siempre apague el aparato antes de conectar o desconectar las herramientas motorizadas AirPower™ o cualquier otra herramienta.
• No incinere el cargador, la batería ni el aparato, aun si estuvieran muy dañados. Las baterías pueden explotar y provocar un incendio.
• Este producto incluye baterías recargables de iones de litio. No exponga las baterías a altas temperaturas, ya que pueden prenderse fuego o explotar.
• No aplaste ni incinere la batería, ni la someta a acciones similares.
• No deseche la batería en un incinerador ni en un compactador de desechos. Consulte la sección sobre desecho de la batería para obtener instrucciones.
• No intente desarmar la batería.
• Desenchufe el cargador del tomacorriente antes de llevar a cabo una rutina de limpieza o mantenimiento en la unidad.
• En condiciones extremas, pueden producirse pérdidas en las celdas de la batería. Si la piel entrara en contacto con el líquido, lávese rápidamente con jabón y agua. Si el líquido le entrara en los ojos, no se los frote. Enjuáguelos de inmediato con agua limpia, en forma continua durante 15 minutos como mínimo. Consulte a un médico de inmediato.
• Utilice solo cargadores certificados por Oreck suministrados para la recarga. Si utiliza piezas no certificadas, se anulará la garantía.

• No toque la batería o su conjunto ni inserte objetos en ella.

• No intente cortocircuitar la batería ni los terminales del cargador.

• Para evitar lesiones, particularmente en el rostro y la cabeza, mantenga los cabellos, la ropa suelta, los dedos y todas las partes del cuerpo lejos del cepillo para revolver.

ADVERTENCIA: Este producto contiene químicos reconocidos por el estado de California como causantes de cáncer, defectos de nacimiento u otros daños en el aparato reproductor. LÁVESE LAS MANOS LUEGO DE MANIPULARLO.

INTRODUCCIÓN A LA ASPIRADORA

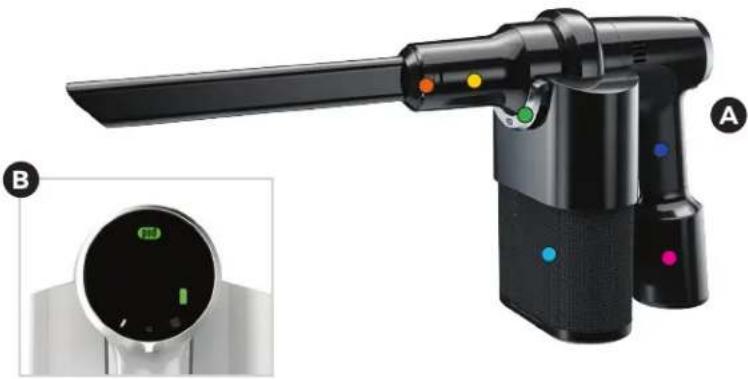

A Aspiradora inalámbrica Captura™

Compartimiento POD™
Conjunto de la batería
Apertura de la boquilla
Barra de liberación del compartimiento
Botones de herramientas de conexión a presión
Puerto de carga

B Indicador de alimentación técnico POD™
C Relleno Oreck: Tipo P1
D Herramienta de cepillo giratorio pivotante AirPower™
E Herramienta de cepillo para polvo con cerdas suaves
F Herramienta para limpieza en rincones de acceso amplio
G Tubo de largo alcance
H Boquilla para pisos AirPower™
I Cargador de montaje en la pared**
J Estantería para herramientas**

NO SE MUESTRA

Cargador Rápido

Cargo de 2.5 horas (incluido con la serie BKS1700)

Cargador Estándar

Cargo de 5 horas (incluido con la serie BK11700)

* Incluido con la Serie BKS1700 y también se vende por separado.
** Incluido con algunos la Serie BK51700 y también se vende por separado.

INTRODUCCIÓN A LA ASPIRADORA

El cepillo giratorio especializado cuenta con cerdas alternantes duras y suaves: las cerdas duras se activan en alfombras y las suaves en pisos duros, protegiendo las superficies y ofreciendo un rendimiento de precisión al mismo tiempo.

1

INTRODUCCIÓN A LA ASPIRADORA: INDICADOR

2-SPEED CLEANING

ESTÁNDAR TURBO APACADO

Estándar: Gire el indicador a la izquierda

Turbo: Cire el indicador a la derecha

ADVERTENCIA ! Esta aspiradora tiene un cepillo giratorio que rota constantemente. Nunca deje la aspiradora en un lugar por mucho tiempo ya que podría dañar la superficie del piso.

ADVERTENCIA ! Riesgo de daños personales: el cepillo giratorio puede reiniciarse repentinamente. Apague la unidad, desenchúfela de la fuente de alimentación y retire la herramienta antes de realizar la limpieza o el mantenimiento del cepillo giratorio.

INTRODUCCIÓN A LA ASPIRADORA: INDICADOR

CARGA DE LA BATERÍA

CARGA DE BATERÍA DISPONIBLE

SIN CARGA pod

Cuando la unidad está enchufada, todas las luces se encenderán una vez. El indicador de la batería se encenderá durante el período de carga. Cuando la carga estlé completa, el indicador de la batería se verá en color verde permanente.

CAPACIDAD DE LLENADO

CAPACIDAD DISPONIBLE

CAPACIDAD COMPLETA

La tecnología POD™ mide el rendimiento de limpieza de la aspiradora y la capacidad de llenado. POD parpadea en rojo cuando es hora de reemplazar.

NOTA: NO LLENAR DE MÁS. El relleno se debe cambiar cuando el indicador parpadee en rojo, de otra forma se puede dañar la unidad. Si se llena de más, el indicador POD parpadeará en naranja y la unidad se apagará.

ENSAMBLAJE: INSTALE EL RELLENO ORECK

1 Presione la barra para liberar el compartimiento.

2 Inserte el relleno Vuelva a insertar el compartimiento hasta escuchar un clic. Tire hacia abajo el compartimiento para asegurarse de que se fijó completamente antes de aspirar.

NOTA: La aspiradora no funcionará si no se instala el relleno o si se alcanzó la capacidad completa.

ENSAMBLAJE: EXTRAIGA EL RELLENO ORECK

1 Presione la barra para liberar el compartimiento.

2 Incline el compartimiento sobre el cubo de basura y el relleno se eyectará hacia el cubo.

3 Inserte un relleno nuevo. Vuelva a insertar el compartimiento hasta escuchar un clic. Tire hacia abajo el compartimiento para asegurarse de que se fijó completamente antes de aspirar.

ENSAMBLAJE: CONEXIÓN DE HERRAMIENTAS

Las herramientas "encajarán" en su lugar si se instalan correctamente.

Asegúrese de que haya una herramienta instalada antes de hacer funcionar la aspiradora.

Presiones los botones de la herramienta de conexión a presión.

Deslice la herramienta en la apertura de la boquilla con los botones de conexión a presión aún presionados.

Ambos botones deben encastrar en su lugar antes del uso.

Para extraer presione los botones de la herramienta de conexión a presión y tire hacia afuera de la apertura de la boquilla.

ENSAMBLAJE: CONEXIÓN DEL TUBO Y LA BOQUILLA PARA PISOS

Presione los botones de la herramienta de conexión a presión sobre el tubo e insértelo en la unidad del dispositivo portátil.

Alinee el tubo con la boquilla para pisos AirPower™ con los botones de la herramientas de conexión a presión presionados. Deslice el tubo en la apertura de la boquilla con los botones de la herramienta de conexión a presión presionados para conectar. Asegúrese de que el extremo del tubo con la tapa grande se una con la boquilla para pisos.

Para extraer, presione los botones de la herramienta de conexión a presión y tire de la herramienta hacia afuera.

IMPORTANTE: El aparato no debe utilizarse para acicular mascotas.

IMPORTANTE Esta aspiradora no se mantiene vertical por sí sola. Entre los usos o cuando lleve a cabo cualquier tipo de mantenimiento, siempre recuéstela sobre el piso en una ubicación adecuada de modo que no constituya una obstrucción en el paso ni nadie pueda pisarla.

Inserte el cable de carga en el puerto de carga ubicado en la parte posterior del mango.

Enchufe el enchufe del cargador en el tomacorriente.

Cuando la carga esté completa, el indicador de la batería se verá en color verde permanente.

Si realiza la carga por primera vez, es posible que el tiempo de carga inicial sea igual al tiempo de carga completa indicado por la unidad.

Para realizar el mantenimiento, el servicio, o si tiene preguntas sobre la garantía, comuníquese con un

Especial sta de atención al cliente de Oreck I amando al 877-533-2019, visite Oreck.com o su distribuido

local de Oreck

PROBLEMA		CAUSA POSIBLE	SOLUCIÓN
pod	El indicador POD parpadea en rojo.	La capacidad está lena.	Cire el indicador de encendido a la posición de apagado. Inserte un relleno nuevo en el compartimiento y reinicie la unidad.NOTA: NO LLENAR DE MÁS.El relleno se debe cambiar cuando el indicador parpadée en rojo, de otra forma se puede dañar la unidad. Si se lena de más, el indicador POD perpocará en naranja y la unidad se apagará.
	Ambos indicadores de velocidad parpadean.	El capillo giratorio está atascado	Cire el indicador a la posición de apagado. Quite la obstrucción del cepllo giratorio, si exist era.Espere 15 segundos y reinicie la unidad. Visite Crockcom para dotener instrucciones detalladas.
pod	El indicador POD parpadea en color naranja y el motor se deuene.	La unidad tiene una obstrucción.	Cire el indicador a la posición de apagado. Retira la herramienta e inspeccione en busca de ostrucciones en la boquilla. Retir la construcción vuelva a colocar la herramienta y reinicie la unidad. Visite Crockcom para dotener instrucciones detalladas.
	El indicador de la batería parpadea en color rojo.	Se agotó la carga de la batería.	Cire el indicador a la posición de apagado. Enchute la unidad a la carga. El tiempo de carga completa es aproximadamente 2.5 horas para el cargador rápido y aproximadamente 5 horas para el cargador estándar.
	El indicador de la batería parpades en color rojo y verde.	La temperatura de la batería es anormal.	Asegúrese de que la unidad esté en la posición de acagado y desenchufela del cargador. Espere 50 minutos y vuelva a enchufar la unidad al cargador.

PIEZAS CERTIFICADAS

NOTA: Si el aparato no funciona como debe, si se ha caído, dañado o dejado a la intemperie, o si se ha sumergido en agua, llévelo a un centro técnico antes de continuar usándolo.

NOTA: El motor y el cepillo giratorio vienen equipados con cojinetes que tienen una lubricación suficiente para toda su vida útil. La adición de lubricante podría causar daños. No agregue lubricantes al motor o al cepillo.*

NOTA: Cualquier otro mantenimiento lo debe realizar un representante de servicio autorizado.

Cepillo quitapolvo

N.º de pieza Blanco, AK8BT03 Negro, AK8B10

Varilla

N." de pieza Negro, AK8WT02 Blanco, AK8W103

Herramienta para

limpieza en rince N.º de pieza Blanco, AK8CT03 Negro, AK8CT02

Relleno tipo P1

N.° de pieza AK6B15A *Pack of 5 Refills

Herramienta de cepil-

lo giratorio pivotante AirPower™ N.° de pieza Blanco, AK8MT03 Negro, AK8MT02

Boquilla para pisos

AirPower™ N.º de pieza Blanco, AK8FN03 Negro, AK8FN02

NO SE MUESTRA

Cable de carga de alimentación rápida

N.º de pieza Blanco, BKORC03 Negro, BKORC02

Incluido con series BK51700

Cargador de montaje en la pared

N.° de pieza Blanco, 521A00144 521A00156 Negro, 521A00123, 521A00151

Incluido con algunos modelos

Estantería para

herramientas N.º de pieza Blanco, 521A00145 Negro, 521A00124 Incluido con algunos modelos

Comuniquese con un Especialista de atención a el ante de Oreck, lamando al 877-533-2019 para ver los detalles del reemplazo o vis te Oreck.com o su distribuidor local de Oreck

REGISTRE SU ASPIRADORA:

Visite Oreck.com Llame al 877-193-2019
