Type de produit	Télémètre optique de distance
Marque	IFM
Modèle	OMH551
Plage de mesure	30 à 80 mm (avec résolution 0,01 mm)
Alimentation	18-30 V DC (TBTS/TBTP, Supply Class 2)
Sortie analogique	4-20 mA ou 0-10 V (configurable)
Sortie numérique	PNP/NPN configurable via IO-Link
Source lumineuse	Diode laser, classe 1 selon EN/IEC 60825-1
Interface de communication	IO-Link (CEI 61131-9)
Temps de chauffe	≥ 20 minutes pour pleine performance
Modes de fonctionnement	Standard, Power, Speed (configurable)
Fonctions d'apprentissage	Single Point, Window, Two Point, suppression d'arrière-plan
Paramètres ajustables	Seuils de commutation, hystérésis, temporisations, filtre
Montage	Avec accessoires optionnels (non fournis)
Raccordement électrique	5 broches (L+, L-, OUT2 analogique, OUT1/IO-Link, IN1 laser)
Indicateurs LED	LED verte (état), jaune (OUT2), blanches (paramètres)
Entretien	Nettoyer le panneau transparent devant la lentille ; aucune réparation par l'utilisateur
Sécurité	Laser classe 1 ; éviter exposition au faisceau ; respecter les consignes de la notice
Homologations	cULus (Supply Class 2)
Documents associés	Notice d'utilisation, données techniques, IODD sur documentation.ifm.com

FOIRE AUX QUESTIONS - OMH551 IFM

Comment régler la sortie analogique (4-20 mA ou 0-10 V) ?

Appuyez sur le bouton [●] pour quitter le mode Run. Utilisez [▼] pour sélectionner [I] (4-20 mA) ou [U] (0-10 V). Maintenez [●] enfoncé 2 secondes pour valider. La LED correspondante clignote deux fois.

Comment effectuer un apprentissage de la distance pour la sortie analogique ?

Appuyez sur [●] pour quitter le mode Run. La LED [MIN] s'allume. Placez l'objet à la distance minimale, puis maintenez [●] 2 secondes. Répétez pour [MAX] avec la distance maximale. Les LED clignotent pour confirmer.

Comment verrouiller ou déverrouiller l'appareil pour éviter des modifications non souhaitées ?

Maintenez les boutons [●] et [▼] enfoncés simultanément pendant 10 secondes. La LED verte clignote puis clignote deux fois pour confirmer le verrouillage ou déverrouillage. En mode verrouillé, appuyer sur un bouton éteint la LED 0,5 seconde.

Que signifient les différentes LED ?

LED verte allumée : appareil sous tension. LED jaune (OUT2) allumée : sortie de commutation activée. LED rouge clignotante : court-circuit ou erreur. LED blanches [I] ou [U] : mode Info indiquant le réglage analogique actif.

Comment réinitialiser l'appareil aux réglages usine ?

Via les boutons : coupez l'alimentation, maintenez [●] enfoncé, remettez sous tension, relâchez [▼] puis appuyez sur [●]. La LED verte clignote deux fois. Via IO-Link : allez dans Paramètres > Réglages de base et utilisez la commande 'Réinitialiser l'application' ou 'Back to box'.

Comment désactiver le laser ?

Le laser peut être désactivé via l'entrée IN1 (broche 5) ou via IO-Link. En logique PNP, un signal Low éteint le laser ; en NPN, un signal High l'éteint. Vous pouvez aussi configurer le transmetteur sur 'Éteint' ou 'Activation avec signal externe'.

Qu'est-ce que IO-Link et comment l'utiliser ?

IO-Link est un système de communication standardisé (CEI 61131-9) pour paramétrer et diagnostiquer le capteur à distance. Il permet le réglage de tous les paramètres, la sauvegarde des données et la détection d'erreurs. Utilisez un maître IO-Link et le fichier IODD disponible sur documentation.ifm.com.

Comment nettoyer le détecteur ?

Nettoyez délicatement le panneau transparent devant la lentille avec un chiffon doux et sec. Évitez les solvants. Ne pas ouvrir le boîtier. Un nettoyage régulier prolonge la durée de vie et maintient la précision.

Comment éviter les interférences entre plusieurs détecteurs ?

Installez les détecteurs à distance suffisante les uns des autres, surtout si leurs zones de détection se croisent. Inclinez légèrement les détecteurs pour que les spots lumineux soient éloignés. Évitez les surfaces réfléchissantes dans le faisceau.

Comment choisir le mode de fonctionnement (Standard, Power, Speed) ?

Via IO-Link, allez dans Paramètres > Réglages de base > Mode. Le mode Standard offre un bon équilibre vitesse/précision. Power optimise la détection des objets noirs. Speed privilégie la vitesse de détection. Consultez le tableau de la notice pour choisir selon votre application.

MODE D'EMPLOI OMH551 IFM

Notice d'utilisation

Détecteur de distance optique

OMH551

OMH553

OMH555

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4 1.2 Avertissements 4

2 Consignes de sécurité. 5 3 Usage prévu 7

4 Fonctions 8

4.1 Désactivation du laser 8 4.2 Modes de fonctionnement 8

4.2.1 Fonctionnement 8 4.2.2 IO-Link 8

5 Montage 9

5.1 Conditions de montage 9 5.2 Accessoires de montage 9

5.3 Remarques sur le montage 9

5.3.1 Conseil / souillure et luminosité ambiant 9 5.3.2 Eviter une influence mutuelle 9 5.3.3 Orientation du détecteur en cas d'objet en mouvement 9

6 Raccordement électrique 10

6.1 Commutation PNP/NPN 10

7 Éléments de service et d'indication 11

7.1 États LED 11 7.2 États LED des paramètres 11

8 Mise en service. 13 9 Paramétrage 14

9.1 Régler la sortie analogue (I:4 à 20 mA, U:0 à 10 V) 14

9.1.1 Paramétrage au moyen des boutons de l'appareil 14 9.1.2 Paramétrage via IO-Link 14

9.2 Apprentissage de la sortie analogique 14

9.2.1 Paramétrage au moyen des boutons de l'appareil 14 9.2.2 Paramétrage via IO-Link 15

9.3 Activer OUT1 15 9.3.1 Paramétrage via IO-Link 15 9.4 Logique de sortie (PNP/NPN) 15 9.4.1 Paramétrage via IO-Link 16

9.5 Verrouiller / déverrouiller l'appareil 16

9.5.1 Paramétrage au moyen des boutons de l'appareil 16 9.5.2 Paramétrage via IO-Link 16

9.6 Affichage du réglage actuel (mode Info) 16 9.7 Remise aux réglages usine 17

9.7.1 Remise via les boutons de l'appareil 17 9.7.2 Remise via IO-Link 17

9.8 Réglages des paramètres supplémentaires via IO-Link 17

9.8.1 Temporisation à l'enclenchement 17 9.8.2 Temporisation au déclenchement 17

9.8.3 Filtre 18 9.8.4 Configuration du transmetteur 18 9.8.5 Compteur de commutation 18 9.8.6 Modes de fonctionnement 18

10 Reglage 20

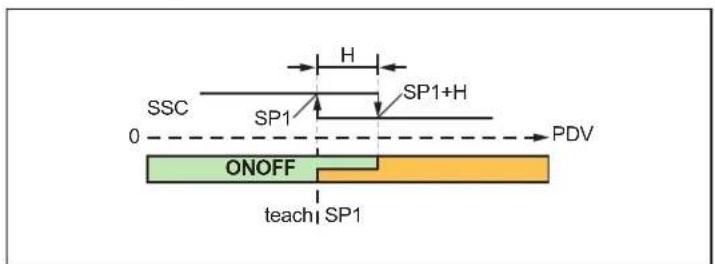

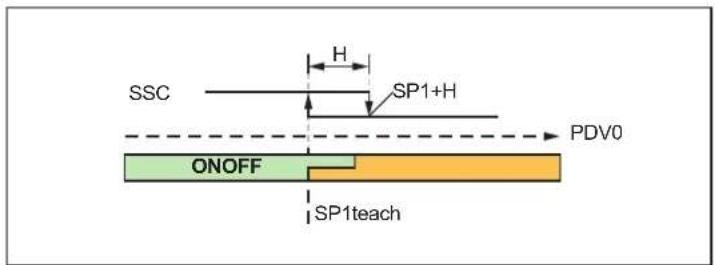

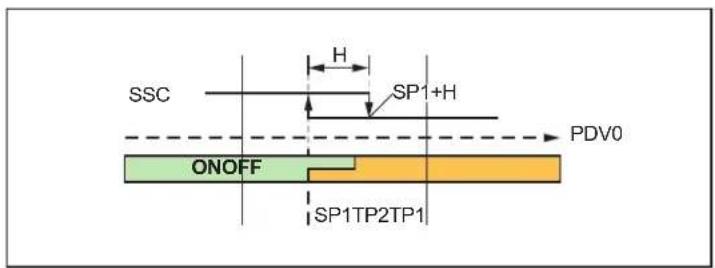

10.1 Réglage de la portée via IO-Link 20 10.1.1 Single Point Mode 20

10.1.1.1 Single Point Mode selon le profil Smart Sensor 20 10.1.1.2 Single Point Mode selon le profil Smart Sensor - Two value teach 20 10.1.1.3 Single Point Mode - Position 20 10.1.1.4 Suppression de l'arrière-plan 21

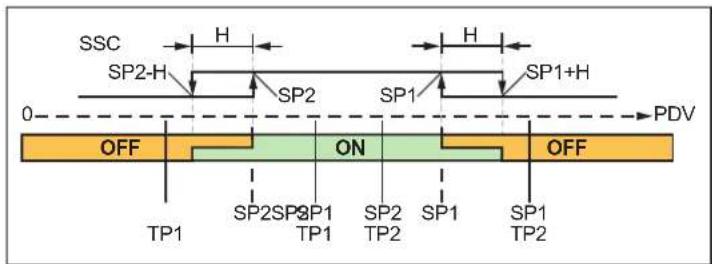

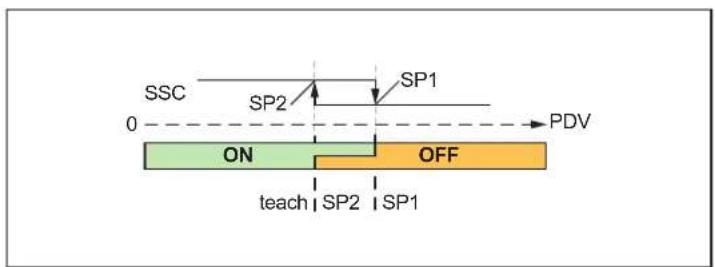

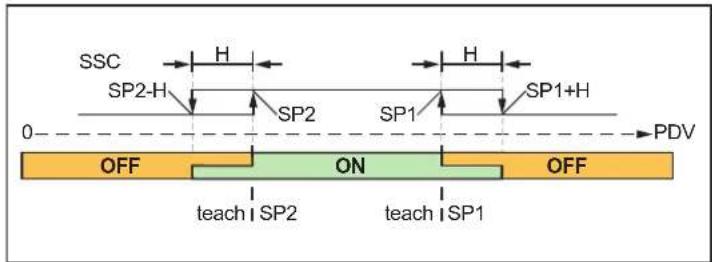

10.1.2 Mode Window 21 10.1.2.1 Window Mode - Two value teach 21 10.1.3 Mode Two Point 22

11 Correction des defaults 23 12 Entretien, réparation et élimination 24 13 Réglement usine. 25

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation. ifm.com.

1.1 Symboles utilisés

√ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

Avertissement

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

Attention

Avertissement de dommages corporels légers à modérés Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

Information importante

Avertissement sur les dommages matériels Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

Attention

Exposition au rayonnement

L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les générateurs exigences peuvent être la cause d'une exposition à un rayonnement dangereux. Utiliser uniquement les éléments de service et de réglage indiqués dans la notice d'utilisation.

Attention

Lumière laser visible; LASER DE CLASSE 1.

EN/IEC 60825-1:2007 et EN/CEI 60825-1:2014

Conforme à la norme 21 CFR 1040.10, à l'exception de la conformité à la norme CEI

60825-1 Ed. 3, comme décrit dans Laser Notice n° 56 du 8 mai 2019.

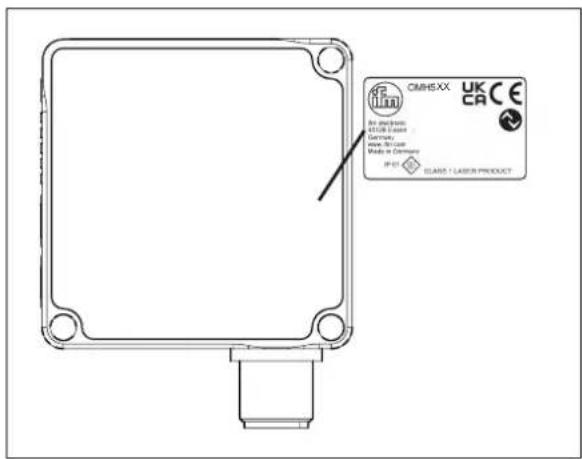

Emplacement de l'étiquette du produit Plaque indicatrice

3 Usage prévu

L'appareil est utilisé comme détecteur de distance optique.

L'appareil détecte continuellement la distance à l'objet et génère des signaux de sortie en fonction du paramétrage.

• L'appareil dispose d'une sortie analogue (4...20mA / 0...10V) ainsi que d'une sortie numérique qui est paramétrable via IO-Link.

L'appareil utilise une diode laser en tant que source lumineuse et génère un spot lumineux, ce qui permet de détecter de petits objets.

Le spot lumineux doit rencontrer l'objet ou l'arrière-plan. Des états intermédiaires peuvent mener à des valeurs mesurées erronées.

4.1 Désactivation du laser

Le laser peut être désactivé via l'entrée sur broche 5 et via IO-Link.

Signal d'entrée sur broche 5		Laser
PNP NPN
Low / non utilisée High / non utilisée Allumé
High Low Eteint

4.2.1 Fonctionnement

Le capteur mesure la distance et la transmet comme valeur analogue. L'étendue de mesure est définie par deux points. Dans ce cas, le point de départ de l'étendue de mesure est mis à [MIN] et le point final de l'étendue de mesure à [MAX].

4.2.2 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation. ifm. com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD - Input Output Device Description) pour une configuration facile Raccordement électrique standardisé
• maintenance à distance

5.1 Conditions de montage

Monter l'appareil de sorte que l'objet à détecter se trouve dans la zone de détection du détecteur.

Les objets refléchissants situés directement dans le faisceau du détecteur - même en dehors de la zone de détection - doivent être évités par le client (incliner le détecteur de ). Sinon, les valeurs mesurées peuvent être ambiguës.

Zone de détection Fiche technique

5.2 Accessoires de montage

L'appareil est fourni sans accessoires de montage.

Accessoires de montage appropriés sur www.ifm.com.

5.3.1 Conseil / souillure et lumière ambante

De préférence, les détecteurs optoelectroniques doivent être orientés avec leur lentille optique vers le bas ou parallèle au sol.

Raison :

• Les détecteurs optoelectroniques sont sensibles au rayonnement direct des sources lumineuses. Typiquement, les sources lumineuses courantes (lampes, soleil) rayonnent depuis le haut.
• Les détecteurs optoelectroniques sont sensibles aux souillures, car celles-ci réduisent la capacité de réserve.

Des dépôts de poussières peuvent être réduits par une installation vers le bas ou une installation latérale. De cette manière, les intervalles de nettoyage peuvent être prolongés.

S'assurer que les détecteurs installés avec leur optique vers le haut ne sont pas orientés vers des lucarnes ou plafonniers.

5.3.2 Éviter une influence mutuelle

Les détecteurs optoélectroniques doivent être installés à une distance suffisante les uns aux autres. Cela s'applique particulièrement si les zones de détection des détecteurs se croisent.

Raison :

• Chaque détecteur a une zone de détection. C'est-à-dire que le spot lumineux d'un détecteur peut être reçu par le détecteur voisin. Cela peut mener à la falsification des valeurs mesurées et cause des commutations intempestives.

Une influence mutuelle peut être évitée en positionnant les détecteurs légèrement inclinés. Orienter les spots lumineux de façon à ce que leurs impacts soient les plus éloignés possible l'un de l'autre.

5.3.3 Orientation du détecteur en cas d'objet en mouvement

Le détecteur doit être installé de façon à ce que l'objet soit transporté dans la zone de détection du détecteur frontalement ou frontalement.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique. Assurer l'alimentation selon TBTS, TBTP. OHxxx : cULus, Supply Class 2

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

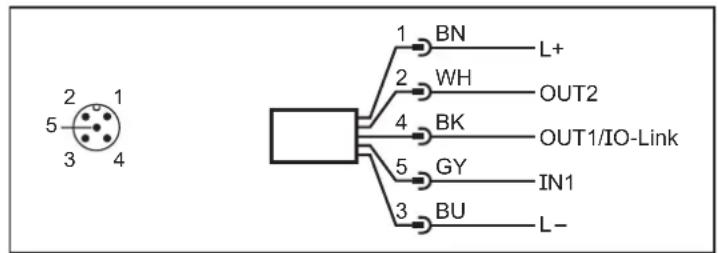

1: L+ 2: OUT2: sortie analogue 3: L- 4: OUT1: sortie de commutation ou IO-Link 5: IN1: laser activé/désactivé

6.1 Commutation pnp/npn

Les broches 2 et 4 peuvent être commutées entre les logiques PNP et NPN via IO-Link.

Ce réglage ne peut pas être effectué pour des broches individuelles, mais s'applique simultanément à toutes les broches.

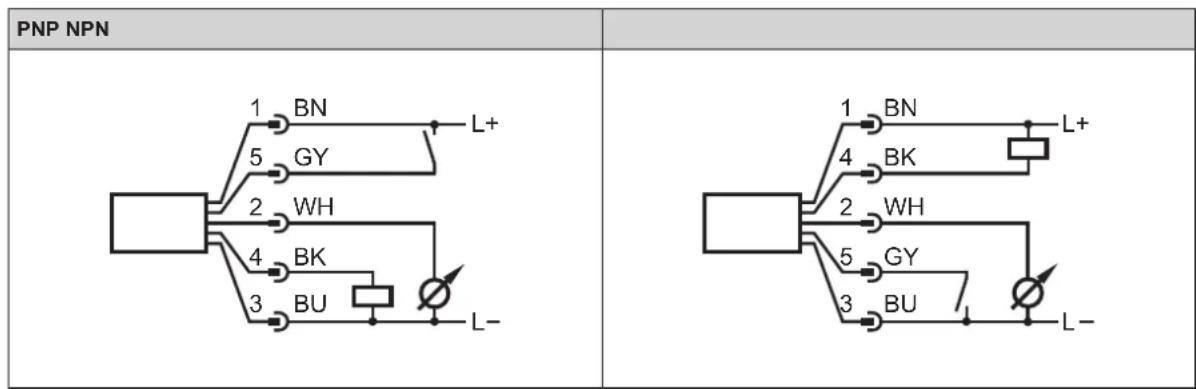

1: L+ 2: OUT2: sortie analogique 3: L- 4: OUT1: sortie de commutation ou IO-Link 5: IN1: laser activé/désactivé

7 Éléments de service et d'indication

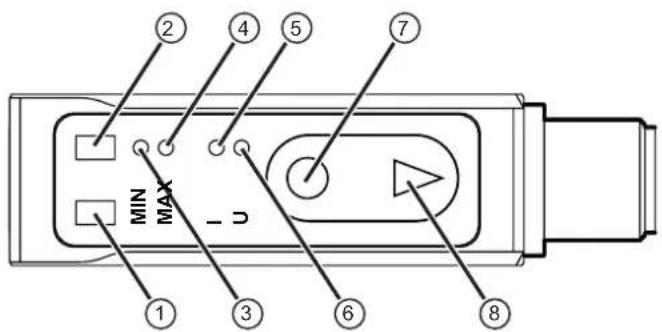

1 : 1x LED jaune État de commutation OUT2
2 : 1x LED verte LED d'état
3 : 1x LED blanche [MIN] = point de départ de l'étendue de mesure
4 : 1x LED blanche [MAX] = point final de l'étendue de mesure
5 : 1x LED blanche [l] =sortie analogique (4 à 20 mA)
6 : 1x LED blanche [U] = sortie analogique (0 à 30 V)
7 : Bouton de programmation [●] Bouton Set
8 : Bouton de programmation [▼] Bouton de navigation

7.1 États LED

Comportement des LED		Description Action
OUT2 LED d'éta
		LED d'éta allumée en verte	L'appareil est raccordé à l'alimentation en tension et est opérationnel
		LED d'éta allumée en verte, OUT2 allumée en jaune	L'appareil est OK, la sortie de commuta-tion OUT2 est activée
		LED d'éta rouge cligno-tante (1Hz), OUT2 jaune clignotante (4 Hz)	Court-circuit OUT2 Correction de defaults (→ □ 23)
		LED d'éta rouge cligno-tante (1 Hz)	Erreur (corrigible par l'opérateur) Correction de defaults (→ □ 23)
		LED d'éta allumée en rouge	Erreur grave ▷ Contacter le support ifm. Contact : www.ifm.com
		LED d'éta allumée en verte, OUT2 (8 Hz) cli-gnotante	Fonction [Find me]

7.2 États LED des paramètres

Comportement des LED		Description Action
I	U
□	□	Toutes les LED sont éteintes	L'appareil se trouve en mode Run.
Ø	Ø	[I] allumée en blanc L'apparéil est en mode Info. La sortie courant analogique (4 à 20 mA) est activée.
Ø	Ø	[U] allumée en blanc L'apparéil est en mode Info. La sortie tension analogique (0 à 30 V) est activée.

8 Mise en service

Le capteur nécessite un temps de chauffe ≥ 20 min. Les paramètres de performance spécifiés dans la fiche technique ne sont valables qu'après l'écoulement de ce temps de chauffe.

À la livraison, les paramètres sont mis aux réglages usine.

De plus, l'appareil peut être paramétré via un logiciel de paramétrage IO-Link approprié.

9 Paramétrage

Le capteur peut être paramétré via les boutons [●] et [▼], ainsi que via IO-Link.

Pendant le paramétrage, l'appareil reste en mode de fonctionnement interne. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que la modification soit validée.

La logique de sortie (PNP/NPN) ainsi que la sortie de commutation [OUT1] peuvent être réglées exclusivement via IO-Link. À la livraison, la logique de sortie est réglée à PNP, et la sortie analogique est réglée à 4 à 20mA.

9.1.1 Paramétrage au moyen des boutons de l'appareil

Appuyer sur le bouton [●] pour quitter le mode Run. La LED pour [MIN] est allumée en blanche. ▶ Naviguer avec [▼] vers [I] (sortie analogique: 4 à 20 mA) ou [U] (sortie analogique: 0 à 10 V). La LED pour [I] ou [U] est allumée en blanche. Maintenir le bouton [●] appuyé pendant 2 secondes pour régler [I] ou [U]. La LED pour [I] ou [U] clignote deux fois (50 Hz). Le capteur rentre au mode Run.

9.1.2 Paramétrage via IO-Link

Appeler [Paramètres] > [Configuration de sortie]. Sélectionner [ou2]. Régler [I / signal analogique 4 à 20 mA] ou [U / signal analogique 0 à 10 V].

9.2 Apprentissage de la sortie analogue

[min] / [ASP2] concerne la distance en fonction de la valeur minimale de courant / tension. [max] / [AEP2] concerne la distance en fonction de la valeur maximale de courant / tension.

Cela permet d'influencer la pente de la sortie analogique.

Distances minimales ([min] / [ASP2] - [max] / [AEP2])

OMH551:2mm

OMH553:7mm

OMH555:10mm

9.2.1 Paramétrage au moyen des boutons de l'appareil

Apprentissage du point de départ [MIN]:

Appuyer sur le bouton [●] pour quitter le mode Run. La LED pour [MIN] est allumée en blanche. Placer l'objet pour le point de départ analogique.

Maintenir le bouton [●] appuyé pendant 2 secondes pour l'apprentissage de [MIN]. La LED pour [MIN] clignote deux fois (50 Hz). Le capteur rentre au mode Run.

Apprentissage du point final [MAX]:

Appuyer sur le bouton [●] pour quitter le mode Run. La LED pour [MAX] est allumée en blanche. Placer l'objet pour le point final analogue. Maintenir le bouton [●] appuyé pendant 2 secondes pour l'apprentissage de [MAX]. La LED pour [MAX] clignote deux fois (50 Hz). Le capteur rentre en mode Run.

Apprentissage du point de départ [ASP2]

Appeler [Paramètres] > [Sortie analogue 2]. Sélectionner [ASP2]. Saisir la valeur de mesure pour le point de départ en mm.

Un apprentissage automatique de la valeur de mesure est également possible.

Placer I'objet pour le point de départ. ▶ Cliquer sur [Apprentissage ASP2].

Apprentissage du point final [AEP2]

Appeler [Paramètres] > [Sortie analogique 2]. Sélectionner [AEP2]. Saisir la valeur de mesure pour le point de départ en mm.

Un apprentissage automatique de la valeur de mesure est également possible.

Placer l'objet pour le point final. ▶ Cliquer sur [Apprentissage AEP2].

9.3.1 Paramétrage via IO-Link

Appeler [Paramètres] > [Configuration de sortie]. Sélectionner [ou1]. Régler [SSC1.1].

9.4 Logique de sortie (PNP/NPN)

Régler la logique de sortie pour les entrées et sorties

9.4.1 Paramétrage via IO-Link

Appeler [Paramètres] > [Réglages de base]. Sélectionner [P-n]. Régler [PnP] (commutation positive) ou [nPn] (commutation négative).

9.5.1 Paramétrage au moyen des boutons de l'appareil

Maintenir appuyés [●] et [▼] simultanément pendant 10 secondes. La LED d'état verte clignote (1 Hz). Après 10 secondes, la LED d'état verte clignote deux fois (50 Hz). Le détector est verrouillé et se remet en mode Run.

Déverrouiller :

Maintenir appuyés [●] et [▼] simultanément pendant 10 secondes. La LED d'état verte clignote (1 Hz). Après 10 secondes, la LED d'état verte clignote deux fois (50 Hz). Le détector est déverrouillé et se remet en mode Run.

Affichage du verrouillage de l'appareil :

Appuyer sur [●] ou sur [▼]. La LED d'état verte s'éteint pendant 0,5 secondes. L'appareil passe en mode Run et la LED d'état verte est allumée à nouveau en permanence.

9.5.2 Paramétrage via IO-Link

Appeler [Paramètres] > [Réglages d'affichage]. Sélectionner [Loc]. Régler [Loc] pour verrouiller et [uLoc] pour déverrouiller.

Affichage du verrouillage de l'appareil :

Appuyer sur [●] ou sur [▼]. La LED d'état verte s'éteint pendant 0,5 secondes. L'appareil passe en mode Run et la LED d'état verte est allumée à nouveau en permanence.

9.6 Affichage du réglage actuel (mode info)

Appuyer sur le bouton [] pour passer en mode Info. Les LED s'allument pendant 2 secondes selon le réglage à [I] / [U]. Le capteur rentre au mode Run.

9.7.1 Remise via les boutons de l'appareil

Déconnecter l'alimentation en tension. Maintenir appuyé [] et rétablir l'alimentation en tension. Relâcher [▼] et appuyer [●]. La LED d'état verte clignote deux fois et confirme la remise aux réglages usine.

9.7.2 Remise via io-link

Appeler [Paramètres] > [Réglages de base]. ▶ Cliquer sur la commande système [Réinitialiser l'application] ou [Back to box]. L'appareil est réinitialisé selon la méthode de remise sélectionnée.

Les deux commandes système réinitialisent l'appareil de manière différente.

[Réinitialiser l'application] : Les paramètres de l'application pour une technologie spécifique sont mis à des valeurs par défaut. Les paramètres d'identification restent inchangés. Un upload vers la mémoire de données du maître est effectué si cette option est activée dans la configuration du port du maître.

[Back-to-box] : Les paramètres de l'appareil sont remis aux réglages usine et la communication est bloquée jusqu'à la prochaine mise hors tension et sous tension. Remarque : Séparez l'appareil directement du port du maître.

9.8.1 Temporisation à l'enclenchement

Il est possible de régler une temporisation à l'enclenchement pour les deux sorties de commutation (0 à 10s).

Appeler [Paramètres] > [SSC1.1 / SSC1.2]. Sélectionner [SSC1.1 / SSC1.2 Temporisation à l'enclenchement]. Saisir une temporisation à l'enclenchement entre 0 à 10s.

Pour régler une temporisation à l'enclenchement pour [SSC1.2], il faut d'abord activer cette sortie.

9.8.2 Temporisation au déclenchement

Il est possible de régler une temporisation au déclenchement pour les deux sorties de commutation (0 à 10s).

Appeler [Paramètres] > [SSC1.1 / SSC1.2]. Sélectionner [SSC1.1 / SSC1.2 Temporisation au déclenchement]. Saisir une temporisation au déclenchement entre 0 à 10s.

Pour régler une temporisation au déclenchement pour [SSC1.2], il faut d'abord activer cette sortie.

9.8.3 Filtre

Réglage de la propriété du filtrage par rapport à la vitesse de détection.

4 options sont disponibles.

• [HIGH] (détection lente, précision)
• [Médium] (standard)
• [LOW] (detection moyenne, filtrage des impulsions parasites individuelles)
• [OFF] (détection rapide, sans filtrage)

Appeler [Paramètres] > [Signal]. Sélectionner [FILT]. Régler l'une des options.

9.8.4 Configuration du transmetteur

Réglage pour activer et désactiver l'unité émetteur.

4 options sont disponibles.

• [OFF / Éteint] (éteint en permanence)
• [ON / Activé] (activé en permanence)
• [On_ExtActive / Activation avec signal externe actif] (via l'entrée IN1 sur la broche 5)
• [PDOut / Contrôle par PDOut] (via la communication IO-Link PDOut)

Appeler [Paramètres] > [Signal]. Sélectionner [Transmitte configuration]. Régler l'une des options.

L'état de fonctionnement de l'appareil peut être modifié à l'aide de données de contrôlecommande via IO-Link (PDOut).

En cas d'interruption de la communication (COMLOST), l'appareil reste dans le dernier état de fonctionnement régle par des données de contrôle-commande valides (PDOut).

9.8.5 Compteur de commutation

Compte le nombre d'objets détectés.

Appeler [Paramètres] > [Sortie TOR 1 / Sortie TOR 2]. Sélectionner [compteur SSC1.1 / compteur SSC1.2]. Lire la valeur du compteur.

Le compteur peut être remis à zéro via la commande système [Remise à zéro du compteur]. Cette commande remet tous les compteurs à zéro.

Appeler [Paramètres] > [Configuration compteur]. ▶ Cliquer sur la commande système [Remise à zéro du compteur]. Tous les compteurs (compteur de commutation et mémoire Lo / Hi) sont remis à zéro.

9.8.6 Modes de fonctionnement

Réglage de la vitesse d'évaluation.

3 options sont disponibles : - [Standard]

• [Power] [Speed] Appeler [Paramètres] > [Réglages de base]. Sélectionner [ModE]. Régler l'une des options.

Mode de fonctionnement Vitesse Couleur de l'objet (noir)
[Standard] ++ ++
[Power] + +++
[Speed] +++ +

Dans le tableau, différentes applications sont pré-évaluées avec leurs modes de fonctionnement respectifs. L'échelle d'évaluation commence par « + » moins approprié et se poursuit jusqu'à « +++ » très approprié.

10.1 Réglage de la portée via io-link

Pour « Switchpoint Logic = 1 », « ON » et « OFF » sont inversés dans les graphiques.

Normalement ouvert: (Switchpoint Logic = 0)

SP1 Seuil de déclenchement

SP1 + H Seuil de déclenchement

Normalement ouvert: (Switchpoint Logic = 0)

SP1 = √TP1*TP2 Seuil de déclenchement

SP1 + H Seuil de déclenchement

Normalement ouvert: (Switchpoint Logic = 0)

SP1 Seuil d'enclenchement

SP2 + H Seuil de déclenchement

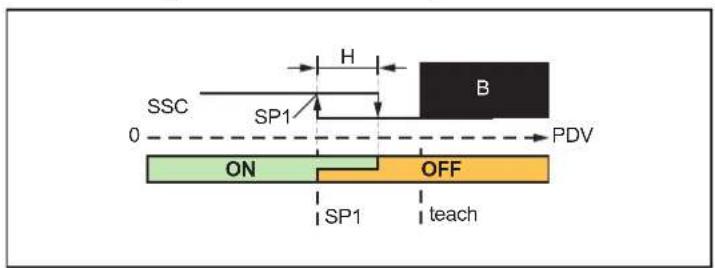

10.1.1.4 Suppression de l'arrière-plan

Normalement ouvert: (Switchpoint Logic = 0) SP1 = teach - 2*H Seuil d'enclement SP1 + H Seuil de déclenchement SP: Seuil de commutation H: Hysteresis TP: Point d'apprentissage B: Suppression de l'arrière-plan SSC: Switching Signal Channel PDV: Process Data Variable

10.1.2 Mode window

Normalement ouvert: (Switchpoint Logic = 0)

SP1 Seuil de déclenchement

SP1 + H Seuil de déclenchement

SP2 Fenêtre seuil de déclenchement

SP2 + H Fenêtre seuil d'enclenchement

Normalement ouvert: (Switchpoint Logic = 0)

SP1 = √TP1*TP2 Seuil de déclenchement

SP1 = √TP1*TP2 Seuil de déclenchement

SP2 = vTP1*TP2 Fenêtre seuil de déclenchement

SP2 + H Fenêtre seuil de déclenchement

Normalement ouvert: (Switchpoint Logic = 0)

SP1 Seuil de déclenchement

SP2 Seuil de déclenchement

SP2: Seuil de commutation

H: Hysteresis

TP: Point d'apprentissage

Cause possible Solution
Court-circuit sur la sortie de commutation OUT1 / OUT2	Vérifier le câblage
Température ambiente trop élevé	Réduire la température ambiente
Tension d'alimentation en dehors de la specifications (→ fiche technique)	Adapter la tension d'alimentation

Si l'appareil se comporte de manière inattendue ou incorrecte :

Mettre l'appareil hors tension (redémarrage) Rétablit l'état de livraison (via IO-Link)

Si les problèmes persistent :

Contacter le support ifm à l'adresse www.ifm.com.

12 Entretien, réparation et élimination

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Dégager le panneau transparent situé devant la lentille de tout encrassement. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.

13 Réglage usine

Paramètres IO-Link	Fonction de para-mêtres	Plage de réglage Réglage usine Propre réglage
[P-n] Polarité de sortie [PN]	[NPN]	PNP
[Mode] Mode de fonctionnement	[Standard][Power][Speed]	Standard
[SSC1.1 Param Sp1] Seuil de commutation 1 (3000 à 8000) * 0,01(OMH551)(5000 à 20000) * 0,01(OMH553)(500 à 5000) * 0,1(OMH555)	8000 (OMH551)20000 (OMH553)5000 (OMH555)
[SSC1.1 Param Sp2] Seuil de commutation 2 (3000 à 8000) * 0,01(OMH551)(5000 à 20000) * 0,01(OMH553)(500 à 5000) * 0,1(OMH555)	3000 (OMH551)5000 (OMH553)500 (OMH555)
[SSC1.1 Config Logik] Logique de sortie de commutation	0 : [High actif]1 : [Low Actif]	0
[SSC1.1 Config Mode] Môdes de fonctionnement du seuil de com-mutation	0 : [Déscienté]1 : [Single Point]2 : [Window]3 : [TwoPoint]	1
[SSC1.1 Config Hyst] Hystérésis (10 à 500) * 0,01(OMH551)(10 à 500) * 0,01(OMH553)(10 à 500) * 0,1(OMH555)	20 (OMH551)20 (OMH553)20 (OMH555)
[SSC1.2 Param Sp1] Seuil de commutation 1 (3000 à 8000) * 0,01(OMH551)(5000 à 20000) * 0,01(OMH553)(500 à 5000) * 0,1(OMH555)	8000 (OMH551)2000 (OMH553)5000 (OMH555)
[SSC1.2 Param Sp2] Seuil de commutation 2 (3000 à 8000) * 0,01(OMH551)(5000 à 20000) * 0,01(OMH553)(500 à 5000) * 0,1(OMH555)	3000 (OMH551)5000(OMH553)500 (OMH555)
[SSC1.2 Config Logik] Logique de sortie de commutation	0 : [High actif]1 : [Low Actif]	0
[SSC1.2 Config Mode] Môdes de fonctionnement du seuil de com-mutation	0 : [Déscienté]1 : [Single Point]2 : [Window]3 : [TwoPoint]	1
[SSC1.2 Config Hyst] Hystérésis (10 à 500) * 0,01(OMH551)(10 à 500) * 0,01(OMH553)(10 à 500) * 0,1(OMH555)	20 (OMH551)20 (OMH553)20 (OMH555
[SSC1.1 Temporisation à l'enclenchement] Temporisation à l'en-clenchement	(0 à 10000) * 0,001 0
[SSC1.1 Temporisation au déclenchement] Temporisation au déclenchement	(0 à 10000) * 0,001 0

Paramètres IO-Link	Fonction de para-mêtres	Plage de réglage Rég	glage usine Propre réglage
[SSC1.2 Temporisation à l'enclenchement]	Temporisation à l'en-clenchement	(0 à 10000) * 0,001 0
[SSC1.2 Temporisation au déclenchement]	Temporisation au dé-clenchement	(0 à 10000) * 0,001 0
[FILT] Filtrage des valeurs	des mesure	0 : [OFF]1 : [LOW]2 : [Medi]3 : [HIGH]	2
[Loc] Verrouillage de la manipulation ext.	ma-nipulation ext.	0 : [Loc]1 : [uLoc]	1
[ou2] Configuration de sortie	sortie 1 : [Signal analogique]	4 à 20mA2 : [Signal analogique 0 à 10V]	1
[ASP2] Valeur minimale	de la sortie analogue	(3000 à 8000) * 0,01 (OMH551)(5000 à 20000) * 0,01 (OMH553)(500 à 5000) * 0,1 (OMH555)	3000 (OMH551)5000 (OMH553)500 (OMH555)
[AEP2] Valeur maximale	de la sortie analogue	(3000 à 8000) * 0,01 (OMH551)(5000 à 20000) * 0,01 (OMH553)(500 à 5000) * 0,1 (OMH555)	8000 (OMH551)20000 (OMH553)5000 (OMH555)
[Configuration du transmetteur]	Commande de désacti-vation de l'émetteur	0 : [Eteinte]1 : [Activé]3 : [On_ExtActive]4 : [PDOut]	4
