Type de produit	Télémètre laser optique
Marque	IFM
Modèle	OMH553
Source lumineuse	Diode laser, classe 1 (EN 60825-1)
Portée de mesure	50 à 200 mm (réglable)
Sortie analogique	4-20 mA ou 0-10 V (sélectionnable)
Sortie numérique	IO-Link (OUT1) ou commutation PNP/NPN
Alimentation	18-30 VDC, TBTS/TBTP, cULus Class 2
Consommation électrique	< 100 mA (estimation)
Temps de chauffe	≥ 20 minutes
Raccordement	5 broches : L+, L-, OUT2 (analogique), OUT1 (IO-Link), IN1 (activation laser)
Indicateurs LED	1x verte (état), 1x jaune (OUT2), 3x blanches (MIN, MAX, I/U)
Paramétrage	Boutons [●] et [▼] ou via IO-Link
Modes de fonctionnement	Single Point, Window, Two Point ; Standard/Power/Speed
Filtrage	OFF, LOW, Medium (MEdi), HIGH
Temporisations	Enclenchement et déclenchement (0-10 s)
IO-Link	CEI 61131-9, IODD disponible, data storage
Entretien	Nettoyer la fenêtre optique avec un chiffon doux
Sécurité	Laser classe 1 ; respecter les consignes d'utilisation
Réparabilité	Réparation par le fabricant uniquement

FOIRE AUX QUESTIONS - OMH553 IFM

Comment régler la sortie analogique ?

Appuyez sur le bouton [●] pour sortir du mode Run, naviguez avec [▼] vers l'icône [I] (4-20 mA) ou [U] (0-10 V), puis maintenez [●] enfoncé pendant 2 secondes. La LED clignote pour confirmer. Vous pouvez également le faire via IO-Link dans les paramètres de sortie.

Comment désactiver le laser ?

Le laser peut être désactivé via l'entrée sur broche 5 (IN1) ou via IO-Link. Pour la broche 5, appliquez un signal High en logique PNP ou Low en logique NPN pour éteindre le laser. En IO-Link, réglez le paramètre Configuration du transmetteur sur OFF.

Que faire si la LED d'état clignote en rouge ?

Une LED d'état rouge clignotante (1 Hz) indique une erreur corrigible par l'opérateur, par exemple un court-circuit ou une tension incorrecte. Vérifiez le câblage, la température ambiante et la tension d'alimentation. Si le problème persiste, contactez le support IFM.

Comment verrouiller ou déverrouiller les touches ?

Pour verrouiller, maintenez enfoncés les boutons [●] et [▼] simultanément pendant 10 secondes jusqu'à ce que la LED verte clignote deux fois. Pour déverrouiller, répétez la même opération. Vous pouvez aussi utiliser IO-Link avec le paramètre Loc.

Quelle est la portée du télémètre OMH553 ?

La portée de mesure réglable est de 50 à 200 mm. Les valeurs par défaut en usine sont : point de départ (MIN) à 50 mm et point final (MAX) à 200 mm. La distance minimale entre les deux points est de 7 mm.

Comment effectuer un apprentissage des points analogiques (teach) ?

Placez l'objet à la distance souhaitée pour le point de départ, appuyez sur [●] pour entrer en mode réglage, sélectionnez [MIN] avec [▼], puis maintenez [●] enfoncé 2 secondes. Faites de même pour [MAX]. Via IO-Link, utilisez les paramètres ASP2 et AEP2 avec la fonction d'apprentissage automatique.

Comment réinitialiser l'appareil aux réglages usine ?

Via les boutons : coupez l'alimentation, maintenez [▼] enfoncé, remettez sous tension, relâchez [▼] et appuyez sur [●]. La LED verte clignote deux fois. Via IO-Link, utilisez les commandes système Réinitialiser l'application ou Back to box.

Quels sont les modes de fonctionnement disponibles ?

L'appareil propose trois modes de commutation : Single Point (seuil unique), Window (fenêtre) et Two Point (deux seuils). De plus, trois vitesses d'évaluation sont disponibles : Standard, Power (pour objets noirs) et Speed (pour détection rapide).

Comment configurer une temporisation ?

Les temporisations à l'enclenchement et au déclenchement sont réglables de 0 à 10 s via IO-Link. Accédez à Paramètres > SSC1.1/SSC1.2 > Temporisation et saisissez la valeur en millisecondes (0-10000). Les temporisations s'appliquent à chaque sortie de commutation.

Puis-je utiliser l'appareil avec un système IO-Link ?

Oui, l'appareil est compatible IO-Link selon la norme CEI 61131-9. Il transmet les valeurs de mesure, les paramètres et les diagnostics. Le fichier IODD (Input Output Device Description) est disponible sur le site IFM. La fonction Data Storage permet la sauvegarde et le remplacement automatique des paramètres.

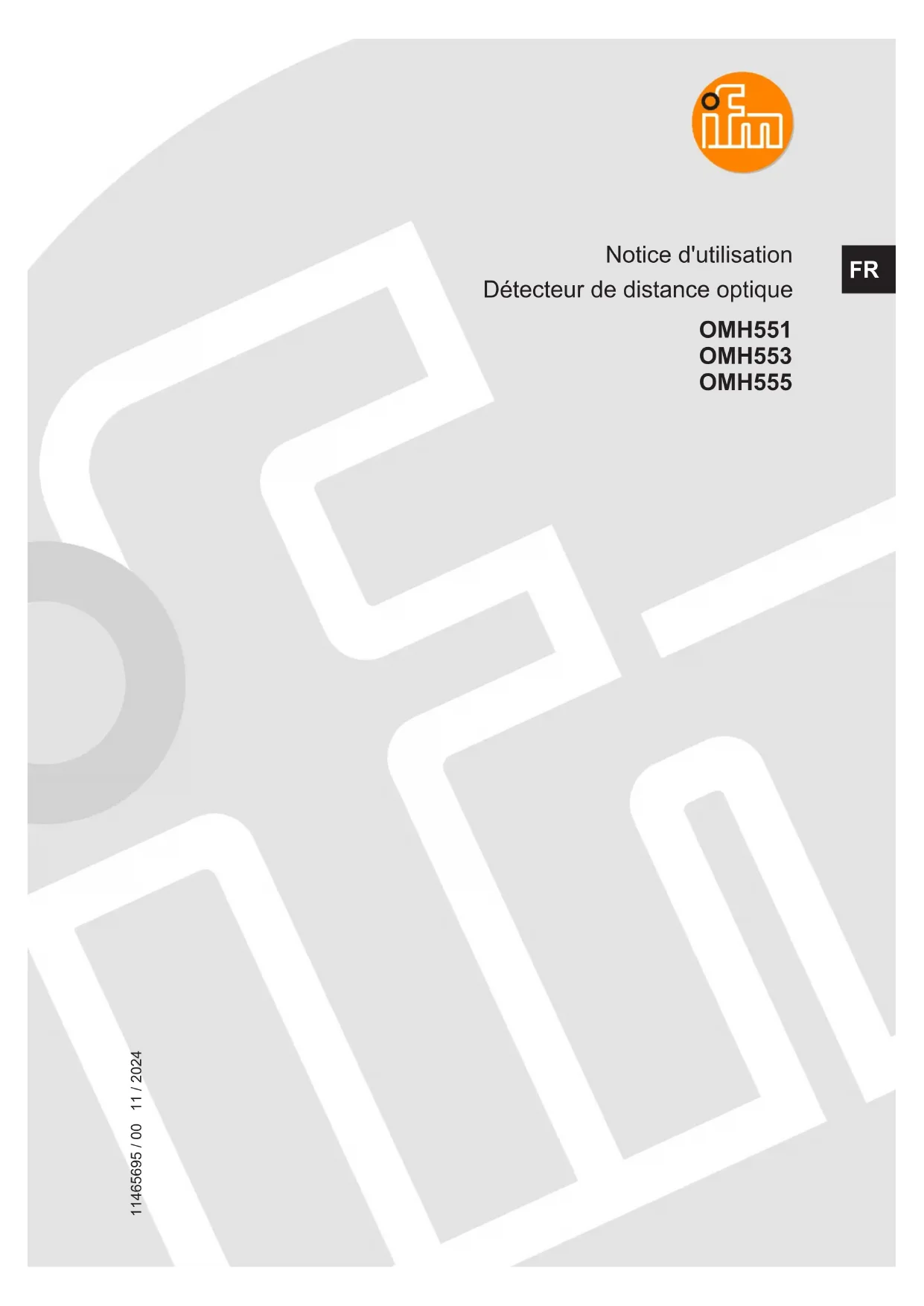

MODE D'EMPLOI OMH553 IFM

Notice d'utilisation

Détecteur de distance optique

OMH551

OMH553

OMH555

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4 1.2 Avertissements 4

2 Consignes de sécurité.... 5 3 Usage prévu.... 7 4 Fonctions.... 8

4.1 Désactivation du laser.... 8 4.2 Modes de fonctionnement.... 8

4.2.1 Fonctionnement 8 4.2.2 IO-Link 8

5 Montage 9

5.1 Conditions de montage 9 5.2 Accessoires de montage... 9 5.3 Remarques sur le montage... 9

5.3.1 Conseil : souillure et lumière ambiante 9 5.3.2 Eviter une influence mutuelle 9 5.3.3 Orientation du détecteur en cas d'objet en mouvement.... 9

6 Raccordement électrique 10

6.1 Commutation PNP/NPN 10

7 Éléments de service et d'indication 11

7.1 États LED 11 7.2 États LED des paramètres 11

8 Mise en service.... 13 9 Paramétrage.... 14

9.1 Régler la sortie analogique (I : 4 à 20 mA, U : 0 à 10 V)..... 14

9.1.1 Paramétrage au moyen des boutons de l'appareil 14 9.1.2 Paramétrage via IO-Link 14

9.2 Apprentissage de la sortie analogique 14

9.2.1 Paramétrage au moyen des boutons de l'appareil 14 9.2.2 Paramétrage via IO-Link 15

9.3 Activer OUT1 15

9.3.1 Paramétrage via IO-Link 15 9.4 Logique de sortie (PNP/NPN) 15 9.4.1 Paramétrage via IO-Link 16

9.5 Verrouiller / déverrouiller l'appareil 16

9.5.1 Paramétrage au moyen des boutons de l'appareil 16 9.5.2 Paramétrage via IO-Link 16

9.6 Affichage du réglage actuel (mode Info) 16 9.7 Remise aux réglages usine.... 17

9.7.1 Remise via les boutons de l'appareil 17 9.7.2 Remise via IO-Link 17

9.8 Réglages des paramètres supplémentaires via IO-Link 17

9.8.1 Temporisation à l'enclenchement 17 9.8.2 Temporisation au déclenchement 17 9.8.3 Filtre 18 9.8.4 Configuration du transmetteur 18 9.8.5 Compteur de commutation 18 9.8.6 Modes de fonctionnement 18

10 Réglage 20

10.1 Réglage de la portée via IO-Link.... 20 10.1.1 Single Point Mode.... 20

10.1.1.1 Single Point Mode selon le profil Smart Sensor.... 20 10.1.1.2 Single Point Mode selon le profil Smart Sensor - Two value teach..... 20 10.1.1.3 Single Point Mode - Position 20 10.1.1.4 Suppression de l'arrière-plan 21

10.1.2 Mode Window 21 10.1.2.1 Window Mode - Two value teach 21 10.1.3 Mode Two Point 22

11. Correction de défauts 23 12. Entretien, réparation et élimination 24 13. Réglage usine... 25

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation. ifm.com.

1.1 Symboles utilisés

Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

Avertissement

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

Attention

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

Information importante

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

Attention

Exposition au rayonnement

L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peut être la cause d'une exposition à un rayonnement dangereux. ▶ Utiliser uniquement les éléments de service et de réglage indiqués dans la notice d'utilisation.

Attention

Lumière laser visible; LASER DE CLASSE 1.

EN/IEC 60825-1 : 2007 et EN/CEI 60825-1 : 2014

Conforme à la norme 21 CFR 1040.10, à l'exception de la conformité à la norme CEI 60825-1 Ed. 3, comme décrit dans Laser Notice n° 56 du 8 mai 2019.

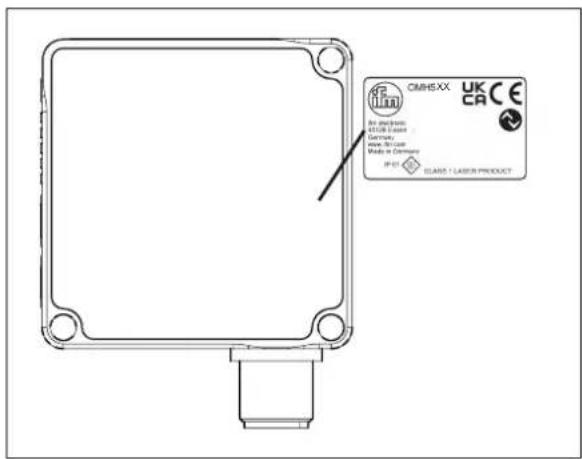

Emplacement de l'étiquette du produit Plaque indicatrice

L'appareil est utilisé comme détecteur de distance optique.

L'appareil détecte continuellement la distance à l'objet et génère des signaux de sortie en fonction du paramétrage.

L'appareil dispose d'une sortie analogique (4...20mA / 0...10V) ainsi que d'une sortie numérique qui est paramétrable via IO-Link.

L'appareil utilise une diode laser en tant que source lumineuse et génère un spot lumineux, ce qui permet de détecter de petits objets.

Le spot lumineux doit rencontrer l'objet ou l'arrière-plan. Des états intermédiaires peuvent mener à des valeurs mesurées erronées.

4.1 Désactivation du laser

Le laser peut être désactivé via l'entrée sur broche 5 et via IO-Link.

Signal d'entrée sur broche 5		Laser
PNP NPN
Low / non utilisée High / non utilisée Allumé
High Low Eteint

4.2.1 Fonctionnement

Le capteur mesure la distance et la transmet comme valeur analogique. L'étendue de mesure est définie par deux points. Dans ce cas, le point de départ de l'étendue de mesure est mis à [MIN] et le point final de l'étendue de mesure à [MAX].

4.2.2 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation. ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile • Raccordement électrique standardisé
• maintenance à distance

5.1 Conditions de montage

Monter l'appareil de sorte que l'objet à détecter se trouve dans la zone de détection du détecteur.

Les objets réfléchissants situés directement dans le faisceau du détecteur – même en dehors de la zone de détection – doivent être évités par le client (incliner le détecteur de 10°). Sinon, les valeurs mesurées peuvent être ambiguës.

Zone de détection → Fiche technique

5.2 Accessoires de montage

L'appareil est fourni sans accessoires de montage.

Accessoires de montage appropriés sur www.ifm.com.

5.3.1 Conseil / souillure et lumière ambiante

De préférence, les détecteurs optoélectroniques doivent être orientés avec leur lentille optique vers le bas ou parallèle au sol.

Raison :

• Les détecteurs optoélectroniques sont sensibles au rayonnement direct des sources lumineuses. Typiquement, les sources lumineuses courantes (lampes, soleil) rayonnent depuis le haut.
• Les détecteurs optoélectroniques sont sensibles aux souillures, car celles-ci réduisent la capacité de réserve.

Des dépôts de poussières peuvent être réduits par une installation vers le bas ou une installation latérale. De cette manière, les intervalles de nettoyage peuvent être prolongés.

S'assurer que les détecteurs installés avec leur optique vers le haut ne sont pas orientés vers des lucarnes ou plafonniers.

5.3.2 Éviter une influence mutuelle

Les détecteurs optoélectroniques doivent être installés à une distance suffisante les uns aux autres. Cela s'applique particulièrement si les zones de détection des détecteurs se croisent.

Raison :

- Chaque détecteur a une zone de détection. C'est-à-dire que le spot lumineux d'un détecteur peut être reçu par le détecteur voisin. Cela peut mener à la falsification des valeurs mesurées et causer des commutations intempestives.

Une influence mutuelle peut être évitée en positionnant les détecteurs légèrement inclinés. Orientez les spots lumineux de façon à ce que leurs impacts soient les plus éloignés possible l'un de l'autre.

5.3.3 Orientation du détecteur en cas d'objet en mouvement

Le détecteur doit être installé de façon à ce que l'objet soit transporté dans la zone de détection du détecteur latéralement ou frontalement.

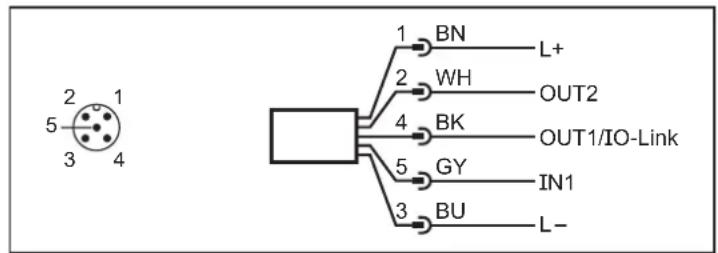

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique. ▶ Assurer l'alimentation selon TBTS, TBTP. OMHxxx : cULus, Supply Class 2

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

1 : L+ 2 : OUT2 : sortie analogique 3 : L- 4 : OUT1 : sortie de commutation ou IO-Link 5 : IN1 : laser activé / désactivé

6.1 Commutation pnp/npn

Les broches 2 et 4 peuvent être commutées entre les logiques PNP et NPN via IO-Link.

Ce réglage ne peut pas être effectué pour des broches individuelles, mais s'applique simultanément à toutes les broches.

PNP NPN

1 : L+ 2 : OUT2 : sortie analogique 3 : L- 4 : OUT1 : sortie de commutation ou IO-Link 5 : IN1 : laser activé / désactivé

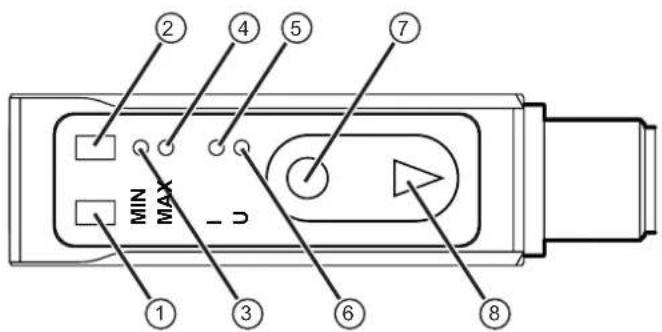

7 Éléments de service et d'indication

1 : 1x LED jaune Etat de commutation OUT2
2 : 1x LED verte LED d’état
3 : 1x LED blanche [MIN] = point de départ de l’étendue de mesure
4 : 1x LED blanche [MAX] = point final de l’étendue de mesure
5 : 1x LED blanche [l] =sortie analogique (4 à 20 mA)
6 : 1x LED blanche [U] = sortie analogique (0 à 30 V)
7 : Bouton de programmation [●] Bouton Set
8 : Bouton de programmation [▼] Bouton de navigation

7.1 États LED

Comportement des LED		Description Action
OUT2 LED d’état
		LED d’état allumée en verte	L’appareil est raccordé à l’alimentation en tension et est opérationnel
		LED d’état allumée en verte, OUT2 allumée en jaune	L’appareil est OK, la sortie de commutation OUT2 est activée
		LED d’état rouge clignotante (1Hz), OUT2 jaune clignotante (4 Hz)	Court-circuit OUT2Correction de défauts (→ 23)
		LED d’état rouge clignotante (1 Hz)	Erreur (corrigible par l’opérateur)Correction de défauts (→ 23)
		LED d’état allumée en rouge	Erreur grave► Contacter le support ifm. Contact :www.ifm.com
		LED d’état allumée en verte, OUT2 (8 Hz) cli-gnotante	Fonction [Find me]

7.2 États LED des paramètres

Comportement des LED		Description Action
I	U
		Toutes les LED sont éteintes[I] allumée en blanc L'appareil est en mode Info.La sortie courant analogique (4 à 20 mA) est activée.	L'appareil se trouve en mode Run.
		[U] allumée en blanc L'appareil est en mode Info.La sortie tension analogique (0 à 30 V) est activée.

8 Mise en service

Le capteur nécessite un temps de chauffe ≥ 20 min. Les paramètres de performance spécifiés dans la fiche technique ne sont valables qu'après l'écoulement de ce temps de chauffe.

À la livraison, les paramètres sont mis aux réglages usine.

De plus, l'appareil peut être paramétré via un logiciel de paramétrage IO-Link approprié.

9 Paramétrage

Le capteur peut être paramétré via les boutons [●] et [▼], ainsi que via IO-Link.

Pendant le paramétrage, l'appareil reste en mode de fonctionnement interne. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que la modification soit validée.

La logique de sortie (PNP/NPN) ainsi que la sortie de commutation [OUT1] peuvent être réglées exclusivement via IO-Link. À la livraison, la logique de sortie est réglée à PNP, et la sortie analogique est réglée à 4 à 20mA.

9.1.1 Paramétrage au moyen des boutons de l'appareil

▶ Appuyer sur le bouton [●] pour quitter le mode Run. ▶ La LED pour [MIN] est allumée en blanche. ▶ Naviguer avec [▼] vers [I] (sortie analogique : 4 à 20 mA) ou [U] (sortie analogique : 0 à 10 V). ▷ La LED pour [I] ou [U] est allumée en blanche. Maintenir le bouton [●] appuyé pendant 2 secondes pour régler [I] ou [U]. ▷ La LED pour [I] ou [U] clignote deux fois (50 Hz). ▷ Le capteur rentre au mode Run.

9.1.2 Paramétrage via IO-Link

▶ Appeler [Paramètres] > [Configuration de sortie]. ▶ Sélectionner [ou2]. ▶ Régler [I / signal analogique 4 à 20 mA] ou [U / signal analogique 0 à 10 V].

9.2 Apprentissage de la sortie analogique

[min] / [ASP2] concerne la distance en fonction de la valeur minimale de courant / tension. [max] / [AEP2] concerne la distance en fonction de la valeur maximale de courant / tension.

Cela permet d'influencer la pente de la sortie analogique.

Distances minimales ([min] / [ASP2] <-> [max] / [AEP2])

OMH551 : 2 mm

OMH553 : 7 mm

OMH555 : 10 mm

Apprentissage du point de départ [MIN] :

Appuyer sur le bouton [●] pour quitter le mode Run. ▷ La LED pour [MIN] est allumée en blanche. Placer l'objet pour le point de départ analogique.

Maintenir le bouton [●] appuyé pendant 2 secondes pour l'apprentissage de [MIN]. ▷ La LED pour [MIN] clignote deux fois (50 Hz). ▷ Le capteur rentre en mode Run.

Apprentissage du point final [MAX] :

▶ Appuyer sur le bouton [●] pour quitter le mode Run. ▶ La LED pour [MAX] est allumée en blanche. Placer l'objet pour le point final analogique. Maintenir le bouton [●] appuyé pendant 2 secondes pour l'apprentissage de [MAX]. ▷ La LED pour [MAX] clignote deux fois (50 Hz). ▷ Le capteur rentre en mode Run.

Apprentissage du point de départ [ASP2] :

▶ Appeler [Paramètres] > [Sortie analogique 2]. ▶ Sélectionner [ASP2]. Saisir la valeur de mesure pour le point de départ en mm.

Un apprentissage automatique de la valeur de mesure est également possible.

Placer l'objet pour le point de départ. ▶ Cliquer sur [Apprentissage ASP2].

Apprentissage du point final [AEP2] :

▶ Appeler [Paramètres] > [Sortie analogique 2]. ▶ Sélectionner [AEP2]. ▶ Saisir la valeur de mesure pour le point de départ en mm.

Un apprentissage automatique de la valeur de mesure est également possible.

▶ Placer l'objet pour le point final. ▶ Cliquer sur [Apprentissage AEP2].

9.3.1 Paramétrage via IO-Link

▶ Appeler [Paramètres] > [Configuration de sortie]. ▶ Sélectionner [ou1]. ▶ Régler [SSC1.1].

9.4 Logique de sortie (PNP/NPN)

Régler la logique de sortie pour les entrées et sorties

9.4.1 Paramétrage via IO-Link

▶ Appeler [Paramètres] > [Réglages de base]. ▶ Sélectionner [P-n]. ▶ Régler [PnP] (commutation positive) ou [nPn] (commutation négative).

Verrouiller :

▶ Maintenir appuyés [●] et [▼] simultanément pendant 10 secondes. ▷ La LED d'état verte clignote (1 Hz). Après 10 secondes, la LED d'état verte clignote deux fois (50 Hz). ▷ Le détecteur est verrouillé et se remet en mode Run.

Déverrouiller :

▶ Maintenir appuyés [●] et [▼] simultanément pendant 10 secondes. ▷ La LED d'état verte clignote (1 Hz). Après 10 secondes, la LED d'état verte clignote deux fois (50 Hz). ▷ Le détecteur est déverrouillé et se remet en mode Run.

Affichage du verrouillage de l'appareil :

▶ Appuyer sur [●] ou sur [▼]. ▶ La LED d'état verte s'éteint pendant 0,5 secondes. L'appareil passe en mode Run et la LED d'état verte est allumée à nouveau en permanence.

9.5.2 Paramétrage via IO-Link

Appeler [Paramètres] > [Réglages d'affichage]. ▶ Sélectionner [Loc]. ▶ Régler [Loc] pour verrouiller et [uLoc] pour déverrouiller.

Affichage du verrouillage de l'appareil :

▶ Appuyer sur [●] ou sur [▼]. La LED d'état verte s'éteint pendant 0,5 secondes. L'appareil passe en mode Run et la LED d'état verte est allumée à nouveau en permanence.

9.6 Affichage du réglage actuel (mode info)

▶ Appuyer sur le bouton [▼] pour passer en mode Info. Les LED s'allument pendant 2 secondes selon le réglage à [I] / [U]. ▷ Le capteur rentre au mode Run.

9.7.1 Remise via les boutons de l'appareil

▶ Déconnecter l'alimentation en tension. Maintenir appuyé [▼] et rétablir l'alimentation en tension. ▶ Rélâcher [▼] et appuyer [●]. La LED d'état verte clignote deux fois et confirme la remise aux réglages usine.

9.7.2 Remise via io-link

▶ Appeler [Paramètres] > [Réglages de base]. ▶ Cliquer sur la commande système [Réinitialiser l'application] ou [Back to box]. L'appareil est réinitialisé selon la méthode de remise sélectionnée.

Les deux commandes système réinitialisent l'appareil de manière différente.

[Réinitialiser l'application] : Les paramètres de l'application pour une technologie spécifique sont mis à des valeurs par défaut. Les paramètres d'identification restent inchangés. Un upload vers la mémoire de données du maître est effectué si cette option est activée dans la configuration du port du maître.

[Back-to-box] : Les paramètres de l'appareil sont remis aux réglages usine et la communication est bloquée jusqu'à la prochaine mise hors tension et sous tension. Remarque : Séparez l'appareil directement du port du maître.

9.8.1 Temporisation à l'enclenchement

Il est possible de régler une temporisation à l'enclenchement pour les deux sorties de commutation (0 à 10s).

▶ Appeler [Paramètres] > [SSC1.1 / SSC1.2]. ▶ Sélectionner [SSC1.1 / SSC1.2 Temporisation à l'enclenchement]. Saisir une temporisation à l'enclenchement entre 0 à 10s.

Pour régler une temporisation à l'enclenchement pour [SSC1.2], il faut d'abord activer cette sortie.

9.8.2 Temporisation au déclenchement

Il est possible de régler une temporisation au déclenchement pour les deux sorties de commutation (0 à 10s).

▶ Appeler [Paramètres] > [SSC1.1 / SSC1.2]. ▶ Sélectionner [SSC1.1 / SSC1.2 Temporisation au déclenchement]. Saisir une temporisation au déclenchement entre 0 à 10s.

Pour régler une temporisation au déclenchement pour [SSC1.2], il faut d'abord activer cette sortie.

9.8.3 Filtre

Réglage de la propriété du filtre par rapport à la vitesse de détection.

4 options sont disponibles.

• [HIGH] (détection lente, précision) • [MEDIUM] (standard) - [LOW] (détection moyenne, filtrage des impulsions parasites individuelles) • [OFF] (détection rapide, sans filtrage) ▶ Appeler [Paramètres] > [Signal]. ▶ Sélectionner [FILT]. ▶ Régler l'une des options.

9.8.4 Configuration du transmetteur

Réglage pour activer et désactiver l'unité émetteur.

4 options sont disponibles.

• [OFF / Eteint] (éteint en permanence) • [ON / Activé] (activé en permanence) • [On_ExtActive / Activation avec signal externe actif] (via l'entrée IN1 sur la broche 5) • [PDOut / Contrôlé par PDOut] (via la communication IO-Link PDOut)

▶ Appeler [Paramètres] > [Signal]. ▶ Sélectionner [Transmitte configuration]. ▶ Régler l'une des options.

L'état de fonctionnement de l'appareil peut être modifié à l'aide de données de contrôle-commande via IO-Link (PDOut).

En cas d'interruption de la communication (COMLOST), l'appareil reste dans le dernier état de fonctionnement réglé par des données de contrôle-commande valides (PDOut).

9.8.5 Compteur de commutation

Compte le nombre d'objets détectés.

Appeler [Paramètres] > [Sortie TOR 1 / Sortie TOR 2]. ▶ Sélectionner [compteur SSC1.1 / compteur SSC1.2]. ▶ Lire la valeur du compteur.

Le compteur peut être remis à zéro via la commande système [Remise à zéro du compteur]. Cette commande remet tous les compteurs à zéro.

▶ Appeler [Paramètres] > [Configuration compteur]. ▶ Cliquer sur la commande système [Remise à zéro du compteur]. Tous les compteurs (compteur de commutation et mémoire Lo / Hi) sont remis à zéro.

9.8.6 Modes de fonctionnement

Réglage de la vitesse d'évaluation.

3 options sont disponibles :

• [Standard]

• [Power] • [Speed]

▶ Appeler [Paramètres] > [Réglages de base]. ▶ Sélectionner [Mode]. ▶ Régler l'une des options.

Mode de fonctionnement Vitesse Couleur de l'objet (noir)
[Standard] ++ ++
[Power] + +++
[Speed] +++ +

Dans le tableau, différentes applications sont pré-évaluées avec leurs modes de fonctionnement respectifs. L'échelle d'évaluation commence par « + » moins approprié et se poursuit jusqu'à « +++ » très approprié.

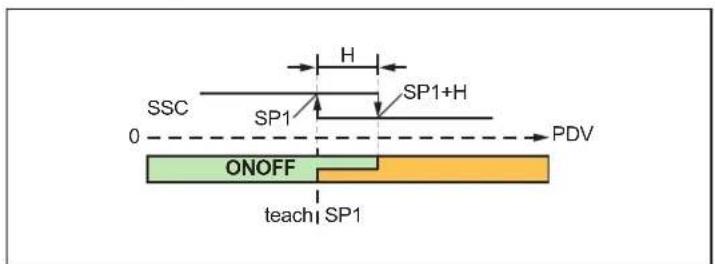

10.1 Réglage de la portée via io-link

Pour « Switchpoint Logic = 1 », « ON » et « OFF » sont inversés dans les graphiques.

SSC active : PDV ≥ SP1

SSC inactive : PDV ≤ SP1 + H

Normalement ouvert : (Switchpoint Logic = 0)

SP1 Seuil d'enclenchement

SP1 + H Seuil de déclenchement

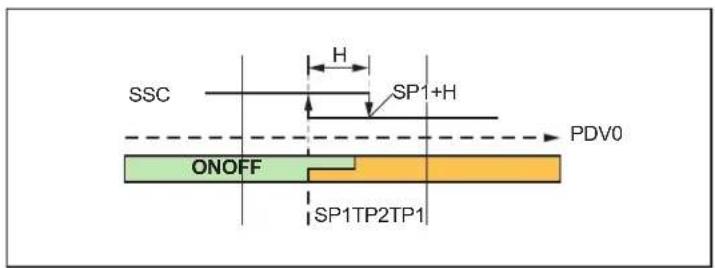

Normalement ouvert : (Switchpoint Logic = 0)

SP1 = √TP1*TP2 Seuil d'enclenchement

SP1 + H Seuil de déclenchement

Normalement ouvert : (Switchpoint Logic = 0)

SP1 Seuil d'enclenchement

SP2 + H Seuil de déclenchement

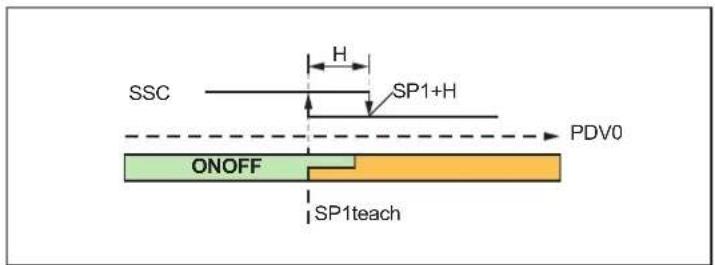

10.1.1.4 Suppression de l'arrière-plan

Normalement ouvert : (Switchpoint Logic = 0)

SP1 = teach - 2*H Seuil d'enclenchement

SP1 + H Seuil de déclenchement

SP : Seuil de commutation

H : Hystérésis

TP : Point d'apprentissage

B : Suppression de l'arrière-plan

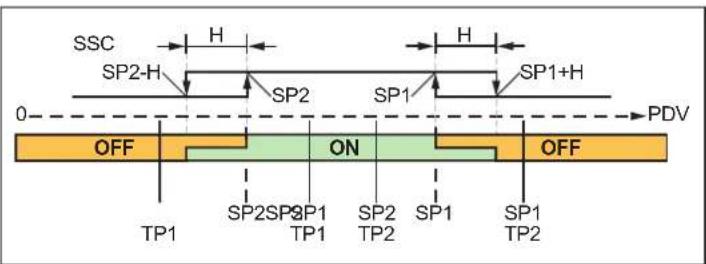

Normalement ouvert : (Switchpoint Logic = 0)

SP1 Seuil d'enclenchement

SP1 + H Seuil de déclenchement

SP2 Fenêtre seuil de déclenchement

SP2 + H Fenêtre seuil d'enclenchement

Normalement ouvert : (Switchpoint Logic = 0)

SP1 = √TP1*TP2 Seuil d'enclenchement

SP1 = √TP1*TP2 Seuil de déclenchement

SP2 = √TP1*TP2 Fenêtre seuil de déclenchement

SP2 + H Fenêtre seuil d'enclenchement

Normalement ouvert : (Switchpoint Logic = 0)

SP1 Seuil de déclenchement

SP2 Seuil d'enclenchement

SP : Seuil de commutation

H : Hystérésis

TP : Point d'apprentissage

11 Correction de défauts

Cause possible Solution
Court-circuit sur la sortie de commutation OUT1 / OUT2	▸ Vérifier le câblage
Température ambiante trop élevée	▸ Réduire la température ambiante
Tension d'alimentation en dehors de la spécification (→ fiche technique)	▸ Adapter la tension d'alimentation

Si l'appareil se comporte de manière inattendue ou incorrecte :

▶ Mettre l'appareil hors tension (redémarrage)

▶ Rétablir l'état de livraison (via IO-Link)

Si les problèmes persistent :

▶ Contacter le support ifm à l'adresse www.ifm.com.

12 Entretien, réparation et élimination

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Dégager le panneau transparent situé devant la lentille de tout encrassement. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.

13 Réglage usine

Paramètres IO-Link	Fonction de paramètres	Plage de réglage Réglage usine Propre réglage
[P-n] Polarité de sortie [P]	NPN	[NPN]	PNP
[Mode] Mode de fonctionnement	[Standard] [Power] [Speed]	Standard	Standard
[SSC1.1 Param Sp1] Seuil de commutation 1 (3000 à 8000) * 0,01 (OMH551)(5000 à 20000) * 0,01 (OMH553)(500 à 5000) * 0,1 (OMH555)	8000 (OMH551)20000 (OMH553)5000 (OMH555)
[SSC1.1 Param Sp2] Seuil de commutation 2 (3000 à 8000) * 0,01 (OMH551)(5000 à 20000) * 0,01 (OMH553)(500 à 5000) * 0,1 (OMH555)	3000 (OMH551)5000 (OMH553)500 (OMH555)
[SSC1.1 Config Logik] Logique de sortie de commutation	0 : [High actif]1 : [Low Actif]	0
[SSC1.1 Config Mode] Modes de fonctionnement du seuil de com-mutation	0 : [Désactivé]1 : [Single Point]2 : [Window]3 : [TwoPoint]	1
[SSC1.1 Config Hyst] Hystérésis (10 à 500) * 0,01	(OMH551)(10 à 500) * 0,01 (OMH553)(10 à 500) * 0,1 (OMH555)	20 (OMH551)20 (OMH553)20 (OMH555)
[SSC1.2 Param Sp1] Seuil de commutation 1 (3000 à 8000) * 0,01 (OMH551)(5000 à 20000) * 0,01 (OMH553)(500 à 5000) * 0,1 (OMH555)	8000 (OMH551)2000 (OMH553)5000 (OMH555)
[SSC1.2 Param Sp2] Seuil de commutation 2 (3000 à 8000) * 0,01 (OMH551)(5000 à 20000) * 0,01 (OMH553)(500 à 5000) * 0,1 (OMH555)	3000 (OMH551)5000(OMH553)500 (OMH555)
[SSC1.2 Config Logik] Logique de sortie de commutation	0 : [High actif]1 : [Low Actif]	0
[SSC1.2 Config Mode] Modes de fonctionnement du seuil de com-mutation	0 : [Désactivé]1 : [Single Point]2 : [Window]3 : [TwoPoint]	1
[SSC1.2 Config Hyst] Hystérésis (10 à 500) * 0,01	(OMH551)(10 à 500) * 0,01 (OMH553)(10 à 500) * 0,1 (OMH555)	20 (OMH551)20 (OMH553)20 (OMH556)
[SSC1.1 Temporisation à l'enclenchement]	Temporisation à l'en-clenchement	(0 à 10000) * 0,001 0
[SSC1.1 Temporisation au déclenchement]	Temporisation au dé-clenchement	(0 à 10000) * 0,001 0

Paramètres IO-Link	Fonction de paramètres	Plage de réglage Réglage usine Propre réglage
[SSC1.2 Temporisation à l'enclenchement]	Temporisation à l'enclenchement	(0 à 10000) * 0,001 0
[SSC1.2 Temporisation au déclenchement]	Temporisation au déclenchement	(0 à 10000) * 0,001 0
[FILT] Filtrage des valeurs de mesure	0 : [OFF]1 : [LOW]2 : [Medi]3 : [HIGH]	2
[Loc] Verrouillage de la manipulation ext.	0 : [Loc]1 : [uLoc]	1
[ou2] Configuration de sortie 1 : [Signal analogique à 20mA]2 : [Signal analogique 0 à 10V]	4 à 20mA2 : [Signal analogique 0 à 10V]	1
[ASP2] Valeur minimale de la sortie analogique	(3000 à 8000) * 0,01 (OMH551)(5000 à 20000) * 0,01 (OMH553)(500 à 5000) * 0,1 (OMH555)	3000 (OMH551)5000 (OMH553)500 (OMH555)
[AEP2] Valeur maximale de la sortie analogique	(3000 à 8000) * 0,01 (OMH551)(5000 à 20000) * 0,01 (OMH553)(500 à 5000) * 0,1 (OMH555)	8000 (OMH551)20000 (OMH553)5000 (OMH555)
[Configuration du transmetteur]	Commande de désactivation de l'émetteur	0 : [Eteinte]1 : [Activé]3 : [On_ExtActive]4 : [PDOut]	4
