SL10M2JNG - Signalisation lumineuse industrielle PATLITE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Signalisation lumineuse industrielle
Marque	PATLITE
Modèle	SL10M2JNG
Dimensions (diamètre)	70 mm
Hauteur approximative	100 mm
Poids	Environ 200 g
Alimentation	100-240 V AC ou 12-24 V DC selon variante
Consommation	Variable selon configuration (max 10 W)
Nombre de canaux	2 (CH1, CH2)
Type de lampe	LED
Fonctions lumineuses	Continu, clignotant, triple flash, rotation (selon modèle)
Buzzer intégré	Oui (optionnel, selon variante)
Indice de protection	IP54 (estimation)
Température de fonctionnement	-20°C à +50°C
Matériau du boîtier	Polycarbonate (estimation)
Montage	Sur surface plane, trous de fixation Ø5 ou Ø6 mm
Raccordement électrique	Bornier à vis, sections de fil jusqu'à 1.5 mm²
Couple de serrage recommandé	1.4 N·m (M5)
Entretien	Nettoyer avec un chiffon doux sec, ne pas utiliser de solvants
Sécurité	Ne pas appliquer de tension sur la borne commune (COM)
Pièces détachées	Disponibles sur demande (ex. ampoules, buzzer)
Réparabilité	Réparation par un technicien qualifié recommandée
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - SL10M2JNG PATLITE

Comment monter le signal SL10M2JNG ?

Fixer le signal sur une surface plane à l'aide de vis M4, M5 ou M8 selon le modèle. Utiliser les trous de fixation prévus. Vérifier les dimensions dans le manuel d'installation.

Quelle est la tension d'alimentation recommandée ?

Le SL10M2JNG fonctionne en 100-240 V AC ou en 12-24 V DC selon la version. Vérifier l'étiquette du produit pour la tension exacte.

Comment câbler les canaux CH1 et CH2 ?

Connecter les fils d'alimentation (généralement gris et jaune) et les fils de commande (bleu et vert). Respecter les schémas de câblage fournis dans la notice.

Quels sont les flash patterns disponibles ?

Les patterns incluent continu, clignotant (180 flashs/min), triple flash (120 flashs/min) et rotation. La sélection dépend du câblage des canaux.

Puis-je utiliser le signal sans buzzer ?

Oui, si le modèle ne comporte pas de buzzer, la borne BZ n'est pas câblée. Pour les modèles avec buzzer, il est activé en connectant la borne correspondante.

Comment ajuster le rotary switch sur le modèle SF ?

Utiliser un tournevis plat de taille 0.6x2.6x0.8 mm pour tourner le commutateur rotatif. Chaque position correspond à un groupe de flash patterns.

Quel est le couple de serrage pour les vis de montage ?

Pour les vis M4: 0.7 N·m, M5: 1.4 N·m, M8: 6.0 N·m. Ne pas dépasser ces valeurs pour éviter d'endommager le boîtier.

Le signal est-il adapté à une utilisation extérieure ?

Le SL10M2JNG a un indice de protection IP54, ce qui le rend résistant à la poussière et aux projections d'eau. Il peut être utilisé en extérieur sous abri.

Comment entretenir le signal lumineux ?

Nettoyer régulièrement avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs. Vérifier les connexions électriques périodiquement.

Que faire en cas de dysfonctionnement ?

Vérifier l'alimentation et le câblage. Consulter la notice pour les tests de base. Si le problème persiste, contacter le service après-vente PATLITE.

MODE D'EMPLOI SL10M2JNG PATLITE

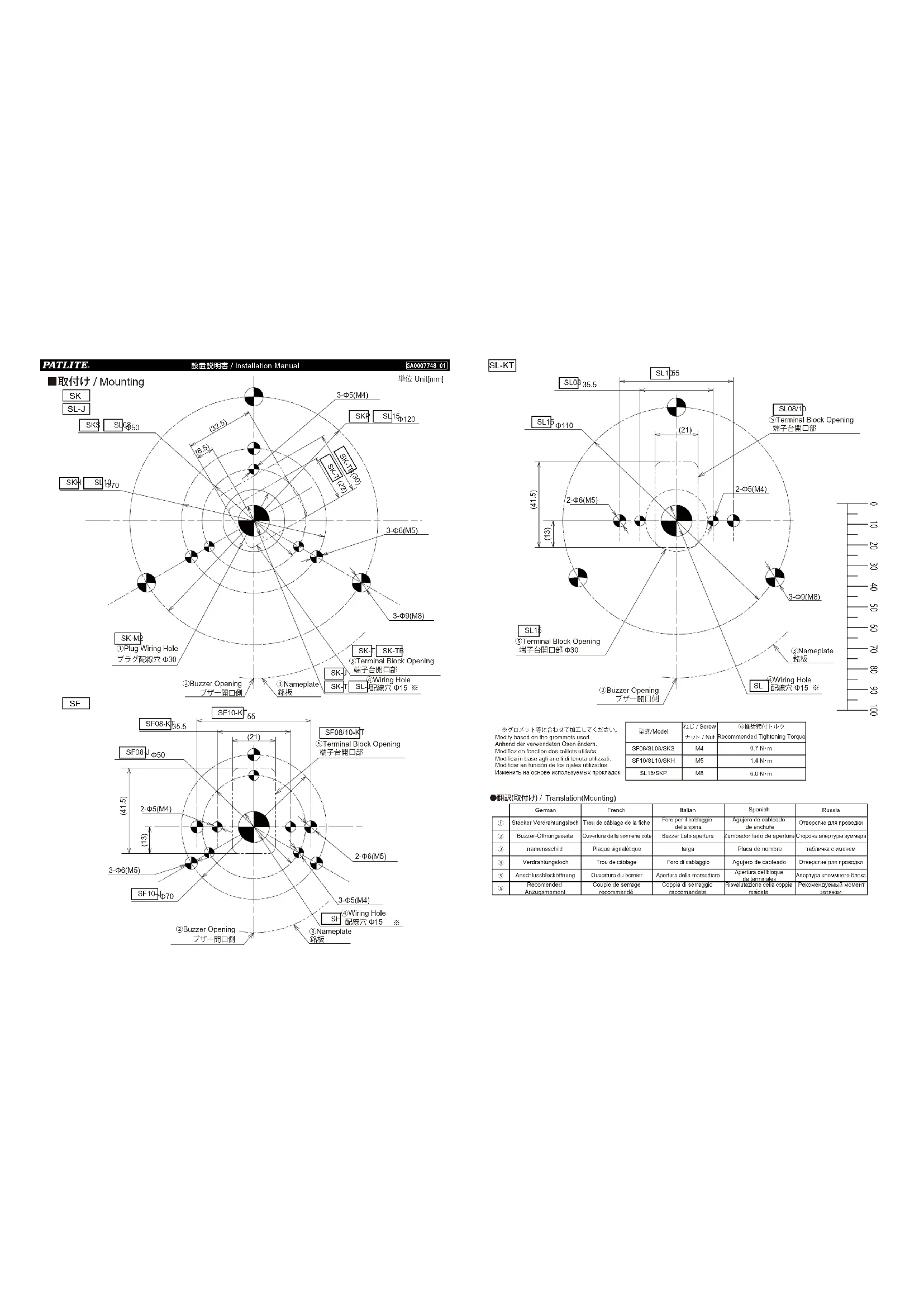

SETR説明書 / Installation Manual ■取付け / Mounting SK SL-J SK$ SL0850 SK# SL1070 (22.5) (8.5) (32.5) 3-Φ5(M4) SKP SL15Φ120 SK-TB30 SK-T (22) 3-Φ6(M5) 3-Φ9(M8) SK-M2 ①Plug Wiring Hole プラグ配線穴 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SK-T SK-TB ⑤Terminal Block Opening 端子台開口部 SK-J Wiring Hole SK-T SL配線穴 Φ15 ※ SF SF08-K75.5 SF10-KT55 SF08-JΦ50 SF08-10-KT ⑤Terminal Block Opening 端子台開口部 2-Φ5(M4) 2-Φ6(M5) 3-Φ6(M5) SF10-Φ70 SF4 Wiring Hole 配線穴 Φ15 ※ SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ12

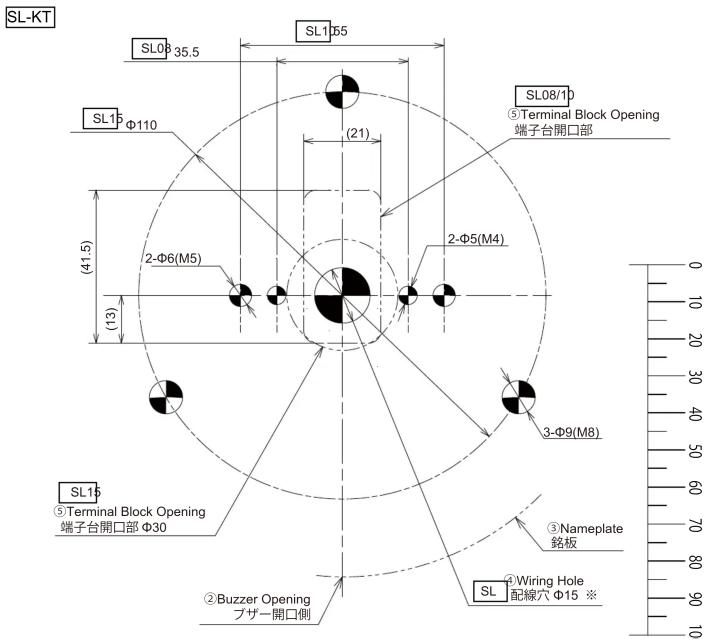

SL-KT SL08 35.5 SL15 55 SL15 Φ110 (21) 41.5 (13) 2-Φ6(M5) 2-Φ5(M4) SL08/10 ⑤Terminal Block Opening 端子台開口部 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 ④Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100

※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок

型式/Model	ねじ / Screwナット / Nut	6推奨締付トルクRecommended Tightening Torque
SF08/SL08/SKS	M4	0.7 N·m
SF10/SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.0 N·m

●翻訳(取付け) / Translation(Mounting)

	German	French	Italian	Spanish	Russia
1	Stecker Verdrahtungsloch	Trou de câblage de la fiche	Foro per il cablaggio della spina	Agujero de cableado de enchufe	Отверстие для проводки
2	Buzzer-Öffnungsseite	Ouverture de la sonnerie côté	Buzzer Lato apertura	Zumbador lado de apertura	Сторона алертуры зуммера
3	namensschild	Plaque signalétique	targa	Placa de nombre	табличка с именем
4	Verdrahtungsloch	Trou de câblage	Foro di cablaggio	Agujero de cableado	Отверстие для проводки
5	Anschlussblocköffnung	Ouverture du bornier	Apertura della morsettiera	Apertura del bloque de terminales	Алертура клеммного блока
6	Recomended Anzugsmoment	Couple de serrage recommandé	Coppia di serraggio raccomandata	Risvalutazione della coppia residata	Рекомендуемый момент затяжки

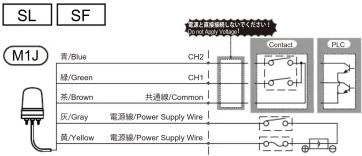

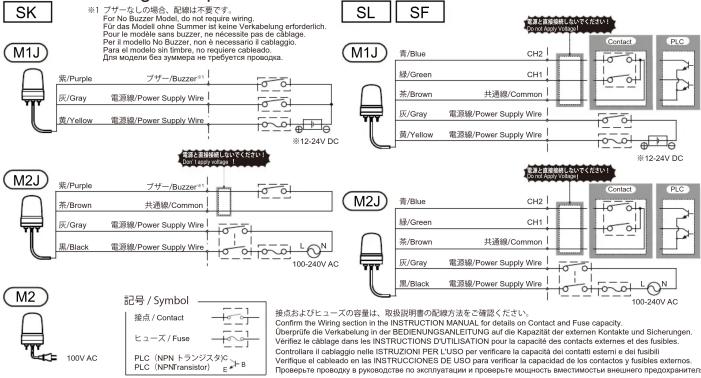

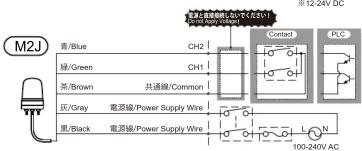

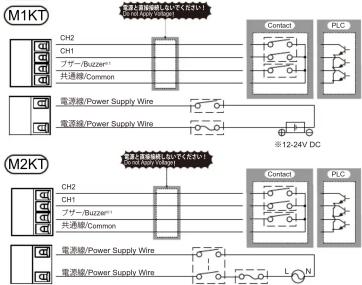

■配線例 / Wiring Example

SK ※1 プラーニーなしの場合、配線は不要です。 For No Buzzer Model, do not require wiring. Pour das Model ohne Summer not keine Verkabelung erforderlich. Pour le modèle sans buzzer, ne nécessite pas de cablegre. Per il modello no Buzzer, nor ne necessario il cabloglo. Para el modelo sin limbre, no requiere cableads. Для Alaska non de 360mmpa se te preferer procega. SL SF M1J 青/Blue CH2 Contact PLC M1J 青/Blue 緑/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire M2J 青/Blue 緑/Green CH2 Contact PLC M2J 青/Blue 緑/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 緑/Green CH1 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 緑/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 緑/Green CH1 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 締/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 締/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 締/Green CH1 灰/Brown 共通線/Common 灰色/黑白 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire

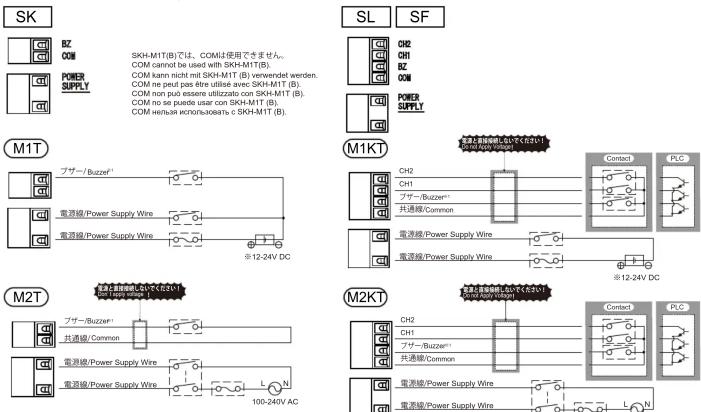

●端子台配列 / Terminal arrangement

SK BZ COM POWER SUPPLY SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizato con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM nevertheless enclose/absence c SKH-M1T (B). SL SF CH2 CH1 BZ COM POWER SUPPLY M1T ブザー/Buzzer* 電源線/Power Supply Wire ※12-24V DC M1KT ブザー/Buzzer* 共通線/Common 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続器 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者 接続者の接続者でその他のACを提供する。※12-24V DC M2T ブザー/Buzzer* 共通線/Common 電源線/Power Supply Wire L N 100-24V AC M2KT ブザー/Buzzer* 共通線/Common 電源線/Power Supply Wire L N 100-24V AC

<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL specification. Keine Polerität, Vorwenden Gis Kleuss 2 in der Utl. Specification
Keine Polaritat. Verwenden Sie Klasse 2 in der OL-Spezifikation Aucune Polarité. Utilisez class 2 dans la spécification III
Nassuna Polarità. Utilizzare class 2 nelle specifiche UL.
Sin Polaridad. Utilice class 2 en la especificación UL.
Нет полярности. Используйте класс 2 в спецификации UL.

●翻訳(配線例)/Translation(Wiring Example)

English	Japanese	German	French	Italian	Spanish	Russia
Power Supply Wire	電源線	Netzkabel	Fil d'alimentation	Cavo di alimentazione	Cable de alimentación	Праход питания
Common	共通線	Verbreitet	Commune	Comune	Común	общий
Buzzer	プザー	Summer	Avertisseur sonore	Cicellino	Zumbador	Зуммер
CH1	CH1	CH1	CH1	CH1	CH1	CH1
CH2	CH2	CH2	CH2	CH2	CH2	CH2

M2J 青/Blue 绿/Green 灰/Brown 灰/Gray 黑/Black CH2 CH1 共通線/Common 電源線/Power Supply Wire 電源線/Power Supply Wire Contact AC 100-24V AC L N

接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя
    subgraph_M1KT["CH1"]
        CH1_1["CH2"] --> CH1_2["CH1"]
        CH1_2 --> CH1_3["共通线/Common"]
    end
    subgraph_M2KT["CH2"]
        CH2_1["CH2"] --> CH2_2["CH1"]
        CH2_2 --> CH2_3["共通线/Common"]
    end
    CH1_1 --> CH1_4["Contact"]
    CH1_4 --> PLC["PLC"]
    CH1_3 --> PC["PC"]
    CH1_4 --> Control["Control"]
    CH1_3 --> Control
    CH1_4 --> Control
    CH1_5["接线"] --> Control
    CH1_6["接线"] --> Control
    CH1_7["接线"] --> Control
    CH1_8["接线"] --> Control
    CH1_9["接线"] --> Control
    CH1_10["接线"] --> Control
    CH1_11["接线"] --> Control
    CH1_12["接线"] --> Control
    CH1_13["接线"] --> Control
    CH1_14["接线"] --> Control
    CH1_15["接线"] --> Control
    CH1_16["接线"] --> Control
    CH1_17["接线"] --> Control
    CH1_18["接线"] --> Control
    CH1_19["接线"] --> Control
    CH1_20["接线"] --> Control
    CH1_21["接线"] --> Control
    CH1_22["接线"] --> Control
    CH1_23["接线"] --> Control
    CH1_24["接线"] --> Control
    CH1_25["接线"] --> Control
    CH1_26["接线"] --> Control
    CH1_27["接线"] --> Control
    CH1_28["接线"] --> Control
    CH1_29["接线"] --> Control
    CH1_30["接线"] --> Control
    CH1_31["接线"] --> Control
    CH1_32["接线"] --> Control
    CH1_33["接线"] --> Control
    CH1_34["接线"] --> Control
    CH1_35["接线"] --> Control
    CH1_36["接线"] --> Control
    CH1_37["接线"] --> Control
    CH1_38["接线"] --> Control
    CH1_39["接线"] --> Control
    CH1_40["接线"] --> Control
    CH1_41["接线"] --> Control
    CH1_42["接线"] --> Control
    CH1_43["接线"] --> Control
    CH1_44["接线"] --> Control
    CH1_45["接线"] --> Control
    CH1_46["接线"] --> Control
    CH1_47["接线"] --> Control
    CH1_48["接线"] --> Control
    CH1_49["接线"] --> Control
    CH1_50["接线"] --> Control

100-240V AC
(共通線)には、電圧印加しないでください。故障します。 Fly Wire only. Failure to comply will result in product damage. das Netzkabel an. Nichtbeachtung führt zu Produktschäden. d'alimentation uniquement. Le non-respect de cette consigne endommagera le produit. cavo di alimentazione. La mancata osservanza comporterà danni al prodotto. de alimentación. El incumplimiento de las normas resultará en daños al producto. so ha Provaud питания. Невыполнение этого требования может привести к повреждению продукта.

■フラッシュパターン / Flash Pattern
SF

Rotary SW	配線 / Wiring [CH1 / CH2]
	CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
Group 0	流行/Off	回軸/Rotating(120RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(120RPM)
Group 1	流行/Off	回軸/Rotating(180RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(180RPM)
Group 2	流行/Off	トリプルフラッシュ/Triple-flash	サイソカープPulse pattern	減光トリプルフラッシュ/ Dim. Triple-flash
Group 3	流行/Off	回軸/Rotating(60RPM)	回軸/Rotating(120RPM)	回軸/Rotating(180RPM)
Group 4	流行/Off	シンリラフラッシュ/Single-flash	ダブルノフラッシュ/Double-flash	トリプルフラッシュ/Triple-flash
Group 5	トリプルフラッシュ/Triple-flash	減光トリプルフラッシュ/ Dim. Triple-flash	半間トリプルフラッシュ/ Half Triple-flash	減光半間トリプルフラッシュ/ Dim. Half TripleBwh
Group 6	サイソカープPulse pattern	減光サイソカープ/Dim. Pulse pattern	半間サイソカープ/Half Pulse pattern	減光半間サイソカープ/Dim. Half Pulse pattern
Group 7	回軸/Rotating(60RPM)	減光回転/Dim. Rotating(60RPM)	半間回転/Half Rotating(60RPM)	減光半間回転/Dim. Half Rotating(60RPM)
Group 8	回転/Rotating(120RPM)	減光回転/Dim. Rotating(120RPM)	半間回転/Half Rotating(120RPM)	減光半間回転/Dim. Half Rotating(120RPM)
Group 9	回転/Rotating(180RPM)	減光回転/Dim. Rotating(180RPM)	半間回転/Half Rotating(180RPM)	減光半間回転/Dim. Half Rotating(180RPM)

●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)

English	Japanese	German	French	Italian	Spanish	Russia
Off	泡灯	Abschalten	Eleindre	Spegni	Apagar	Выключн
Single	シングル	Single	Unique	Singola	Soltera	Один
Double	ダブル	Doppelt	Double	Doppia	Doble	двойной
Triple	トリプル	Verdreifachen	Tripler	Triplicare	Triple	тройной
flash	フラッシュ	Blitz	Flash	Veloce	Destello	въльшка
Rotating	回転	Drehung	Rotating	Rotazione	Rotación	вращение
Dim.(=Dimmed)	滅光	Dimmed	Variateur	Oscuratore	Regulator de intensidad	Диммер
Half(=Half side emitted)	半血	Hälfte	Motilé	Metà	Mitad	поповина
Pulse	サインカーブ	Puls	Pouls	Impulso	Pulso	Путьс

※半面:製品正面が点灯します。 Half : The front half of the beacon in emitted. Hälfte : Die Vorderseite des Produkts leuchtet auf. Moitié : Le devant du produit s'allume. Metà : La parte anteriore del prodotto si illumina. Mitad : La parte frontal del producto se illumina. pоловина : Загорвется передняя часть изделия.

シンダヴェララシヒS/dgdeflasflash

50ms 1s 50ms 0.67s 0.5s 50ms 3s

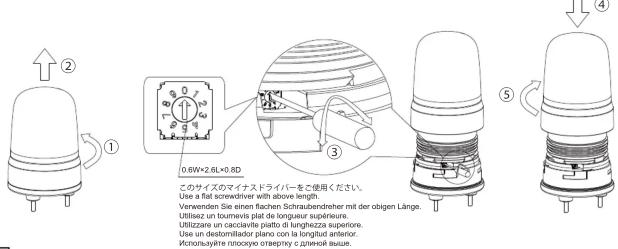

●ロータリスイッチ変更方法 (SFのみ)
Adjusting the Rotary Switch (SF model only)

② ① 0.6W×2.6L×0.8D このサイズのマイナスドライバーをご使用ください。 Use a flat screwdriver with above length. Verwenden Sie einen flachen Schraubendehner mit der obigen Länge. Utilisez un tournevis plat de longueur supérieure. Utilizzare un cacclavite piatto di lunghezza superiore. Use un destillator plano con le longitudinal anterior. Использите плоскую отверную с дневой выше.

SL

配線 / Wiring 【CH1/CH2】
CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
渕灯/Off	点灯/Continuous	点滅/Blinking (180 flashes per minute)	トリプルフラッシュ/Triple-flash (120 flashes per minute)

●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)

English	Japanese	German	French	Italian	Spanish	Russia
Continuous	点灯	Kontinuierlich	Continu	Continuo	Continuo	непрерывный
Blinking	点减	Blinklicht	Clignotant	Intermittente	Parpedeo	моргание
