Marque	PATLITE
Modèle	SKHM1JBG
Type de produit	Signalisation lumineuse industrielle
Alimentation électrique	100-240 V AC (modèle M1J) ou 12-24 V DC selon variante
Consommation	Non spécifiée, typiquement < 10 W
Mode d'éclairage	Continu ou clignotant selon câblage
Type d'ampoule	LED intégrée
Nombre de canaux	2 canaux (CH1, CH2) pour signaux multiples
Buzzer intégré	Oui, selon modèle (présence d'une ouverture buzzer)
Fixation	Montage sur platine, vis M5 (couple de serrage 1,4 N·m)
Matériau du boîtier	Plastique technique (polycarbonate probable)
Indice de protection	Non spécifié, probablement IP54
Température de fonctionnement	Non spécifiée, typique -20°C à +50°C
Dimensions (diamètre x hauteur)	Environ 70 mm de diamètre, hauteur variable selon module
Poids	Environ 200 g
Raccordement électrique	Bornier à vis, fils de puissance et de commande
Longueur de câble	Non spécifiée, à raccorder sur site
Entretien	Nettoyer avec un chiffon doux sec ; vérifier les connexions périodiquement
Sécurité	Respecter le couple de serrage, ne pas appliquer de tension sur les fils d'alimentation seuls
Pièces détachées	Modules LED, buzzer, bornier (non inclus, disponibles séparément)
Réparabilité	Remplaçable par module ; nécessite démontage
Normes	Conforme UL (classe 2 pour l'alimentation)
Utilisation prévue	Signalisation dans les environnements industriels

FOIRE AUX QUESTIONS - SKHM1JBG PATLITE

Comment installer le signal lumineux SKHM1JBG ?

Fixez le module sur une platine à l'aide de vis M5. Respectez le couple de serrage de 1,4 N·m. Raccordez l'alimentation et les signaux de commande selon le schéma de câblage fourni.

Comment câbler le module avec un automate PLC ?

Utilisez les bornes CH1 et CH2 pour les signaux de commande, le bornier COM pour le commun et l'alimentation. Vérifiez que votre PLC est compatible avec la tension d'alimentation (100-240 V AC ou 12-24 V DC selon modèle).

Puis-je utiliser le buzzer sans câbler ?

Non, le buzzer nécessite un câblage spécifique sur la borne BZ. Si vous n'utilisez pas le buzzer, laissez la borne non connectée. Le modèle sans buzzer ne nécessite pas de câblage sur cette borne.

Quels sont les différents modes de clignotement disponibles ?

Pour les modèles SF, vous pouvez sélectionner jusqu'à 10 groupes de flash patterns via un commutateur rotatif. Les modes incluent continu, clignotant simple/double/triple, rotation à différentes vitesses, avec variation d'intensité. Pour les modèles SL, les modes sont continu, clignotant (180 flashs/min) et triple flash (120 flashs/min).

Comment régler le commutateur rotatif (pour modèles SF) ?

Utilisez un tournevis plat de taille 0,6 W × 2,6 L × 0,8 D (en pouces). Insérez-le dans la fente et tournez doucement pour sélectionner le groupe de flash souhaité. Reportez-vous au tableau des flash patterns dans la notice.

Que faire si le signal ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et les connexions. Assurez-vous que la tension correspond au modèle (100-240 V AC ou 12-24 V DC). Contrôlez les fusibles externes et la capacité de contact. Si le problème persiste, le module LED peut être défectueux et doit être remplacé.

Quel couple de serrage utiliser pour les vis ?

Pour les vis M5, le couple de serrage recommandé est de 1,4 N·m. Pour les vis M4 (modèles SF08/SL08/SKS), utilisez 0,7 N·m. Pour les vis M8 (SL15/SKP), utilisez 6,0 N·m. Un serrage excessif peut endommager le boîtier.

Le produit est-il compatible 24V DC ?

Oui, certains modèles (comme SKH-M1T) fonctionnent en 12-24 V DC. Vérifiez l'étiquette du produit pour confirmer la tension nominale. Le modèle SKHM1JBG peut être en 100-240 V AC si l'option M1J est présente.

Comment nettoyer le signal lumineux ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de solvants ou de produits abrasifs qui pourraient rayer le boîtier. Débranchez l'alimentation avant le nettoyage.

Où trouver les pièces de rechange ?

Les pièces de rechange (modules LED, buzzer, bornier) sont disponibles auprès de votre revendeur PATLITE ou sur le site officiel. Contactez le support technique pour obtenir les références exactes.

MODE D'EMPLOI SKHM1JBG PATLITE

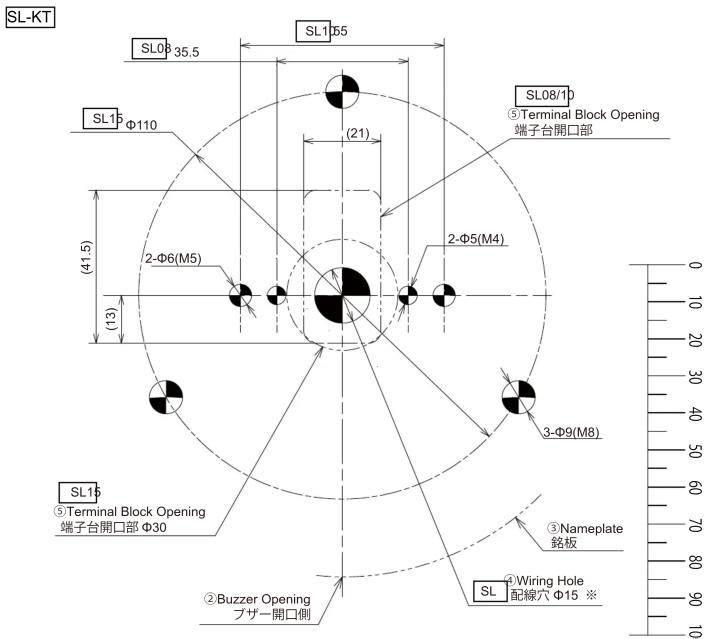

SETR説明書 / Installation Manual ■取付け / Mounting SK SL-J SK$ SL0850 SK# SL1070 (22.5) (8.5) (32.5) 3-Φ5(M4) SKP SL15Φ120 SK-TB30 SK-T (22) 3-Φ6(M5) 3-Φ9(M8) SK-M2 ①Plug Wiring Hole プラグ配線穴 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SK-T SK-TB ⑤Terminal Block Opening 端子台開口部 SK-J Wiring Hole SK-T SL配線穴 Φ15 ※ SF SF08-K75.5 SF10-KT55 SF08-JΦ50 SF08-10-KT ⑤Terminal Block Opening 端子台開口部 2-Φ5(M4) 2-Φ6(M5) 3-Φ6(M5) SF10-Φ70 SF4 Wiring Hole 配線穴 Φ15 ※ SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF10-Φ70 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ120 SF15-Φ12

SL-KT SL08 35.5 SL15 55 SL15 Φ110 (21) 41.5 (13) 2-Φ6(M5) 2-Φ5(M4) SL08/10 ⑤Terminal Block Opening 端子台開口部 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 ④Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100

※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок

型式/Model	ねじ / Screwナット / Nut	6推奨締付トルクRecommended Tightening Torque
SF08/SL08/SKS	M4	0.7 N·m
SF10/SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.0 N·m

●翻訳(取付け) / Translation(Mounting)

	German	French	Italian	Spanish	Russia
1	Stecker Verdrahtungsloch	Trou de câblage de la fiche	Foro per il cablaggio della spina	Agujero de cableado de enchufe	Отверстие для проводки
2	Buzzer-Öffnungsseite	Ouverture de la sonnerie côté	Buzzer Lato apertura	Zumbador lado de apertura	Сторона алертуры зуммера
3	namensschild	Plaque signalétique	targa	Placa de nombre	табличка с именем
4	Verdrahtungsloch	Trou de câblage	Foro di cablaggio	Agujero de cableado	Отверстие для проводки
5	Anschlussblocköffnung	Ouverture du bornier	Apertura della morsettiera	Apertura del bloque de terminales	Алертура клеммного блока
6	Recomended Anzugsmoment	Couple de serrage recommandé	Coppia di serraggio raccomandata	Risvalutazione della coppia residata	Рекомендуемый момент затяжки

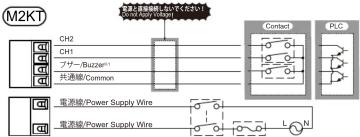

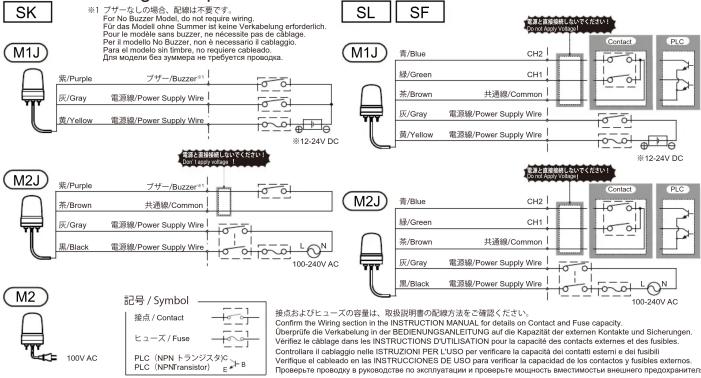

■配線例 / Wiring Example

SK ※1 プラーニーなしの場合、配線は不要です。 For No Buzzer Model, do not require wiring. Pour das Model ohne Summer not keine Verkabelung erforderlich. Pour le modèle sans buzzer, ne nécessite pas de cablegre. Per il modello no Buzzer, nor ne necessario il cablogio. Para el modelo sin limbre, no requiere cableads. Для Alaska non de 360mmpa se te preferer procega. SL SF M1J 青/Blue CH2 Contact PLC M1J 青/Blue 绿/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire M2J 青/Blue CH2 Contact PLC M2J 青/Blue 绿/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 绿/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2J 青/Blue 绿/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire M2 記号 / Symbol 接点 / Contact ヒューズ / Fuse PLC (NPN / レラジスタ) PLC (NPN /Transistor) B g B 100-24V AC 接点およびヒューズの容量は、取級説明書の配線方法をご確認ください。 Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Übergriffe die Verkabelung in der BEDENUNGSANETLUNG auf die capacité der externen Kontakite und Sicherungen. Verifique le cablagage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Contratiere il cabaggio nelle ISTRUDIONI PER L'USO per verificare la capacité dei contatti estemi o dei fusibili. Verifique il cabado en laa INSTRUCTIONS DE USO para verifica la capacité de los contactos y fusibles externos. Проверьте проводу в руководстве по исплуатации и проверьте мощность вместимость внешнего предохранителя

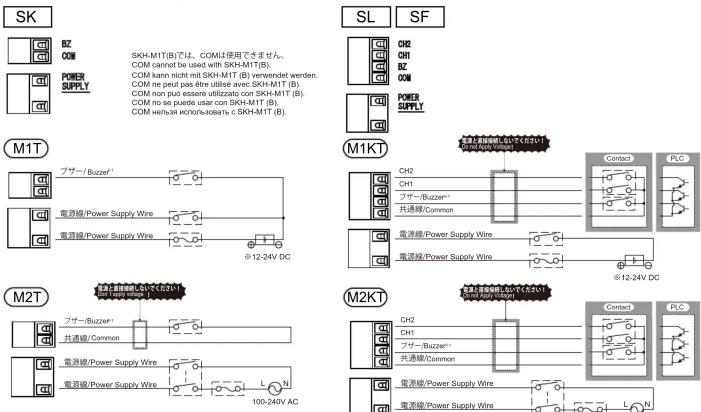

●端子台配列 / Terminal arrangement

SK BZ COM POWER SUPPLY SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizado con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM nevertheless enclose/absence c SKH-M1T (B). SL SF CH2 CH1 BZ COM POWER SUPPLY M1T ブザー/Buzzer* 電源線/Power Supply Wire ※12-24V DC M1KT ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire ※12-24V DC M2T ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire L N 100-24V AC M2KT ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire L N 接続器/Power Supply Wire M2KT ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire L N

<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL specification. Keine Polerität, Vorwenden Gis Kleuss 2 in der Utl. Specification
Keine Polaritat. Verwenden Sie Klasse 2 in der OL-Spezifikation Aucune Polarité. Utilisez class 2 dans la spécification III
Nassuna Polarità. Utilizzare class 2 nelle specifiche UL.
Sin Polaridad. Utilice class 2 en la especificación UL.
Нет полярности. Используйте класс 2 в спецификации UL.

●翻訳(配線例)/Translation(Wiring Example)

English	Japanese	German	French	Italian	Spanish	Russia
Power Supply Wire	電源線	Netzkabel	Fil d'alimentation	Cavo di alimentazione	Cable de alimentación	Праход питания
Common	共通線	Verbreitet	Commune	Comune	Común	общий
Buzzer	プザー	Summer	Avertisseur sonore	Cicellino	Zumbador	Зуммер
CH1	CH1	CH1	CH1	CH1	CH1	CH1
CH2	CH2	CH2	CH2	CH2	CH2	CH2

M1J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Grey 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire Contact PLC

M2J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire Contact PLC 100-240V AC

接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя

100-240V AC
/ NOTE>
(通線)には、電圧印加しないでください。故障します。
ly Wire only. Failure to comply will result in product damage. des Notrijskei an. Nichthonstypung führt zu Produktionsfes
d'alimentation uniquement. Le non-respect de cette consigne endommangera le produit
cavo di alimentazione. La mancata osservanza comporterà danni al prodotto.
de alimentación. El incumplimiento de las normas resultará en daños al producto.
о на Провод питания. Невыполнение этого требования может привести к повреждению продукта.

■フラッシュパターン / Flash Pattern
SF

Rotary SW	配線 / Wiring [CH1 / CH2]
	CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
Group 0	流行/Off	回軸/Rotating(120RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(120RPM)
Group 1	流行/Off	回軸/Rotating(180RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(180RPM)
Group 2	流行/Off	トリプルフラッシュ/Triple-flash	サイクカープPulse pattern	減光トリプルフラッシュ/ Dim. Triple-flash
Group 3	流行/Off	回軸/Rotating(60RPM)	回軸/Rotating(120RPM)	回軸/Rotating(180RPM)
Group 4	流行/Off	シンリラフラッシュ/Single-flash	ダブルソラッシュ/Double-flash	トリプルフラッシュ/Triple-flash
Group 5	トリプルフラッシュ/Triple-flash	減光トリプルフラッシュ/ Dim. Triple-flash	半間トリプルフラッシュ/ Half Triple-flash	減光半間トリプルフラッシュ/ Dim. Half TripleBwh
Group 6	サイクカープPulse pattern	減光サイクカープ/Dim. Pulse pattern	半間サイクカープ/Half Pulse pattern	減光半間サイクカープ/Dim. Half Pulse pattern
Group 7	回軸/Rotating(60RPM)	減光回転/Dim. Rotating(60RPM)	半間回転/Half Rotating(60RPM)	減光半間回転/Dim. Half Rotating(60RPM)
Group 8	回転/Rotating(120RPM)	減光回転/Dim. Rotating(120RPM)	半間回転/Half Rotating(120RPM)	減光半間回転/Dim. Half Rotating(120RPM)
Group 9	回転/Rotating(180RPM)	減光回転/Dim. Rotating(180RPM)	半間回転/Half Rotating(180RPM)	減光半間回転/Dim. Half Rotating(180RPM)

●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)

English	Japanese	German	French	Italian	Spanish	Russia
Off	泡灯	Abschalten	Eleindre	Spegni	Apagar	Выключн
Single	シングル	Single	Unique	Singola	Soltera	Один
Double	ダブル	Doppelt	Double	Doppia	Doble	двойной
Triple	トリプル	Verdreifachen	Tripler	Triplicare	Triple	тройной
flash	フラッシュ	Blitz	Flash	Veloce	Destello	въльшка
Rotating	回転	Drehung	Rotating	Rotazione	Rotación	вращение
Dim.(=Dimmed)	滅光	Dimmed	Variateur	Oscuratore	Regulador de intensidad	Диммер
Half(=Half-side emitted)	半面	Hälfte	Motió	Metà	Mitad	поповина
Pulse	ザインカーブ	Puls	Pouls	Impulso	Pulso	Путьс

シンダヴェララシヒS/dgdeflasflash

50ms 1s 50ms 0.67s 0.5s 50ms 3s

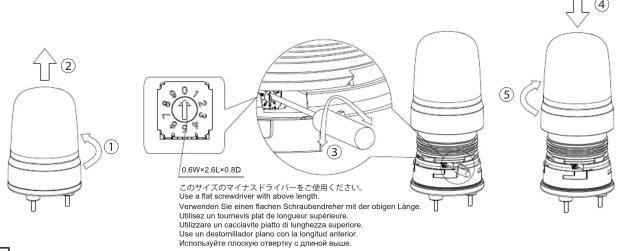

●ロータリスイッチ変更方法 (SFのみ)
Adjusting the Rotary Switch (SF model only)

② ① 0.6W×2.6L×0.8D このサイズのマイナスドライバーをご使用ください。 Use a flat screwdriver with above length. Verwenden Sie einen flachen Schraubendreher mit der obigen Länge. Utilize un tournevis plat de longueur supérieure. Utilizare un caccolivite piatto di lunghezza superiore. Use un destomilitador plano con la longitud anterior. Использите плоскую оттерку с длиной выше.

SL

配線 / Wiring 【CH1/CH2】
CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
渕灯/Off	点灯/Continuous	点滅/Blinking (180 flashes per minute)	トリプルフラッシュ/Triple-flash (120 flashes per minute)

●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)

English	Japanese	German	French	Italian	Spanish	Russia
Continuous	点灯	Kontinuierlich	Continu	Continuo	Continuo	непрерывный
Blinking	点减	Blinklicht	Clignotant	Intermittente	Parpedeo	моргание
