| Type de produit | Signalisation lumineuse industrielle à LED |
| Marque | PATLITE |
| Modèle | SL08-M1KTB |
| Dimensions (diamètre du boîtier) | 35,5 mm |
| Dimensions (hauteur totale) | 41,5 mm |
| Poids | Environ 60 g |
| Alimentation | 24 V CC (courant continu) |
| Consommation électrique | Inférieure à 2 W |
| Type de lampe | LED |
| Fonctions lumineuses | Rotation, clignotement, flash simple/double/triple, pulsé, atténué |
| Réglage des motifs | Commutateur rotatif (9 groupes de 4 motifs) |
| Buzzer intégré | Oui (modèle M1) |
| Matériau du boîtier | Polycarbonate |
| Indice de protection | IP20 (usage intérieur) |
| Température de fonctionnement | -20 °C à +50 °C |
| Raccordement électrique | Bornier à vis, câble via trou de 15 mm |
| Montage | Sur surface, vis M4 (recommandé couple 0,7 N·m) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec |
| Sécurité | Ne pas appliquer de tension directement ; respecter la capacité des contacts et fusibles |
| Pièces détachées et réparabilité | Non réparable par l'utilisateur ; contacter PATLITE pour remplacement |
| Normes | Conforme UL classe 2 |
| Informations générales | Notice téléchargeable gratuitement sur notice-facile.com |
FOIRE AUX QUESTIONS - SL08-M1KTB PATLITE
Questions des utilisateurs sur SL08-M1KTB PATLITE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Signalisation lumineuse industrielle au format PDF gratuitement ! Retrouvez votre notice SL08-M1KTB - PATLITE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SL08-M1KTB de la marque PATLITE.
MODE D'EMPLOI SL08-M1KTB PATLITE


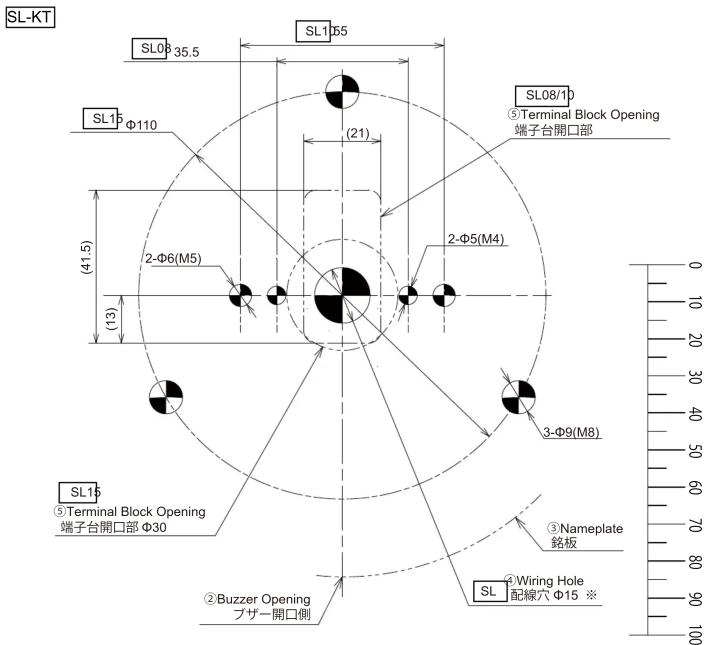

SL-KT SL08 35.5 SL15 55 SL08/10 ⑤ Terminal Block Opening 端子台開口部 SL15 Φ110 (21) 41.5 2-Φ6(M5) (13) 2-Φ5(M4) 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SL ⑥Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок
| 型式/Model | ねじ / Screwナット / Nut | 6推奨締付トルクRecommended Tightening Torque |
| SF08/SL08/SKS | M4 | 0.7 N·m |
| SF10/SL10/SKH | M5 | 1.4 N·m |
| SL15/SKP | M8 | 6.0 N·m |
●翻訳(取付け) / Translation(Mounting)
| German | French | Italian | Spanish | Russia | |
| 1 | Stecker Verdrahtungsloch | Trou de câblage de la fiche | Foro per il cablaggio della spina | Agujero de cableado de enchufe | Отверстие для проводки |
| 2 | Buzzer-Öffnungsseite | Ouverture de la sonnerie côté | Buzzer Lato apertura | Zumbador lado de apertura | Сторона алертуры зуммера |
| 3 | namensschild | Plaque signalétique | targa | Placa de nombre | табличка с именем |
| 4 | Verdrahtungsloch | Trou de câblage | Foro di cablaggio | Agujero de cableado | Отверстие для проводки |
| 5 | Anschlussblocköffnung | Ouverture du bornier | Apertura della morsettiera | Apertura del bloque de terminales | Алертура клеммного блока |
| 6 | Recomended Anzugsmoment | Couple de serrage recommandé | Coppia di serraggio raccomandata | Risvalutazione della coppia residata | Рекомендуемый момент затяжки |
■配線例 / Wiring Example
接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя
●端子台配列 / Terminal arrangement
SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizzato con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM нельзя использовать с SKH-M1T (B).
電源と直接接続しないでください!
Do not Apply Voltage!
電源と直接接続しないでください!
Do not Apply Voltage!
<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL, specification.
Keine Polarität. Verwenden Sie Klasse 2 in der UL-Spezifikation
Aucune Polarité. Utilisez class 2 dans la spécification UL.
Nessuna Polarità. Utilizzare class 2 nelle specifiche UL.
Sin Polaridad. Utilice class 2 en la especificación UL.
Нет полярности. Используйте класс 2 в спецификации UL.
●翻訳(配線例) / Translation(Wiring Example)
| English | Japanese | German | French | Italian | Spanish | Russia |
| Power Supply Wire | 電源線 | Netzkabel | Fil d'alimentation | Cavo di alimentazione | Cable de alimentación | Праход питания |
| Common | 共通線 | Verbreitet | Commune | Comune | Común | общий |
| Buzzer | プザー | Summer | Avertisseur sonore | Cicellino | Zumbador | зуммер |
| CH1 | CH1 | CH1 | CH1 | CH1 | CH1 | CH1 |
| CH2 | CH2 | CH2 | CH2 | CH2 | CH2 | CH2 |
■フラッシュパターン / Flash Pattern
| Rotary SW | 配線 / Wiring [CH1 / CH2] | |||
| CH1 OFF / CH2 OFF | CH1 ON / CH2 OFF | CH1 OFF / CH2 ON | CH1 ON / CH2 ON | |
| Group 0 | 流行/Off | 回転/Rotating(120RPM) | トリプルフラッシュ/Triple-flash | 減光回転/Dim. Rotating(120RPM) |
| Group 1 | 流行/Off | 回転/Rotating(160RPM) | トリプルフラッシュ/Triple-flash | 減光回転/Dim. Rotating(160RPM) |
| Group 2 | 流行/Off | トリプルフラッシュ/Triple-flash | サイソープPulse pattern | 減光トリプルフラッシュ/ Dim. Triple-flash |
| Group 3 | 流行/Off | 回転/Rotating(60RPM) | 回転/Rotating(120RPM) | 回転/Rotating(160RPM) |
| Group 4 | 流行/Off | シンクルフラッシュ/ Single-flash | ダブルフラッシュ/Double-flash | トリプルフラッシュ/Triple-flash |
| Group 5 | トリプルフラッシュ/Triple-flash | 減光トリプルフラッシュ/ Dim. Triple-flash | 半値トリプルフラッシュ/ Half Triple-flash | 減光半値トリプルフラッシュ/ Dim. Half TripleBwh |
| Group 6 | サイソープPulse pattern | 減光サイソープ/Dim. Pulse pattern | 半値サンカープ/Half Pulse pattern | 減光半値サンカープ/Dim. Half Pulse pattern |
| Group 7 | 回転/Rotating(60RPM) | 減光回転/Dim. Rotating(60RPM) | 半値回転/Half Rotating(60RPM) | 減光半値回転/Dim. Half Rotating(60RPM) |
| Group 8 | 回転/Rotating(120RPM) | 減光回転/Dim. Rotating(120RPM) | 半値回転/Half Rotating(120RPM) | 減光半値回転/Dim. Half Rotating(120RPM) |
| Group 9 | 回転/Rotating(160RPM) | 減光回転/Dim. Rotating(160RPM) | 半値回転/Half Rotating(160RPM) | 減光半値回転/Dim. Half Rotating(160RPM) |
●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)
| English | Japanese | German | French | Italian | Spanish | Russia |
| Off | 泡灯 | Abschalten | Eteindre | Spegni | Apagar | Выключн |
| Single | シングル | Single | Unique | Singola | Soltera | Один |
| Double | ダブル | Doppelt | Double | Doppia | Doble | двойной |
| Triple | トリプル | Verdreifischen | Tripler | Triplicare | Triple | тройной |
| flash | フランッシュ | Blitz | Flash | Veloce | Destello | вспышка |
| Rotating | 回転 | Drehung | Rotating | Rotazione | Rotación | вращение |
| Dim.(=Dimmed) | 滅光 | Dimmed | Variatateur | Oscuratore | Regulador de intensidad | Диммер |
| Half(=Half-side emitted) | 半面 | Hälthe | Motilé | Metà | Mitad | поповина |
| Pulse | サイソカーブ | Pulse | Poulis | Impulso | Pulso | Пульс |
※半面:製品正面が点灯します。 Half : The front half of the beacon in emitted. Hälfte : Die Vorderseite des Produkts leuchtet auf. Moitié : Le devant du produit s'allume. Metà : La parte anteriore del prodotto si illumina. Mitad : La parte frontal del producto se illumina. pоловина : Загорвется передняя часть изделия.
シンダゴルフラシシ / Shigdo@lasflash
トリサルフランプム/Purple-flatem
●ロータリスイッチ変更方法 (SFのみ)
Adjusting the Rotary Switch (SF model only)
配線 / Wring 【CH1/CH2】
| CH1 OFF / CH2 OFF | CH1 ON / CH2 OFF | CH1 OFF / CH2 ON | CH1 ON / CH2 ON |
| 消灯/O# | 点灯/Continuous | 点滅/Blinking (180 flashes per minute) | トリプルフラッシュ/Triple-flash (120 flashes per minute) |
●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)
| English | Japanese | German | French | Italian | Spanish | Russia |
| Continuous | 点灯 | Kontinuierlich | Continu | Continuo | Continuo | непрерывный |
| Blinking | 点减 | Blinklicht | Clignotant | Intermittente | Parpadeo | моргание |
