SL15M2KTNG - Signalisation lumineuse industrielle PATLITE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Signalisation lumineuse industrielle à LED
Marque	PATLITE
Modèle	SL15M2KTNG
Diamètre	110 mm
Hauteur	55 mm
Poids approximatif	200 g
Alimentation	24 V CC (selon modèle)
Consommation	Non spécifiée, faible consommation LED
Mode de montage	Fixation par vis M8 (3 trous)
Matériau du boîtier	Polycarbonate ou résine (estimation)
Indice de protection	IP54 (estimation pour usage industriel)
Nombre de couleurs	1 (modèle à une seule couleur, sauf version multicolore)
Type de source lumineuse	LED
Fonctions d'éclairage	Continu, clignotant (180 flashs/min), triple flash (120 flashs/min), arrêt
Avertisseur sonore (buzzer)	Intégré selon version (présent sur SL15M2KTNG)
Raccordement	Bornier à vis, sans polarité
Section de câble max	Non spécifiée
Température de fonctionnement	-20 à +50 °C (estimation)
Certifications	UL (Classe 2), CE (estimation)
Entretien	Nettoyer avec un chiffon sec et propre
Réparabilité	Pièces détachées non spécifiées ; contacter PATLITE
Accessoires inclus	Notice d'utilisation, éventuellement vis de montage

FOIRE AUX QUESTIONS - SL15M2KTNG PATLITE

Comment brancher le signal lumineux SL15M2KTNG ?

Connectez le fil d'alimentation (24 V CC) aux bornes prévues. Le bornier est sans polarité. N'appliquez la tension que sur le fil d'alimentation ; les fils communs et de signal ne doivent pas être alimentés. Consultez le schéma de câblage dans la notice.

Quels sont les modes de flash disponibles ?

Le modèle SL15 propose : arrêt, continu, clignotant (180 flashs/min) et triple flash (120 flashs/min). La sélection se fait par le câblage des canaux CH1 et CH2.

Le buzzer est-il intégré ?

Oui, le modèle SL15M2KTNG inclut un buzzer. L'ouverture de la sonnerie est située sur le côté du boîtier.

Quelle est la tension d'alimentation ?

L'alimentation recommandée est de 24 V CC. Pour la norme UL, utilisez une source de classe 2.

Comment monter le signal lumineux ?

Fixez le boîtier à l'aide de trois vis M8 (trous diamètre 9 mm). Le couple de serrage recommandé est de 6,0 N·m.

Peut-on utiliser ce produit en extérieur ?

L'indice de protection estimé est IP54, ce qui le protège de la poussière et des projections d'eau. Pour une utilisation extérieure prolongée, vérifiez les conditions spécifiques.

Comment nettoyer le signal lumineux ?

Utilisez un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le boîtier.

Les pièces détachées sont-elles disponibles ?

La notice ne mentionne pas de pièces détachées spécifiques. Contactez le service après-vente PATLITE pour toute réparation.

Comment changer le mode de flash ?

Le mode est déterminé par l'état des entrées CH1 et CH2 (ON/OFF). Consultez le tableau des flashs dans la notice pour combiner les canaux.

Ce produit est-il compatible avec une alimentation 230 V ?

Non, ce modèle est conçu pour une basse tension 24 V CC. Une alimentation 230 V endommagerait l'appareil.

MODE D'EMPLOI SL15M2KTNG PATLITE

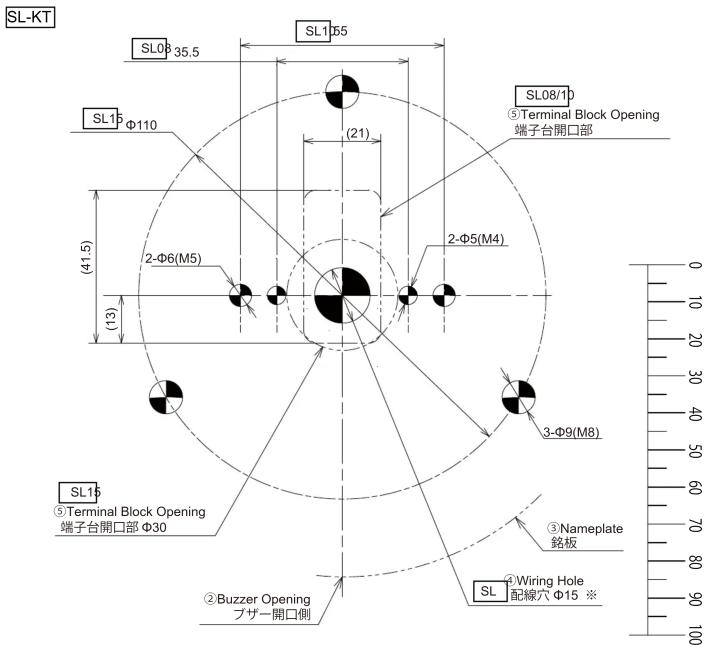

SL-KT SL08 35.5 SL15 55 (21) SL08/10 ⑤ Terminal Block Opening 端子台開口部 SL15 Φ110 (41.5) 2-Φ6(M5) (13) 2-Φ5(M4) 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SL ⑥Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100

※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок

型式/Model	ねじ / Screwナット / Nut	6推奨締付トルクRecommended Tightening Torque
SF08/SL08/SKS	M4	0.7 N·m
SF10/SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.0 N·m

●翻訳(取付け) / Translation(Mounting)

	German	French	Italian	Spanish	Russia
1	Stecker Verdrahtungsloch	Trou de câblage de la fiche	Foro per il cablaggio della spina	Agujero de cableado de enchufe	Отверстие для проводки
2	Buzzer-Öffnungsseite	Ouverture de la sonnerie côté	Buzzer Lato apertura	Zumbador lado de apertura	Сторона апертуры зуммера
3	namensschild	Plaque signalétique	targa	Placa de nombre	табличка с именем
4	Verdrahtungsloch	Trou de câblage	Foro di cablaggio	Agujero de cableado	Отверстие для проводки
5	Anschlussblocköffnung	Ouverture du bornier	Apertura della morsettiera	Apertura del bloque de terminales	Апертура клеммного блока
6	Recomended Anzugsmoment	Couple de serrage recommandé	Coppia di serraggio raccomandata	Risvalutazione della coppia residata	Рекомендуемый момент затяжки

■配線例 / Wiring Example

接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя

●端子台配列 / Terminal arrangement

SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizzato con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM нельзя использовать с SKH-M1T (B).

<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL, specification. Keine Polarität. Verwenden Sie Klasse 2 in der UL-Spezifikation Aucune Polarité. Utilisez class 2 dans la spécification UL. Nessuna Polarità. Utilizzare class 2 nelle specifiche UL. Sin Polaridad. Utilice class 2 en la especificación UL. Нет полярности. Используйте класс 2 в спецификации UL.
電源線以外の線（信号線・共通線）には、電圧印加しないでください。故障します。
Apply voltage to Power Supply wire only. Failure to comply will result in product damage. Legen Sie nur Spannung an das Netzkabel an. Nichtbeachtung führt zu Produktschäden.
Appliquez une tension au Fil d'alimentation uniquement. Le non-respect de cette consigne endommagera le produit.
Applicare la tensione solo al cavo di alimentazione. La mancata osservanza comportera darini al prodotto. Anfigue unitale solo al cable da alimentazione. El insumplimiento de los normes resulteró en dañez al produ
Подайте напряжение только на Провод питания. Невыполнение этого требования может привести к повреждению продукта.

●翻訳(配線例) / Translation(Wiring Example)

English	Japanese	German	French	Italian	Spanish	Russia
Power Supply Wire	電源線	Netzkabel	Fil d'alimentation	Cavo di alimentazione	Cable de alimentación	Праход питания
Common	共通線	Verbreitet	Commune	Comune	Común	общий
Buzzer	プザー	Summer	Avertisseur sonore	Cicellino	Zumbador	Зуммер
CH1	CH1	CH1	CH1	CH1	CH1	CH1
CH2	CH2	CH2	CH2	CH2	CH2	CH2

■フラッシュパターン / Flash Pattern

SF

Rotary SW	配線 / Wiring [CH1 / CH2]
	CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
Group 0	流行/Off	回軸/Rotating(120RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(120RPM)
Group 1	流行/Off	回軸/Rotating(180RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(180RPM)
Group 2	流行/Off	トリプルフラッシュ/Triple-flash	サイクカープPulse pattern	減光トリプルフラッシュ/ Dim. Triple-flash
Group 3	流行/Off	回軸/Rotating(60RPM)	回軸/Rotating(120RPM)	回軸/Rotating(180RPM)
Group 4	流行/Off	シンリラフラッシュ/Single-flash	ダブルソラッシュ/Double-flash	トリプルフラッシュ/Triple-flash
Group 5	トリプルフラッシュ/Triple-flash	減光トリプルフラッシュ/ Dim. Triple-flash	半間トリプルフラッシュ/ Half Triple-flash	減光半間トリプルフラッシュ/ Dim. Half TripleBwh
Group 6	サイクカープPulse pattern	減光サイクカープ/Dim. Pulse pattern	半間サイクカープ/Half Pulse pattern	減光半間サイクカープ/Dim. Half Pulse pattern
Group 7	回軸/Rotating(60RPM)	減光回転/Dim. Rotating(60RPM)	半間回転/Half Rotating(60RPM)	減光半間回転/Dim. Half Rotating(60RPM)
Group 8	回転/Rotating(120RPM)	減光回転/Dim. Rotating(120RPM)	半間回転/Half Rotating(120RPM)	減光半間回転/Dim. Half Rotating(120RPM)
Group 9	回転/Rotating(180RPM)	減光回転/Dim. Rotating(180RPM)	半間回転/Half Rotating(180RPM)	減光半間回転/Dim. Half Rotating(180RPM)

●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)

English	Japanese	German	French	Italian	Spanish	Russia
Off	泡灯	Abschalten	Eleindre	Spegni	Apagar	Выключн
Single	シングル	Single	Unique	Singola	Soltera	Один
Double	ダブル	Doppelt	Double	Doppia	Doble	двойной
Triple	トリプル	Verdreifachen	Tripler	Triplicare	Triple	тройной
flash	フラッシュ	Blitz	Flash	Veloce	Destello	въльшка
Rotating	回転	Drehung	Rotating	Rotazione	Rotación	вращение
Dim.(=Dimmed)	滅光	Dimmed	Variateur	Oscuratore	Regulador de intensidad	Диммер
Half(=Half-size emitted)	半血	Hälfte	Motilé	Metà	Mitad	поповина
Pulse	サインカーブ	Puls	Pouls	Impulso	Pulso	Пулус

※半面:製品正面が点灯します。 Half : The front half of the beacon in emitted. Hälfte : Die Vorderseite des Produkts leuchtet auf. Moitié : Le devant du produit s'allume. Metà : La parte anteriore del prodotto si illumina. Mitad : La parte frontal del producto se illumina. pоловина : Загорвется передняя часть изделия.

シンダゴルフラシシ / Shigdo@lasflash

トリサルフツカシズ/Purple-Pattern

●ロータリスイッチ変更方法 (SFのみ)

Adjusting the Rotary Switch (SF model only)

0.6W×2.6L×0.8D
このサイズのマイナスドライバーをご使用ください。
Use a flat screwdriver with above length. Verwanden Sie einen flachen Schraubendreiber mit der obigen Länge
Utilisez un tournevis plat de longueur supérieure.
Utilizzare un cacciavite piatto di lunghezza superio
Use un destomillador plano con la longitud anterior.
используйте плоскую ствертку с длиной выше.

SL
配線 / Wring 【CH1/CH2】

CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
消灯/O#	点灯/Continuous	点滅/Blinking (180 flashes per minute)	トリプルフラッシュ/Triple-flash (120 flashes per minute)

●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)

English	Japanese	German	French	Italian	Spanish	Russia
Continuous	点灯	Kontinuierlich	Continu	Continuo	Continuo	непрерывный
Blinking	点减	Blinklicht	Clignotant	Intermittente	Parpedeo	моргание
