Caractéristiques Techniques	Modèle : SL15M1JNG, Type : Signalisation lumineuse, Alimentation : 24V CC, Couleur : Multicolore, Dimensions : 150 mm de hauteur, Poids : 1,5 kg
Utilisation	Conçu pour des applications industrielles, avertissement de sécurité, signalisation dans les environnements bruyants.
Maintenance et Réparation	Vérifier régulièrement le fonctionnement des LED, nettoyer le boîtier avec un chiffon doux, remplacer les composants défectueux par des pièces d'origine.
Sécurité	Respecter les normes électriques lors de l'installation, éviter l'exposition à des conditions climatiques extrêmes.
Informations Générales	Produit conçu pour une utilisation durable, garantie constructeur de 1 an, support technique disponible.

FOIRE AUX QUESTIONS - SL15M1JNG PATLITE

Quel est le but principal du PATLITE SL15M1JNG ?

Le PATLITE SL15M1JNG est un signal lumineux qui sert à indiquer des alertes visuelles dans divers environnements industriels.

Comment installer le PATLITE SL15M1JNG ?

Pour installer le PATLITE SL15M1JNG, assurez-vous de suivre les instructions du manuel d'installation, en montant l'appareil sur une surface stable et en le connectant à une source d'alimentation appropriée.

Que faire si le signal lumineux ne s'allume pas ?

Si le signal lumineux ne s'allume pas, vérifiez d'abord la connexion à la source d'alimentation. Assurez-vous également que l'appareil est bien configuré et que les fusibles ne sont pas grillés.

Le PATLITE SL15M1JNG est-il étanche ?

Le PATLITE SL15M1JNG a un indice de protection IP, vérifiez les spécifications du produit pour confirmer son étanchéité dans votre environnement d'utilisation.

Comment changer les couleurs du PATLITE SL15M1JNG ?

Les couleurs du PATLITE SL15M1JNG sont déterminées par le modèle. Si vous avez un modèle multicolore, utilisez le système de contrôle associé pour changer les couleurs selon vos besoins.

Le PATLITE SL15M1JNG est-il compatible avec des systèmes de contrôle tiers ?

Oui, le PATLITE SL15M1JNG peut être intégré à divers systèmes de contrôle tiers, mais vérifiez les spécifications pour garantir la compatibilité.

Où puis-je trouver des pièces de rechange pour le PATLITE SL15M1JNG ?

Les pièces de rechange pour le PATLITE SL15M1JNG peuvent être commandées auprès des distributeurs autorisés ou directement auprès de PATLITE.

Comment nettoyer le PATLITE SL15M1JNG ?

Pour nettoyer le PATLITE SL15M1JNG, utilisez un chiffon doux et humide. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Quel est le délai de garantie pour le PATLITE SL15M1JNG ?

Le délai de garantie pour le PATLITE SL15M1JNG est généralement de 1 an à partir de la date d'achat, mais il est conseillé de vérifier les informations spécifiques sur la garantie fournies avec le produit.

MODE D'EMPLOI SL15M1JNG PATLITE

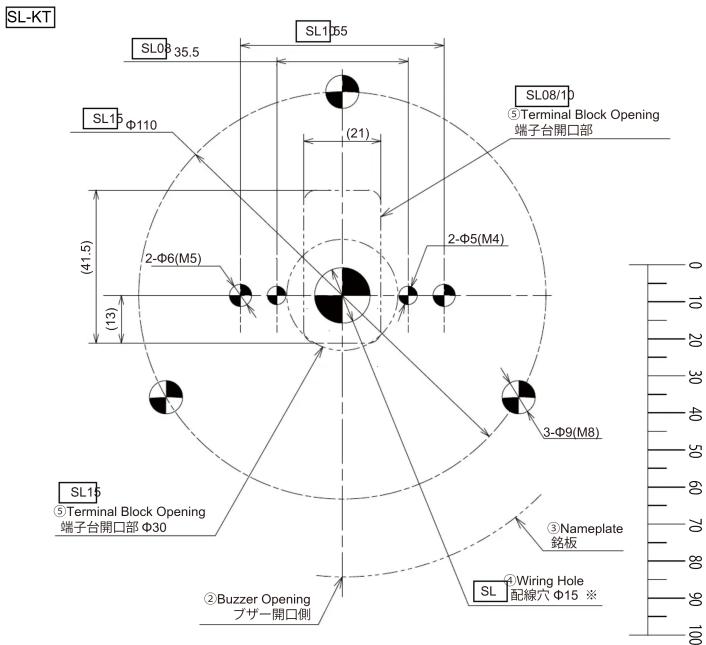

SL-KT SL08 35.5 SL15 55 SL08/10 ⑤ Terminal Block Opening 端子台開口部 SL15 Φ110 (21) 41.5 2-Φ6(M5) (13) 2-Φ5(M4) 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SL ⑥Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100

※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок

型式/Model	ねじ / Screwナット / Nut	6推奨締付トルクRecommended Tightening Torque
SF08/SL08/SKS	M4	0.7 N·m
SF10/SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.0 N·m

●翻訳(取付け) / Translation(Mounting)

	German	French	Italian	Spanish	Russia
1	Stecker Verdrahtungsloch	Trou de câblage de la fiche	Foro per il cablaggio della spina	Agujero de cableado de enchufe	Отверстие для проводки
2	Buzzer-Öffnungsseite	Ouverture de la sonnerie côté	Buzzer Lato apertura	Zumbador lado de apertura	Сторона алертуры зуммера
3	namensschild	Plaque signalétique	targa	Placa de nombre	табличка с именем
4	Verdrahtungsloch	Trou de câblage	Foro di cablaggio	Agujero de cableado	Отверстие для проводки
5	Anschlussblocköffnung	Ouverture du bornier	Apertura della morsettiera	Apertura del bloque de terminales	Алертура клеммного блока
6	Recomended Anzugsmoment	Couple de serrage recommandé	Coppia di serraggio raccomandata	Risvalutazione della coppia residata	Рекомендуемый момент затяжки

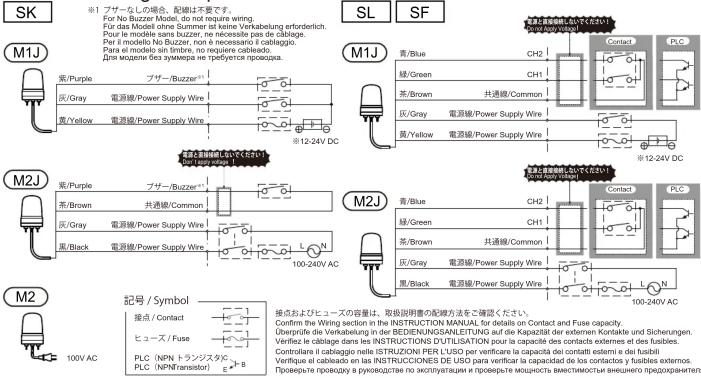

■配線例 / Wiring Example

SK ※1 プラーナーの場合、配線は不要です。 For No Buzzer Model, do not require wiring. Pour das Model ohne Summer not keine Verkabelung erforderlich. Pour le modèle sans buzzer, ne nécessite pas de cablegre. Per il modello no Buzzer, nor ne necessario il cablogio. Para el modelo sin limbre, no requiere cableads. Для Alaska non des zynempera ne preferer procepa. M1J M1 青/Blue CH2 Contact PLC 灰/Purple ブザー/Buzzer® 緑/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire ※12-24V DC M2J M2J 青/Blue CH2 Contact PLC 灰/Purple ブザー/Buzzer® 緑/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire 100-240V AC M2J 青/Blue CH2 Contact PLC 灰/Blue ブザー/Buzzer® 緑/Green CH1 灰/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire 100-240V AC 記号 / Symbol 接点およびヒューズの容量は、取級説明書の配線方法をご確認ください。 Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Übergriffe die Verkabelung in der BEDENUNGSANETLUNG auf die capacité der externen Kontakite und Sicherungen. Verifique la cabagio dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Contratiere il cabaggio nelle ISTRUZIONI PER L'USO per verificare la capacité dei contatti estemi o dei fusibili. Verifique si cabado en la INSTRUCTIONS DE USO para verificar la capacité de los contactos y fusibles externos. Проверьте проводу в руководстве по исплуатации и проверьте мощность вместимость внешнего предохранителя

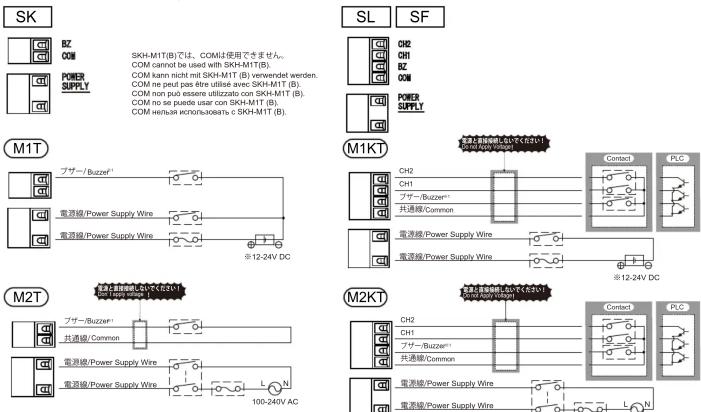

●端子台配列 / Terminal arrangement

SK BZ COM POWER SUPPLY SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizado con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM nevertheless enclose/absence c SKH-M1T (B). SL SF CH2 CH1 BZ COM POWER SUPPLY M1T ブザー/Buzzer* 電源線/Power Supply Wire ※12-24V DC M1KT ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire ※12-24V DC M2T ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire L N 100-24V AC M2KT ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire L N 接続器/Power Supply Wire M2KT ブザー/Buzzer* 共通線/Common 接続器/Power Supply Wire L N

<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL specification. Keine Polerität, Vorwenden Gis Kleuss 2 in der UIt. Specification
Keine Polaritat. Verwenden Sie Klasse 2 in der OL-Spezifikation Aucune Polarité. Utilisez class 2 dans la spécification III
Nassuna Polarità. Utilizzare class 2 nelle specifiche UL.
Sin Polaridad. Utilice class 2 en la especificación UL.
Нет полярности. Используйте класс 2 в спецификации UL.

●翻訳(配線例)/Translation(Wiring Example)

English	Japanese	German	French	Italian	Spanish	Russia
Power Supply Wire	電源線	Netzkabel	Fil d'alimentation	Cavo di alimentazione	Cable de alimentación	Праход питания
Common	共通線	Verbreitet	Commune	Comune	Común	общий
Buzzer	プザー	Summer	Avertisseur sonore	Cicellino	Zumbador	Зуммер
CH1	CH1	CH1	CH1	CH1	CH1	CH1
CH2	CH2	CH2	CH2	CH2	CH2	CH2

M1J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Grey 電源線/Power Supply Wire 黄/Yellow 電源線/Power Supply Wire Contact PLC

M2J 青/Blue CH2 绿/Green CH1 茶/Brown 共通線/Common 灰/Gray 電源線/Power Supply Wire 黑/Black 電源線/Power Supply Wire Contact PLC 100-240V AC

接点およびヒューズの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя


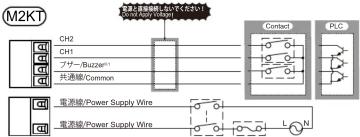


100-240V AC
/ NOTE>
(通線)には、電圧印加しないでください。故障します。
ly Wire only. Failure to comply will result in product damage. des Notrijskei an. Nichthorschutz führt zu Produktstehlen
d'alimentation uniquement. Le non-respect de cette consigne endommangera le produit
cavo di alimentazione. La mancata osservanza comporterà danni al prodotto.
de alimentación. El incumplimiento de las normas resultará en daños al producto.
о на Провод питания. Невыполнение этого требования может привести к повреждению продукта.

■フラッシュパターン / Flash Pattern
SF

Rotary SW	配線 / Wiring [CH1 / CH2]
	CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
Group 0	流行/Off	回軸/Rotating(120RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(120RPM)
Group 1	流行/Off	回軸/Rotating(180RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(180RPM)
Group 2	流行/Off	トリプルフラッシュ/Triple-flash	サイソカープPulse pattern	減光トリプルフラッシュ/ Dim. Triple-flash
Group 3	流行/Off	回軸/Rotating(60RPM)	回軸/Rotating(120RPM)	回軸/Rotating(180RPM)
Group 4	流行/Off	シンリラフラッシュ/Single-flash	ダブルノフラッシュ/Double-flash	トリプルフラッシュ/Triple-flash
Group 5	トリプルフラッシュ/Triple-flash	減光トリプルフラッシュ/ Dim. Triple-flash	半間トリプルフラッシュ/ Half Triple-flash	減光半間トリプルフラッシュ/ Dim. Half TripleBwh
Group 6	サイソカープPulse pattern	減光サイソカープ/Dim. Pulse pattern	半間サイソカープ/Half Pulse pattern	減光半間サイソカープ/Dim. Half Pulse pattern
Group 7	回軸/Rotating(60RPM)	減光回転/Dim. Rotating(60RPM)	半間回転/Half Rotating(60RPM)	減光半間回転/Dim. Half Rotating(60RPM)
Group 8	回転/Rotating(120RPM)	減光回転/Dim. Rotating(120RPM)	半間回転/Half Rotating(120RPM)	減光半間回転/Dim. Half Rotating(120RPM)
Group 9	回転/Rotating(180RPM)	減光回転/Dim. Rotating(180RPM)	半間回転/Half Rotating(180RPM)	減光半間回転/Dim. Half Rotating(180RPM)

●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)

English	Japanese	German	French	Italian	Spanish	Russia
Off	泡灯	Abschalten	Eleindre	Spegni	Apagar	Выключн
Single	シングル	Single	Unique	Singola	Soltera	Один
Double	ダブル	Doppelt	Double	Doppia	Doble	двойной
Triple	トリプル	Verdreifachen	Tripler	Triplicare	Triple	тройной
flash	フラッシュ	Blitz	Flash	Veloce	Destello	въльшка
Rotating	回転	Drehung	Rotating	Rotazione	Rotación	вращение
Dim.(=Dimmed)	滅光	Dimmed	Variateur	Oscuratore	Regulador de intensidad	Диммер
Half(=Half-side emitted)	半面	Hälfte	Motió	Metà	Mitad	поповина
Pulse	ザインカーブ	Puls	Pouls	Impulso	Pulso	Путьс

シンダヴェララシヒS/dgdeflasflash

50ms 1s 50ms 0.67s 0.5s 50ms 3s

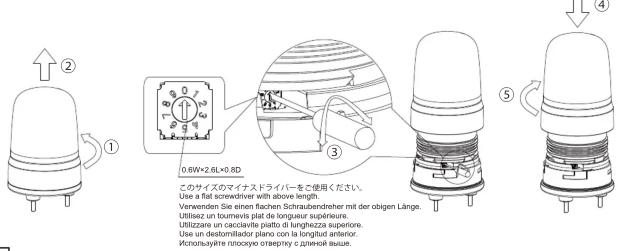

●ロータリスイッチ変更方法 (SFのみ)
Adjusting the Rotary Switch (SF model only)

② ① 0.6W×2.6L×0.8D このサイズのマイナスドライバーをご使用ください。 Use a flat screwdriver with above length. Verwenden Sie einen flachen Schraubendreher mit der obigen Länge. Utilize un tournevis plat de longueur supérieure. Utilizare un caccolivite piatto di lunghezza superiore. Use un destomilitador plano con la longitud anterior. Использите плоскую оттерку с длиной выше.

SL

配線 / Wiring 【CH1/CH2】
CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
渕灯/Off	点灯/Continuous	点滅/Blinking (180 flashes per minute)	トリプルフラッシュ/Triple-flash (120 flashes per minute)

●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)

English	Japanese	German	French	Italian	Spanish	Russia
Continuous	点灯	Kontinuierlich	Continu	Continuo	Continuo	непрерывный
Blinking	点减	Blinklicht	Clignotant	Intermittente	Parpedeo	моргание
