SL10M1KTNG - Signalisation lumineuse industrielle PATLITE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Signalisation lumineuse industrielle
Marque	PATLITE
Modèle	SL10M1KTNG
Alimentation	24 V DC, classe 2 (UL), sans polarité
Consommation	Non spécifiée (estimation 5-10 W selon configuration)
Nombre de canaux	2 (CH1, CH2)
Modes de flash (SF)	Arrêt, Rotation (60/120/180 tr/min), Triple flash, Pulsation, Variateur, Demi-face
Modes de flash (SL)	Continu, Clignotant (180 flashs/min), Triple flash (120 flashs/min)
Buzzer intégré	Oui (selon variante, modèle KTNG probablement avec buzzer)
Réglage des modes	Commutateur rotatif (tournevis plat 0,6x2,6 mm)
Dimensions (diamètre)	Environ 100 mm (modèle SL10)
Dimensions (hauteur)	Non spécifiée (estimation 150-200 mm selon les modules)
Poids	Non spécifié (estimation 300-500 g)
Matériau du boîtier	Polycarbonate ou ABS (selon les modèles)
Indice de protection	Non spécifié (IP54 estimé pour usage industriel)
Température de fonctionnement	Non spécifiée (usage intérieur typique -10°C à +50°C)
Section de câble raccordement	Fils d'alimentation : 0,5-1,5 mm² ; fils de signal : 0,3-1,0 mm²
Couple de serrage vis	M5 : 1,4 N·m ; M8 : 6,0 N·m (selon fixation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Garantie	2 ans (selon conditions du fabricant)

FOIRE AUX QUESTIONS - SL10M1KTNG PATLITE

Comment câbler le signal lumineux SL10M1KTNG ?

Raccordez le fil d'alimentation (Power Supply Wire) à une source 24V DC. Les fils de signal (CH1, CH2) et le commun (Common) se branchent sur un automate ou contact. Respectez la polarité : le produit est non polarisé. N'appliquez jamais de tension sur les fils de signal, uniquement sur le fil d'alimentation.

Comment régler les modes de flash ?

Utilisez un tournevis plat de 0,6x2,6 mm pour tourner le commutateur rotatif (Rotary Switch) situé sous le capot. Consultez le tableau des groupes (0 à 9) dans la notice pour choisir le mode souhaité (rotation, triple flash, pulsation, etc.). Le mode dépend de la combinaison des entrées CH1 et CH2.

Que faire si le signal lumineux ne s'allume pas ?

Vérifiez d'abord l'alimentation 24V DC et les fusibles externes. Assurez-vous que le câblage est correct : le fil d'alimentation doit être alimenté, les fils de signal ne doivent pas recevoir de tension. Contrôlez le bon serrage des vis du bornier (couple recommandé). Si le problème persiste, contactez le fabricant.

Quels sont les modes disponibles avec l'entrée CH1 et CH2 ?

Les modes sont organisés par groupes. Par exemple, dans le groupe 0 : CH1 OFF/CH2 OFF = arrêt, CH1 ON/CH2 OFF = rotation 120 tr/min, CH1 OFF/CH2 ON = triple flash, CH1 ON/CH2 ON = rotation atténuée. Consultez le tableau des flash patterns dans la notice pour les autres groupes.

Le buzzer fonctionne-t-il avec tous les modes ?

Le buzzer est indépendant du mode de flash. Il peut être activé ou désactivé selon le câblage (fil dédié). Reportez-vous au schéma de câblage pour le raccordement du buzzer. Le modèle SL10M1KTNG intègre un buzzer, son activation est généralement commandée par un canal dédié.

Quelle est la signification des indications 'Half' dans les modes ?

Le mode 'Half' (demi-face) signifie que seule la moitié avant du signal (face avant) émet de la lumière. Cela permet une signalisation directionnelle. Il est disponible pour certains modes comme la rotation ou le triple flash.

Puis-je utiliser ce signal en extérieur ?

Le degré de protection n'est pas spécifié, mais pour un usage extérieur, il est recommandé de le protéger des intempéries. Utilisez de préférence en intérieur sec. Si installation extérieure, prévoyez un boîtier étanche supplémentaire.

Comment nettoyer le signal lumineux ?

Débranchez l'alimentation avant nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de solvants, d'alcool ou de nettoyants abrasifs qui pourraient endommager le boîtier ou la lentille.

Quels sont les fusibles recommandés ?

Utilisez un fusible externe adapté à la consommation du signal (généralement 1A à 24V DC). Vérifiez la capacité des contacts dans la notice. Un fusible trop fort pourrait endommager le produit en cas de court-circuit.

Le produit est-il garanti ?

PATLITE offre une garantie de 2 ans à compter de la date d'achat. La garantie couvre les défauts de fabrication. Les dommages causés par une utilisation incorrecte ou une surtension ne sont pas couverts. Conservez la facture comme preuve d'achat.

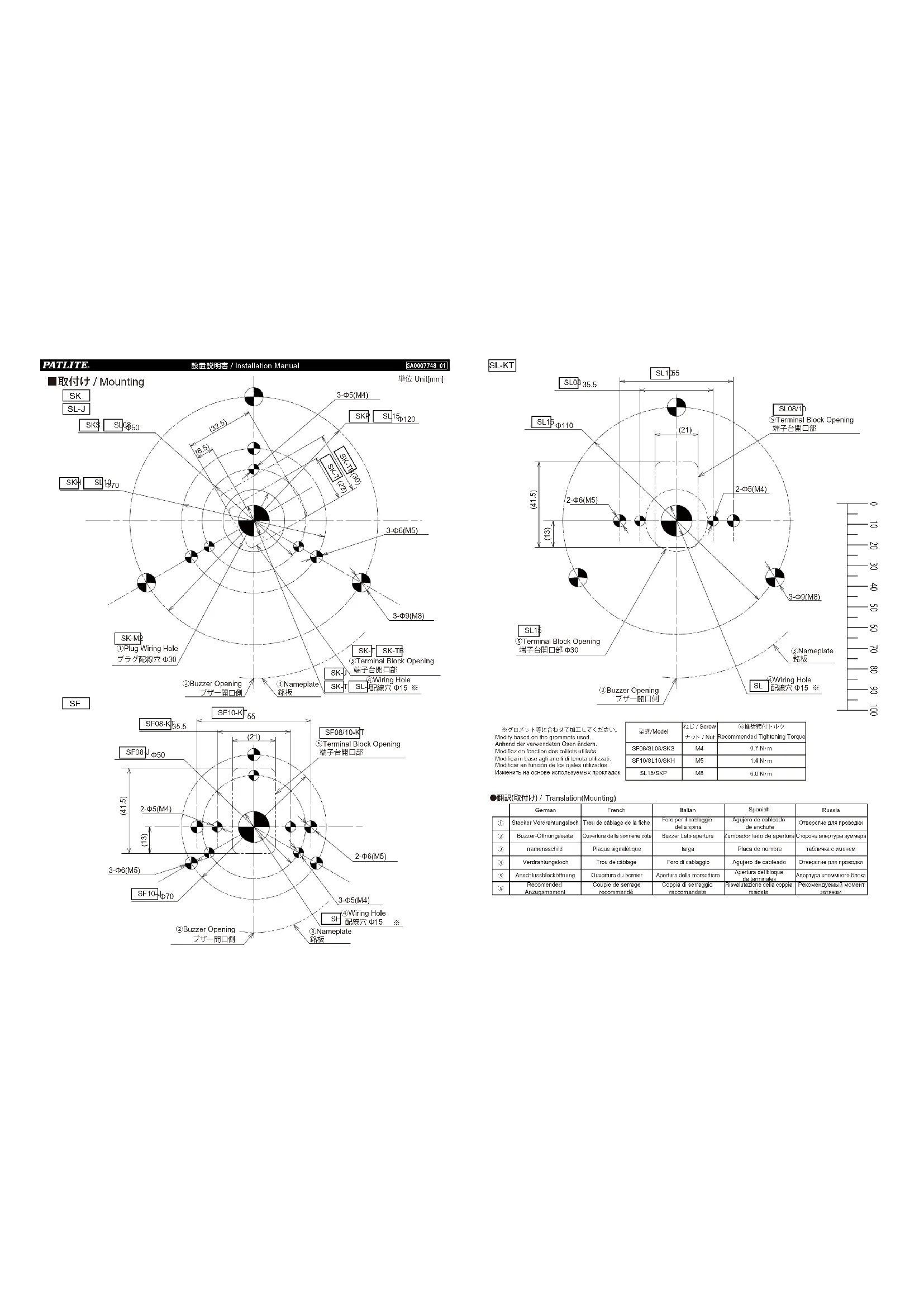

MODE D'EMPLOI SL10M1KTNG PATLITE

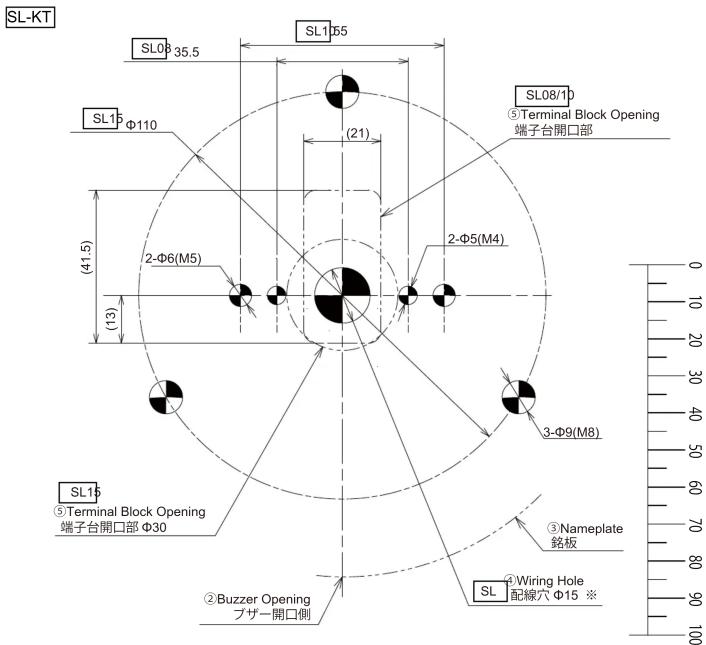

SL-KT SL08 35.5 SL15 55 (21) SL08/10 ⑤ Terminal Block Opening 端子台開口部 SL15 Φ110 (41.5) 2-Φ6(M5) (13) 2-Φ5(M4) 3-Φ9(M8) SL15 ⑤Terminal Block Opening 端子台開口部 Φ30 ②Buzzer Opening ブザー開口側 ③Nameplate 銘板 SL ⑥Wiring Hole 配線穴 Φ15 ※ 0 10 20 30 40 50 60 70 80 90 100

※グロメット等に合わせて加工してください。 Modify based on the grommets used. Anhand der verwendeten Ösen ändern. Modifiez en fonction des ceillets utilisés. Modifica in base agli anelli di tenuta utilizzati. Modificar en función de los ojales utilizados. Изменить на основе используемых прокладок

型式/Model	ねじ / Screwナット / Nut	6推奨締付トルクRecommended Tightening Torque
SF08/SL08/SKS	M4	0.7 N·m
SF10/SL10/SKH	M5	1.4 N·m
SL15/SKP	M8	6.0 N·m

●翻訳(取付け) / Translation(Mounting)

	German	French	Italian	Spanish	Russia
1	Stecker Verdrahtungsloch	Trou de câblage de la fiche	Foro per il cablaggio della spina	Agujero de cableado de enchufe	Отверстие для проводки
2	Buzzer-Öffnungsseite	Ouverture de la sonnerie côté	Buzzer Lato apertura	Zumbador lado de apertura	Сторона алертуры зуммера
3	namensschild	Plaque signalétique	targa	Placa de nombre	табличка с именем
4	Verdrahtungsloch	Trou de câblage	Foro di cablaggio	Agujero de cableado	Отверстие для проводки
5	Anschlussblocköffnung	Ouverture du bornier	Apertura della morsettiera	Apertura del bloque de terminales	Алертура клеммного блока
6	Recomended Anzugsmoment	Couple de serrage recommandé	Coppia di serraggio raccomandata	Risvalutazione della coppia residata	Рекомендуемый момент затяжки

■配線例 / Wiring Example

接点およびヒュースの容量は、取扱説明書の配線方法をご確認ください。Confirm the Wiring section in the INSTRUCTION MANUAL for details on Contact and Fuse capacity. Überprüfe die Verkabelung in der BEDIENUNGSANLEITUNG auf die Kapazität der externen Kontakte und Sicherungen. Verifiez le câblage dans les INSTRUCTIONS D'UTILISATION pour la capacité des contacts externes et des fusibles. Controllare il cablaggio nelle ISTRUZIONI PER L'USO per verificare la capacità dei contatti esterni e dei fusibili Verifique le cableado en las INSTRUCCIONES DE USO para verificar la capacidad de los contactos y fusibles externos. Проверьте проводу в руководстве по эксплуатации и проверьте мощность вместимосты внешнего предохранителя

●端子台配列 / Terminal arrangement

SKH-M1T(B)では、COMは使用できません。 COM cannot be used with SKH-M1T(B). COM kann nicht mit SKH-M1T (B) verwendet werden. COM ne peut pas être utilisé avec SKH-M1T (B). COM non può essere utilizzato con SKH-M1T (B). COM no se puede usar con SKH-M1T (B). COM нельзя использовать с SKH-M1T (B).

<注/NOTE>
※無極性。UL仕様はクラス2でご使用ください。
No Polarity. Use class 2 in UL, specification. Keine Polarität. Verwenden Sie Klasse 2 in der UL-Spezifikation Aucune Polarité. Utilisez class 2 dans la spécification UL. Nessuna Polarità. Utilizzare class 2 nelle specifiche UL. Sin Polaridad. Utilice class 2 en la especificación UL. Нет полярности. Используйте класс 2 в спецификации UL.
電源線以外の線（信号線・共通線）には、電圧印加しないでください。故障します。
Apply voltage to Power Supply wire only. Failure to comply will result in product damage. Legen Sie nur Spannung an das Netzkabel an. Nichtbeachtung führt zu Produktschäden.
Appliquez une tension au Fil d'alimentation uniquement. Le non-respect de cette consigne endommagera le produit,
Applicare la tensione solo al cavo di alimentazione. La mancata osservanza comportera darini al prodotto. Anfice una volta solo al cable da alimentazione. El insumplimiento de los normes resulteró en dañez al produzi
Подайте напряжение только на Провод питания. Невыполнение этого требования может привести к повреждению продукта.

●翻訳(配線例) / Translation(Wiring Example)

English	Japanese	German	French	Italian	Spanish	Russia
Power Supply Wire	電源線	Netzkabel	Fil d'alimentation	Cavo di alimentazione	Cable de alimentación	Праход питания
Common	共通線	Verbreitet	Commune	Comune	Común	общий
Buzzer	プザー	Summer	Avertisseur sonore	Cicellino	Zumbador	Зуммер
CH1	CH1	CH1	CH1	CH1	CH1	CH1
CH2	CH2	CH2	CH2	CH2	CH2	CH2

■フラッシュパターン / Flash Pattern

SF

Rotary SW	配線 / Wiring [CH1 / CH2]
	CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
Group 0	流行/Off	回軸/Rotating(120RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(120RPM)
Group 1	流行/Off	回軸/Rotating(180RPM)	トリプルフラッシュ/Triple-flash	減光回転/Dim. Rotating(180RPM)
Group 2	流行/Off	トリプルフラッシュ/Triple-flash	サイクカープPulse pattern	減光トリプルフラッシュ/ Dim. Triple-flash
Group 3	流行/Off	回軸/Rotating(60RPM)	回軸/Rotating(120RPM)	回軸/Rotating(180RPM)
Group 4	流行/Off	シンリラフラッシュ/Single-flash	ダブルソラッシュ/Double-flash	トリプルフラッシュ/Triple-flash
Group 5	トリプルフラッシュ/Triple-flash	減光トリプルフラッシュ/ Dim. Triple-flash	半間トリプルフラッシュ/ Half Triple-flash	減光半間トリプルフラッシュ/ Dim. Half TripleBwh
Group 6	サイクカープPulse pattern	減光サイクカープ/Dim. Pulse pattern	半間サイクカープ/Half Pulse pattern	減光半間サイクカープ/Dim. Half Pulse pattern
Group 7	回軸/Rotating(60RPM)	減光回転/Dim. Rotating(60RPM)	半間回転/Half Rotating(60RPM)	減光半間回転/Dim. Half Rotating(60RPM)
Group 8	回転/Rotating(120RPM)	減光回転/Dim. Rotating(120RPM)	半間回転/Half Rotating(120RPM)	減光半間回転/Dim. Half Rotating(120RPM)
Group 9	回転/Rotating(180RPM)	減光回転/Dim. Rotating(180RPM)	半間回転/Half Rotating(180RPM)	減光半間回転/Dim. Half Rotating(180RPM)

●翻訳(フラッシュパターン SF) / Translation(Flash Pattern SF)

English	Japanese	German	French	Italian	Spanish	Russia
Off	泡灯	Abschalten	Eleindre	Spegni	Apagar	Выключн
Single	シングル	Single	Unique	Singola	Soltera	Один
Double	ダブル	Doppelt	Double	Doppia	Doble	двойной
Triple	トリプル	Verdreifachen	Tripler	Triplicare	Triple	тройной
flash	フラッシュ	Blitz	Flash	Veloce	Destello	въльшка
Rotating	回転	Drehung	Rotating	Rotazione	Rotación	вращение
Dim.(=Dimmed)	滅光	Dimmed	Variateur	Oscuratore	Regulador de intensidad	Диммер
Half(=Half side emitted)	半血	Hälfte	Motilé	Metà	Mitad	пополина
Pulse	サインカーブ	Puls	Pouls	Impulso	Pulto	Путьс

※半面:製品正面が点灯します。 Half : The front half of the beacon in emitted. Hälfte : Die Vorderseite des Produkts leuchtet auf. Moitié : Le devant du produit s'allume. Metà : La parte anteriore del prodotto si illumina. Mitad : La parte frontal del producto se illumina. pоловина : Загорвется передняя часть изделия.

シンダゴルフラシシ / Shigdo@lasflash

トリサルフツカシズ/Purple-Pattern

●ロータリスイッチ変更方法 (SFのみ)

Adjusting the Rotary Switch (SF model only)

0.6W×2.6L×0.8D
このサイズのマイナスドライバーをご使用ください。
Use a flat screwdriver with above length. Verwanden Sie einen flachen Schraubendreiber mit der obigen Länge
Utilisez un tournevis plat de longueur supérieure.
Utilizzare un cacciavite piatto di lunghezza superio
Use un destomillador plano con la longitud anterior.
используйте плоскую ствертку с длиной выше.

SL
配線 / Wring 【CH1/CH2】

CH1 OFF / CH2 OFF	CH1 ON / CH2 OFF	CH1 OFF / CH2 ON	CH1 ON / CH2 ON
消灯/O#	点灯/Continuous	点滅/Blinking (180 flashes per minute)	トリプルフラッシュ/Triple-flash (120 flashes per minute)

●翻訳(フラッシュパターン SL) / Translation(Flash Pattern SL)

English	Japanese	German	French	Italian	Spanish	Russia
Continuous	点灯	Kontinuierlich	Continu	Continuo	Continuo	непрерывный
Blinking	点减	Blinklicht	Clignotant	Intermittente	Parpedeo	моргание
