TR2439 - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Contrôleur de température IFM TR2439, plage de mesure : -50 à +150 °C, précision : ±0,5 °C, sortie analogique 4-20 mA.
Utilisation	Conçu pour le contrôle de la température dans les applications industrielles, compatible avec divers capteurs de température.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, nettoyer le boîtier pour éviter l'accumulation de poussière.
Sécurité	Respecter les normes électriques en vigueur, utiliser des équipements de protection individuelle lors de l'installation.
Informations générales	Dimensions : 100 x 50 x 30 mm, alimentation : 24 V DC, indice de protection : IP65.

FOIRE AUX QUESTIONS - TR2439 IFM

Comment réinitialiser le contrôleur de température IFM TR2439 ?

Pour réinitialiser le contrôleur, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes.

Que faire si l'affichage du contrôleur est éteint ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne.

Comment calibrer le contrôleur de température IFM TR2439 ?

Pour calibrer, accédez au menu de configuration, sélectionnez l'option de calibration et suivez les instructions affichées à l'écran.

Le contrôleur affiche une erreur de capteur, que faire ?

Vérifiez la connexion du capteur. Si le problème persiste, remplacez le capteur défectueux.

Comment régler la température souhaitée sur le contrôleur IFM TR2439 ?

Utilisez les boutons +/- pour ajuster la température souhaitée. Appuyez sur le bouton 'OK' pour confirmer les réglages.

Quel type de capteur est compatible avec le IFM TR2439 ?

Le contrôleur est compatible avec des capteurs de température de type PT100 et PT1000.

Que faire si le contrôleur ne répond pas aux réglages ?

Essayez de réinitialiser le contrôleur. Si cela ne fonctionne pas, vérifiez les câblages et les connexions.

Comment changer les paramètres d'alarme sur le IFM TR2439 ?

Accédez au menu des alarmes dans les paramètres et ajustez les seuils d'alarme selon vos besoins.

Où trouver le manuel d'utilisation du IFM TR2439 ?

Le manuel d'utilisation est disponible sur le site officiel d'IFM dans la section des téléchargements.

Le contrôleur affiche une température erronée, que faire ?

Vérifiez le capteur et assurez-vous qu'il est correctement installé. Si nécessaire, calibrez le contrôleur.

MODE D'EMPLOI TR2439 IFM

Notice d'utilisation

Boîtier de contrôle

pour capteurs de température

efector600

TR2439

FR

80231576 / 00 03 / 2016

1 Consignes de sécurité ....3
2 Fonctionnement et caractéristiques....3
3 Fonction....4

3.1 Fonction de commutation .... 4
3.2 Fonction analogique ....5

3.2.1 Sortie courant ....5
3.2.2 Sortie tension....6

3.3 Changement de couleur de l'affichage 7

3.3.1 Paramètre r1ou, G1ou....7
3.3.2 Paramètre r-cF, G-cF 8

3.4 IO-Link 8

3.4.1 Informations générales....8
3.4.2 Informations spécifiques à l'appareil....8
3.4.3 Outils de paramétrage....9

4 Montage....9
5 Raccordement électrique....9

5.1 Exemples de circuits pour raccordement de TR2439....10
5.2 Raccordement pour capteur de température....10

6 Eléments de service et de visualisation.... 11
7 Menu....12

7.1 Affichage de la valeur process (RUN) et structure du menu....12
7.2 Explication du menu ....13

8 Paramétrage....14

8.1 Paramétrage général....15

8.1.1 Permutation entre les niveaux de menu....15
8.1.2 Passage à l'affichage de la valeur process (mode RUN)....16
8.1.3 Verrouillage / déverrouillage 16
8.1.4 Timeout....16
8.1.5 Configuration du changement de couleur de l'affichage .....16
8.1.6 Définir les seuils pour le changement de couleur....16
8.1.7 Lire les valeurs minimum et maximum .....17
8.1.8 Restauration des réglages usine....17

9 Fonctionnement....17

9.1 Lire les valeurs de paramètres réglées ....17
9.2 Messages d'erreur / autodiagnostic....18

10 Données techniques....18

11 Réglage usine....19

1 Consignes de sécurité

• Lire cette notice avant la mise en service de l'appareil. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application. C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Pour toutes les applications, vérifier la compatibilité des matières du produit (→ Données techniques) avec les fluides à mesurer.
• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondent à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraîne la perte des droits de garantie.

2 Fonctionnement et caractéristiques

L'appareil surveille la température du système des machines et installations en contact avec les sondes de température.

Capteurs de température raccordables :

• Sondes de température TM, TS ou TT.
• Thermomètre à résistance électrique RTD (Pt 100 ou Pt 1000).

L'appareil détecte automatiquement le type de capteur raccordé et se configure en fonction du type. La méthode de mesure électrique (sonde 3 fils ou 4 fils) est déterminée par le réglage du menu et des shunts utilisés ( 7.2).

3 Fonction

• L'appareil affiche la température actuelle du système.
• Il a une interface IO-Link et a été conçu pour la communication entièrement bidirectionnelle.
• L'appareil génère 2 signaux de sortie selon le paramétrage :

- OUT1 / IO-Link : signal de commutation, valeurs limites pour la température

- OUT2 : signal analogique pour la température

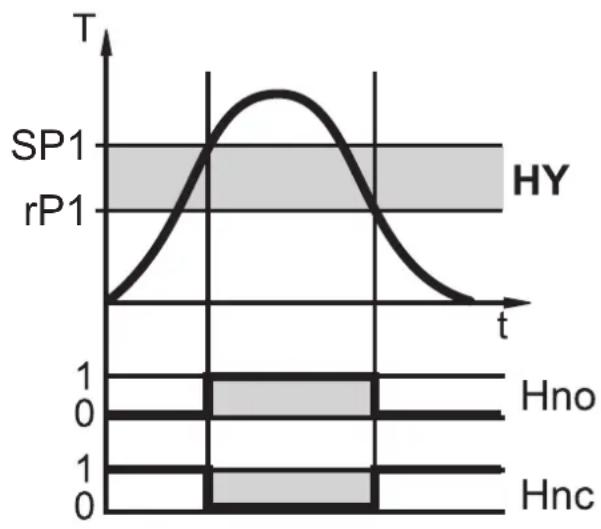

3.1 Fonction de commutation

OUT1 change son état de commutation si les seuils de commutation réglés ne sont pas atteints ou sont dépassés. Fonction hystérésis ou fenêtre peut être sélectionnée.

Fonction hystérésis Fonction fenêtre

SP1 = seuil d'enclenchement

rP1 = seuil de déclenchement

HY = hystérésis

Hno / Fno = hystérésis normalement ouvert

Hnc / Fnc = hystérésis normalement fermé

T = température

FH1 = valeur limite supérieure

FL1 = valeur limite inférieure

FE = fenêtre

Fno = fenêtre normalement ouvert

Fnc = fenêtre normalement fermé

En cas de réglage de la fonction hystérésis, le seuil d'enclenchement (SP1) est d'abord défini et ensuite le seuil de déclenchement (rP1) la valeur duquel doit être inférieure. Si le seuil d'enclenchement est changé, le seuil de déclenchement change automatiquement; l'écart reste inchangé.

En cas de réglage de la fonction fenêtre, la valeur limite supérieure (FH1) et la valeur limite inférieure (FL1) ont une hystérésis fixe de 0,25 % de la valeur finale de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles de la température.

3.2 Fonction analogique

- L'appareil convertit le signal mesuré en un signal analogique proportionnel à la température. Selon le paramétrage, le signal de sortie est comme suit :

$$ \begin{array}{l} 4 \dots 2 0 \mathrm{mA} [ \mathrm{ou} 2 ] = 1 \ 2 0 \dots 4 \mathrm{mA} [ \text { ou2 } ] = \text { Ineg } \ 0 \dots 1 0 \mathrm{V} [ \text {ou2} ] = \mathrm{U} \ 1 0 \dots 0 \mathrm{V} [ \text {ou2} ] = U _ {\text {neg}} \ \end{array} $$

- Le signal analogique peut être mis à l'échelle, c'est-à-dire les limites de la plage de mesure pour le signal de sortie inférieur (valeur minimum de la sortie analogique = ASP2) et le signal de sortie supérieur (valeur maximum de la sortie analogique = AEP2) peuvent être réglées.

Distance minimale entre [ASP2] et [AEP2] = 5K.

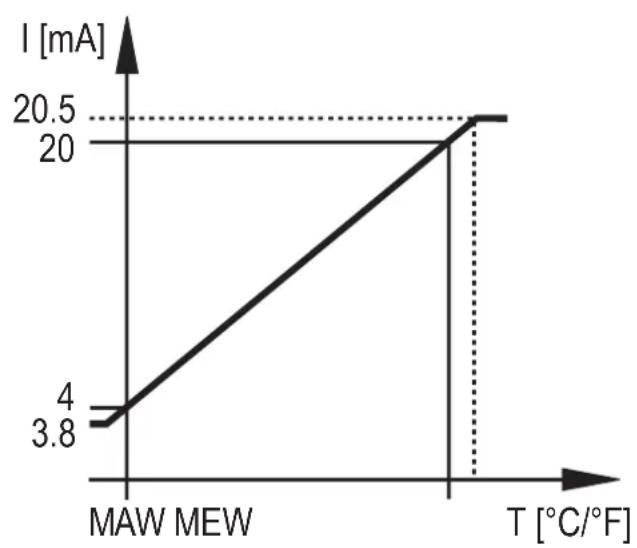

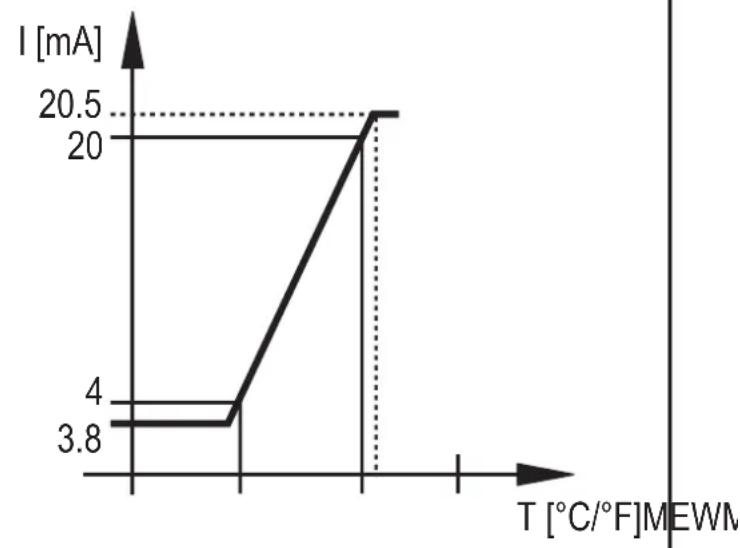

3.2.1 Sortie courant

Etendue de mesure maximale à [ou2] = I Etendue de mesure mise à l'échelle à

MAW = valeur initiale de l'étendue de mesure

MEW = valeur finale de l'étendue de mesure

ASP2 = valeur minimum de la sortie analogique

AEP2 = valeur maximum de la sortie analogique

A l'intérieur de la gamme de mesure le signal de sortie est entre 4 et 20 mA. Si la valeur de température (T) est en dehors de la gamme de mesure, le signal de sortie suivant est affiché :

En cas de défaut interne, le signal de sortie se comporte en fonction du réglage des paramètres [FOU2] :

	[FOU2] = On [FOU2] = OFF
[ou2] = I 21mA 3,5mA
[ou2] = Ineg 3,5mA 21mA

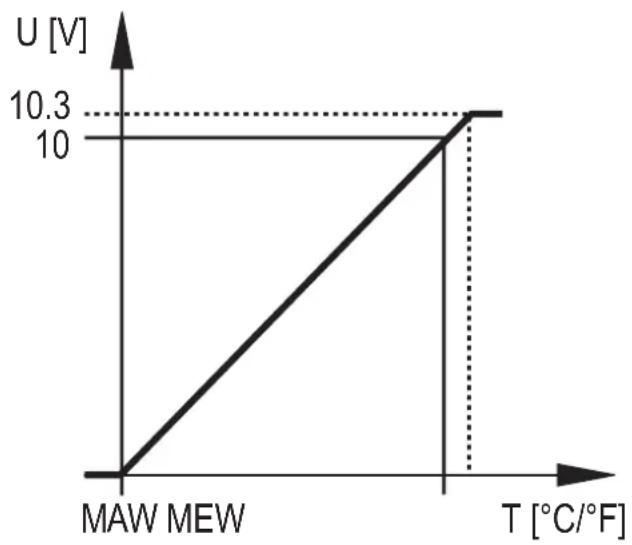

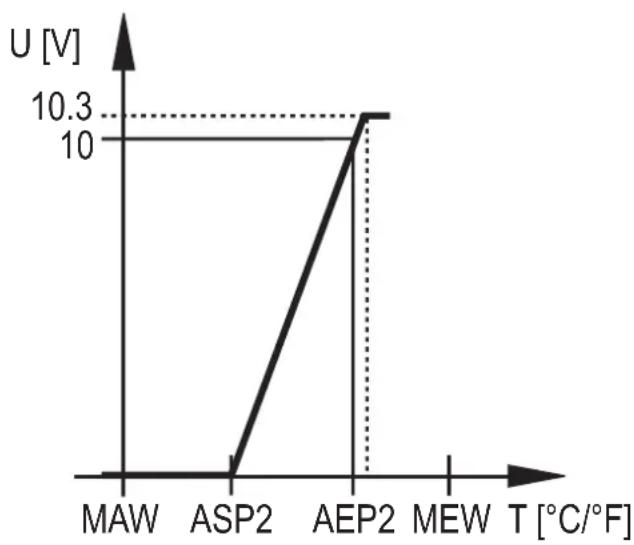

3.2.2 Sortie tension

Etendue de mesure maximale à [ou2] = U Eter

MAW = valeur initiale de l'étendue de mesure

MEW = valeur finale de l'étendue de mesure

due de mesure mise à l'échelle à [ou2] = U

ASP2 = valeur minimum de la sortie analogique

AEP2 = valeur maximum de la sortie analogique

A l'intérieur de la gamme de mesure le signal de sortie est entre 0 et 10 V. Si la valeur de température (T) est en dehors de la gamme de mesure, le signal de sortie suivant est affiché :

	[ou2] = U [ou2] = Uneg
T < MAW (ASP) 0V 10,3...10V
T > MEW (AEP) 10...10,3V 0V

En cas de défaut interne, le signal de sortie se comporte en fonction du réglage des paramètres [FOU2] :

	[FOU2] = On [FOU2] = OFF
[ou2] = U 10,6V 0V
[ou2] = Uneg 0V 10,6V

FR

3.3 Changement de couleur de l'affichage

Via le paramètre [colr] la couleur des caractères de l'affichage peut être réglée. En sélectionnant les paramètres rED (rouge) et GrEn (vert) la couleur de l'affichage est définie en permanence. D'autres paramètres permettent de définir la couleur des caractères de l'affichage selon la valeur process :

	OUT1 OUT1 et OUT2 Changement de couleur vers...
Paramètre	r1ou	r-cF	rouge
	G1ou	G-cF	vert

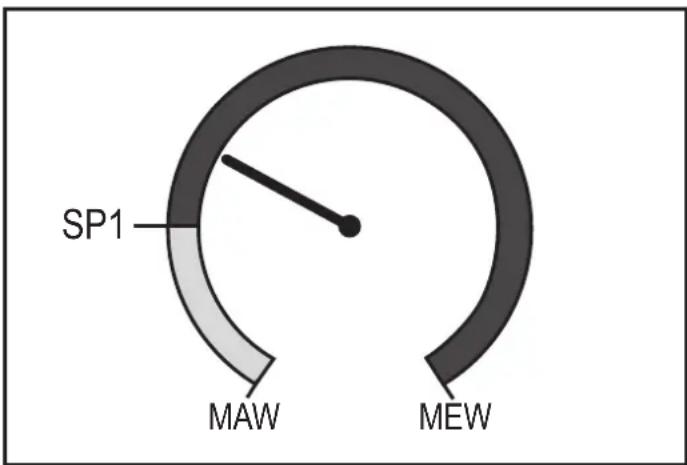

3.3.1 Paramètre r1ou, G1ou

Fonction hystérésis :

Changement de couleur si la valeur process est au-dessus du seuil de commutation

FL1 FH1 MAWMEW

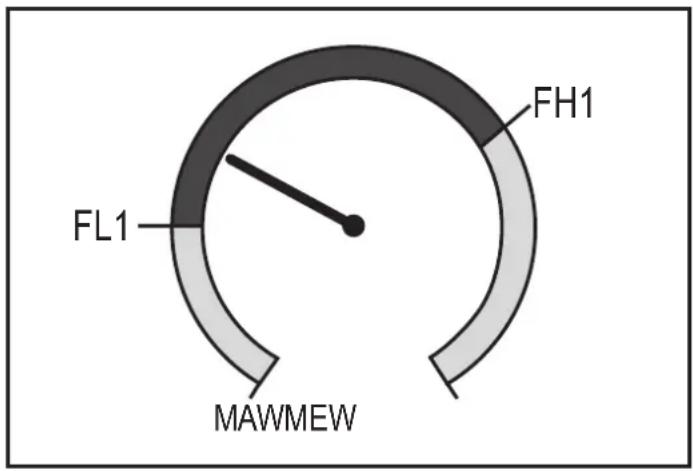

Fonction fenêtre :

Changement de couleur si la valeur process est au sein de la plage admissible

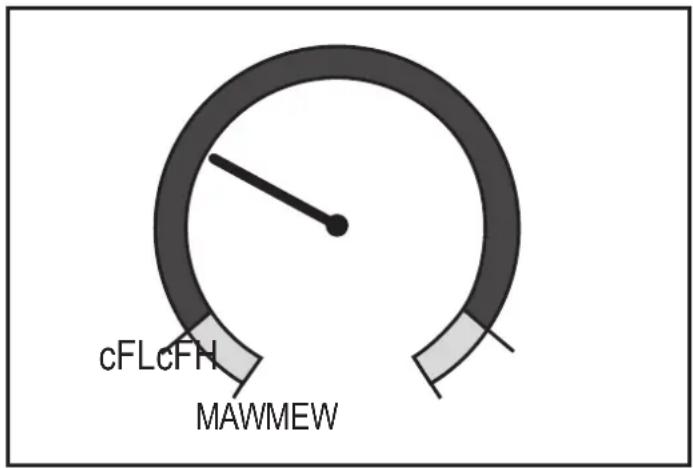

3.3.2 Paramètre r-cF, G-cF

cFLcFN MAWMEW

Changement de couleur si la valeur process est au sein des limites à définir à volonté.

MAW = valeur initiale de l'étendue de mesure, MEW = valeur finale de l'étendue de mesure

3.4 IO-Link

3.4.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'une interface IO-Link (maître IO-Link).

L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement.

De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d'informations sur IO-Link sur www.ifm.com/fr/io-link.

3.4.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sous forme de table sur www.ifm.com/fr/io-link.

3.4.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel et logiciel IO-Link sur www.ifm.com/fr/io-link.

4 Montage

▶ Raccorder l'appareil à la sonde de température et la fixer avec des accessoires de montage.

Kit de montage pour adaptation directe de la sonde de température TT: E30017. Plus d'informations pour accessoires de montage sur www.ifm.com.

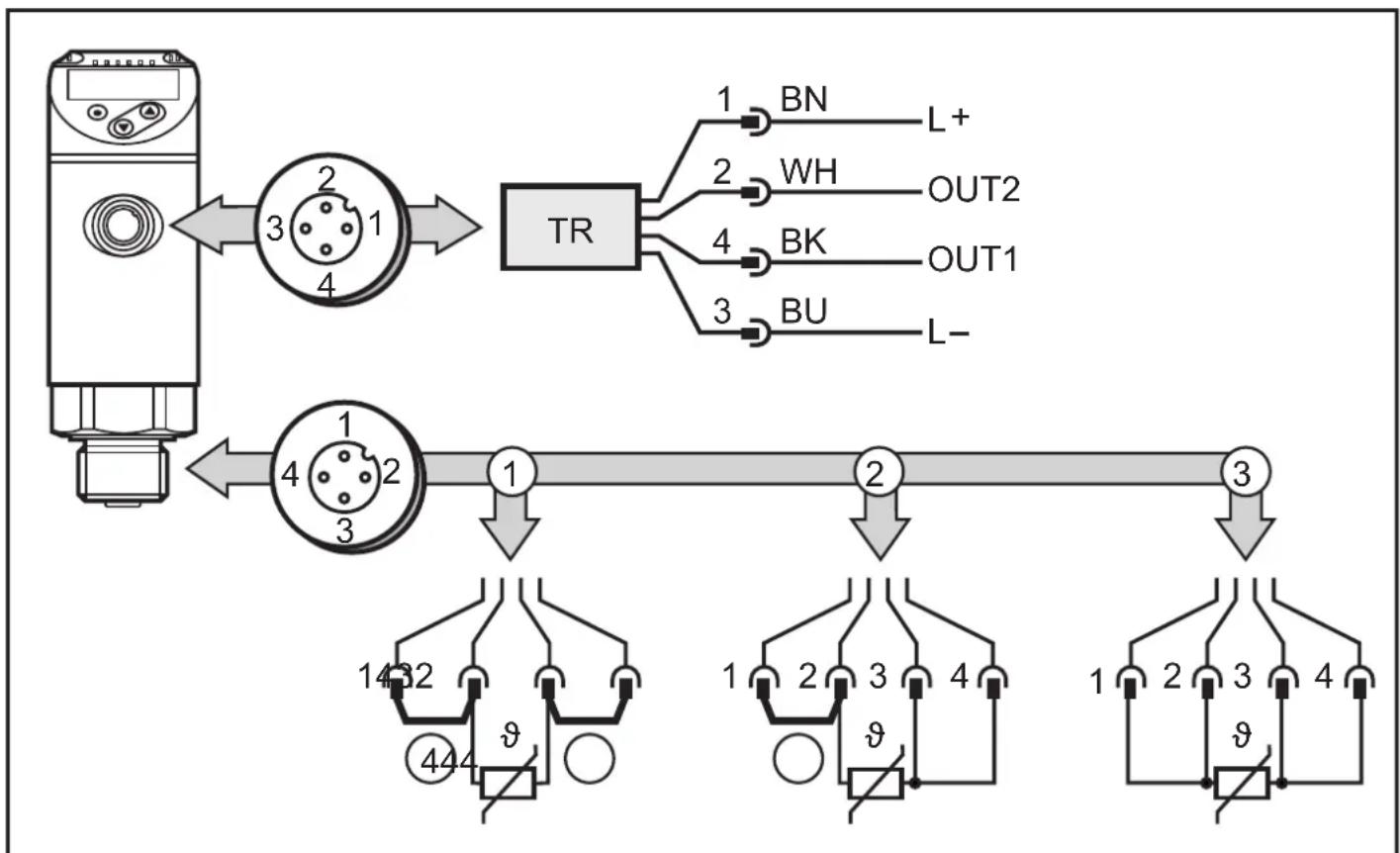

5 Raccordement électrique

FR

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

BK: noir; BN: brun; BU: bleu; WH: blanc. Couleurs selon DIN EN 60947-5-2.
1: Sonde de mesure 2 fils

2: Sonde de mesure 3 fils
3: Sonde de mesure 4 fils
4: shunt

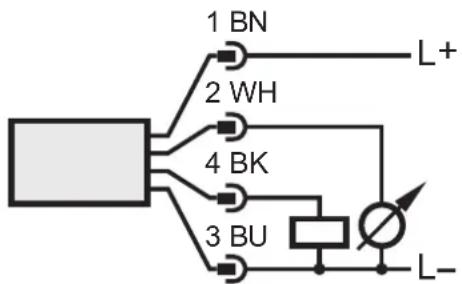

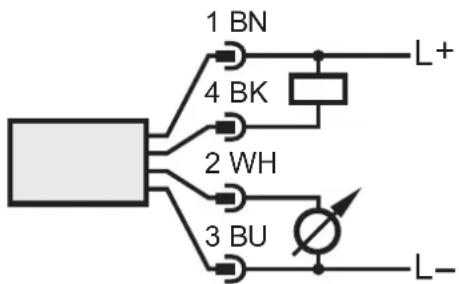

5.1 Exemples de circuits pour raccordement de TR2439

1 x commutation positive / 1 x analogique 1

x commutation négative / 1 x analogique

Broche 1 L+
Broche 3 L-
Broche 4 (OUT1)	• Signal de commutation : valeurs limites pour la température• IO-Link
Broche 2 (OUT2)	• Signal analogique pour la température

5.2 Raccordement pour capteur de température

Sonde de mesure 2 fils	Réglage du menu: Mmod = 4w, shunts entre 1 / 2 et 3 / 4.Un défaut de câblage peut être corrigé dans le menu COF.
Sonde de mesure 3 fils	Réglage du menu: Mmod = 3w, shunt entre 1 / 2.Une résistance maximale de 10 Ω par conducteur ne doit pas être dépassée (ceci correspond à une longueur du câble d’env. 80 m avec une section de 0,14 mm2).
Sonde de mesure 4 fils	Réglage du menu: Mmod = 4w.

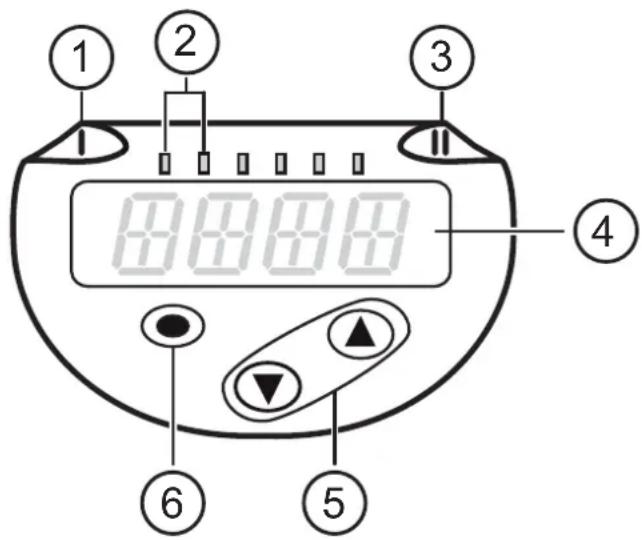

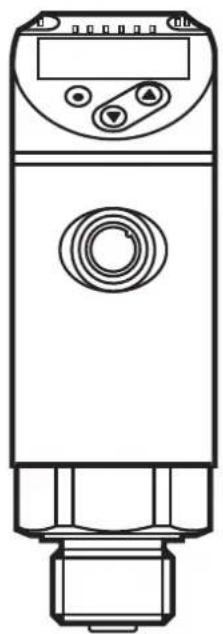

6 Eléments de service et de visualisation

① ② ③ ④ ⑤ ⑥

1, 2, 3 : LED indicatrices

• LED 1 = état de commutation OUT1 (allumée si la sortie 1 est commutée)• LED 2 = température dans l'unité de mesure indiquée• LED 3 = sans fonction

4: Affichage alphanumérique, 4 digits

• Affichage de la température actuelle en caractères rouges ou verts• Affichage des paramètres et valeurs de paramètres

5: Boutons haut [▲] et bas [▼]

• Sélectionner le paramètre• Changer la valeur du paramètre (en appuyant longtemps sur le bouton)• Changement d'unité d'affichage en mode de fonctionnement normal (mode Run)• Verrouillage / déverrouillage (appui sur les boutons-poussoir > 10 secondes)

6: Bouton [●] = Enter

• Changement du mode RUN au menu principal• Passage au mode de réglage• Validation de la valeur de paramètre réglée

7 Menu

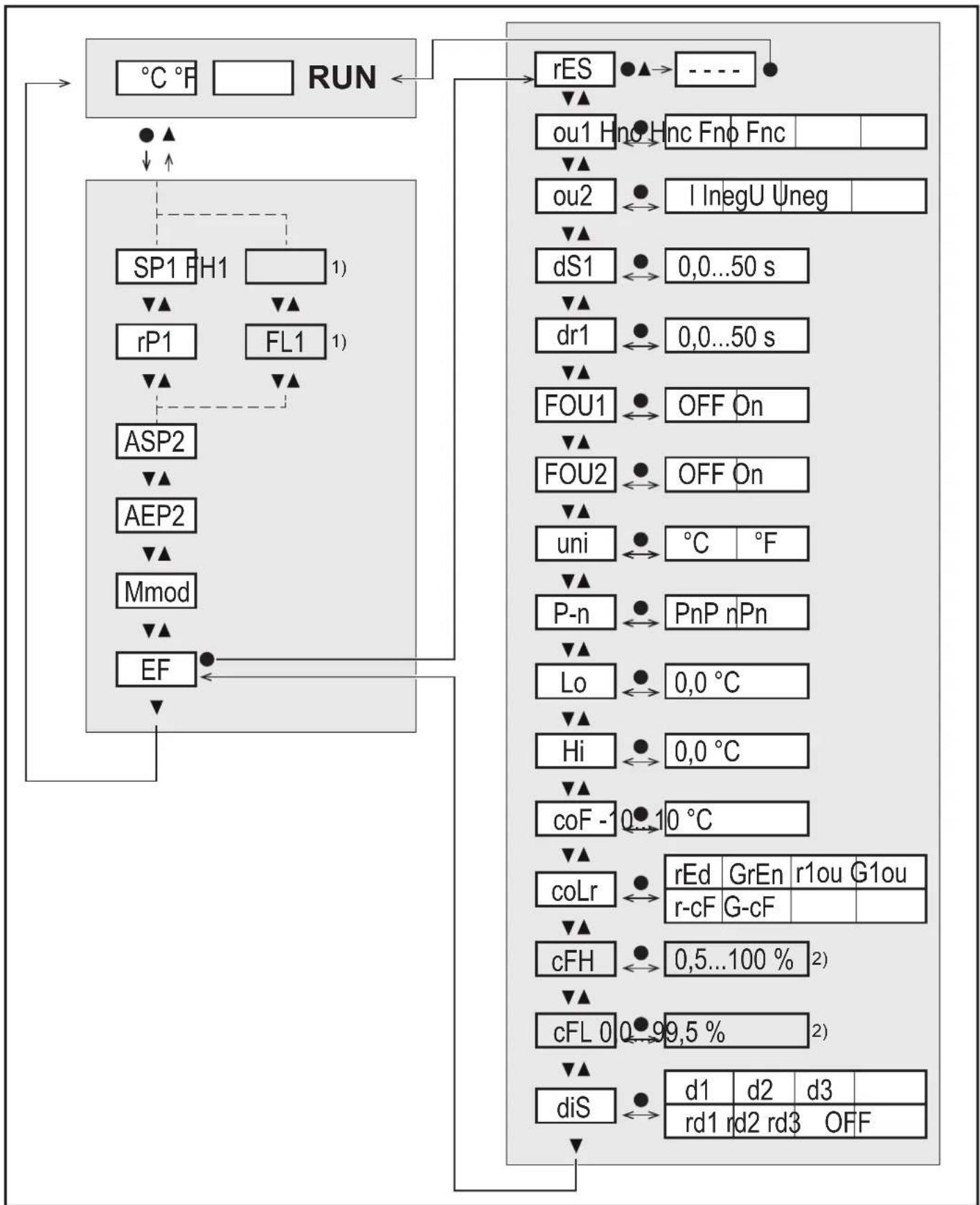

7.1 Affichage de la valeur process (RUN) et structure du menu

1) les paramètres ne sont indiqués que si [ou1] = Fno ou Fnc est sélectionné.

2) les paramètres ne sont indiqués que si [coLr] = r-cF ou G-cF est sélectionné.

7.2 Explication du menu

SP1 Seui	d'enclenchement (valeur limite supérieure) pour la fonction hystérésis
rP1 Seuil	de déclenchement (valeur limite inférieure) pour la fonction hystérésis
FH1 Seui	d'enclenchement (valeur limite supérieure) pour la fonction fenêtre
FL1 Seuil	de déclenchement (valeur limite inférieure) pour la fonction fenêtre
ASP2 Valeur	eur minimum de la sortie analogique
AEP2 Valeur	eur maximum de la sortie analogique
Mmod Méthode de mesure (sonde 2 fils ou sonde 3 fils ou 4 fils)3w = Mesure avec sonde 3 fils.4w = Mesure avec sonde 2 fils ou 4 fils.
EF Fonctions étendues. Ouvrir les sous-menus.
rES Récupérer les réglages de base effectués en usine.
ou1 Fonction de sortie OUT1 (sortie de commutation):Hno = Fonction hystérésis / normalement ouvertHnc = Fonction hystérésis / normalement ferméFno = Fonction fenêtre / normalement ouvertFnc = Fonction fenêtre / normalement fermé
ou2 Fonction de sortie OUT2 (sortie analogique):I = Signal de courant 4...20 mAIneg = Signal de courant 20...4 mAU = Signal de tension 0...10 VUneg = Signal de tension 10...0 V
dS1	Temporisation à l'enclenchement sur OUT1 en secondes
dr1	Temporisation au déclenchement sur OUT1 en secondes
FOU1	Comportement de la sortie OUT1 en cas de défaut:On = la sortie 1 est fermée en cas de défaut.OFF = la sortie est ouverte en cas de défaut.
FOU2	Comportement de la sortie OUT2 en cas de défaut ( 3.2):On = le signal analogique passe à la valeur de défaut maximale.OFF = le signal analogique passe à la valeur de défaut minimale.
uni	Unité de mesure standard pour la température ( ^ ou ^ )
P-n Logique de commutation des sorties : pnp / npn
Lo	Valeur minimale de la température mesurée dans le process depuis le dernier reset ou effacement de la mémoire.
Hi	Valeur maximale de la température mesurée dans le process depuis le dernier reset ou effacement de la mémoire.
coF Calibrage du point zéro. La valeur mesurée interne "0" est décalée de cette valeur.
coLr Configuration couleurs de l'affichage :rEd = Valeur process toujours en rouge.GrEn = Valeur process toujours en vert.r1ou = Valeur process en rouge si la sortie OUT1 est commutée.G1ou = Valeur process en vert si la sortie OUT1 est commutée.r-cF = Afficheur en rouge si la valeur process est entre les valeurs limites cFL...cFH, indépendamment de la fonction de sortie.G-cF = Afficheur en vert si la valeur process est entre les valeurs limites cFL...cFH, indépendamment de la fonction de sortie.
cFH Valeur limite supérieure pour le changement de couleur température.
cFL Valeur limite inférieure pour le changement de couleur température.
diS Fréquence de rafraîchissement et orientation de l'affichage :d1 = actualisation de la valeur process toutes les 50 ms.d2 = actualisation de la valeur process toutes les 200 ms.d3 = actualisation de la valeur process toutes les 600 ms.rd1, rd2, rd3 = affichage comme d1, d2, d3 ; tourné de 180°.OFF = L'affichage de la valeur process est désactivé en mode Run.Même si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.

8 Paramétrage

Les paramètres peuvent être réglés avant le montage et la mise en service de l'appareil ou pendant le fonctionnement.

Des changements du paramétrage, avec l'installation en marche, peuvent affecter son mode de fonctionnement.

▶ S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

Un paramétrage peut également être effectué via l'interface IO-Link ( 3.4).

8.1 Paramétrage général

1. Changement du mode RUN au menu principal [●]
2. Sélection du paramètre souhaité [▲] ou [▼]
3. Passage au mode de réglage [●]
4. Changement de la valeur de paramètre [▲] ou [▼] > 1 s
5. Validation de la valeur de paramètre réglée [●]
6. Retour au mode RUN → 8.1.2

L'appui simultané sur [▲] + [▼] permet de quitter le mode de réglage sans mémoriser le paramètre modifié.

FR

Si [C.Loc] est affiché quand on essaie de modifier une valeur de paramètre, une modification est effectuée via un logiciel de paramétrage en même temps (blocage temporaire).

Si [S.Loc] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

8.1.1 Permutation entre les niveaux de menu

1. Changement du mode RUN au menu principal [●]
2. Sélectionner le paramètre EF [▼]
3. Passer au sous-menu EF [●]
4. Sélectionner les paramètres CFG, MEM, DIS [▼]
5. Passer au sous-menu CFG, MEM, DIS [●]
6. Retour au niveau de menu supérieur Appuyer sur [▲]	+ [▼] simultanément

8.1.2 Passage à l'affichage de la valeur process (mode RUN)

Il y a trois possibilités :

I. Attendre 30 secondes (→ 8.1.4).

II. Appuyer sur [▲] jusqu'à ce que le mode RUN soit atteint.

III. Appuyer sur [▲] + [▼] simultanément jusqu'à ce que le mode RUN soit atteint.

8.1.3 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. A la livraison : non verrouillé.

Verrouiller	► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affiché. Durant le fonctionnement : [Loc] est affiché si l'on essaie de changer les valeurs des paramètres.
Déverrouiller	► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affiché.

8.1.4 Timeout

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

8.1.5 Configuration du changement de couleur de l'affichage

► Sélectionner [coLr] et régler la couleur des caractères de l'affichage de la valeur process : rEd, GrEn, r1ou, G1ou, r-cF, G-cF (→ 3.3).

[coLr]

8.1.6 Définir les seuils pour le changement de couleur

► Sélectionner [cFH] et régler la valeur limite supérieure.► Sélectionner [cFL] et régler la valeur limite inférieure.		[cFH][cFL]
	[cFH] et [cFL] sont seulement affichés si [coLr] = r-cF ou G-cF.
	[cFH] et [cFL] sont indépendants des seuils réglés. La plage de réglage correspond à l'étendue de mesure et est limitée en haut par [cFH].

8.1.7 Lire les valeurs minimum et maximum

► Sélectionner [Hi.T] ou [Lo.T] et lire la valeur.[HI] = valeur max., [LO] = valeur min.Effacer la mémoire :► Sélectionner [HI] ou [LO].► Appuyer brièvement sur [●].► Maintenir appuyé [▲] ou [▼].> [----] est affiché.► Appuyer brièvement sur [●]. Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

[Hi][Lo]

FR

8.1.8 Restauration des réglages usine

► Sélectionner [rES].► Appuyer sur [●].► Appuyer sur [▲] ou [▼] et le maintenir appuyer jusqu'à ce que [----] soit affiché.► Appuyer brièvement sur [●]. Il est utile que vous notiez vos réglages avant d'exécuter la fonction → 11 Réglage usine.

[rES]

9 Fonctionnement

Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés.

9.1 Lire les valeurs de paramètres réglées

▶ Appuyer brièvement sur [●]
▶ Appuyer sur [▼] pour sélectionner le paramètre.
▶ Appuyer brièvement sur [●]

La valeur réglée actuellement est affichée pendant 30 s. Ensuite, l'appareil rentre au mode Run.

9.2 Messages d'erreur / autodiagnostic

Affichage Message d'avertissement

[SC1] Courant de surcharge sur OUT1. LED1 pour OUT1 clignote.

[OL] Au dessus de la zone de détection.

[UL] En dessous de la zone de détection.

[C.Loc] Boutons de réglage verrouillés, modification des paramètres refusée.Communication IO-Link active.

[S.Loc] Boutons de réglage verrouillés, modification des paramètres refusée.Déverrouillage à l'aide du logiciel de paramétrage.

[Err] • Aucune sonde de température raccordée.• Défaut ou court-circuit dans la sonde de température, rupture d'un fil.• Zone de détection dépassée (T < -140 °C ou T > +640 °C).

Signal analogique en cas de défaut → 3.2.

10 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.

11 Réglage usine

	Réglage usine Réglage utilisateur
SP1 60 °C
rP1 50 °C
ASP2 -40 °C
AEP2 150 °C
Mmod 4w
ou1 Hno
ou2 l
dS1 0
dr1 0
FOU1 OFF
FOU2 OFF
uni °C
P-n PnP
coF 0
coLr rEd
diS	d2

Plus d'informations sur www.ifm.com
