R1020 - Broyeur RIDGID - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Broyeur RIDGID R1020, puissance de 15 A, capacité de broyage jusqu'à 1-1/2 pouces de diamètre.
Utilisation	Idéal pour le broyage de branches, feuilles et déchets de jardinage.
Maintenance et réparation	Vérifier régulièrement les lames et nettoyer le réservoir de collecte pour un fonctionnement optimal.
Sécurité	Utiliser des gants et des lunettes de protection. Ne pas insérer de matériaux non recommandés.
Informations générales	Garantie limitée de 3 ans, poids de 25 kg, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - R1020 RIDGID

Comment assembler le broyeur RIDGID R1020 ?

Pour assembler le broyeur RIDGID R1020, commencez par consulter le manuel d'instructions fourni dans la boîte. Assurez-vous de rassembler tous les outils nécessaires. Suivez les étapes d'assemblage en veillant à bien fixer chaque pièce.

Quels types de déchets puis-je broyer avec le RIDGID R1020 ?

Le RIDGID R1020 est conçu pour broyer des déchets de jardin tels que des branches, des feuilles et des petits débris. Évitez de broyer des matériaux durs comme des pierres ou des métaux.

Que faire si le broyeur ne démarre pas ?

Si le broyeur RIDGID R1020 ne démarre pas, vérifiez d'abord si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le couvercle de sécurité est bien en place, car le broyeur ne démarrera pas si celui-ci est ouvert.

Comment nettoyer le broyeur après utilisation ?

Pour nettoyer le RIDGID R1020 après utilisation, débranchez l'appareil et utilisez une brosse ou un souffleur d'air pour enlever les débris. Évitez d'utiliser de l'eau pour nettoyer l'intérieur du broyeur.

Comment affûter les lames du broyeur RIDGID R1020 ?

Pour affûter les lames du RIDGID R1020, débranchez l'appareil et retirez les lames selon les instructions du manuel. Utilisez une meule ou une lime pour affûter les bords des lames. Veillez à respecter l'angle d'affûtage d'origine.

Que faire en cas de bourrage du broyeur ?

Si le broyeur RIDGID R1020 est bouché, débranchez immédiatement l'appareil. Utilisez un bâton en bois pour retirer délicatement le matériau bloqué. Ne jamais utiliser vos mains pour retirer les débris.

Quelle est la capacité du réservoir de déchets du RIDGID R1020 ?

Le RIDGID R1020 a une capacité de réservoir de déchets de 30 litres, ce qui permet de traiter une quantité importante de déchets avant de devoir être vidé.

Où puis-je trouver des pièces de rechange pour le RIDGID R1020 ?

Les pièces de rechange pour le RIDGID R1020 peuvent être commandées auprès des revendeurs agréés RIDGID ou sur le site officiel de RIDGID. Assurez-vous de connaître le numéro de modèle lors de la commande.

MODE D'EMPLOI R1020 RIDGID

Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à utiliser et à entretenir.

Garder le lieu de travail propre et bien éclairé. Les endroits encombrés ou sombre s sont propices aux accidents. Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d’enflammer les poussières ou vapeurs. Garder les enfants et badauds à l’écart pendant l’utilisation d’un outil électrique. Les distractions peuvent causer une perte de contrôle.

Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d’adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre. Ne pas exposer les outils électriques à l’eau ou l’humidité. La pénétration d’eau dans ces outils accroît le risque de choc électrique. Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon d’alimentation pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique. Pour les travaux à l’extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l’usage extrérieur pour réduire les risques de choc électrique. S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, employer un dispositif interrupteur de défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le risque de décharge électrique.

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l’utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l’influence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves. Utiliser l’équipement de sécurité. Toujours porter une protection oculaire. L’équipement de sécurité, tel qu’un masque filtrant, de chaussures de sécurité, d’un casque ou d’une protection auditive, utilisé dans des conditions appropriées réduira le risque de blessures. Éviter les démarrages accidentels. S’assurer que le commutateur est en position d’arrêt avant de brancher l’outil. Porter un outil avec le doigt sur son commutateur ou brancher un outil dont le commutateur est en position de marche peut causer un accident. Retirer les clés de réglage avant de mettre l’outil en marche. Une clé laissée sur une pièce rotative de l’outil peut causer des blessures. Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Ceci permettra de mieux contrôler l’outil en cas de situation imprévue. Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les pièces en mouvement. Si les outils sont équipés de dispositifs de dépoussiérage, s’assurer qu’ils sont connectés et correctement utilisés. L’usage de ces dispositifs de dépoussiérage peut réduire les dangers présentés par la poussière. Ne porter ni vêtements amples, ni bijoux. Attacher ou couvrir les cheveux longs. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les ouïes d’aération. Ne pas utiliser l’outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l’outil en cas de situation imprévue.

UTILISATION ET ENTRETIEN DES OUTILS

ÉLECTRIQUES Ne pas forcer l’outil. Utiliser l’outil approprié pour l’application. Un outil approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les limites prévues. Ne pas utiliser l’outil si le commutateur ne permet pas de le mettre en marche ou de l’arrêter. Tout outil qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé. Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer des réglages, de changer d’accessoire ou de remiser l’outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l’outil. Ranger les outils motorisés hors de la portée des enfants et ne laisser personne n’étant pas familiarisé avec l’outil ou ces instructions utiliser l’outil. Dans les mains de personnes n’ayant pas reçu des instructions adéquates, les outils sont dangereux. Entretenir les outils motorisés. Vérifier qu’aucune pièce mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est brisée et s’assurer qu’aucun autre problème ne risque d’affecter le bon fonctionnement de l’outil. En cas de dommages faire réparer l’outil avant de l’utiliser de4 - Français nouveau. Beaucoup d’accidents sont causés par des outils mal entretenus. Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler. Utiliser l’outil, les accessoires et embouts, etc. conformément à ces instrutions pour les applications pour lesquelles ils sont conçus, en tenant compte des conditions et du type de travail à exécuter. L’usage d’un outil motorisé pour des applications pour lesquelles il n’est pas conçu peut être dangereux. RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU MEULEUSE D’ANGLE DÉPANNAGE Les réparat ions doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d’origine. Ceci assurera le maintien de la sécurité de l’outil. Utiliser exclusivement des pièces identiques à celles d’origine pour les réparations. Se conformer aux instructions de la section Entretien de ce manuel. L’usage de pièces non autorisées ou le non-respect des instructions peut présenter des risques de choc électrique ou de blessures. RÈGLES DE SÉCURITÉ GÉNÉRALES POUR

LE MEULAGE, PONÇAGE, BROSSAGE

MÉTALLIQUE ET POLISSAGE DES PIÈCES Cet outil électrique est conçu pour servir de meuleuse, de ponceuse, de brosse métallique ou de polisseuse. Consulter tous les avertissements et toutes les instructions, les illustrations et les précisions fournis avec cet outil électrique. Ne pas suivre l’ensemble des instructions décrites ci-dessous peut entraîner une électrocution, un incendie ou des blessures graves. Il n’est pas recommandé d’utiliser cet outil électrique pour couper des pièces. Le fait d’utiliser l’outil pour effectuer des tâches pour lesquelles il n’est pas conçu peut présenter du danger et entraîner des blessures. Ne pas utiliser des accessoires qui ne sont pas spécialement conçus pour le modèle d’outil ou qui ne sont pas recommandés par le fabricant. Le simple fait qu’un accessoire peut s’ajuster sur l’outil électrique ne signifie pas qu’il peut être utilisé en toute sécurité. La vitesse nominale de l’accessoire doit au moins être égale à la vitesse maximale indiquée sur l’outil électrique. Les accessoires qui sont utilisés à une vitesse supérieure à leur VITESSE NOMINALE peuvent se briser et se détacher. Le diamètre extérieur et l’épaisseur de l’accessoire doivent être conformes à la capacité de l’outil électrique. Il est impossible d’envelopper ou de contrôler adéquatement un accessoire de dimension inappropriée. La taille de l’arbre des meules, des brides, des plateaux porte-disque ou de tout autre accessoire doit convenir parfaitement à la broche de l’outil électrique. Si les accessoires utilisés sont dotés d’alésages centraux qui ne conviennent pas à la pièce de montage de l’outil, ils se déstabiliseront, vibreront de façon excessive et pourront causer une perte de contrôle. Ne pas utiliser un accessoire endommagé. Inspecter l’accessoire avant chaque utilisation afin de s’assurer que les meules, par exemple, sont exemptes d’ébréchures et de fissures, que le plateau porte-disque est exempt de fissures et qu’il n’est pas usé de façon excessive, et que la brosse métallique ne comprend pas de fils détachés ou craquelés. Si l’outil électrique ou l’accessoire est échappé, s’assurer qu’il n’est pas endommagé ou installer un autre accessoire. Après avoir effectué cette opération, se tenir à distance de l’accessoire en rotation et faire fonctionner l’outil à sa vitesse à vide maximale pendant une minute. S’assurer que personne ne se tient à proximité de l’outil. Les accessoires endommagés se brisent généralement lors de cette vérification. Porter de l’équipement de protection de qualité professionnelle. Selon le type d’opération, porter un masque de protection ou des lunettes de sécurité. Au besoin, porter également un masque antipoussières, un protecteur d’oreille, des gants et un tablier d’atelier résistant aux petits fragments abrasifs ou aux fragments provenant des pièces à travailler. La protection oculaire utilisée doit résister aux débris projetés lors des différentes opérations. Le masque anti-poussières et le masque filtrant doivent filtrer les particules produites lors de l’opération. Une exposition prolongée à un bruit fort peut entraîner une perte auditive. S’assurer que personne ne se tient à proximité du lieu de travail. Toute personne qui entre sur le lieu de travail doit porter l’équipement de protection requis. Des fragments provenant de la pièce à travailler ou d’un accessoire brisé peuvent être projetés et causer des blessures, même à des personnes se tenant à une certaine distance du lieu de travail immédiat. Tenir l’outil par ses surfaces de préhension isolées lors des opérations pendant lesquelles l’accessoire de coupe peut entrer en contact avec du câblage caché ou avec son propre cordon d’alimentation. Le contact d’un accessoire de coupe avec un fil sous tension « électrifie » les pièces métalliques exposées de l’outil et peut électrocuter l’utilisateur. Tenir le cordon loin de l’accessoire en rotation. En cas de perte de contrôle, le cordon peut être coupé ou accroché, et la main ou le bras de l’utilisateur risquent d’entrer en contact avec l’accessoire en rotation. Ne jamais déposer l’outil électrique avant l’arrêt complet de l’accessoire. L’accessoire en rotation peut attraper la surface et occasionner une perte de contrôle.5 - Français Ne jamais laisser l’outil électrique fonctionner en le transportant à ses côtés. L’accessoire en rotation peut s’accrocher accidentellement aux vêtements et entrer en contact avec l’utilisateur. Nettoyer régulièrement les évents d’aération de l’outil électrique. Le ventilateur du moteur aspire la poussière dans le logement et crée une accumulation excessive de métal fritté, ce qui peut causer un danger électrique. Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Les étincelles peuvent enflammer ces matériaux. Ne pas utiliser d’accessoires qui nécessitent des liquide de refroidissement. L’utilisation d’eau ou d’un autre liquide de refroidissement peut entraîner une électrocution ou un choc électrique.

REBONDS ET AVERTISSEMENTS CONNEXES

Un rebond est une réaction soudaine attribuable au pincement ou à l’accrochage de la meule, du plateau porte-disque, de la brosse ou de tout autre accessoire en rotation. Un pincement ou un accrochage provoque le blocage immédiat de l’accessoire en rotation qui, à son tour, entraîne l’outil incontrôlé dans le sens opposé à la rotation de l’accessoire, à l’endroit du coincement. Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à travailler, le rebord de la meule qui entre dans le point de pincement peut s’enfoncer dans la surface du matériau, éjectant la meule de la pièce à travailler ou la faisant rebondir, vers l’utilisateur ou loin de lui, selon le sens du mouvement de la meule au point de pincement. Dans ces conditions d’utilisation, les meules abrasives peuvent également se briser. Un rebond est attribuable à une mauvaise utilisation de l’outil ou au non-respect des procédures ou des conditions d’utilisation. Pour empêcher les rebonds, respecter les directives décrites ci dessous. Tenir fermement l’outil électrique et placer le corps et les mains de manière à pouvoir résister aux rebonds. Toujours utiliser la poignée auxiliaire, s’il y en a une, pour assurer un contrôle optimal en cas de rebond ou de réaction de couple lors du démarrage de l’outil. L’utilisateur peut contrôler les rebonds et les réactions de couple s’il respecte les directives prescrites. Ne jamais placer les mains à proximité de l’accessoire en rotation. En cas de rebond, l’accessoire peut dévier sur celles-ci. Ne pas positionner le corps à l’endroit où sera entraîné l’outil électrique si un rebond se produit. Un rebond entraînera l’outil dans le sens opposé au mouvement de la meule, à l’endroit de l’accrochage. Faire preuve d’une extrême prudence au moment d’utiliser l’outil sur des coins ou des rebords tranchants. Les coins, les rebords tranchants et les surfaces qui tressautent ont tendance à s’accrocher à la pièce en rotation et à causer une perte de contrôle ou des rebonds. Ne pas fixer une lame de sculpteur pour scie à chaîne ou une lame de scie dentée. Ces deux types de lame occasionnent de nombreux rebonds et des pertes de contrôle fréquentes. RÈGLES DE SÉCURITÉ PARTICULIÈRES POUR

LE MEULAGE DES PIÈCES

Utiliser seulement les types de meule recommandés pour cet outil électrique et le garde-meule spécialement conçu pour la meule utilisée. Il est impossible d’envelopper de façon adéquate et sécuritaire les meules qui ne sont pas spécialement conçues pour l’outil électrique. Le garde-meule doit être fixé solidement à l’outil électrique et positionné de manière à garantir une sécurité optimale; il importe donc de diriger le moins possible la meule vers l’utilisateur. Le garde meule aide à protéger l’utilisateur des fragments qui peuvent se détacher de la meule et du contact accidentel avec la meule. Utiliser seulement les meules pour effectuer des opérations pour lesquelles elles sont conçues. Par exemple, ne pas meuler avec le côté d’une meule à tronçonner. Seule la périphérie des meules à tronçonner abrasives doit être utilisée pour le meulage. Le fait d’appliquer une force latérale sur ces meules peut provoquer leur éclatement. Toujours utiliser des brides de meule non endommagées de formes et de dimensions convenables pour la meule choisie. Les brides de meule adéquates soutiennent la meule, ce qui minimise les risques de bris de celle-ci. Les brides de meules à tronçonner peuvent différer des brides de meules standards. Ne pas utiliser de meules usées qui proviennent d’outils électriques de plus grandes dimensions. Les meules conçues pour des outils électriques de plus grandes dimensions ne conviennent pas à la vitesse plus élevée des outils de plus petites dimension et peuvent éclater. RÈGLES DE SÉCURITÉ GÉNÉRALES POUR LE

Ne pas utiliser un papier pour disque abrasif surdimensionné. Suivre les recommandations du fabricant au moment de choisir le papier abrasif. Un papier abrasif qui excède la surface du disque de ponçage présente un danger de lacération et peut s’accrocher, se déchirer, ou entraîner un rebond.

Ne permettre à aucune partie lâche de la coiffe à polir ou à ses filaments de tourner librement. Enlever ou couper tous les filaments libres. Les filaments libres et en rotation peuvent s’empêtrer dans les doigts ou s’accrocher à la pièce à travailler. RÈGLES DE SÉCURITÉ PARTICULIÈRES POUR OPÉRATIONS DE LA BROSSE MÉTALLIQUE Porter une attention particulière à la brosse métallique, dont les poils peuvent être projetés même pendant une opération régulière. Éviter de surcharger les poils en appuyant sur la brosse de manière excessive. Les poils de la brosse métallique peuvent pénétrer facilement dans les vêtements légers ou la peau. AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU MEULEUSE D’ANGLE6 - Français AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU MEULEUSE D’ANGLE

Ce produit et la poussière dégagée lors du ponçage, sciage, meulage, perçage de certains matériaux et lors d’autres opérations de construction peuvent contenir des produits chimiques, notamment du plomb qui, selon l’État de la Californie, peuvent causer le cancer, des anomalies congénitales et d’autres dommages au système reproducteur. Bien se laver les mains après toute manipulation. Voici certains exemples de ces produits chimiques :

• le plomb contenu dans la peinture au plomb,

• la silice cristalline contenue dans les briques, le béton et d’autres produits de maçonnerie, ainsi que

• l’arsenic et le chrome contenus dans le bois de construction traité par produits chimiques. Le risque présenté par l’exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour réduire l’exposition, travailler dans un endroit bien aéré et utiliser des équipements de sécurité approuvés tels que masques antipoussières spécialement conçus pour filtrer les particules microscopiques.

PROPOSITION 65 DE L’ÉTAT DE CALIFORNIE

S’il est recommandé d’installer un dispositif protecteur pour utiliser une brosse métallique, s’assurer qu’il n’entre pas en contact avec la brosse. Le diamètre de la brosse métallique peut augmenter en raison de la charge et de la force centrifuge. RÈGLES SUPPLÉMENTAIRES DE SÉCURITÉ Toujours utiliser une garde appropriée pour la meule. Cette garde protège l’opérateur des fragments de meule brisés et projetés. Apprendre à connaître l’outil. Lire attentivement le manuel d’utilisation. Apprendre les applications et les limites de l’outil, ainsi que les risques spécifiques relatifs à son utilisation. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Le respect de cette règle réduira les risques de blessures graves. Protection respiratoire. Porter un masque facial ou un masque antipoussière si le travail produit de la poussière. Le respect de cette consigne réduira les risques de blessures graves. Protection auditive. Porter une protection auditive lors de l’utilisation prolongée. Le respect de cette règle réduira les risques de blessures graves. Inspecter régulièrement les cordons d’alimentation des outils et s’ils sont endommagés, les confier au centre de réparations agréé le plus proche. Toujours être conscient de l’emplacement du cordon. Le respect de cette règle réduira les risques de choc électrique et d’incendie. Vérifier l’état des pièces. Avant d’utiliser l’outil de nouveau examiner soigneusement les pièces et dispositifs de protection qui semblent endommagés afin de déterminer s’ils fonctionnent correctement et s’ils remplissent les fonctions prévues. Vérifier l’alignement des pièces mobiles, s’assurer qu’aucune pièce n’est bloquée ou cassée, vérifier la fixation de chaque pièce et s’assurer qu’aucun autre problème ne risque d’affecter le bon fonctionnement de l’outil. Toute protection ou pièce endommagée doit être correctement réparée ou remplacée dans un centre de réparations agréé. Le respect de cette consigne réduira les risques de choc électrique, d’incendie et de blessures graves. S’assurer que le cordon prolongateur est en bon état. Si un cordon prolongateur est utilisé, s’assurer que sa capacité est suffisante pour supporter le courant de fonctionnement de l’outil. Un calibre de fil (A.W.G) d’au minimum 14 est recommandé pour un cordon prolongateur de 15 m (50 pi) maximum. L’usage d’un cordon de plus de 30 m (100 pi) est déconseillé. En cas de doute, utiliser un cordon du calibre immédiatement supérieur. Moins le numéro de calibre est élevé, plus la capacité du fil est grande. Un cordon de capacité insuffisante causerait une baisse de la tension de ligne, entraînant une perte de puissance et une surchauffe. Inspecter la pièce et retirer les clous éventuels avant d’utiliser cet outil. Le respect de cette consigne réduira les risques de blessures graves. Si le cordon d’alimentation est endommagé, il doit être remplacé uniquement pas le fabricant ou par un centre de réparation agréé pour éviter tout risque. Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si cet produit est prêté, il doit être accompagné de ces instructions.7 - Français sYMBoles Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques. sYMBole NoM désigNatioN / exPlicatioN Symbole d’alerte de sécurité Indique un risque de blessure potentiel. Lire le manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit. Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Avertissement concernant l’humidité Ne pas exposer à la pluie ou l’humidité.

Volts Tension A Ampères Intensité Hz Hertz Fréquence (cycles par seconde) W Watts Puissance min Minutes Temps Courant continu Type ou caractéristique du courant Vitesse à vide Vitesse de rotation à vide Outil de la classe II Construction à double isolation .../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. sYMBole sigNal sigNiFicatioN

Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.

Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves ou mortelles. atteNtioN : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourraît entraîner des blessures légères ou de gravité modérée. avis : (Sans symbole d’alerte de sécurité)Indique une information importante ne concernant pas un risque de blessure comme une situation pouvant occasionner des dommages matériels.8 - Français DOUBLE ISOLATION La double isolation est un dispositif de sécurité utilisé sur les outils à moteur électriques, éliminant le besoin de cordon d’alimentation habituel à trois fils avec terre. Toutes les pièces métalliques exposées sont isolées des composants internes du moteur par l’isolation protectrice. Les outils à double isolation ne nécessitent pas de mise à la terre.

Le système à double isolation est conçu pour protéger l’utilisateur contre les chocs électriques causés par une rupture du câblage interne de l’outil. Prendre toutes les précautions de sécurité normales pour éviter les chocs électriques. NOTE : La réparation d’un outil à double isolation exige des précautions extrêmes ainsi que la connaissance du système, elle ne doit être confiée qu’à un réparateur qualifié. En ce qui concerne les réparations, nous recommandons de confier l’outil au centre de réparations le plus proche. Utiliser exclusivement des pièces d’origine pour les réparations. CONNEXIONS ÉLECTRIQUES Ce produit est équipé d’un moteur électrique de précision. Il doit être branché uniquement sur une alimentation 120 V, c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser cet outil sur une source de courant continu (c.c.). Une chute de tension importante causerait une perte de puissance et une surchauffe du moteur. Si l’outil ne fonctionne pas une fois branché, vérifier l’alimentation électrique. CORDONS PROLONGATEURS Lors de l’utilisation d’un outil électrique à grande distance d’une prise secteur, veiller à utiliser un cordon prolongateur d’une capacité suffisante pour supporter l’appel de courant de l’outil. Un cordon de capacité insuffisante causerait une baisse de la tension de ligne, entraînant une perte de puissance et une surchauffe. Se reporter au tableau ci-dessous pour déterminer le calibre minimum de fil requis pour un cordon donné. Utiliser exclusivement des cordons à gaine cylindrique homologués par Underwriter’s Laboratories (UL). Pour le travail à l’extérieur, utiliser un cordon prolongateur spécialement conçu à cet effet. Ce type de cordon porte l’inscription « WA » ou « W » sur sa gaine. Avant d’utiliser un cordon prolongateur, vérifier que ses fils ne sont ni détachés ni exposés et que son isolation n’est ni coupée, ni usée. **Intensité nominale (sur la plaquette signalétique de l’outil) 0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0 Longueur du cordon Calibre de fil (A.W.G.) 25´ 16 16 16 16 14 14 50´ 16 16 16 14 14 12 100´ 16 16 14 12 10 — **Utilisé sur circuit de calibre 12 – 20 A NOTE : AWG = American Wire Gauge

Maintenir le cordon prolongateur à l’écart de la zone de travail. Lors du travail avec un cordon électrique, placer le cordon de manière à ce qu’il ne risque pas de se prendre dans les pièces de bois, outils et autres obstacles. Ne pas prendre cette précaution peut entraîner des blessures graves.

• Vérifier l’état des cordons prolongateurs avant chaque utilisation. Remplacer immédiatement tout cordon endommagé. Ne jamais utiliser un outil dont le cordon d’alimentation est endommagé, car tout contact avec la partie endommagée pourrait causer un choc électrique et des blessures graves. CARACTÉRISTIQUES ÉLECTRIQUES9 - Français caRactéRistiques FicHe tecHNique Taille de meule p. 178
• mm (7 po) Diamètre de broche p. 5
• /8 po x 11 UNC (M14) Vitesse à vide p. 8
• 000 r/min. (RPM) Entrée p. 120
• volts, c.a. uniquement, 60 Hz, 15 A Poids net ,6 kg (8 lb) veilleR À BieN coNNaÎtRe la Meuleuse d’aNgle Voir la figure 1, page 13. L’utilisation sûre de ce produit exige une comprehension des renseignements figurant sur l’outil et contenus dans le manuel d’utilisation, ainsi qu’une bonne connaissance du projet entrepris. Avant d’utiliser ce produit, se familiariser avec toutes ses caractéristiques et règles de sécurité. p. 3

BALAIS DE CARBONE À ARRÊT

autoMatique Lorsque les balais de carbone à arrêt automatique s’usent à une longueur prédéterminée, la meuleuse s’arrête automatiquement, évitant toute possibilités de dommages à l’induit. BoutoN de veRRouillage Le bouton de verrouillage permet de meuler continuellement pendant une période prolongée. PoigNée Rotative Lapoignéepermetunerotationde90˚versladroiteoula gauche pour en faciliter l’utilisation. PoigNée latéRale La poignée latérale est conçue pour stabiliser la meuleuse et elle doit être utilisée en toutes circonstances. Outre le maintien du contrôle pendant l’utilisation, la poignée facilite le travail. BoutoN de veRRouillage de l’axe Ce bouton bloque l’axe, ce qui permet de remplacer la meule avec une seule clé. gÂcHette L’emplacement de la gâchette du commutateur assure la facilité d’utilisation. gaRaNt saNs outil Ce garant sans outil dévie les étincelles et la limaille pendant l’utilisation. déBallage Ce produit nécessite l’assemblage. Avec précaution, sortir le produit et les accessoires de la boîte. S’assurer que toutes les pièces figurant sur la liste de contrôle sont incluses.

Ne pas utiliser le produit s’il n’est pas complètement assemblé ou si des pièces semblent manquantes ou endommagées. Le fait d’utiliser un produit assemblé de façon inadéquate ou incomplète peut entraîner des blessures graves. Examiner soigneusement le produit pour s’assurer que rien n’a été brisé ou endommagé en cours de transport. asseMBlage Ne pas jeter les matériaux d’emballage avant d’avoir soigneusement examiné le produit et avoir vérifié qu’il fonctionne correctement. Si des pièces sont manquantes ou endommagées, appeler le 1-866-539-1710. liste de coNtRÔle Meuleuse d’angle Garant Écrou de serrage Bride circulaire Meule Poignée latérale Clé Manuel d’utilisation10 - Français

Si des pièces manquent ou sont endommagées, ne pas utiliser ce produit avant qu’elles aient été remplacées. Le fait d’utiliser ce produit même s’il contient des pièces endommagées ou s’il lui manque des pièces peut entraîner des blessures graves.

Ne pas essayer de modifier cet outil ou de créer des accessoires non recommandés pour ce produit. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves.

Ne pas brancher sur le secteur avant d’avoir terminé l’assemblage. Le non-respect de cet avertissement peut causer un démarrage accidentel, entraînant des blessures graves.

INSTALLATION DE LA GARANT

Voir la figure 2, page 13. Placer le garant neuf sur l’épaulement du chapeau de roulement en alignant les flèches du garant et du chapeau de roulement. Appuyer sur le dispositif de protection jusqu’à ce qu’il soit bien en place. Appuyer sur le levier et tourner le garant en position correcte. Voir la section Positionnement du garant. NOTE : S’assurer que la nervure en saillie du garant est engagée dans la rainure du chapeau de roulement. Remonter la bride circulaire, de la meule et de l’écrou de blocage. Voir la section Installation de la meule. Serrer fermement l’écrou à l’aide de la clé fournie.

Inspecter soigneusement les meules neuves avant de les installer.

• Frapper légèrement le pourtour de la meule avec un maillet en bois.

• Écouter attentivement le son produit.Le son change lorsque la meule est frappée à en endroit fissuré ou fendu. Ne pas utiliser les meules présentant des fissures ou fêlures. Après avoir installé une meule neuve la tester en la laissant tourne à vide pendant environ une minute, en veillant à ne pas la diriger vers des personnes ou objets. ASSEMBLAGE Débrancher la meuleuse. Appuyer sur le bouton de verrouillage de l’axe et tourner le boulon jusqu’à ce que l’axe se verrouille. NOTE : Pour éviter des dommages à l’axe et à son verrouillage, toujours laisser le moteur s’arrêter complètement avant d’engager le verrouillage. Desserrer et retirer l’écrou de l’axe. Ne pas retirer le bride circulaire. S’assure que les méplats au dessous de la bride circulaire s’engagent dans ceux de l’axe. Placer la meule sur l’axe. Visser l’écrou de serrage sur l’axe, son côté plat étant dirigé vers le haut. Engager la partie saillante de petit diamètre de l’écrou dans le trou de la meule et serrer à la main.

Toujours installer les meules côté concave contre la bride circulaire. Si cette précaution n’est pas prise, la meule se brisera lors du serrage de l’écrou. Ceci pourrait entraîner des blessures graves par les morceaux de meule projetés. Ne pas trop serrer. Appuyer sur le bouton de verrouillage de l’axe et tourner la meule dans le sens horaire jusqu’à ce que l’axe se verrouille en position. Serrer fermement l’écrou à l’aide de la clé fournie. Ne pas trop serrer.

Ne jamais attacher une meule de tronçonnage ni une meule de TYPE 1 à cette meuleuse angulaire. Elle est exclusivement conçue pour le meulage. Tout autre usage est déconseillé et présente un risque de blessures graves. INSTALLATION DE LA POIGNÉE LATÉRALE Voir la figure 3, page 13. Débrancher la meuleuse. Visser la poignée sur le côté du carter du moteur. NOTE : La poignée peut être montée à droite ou à gauche, selon la préférence de l’utilisateur. Elle doit toujours être utilisée pour éviter une perte de contrôle pouvant entraîner des blessures graves. Serrer la poignée latérale fermement.

POSITIONNEMENT DU GARANT

Voir les figures 4 á 6, page 13. Le garant doit être correctement installé, en fonction du côté sur lequel la poignée est montée. Ne jamais utiliser la meuleuse si le garant n’est pas correctement installée ou les flèches correctement alignées.11 - Français UTILISATION

Ne pas laisser la familiarité avec le produit faire oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si une opération dégage de la poussière, porter également un masque anti-poussière.

Ne pas utiliser d’outils ou accessoires non recommandés par le fabricant pour ce produit. L’utilisation de pièces et accessoires non- recommandés peut entraîner des blessures graves. APPLICATIONS Ce produit ne doit être utilisé que pour les applications listées ci-dessous : Meulage des métaux Ponçage du bois ou des métaux

Ne jamais installer de lame ou de ciseau de quelque type que ce soit sur cette meuleuse. Elle est exclusivement conçue pour le meulage et le ponçage. Tout autre usage est déconseillé et peut créer un danger de blessures graves.

Utiliser SEULEMENT les meules à moyeu déporté de type 27 (comme celles fournies avec le produit). Ne jamais attacher une meule de tronçonnage ni une meule de Type 1 à cette meuleuse. Ce produit est exclusivement conçue pour le meulage. Tout autre usage est déconseillé et présente un risque de blessures graves. Type 27 − pRÊTeS À UTILISeR Type 1 − Ne pAS UTILISeR ASSEMBLAGE

Ne jamais installer le garant de manière à ce qu’il se trouve sur l’avant de la meuleuse. Les étincelles et la limaille pourraient être projetées en direction de l’opérateur et le blesser sérieusement. Toujours installer le garant en position correcte, comme illustré. Pour régler le garant : Débrancher la meuleuse. Appuyer sur le levier et faire tourner le garant en position correcte, comme illustré. NOTE : S’assurer que la nervure en saillie du le garant est engagée dans la rainure du chapeau de roulement. Ne jamais utiliser la meuleuse sans le garant installé et correctement ajusté. MISE EN MARCHE/ARRÊT DE LA MEULEUSE Voir la figure 7, page 14. Pour mettre la meuleuse en MARCHE : Appuyer sur la gâchette. Pour ARRÊTER la meuleuse : Relâcher la gâchette.

BOUTON DE VERROUILLAGE

Voir la figure 7, page 14. Cette meuleuse est dotée d’un bouton de verrouillage de gâchette, commode pour le meulage en continu durant des périodes prolongées. Verrouillage : Tenir la meuleuse devant soi, loin du corps, sans la laisser toucher la pièce à meuler. Appuyer sur la gâchette. Maintenir enfoncé le bouton de verrouillage situé sur l’arrière de la poignée. Relâcher la gâchette. Relâcher le bouton de verrouillage et la meuleuse continue de tourner. Pour désengager le verrouillage, appuyer puis relâcher l’interrupteur à palette. NOTE: Si la fonction de verrouillage est engagée pendant l’utilisation et la meuleuse est accidentellement débranchée, désengager le verrouillage immédiatement.12 - Français UTILISATION

RÉGLAGE DU POIGNÉE ROTATIVE

Voir la figure 8, page 14. Lapoignéepermetunerotationde90˚versladroiteoula gauche. Débrancher la meuleuse. Pousser sur le bouton de verrou de la poignée afin de la tourner à la position voulue. Relâcher le bouton de verrou de la poignée et s’assurer que la poignée est verrouillée dans la position voulue.

Pour éviter la perte du contrôle et des blessures graves, toujours tenir la meuleuse avec poignée fixé en position.

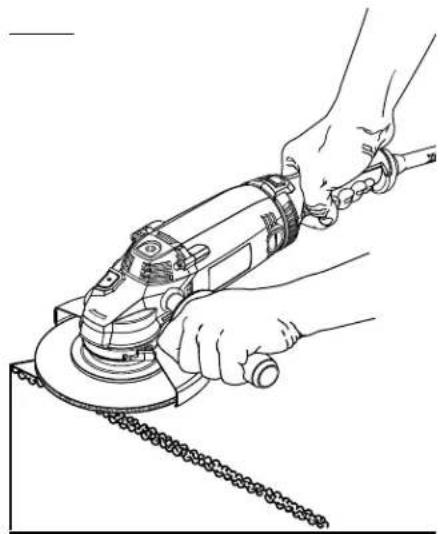

UTILISATION DE LA MEULEUSE

Voir la figure 9, page 14. Toujours choisir et utiliser les meules recommandées pour les matériaux à travailler. S’assurer que la vitesse de fonctionnement minimum de tout accessoire à meule est de 8 000 r/min. La meule fournie avec l’outil convient au meulage des soudures, à la préparation des surfaces à souder, au meulage des structures en acier et au meulage de l’acier inoxydable. Utilisation de la meuleuse : Placer la pièce à meuler dans un étau ou l’assujettir sur un établi.

Ne jamais utiliser la meuleuse sans le garant. Elle est conçue pour n’être utilisée qu’avec le garant en place. Si cette précaution n’est pas prise, de la limaille peut être en direction de l’opérateur et causer des blessures graves. Tenir la meuleuse devant soi, loin du corps, sans la laisser toucher la pièce à meuler. Mettre la meuleuse en marche et laisser le moteur parvenir à pleine vitesse. Abaisser progressivement l’outil, jusqu’à ce que la meule entre en contact avec la pièce à travailler. Garantr la meuleuse inclinée à un angle de 5 à 15 degrés.

Pour éviter la perte du contrôle et des blessures graves, toujours tenir la meuleuse à deux mains, l’une étant placée sur la poignée latérale. Déplacer la meuleuse continuellement, à une vitesse uniforme. avis : Si la meuleuse est maintenue trop longtemps à un endroit, elle entamera et creusera la pièce. Si la meuleuse est tenue à un angle trop prononcé elle entamera également la pièce, la pression étant concentrée sur une trop petite surface. Utiliser une pression juste suffisante pour empêcher l’outil de brouter ou de sautiller. NOTE : Une pression excessive réduirait la vitesse de rotation de la meule et imposerait une charge excessive sur le moteur. Normalement le poids de l’outil suffit pour la plupart des travaux de meulage. Utiliser une légère pression pour le meulage des bords irréguliers et des boulons desserrés qui risque de causer un blocage de la meule. Soulever la meuleuse de la pièce avant de l’arrêter.13 - Français ENTRETIEN

Utiliser exclusivement des pièces d’origine pour les réparations. L’usage de toute autre pièce pourrait créer une situation dangereuse ou endommager l’outil.

Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1 lors de l’utilisation d’outils électriques ou des opérations de nettoyage à l’air comprimé. Si une opération dégage de la poussière, porter également un masque filtrant.

Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc.

Ne jamais laisser de liquides tels que le fluide de freins, l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou détruire le plastique, ce qui pourrait entraîner des blessures graves. Les outils électriques utilisés sur la fibre de verre, le placoplâtre, les mastics de bouchage ou le plâtre s’usent plus vite et sont susceptibles de défaillance prématurée, car les particules et les éclats de fibre de verre sont fortement abrasifs pour les roulements, balais, commutateurs, etc. Toutefois, si l’outil a été utilisé sur l’un de ces matériaux, il est extrêmement important de le nettoyer à l’air comprimé. LUBRIFICATION Tous les engrenages de cet outil sont enduits d’une quantité suffisante de lubrifiant de haute qualité pour la durée de vie de l’outil, dans des conditions d’utilisation normales. Aucune autre lubrification n’est donc nécessaire.

REMPLACEMENT DE LA GARANT

Après un certain temps, le garant peut s’user et devoir être remplacé. Si le garant est endommagé à la suite d’une chute de la meuleuse, il devra également être remplacé. Voir la section Installation de la garant plus haut dans ce manuel.

REMPLACEMENT DES BALAIS

Voir la figure 10, page 14. Le moteur de la produit est équipé de balais accessibles de l’extérieur, dont l’usure doit être vérifiée périodiquement. Débrancher la meuleuse. Retirer le couvercle des balais à l’aide d’un tournevis plat. Les balais sont montés sur ressort et sont éjectés lorsque le couvercle est retiré. Retirer les balais (et leurs ressorts). Regarder s’ils sont usés. Remplacer les deux balais lorsque la longueur du carbone est de 5 mm (1/4 po) ou moins. Ne pas remplacer un balai sans remplacer l’autre. Installer les nouveaux balais. S’assurer que la courbure des balais correspond à celle du moteur et que les balais tournent librement dans leurs tubes. Replacer le capuchon du balai et le serrer solidement. Ne pas trop serrer.

FIGURES (ILLUSTRATIONS) COMMENÇANT SUR

14 DE PAGE APRÈS LA SECTION ESPAGNOL.14 - Français GARANTIE Une preuve d’achat doit être présentée pour toute demande de réparation sous garantie. Cette garantie se limite aux outils électriques à main et d’établi RIDGID

achetés à partir du 1/2/04. Ce produit est fabriqué par One World Technologies, Inc., sous licence de marque de RIDGID, Inc. Toutes les correspondances relatives à la garantie doivent être adressées à One World Technologies, Inc. à l’intention de: Service technique des outils motorisés à main et d’établi RIDGID, au 1-866-539-1710 (appel gratuit).

POLITIQUE DE SATISFACTION ASSURÉE DE

90 JOURS En cas de non satisfaction pour quelque raison que ce soit au cours des 90 jours suivant la date d’achat de cet outil à main ou d’établi RIDGID®, il pourra être retourné au point de vente pour échange ou remboursement intégral. Pour obtenir un outil en échange, l’équipement original devra être retourné, dans son emballage d’origine, accompagné d’une preuve d’achat. L’outil fourni en échange sera couvert par la garantie limitée pour le restant de la période de validité de 3 ANS. CE QUI EST COUVERT PAR LA GARANTIE

LIMITÉE DE TROIS ANS

Cette garantie sur les outils électriques à main et d’établi RIDGID® couvre tous les vices de matériaux et de fabrication, ainsi que les articles de consommation courants, tels que balais, mandrins, moteurs, commutateurs, cordons, engrenages et même les batteries d’outils sans fil de cet outil RIDGID®, pour une période de trois ans, à compter de la date d’achat. Les garanties d’autres produits RIDGID® peuvent être différentes.

RÉPARATIONS SOUS GARANTIE

Pour toute réparation sous garantie, cet outil RIDGID® devra être retourné, en port payé, à un centre de réparations RIDGID® pour outils motorisés à main et d’établi agréé. L’adresse du centre de réparations agréé le plus proche peut être obtenue en appelant le 1-866-539-1710 (appel gratuit), ou en accédant au site Internet RIDGID®

www.ridgid.com. Le reçu de vente daté doit être présenté lors de toute demande de réparation sous garantie. Le centre de réparations agréé corrigera tout défaut de fabrication et réparera ou remplacera (à notre choix) gratuitement, toute pièce défectueuse. One World Technologies, Inc. P.O Box 35 Highway 8 Pickens, SC 29671, États-Unis GARANTIE D’ENTRETIEN DE 3 ANS SUR LES OUTILS ÉLECTRIQUES À MAIN ET D’ÉTABLI RIDGID

La garantie ne couvre que l’acheteur au détail original et n’est pas transférable. Cette garantie ne couvre pas les problèmes de fonctionnement, défaillances ou autres défauts résultant d’un usage incorrect ou abusif, de la négligence, de la modification, de l’altération ou de réparations effectuées par quiconque autre qu’un centre de réparations d’outils motorisés à main et d’établi RIDGID®. Les articles de consommation fournis avec cet outil, tels que, mais sans y être limité, les lames, embouts et abrasifs, ne sont pas couverts. RIDGID, INC., ET ONE WORLD TECHNOLOGIES, INC. NE

FONT AUCUNE AUTRE GARANTIE, REPRÉSENTATION

OU PROMESSE CONCERNANT LA QUALITÉ ET LES PERFORMANCES DE SES OUTILS MOTORISÉS, AUTRES QUE CELLES EXPRESSÉMENT INDIQUÉES DANS LE PRÉSENT DOCUMENT. AUTRES LIMITATIONS Sous réserve que les lois en vigueur le permettent, toutes les garanties implicites sont exclues, y compris les GARANTIES DE VALEUR MARCHANDE ou D’ADÉQUATION À UN USAGE PARTICULIER. Toutes les garanties implicites, y compris les garanties de valeur marchande ou d’adéquation à un usage particulier ne pouvant pas être exclues en raison des lois en vigueur, sont limitées à une durée de trois ans, à compter de la date d’achat. One World Technologies, Inc. et RIDGID, Inc. déclinent toute responsabilités pour les dommages directs ou indirects. Certains états et provinces ne permettant pas de limitation sur la durée des garanties implicites, et / ou l’exclusion ou la limitation des dommages directs ou indirects, les restrictions ci-dessus peuvent ne pas être applicables. Cette garantie donne au consommateur des droits spécifiques, et celui-ci peut bénéficier d’autres droits, qui varient selon les états ou provinces.15 - Français Notes3 - Español
