T30 - Sèche-linge Dexter Laundry - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-linge commercial
Modèle	T30
Marque	Dexter Laundry
Capacité de poids à sec	30 lb (13,6 kg)
Hauteur du châssis	72 1/4 po (1835 mm)
Largeur du châssis	31 1/2 po (800 mm)
Profondeur du châssis	41 3/4 po (1058 mm)
Ouverture de la porte	22 5/8 po (575 mm)
Diamètre du cylindre	30 po (762 mm)
Profondeur du cylindre	27 1/2 po (699 mm)
Volume du cylindre	11,25 pi³ (319 L)
Poids net	463 lb (210 kg)
Poids d'expédition	507 lb (231 kg)
Alimentation électrique (120 V / 60 Hz / 1 ph)	Courant de fonctionnement 9,6 A, protection 15 A
Alimentation électrique (208-240 V / 60 Hz / 1 ph)	Courant de fonctionnement 5,1 A, protection 10 A
Alimentation gaz (60 Hz)	90 000 BTU/h (26,4 kW)
Alimentation gaz (50 Hz)	74 000 BTU/h (21,7 kW)
Moteur	1/2 HP (0,373 kW)
Débit d'air (60 Hz)	830 pi³/min (23,5 m³/min)
Débit d'air (50 Hz)	690 pi³/min (19,5 m³/min)
Zone du filtre à charpie	515 po² (3323 cm²)
Fonctions principales	Programmation des cycles, sélection de température (haute/moyenne/basse), fonctionnement à pièces, refroidissement, anti-froissement
Sécurité	Thermostat de surtempérature, mise à la terre obligatoire, détection de flamme, verrouillage en cas d'erreur
Entretien et nettoyage	Nettoyage quotidien du filtre à charpie, vérification trimestrielle des courroies et joints, nettoyage annuel du conduit d'évacuation
Pièces détachées et réparabilité	Courroies, filtre à charpie, pièces d'allumage, contacter le distributeur Dexter pour les pièces

FOIRE AUX QUESTIONS - T30 Dexter Laundry

Quelle est la capacité de séchage du Dexter T30 ?

La capacité de poids à sec est de 30 lb (13,6 kg).

Comment démarrer la sécheuse T30 ?

Fermez la porte, insérez le montant requis, sélectionnez la température (haute, moyenne ou basse) et appuyez sur Start.

Que faire si la sécheuse ne chauffe pas ?

Vérifiez que le robinet de gaz est ouvert et que le filtre à charpie est propre. Si le problème persiste, le système d'allumage peut être en verrouillage : ouvrez la porte pendant 15 secondes, puis réessayez.

Comment nettoyer le filtre à charpie ?

Ouvrez la porte du compartiment à charpie, retirez le filtre et nettoyez-le avec une brosse douce. Remettez-le en place et fermez la porte.

Puis-je programmer la durée de séchage ?

Oui, via le mode de programmation manuelle. Vous pouvez modifier la durée de base, le prix et la durée de séchage supplémentaire.

La sécheuse s'arrête avant la fin du cycle. Pourquoi ?

Cela peut être dû à une obstruction de l'évacuation, un filtre à charpie obstrué ou un thermostat de sécurité déclenché. Vérifiez ces éléments.

Quelles sont les exigences électriques ?

Le modèle T30 peut fonctionner en 120 V / 60 Hz / 1 ph (9,6 A) ou 208-240 V / 60 Hz / 1 ph (5,1 A). Consultez la plaque signalétique.

Comment puis-je réinitialiser le mot de passe de la commande ?

Si vous oubliez le mot de passe, vous pouvez réinitialiser la commande aux paramètres d'usine en suivant la procédure de réinitialisation matérielle décrite dans la notice.

La fonction anti-froissement est-elle disponible ?

Oui, si activée, la sécheuse fait tourner le tambour par intermittence après la fin du cycle pour éviter les plis.

Comment installer la sécheuse correctement ?

Assurez un écart arrière d'au moins 18 po (457 mm) pour l'entretien, raccordez l'évacuation avec un tuyau de 8 po (203 mm), et respectez les codes locaux pour le gaz et l'électricité.

MODE D'EMPLOI T30 Dexter Laundry

AVERTISSEMENT: Assurez-vous de bien suivre les instructions données dans cette notice pour réduire au minimum le risque d'incendie ou d'explosion ou pour éviter tout dommage matériel, toute blessure ou la mort.

• Ne pas entreposer ni utiliser d'essence ni d'autres vapeurs ou liquides inflammables dans le voisinage de cet apparéil ou de tout autre apparéil.
• QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ:
• Ne pas tenter d'allumer d'appareil.
• Ne touchez à aucun interrupteur. Ne pas vous servir des téléphones se trouvant dans le bâtiment où vous vous trouvez.
• Évacuez la pièce, le bathtub ou la zone.
• Appelez immédiatement votre fournisseur de gaz depuis un voisin. Suivez les instructions du fournisseur.
• Si vous ne pouvez rejoindre le fournisseur de gaz, appelez le service des incendies.
• L'installation et l'entretien doivent être assurés par un installateur ou un service d'entretien qualifié ou par le fournisseur de gaz.

Pour votre sécurité

Ne pas entreposer ni utiliser d'essence ni d'autres vapeurs ou liquides inflammables dans le voisinage de cet appareil ou de tout autre appareil.

ATTENTION. Lors des opérations d'entretien des commandes, étiqueter tous les fils avant de les déconnecter. Toute erreur de câblage peut être une source de danger et de panne.

La sécheuse ne doit pas être entroposée ni installée dans des endroits où elle risque d'être exposée à l'eau ou aux conditions climatiques.

FIRE OR EXPLOSION HAZARD

Affichez l'advertisement « Pour votre sécurité » suivant dans un emplacement bien en vue : nisseu

Vous, l'acheteur, devez afficher dans un emplacement bien en vue les instructions à suivre dans l'éventualité où l'utilisateur détecte une odeur de gaz. Consultez votre fournisseur de gaz local pour connaître la procédure à suivre si une odeur de gaz est détectée.

AVERTISSEMENT: Assurez-vous de bien suivre les instructions données dans cette notice pour réduire au minimum le risque d'incendie ou d'explosion ou pour éviter tout dommage matériel, toute blessure ou la mort.

• Ne pas entreposer ni utiliser d'essence ni d'autres vapeurs ou liquides inflammables à proximité de cet appareil.
• QUE FAIRE SI VOUS SENTEZ UUNE ODEUR DE GAZ
• Ne pas tenter d'allumer d'appareils.
• Ne touchez à aucun interrupteur. Ne pas vous servir des téléphones se trouvant dans le bâtiment.
• Évacuez la pièce, le bâtiment ou la zone.
• Appelez immédiatement votre fournisseur de gaz depuis un voisin. Suivez les instructions du fournisseur.
• Si vous ne pouvez rejoindre le fournisseur de gaz, appelez le service des incendies.
• L'installation et l'entretien doivent être assurés par un installateur ou un service d'entretien qualifié ou par le fournisseur de gaz.

Pour votre sécurité

Ne pas entreposer ni utiliser d'essence ni d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil.

Il est important que vous lisiez ce manuel et le conserviez pour le consulter ultérieurement. Pour l'entretien ou les pièces de rechange, communiquez avec le distributeur de votre localité ou avec le fabricant.

Pour votre sécurité

CETTE MACHINE EST UNIQUEMENT DESTINEE A SECHER LES TISSUS LAVES A L'EAU.

Pour éviter tout risque d'incendie, notamment de combustion spontanée, ne faites pas sécher des serpillères imbibées d'huile, de produits contenant de la mousse de caoutchouc ou un matériel caoutchouteux similaire, ou tout autre matériel sur lequel vous avez utilisé un produit nettoyant ou qui contient des liquides ou des solides inflammables (tels que de l'essence, du kerosène, de la cire, etc). Les adoucissants et produits similaires doivent être utilisés selon les instructions fournies avec le produit. Videz entièrement les poches de leur contenu, tel qu'un briquet ou des allumettes.

Cet appareil peut être utilisé par les enfants à partir de 8 ans, par les individus représentant des capacités physiques, sensorielles ou mentales réduites, ainsi que par les individus manifestant un manque d'expérience et de connaissances si cet usage se fait sous surveillance ou qu'ils ont reçu les instructions nécessaires pour utiliser l'appareil en toute sécurité et qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par un enfant laissé sans surveillance. Les enfants non surveillés de moins de 3 ans doivent être tenus à l'écart de l'appareil.

TABLE DES MATIÈRES

N° de page
Avertissements relatifs à l'utilisation et au fonctionnement	42
Caracteristiques techniques de la sécheuse 43-47

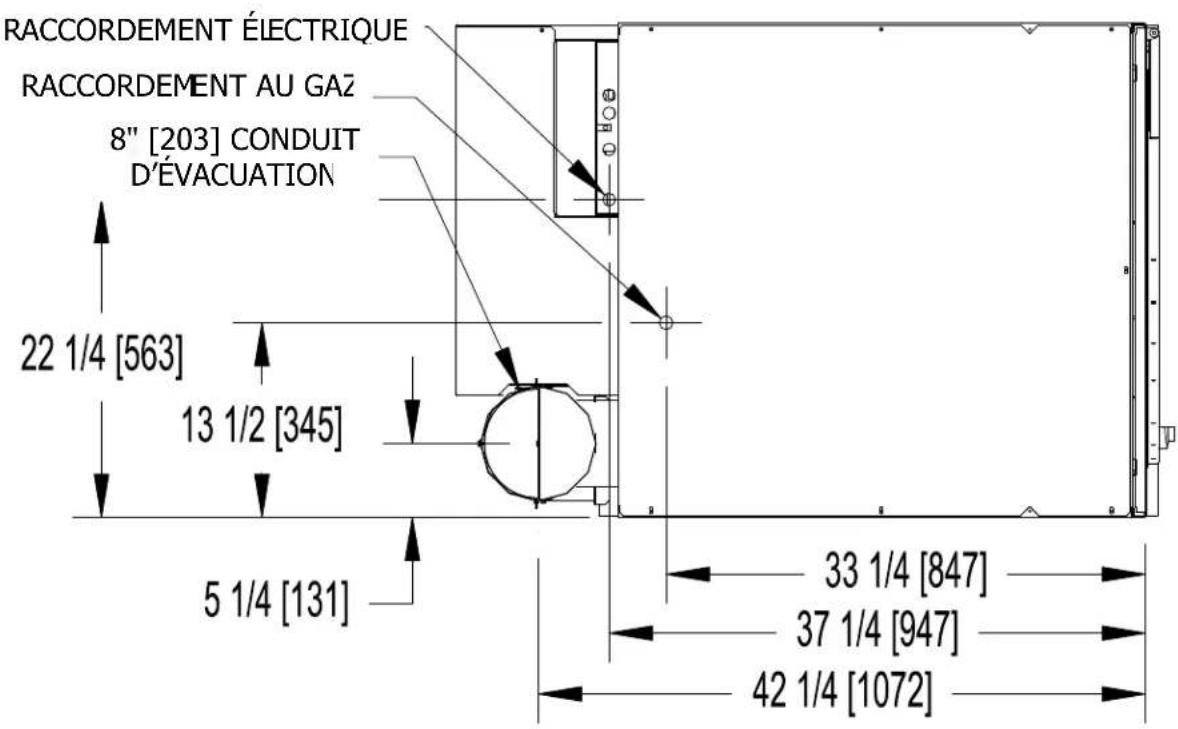

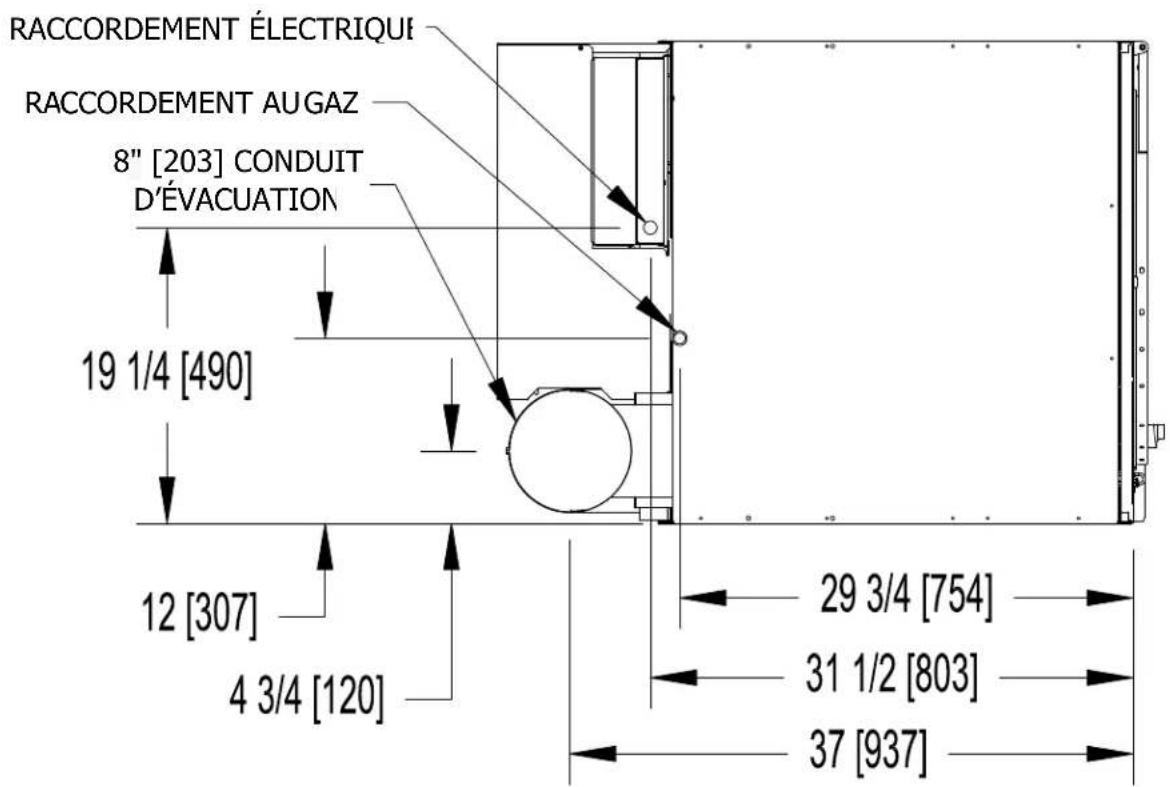

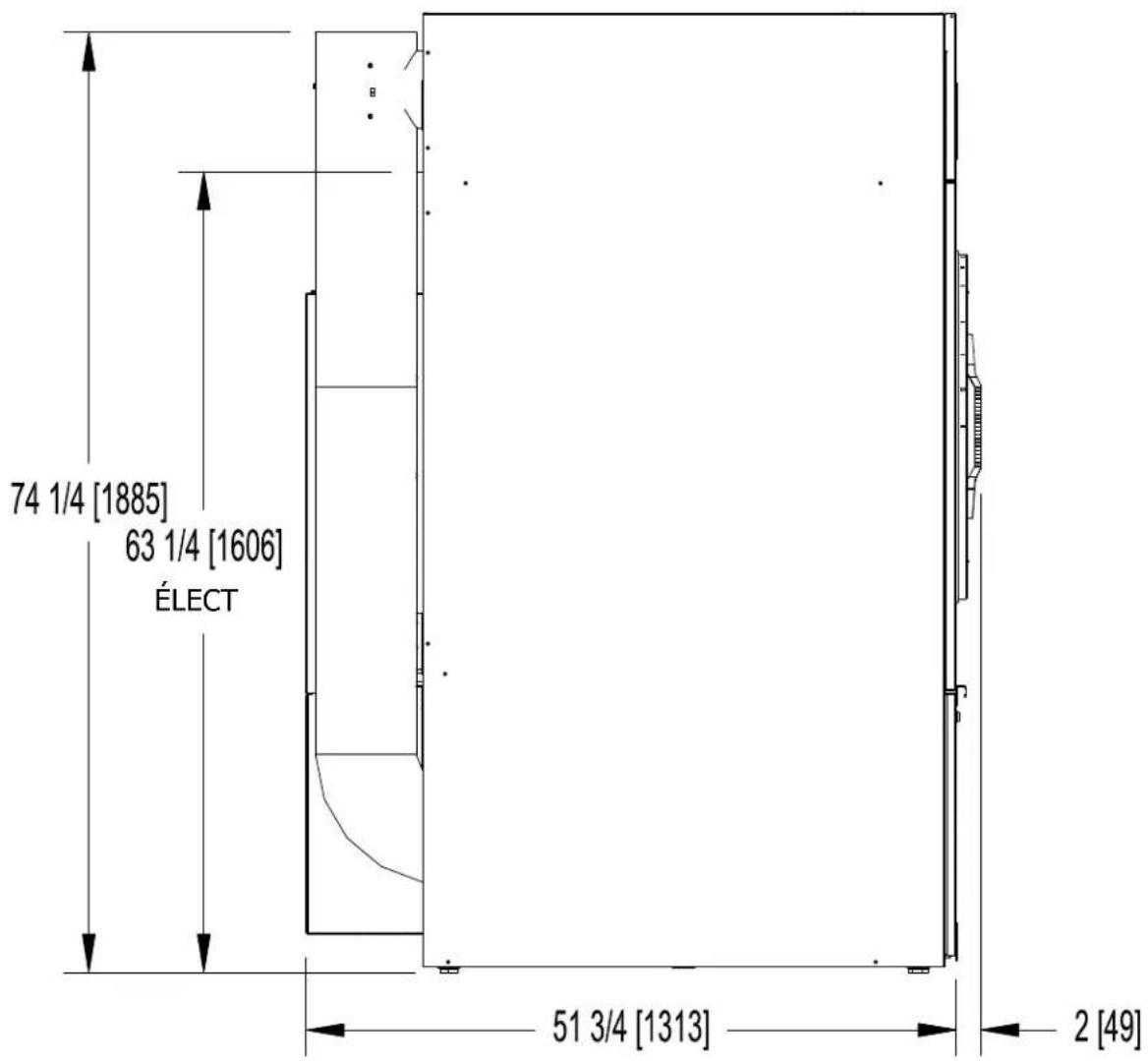

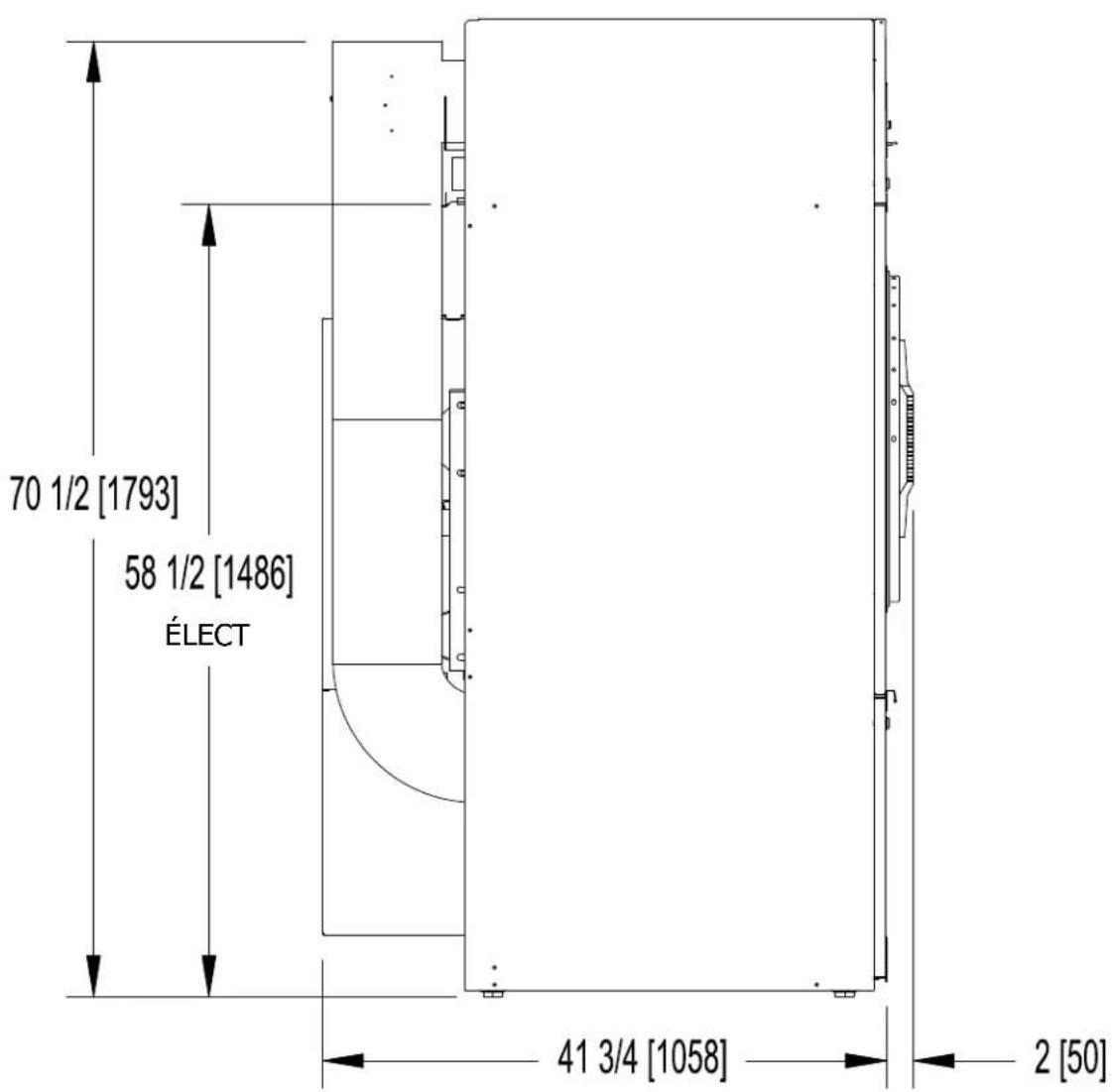

Dimensions de la sécheuse 48-59
Instructions d'installation et d'utilisation 60-63

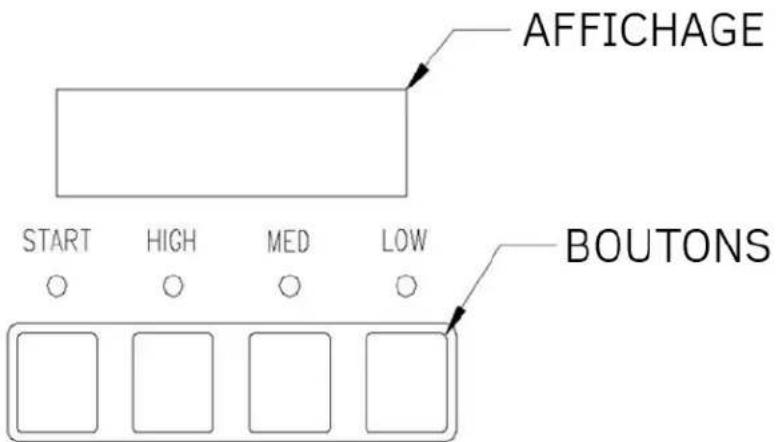

Arrêt de la sécheuse 65
Instructions d'utilisation 66

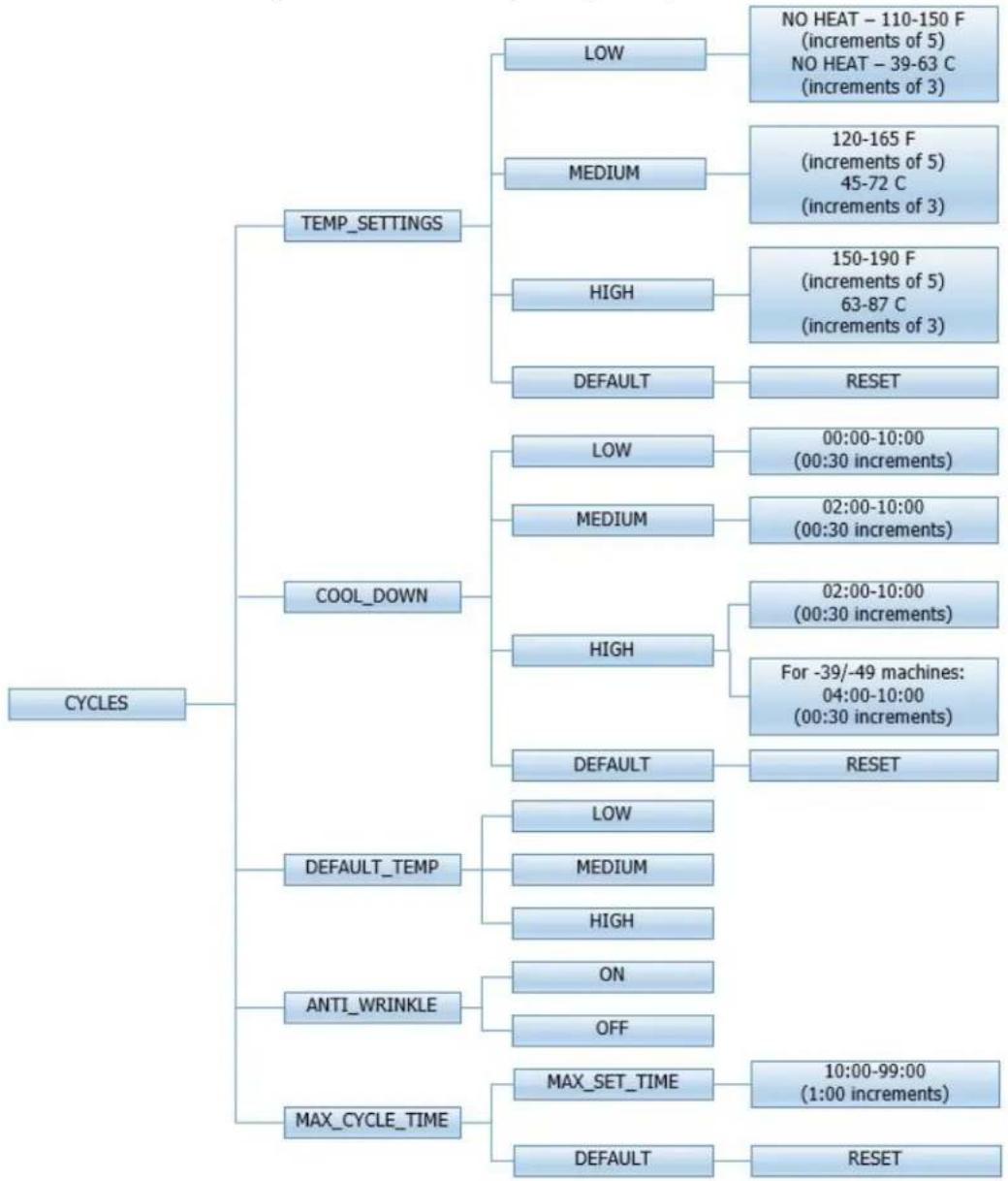

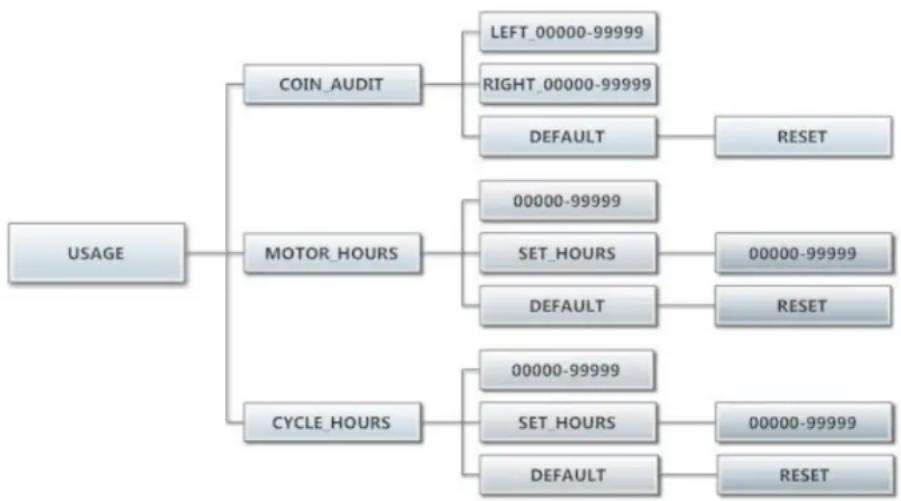

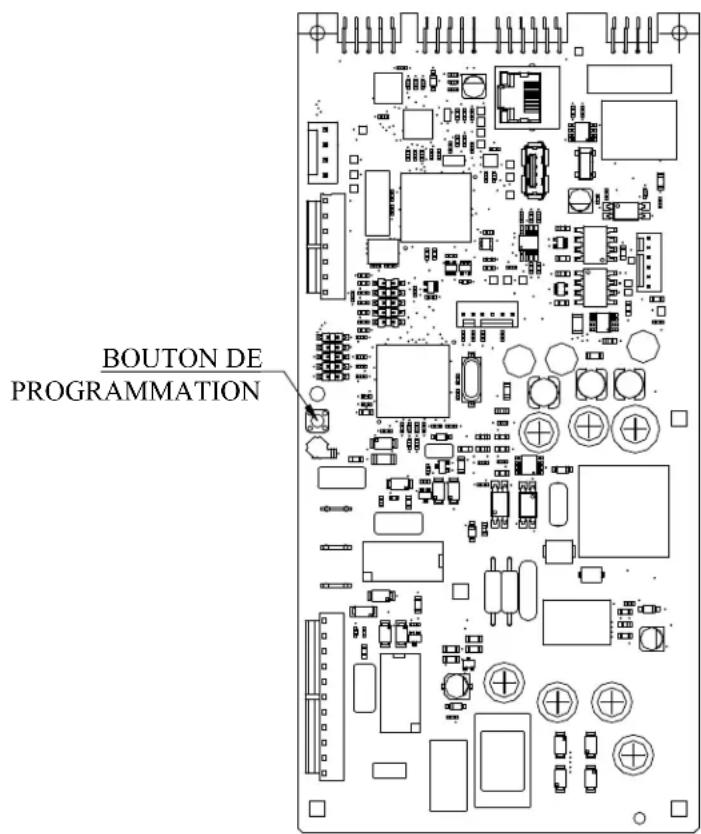

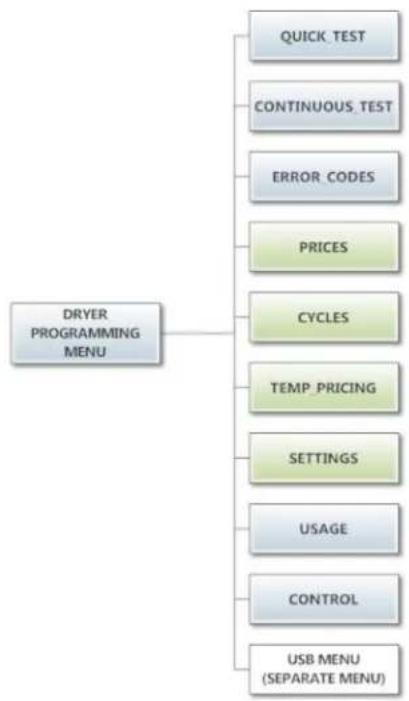

Programmation des commandes de la sécheuse 67-79
Entretien et dépannage 80
Instructions d'entretien préventif 81

Avertissements relatifs à l'utilisation et au fonctionnement

NE PAS MODIFIER CETTE MACHINE. MAINTENIR LES BOUCLIERS, LES PROTECTIONS ET LES COUVERCLES EN PLACE. Ces dispositifs de sécurité sont fournis afin de prévenir les blessures.

AVERTISSEMENT: Ne pas arrêter la sécheuse avant la fin d'un cycle à moins de retirer tous les articles rapidement et de les étaler pour dissiper la chaleur.

Il est ABSOLUMENT NÉCESSAIRE de mettre la sécheuse à la terre en la raccordant à une masse de terre (zéro) connue en se conformant aux codes locaux ou, en cas d'absence de ces derniers, à la première édition du Code national de l'électricité ANSI/NFPA 70 ou au Code électrique canadien Standard CSA C22.1, Partie 1. Cette mesure assure non seulement la sécurité personnelle, mais elle est également nécessaire pour le bon fonctionnement du contrôleur. Le non-respect de cette consigne entrainera l'annulation de la garantie du contrôleur.

LA SÉCHEUSE DOIT ÊTRE RACCORDEE À L'ALIMENTATION PENDANT AU MOINS TROIS (3) MINUTES avant sa mise en route ou un changement de programme. Toute coupure de courant ayant lieu durant cette phase de mise sous tension risquerait d'entraîner la perte de la mise en route ou du changement de programme. En cas de coupure de courant après ces trois premières minutes, toutes les données programmes sont protégées indéfiniment et le cycle individuel de l'utilisateur est protégé pendant une durée de trois secondes maximum, et cela sans aucune pile.

LA SÉCHEUSE DOIT ÊTRE RACCORDÉE À L'ALIMENTATION ÉLECTRIQUE EN PERMANENCE, sauf en cas d'entretien ou de toute autre activité similaire. Le compteur d'heures prend uniquement en compte les heures entièrement écoulées. Si l'alimentation électrique est coupée tous les soirs, toute partie partiellement écoulée au moment de la coupure sera perdue. À long terme, couper l'alimentation électrique tous les soirs pourrait également endommager la mémoire de l'appareil. Une coupure occasionnelle de l'alimentation n'affectera pas l'appareil.

CETTE SÉCHEUSE EST ÉQUIPIÉE D'UN THERMOSTAT DE SUR-TEMPÉRATURE situé à droite du moteur, à l'arrête du chassis. Si la séchuse cesse de fonctionner, reportez-vous au manuel « Procédure d'entretien et liste des pièces » pour TRAVER les instructions correspondantes.

VÉRIFIEZ CE THERMOSTAT LORS DE L'INSTALLATION DE LA SÉCHEUSE afin de vous assurer que le circuit n'est pas coupé en raison du déclenchement du disjoncteur. Les chocs, tels que la manipulation brusque lors de l'expédition, peuvent couper le circuit du thermostat en déclenchant le disjoncteur. Le disjoncteur peut être réenclenché en insérant un crayon ou une tige en bois dans l'orifice du couvercle.

NE PULVÉRISEZ PAS D'AÉROSOLS À PROXIMATE DE CETTE MACHINE lorsque celle-ci est en fonctionnement.

CETTE MACHINE NE DOIT PAS ÉTRE UTILISÉE POUR SECHER DES SOLTANTS OU DES LIQUIDES DE NETTOYAGE À SEC.

Sècheuse commerciale de 30 lb (13,6 kg): T-30

DC0030N_-(10/11/15)EC_X(60 Hz), DC0030N_39AC_X(50 Hz)

Hauteur du châssis 72 1/4 po 1835 mm

(En considérant un ajustement minime des pattes de mise à niveau)

Largeur du châssis 31 1/2 po 800 mm

Profondeur du chassin 413/4 po 1058 mm

Distance entre le sol et la porte 28 3/4 po 730 mm

Ouverture de la porte 22 5/8 po 575 mm

Capacité de poids à sec 30 lb 13,6 kg

Diamètre du cylindre 30 po 762 mm

Profondeur du cylindre 27 1/2 po 699 mm

Volume du cylindre 11,25 pi³ 319 litres

Zone du filtre à charpie 515 po² 3323 cm²

Entrée de gaz (60 Hz) 90 000 BTU/h 26,4 kW

Entrée de gaz (50 Hz) 74 000 BTU/h 21,7 kW

Raccordement gaz 1/2 po 12,7 mm

Approvisionnement en gaz naturel (colonne d'eau) 5 à 8 po 127 à 203 mm

Collecteur du brûleur à gaz naturel

(Colonne d'eau 60 Hz) 3,5 po 88,9 mm

(Colonne d'eau 50 Hz) 3,4 po 86,4 mm

Pression en GPL (colonne d'eau) 11,5 à 13,5 po 292 à 343 mm

Pression du collecteur du brûleur GPL

(Colonne d'eau 60 Hz) 11 po 279 mm

(Colonne d'eau 50 Hz) 10 po 254 mm

Taille de l'évacuation 8 po 203 mm

Air d'appoint 1,0 pi² 929 cm²

Example: 1pi^2 = 1 pi de longueur x 1 pi de largeur

Taille du moteur 1/2 HP 0,373 kW

Flux d'air (60 Hz) 830 pi³/min 23,5 m³/min

Flux d'air (50 Hz) 690 pi³/min 19,5 m³/min

Caractéristiques électriques - 120/60/1

Courant de fonctionnement 9,6

Courant de protection du circuit 15

Tailles des câbles 12 AWG

Raccordement électrique 2 cables + terre

Caractéristiques électriques - 208-240/60/1

Courant de fonctionnement 5,1

Courant de protection du circuit 10

Tailles des câbles 14 AWG

Raccordement électrique 2 cables + terre

Caractéristiques électriques - 220-240/50/1

Tension/Hz/Phase 220-240 V/50 Hz/Monophasé

Courant de fonctionnement 5,1

Courant de protection du circuit 10

Taille des câbles 14 AWG

Raccordement électrique 2 cables + terre

Poids d'expédition 507 lb 231 kg

Poids net 463 lb 210 kg

Écart min. derrière les machines 18 po 457 mm

Sècheuse commerciale de 50 lb (13,6 kg) : T-50

Hauteur du châssis 72 1/4 po 1835 mm

(En considérant un ajustement minime des pattes de mise à niveau)

Largeur du châssis 34 1/2 po 875 mm

Profondeur du cylindre 48 po 1218 mm

Distance entre le sol et la porte 27 1/4 po 691 mm

Ouverture de la porte 25 5/8 po 653 mm

Capacité de poids à sec 50 lb 24,9 kg

Diamètre du cylindre 32 1/2 po 826 mm

Profondeur du cylindre 33 po 845 mm

Volume du cylindre 15,84 pi³ 449,5 litres

Zone du filtre à charpie 708 po² 4568 cm²

Entrée de gaz (60 Hz) 145 000 BTU/h 42,5 kW

Entrée de gaz (50 Hz) 120 000 BTU/h 35,2 kW

Raccordement gaz 1/2 po 12,7 mm

Approvisionnement en gaz naturel (colonne d'eau) 5 à 8 po 127 à 203 mm

Collecteur du brûleur à gaz naturel

(Colonne d'eau 60 Hz) 3,5 po 88,9 mm

(Colonne d'eau 50 Hz) 3,5 po 88,9 mm

Pression en GPL (colonne d'eau) 11,5 à 13,5 po 292 à 343 mm

Pression du collecteur du brûleur GPL

(Colonne d'eau 60 Hz) 11 po 279 mm

(Colonne d'eau 50 Hz) 11 po 279 mm

Taille de l'évacuation 8 po 203 mm

Air d'appoint 1,25 pi² 1 161 cm²

Example: 1,25pi^2 = 1,25 pi de longueur x 1 pi de largeur

Taille du moteur (60 Hz) 1 HP 0,746 kW

Taille du moteur (50 Hz) 3/4 HP 0,560 kW

Flux d'air (60 Hz) 910 pi³/min 25,8 m³/min

Flux d'air (50 Hz) 760 pi³/min 21,5 m³/min

Caractéristiques électriques - 120/60/1

Courant de fonctionnement 9,6

Courant de protection du circuit 15

Tailles des câbles 12 AWG

Raccordement électrique 2 cables + terre

Caractéristiques electriques - 208-240/60/1

Courant de fonctionnement 5,1

Courant de protection du circuit 10

Tailles des câbles 14 AWG

Raccordement électrique 2 cables + terre

Caractéristiques électriques - 220-240/50/1

Tension/Hz/Phase 220-240 V/50 Hz/Monophasé

Courant de fonctionnement 5,1

Courant de protection du circuit 10

Tailles des câbles 14 AWG

Raccordement électrique 2 cables + terre

Poids d'expédition 611 lb 277 kg

Poids net 579 lb 263 kg

Écart min. derrière les machines 18 po 457 mm

Sècheuse commerciale de 80 lb (13,6 kg) : T-80

Hauteur du châssis 75 3/4 po 1 924 mm

(En considérant un ajustement minime des pattes de mise à niveau)

Largeur du châssis 38 1/2 po 978 mm

Profondeur du châssis 51 3/4 po 1 313 mm

Distance entre le sol et la porte 29 1/4 po 743 mm

Ouverture de la porte 25 5/8 po 653 mm

Capacité de poids à sec 80 lb 36,3 kg

Diamètre du cylindre 35 1/2 po 927 mm

Profondeur du cylindre 38 po 965 mm

Volume du cylindre 23,0 pi³ 651,3 litres

Zone du filtre à charpie 823 po² 5 310 cm²

Entrée de gaz (60 Hz) 215 000 BTU/h 63,0 kW

Entrée de gaz (50 Hz) 195 000 BTU/h 57,1 kW

Raccordement gaz 3/4 po 19,1 mm

Collecteur du brûleur à gaz naturel

(Colonne d'eau 60 Hz) 3,5 po 88,9 mm

(Colonne d'eau 50 Hz) 3,5 po 88,9 mm

Pression en GPL (colonne d'eau) 11,5 à 13,5 po

Pression du collecteur du brûleur GPL

(Colonne d'eau 60 Hz) 11 po 279 mm

(Colonne d'eau 50 Hz) 11 po 279 mm

Taille de l'évacuation 8 po 203 mm

Air d'appoint 1,5 pi² 1394 cm²

Example: 1,5 pi² = 1,5 pi de longueur x 1 pi de largeur

Taille du moteur (60 Hz) 1 HP 0,746 kW

Taille du moteur (50 Hz) 3/4 HP 0,560 kW

Flux d'air (60 Hz) 1200 pi³/min 34 m³/min

Flux d'air (50 Hz) 1 000 pi³/min 28,3 m³/min

Caractéristiques électriques - 120/60/1

Courant de fonctionnement 10,4

Courant de protection du circuit 15

Tailles des câbles 12 AWG

Raccordement électrique 2 cables + terre

Caractéristiques électriques - 208-240/60/1

Courant de fonctionnement 5,2

Courant de protection du circuit 10

Tailles des câbles 14 AWG

Raccordement électrique 2 cables + terre

Caractéristiques electriques - 220-240/50/1

Tension/Hz/Phase 220-240 V/50 Hz/Monophasé

Courant de fonctionnement 5,2

Courant de protection du circuit 10

Tailles des câbles 14 AWG

Raccordement électrique 2 câbles + terre

Poids d'expédition 729 lb 331,2 kg

Poids net 699 lb 291,2 kg

Écart min. derrière les machines 18 po 457 mm

Sècheuse commerciale de 80 lb (13,6 kg): t-80 à tambour réversible DC0080N_10EC_R (60 hz)

Hauteur du châssis 753/4 po 1924 mm

(En considérant un ajustement minimal des pattes de mise à niveau)

Largeur du châssis 38 1/2 po 978 mm

Profondeur du châssis 51 3/4 po 1 313 mm

Distance entre le sol et la porte 29 1/4 po 743 mm

Ouverture de la porte 25 5/8 po 653 mm

Capacité de poids à sec 80 lb 36,3 kg

Diamètre du cylindre 35 1/2 po 927 mm

Profondeur du cylindre 38 po 965 mm

Volume du cylindre 23,0 pi³ 651,3 litres

Zone du filtre à charpie 823 po² 5 310 cm²

Entrée de gaz (60 Hz) 215 000 BTU/h 63,0 kW

Raccordement gaz 3/4 po 19,1 mm

Collecteur du brûleur à gaz naturel

(Colonne d'eau 60 Hz) 3,5 po 88,9 mm

Pression en GPL (colonne d'eau) 11,5 à 13,5 po

Pression du collecteur du brûleur GPL

(Colonne d'eau 60 Hz) 11 po 279 mm

Taille de l'évacuation 8 po 203 mm

Air d'appoint 1,5 pi² 1 394 cm²

Example: 1,5 pi² = 1,5 pi de longueur x 1 pi de largeur

Taille du moteur (60 Hz) 1 HP 0,746 kW

Taille du moteur - Ventilateur (60 Hz) 3/4 HP 0,560 kW

Flux d'air (60 Hz) 1200 pi³/min 34 m³/min

Caractéristiques électriques - 120/60/1

Courant de fonctionnement 10,4

Courant de protection du circuit 15

Tailles des câbles 12 AWG

Raccordement électrique 2 cables + terre

Poids d'expédition 729 lb 331,2 kg

Poids net 699 lb 291,2 kg

Écart min. derrière les machines 18 po 457 mm

Sècheuse commerciale de 120 lb (22,68 kg): t-120 à tambour réversible dc0120n_-10ec_r (60 hz), dc0120n_-39ac_r (50 hz)

Hauteur du chassis 85 5/16 po 2 167 mm

Largeur du chassis 46 3/4 po 1 187 mm

Profondeur du chassin 603/16 po 1528 mm

Distance entre le sol et la porte 34 po 864 mm

Ouverture de la porte 30 po 762 mm

Capacité de poids à sec 120 lb 54,4 kg

Diamètre du cylindre 43 po 1092 mm

Profondeur du cylindre 43 po 1092 mm

Volume du cylindre 36,1 pi³ 1022,2 litres

Zone du filtre à charpie 862 po² 5 561 cm²

Entrée de gaz (60 Hz) 320 000 BTU/h 93,8 kW

Entrée de gaz (50 Hz) 300 000 BTU/h 87,9 kW

Raccordement gaz 3/4 po 19,1 mm

Collecteur du brûleur à gaz naturel

(Colonne d'eau 60 Hz) 3,5 po 88,9 mm

(Colonne d'eau 50 Hz) 3,5 po 88,9 mm

Pression en GPL (colonne d'eau) 11,5 à 13,5 po 292 à 343 mm

Pression du collecteur du brûleur GPL

(Colonne d'eau 60 Hz) 11 po 279 mm

(Colonne d'eau 50 Hz) 10 po 254 mm

Taille de l'évacuation 10 ou 12 po 254 ou 305 mm

Air d'appoint 2,25 pi² 2090 cm²

Exemple: 2,25 pi² = 2,25 pi de longueur x 1 pi de largeur

Taille du moteur - Tambour (50 ou 60 Hz) 1 HP 0,746 kW

Taille du moteur - Ventilateur (60 Hz) 1 HP 0,746 kW

Taille du moteur - Ventilateur (50 Hz) 3/4 HP 0,560 kW

Flux d'air - Sortie de 12 po (305 mm) 60 Hz 1450 pi³/min 41,1 m³/min

Flux d'air - Sortie de 10 po (254 mm) 60 Hz 1 250 pi³/min 35,4 m³/min

Flux d'air - Sortie de 10 ou 12 po (254 ou 305 mm) 50 Hz 1 000 pi³/min 28,3 m³/min

Caractéristiques électriques - 120/60/1

Courant de fonctionnement 15,0

Courant de protection du circuit 25

Tailles des câbles 12 AWG

Raccordement électrique 2 cables + terre

Caractéristiques électriques - 230/50/1

Courant de fonctionnement 10,0

Courant de protection du circuit 20

Tailles des câbles 3,5 mm²

Raccordement électrique 2 cables + terre

Poids d'expédition 1090 lb 494,4 kg

Poids net 950 lb 431 kg

Écart minimal derrière les machines 18 po 457 mm

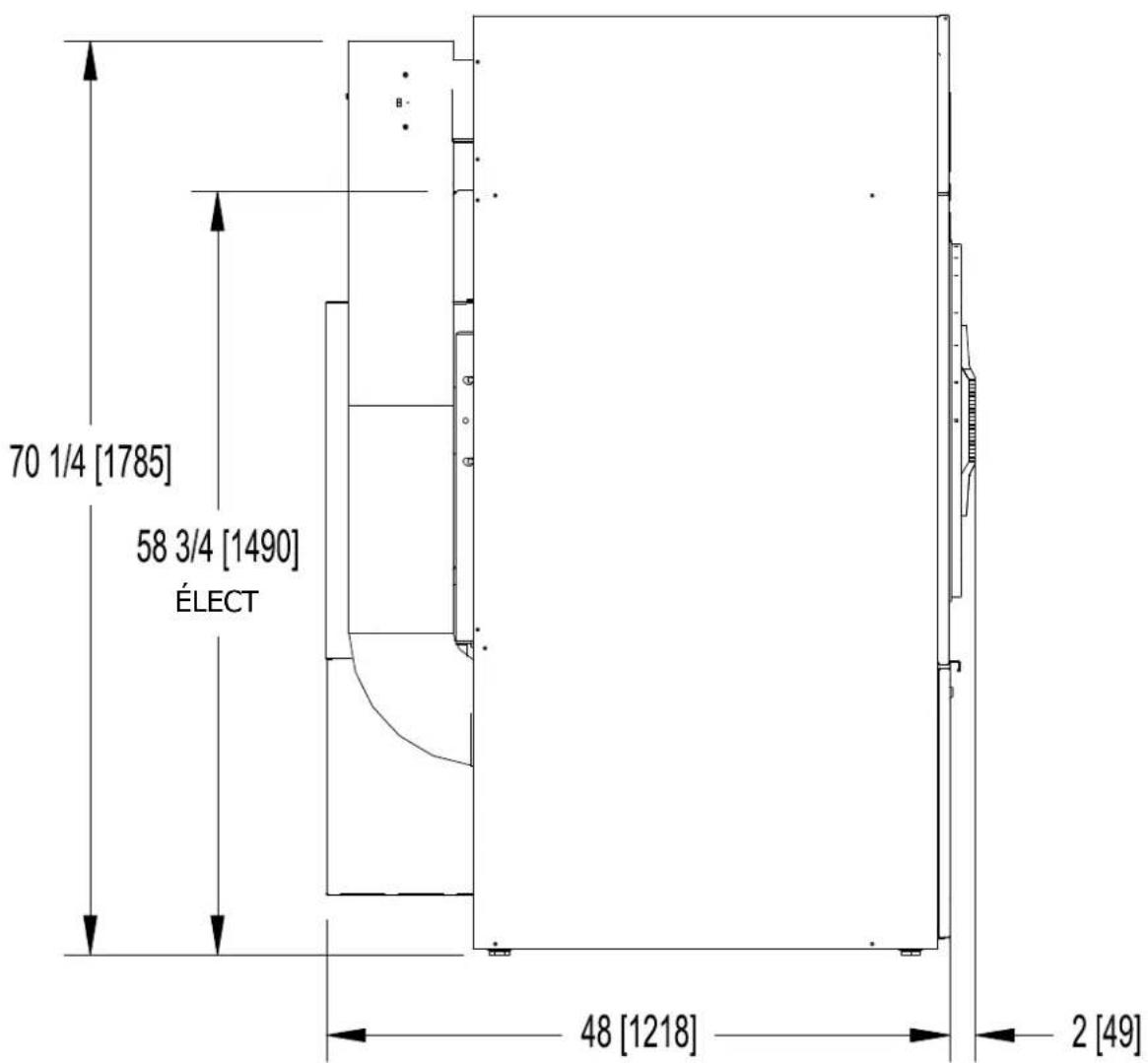

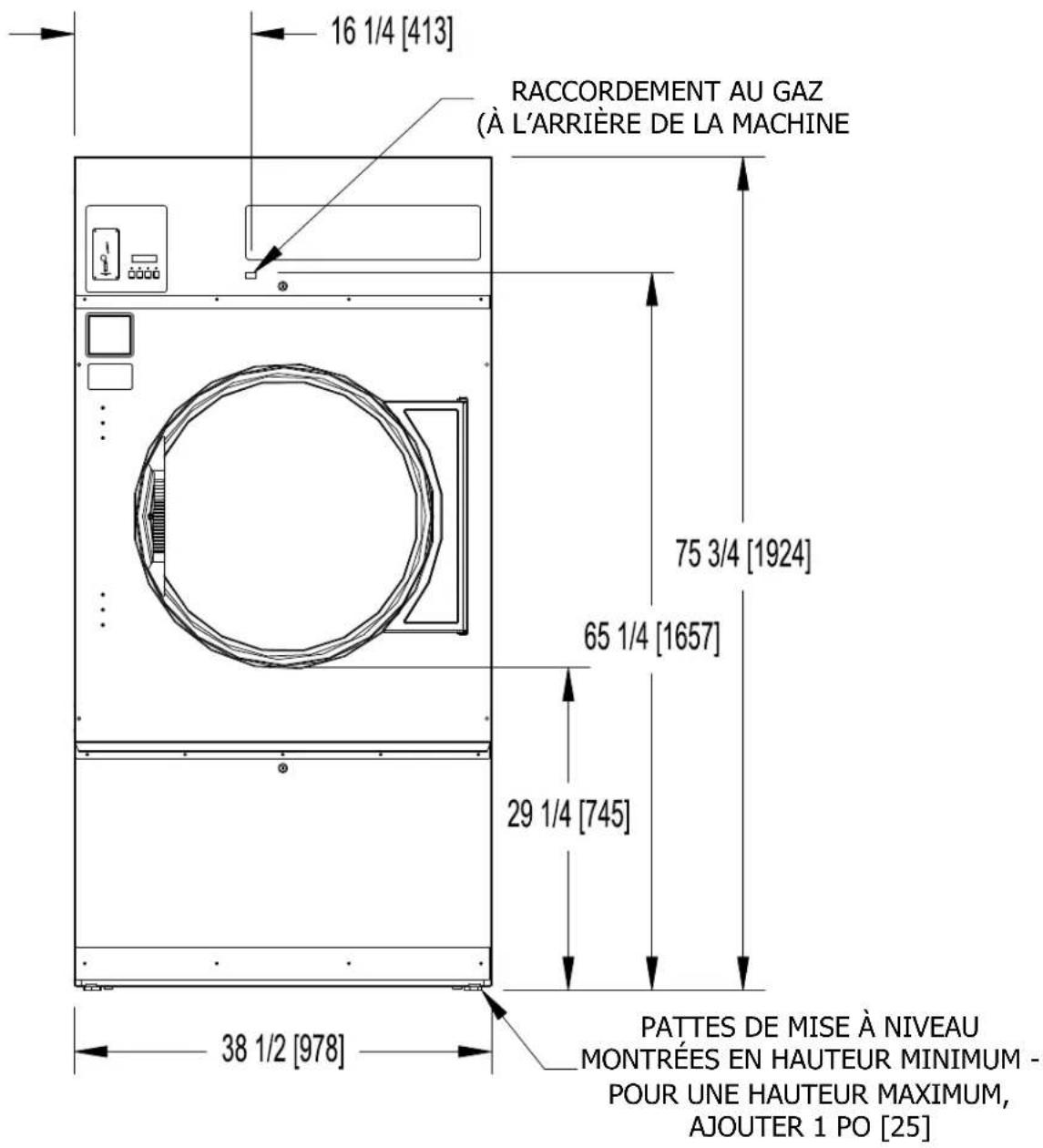

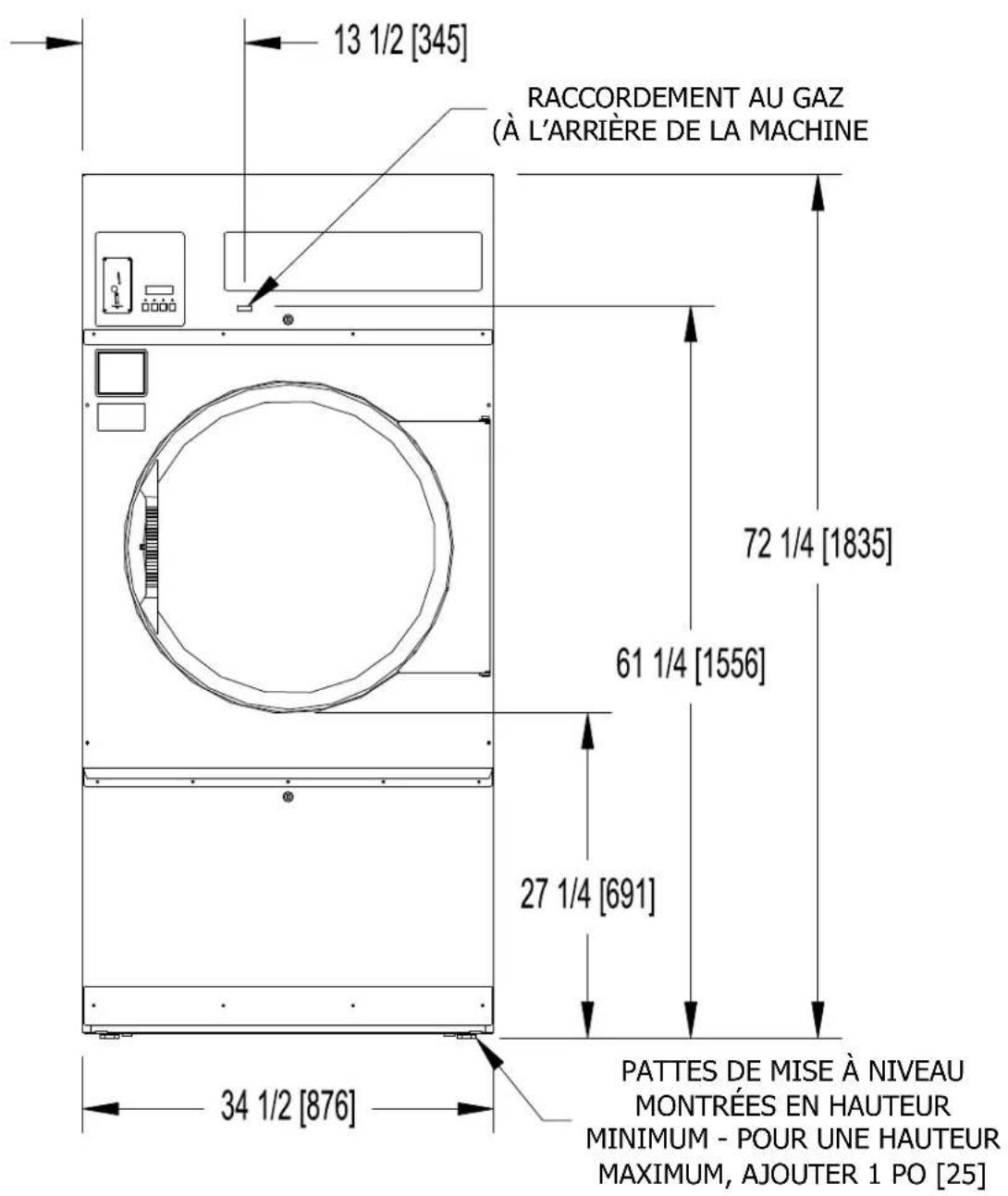

DIMENSIONS DE LA SÉCHEUSE T-30 - VUE DE FACE

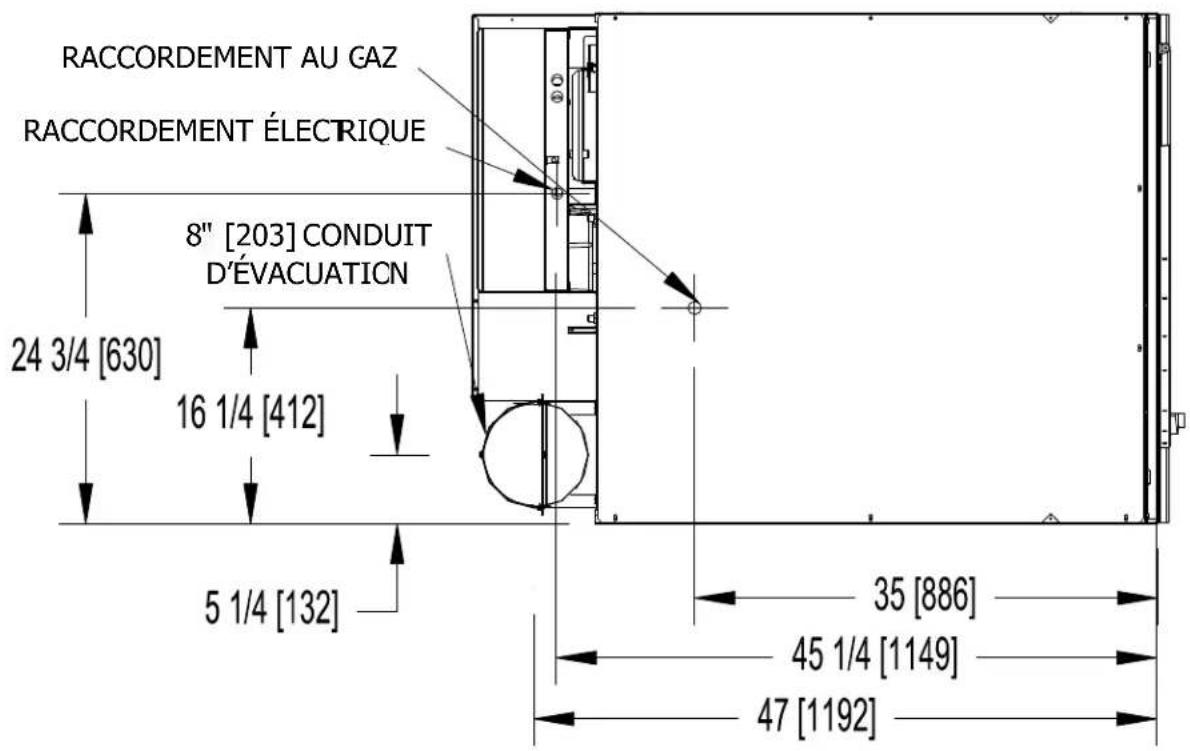

Dimensions de la sécheuse T-80 - VUE de DESSUS

DIMENSIONS DE LA SÉCHEUSE T-120

DIMENSIONS DE LA SÉCHEUSE T-120

DIMENSIONS DE LA SÉCHEUSE T-120

Deballage et mise en PLACE de la sécheuse

Outils requis : Douille hexagonale de 3/4 po (19 mm) et clé à cliquet, bloc de bois de 4 po (100 mm) ou 5 po (125 mm) d'épaisseur, couteau et pince multiprise disposant d'une ouverture de 1 3/8 po (35 mm).

1. Retirez et jetez l'emballage. 2. La palette est fixée à la séchue à l'aide de quatre (4) vis à tête, serries vers le haut depuis le dessous de la palette. Pour retirer la palette de la séchue, faites basculer la séchue sur le côté et placez le bloc de bois sous le rail de la palette, au centre de la séchue. À l'aide d'une clé à cliquet et d'une douille hexagonale de 3/4 po, retirez et mettez de côté les deux (2) boulons d'emballage situés sur la partie latérale surélevée. Retirez le bloc du dessous de la palette. Répétez l'opération pour l'autre côté. Conservez les boulons afin de les réutiliser si la séchue doit être à nouveau déplacée.
2. Avec un mouvement de marche, déplacez la séchuse pour la retirer complètement de la palette. Conservez la palette afin de la réutiliser si la séchuse doit à nouveau être déplacée. 4. Faites glisser la machine jusqu'à l'emplacement où elle doit être installée. À l'aide de la pince multiprise, ajustez les pattes de mise à niveau afin d'aligner la séchuse avec les unités adjacentes.

Remarque: Si la séchuse doit être à nouveau déplacée, elle doit être remontée sur la palette et les boulons d'emballage doivent être réinsérés serrés, dans l'ordre inverse des instructions ci-dessus.

Installation de la sécheuse

1. CONFORMITE AU CODE : Toutes les installations de secheuses commerciales doivent se conformer aux codes locaux ou, en cas d'absence de ces derniers, à la dernière édition du National Fuel Gas Code ANSI Z223.1. Les installations canadiennes doivent se conformer au Code d'installation pour apparèils fonctionnant à gaz et matériel connexe Standard CAN/CGA-B149 (.1 ou.2) en vigueur, ainsi qu'aux codes locaux, le cas échéant. Les installations australiennes doivent se conformer aux exigences d'installation et de taille de tuyaux du Code AS/NZA 5601. Une fois installée, la machine doit être raccordée à la terre en conformité avec la première édition du Code national de l'électricité, ANSI/NFPA70 ou, lorsqu'elle est installée au Canada, au Code électrique canadien Standard CSA C22.1, Partie 1.

Afin de raccorder la sécheuse à la tuyauterie d'alimentation, utilisez un raccord conforme au Standard pour raccords pour appareils à gaz, ANSI Z21.24 • CSA 6.10.

La machine ne doit pas être installée derrière une porte avec verrou, une porte coulissante ni une porte dont la charnière se trouve à l'opposé de celle de la sécheuse, de telle sorte que cela empêche l'ouverture complète de la porte de la sécheuse.

1. ÉCARTS D'INSTALLATION : L'unité peut être installée dans une alcôve aux écarts suivants :

I. Côté gauche 0 po II. Côté droit 0 po III. Arrière 18 po (457 mm) (Certifié pour un écart de 1 po (25 mm); toutefois, un écart de 18 po (457 mm) est nécessaire à l'arrière afin de permettre l'entretien et la maintenance.)

IV. Avant 48 po (1 220 mm) (pour permettre l'utilisation de la sécheuse)

V. Dessus Consultez la figure intitulée « Dimensions d'écart vertical ». AB. La certification permet un écart de 0 po au-dessus, à 18 po (456 mm) à partir du devant.

Toutefois, il est nécessaire de laisser un écart de 1/4 po (6 mm) afin de pouvoir ouvrir la porte de service supérieure.

C. Un écart de 10 po (250 mm) est nécessaire au-dessus à tous les autres points.

VI. Plancher Cette unité peut être installée sur un plancher combustible.

N'obstruez pas le flux de combustion et d'air de ventilation.

Maintenez un écart minimum de 1 po (25 mm) entre le tuyau et le matériel combustible.

Consultez l'étiquette apposée sur la protection arrêté de la séchuse pour plus de renseignements d'installation et d'instructions de démarrage.

1. AIR D'APPOINT: Un air d'appoint ajusté doit être fourni afin de remplacer l'air évacué par les séchues sur tous les types d'installations. Consultez les spécifications pour connaître l'ouverture minimum d'air d'appoint vers l'extérieur requise pour chaque séchuse. C'est une exigence nette de surface effective. Les filtres, grilles ou persiennes qui restreindront le débit d'air doivent être pris en considération. Consultez le fournisseur afin de déterminer la surface libre équivalente pour la grille utilisée. La source d'air d'appoint doit être située à distance suffisante des séchues afin de permettre un débit d'air homogène vers les entrées d'air de toutes les séchues. Plusieurs ouvertures doivent être fournies.

Les sources d'air d'appoint et de circulation d'air de ventilation de la pièce vers toutes les séchues doivent être situées à distance de tous les nettoyeurs à sec. Cela est nécessaire afin que les vapeurs de solvants ne soient pas aspirées dans les conduits d'entrée de la séchuse. Les vapeurs de solvants des nettoyeurs à sec se décomposeront en contact avec une flamme nue telle que la flamme de gaz des séchues à vêtements. Les produits de décomposition sont hautement corrosifs et endommageront les conduits des séchues et les brassées de vêtements.

Le fonctionnement de cette machine peut affecter le fonctionnement d'autres types d'appareils à gaz, dont l'air servant à assurer une combustion sécurisée provient de la même pièce. Il est nécessaire d'assurer une ventilation ajustée afin d'éviter tout refoulement de gaz par les autres appareils situés dans la pièce. Tous les autres appareils à gaz doivent être testés avec la sécheuse Dexter en fonctionnement, portes et fenêtres fermées. En cas de doute, communiquez avec le fabricant de l'appareil.

1. EXIGENCES ÉLECTRIQUES: Les exigences électriques nécessaires pour faire fonctionner l'unité de manière satisfaisante sont énumérées sur la plaque signalétique située sur le panneau arrière de chaque sécheuse et dans la section Caractéristiques techniques de ce manuel. Le raccordement électrique doit être fait au bornier, à l'arrière de l'unité. Il est absolument nécessaire de mettre la sécheuse à la terre en la raccordant à une terre connue. Des disjoncteurs individuels sont nécessaires pour chaque sécheuse.

L'installateur doit fournir un interrupteur d'alimentation permettant d'interrompre les deux lignes électriques. Vos codes locaux ou nationaux peuvent imposer l'installation d'un interrupteur électrique visible et accessible depuis la pierce dans laquelle la séchuse est installée. Le diagramme de câblage est situé sur la protection de la courroie, à l'arrête de la séchuse.

1. EXIGENCES DE GAZ : Les exigences de gaz complètes nécessaires pour faire fonctionner la séchuse de manière satisfaisante sont énumérées sur la plaque signalétique située sur le panneau arrière de la séchuse et dans la section Caractéristiques techniques de ce manuel. Le raccord de gaz d'alimentation à l'unité dispose d'un filetage de 1/2 po (12.7 mm) pour les modèles T-30 et T-50 et de 3/4 po (19.1 mm), pour les modèles T-80 et T-120. Toutefois, la taille du tuyau d'alimentation de la séchuse doit être

déterminée conformément au National Fuel Gas Code ANSI Z223.1A et aux recommandations du fournisseur de gaz local.

Il est conseillé d'installer un robinet d'arrêt de gaz individuel pour chaque sécheuse, ce qui peut être requis par le Code local (non fourni).

Un mastic de jointement résistant à l'action des gaz de pétrole liquéfiés doit être utilisé pour effectuer les raccords de tuyau.

Tous les raccords de tuyaux doivent être vérifiés avec une solution savonneuse pour s'assurer qu'ils ne fuient pas. Ne vérifie jamais avec une flamme.

Un té de purge doit être installé sur la tuyauterie de gaz entrant dans l'unité afin de piéger la saleté et les autres matériaux étrangers.

Un port de test fileté NPT de 1/8 po (3,2 mm) accessible pour le raccord de test de jauge doit être installé immédiatement en amont du raccord d'alimentation de gaz à la séchuse pour vérifier la pression d'alimentation. Testez et réglez la pression d'alimentation pour garantir la conformité avec la spécification indiquée sur la plaque signalétique.

La pression d'alimentation de gaz naturel conseillée est de 7 pouces de colonne d'eau (17,8 cm) à chaque sécheuse.

Un port de test fileté NPT de 1/8 po (3,2 mm) est connecté à l'extrémité du collecteur du brûleur pour en vérifier la pression. Vérifiez et régalez la soupape de régulation de gaz de la sécheuse lorsque le brûleur est en marche, afin de garantir la conformité avec la spécification de la pression du collecteur indiquée sur la plaque signalétique.

Après le test, veillez à remettre les bouchons NPT de 1/8 po (3,2 mm) sur le collecteur et au port de test des conduites d'alimentation à l'aide d'un mastic à joint avant d'utiliser la sécheuse.

Pour les altitudes supérieures à 2000 pieds (610 m), il est nécessaire de réduire l'entrée BTU. Communiquez avec votre distributeur local pour obtenir des instructions.

Des trous de conversion GPL sont disponibles pour cette séchuse. Communiquez avec votre distributeur local.

MISE EN GARDE : La séchuse doit être déconnectée du système de tuyauterie d'alimentation de gaz lors de tout essai de pression de ce système. N'exposez pas la valve de contrôle de gaz de la séchuse à la pression d'essai.

1. INSTALLATION DE L'EVACUATION: L'évacuation des sécheuses doit être planifiée et fabriquée de manière à éviter toutes restrictions d'air. Toute restriction due à la taille des tuyaux ou au type d'installation peut causer des temps de séchage allongés, une chaleur excessive et la présence de charpie dans la pièce.

D'un point de vue opérationnel, une évacuation incorrecte ou inadéquate peut causer la fermeture du thermostat de limite supérieure, entraînant la fermeture des brûleurs principaux et un séchage inefficace.

Le raccord du tuyau d'évacuation près du dessus du séchoir est conçu pour un tuyau rond de 8 po (200 mm) (T-120: 10/12 po (254/305 mm)). Il est conseillé d'installer une évacuation individuelle pour chaque sécheuse. Toute la chaleur, l'humidité et les charpies doivent être évacuées vers l'extérieur en raccordant un tuyau du bon diamètre aux colliers adaptateurs de la sécheuse et en le faisant passer à travers un mur donnant sur l'extérieur. Ce tuyau doit être lisse à l'intérieur, car les surfaces rugueuses ont tendance à amasser les charpies, ce qui finit par boucher le conduit et empêche l'évacuation adéquate de la sécheuse. Tous les coudes doivent être lisses à l'intérieur. Tous les joints doivent être réalisés de manière à ce que l'évacuation d'un tuyau soit à l'intérieur du tuyau suivant en aval. L'ajout d'un tuyau d'évacuation a tendance à réduire la quantité d'air pouvant être évacué par le ventilateur. Cela n'a pas d'effet néfaste sur le fonctionnement de la sécheuse si l'on reste dans les limites pratiques. Pour un fonctionnement optimal, il est conseillé d'utiliser au maximum 14 pi (4,25 m) de tuyau droit de 8 po (203 mm) (T-120 10/12 po (254/305 mm)) de diamètre et deux coudes à angle droit pour chaque cylindre.

Maintenez un écart minimum de 1 po (25 mm) entre le tuyau et le matériel combustible.

Si le tuyau d'évacuation passe à travers un mur, un manchon métallique d'un diamètre légèrement plus grand doit être installé dans le mur et le tuyau d'évacuation doit passer à travers ce manchon. Cette pratique est requise par certains codes locaux et est conseillée dans tous les cas afin de protéger le mur.

Ce type d'installation doit prévoir un moyen d'empêcher la pluie et les vents forts d'entrer dans l'évacuation lorsque la sécheuse n'est pas en fonctionnement. Un capot muni d'une charnière à ressort peut être utilisé à cette fin. Une autre méthode consiste à orienter la sortie du tuyau vers le bas afin d'empêcher l'entrée de pluie ou de vent. Dans tous les cas, la sortie doit être libre, à une distance minimale de 24 po (610 mm), de tout objet qui pourrait causer une restriction d'air.

N'installez jamais de filtre de protection sur la sortie de l'évacuation.

Lors de l'évacuation directe d'une sécheuse vers le haut à travers le toit, la longueur totale du conduit est soumise aux mêmes limites qu'une évacuation à travers un mur. Un capuchon pare-pluie doit être placé au sommet de l'évacuation et ne doit pas être sujet à des obstructions. L'utilisation d'un « toit » conique au sommet du tuyau convient à cette application.

L'évacuation de la séchuse dans une cheminée ou sous un bâtiment n'est pas permise. Dans les deux cas, il existe un danger d'accumulation de charpies qui peuvent être hautement combustibles.

L'installation de plusieurs séchues, pour lequel un conduit d'élimination principal est nécessaire, devra prendre en considération les éléments suivants (voir Figure 3). Les conduits d'évacuation individuels de 8 po (200 mm) de chaque séchue doivent entrer dans le conduit d'évacuation principal à un angle de 45 degrés, dans la direction du flux d'air d'évacuation.

REMARQUE: N'installez jamais les conduits individuels à un angle droit avec le conduit d'élimination principal. Les conduits individuels des séchues peuvent entrer sur les côtes ou au-dessous du conduit d'élimination principal. La Figure 3 indique les divers diamètres des conduits principaux ronds à utiliser pour les conduits d'évacuation individuels. Le conduit principal peut être rectangulaire ou rond, pourvu qu'il permette un débit d'air ajusté. L'évacuation totale (conduit d'élimination principal plus conduit de sortie de la séchuse) ne doit pas excéder l'équivalent de 14 pi (4,25m) et deux coudes. Le diamètre du conduit d'élimination principal à la dernière séchuse doit être maintenu jusqu'à l'extrémité de l'évacuation.

REMARQUE: Un conduit de faible diamètre entraînera une restriction du débit d'air, un conduit de grand diamètre réduira la vitesse de l'air, ce qui contribuera dans les deux cas à une accumulation de charpies. Une porte d'inspection doit être fournie pour le nettoyage périodique du conduit principal.

REMARQUE: La CONTRE-PRESSION STATIQUE maximum doit être de 0,3 à la sortie arrière de l'évacuation de la sécheuse. Si plusieurs sécheuses sont raccordées au conduit commun, assurez-vous de l'installation correcte du registre antirefoulement.

DIAMETRE A AUGMENTER COMME INDIQUE FIGURE 3- Secheur Epuisant a l'oad d'un conduit d'évacuation principal

T-30/50/80

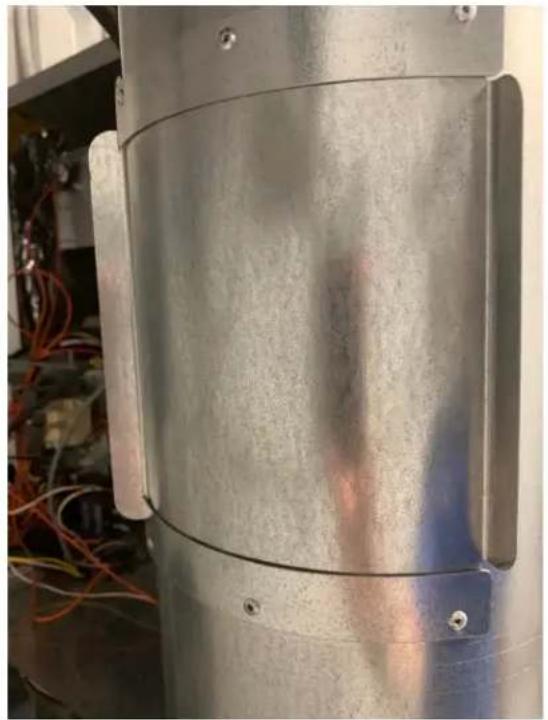

Pour T-30/50/80 : le panneau de nettoyage du conduit d'évacuation (comme illustré ci-dessous) doit être fermé pendant que la séchuse est en service :

Gardez fermé pendant le service. Ouverture pour un nettoyage de routine.

1. Allumage de la sécheuse (allumage transitorisé) : Le système d'allumage transistorisé enflamme le gaz du brûleur principal à l'aide d'étincelles. Le gaz s'enflamme et brûle uniquement lorsque le relais de gaz (situé dans le contrôle électronique) fait appel de chaleur. Pour démarrer une sécheuse pour la première fois, procédez comme suit :

i. Premièrement, lisez et suivez les « Avertissements relatifs à l'utilisation et au fonctionnement » situés à l'intérieur de la couverture de ce manuel. Assurez-vous que l'alimentation électrique est correctement raccordée. La sécheuse doit être correctement mise à la terre. ii. Assurez-vous que toutes les conduites d'alimentation de gaz sont purgées d'air. Fermez le robinet de gaz principal et attendez cinq minutes avant de le rouvrir. iii. Ouvrez l'interrupteur électrique principal. La sécheuse doit être démarrée conformément aux « Instructions d'utilisation » qui se trouvent dans la suite de ce manuel. iv. Les sécheuses à gaz naturel et à gaz de pétrole liquéfié fonctionnent de la même manière. Lorsque les contacts du relais du robinet de gaz sont fermés (ce qui indique un appel de chaleur), la commande d'allumage transistorisé alimente automatiquement en électricité le robinet de gaz redondant. Les étincelles continuent jusqu'à ce qu'une flamme soit détectée par le capteur, mais pas plus de 10 secondes. Si le gaz ne s'enflamme pas au bout de 10 secondes, le robinet de gaz se ferme et le système de gaz s'arrête pour purger le gaz de la partie interne de la sécheuse. APRÈS la pause, la commande d'allumage répète le cycle d'essai à deux autres reprises. Si le système de gaz ne détecte aucun allumage après les trois tentatives, le système est « verrouillé ». Aucune tentative supplémentaire ne sera effectuée de manière automatique. Vous devez débrancher la commande d'allumage de l'alimentation électrique pour la réinitialiser. Pour ce faire, ouvrez la porte de la sécheuse (celle-ci s'arrête) pendant 15 secondes. Fermez la porte et appuyez sur le bouton « Start » pour répéter le cycle d'essai d'allumage.

Arrêt de la sécheuse

Pour permettre la sécheuse hors service, fermez le robinet de gaz principal et débranchez l'alimentation électrique de la sécheuse.

REMARQUE: Il est conseillé à l'installateur de tester le fonctionnement de la sécheuse et d'informer l'utilisateur avant de quitter l'installation.

Démarrage de la sécheuse

1. L'affichage de la commande de la sécheuse affiche le montant requis en mode veille. Une fois la porte ouverte, il invite l'utilisateur à ajouter de l'argent. Chargez les vêtements dans la sécheuse. Fermez complètement la porte.
2. Placez les pièces dont le montant équivaut ou est supérieur au montant affiché. L'affichage de la commande demande à l'utilisateur de choisir une TEMPERATURE DE SECHAGE.
3. Sélectionnez la température de séchage en appuyant sur le bouton approprié « high », « med » (moyenne) ou « low ». Le voyant rouge affichant la température sélectionnée s'allume.
4. Appuyez sur le bouton « Start » pour démarrer la sécheuse. Le voyant vert s'allume. Le temps de séchage choisi s'affiche maintenant. Le point lumineux commence à clignoter pour indiquer que la minuterie compte à rebours.

Actionnement de la sécheuse

• L'ouverture de la porte arrête la sécheuse, mais la minuterie continue de compter à rebours. Si le décalage n'est pas écoulé, la sécheuse redémarre lorsque vous fermez la porte et appuyez sur le bouton « Start »
• Il est possible de modifier la température sélectionnée à tout moment (sauf si la fonctionnalité Temperature Pricing est activée).
• Il est possible de prolonger la durée de fonctionnement en mettant des pièces et en appuyant sur le bouton « Start ». Sauf si le délambda est écoulé, le contrôleur accepte les pièces, que leur montant corresponde ou non au montant demandé initialement.
• Si le délambda est écoulé, vous nevez redémarrer la séchese comme si vous commenciez à sécher les vêtements. Vous nevez alors insérer un montant qui équivaut au montant demandé ou qui le dépasse.
• Vous devez enlever rapidement les vêtements à la fin du cycle pour qu'ils ne soient pas trop plissés.
• La durée de refroidissement (pouvant être programmée par le propriétaire) fait toujours partie de la durée de cycle pour éviter les dommages dus à la chaleur. Elle est achetée par le client. Par exemple, si la durée de refroidissement est de 2 minutes, aucune chaleur n'est émise lors des 2 dernières minutes du cycle.

Programmation des commandes de la sécheuse

Il est possible de programmer la commande des sécheuses pour demander à l'utilisateur de désir différents montants et de modifier les durées de cycle, les températures et plusieurs autres options des sécheuses. Cette opération peut être effectuée de deux manières :

1. Programmation manuelle à l'aide des boutons « Start », « High », « Medium » et « Low »
2. Téléchargement d'un fichier utilisateur préprogrammé par le biais d'un dispositif USB. Pour savoir comment utiliser la fonctionnalité de téléchargement au moyen d'un dispositif USB, communiquez avec votre distributeur local Dexter.

Programmation manuelle :

Mettez la sécheuse en mode veille pour accéder aux menus de programmation manuelle. En mode veille, la sécheuse n'exécute aucun cycle de séchage de façon active et le montant s'affiche à l'écran.

Pour entrer en mode de programmation manuelle, la porte de service supérieure de la sécheuse doit être déverrouillée et levée pour permettre l'accès à l'arrière de la commande. Le bouton de programmation se trouve à l'emplacement indiqué ci-dessous. Appuyez ensuite sur ce bouton pendant 1 seconde. La commande doit afficher le message « DRYER PROGRAMMING »,

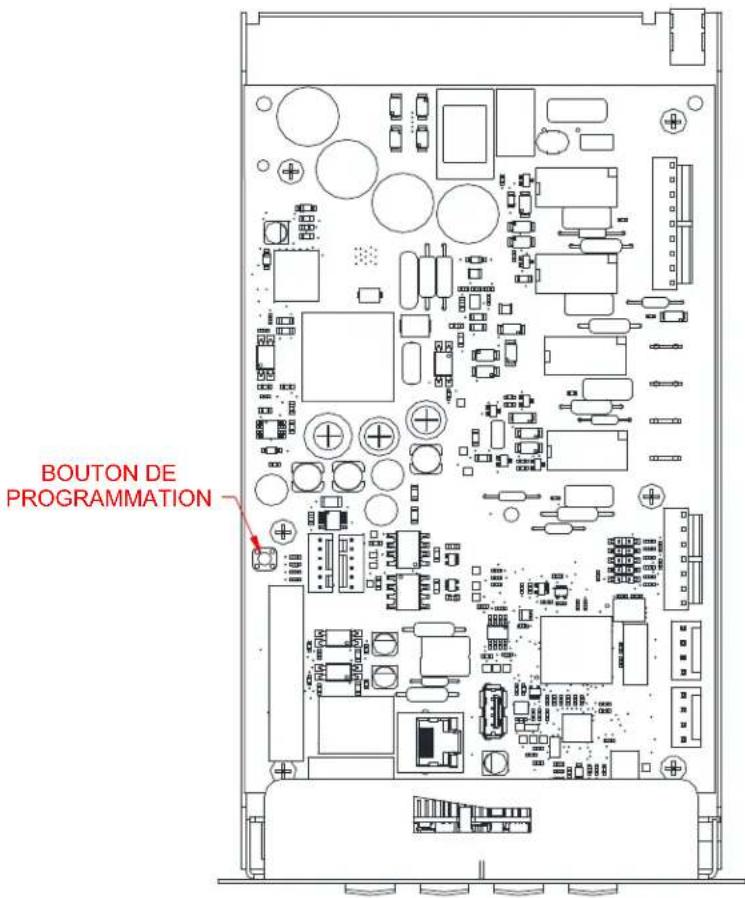

Reportez-vous à la figure ci-dessous pour trouver l'emplacement du bouton de programmation sur la commande de la sécheuse. Notez qu'il s'agit de la commande vue du dessous de la porte de service levée.

T-30, T-50, T-80

T-120

Lorsque vous êtes en mode de programmation manuelle, les boutons « Start », « High », « Medium » et « Low » exécutent des fonctions alternatives.

Nom des boutons	Fonction alternative en mode de programmation
Start Action pour	accepter l'options affichée ou la touche « Enter »
High	Action pour faire défiler les options affichées vers le HAUT (appuyez longuement pour accélérer le défilament)
Medium	Action pour faire défiler les options affichées vers le BAS (appuyez longuement pour accélérer le défilament)
Low	Action pour revenir en arrêté (appuyez une fois) ou QUITTER le mode de programmation (appuyez pendant 3 secondes)

Ces fonctions alternatives permettent à l'utilisateur de parcourir un menu d'options pour paramétrer différents paramètres programmables. La figure ci-dessous présente le menu supérieur. Si vous sélectionnez une option dans ce menu, le niveau d'options suivant s'affiche (sous-menu).

Option quick test :

Lorsque vous choisissez l'option Quick Test, la sécheuse démarre un cycle de séchage raccourci, sans que le montant affiché soit régulé. L'objet de ce cycle est de tester tous les composants majeurs pour voir s'ils fonctionnent correctement.

Tous les codes d'erreur doivent fonctionner normalement pendant ce test. L'écran doit afficher les invites de la même manière que lors d'un cycle de séchage normal.

Tout comme pour l'option Quick Test, lorsque vous choisissez l'option Continuous Test, la sécheuse démarre un cycle de séchage, sans que le montant affiché soit réglé. Toutefois, il s'agit d'un cycle continu dans ce cas. Il ne s'arrête pas après une période donnée.

MISE EN GARDE : cette option doit uniquement être utilisée en usine. N'actionnez pas la sécheuse lorsque ce cycle est actif sans l'autorisation de l'usine.

Journal de l'histoire des codes d'erreur :

Les quinze derniers codes d'erreur, ainsi que la date et l'heure de leur apparition sont stockés dans la commande. Cette option permet d'examiner uniquement l'historique des occurrences de ces codes (aucun changement ne peut être apporté).

L'heure suit l'horloge en temps réel, mais peut être modifiée lors de la programmation manuelle effectuée par l'utilisateur (option Shift Hours) ou lors du remplacement de l'heure du réseau. À mesure que d'autres codes d'erreur apparaissent, le code le plus ancien parmi les quinze consignes est supprimé de la mémoire.

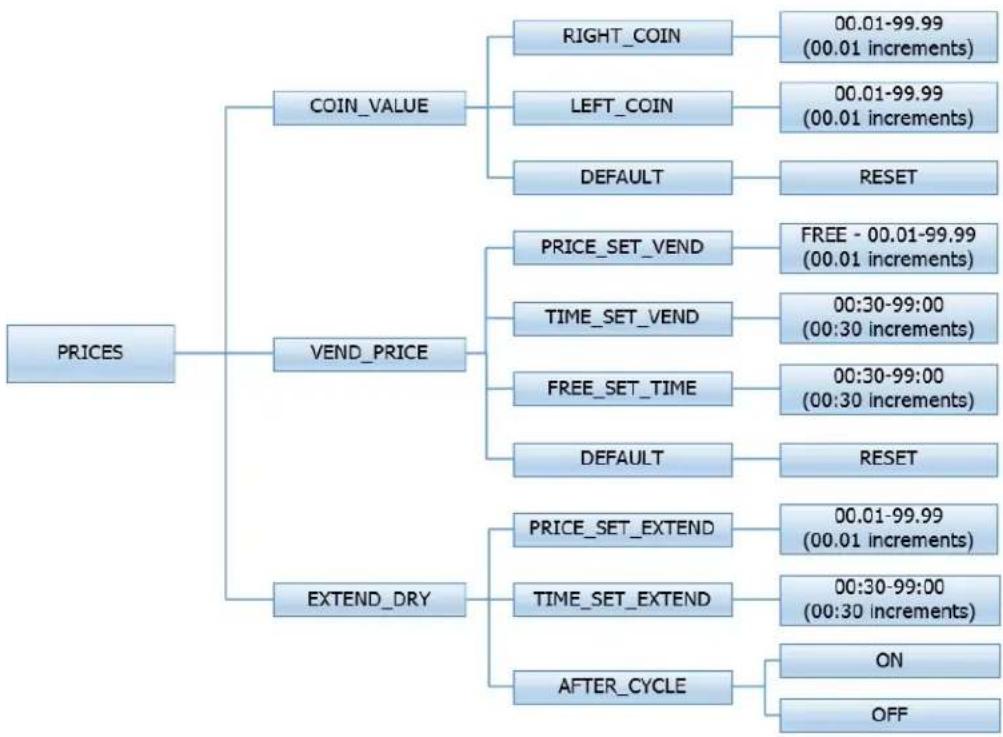

Cette option permet à l'utilisateur de définir des valeurs pour les entrées du récepteur de pièces, la durée et le montant demandé, et le prix et la durée de séchage. Elle permet également à l'utilisateur de rétablir les valeurs par défaut. Après avoir modifié les prix à l'aide du bouton « Up » ou « Down », appuyez de nouveau sur le bouton « Enter » pour que la commande enregistre les modifications effectuées. Notez qu'en général, les valeurs de durée sont définies par incrément de 1 minute. Il est possible de les définir par incrément de 30 secondes, en réglant « Display Time » sur « MIN+SEC » (reportez-vous à la section « Paramètres »).

1. « RIGHT COIN » et « LEFT COIN » sont les deux entrées possibles des récepteurs de pièces.
2. « PRICE SET VEND » est le montant de base réel (ou montant demandé A) affiché sur l'écran de la commande. Il est possible d'augmenter la valeur ou de la réduire à « 0 ». Dans ce cas, l'écran affiche « FREE » et le cycle démarre dès que vous appuyez sur le bouton « Start » (sans que le montant demandé soit réglé).
3. « TIME SET VEND » est la durée de cycle proposée au client une fois qu'il a réglé le montant de base.
4. « FREE SET TIME » est la durée de cycle proposée au client si le montant de base est défini sur « FREE »
5. « EXTEND DRY » définit le prix et la durée de séchage supplémentaire proposés au client après qu'il a réglé le montant de base.

Pour rétablir les entrées par défaut du récepteur de pièces ou le montant par défaut, appuyez sur « Enter » lorsque l'invite « DEFAULT » s'affiche. Appuyez à nouveau sur « Enter » lorsque le message « RESET » est affiché pour confirmer l'action.

Par exemple, un propriétaire de magasin a programmé la commande avec les valeurs suivantes :

Montant de base 1,00
Durée de base 30 minutes
Prix de séchage supplémentaire 0,25
Durée de séchage supplémentaire 8 minutes

Dans ce cas, le client ajoute 4 pièces de vingt-cinq cents pour atteindre le montant demandé de 1,00 $. L'écran affiche une durée de séchage de 30 minutes. À ce stade, si le client ajoute une autre pièce de vingt-cinq cents, l'écran affiche une durée de séchage supplémentaire de 8 minutes (38

Le client démarre le cycle de séchage et à 25 minutes du cycle (13 minutes affichées), il ajoute une autre pièce de vingt-cinq cents. Le contrôle ajoute à nouveau 8 minutes à la durée affichée (21 minutes au total) conformément au prix et à la durée de séchage supplémentaire.

« AFTER CYCLE » permet à l'utilisateur de décider si un client peut ajouter une durée « EXTEND DRY » jusqu'à 30 secondes après l'ouverture de la porte de la sécheuse, à la fin d'un cycle.

La figure ci-dessous affiche les options de sous-menu pour les programmes :

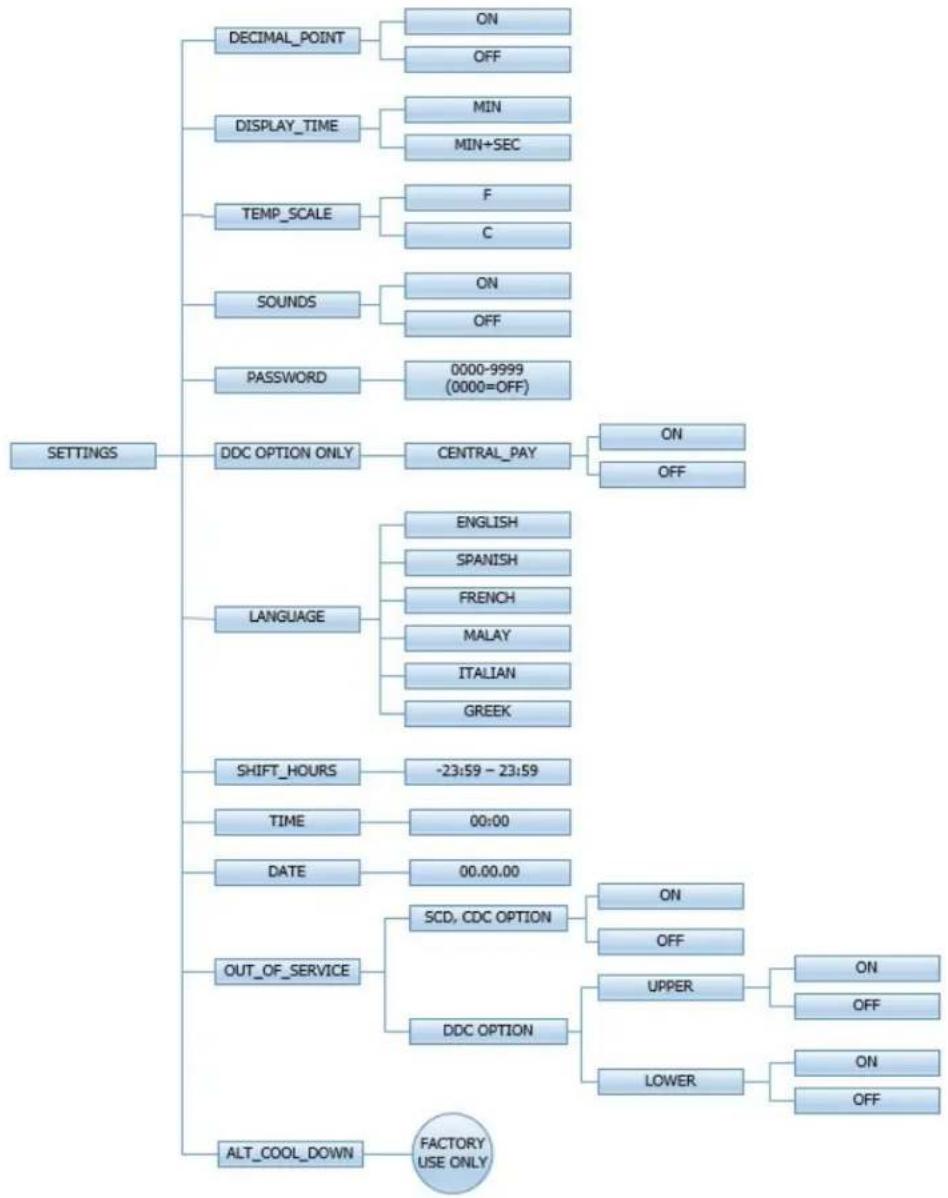

Option cycles :

Cette option permet de définir la température et la valeur de refroidissement pour le cycle de séchage. Elle permet également à l'utilisateur de rétablir les valeurs par défaut.

1. « TEMP SETTINGS » permet à l'utilisateur d'ajuster, dans une plage désignée, la température des cycles pour chacune des options « Low », « Medium » et « High » proposées au client.
2. De plus, l'utilisateur peut diminuer la température du cycle en dessous de 110°F dans le paramètre « Low ». Dans ce cas, la séchuse n'ouvre pas le robinet de gaz lorsque le client sélectionne « Low ». Lorsque cette option est sélectionnée, la temperature affiche « NO HEAT »
3. L'option « COOLDOWN » permet à l'utilisateur de modifier la durée déterminée à la fin du cycle lorsque les contacts du robinet de gaz sont fermés. Pour les paramètres de température « High » et « Medium », la durée déterminée ne peut pas être réduite en dessous de deux minutes. Sur le réglage de température « Haute » pour les machines -39/-49, le temps désigné ne peut pas être réduit à moins de quatre minutes.
4. L'option « DEFAULT TEMP » permet à l'utilisateur de sélectionner quel paramètre de température général (entre « High », « Medium » ou « Low ») la commande désigne par défaut au début de chaque cycle si le client ne fait aucun choix.
5. La fonction « ANTI WRINKLE » pivote régulièrement les séchures à la fin d'un cycle. Si la porte a été fermée à la fin du cycle et est restée fermée pendant 5 minutes, un son retentit et l'affichage commence à faire défiler le message « ANTI WRINKLE ». Cinq secondes plus tard, le moteur de la séchure s'allume pendant 60 secondes, puis s'éteint. Les robinets de gaz ne sont pas ouverts. Le message « ANTI WRINKLE » continue à s'afficher pendant toute la durée de fonctionnement du moteur. L'utilisateur peut désirer d'activer ou de désactiver cette fonction.
6. « MAX CYCLE TIME » permet à l'utilisateur de définir la durée maximale pouvant être achetée pour un cycle. Cela comprend le temps total acheté avant le démarrage du cycle, pendant le cycle et après la fin du cycle. Pour réinitialiser toutes les valeurs de l'option Cycles par défaut, appuyez sur « Enter » lorsque le message « DEFAULT » apparait à l'écran. Appuyez à nouveau sur « Enter » lorsque le message « RESET » est affiché pour confirmer l'action.

La figure ci-dessous montre les options de sous-menu pour l'option Cycles :

Cette option permet à l'utilisateur d'ajouter des montants supplémentaires en fonction de la température de séchage sélectionnée par le client. Ce supplément ne peut être appliqué que sur le prix de vente de base et n'a aucune incidence sur le prix de séchage supplémentaire. Elle permet de désirer un supplément différent selon si les paramètres de la température sont réglés sur « Medium » ou sur « Hot »

Exemple : un propriétaire de magasin a programmé la commande comme suit :

Vend Price (Prix de vente) 1,00
Durée facturée 30 minutes
Prix de séchage supplémentaire 0,25
Durée de séchage supplémentaire 8 minutes
Medium Adder (Supplément pour température moyenne)	0,25
Hot Adder (Supplément pour température chaude)	0,50

Dans ce cas, le prix de vente est affiché comme suit :

1 $ si la température basse est sélectionnée 1,25 $ si la température moyenne est sélectionnée 1,50 $ si la température chaude est sélectionnée

Lorsque les suppléments pour l'option Temperature Pricing (tariffication en fonction de la température) sont activés (l'utilisateur a sélectionné une valeur supérieure à 0,00 $), le client ne peut pas changer la sélection de sa température. Ce qui signifie qu’il ne peut pas passer d’une température basse à une température élevée durant un cycle de séchage. Les boutons de la température élevée sont désactivés jusqu’à ce que le cycle de séchage soit terminé. Un nouveau prix de vente (« Vend Price ») est alors requis.

La figure ci-dessous montre les options de sous-menu pour l'option Temperature Pricing :

Les options Settings permettent à l'utilisateur d'effectuer de nombreux changements de programmation afin de modifier les conséquences de l'utilisation des commandes sur l'expérience du client. Vous trouvez ci-dessous plus de renseignements concernant chaque option de niveau supérieur.

1. « Decimal Point »: Si l'utilisateur programme l'option Decimal Point sur « OFF », l'écran de commande n'affiche pas de virgule aux prix de vente. La valeur par défaut est « ON »
2. « Display Time »: Si l'utilisateur programme cette valeur sur « MIN », seules les minutes sont affichées pour la durée du cycle. Si la valeur est programmée sur « MIN+SEC », alors les minutes et les secondes sont affichées. Cette option permet également d'effectuer d'autres modifications de programmation relatives à la durée, par incréments de minutes ou de minutes et de secondes, au besoin.
3. « Temp Scale »: Si l'utilisateur programme cette valeur sur « F», les températures s'affichent alors en degrés Fahrenheit. Mais si la valeur est programmée sur « C», alors la température s'affiche en degrés Celsius.
4. « Sounds »: Si l'utilisateur programme lessons sur « OFF », la commande n'émet aucun son à la fin d'un cycle de séchage. La valeur par défaut est « ON »
5. « Password »: Si l'utilisateur programme le mot de passe sur une valeur autre que 0000, la commande demande à l'utilisateur de saisir un mot de passe (la valeur programmée) avant d'accéder à la programmation manuelle. La valeur par défaut est « 0000 » (aucun mot de passe).

a. Remarque: Si l'utilisateur oublie le mot de passe, il peut réinitialiser le matériel sur les valeurs par défaut (aucun mot de passe) sur la commande. Consultez la section appropriée de ce manuel pour comprendre comment réinitialiser le matériel. b. Utilisez les boutons « Up » et « Down » pour modifier les différents chiffres du mot de passe qui clignotent. Une fois que vous avez choisi le chiffre souhaité, appuyez sur « Enter » pour passer au chiffre suivant. Une fois les quatre chiffres choisis, maintenez enfoncé le bouton « Enter » pendant trois secondes pour confirmer la configuration du mot de passe complat.

1. « Language » : La langue des messages pour les clients de la commande utilisée par défaut est l'anglais. Mais l'utilisateur peut désirer d'afficher les messages des clients en espagnol, en français, en malais, en

italien, ou en grec. Toutefois, tous les autres messages, tels que la programmation manuelle, la programmation USB et tous les codes d'erreur sont en anglais.

1. « Shift Hours »: Cette fonction permet à l'utilisateur de passer de l'heure utilisée par la commande en heures conservées en interne par la commande. La commande utilise une horloge en temps réel (HTR) pour suivre en interne la date et l'heure. L'HTR continue de fonctionner même en cas de coupure de l'alimentation de la commande. L'HTR est définie sur l'heure normale du Centre sans le passage à l'heure d'été. Étant donné que la machine peut se couvrir dans un autre fuseau horaire, l'utilisateur peut désirer une autre heure et une autre date qui soit l'HTR en parallèle. Lorsque cette heure alternative est ou modifiée à partir de l'HTR, l'heure alternative est, par exemple, utilisée pour suivre les occurrences des codes d'erreur et définir les changements de prix par rapport à l'heure du jour.

a. Les heures de la fonction « SHIFT HOURS » peuvent être configurées à l'aide des boutons « Up » et « Down » pour changer le nombre clignotant. Une fois que vous avez choisi la période horsaire désirée, appuyez sur le bouton « Enter » pour passer aux minutes. Une fois que vous avez choisi les heures et les minutes, le bouton « Enter » doit être maintenu enfoncé pendant 3 secondes pour confirmer que la durée complète est configurée.

1. « Time »: La commande utilise une horloge en temps réel (HTR) pour suivre en interne la date et l'heure. L'HTR continue de fonctionner même en cas de coupure de l'alimentation de la commande. L'HTR est définie sur l'heure normale du Centre sans le passage à l'heure d'été. Cependant, si un problème survient et que l'HTR n'est pas exacte, elle peut être réinitialisée sur l'heure actuelle à l'aide de cette option.

Les heures de la fonction « TIME » peuvent être configurées à l'aide des boutons « Up » et « Down » pour changer le nombre clignotant. Une fois que vous avez choisi l'heure désirée, appuyez sur le bouton « Enter » pour passer aux minutes. Une fois les heures et les minutes choisies, le bouton « Enter » doit être maintenu pendant 3 secondes pour confirmer la réinitialisation de l'HTR sur l'entrée complète.

1. « Date » : comme pour la fonction « Time », si un problème survient et que la date de l'HTR n'est pas exacte, elle peut être réinitialisée à l'aide de cette option.

a. Le jour du mois dans « Date » peut être configuré en utilisant les boutons « Up » et « Down » pour changer le chiffre clignotant. Une fois que vous avez le jour du mois désiré, appuyez sur le bouton « Enter » pour passer au mois de l'année. Une fois que vous avez le mois de l'année désiré, appuyez sur le bouton « Enter » pour passer à l'année. Une fois le jour, le mois et l'année choisis, le bouton « Enter » doit être maintenu pendant 3 secondes pour confirmer la réinitialisation de l'HTR pour l'entrée complète.

1. « Out of Service »: la commande peut être place en mode Hors service à l'aide de la programmation manuelle. Lorsque le mode est « ON», la commande va afficher le message « OUT OF SERVICE ». La machine ne réagit à aucune entrée et ne fonctionne pas dans ce mode. Le réseau par défaut est « OFF ».
2. «Alt Cool Down »: Ce paramètre est destiné à une utilisation en usine uniquement.

Pour réinitialiser toutes les valeurs dans les options Settings en réglages par défaut, appuyez sur « Enter » lorsque le message « DEFAULT » est affiché. Appuyez à nouveau sur « Enter » lorsque le message « RESET » est affiché pour confirmer l'action.

La figure ci-dessous indique les options de sous-menu pour le menu Settings :

Menu usage :

Le menu Usage permet à l'utilisateur de surveiller les données sur l'utilisation de la machine. Voir ci-dessous pour des renseignements détaillés sur chaque option du sous-menu.

1. « Coin Audit »: le champ de vérification de la monnaie indique l'accumulation de chaque pièce de monnaie insérée qui est envoyée vers la commande pour chaque entrée de monnaie à droite et à gauche. Veuillez noter que le compte comprend le nombre de pièces insérées et non un rapport accumulé de la valeur de vente.

a. L'utilisateur peut également définir les montants de vérification de la monnaie sur le paramètre d'usine par défaut (zéro). Pour réinitialiser toutes les valeurs de vérification de la monnaie, appuyez sur « Enter » lorsque le message « DEFAULT » est affiché. Appuyez à nouveau sur « Enter » lorsque le message « RESET » est affiché pour confirmer l'action.

1. « Motor Hours »: le champ des heures de service du moteur indique les heures de fonctionnement accumulées pour le moteur de la sécheuse. Dans bien des cas, il indique les heures de cycle de la machine. Cependant, des champs séparés sont fournis dans l'éventualité où un moteur est remplacé sur une machine. L'utilitaire peut configurer les heures de service du moteur sur un nombre défini. Par exemple, s'il est nécessaire de remplacer la commande sur une machine, la nouvelle commande peut être programmée pour indiquer les heures de service du moteur enregistrées par la commande précédemment installée. Les différents chiffres des heures peuvent être configurés à l'aide des boutons « Up » et « Down » pour changer le nombre clignotant. Une fois que vous avez choisi les chiffres désirés pour l'heure, appuyez sur le bouton « Enter » pour passer au chiffre suivant. Une fois les heures complètes choisies, le bouton « Enter » doit être maintenu pendant 3 secondes pour confirmer l'action.

a. L'utilisateur peut également définir les heures de service du moteur sur le paramètre d'usine par défaut (zéro). Pour réinitialiser les heures de service du moteur, appuyez sur « Enter » lorsque le message « DEFAULT » est affiché. Appuyez à nouveau sur « Enter » lorsque le message « RESET » est affiché pour confirmer l'action.

1. « Cycle Hours »: le champ des heures de cycle indique les heures de fonctionnement accumulées pour la séchuse. Dans bien des cas, il correspond aux heures de service du moteur de la machine. Cependant, des champs séparés sont fournis dans l'éventualité où un moteur est remplacé sur une machine. Voir la description des Heures de service du moteur pour plus de renseignements.

La figure ci-dessous indique les options du sous-menu pour le menu Usage :

Le menu Control permet à l'utilisateur d'étudier les renseignements techniques importants concernant la commande. Aucune modification ne peut être effectuée dans ce menu. Voir ci-dessous pour des renseignements détaillés sur chaque sous-menu.

1. « Serial Number » : il s'agit du numéro de série de la commande.
2. « MAC Address »: l'adresse MAC est un identifiant unique conçu pour la commande par le fabricant. Elle permet à la commande d'être reconnue par des routeurs de réseaux.
3. « IP Address »: l'adresse IP est l'identifiant fourni pour la commande par un système de réseau.
4. « M Firmware » : le M Firmware est le micrologiciel principal installé sur la commande.
5. « C Firmware » : le C Firmware est le micrologiciel de communications actuellement installé sur la commande.

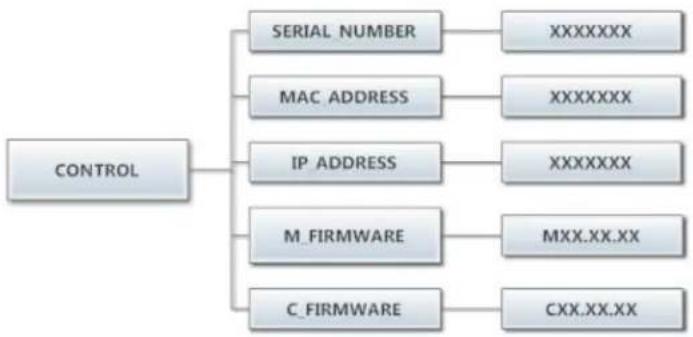

La figure ci-dessous indique les options de sous-menu du menu Control :

T-80/T-120 options d'inversion

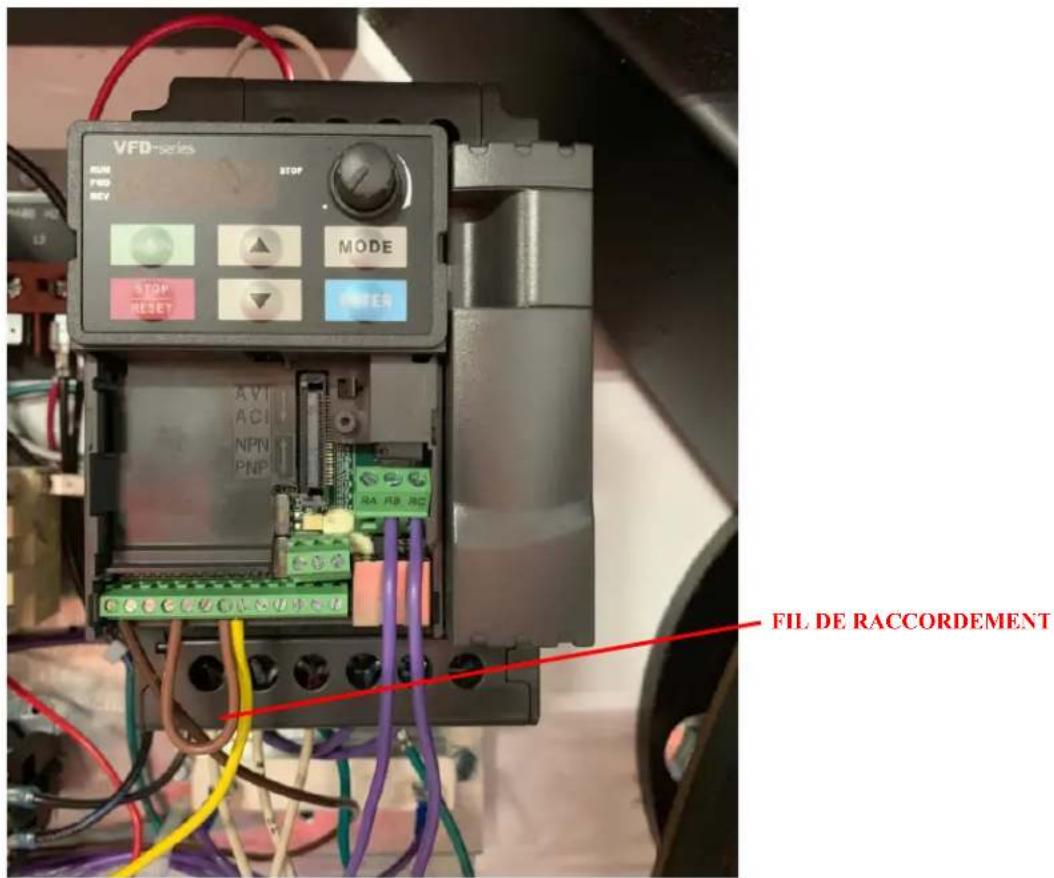

T-80/T-120: La séchuse peut être régée en inversion à différents intervalles en fonction de la préférence du propriétaire. Le style de fonctionnement est déterminé par l'emplacement du fil de raccordement MARRON, qui se trouve dans le boîtier de commande arrêté, sur l'entrainement à fréquence. (voir l'image pour connaître l'emplacement du cavalier)

STYLE	Fonctionnement de la séchuse	AVT (s)	RéV. (s)	Emplacement du cavalier
				Pos (1)	Pos (2)
1 NON-REV. OUI NON DCM MCM
2	RéV. 30		30	DCM	MI2
3	RéV. 60		60	DCM	MI4
4	RéV. 90		90	DCM	MI5
5	RéV. 120		120	DCM	MI6

MISE EN GARDE: Au moment de l'entretien des commandes, étiquetez tous les fils avant de les débrancher. Des erreurs de câblage peuvent entraîner un fonctionnement inadéquat et dangereux. Assurez-vous que l'appareil fonctionne une fois l'entretien terminé.

ATTENTION. Lors des opérations d'entretien des commandes, étiquetez tous les fils avant de les déconnecter. Toute erreur de câblage peut être une source de danger et de panne.

Si l'un des symptômes suivants se produit sur cette sécheuse, vérifie les remèdes suggérés ci-dessous. Si toutes les causes probables ont été éliminées et que le symptôme persiste, communiquez avec votre agent Dexter local pour obtenir une assistance de dépannage supplémentaire. Consultez les renseignements de contact dans la section Entretien préventif. Les manuels de pièces et de service de Dexter sont également disponibles pour une assistance de dépannage supplémentaire.

Symptôme Cause probable Remède suggéré
Le tambour ne tourne pasCommande Vérifiéz que l'écran de commande affiche le temps disponible pour le séchage. Sinon, insérez de l'argent le cas échéant
Porte de chargement Vérifiéz que la porte de chargement est complètement fermée
Porte du compartment	à charpie	Vérifiéz que la porte du compartment à charpie est complètement fermée
Courroies	d'entrainment	Vérifiéz que les courroies d'entrainment ne sont pas excessivement usées. Remplacez-les si nécessaire
Le tambour tourne, mais aucune flamme de brûleur n'est présente	Robinet de gaz Assurez-vous que le robinet de gaz est ouvert
Module d'allumage Suivez	la procédure de vérification	du cycle d'allumage énumérée dans la section Allumage de la séchuse de ce manuel
Séchage lent Commande Vérifiéz que le bon paramètre de température est sélectionné
Filtre à charpie Nettoyez le filtré à charpie
Restrictions du débit	d'air/de l'air d'appoint	Suivez les directives d'installation pour la contre-pression statique et l'air d'appoint
Évacuation Vérifiéz que l'évacuation est exemple d'obstructions, suivez les directives d'installation
Code d'erreur « Temp Sensor Short » ou « Temp Sensor Open » affché sur la commande	Détecteur de température	Appuyez sur le bouton de programmation pour effacer le code d'erreur. Si le code d'erreur persiste, communique avec un agent Dexter pour有關ir de l'aide
Code « PCB Error » ou « Comm Error » affché sur la commande	Erreur liée à la commande	Mettez la séchuse hors tension puis sous tension pour effacer le code d'erreur. Si le code d'erreur persiste, communique avec un agent Dexter pour有關ir de l'aide

Chaque jour

1. Nettoyez le filtre à charpie. Utilisez une brosse souple si nécessaire.
2. Vérifiez que le filtre à charpie est exempt de déchirures. Remplacez-le si nécessaire.
3. Éliminez les charpies du compartiment du filtre à charpie.

1. Retirez l'accumulation de charpie des tulipes d'extrémité des moteurs.
2. Éliminez l'accumulation de charpie de la zone de commande avant.
3. Éliminez l'accumulation de charpie et de saleté du dessus de la sécheuse et de toutes les zones supérieures, inférieures et autour des brûleurs et du carter du brûleur. Tout manquement à la propreté de ces zones de la sécheuse peut entraîner une accumulation de charpie qui crée un risque de feu.

Chaque trimestre

1. Vérifiez que les courroies ne sont pas desserrées, usées ni effilochées.
2. Vérifiez que le joint de la porte en verre n'est pas excessivement usé.
3. Vérifiez que toutes les attaches doivent rester en place au canal de support.
4. Vérifiez que toutes les vis sont bien serrées.
5. Vérifiez que les aubes du moteur sont bien fixées au moyeu.
6. Retirez l'assemblage du commutateur de débit d'air et vérifiez que les boulons traversants du tambour sont bien serrés.
7. Graissez les goupilles de pivot et les bras de tension au niveau de leurs points de contact (le cas échéant).

1. Retirez et nettoyez les brûleurs principaux.
2. Retirez tous les trous et vérifiez l'absence de saleté et d'obstructions.
3. Éliminez toute accumulation de charpie. Retirez le panneau avant et le boîtier du filtre à charpie et éliminez l'accumulation de charpie.
4. Appliquez quelques gouttes d'huile à chaque entreprise de l'assemblage du bras de tension (le cas échéant).

Chaque ANNEE

1. Vérifiez que les roulements de la poulie intermédiaire ne sont pas usés.
2. Vérifiez et éliminez toute accumulation de charpie du système d'évacuation.
3. Graissez les roulements et l'arbre de la poulie d'entrainement intermédiaire. Utilisez un pistolet graisseur Alemite et de la graisse Molykote BR2-S (le cas échéant).

Piéces d'entretien NUMERO de piece

T-30 T-50 T-80 NON-INV T-80 INV T-120

COURROIE D'ENTRAJINEMENT, MOTEUR 9040-076-003 9040-076-006 9040-076-011 9040-076-003 9040-076-008

COURROIE D'ENTRAJINEMENT, TAMBOUR 9040-073-009 9040-073-011 9040-073-012 9040-073-012 9040-076-005

ILTRE A CHARPIE 9822-026-002 9822-026-001 9822-031-002 9822-031-002 9822-033-001

Pour obtenir des renseignements relatifs à l'entretien et aux pièces, communiquez avec votre agent Dexter local. Pour conc agent Dexter n'est disponible, communiquez directement avec Dexter Laundry, Inc. par l'un des moyens énumérated ci-dessous:

Adresse postale :
