Fiat 131 Abarth Rally Olio Fiat - Jouets TAMIYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Maquette à assembler et peindre
Marque	Tamiya
Modèle	Fiat 131 Abarth Rally Olio Fiat
Catégorie	Jouets – Modélisme automobile
Échelle approximative	1/24 (estimation courante Tamiya)
Longueur estimée du modèle fini	~18 cm
Matière	Polystyrène injecté, pièces transparentes, vinyle
Nombre de pièces	Environ 100 (estimation)
Âge recommandé	14 ans et plus (sous surveillance adulte)
Niveau de difficulté	Intermédiaire (peinture et décalcomanies)
Outils nécessaires	Pince coupante, colle polystyrene, peintures TS-47 et TS-55, pinceaux, bande cache
Peintures recommandées	Tamiya TS-47 (bleu foncé) et TS-55 (jaune)
Décalcomanies incluses	Oui, pour la livrée Olio Fiat
Fonctions principales	Assemblage, peinture, application de décalcomanies pour exposition statique
Entretien et nettoyage	Dépoussiérer doucement avec un pinceau sec
Sécurité	Pieces coupantes, colle inflammable – tenir hors de portée des jeunes enfants
Pièces détachées et réparabilité	Pièces non disponibles séparément; contacter Tamiya pour support
Informations générales	Reproduction historique de la Fiat 131 Abarth Rally championne du monde des rallyes

FOIRE AUX QUESTIONS - Fiat 131 Abarth Rally Olio Fiat TAMIYA

Quelle colle utiliser pour ce kit Tamiya ?

Utilisez une colle spéciale polystyrène comme la Tamiya Cement (colle en tube) ou la Tamiya Extra Thin Cement. Ne pas utiliser de colle universelle.

Faut-il peindre les pièces ?

Oui, la plupart des pièces doivent être peintes. Le kit recommande les peintures en bombe TS-47 (Bleu clair métallisé) pour la carrosserie et TS-55 (Jaune) pour les bandes. D'autres détails nécessitent des peintures acryliques XF.

Comment appliquer les décalcomanies ?

Découpez la décalcomanie, plongez-la dans l'eau tiède 10 secondes puis glissez-la sur le modèle. Positionnez-la avec le doigt, puis chassez l'eau et les bulles avec un tissu doux. Laissez sécher.

Est-ce adapté pour un enfant ?

Ce kit est recommandé à partir de 14 ans en raison des pièces coupantes et de l'utilisation de colle. Une surveillance d'un adulte est nécessaire.

Quels outils sont nécessaires ?

Vous aurez besoin d'une pince coupante pour détacher les pièces, de colle Tamiya, de pinceaux ou aérographe pour la peinture, et de bande cache pour les masquages.

Le modèle est-il motorisé ?

Non, il s'agit d'une maquette statique à exposer. Aucun moteur ou fonction électrique n'est inclus.

Combien de temps faut-il pour assembler ce kit ?

Le temps d'assemblage varie selon l'expérience, mais comptez environ 10 à 20 heures incluant la peinture et le séchage.

Puis-je peindre avec des peintures non Tamiya ?

Oui, vous pouvez utiliser d'autres marques de peinture pour polystyrène, mais les couleurs recommandées par Tamiya sont optimisées pour le résultat historique.

Que faire si une pièce est cassée ou manquante ?

Contactez le service client de Tamiya ou le revendeur. Les pièces détachées ne sont généralement pas vendues séparément, mais Tamiya propose parfois un service de remplacement.

Où trouver des informations historiques sur la voiture ?

La notice inclut un résumé de l'histoire de la Fiat 131 Abarth Rally. Vous pouvez également consulter des livres ou sites spécialisés en rallye pour plus de détails.

MODE D'EMPLOI Fiat 131 Abarth Rally Olio Fiat TAMIYA

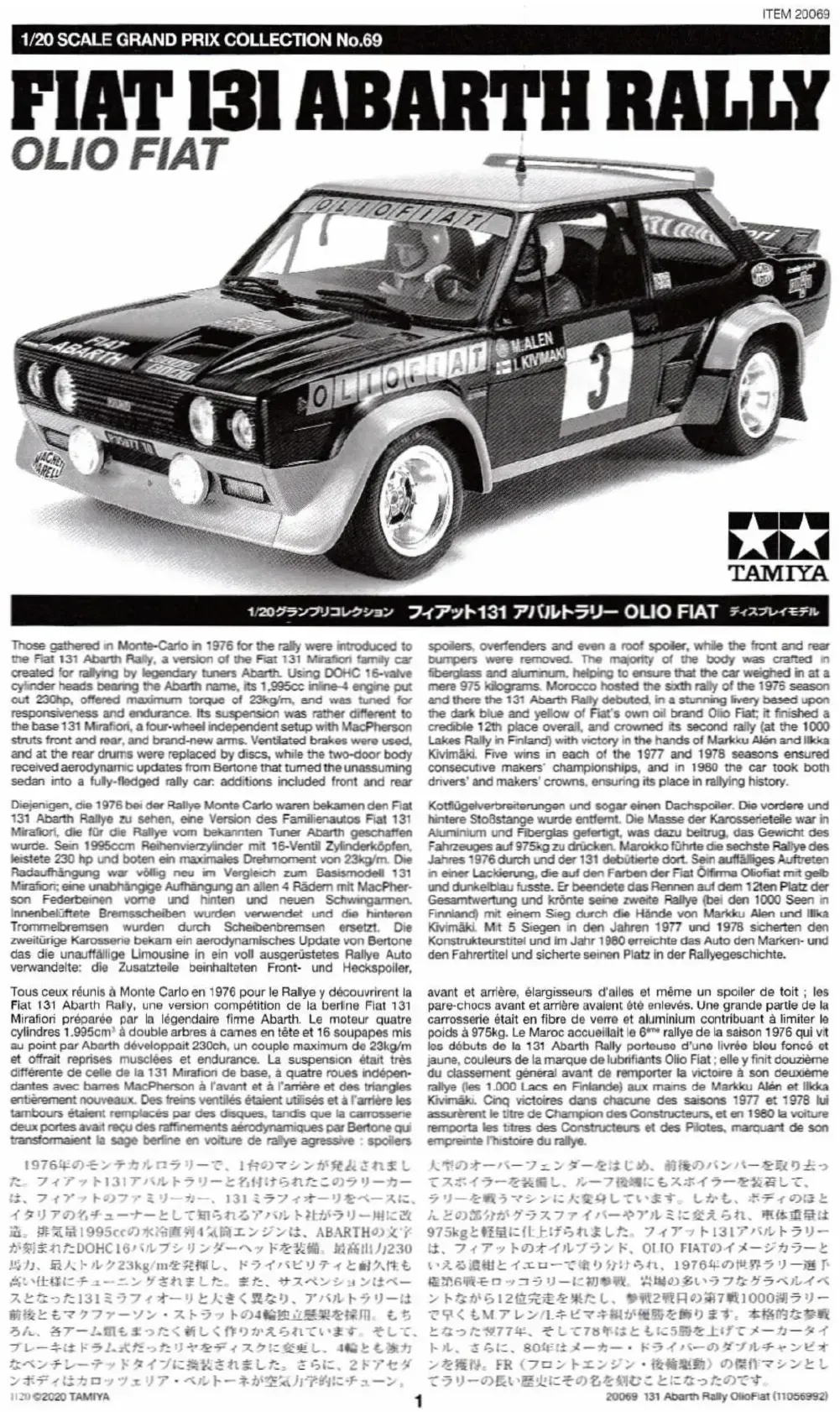

Tous ceux réunis à Monte Carlo en 1976 pour le Rallye y découvrent la Fiat 131 Abarth Rally, une version compétition de la berline Fiat 131 Mirafiori préparée par la légendaire firme Abarth. Le moteur quatre cylindres 1.995cm³ à double arbres à came en tête et 16 soupapes mis au point par Abarth développe 230ch, un couple maximum de 23kg/m et offre des reprises musclées et endurance. La suspension était très différente de celle de la 131 Mirafiori de base, à quatre roues indépendantes avec des barres MacPherson à l'avant et à l'arrière et des triangles entièrement nouveaux. Des freins ventilés étaient utilisés et à l'arrière les tambours étaient remplacés par des disques, tandis que la carrosserie deux portes avait reçu des raffinements aérodynamiques par Bertone qui transformait la sage berline en voiture de rallye agressive : spoilers

avant et arrière, élargisseurs d'ailes et même un spoiler de toit ; les pare-chocs avant et arrière avaient été enlevés. Une grande partie de la carrosserie était en fibre de verre et aluminium contribuant à limiter le poids à 975kg. Le Maroc accueillait le 6e rallye de la saison 1976 qui vit les débuts de la 131 Abarth Rally porteuse d'une livrée bleu foncé et jaune, couleurs de la marque de lubrifiants Olio Fiat ; elle y finit douzième du classement général avant de remporter la victoire à son deuxième rallye (les 1.000 Lacs en Finlande) aux mains de Markku Alén et Ilkka Kivimäki. Cinq victoires dans chacune des saisons 1977 et 1978 lui assurèrent le titre de Champion des Constructeurs, et en 1980 la voiture remporte les titres des Constructeurs et des Pilotes, marquant de son empreinte l'histoire du rallye.

PRECAUTIONS Bien dire et assimilier les instructions avant de commencer l'assemblage. La construction du modele par un enfant doit s'effectuer sous la surveillance d'un adulte. L'assemblage de ce kit requiert de l'oullage, en particulier des couteaux de modélisme. Manier les outils avec précaution pour éviter toute blessure. Lire et suivre les instructions d'utilisation des peintures et ou de la colle, si utilisées (non incluses dans le kit). Utiliser uniquement une colle et des peintures spéciales pour le polystyrene. Garder hors de portée des enfants en bas âge. Ne pas laisser les enfants mettre en boute ou sucer les pièces, ou passer un sacchet vinyl sur la tête. Certaines pièces du modele ont des rebords acérés. Manipuler avec précaution.

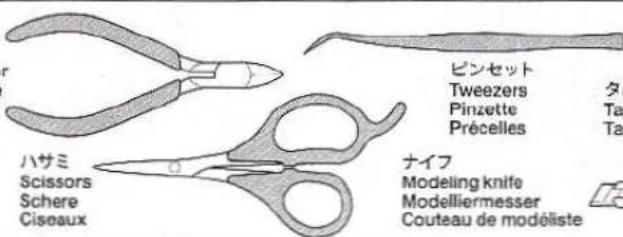

Outilage nécessaire

FRASTK

Cement

Kleber

Colle

Side cutters

Pince coupante

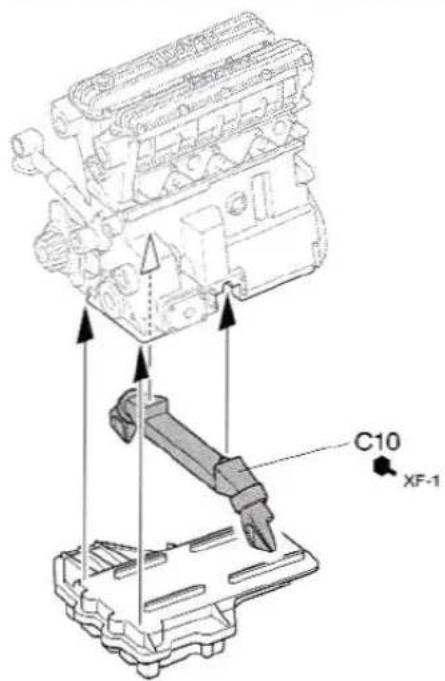

Fixation du carter inférieur

B18

Do not cement.

Nicht kleben.

Ne pas coller.

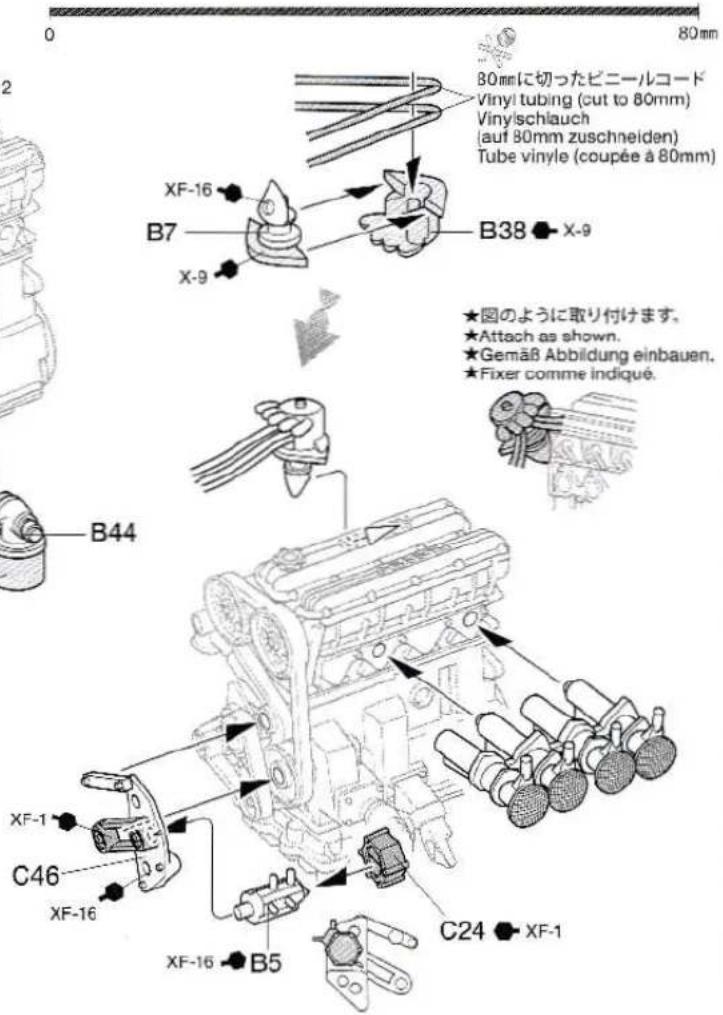

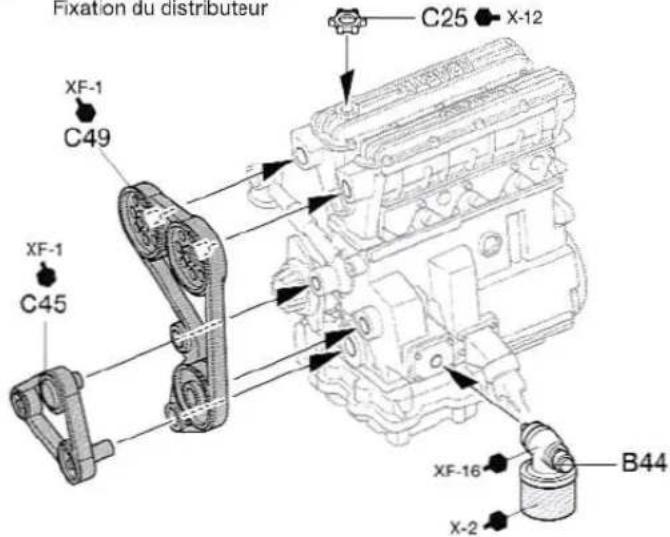

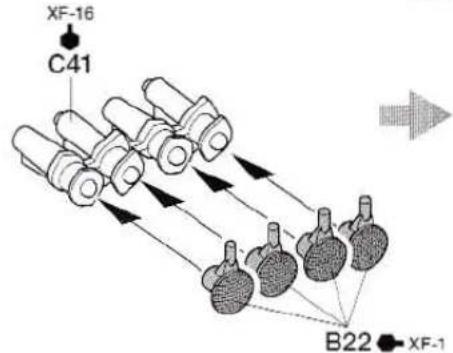

Fixation du distributeur

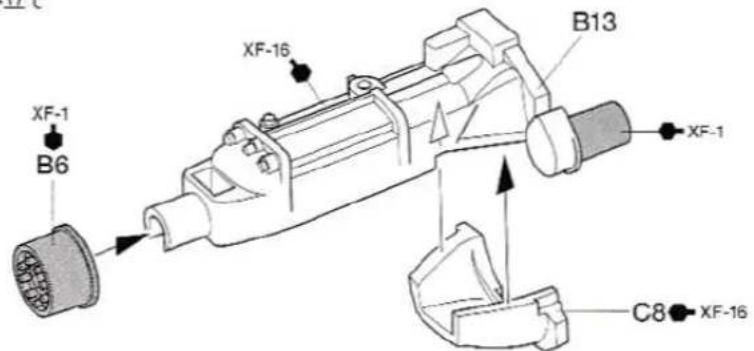

Gearbox

Gettriebegehuse

Carter

★ Remove excess plastic carefully. Uberflüssiges Teil vorsichtig entfern. Enlever l'excès de plastique avec précaution

ENJUNLUMU

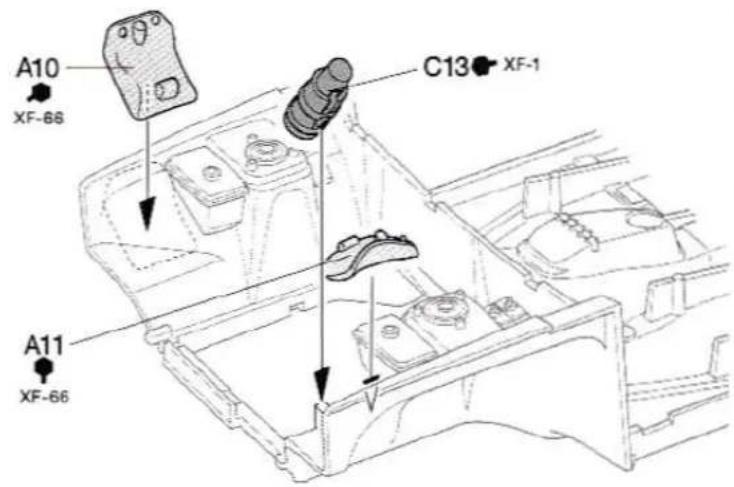

Engine compartment

Motorraum

Compartment moteur

A10

A11

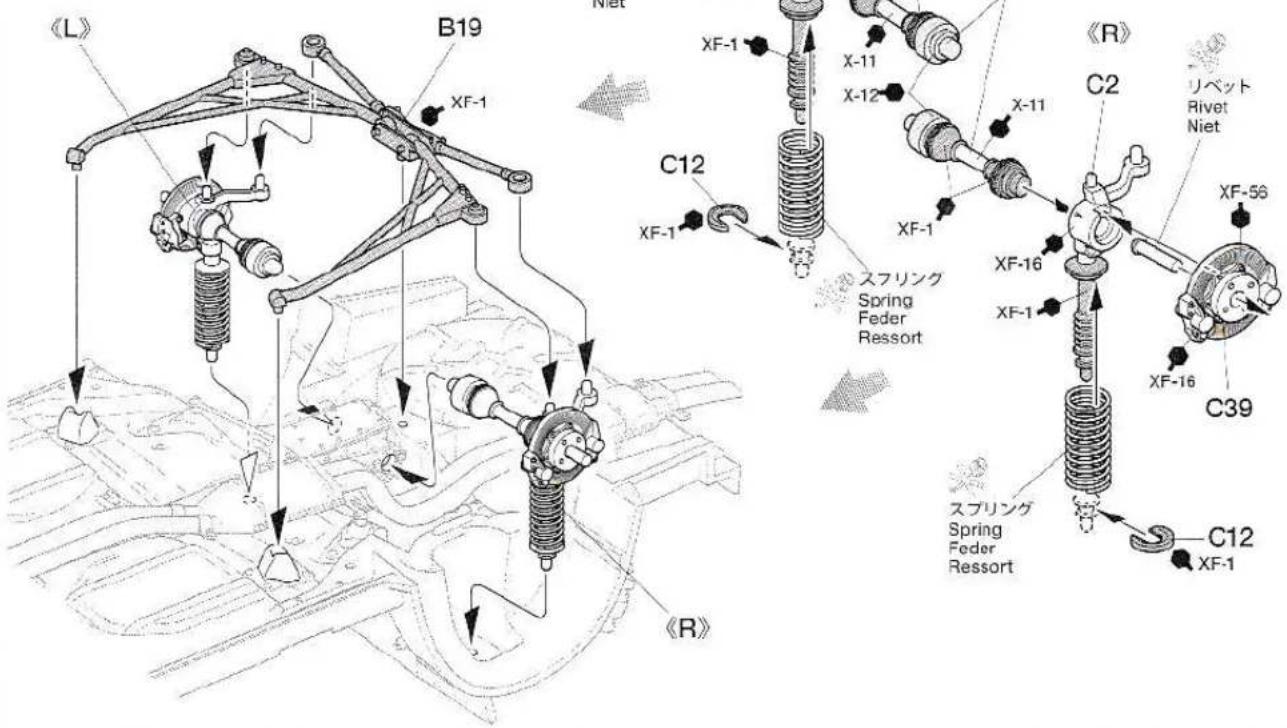

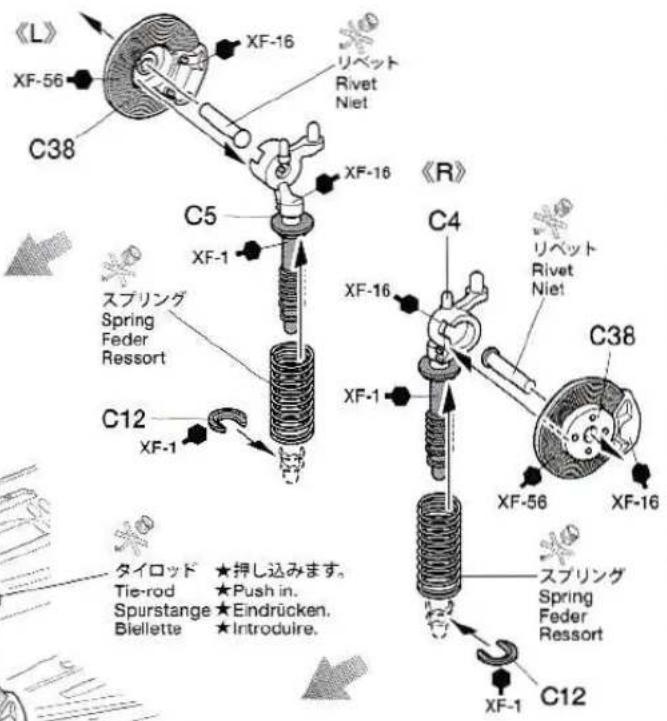

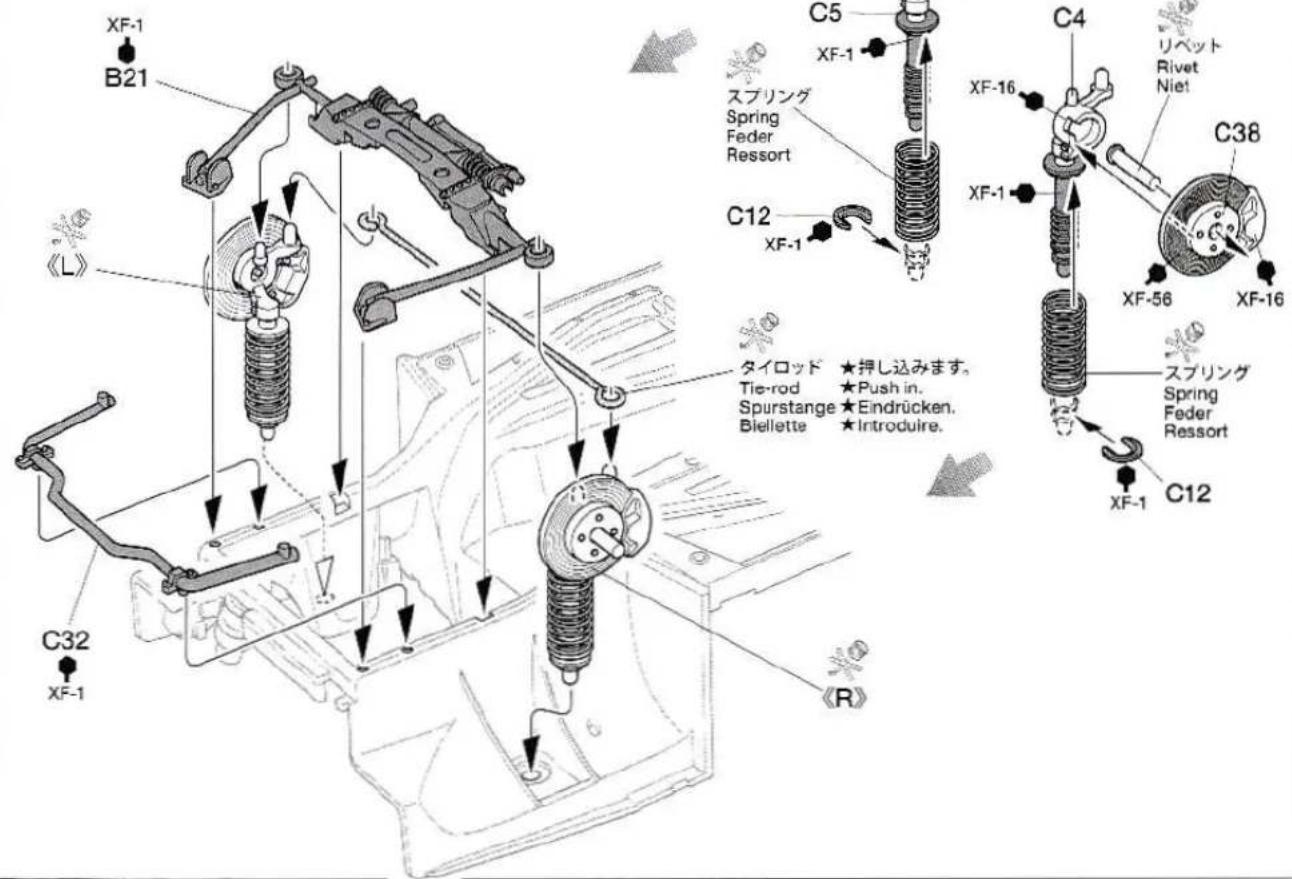

Fixation de la suspension avant

NSJN

Motor-Einbau

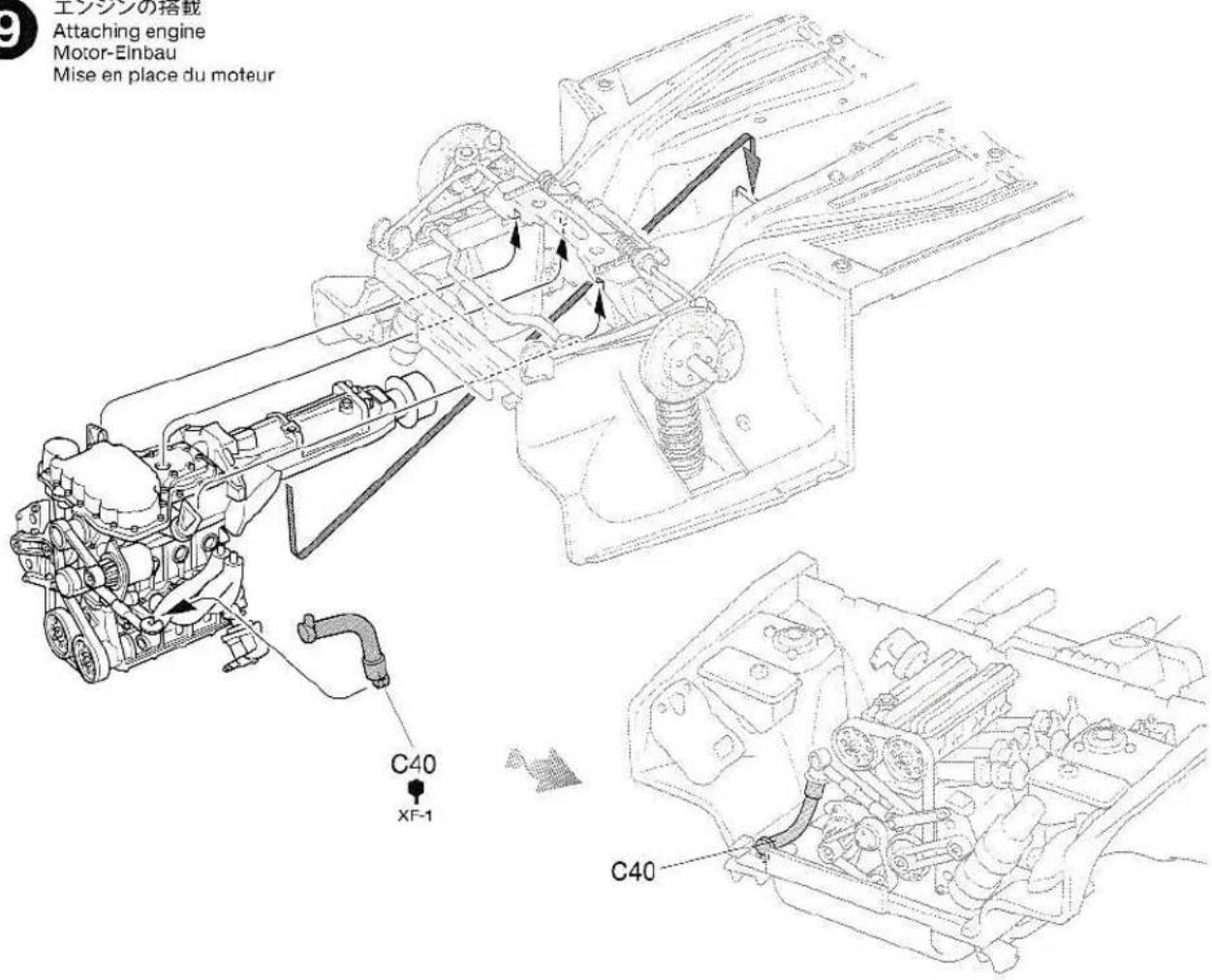

Mise en place du moteur

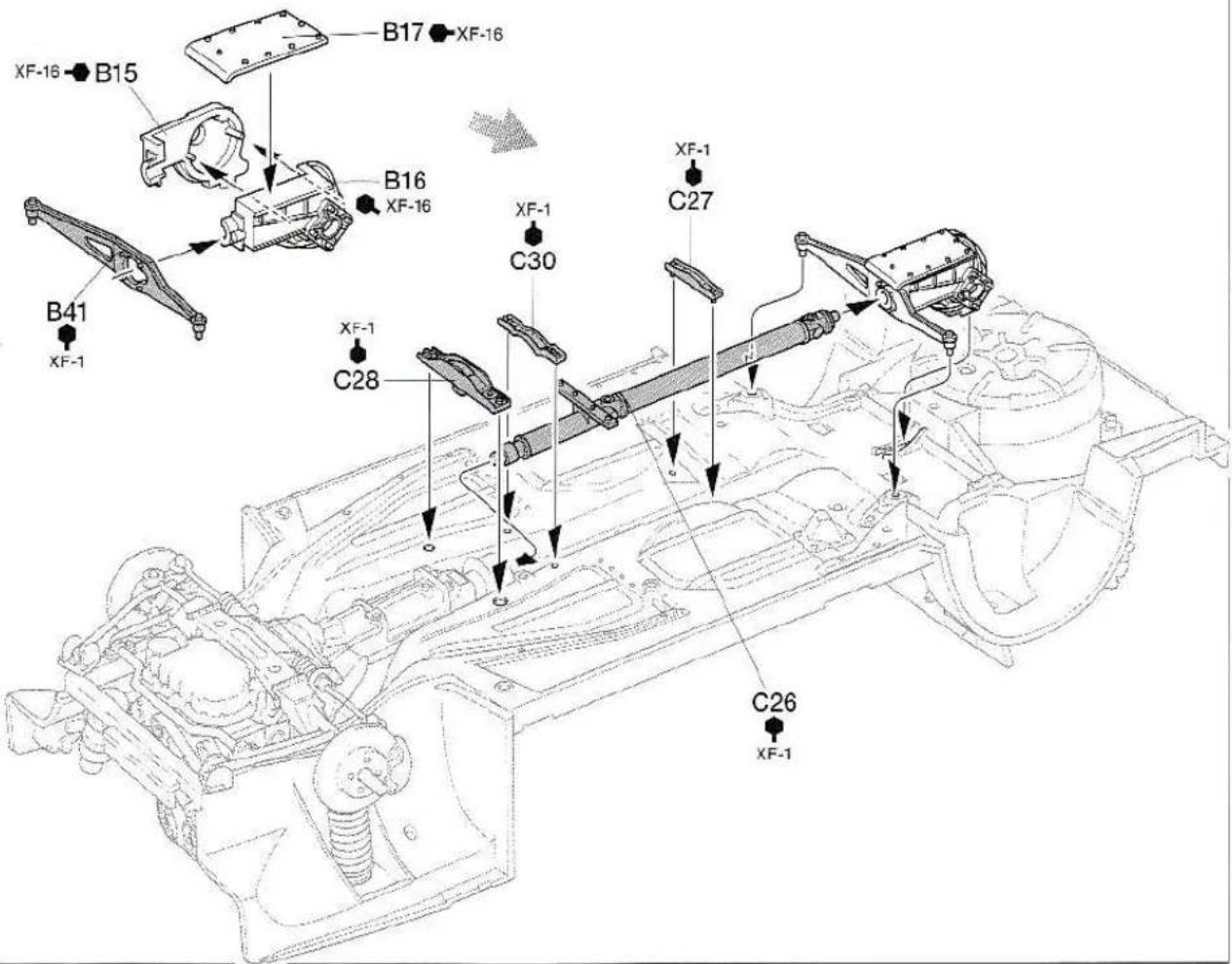

Installation de l'arbre de transmission

E1-10

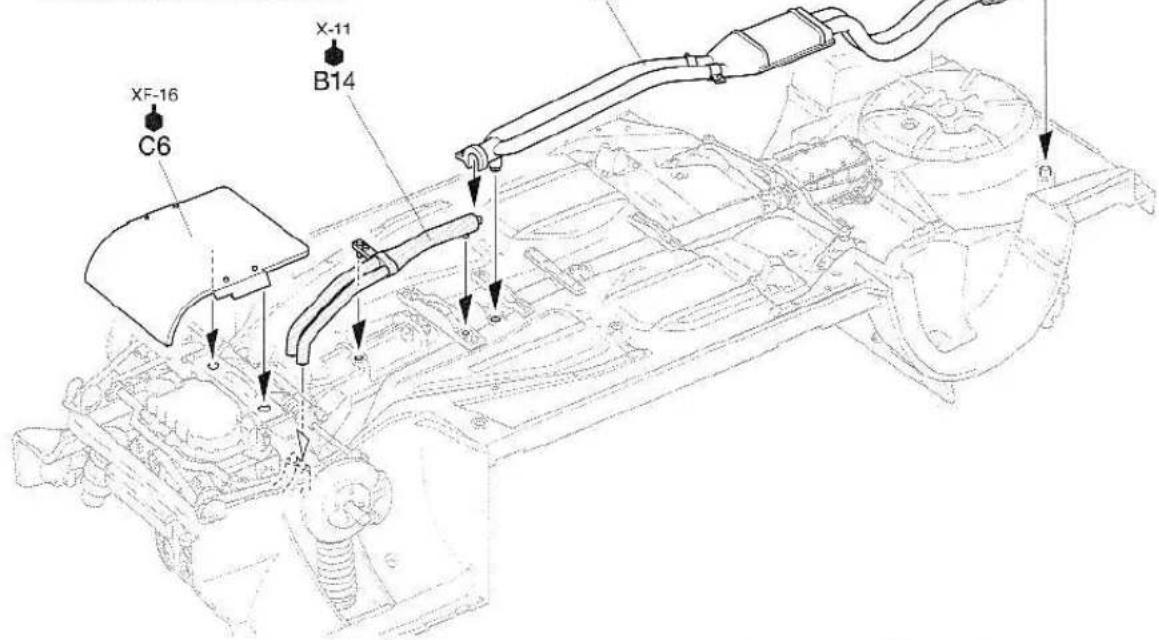

Fixation des pots d'échappement

Installation des fusées arrière

3Who

Rader

Roues

★Make 4

4 Satz anfertigen.

★Faire 4jeux.

Poly cap (small)

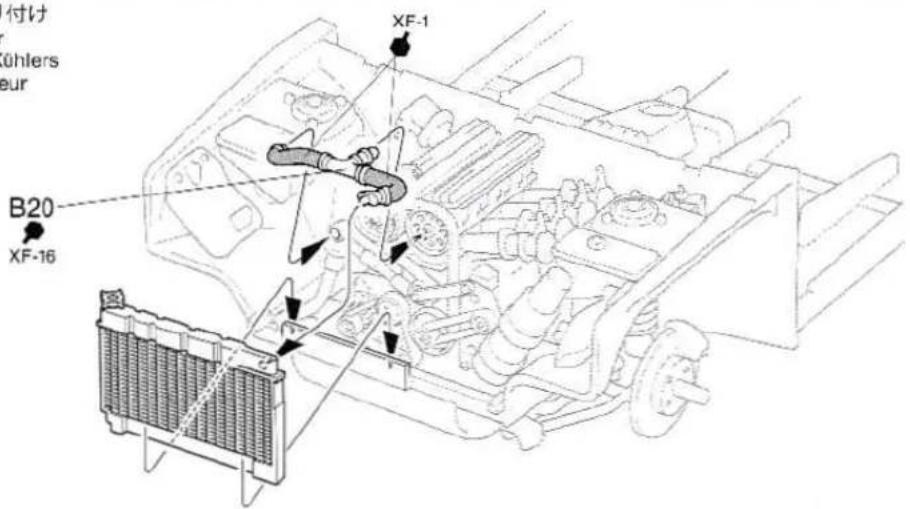

Fixation du radiateur

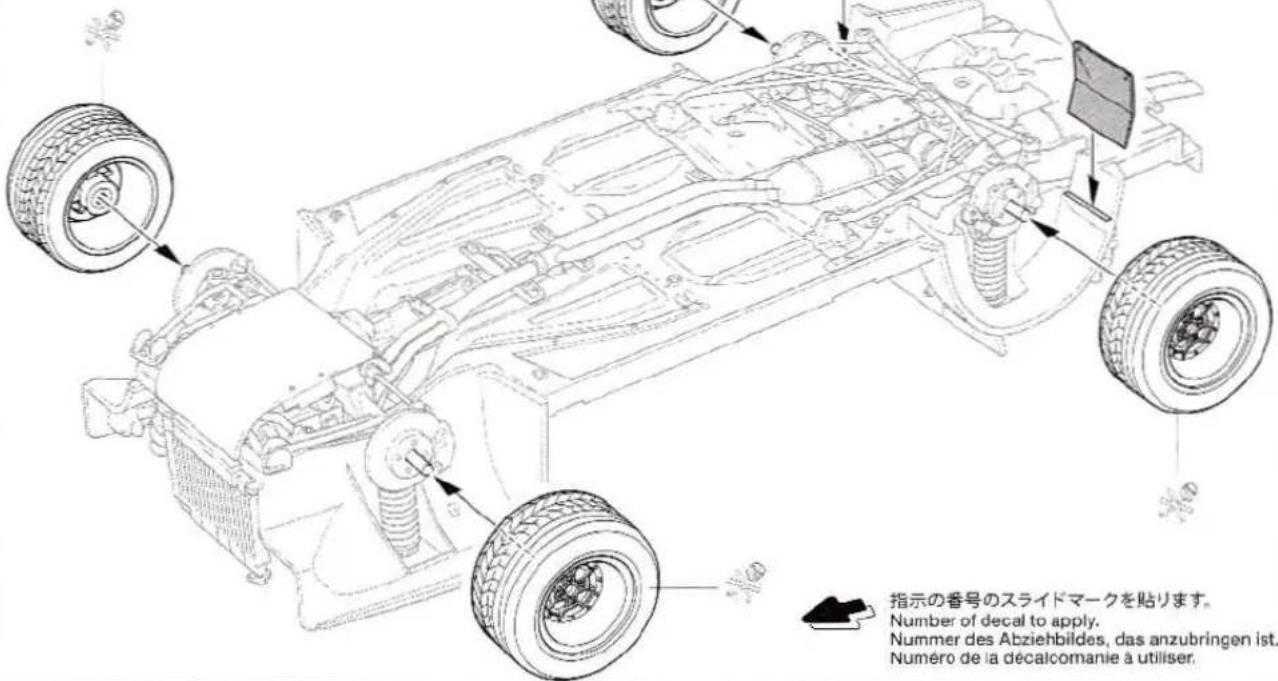

Fixation des roues

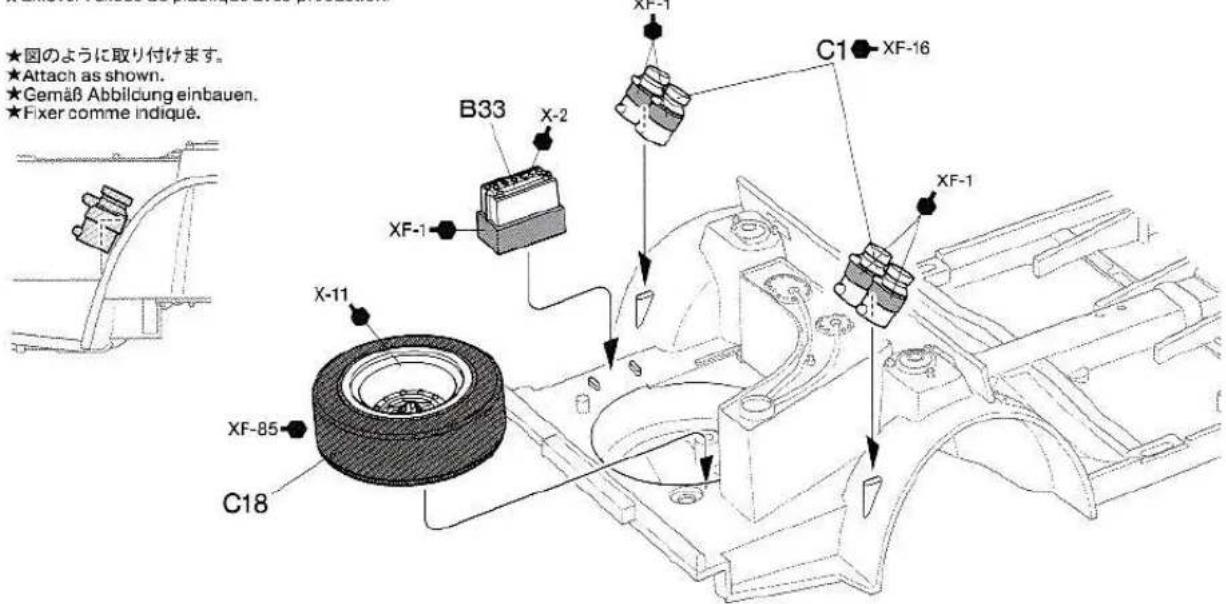

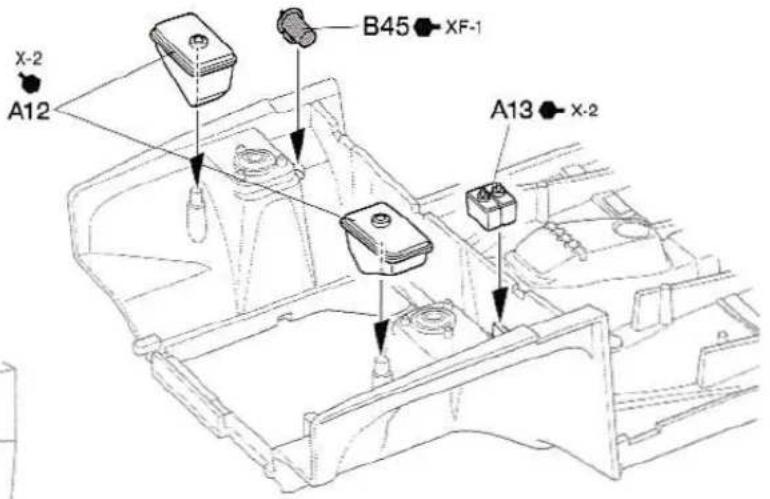

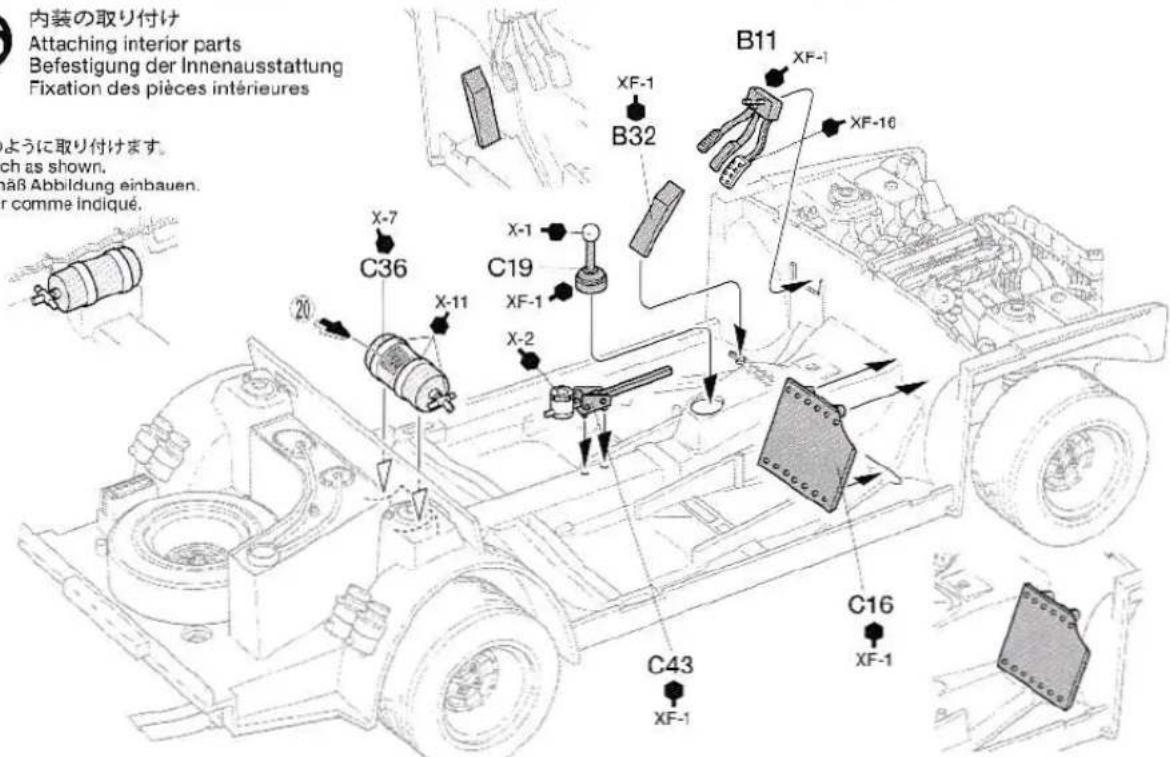

Fixation des pièces internes

★ Attach as shown. Gemab Abbildung einbauen. Fixer comme indique.

DSSB-1

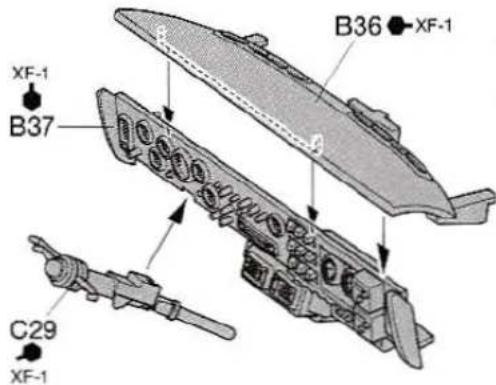

Dashboard

Armaturenbrett

Tableau de bord

B37

★ Attach as shown. GemaB Abbildung einbauen. Fixer comme indique.

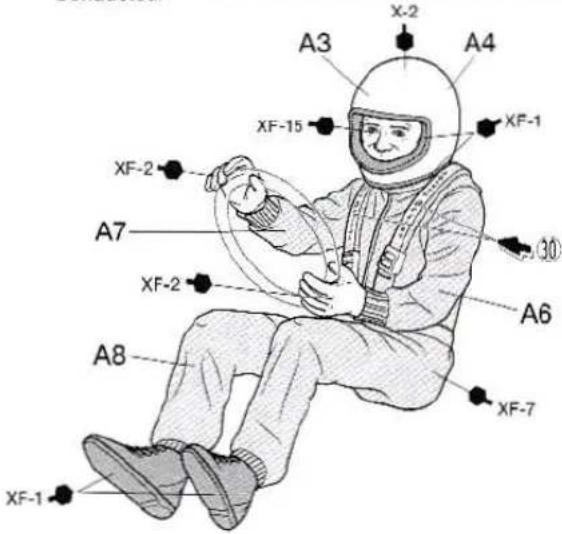

Driver

Fahrer

Conducteur

Adapter la position des bras du pilote au volant.

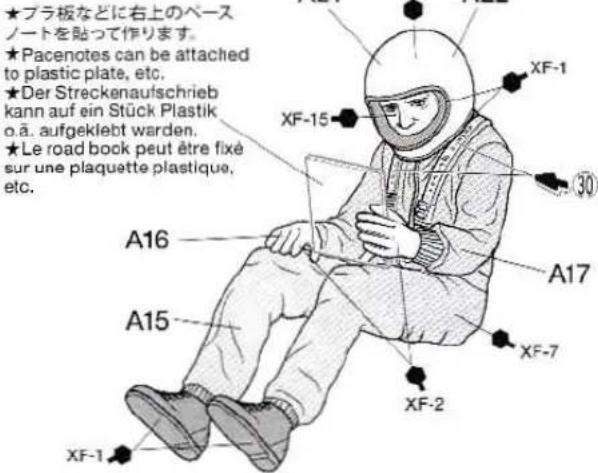

Navigator

Beifahrer

Navigateur

Pacenotes

Road book

Fixation du tableau de bord

Adapter la position des bras du pilote au volant.

XF-24 B34

★ Determine attachment position according to location of driver and navigator feet. Anbauposition festlegen je nach Stellung der Beine von Fahrer und Navigator. Déterminer la position de fixation en fonction de l'emplacement du conducteur et des pieds du navigateur.

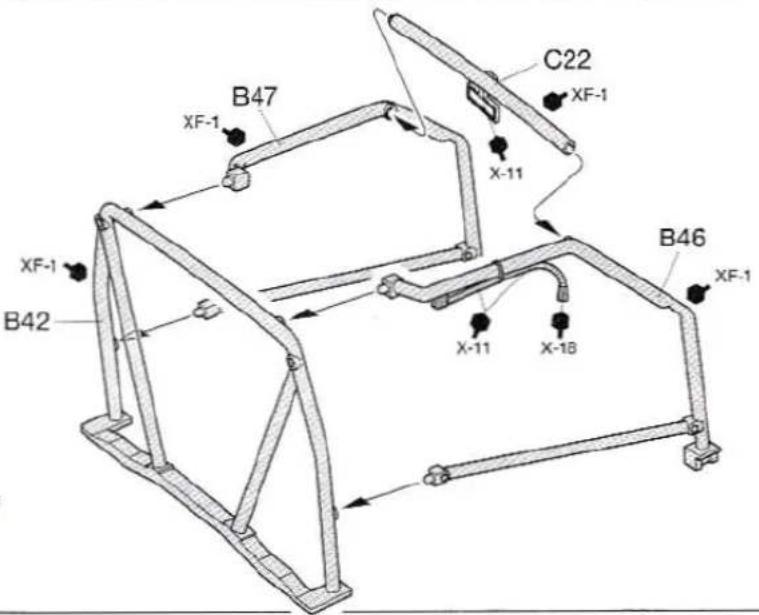

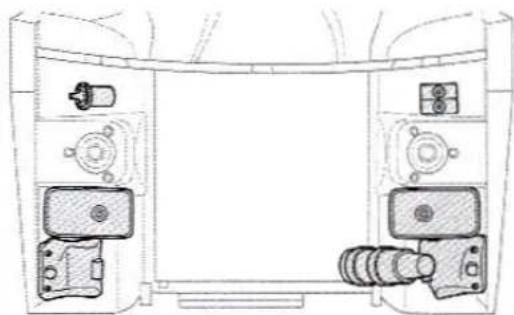

Roll cage

Rollkafig

Arceau de sécurité

B42

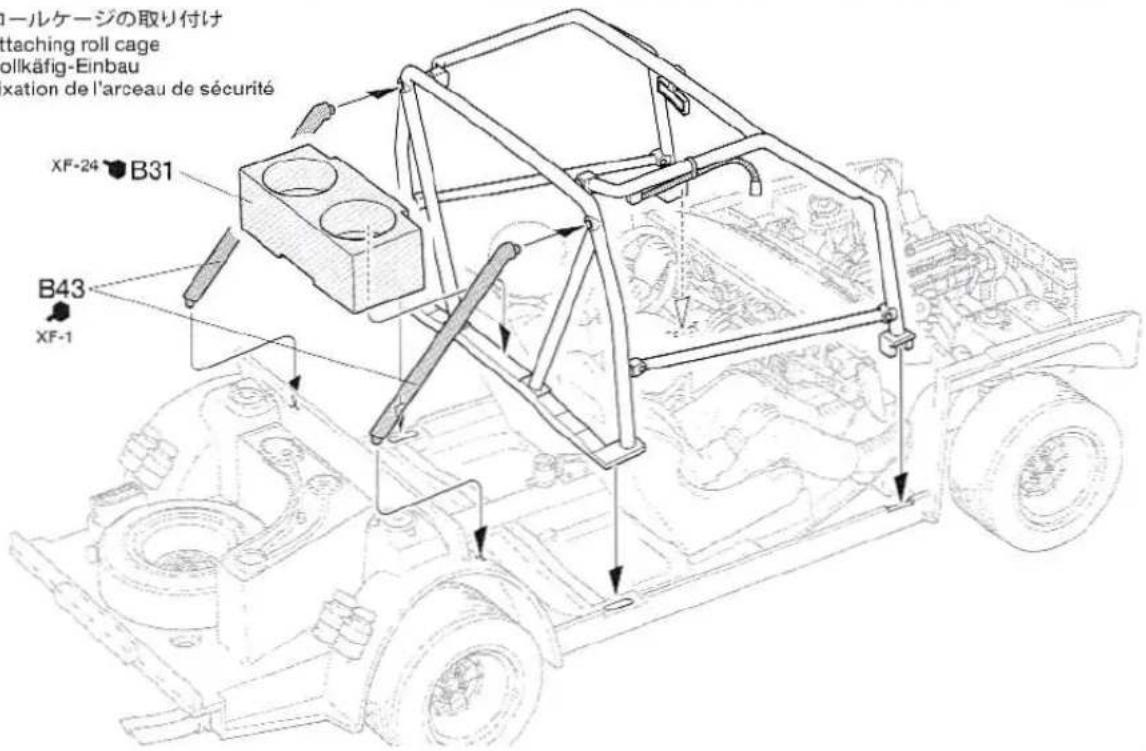

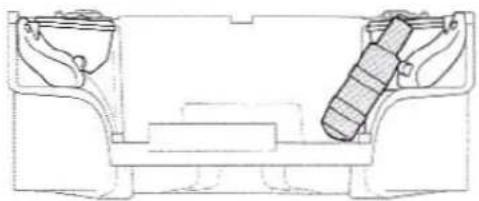

Fixation de l'arceau de sécurité

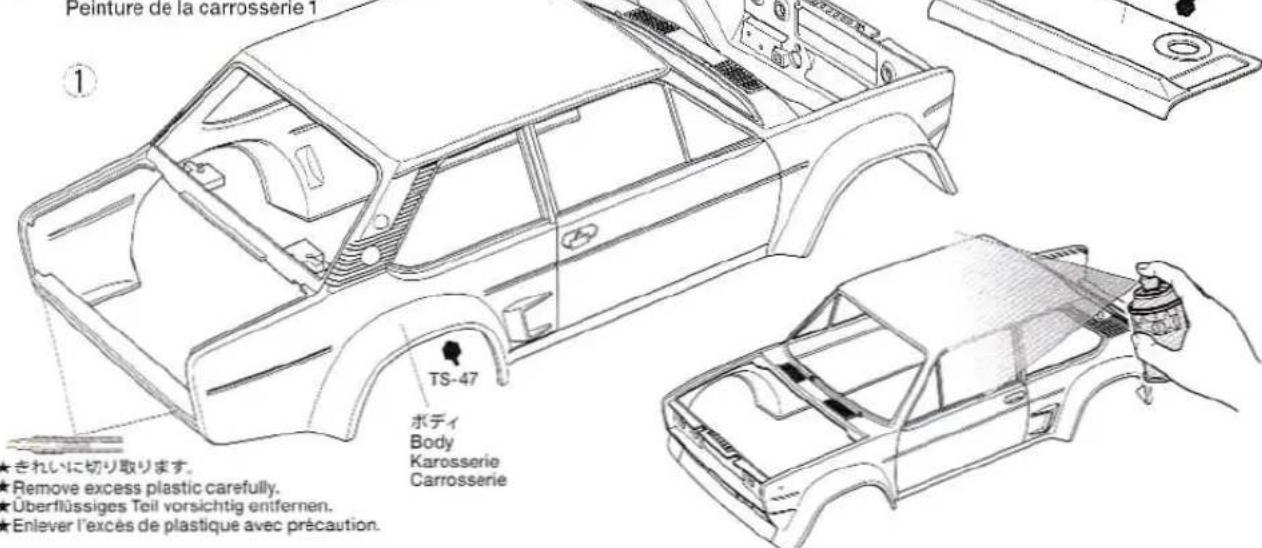

Peinture du corps 1

Peinture de la carrosserie 1

-T2

①TS-47L

4TS-55L

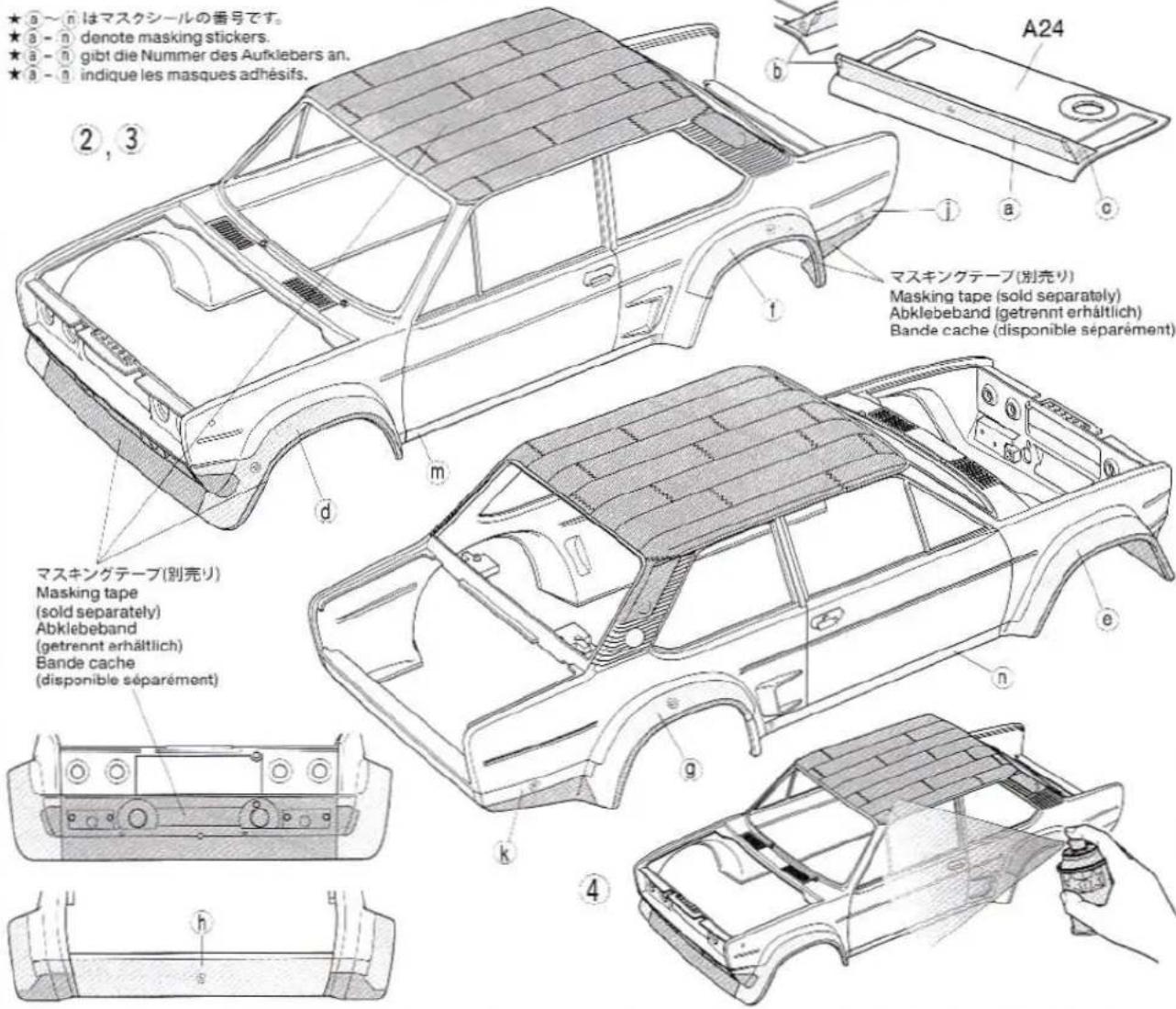

Utiliser les masques pour obtenir une démarcation franche des teintes.

1 Peindre en TS-47 et laisser sécher.

2 Découvrir et appliquer les masques comme montré.

3 Masquer ensuite les parties à ne pas peindre avec de la bande cache (disponible séparément).

Peindre en TS-55.

Enlever les masques avant séchage complet de la peinture.

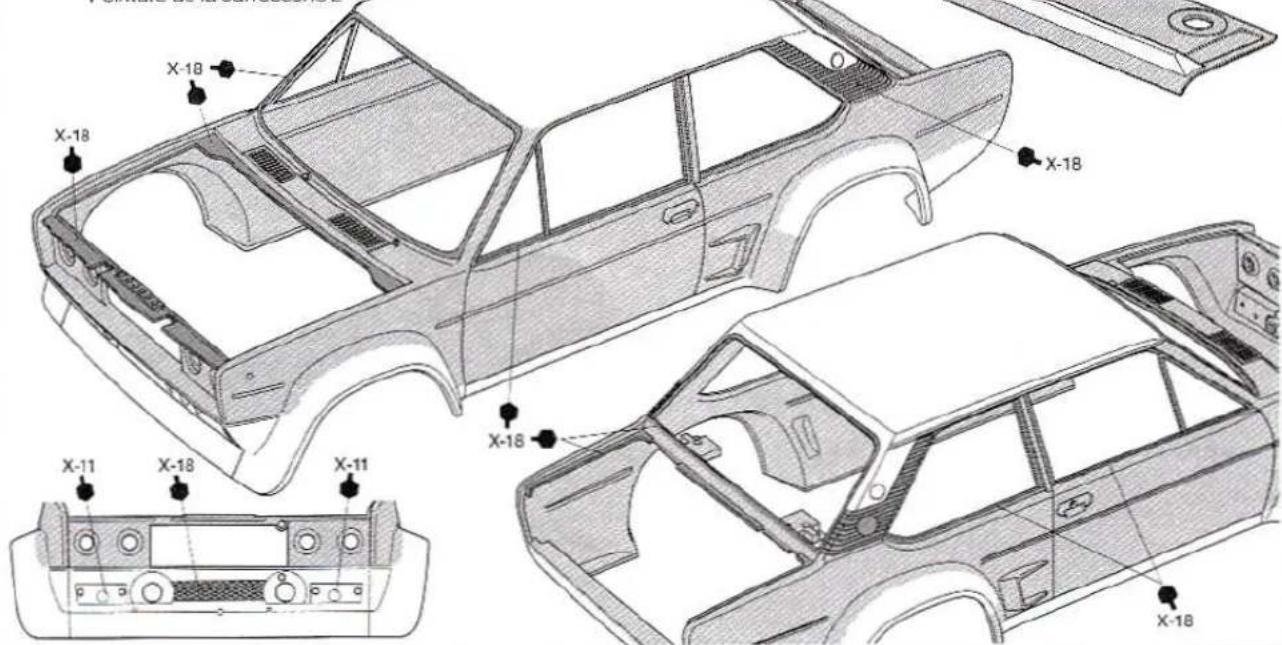

Peinture du corps 2

Peinture de la carrosserie 2

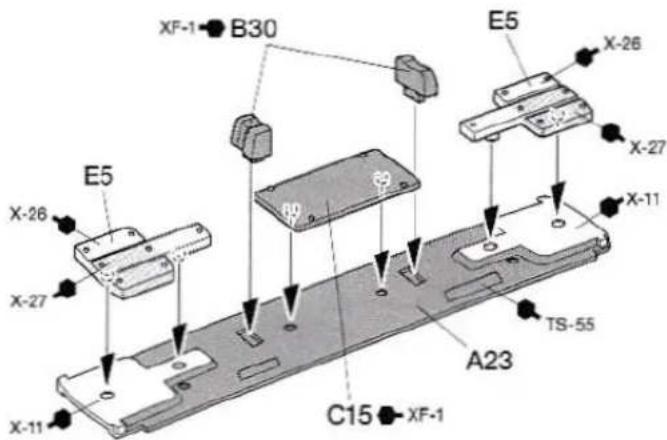

Rear panel

Heckplatte

Panneau arrête

Il est recommandé de fixer les pièces transparentes avec la Tamiya Multipurpose Cement (Clear).

VINDU

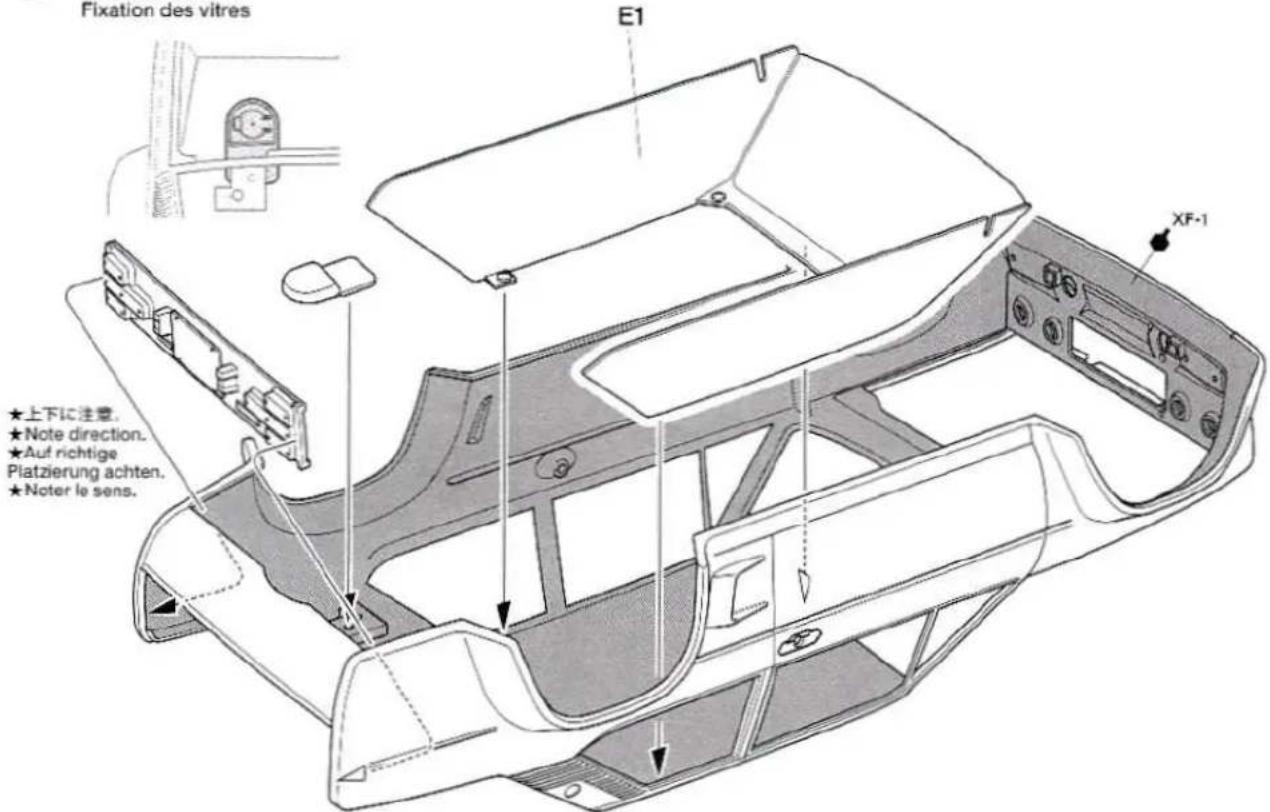

Fixation des vitres

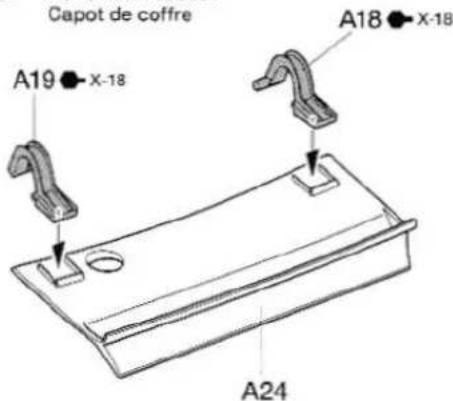

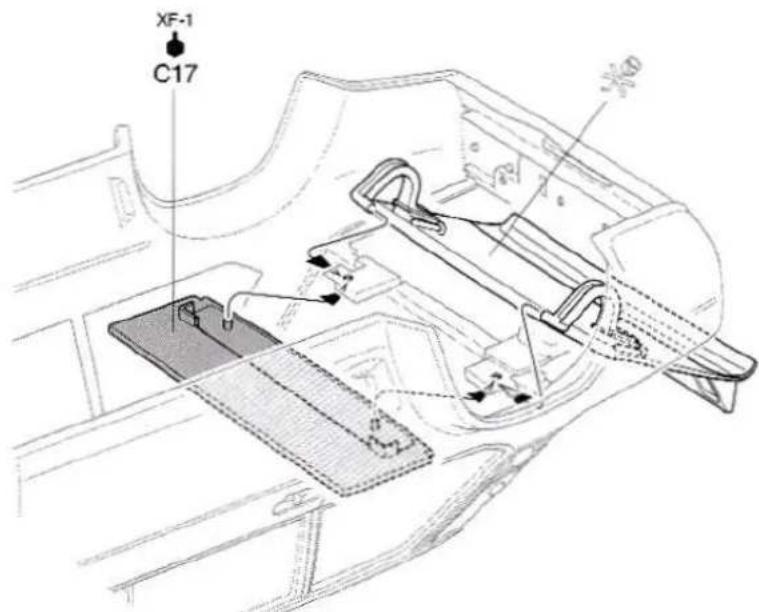

Trunk lid

Capot de coffre

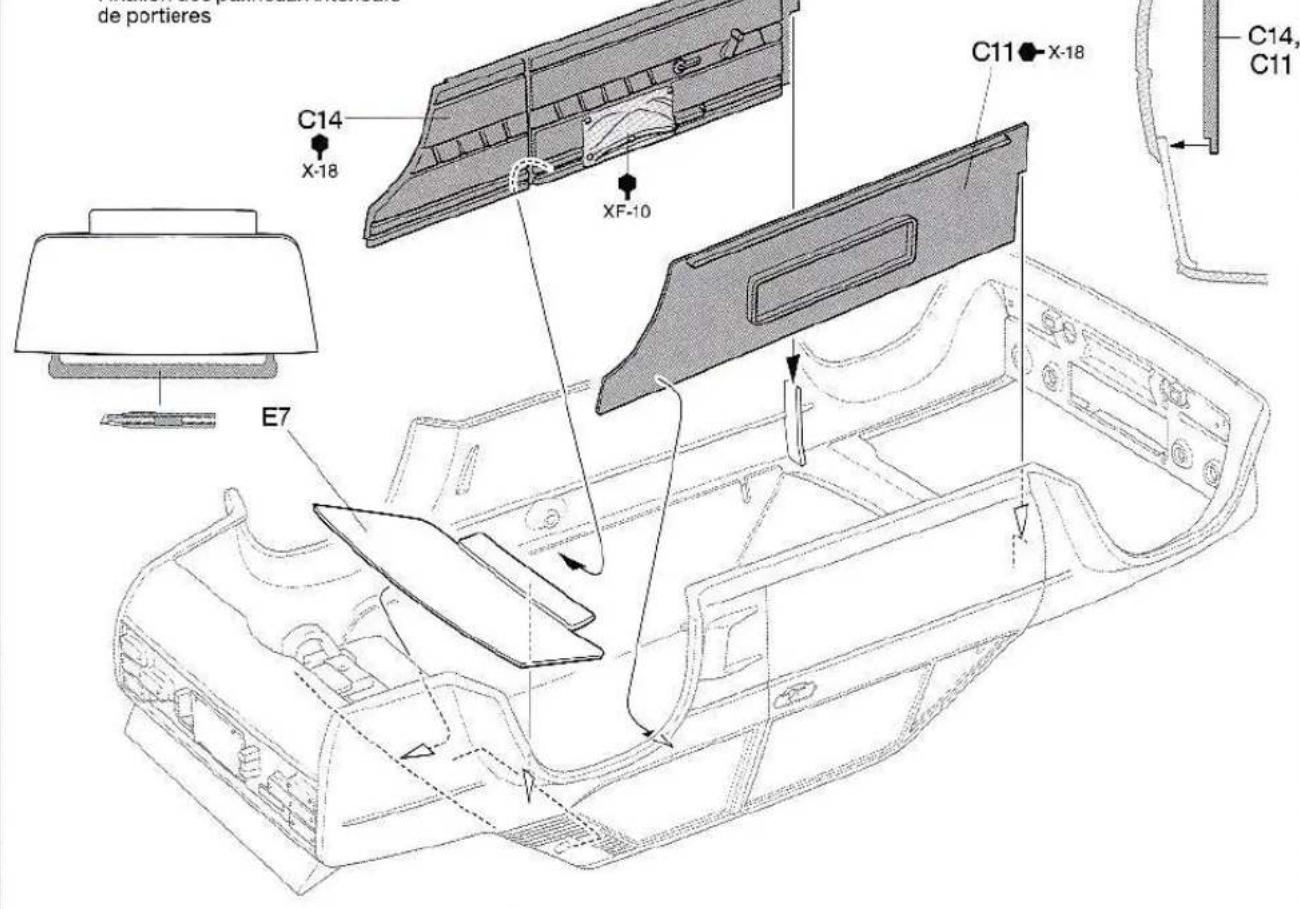

Fixation des panneaux intérieurs

de portieres

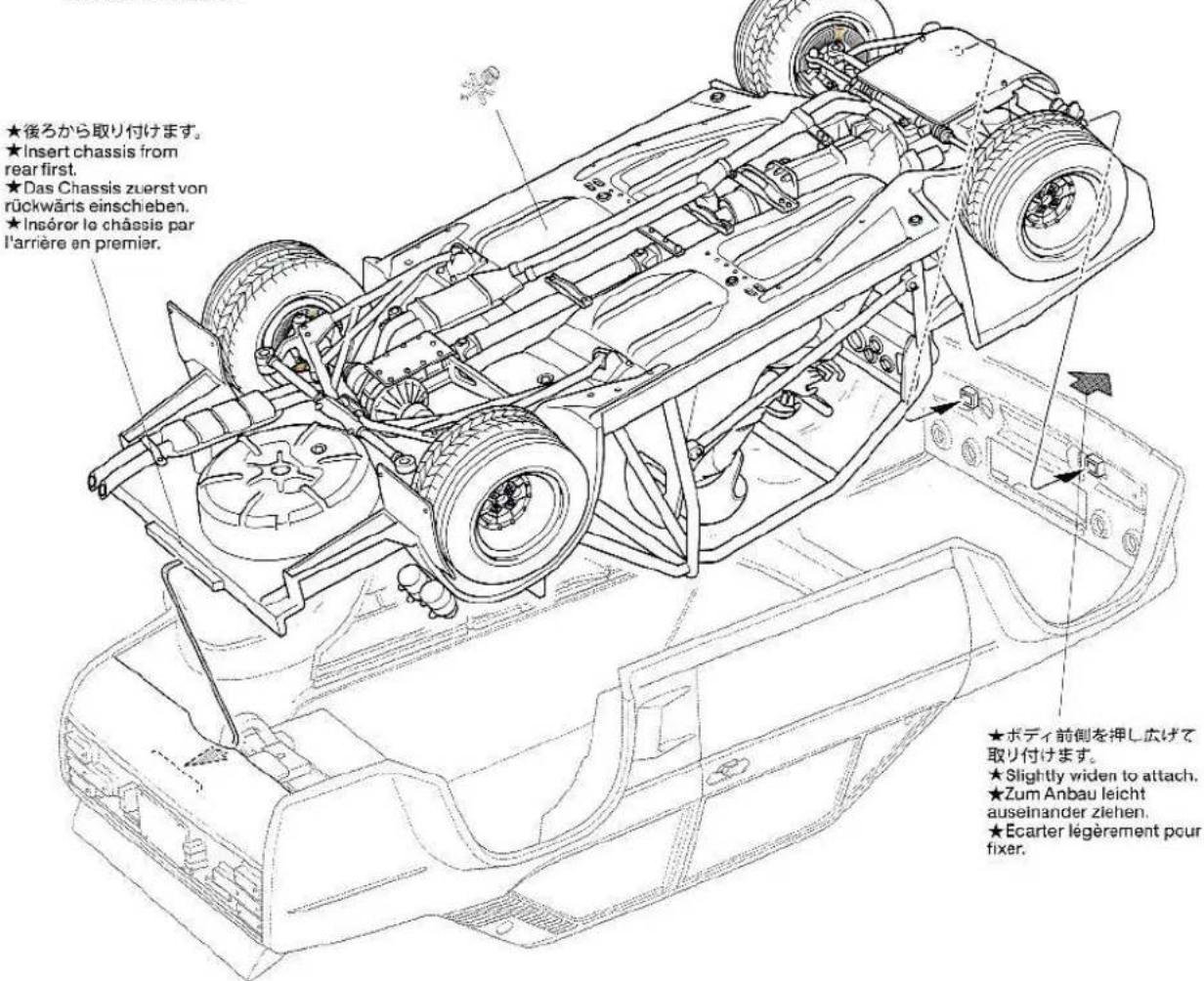

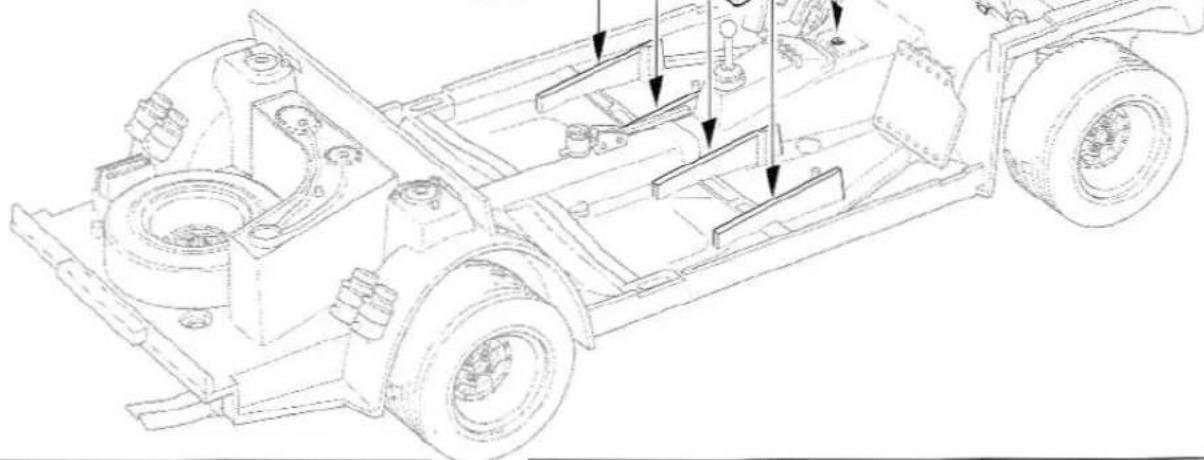

Fixation du chassis

Chassis-Einbau Fixation du chassis Chassis-Einbau Fixation du chassis

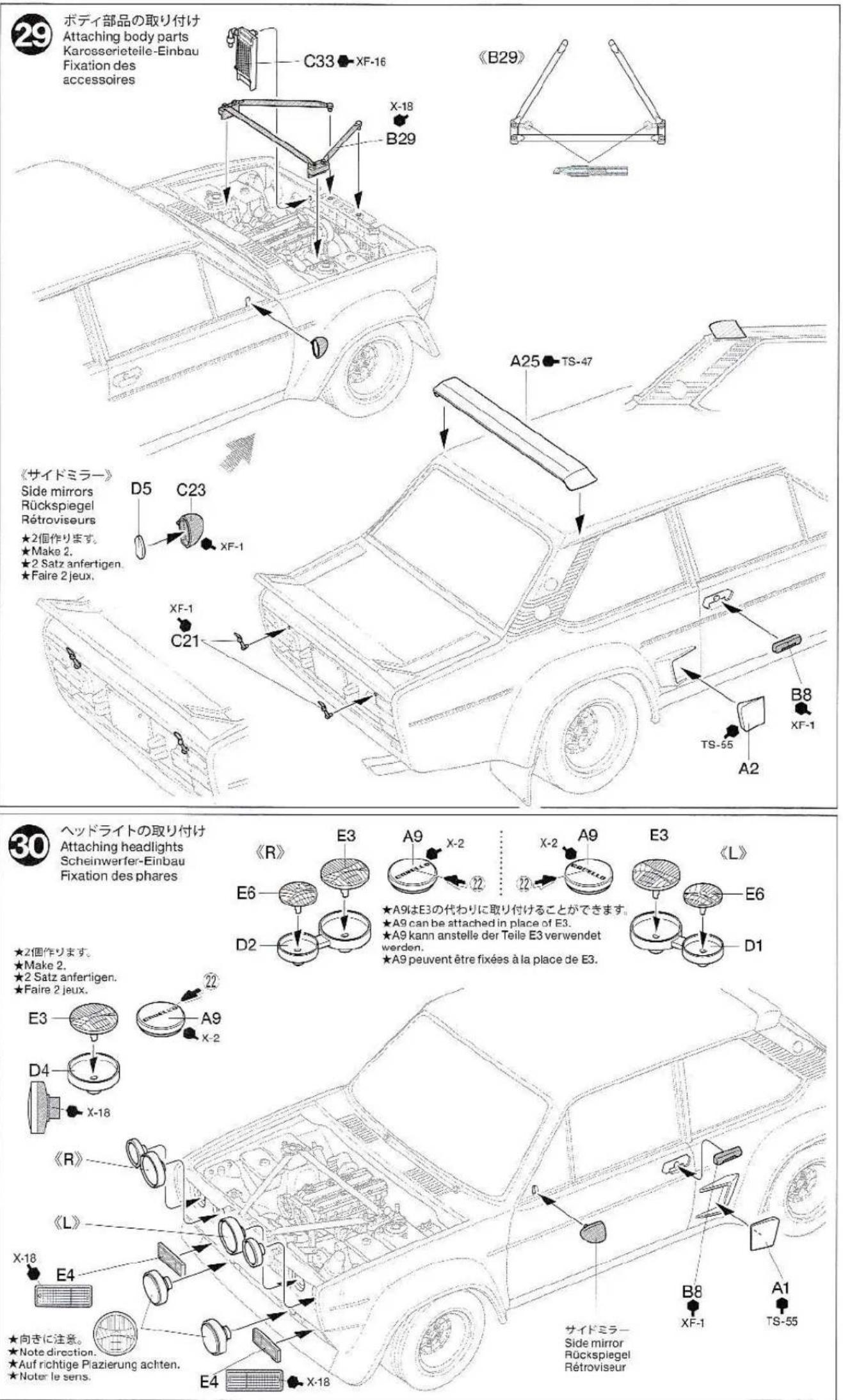

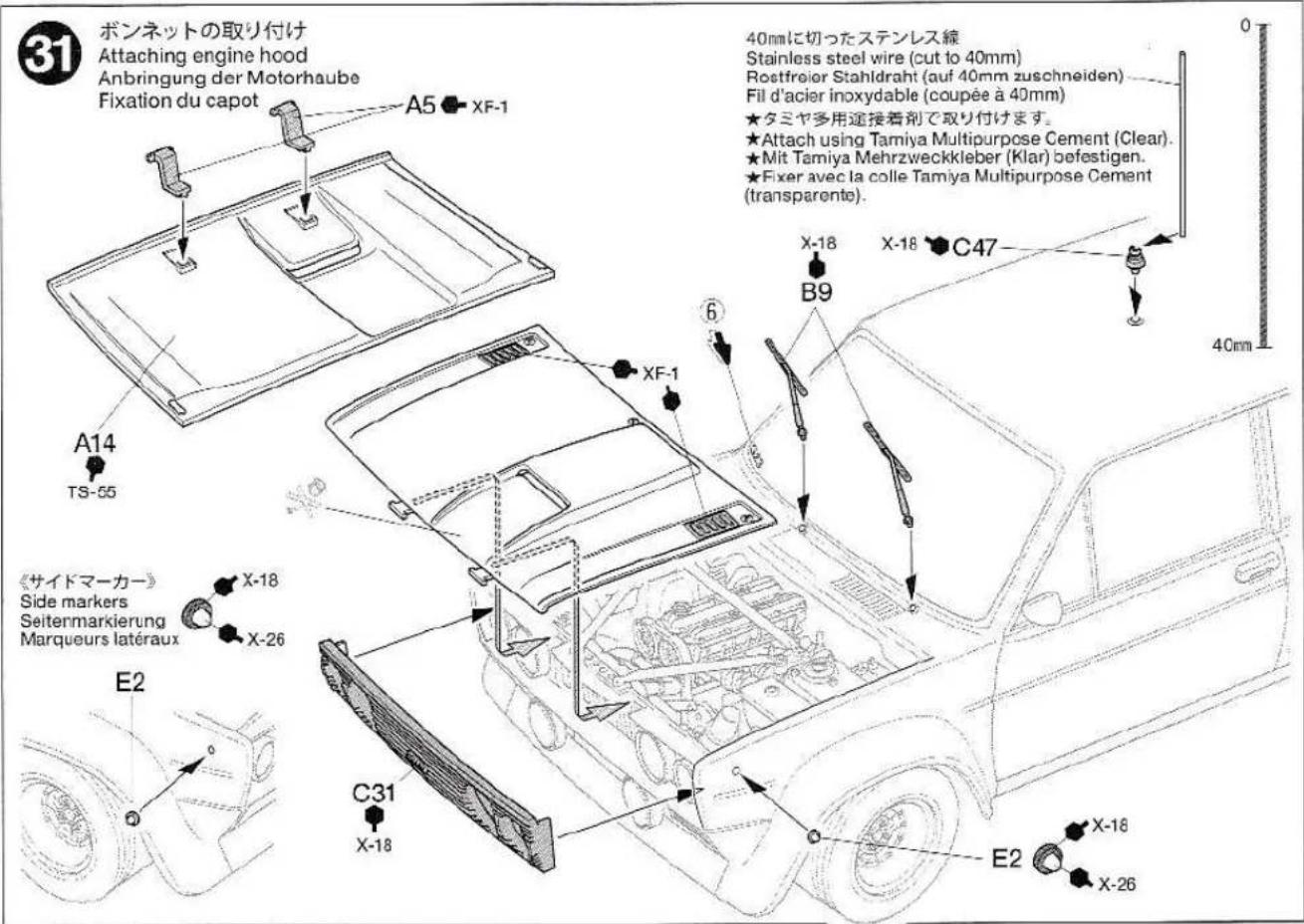

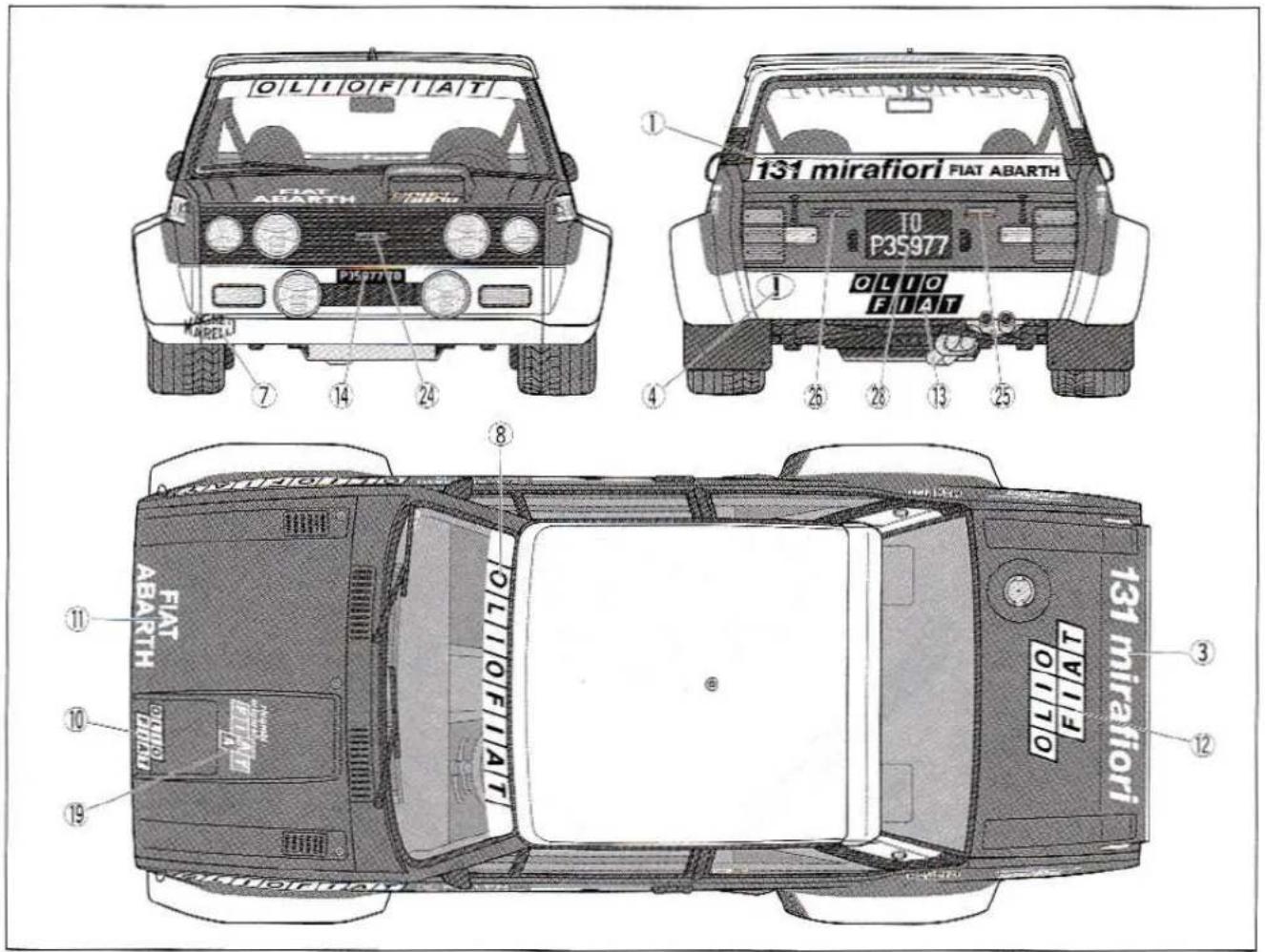

PAINTING & MARKING

Décoration de la Fiat 131 Abarth Rally Durant sa première saison en 1975 et l'année suivante, la Fiat 131 Abarth Rally d'usine était bleu foncé avec du jaune sur le toit, les élargisseurs d'ailes et les spoilers avant et arrière - les teintes de la marque de lubrifiants Ohio Fiat. Les instructions de mise en peinture des détails comme le moteur et l'intérieur sont fournies durant l'assemblage.

20069 131 Abarth Rally Oil Flat (11056992)

1 Découpez la décalcomanie de sa feuille. 2 Plongez la décalcomanie dans de l'eau tiède pendant 10 secondes environ et posez sur un liège propre. ③ Retenez la feuille de protection par le côté et glissez la décalcomanie sur le modèle réduit. Placez la décalcomanie à l'endroit voulu en la mouillant avec un de vos doigts. 3. Pressez doucement la décalcomanie avec un tissu doux jusqu'à ce que l'eau en excès et les bulles aient disparu.
