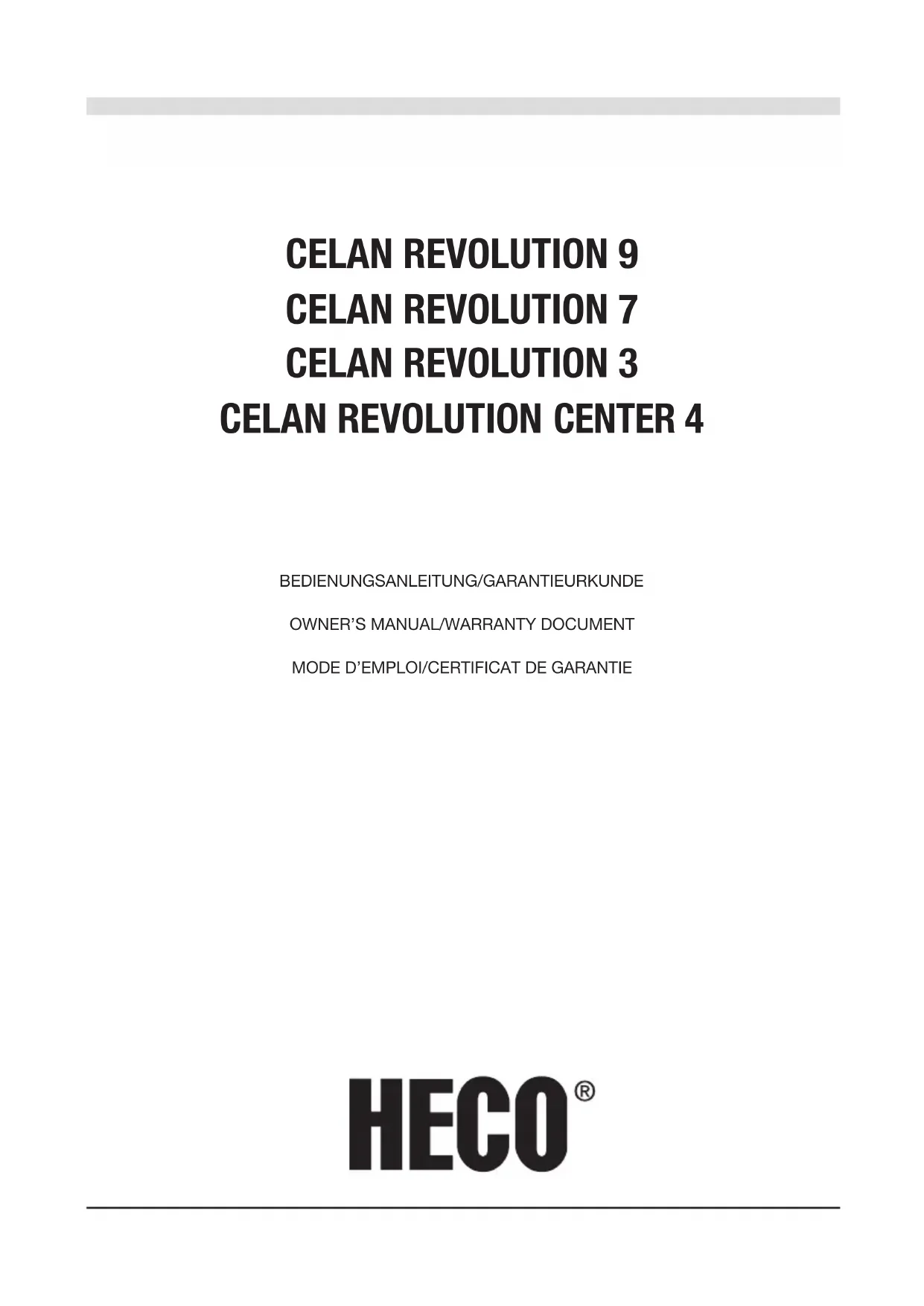

MODE D'EMPLOI Celan Revolution 3 HECO

Conguration: 2-way bass reex 2-way bass reex Power-handling capacity: 100 / 160 W 120 / 180 W Impedance: 4 – 8 ohms 4 – 8 ohms Frequency response: 30 – 52 000 Hz 30 – 52 000 Hz Recommended amplier output: 30 – 160 W 30 – 180 W Efciency (1W/1m): 90 dB 90 dB Dimensions (WxHxD): 240 x 420 x 360 mm 598 x 212 x 360 mm Accessory: Rubber spikes Rubber spikes Subject to technical change.12 Très cher client, Félicitations: vous venez d’acquérir de nouvelles enceintes d’excellente qualité et nous vous remercions d’avoir choisi HECO! Votre choix est excellent: les enceintes produites par HECO ont en effet d’une réputation mondiale. Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes. MONTAGE DES PIEDS (UNIQUEMENT CELANREVOLUTION 9 ET 7) Avant la mise en marche, les pieds fournis (2 pièces) doivent être montés sur le haut-parleur. À cet effet, placez les haut-parleurs à l’envers sur une surface propre et stable. Nous recommandons de ne complètement retirer le sachet de protection que juste avant le montage an d’éviter toute détérioration de la surface vernie. Commencez par monter les quatre pointes métalliques sur les deux traverses métalliques, conformément à la gure 1 : Vissez entièrement les pointes par deux (x) dans les trous letés des traverses (w), en passant par en-dessous. Ensuite, il faut poser et serrer les vis de blocage (z). Montez maintenant les deux pieds à l’aide des vis M6 fournies en procédant de la manière représentée sur la gure 1. Les pointes métalliques (x) prémontées peuvent être ajustées en hauteur de manière à garantir la stabilité de l’enceinte du haut-parleur. À cet effet, le contre-écrou du haut (z) doit être desserré et la pointe ajustée en la tournant. Après le réglage, le contre-écrou du haut doit être resserré à fond. Des inserts en caoutchouc sont vissés dans l’extrémité inférieure des pointes coniques. Ceux-ci offrent une stabilité optimale sur les revêtements de sol lisses et durs, comme par ex. le sol stratié ou le carrelage. Les inserts en caoutchouc peuvent être remplacés par des inserts métalliques (compris dans l’étendue de la livraison). Cette variante convient par ex. mieux aux moquettes. RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES HECO CELANREVOLUTION Utilisez toujours des câbles de liaison de bonne qualité et spéciques pour haut-parleurs que vous vous procurerez auprès d’un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d’utiliser des câbles ayant une section d’au moins 2,5 mm² pour des longueurs inférieures à 3 m et d’au moins 4 mm² pour des longueurs supérieures à 3 m. Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplicateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur. Dénudez l’isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez les dans les bornes et serrez bien les vis. (Fig. 2) IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplicateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplicateur. Pour faciliter le branchement, un des ls de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant. Avant de mettre votre appareil en marche, vériez une nouvelle fois tous vos branchements, assurez- vous que les vis des bornes sont bien serrées et qu’aucun petit l résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplicateur!13 ENCEINTES HECO CELANREVOLUTION EN FONCTIONNEMENT STÉRÉO Dans la conguration idéale, les enceintes et l’emplacement d’écoute forment un triangle équilatéral. Lorsque l’enceinte gauche et l’enceinte droite sont situées à la même distance de l’emplacement d’écoute, les sons qu’elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse. (Fig. 3) Les enceintes doivent être entièrement visibles depuis l’emplacement d’écoute. Tout obstacle capable d’absorber ou de rééchir le son déformera les sons. De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes: Haut-parleurs colonne: au moins à 20 cm de distance du mur arrière et au moins à 30 cm des murs latéraux, de manière à éviter un renforcement excessif des basses. Haut-parleurs d’étagère: de même, les enceintes placées sur des étagères devraient être positionnées le plus loin possible de tout obstacle. Une distance d’au moins 10 cm des murs et objets sur les côtés latéraux et arrières devrait être respectée. De plus, les enceintes de sons aigus devraient être placées à hauteur d’écoute. Les enceintes HECO CELANREVOLUTION peuvent être combinées de façon idéale avec le subwoofer (caisson de graves) actif CELAN REVOLUTION SUB 32A. Sur la gure 4, une façon de faire vos branchements est représentée. Veuillez s’il vous plait suivre les instructions d’utilisation du subwoofer et de votre amplicateur. ENCEINTES HECO CELANREVOLUTION COMME HAUT-PARLEUR FRONTAL OU ARRIÈRE Les haut-parleurs doivent être placés à gauche et à droite de la télévision, si possible à la même distance et à hauteur d’écoute. Les haut-parleurs arrières doivent être placés à gauche et à droite, sur les côtés, ou encore mieux derrière la position d’écoute, ou légèrement au-dessus. (Fig. 5) LE CHAMP DE CONNEXION DU HAUT-PARLEUR HECO CELANREVOLUTION / DOUBLE CÂBLAGE

ET DOUBLE AMPLIFICATION

Les champs de connexion du haut-parleur CELANREVOLUTION sont équipés de cinq bornes à vis, qui en plus de la connexion conventionnelle à un amplicateur permettent une option Bi-wiring/Bi- amping. Les bornes supérieures sont reliées avec la connexion des sons aigus ou moyens du ltre répartiteur, les bornes inférieures avec la connexion des sons graves. Avec une borne de connexion supplémentaire, une élévation des sons aigus de 2dB peut être sélectionnée. Dans le cas du double câblage, vous utilisez des câbles séparés pour acheminer les fréquences hautes et basses. La double amplication va un pas plus loin et utilise des amplicateurs de puissance séparés ainsi que des câbles séparés pour les fréquences hautes et basses. La double amplication peut en particulier apporter une légère amélioration supplémentaire de qualité dans la reproduction sonore. Pour les connexions conventionnelles, les ponts métalliques sont installés en usine de telle façon que le réglage +2dB des sons aigus est actif. Le pont peut être démonté en desserrant les bornes appropriées sur la position linéaire. (Fig. 6). Pour les fonctionnements Bi-wiring et Bi-amping, les ponts métalliques doivent être enlevés. La connexion au(x) amplicateur(s) est expliquée sur les gures 7 et 8. Le réglage approprié des sons aigus varie en fonction de la pièce d‘écoute, de la position des haut- parleurs et bien sûr des préférences personnelles. Dans le cas de pièces qui amortissent les sons (par exemple avec des lourds meubles rembourrés et des rideaux), le réglage +2dB est conseillé.14

HECO CELANREVOLUTION CENTER 4

Le haut-parleur central CELAN REVOLUTION CENTER 4 est réglé de façon optimale optiquement et acoustiquement pour le reste des modèles de la série CELANREVOLUTION. Le haut-parleur doit être placé directement sous la télévision. Pour le reste veuillez aussi s’il vous plait suivre les conseils généraux donnés dans les chapitres précédents.

HECO CELANREVOLUTIONSUB32A

Le subwoofer actif CELAN REVOLUTION SUB 32A est réglé de façon optimale optiquement et acoustiquement pour le reste des haut-parleurs de la série CELANREVOLUTION. Veuillez s’il vous plait suivre les conseils donnés séparément dans le manuel d’utilisation qui est fourni avec ce produit.

BRANCHEMENT A UN RÉCEPTEUR AV

La gure 9 montre le branchement à un récepteur AV.

COMMENT ÉVITER D’ENDOMMAGER VOS ENCEINTES

Toutes les enceintes HECO sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c’est-à-dire lorsque la sortie de l’amplicateur est „linéaire“. Si vous poussez les commandes de graves et d’aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes! Si la puissance de sortie de votre amplicateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n’est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D’autre part, des amplicateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple: des amplicateurs de faible puissance sont bien plus rapidement surchargés que des amplicateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d’autre. Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplicateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes. EN GÉNÉRAL .. Les amplicateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu’à des volumes faibles ou moyens, faites vérier votre installation par un technicien qualié qui recherchera les signaux inaudibles dangereux. ENTRETIEN Nettoyez les surfaces avec un produit d’entretien ménager doux, et n’utilisez surtout pas un vernis pour meuble ou similaire.15

1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l’échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.

4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil doit nous être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • le bon d’achat soit joint. 5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

• Appareils réparés non conformément ou modiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d’autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.Garantiekarte Warranty Card Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händlers/Stempel Name and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land/Country Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt! Kaufdatum/buying dateLise-Meitner-Str. 9 • D-50259 Pulheim • Germany Tel. +49 (0) 2234 / 807 - 0 • Fax +49 (0) 2234 / 807 - 399 Internet: http://www.heco-audio.de Manual_v1.0
