用户手册 Celan Revolution 3 HECO

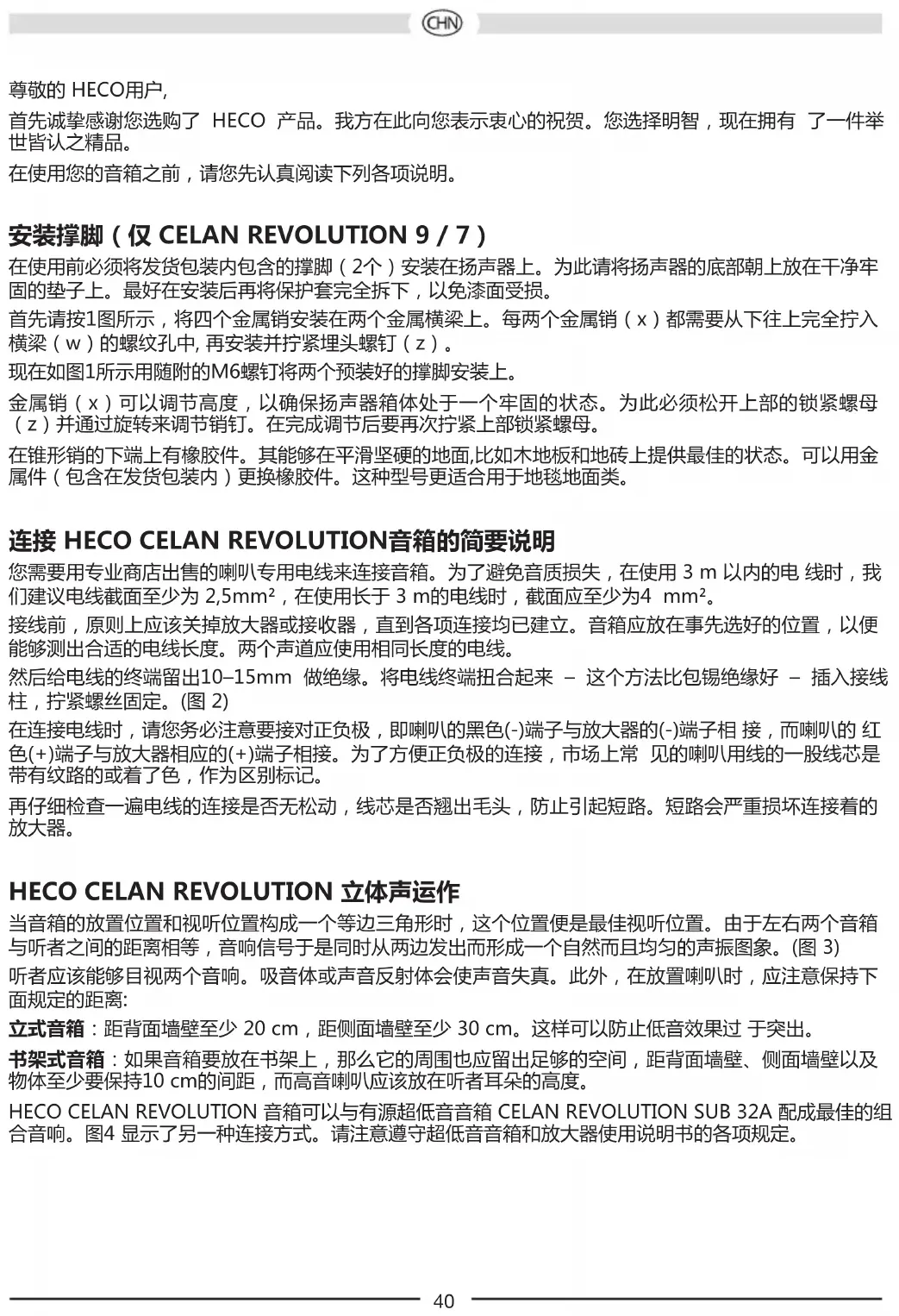

在使用您的音箱之前，请您先认真阅读下列各项说明。 安装撑脚（仅 CELAN REVOLUTION 9 / 7） 在使用前必须将发货包装内包含的撑脚（2个）安装在扬声器上。为此请将扬声器的底部朝上放在干净牢 固的垫子上。最好在安装后再将保护套完全拆下，以免漆面受损。 首先请按1图所示，将四个金属销安装在两个金属横梁上。每两个金属销（x）都需要从下往上完全拧入 横梁（w）的螺纹孔中, 再安装并拧紧埋头螺钉（z）。 现在如图1所示用随附的M6螺钉将两个预装好的撑脚安装上。 金属销（x）可以调节高度，以确保扬声器箱体处于一个牢固的状态。为此必须松开上部的锁紧螺母 （z）并通过旋转来调节销钉。在完成调节后要再次拧紧上部锁紧螺母。 在锥形销的下端上有橡胶件。其能够在平滑坚硬的地面,比如木地板和地砖上提供最佳的状态。可以用金 属件（包含在发货包装内）更换橡胶件。这种型号更适合用于地毯地面类。

连接 HECO CELAN REVOLUTION音箱的简要说明

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用 3 m 以内的电 线时，我 们建议电线截面至少为 2,5mm²，在使用长于 3 m的电线时，截面应至少为4 mm²。 接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便 能够测出合适的电线长度。两个声道应使用相同长度的电线。 然后给电线的终端留出10–15mm 做绝缘。将电线终端扭合起来 – 这个方法比包锡绝缘好 – 插入接线 柱，拧紧螺丝固定。(图 2) 在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相 接，而喇叭的 红 色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常 见的喇叭用线的一股线芯是 带有纹路的或着了色，作为区别标记。 再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的

当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左右两个音箱 与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀的声振图象。(图 3) 听者应该能够目视两个音响。吸音体或声音反射体会使声音失真。此外，在放置喇叭时，应注意保持下

立式音箱：距背面墙壁至少 20 cm，距侧面墙壁至少 30 cm。这样可以防止低音效果过 于突出。 书架式音箱：如果音箱要放在书架上，那么它的周围也应留出足够的空间，距背面墙壁、侧面墙壁以及 物体至少要保持10 cm的间距，而高音喇叭应该放在听者耳朵的高度。 HECO CELAN REVOLUTION 音箱可以与有源超低音音箱 CELAN REVOLUTION SUB 32A 配成最佳的组 合音响。图4 显示了另一种连接方式。请注意遵守超低音音箱和放大器使用说明书的各项规定。41

HECO CELAN REVOLUTION 用作前置音箱或后置音箱

前置音箱应放在电视机的左右两侧，并且在听者耳朵的高度。它们与电视机的距离应尽可能地相等。后 置音箱应放在视听位置的左右两侧。如果能放在后方，则更为理想，并且要在听者耳朵的高度或稍高 处。(图 5)

HECO CELAN REVOLUTION音箱的接线区 / 的BI-WIRING/双线分音和

BI-AMPING/双路功放推动 在 CELAN REVOLUTION 音箱的接线区里配置了五个螺丝接线夹，这样它除了可以按普通方式连接放大 器外， 还可以选择双线分音/双路功放的连接。上接线夹是与分音器的高音或中音路相连的，而下接线夹 则连接低音路。使用一个附加的接线夹还可以选择高音升音功能，可升音2dB。 Bi-wiring/双线分音是指高频和低频分别由不同的线路分开传送。Bi-amping/双路功放推动方式时，除 了需要第2条线路外，还需要额外使用第2个终端放大器。后者主要是为了能够进一步提高音响效果。 产品出厂前已装配好金属桥，这样在按普通方式连接时，就启用线性高音调试。通过拧松相应的接 线夹，可以把金属桥改装到+2dB-位。(图 6) 如果使用双线分音和双路功放运作，必须卸除这些接线夹。图7 和 图8 显示了与放大器的连接方法。 最适合的音响调试状态将因播放空间、音箱的放置、当然还有个人的感受而不尽相同。在有强消音效果 的播放空间里(例如有弹簧椅垫和挂帘) 应使用+2dB 调试为佳。

HECO CELAN REVOLUTION CENTER 4

无论是外观还是音响效果，中心音箱 CELAN REVOLUTION CENTER 4 的设计都能与其它各型号的

CELAN REVOLUTION 音箱相配。此 外还请注意遵守前章简要说明中的各注意事项。

HECO CELAN REVOLUTION SUB 32A

无论是外观还是音响效果，有源超低音音箱CELAN REVOLUTION SUB 32A 的设计都与

CELAN REVOLUTION 系列其它各型的 音箱相配。请注意阅读和遵守产品单独配带的使用说明书。 与AV-接收器连接 图9 显示连接AV-接收器的方法。 避免需要修机的几点建议 当音色调节器处于中间位置，即放大器线性运作时，所有HECO-喇叭的音色都调在最佳状态。如果音色 调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作 时，会损坏喇叭。 如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇 叭。但这种现象的出现实为偶然。 输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。因超载 导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。 因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。喜欢欣赏大 音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。42

放大器、调谐器和 CD 机 –不只是抵挡产品 –都会产生听不见的高频颤动。如果高音喇叭在 开到低音 量 到中等音量时消失，应请专业人员来检查您的音响设备。

音箱表面建議使用中性的家用清潔劑來清潔.絕對不要使用傢俱護理噴蠟或相關的產品在音 箱表面上.

配置: 3路低音反射 3路低音反射 负荷: 280 / 450瓦 220 /350瓦 阻抗: 4 – 8 欧 4 – 8 欧 频率范围: 19 – 52 000赫 21 – 52 000赫 最佳放大功率: 30 – 450瓦 30 – 350瓦 有效系数 (1 瓦/1米): 93 分贝 92 分贝 尺寸 (宽x高x长): 374 x 1272 x 440毫米 320 x 1182 x 390毫米 附件： 金属销钉 金属销钉 硬橡胶销钉 硬橡胶销钉
