Celan Revolution 3 - Lautsprecher HECO - Kostenlose Bedienungsanleitung

Produkttyp	3-Wege Bassreflex-Standlautsprecher
Marke	HECO
Modell	Celan Revolution 3
Kategorie	Lautsprecher
Nennleistung (RMS/MAX)	280 W / 450 W
Impedanz	4 – 8 Ohm
Frequenzgang	19 Hz – 52 000 Hz
Empfohlene Verstärkerleistung	30 – 450 W
Wirkungsgrad (1W/1m)	93 dB
Abmessungen (B x H x T)	374 x 1272 x 440 mm
Gewicht	Nicht angegeben (geschätzt ~25 kg)
Mitgeliefertes Zubehör	Metallspikes, Gummispikes, Brücken, Bedienungsanleitung
Anschlüsse	5 Schraubklemmen (Bi-Wiring/Bi-Amping, Höhenregelung +2 dB)
Empfohlener Kabeltyp	Querschnitt ≥ 2,5 mm² bis 3 m, ≥ 4 mm² darüber hinaus
Empfohlene Aufstellung	20 cm von der Rückwand, 30 cm von den Seitenwänden
Pflege	Reinigung mit mildem Haushaltsreiniger, keine Möbelpolitur
Garantie	5 Jahre für den Erstbesitzer
Verwendung	Stereo, Heimkino (Front oder Rear), kompatibel mit Subwoofer SUB 32A
Einstellungen	Bi-Wiring, Bi-Amping, Höhenkorrektur +2 dB
Vorsichtsmaßnahmen	Verstärker vor dem Anschließen ausschalten, Polarität beachten, Verzerrungen vermeiden
Entsorgung	Am Ende der Lebensdauer zu einer Recyclingstelle bringen

Häufig gestellte Fragen - Celan Revolution 3 HECO

Welche Verstärkerleistung wird empfohlen?

Die empfohlene Verstärkerleistung beträgt 30 bis 450 W, um die volle Leistung ohne Beschädigungsrisiko zu nutzen.

Wie schließe ich die Lautsprecher im Bi-Wiring an?

Entfernen Sie die Metallbrücken, dann schließen Sie ein separates Kabel vom Verstärker an die oberen Klemmen (Höhen) und ein weiteres an die unteren Klemmen (Tiefen) an. Beachten Sie die Polarität.

Welcher Mindestabstand zu den Wänden ist einzuhalten?

Stellen Sie den Lautsprecher mindestens 20 cm von der Rückwand und 30 cm von den Seitenwänden entfernt auf, um eine übermäßige Bassverstärkung zu vermeiden.

Wie stelle ich die Höhenentzerrung ein?

Sie können eine Anhebung der Höhen um +2 dB wählen, indem Sie die zusätzliche Klemme des Anschlussfelds verwenden. Diese Einstellung wird in stark saugenden Räumen empfohlen.

Sind die Metallspikes für harte Böden geeignet?

Die Metallspikes werden mit Gummieinsätzen für glatte Böden (Fliesen, Laminat) geliefert. Sie können die Einsätze durch blanke Metallspikes für Teppichböden ersetzen.

Kann ich diese Lautsprecher als Rear-Lautsprecher im Heimkino verwenden?

Ja, die Celan Revolution 3 können als Rear-Lautsprecher verwendet werden. Platzieren Sie sie seitlich oder hinter der Hörposition auf Ohrhöhe.

Welches Kabel soll ich für den Anschluss verwenden?

Verwenden Sie ein hochwertiges Lautsprecherkabel mit einem Querschnitt von mindestens 2,5 mm² für Längen unter 3 m und 4 mm² für längere Strecken.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Oberflächen mit einem milden Haushaltsreiniger und einem weichen Tuch. Verwenden Sie niemals Möbelpolitur oder scheuernde Reinigungsmittel.

Was tun bei Klangverzerrungen?

Senken Sie sofort die Lautstärke. Verzerrungen können die Lautsprecher beschädigen. Überprüfen Sie, ob der Verstärker nicht überlastet ist und die Leistung angepasst ist.

Ist die Garantie übertragbar?

Nein, die 5-jährige Garantie gilt nur für den Erstbesitzer und beginnt mit dem Kaufdatum. Bewahren Sie Ihre Rechnung auf.

BEDIENUNGSANLEITUNG Celan Revolution 3 HECO

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Sehr geehrter HECO-Kunde,

zunächst vielen Dank dafür, dass Sie sich für ein Heco-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch.

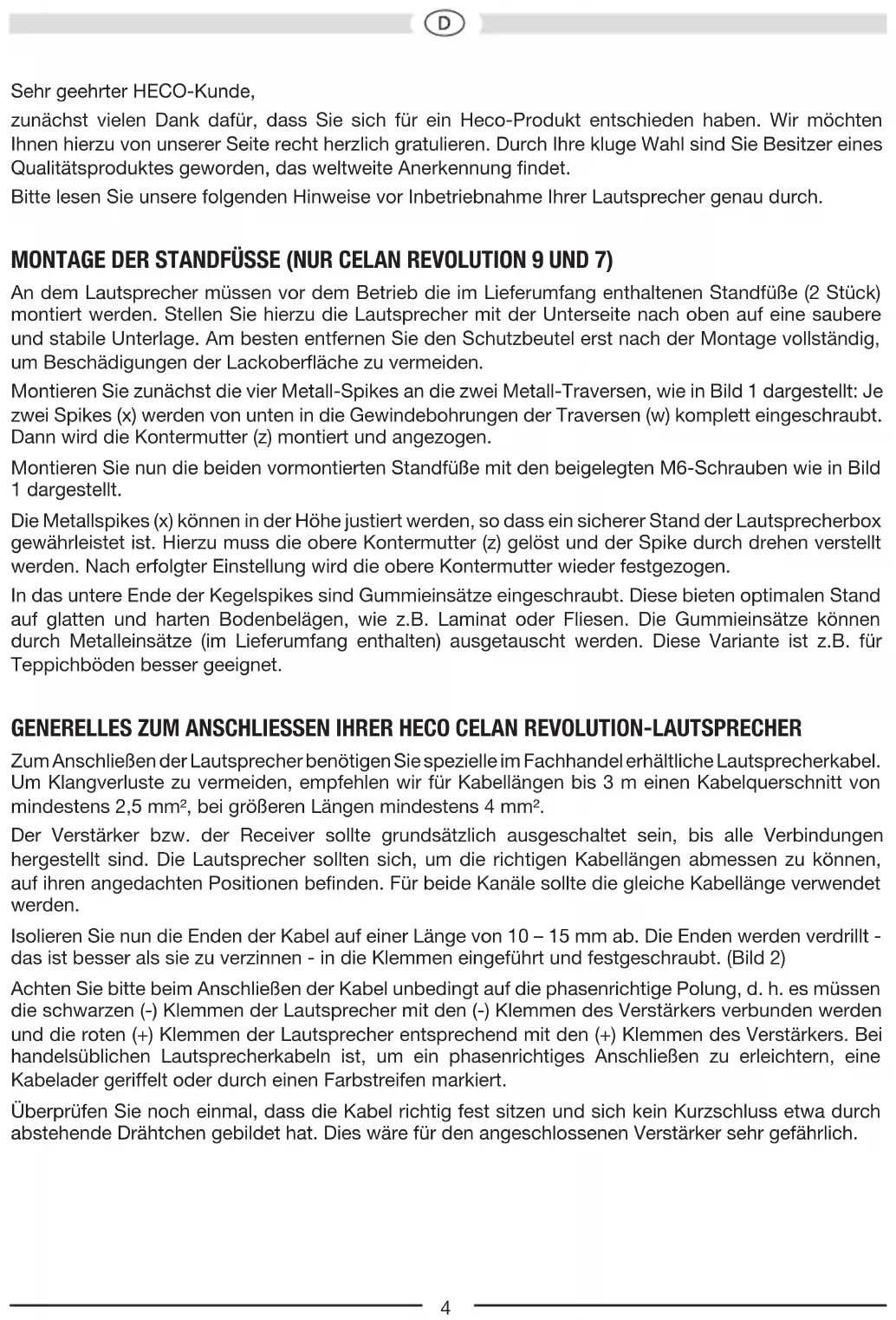

MONTAGE DER STANDFÜSSE (NUR CELAN REVOLUTION 9 UND 7)

An dem Lautsprecher müssen vor dem Betrieb die im Lieferumfang enthaltenen Standfüße (2 Stück) montiert werden. Stellen Sie hierzu die Lautsprecher mit der Unterseite nach oben auf eine saubere und stabile Unterlage. Am besten entfernen Sie den Schutzbeutel erst nach der Montage vollständig, um Beschädigungen der Lackoberfläche zu vermeiden.

Montieren Sie zunächst die vier Metall-Spikes an die zwei Metall-Traversen, wie in Bild 1 dargestellt: Je zwei Spikes (x) werden von unten in die Gewindebohrungen der Traversen (w) komplett eingeschraubt. Dann wird die Kontermutter (z) montiert und angezogen.

Montieren Sie nun die beiden vormontierten Standfüße mit den beigelegten M6-Schrauben wie in Bild 1 dargestellt.

Die Metallspikes (x) können in der Höhe justiert werden, so dass ein sicherer Stand der Lautsprecherbox gewährleistet ist. Hierzu muss die obere Kontermutter (z) gelöst und der Spike durch drehen verstellt werden. Nach erfolgter Einstellung wird die obere Kontermutter wieder festgezogen.

In das untere Ende der Kegelspikes sind Gummieinsätze eingeschraubt. Diese bieten optimalen Stand auf glatten und harten Bodenbelägen, wie z.B. Laminat oder Fliesen. Die Gummieinsätze können durch Metalleinsätze (im Lieferumfang enthalten) ausgetauscht werden. Diese Variante ist z.B. für Teppichböden besser geeignet.

GENERELLES ZUM ANSCHLIESSEN IHRER HECO CELAN REVOLUTION-LAUTSPRECHER

Zum Anschließen der Lautsprecher benötigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 2,5 mm ^2 , bei größeren Längen mindestens 4 mm ^2 .

Der Verstärker bzw. der Receiver sollte grundsätzlich ausgeschaltet sein, bis alle Verbindungen hergestellt sind. Die Lautsprecher sollten sich, um die richtigen Kabellängen abmessen zu können, auf ihren angedachten Positionen befinden. Für beide Kanäle sollte die gleiche Kabellänge verwendet werden.

Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 – 15 mm ab. Die Enden werden verdrillt - das ist besser als sie zu verzinnen - in die Klemmen eingeführt und festgeschraubt. (Bild 2)

Achten Sie bitte beim Anschließen der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die schwarzen (-) Klemmen der Lautsprecher mit den (-) Klemmen des Verstärkers verbunden werden und die roten (+) Klemmen der Lautsprecher entsprechend mit den (+) Klemmen des Verstärkers. Bei handelsüblichen Lautsprecherkabeln ist, um ein phasenrichtiges Anschließen zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert.

Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drähtchen gebildet hat. Dies wäre für den angeschlossenen Verstärker sehr gefährlich.

HECO CELAN REVOLUTION-LAUTSPRECHER IM STEREO-BETRIEB

Die optimale Hörposition ist dann gegeben, wenn Lautsprecher und Hörplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Lautsprechers zum Hörplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein natürliches, ausgewogenes Klangbild. (Bild 3)

Zwischen den Lautsprechern und dem Hörplatz sollte Sichtverbindung bestehen. Schallabsorbierende oder reflektierende Hindernisse verfälschen den Klang. Ferner sind bei der Aufstellung der Lautsprecher folgende Abstände einzuhalten:

Standlautsprecher: Zur Rückwand mindestens 20 cm, zur Seitenwand mindestens 30 cm. Hierdurch wird eine übertriebene Basswiedergabe verhindert.

Regallautsprecher: Auch Regallautsprecher sollten möglichst frei aufgestellt werden, der seitliche und rückwärtige Abstand zu Wänden und Gegenständen sollte mindestens 10 cm betragen, die Hochtöner sollten sich in Ohrhöhe befinden.

Die Heco CELAN REVOLUTION-Lautsprecher können ideal mit dem aktiven Subwoofer CELAN REVOLUTION SUB 32A kombiniert werden. In Bild 4 ist eine Anschlussvariante dargestellt. Bitte beachten Sie auch die Bedienungsanleitung des Subwoofers und Ihres Verstärkers.

HECO CELAN REVOLUTION-LAUTSPRECHER ALS FRONT- ODER REAR-LAUTSPRECHER

Die Frontlautsprecher werden links und rechts mit möglichst gleichem Abstand zum Fernseher in Ohrhöhe platziert. Die Rearlautsprecher werden links und rechts neben oder besser hinter dem Hörplatz in Ohrhöhe oder etwas darüber aufgestellt. (Bild 5)

DAS ANSCHLUSSFELD DER HECO CELAN REVOLUTION-LAUTSPRECHER / BI-WIRING UND BI-AMPING

Die Anschlussfelder der CELAN REVOLUTION-Lautsprecher sind mit fünf Schraubklemmen ausgestattet, die neben dem konventionellen Anschluss an einen Verstärker auch Bi-wiring/Bi-amping Option ermöglichen. Die oberen Klemmen sind mit dem Hochton- bzw. Mittel-Hochtonzweig der Frequenzweiche verbunden, die unteren Klemmen mit dem Tieftonzweig. Durch eine zusätzliche Anschlussklemme kann eine Hochtonanhebung um 2dB gewählt werden.

Bi-wiring bedeutet, dass hohe und tiefe Frequenzen über getrennte Leitungen transportiert werden. Die Bi-amping-Methode verlangt außer der zweiten Leitung konsequenterweise einen zusätzlichen zweiten Endverstärker. Hauptsächlich mit letzter Methode ist es möglich, die Wiedergabe nochmals ein Stück zu verbessern.

Für den konventionellen Anschluss sind werksseitig Metallbrücken so installiert, dass die +2dB Hochtoneinstellung aktiv ist. Die Brücke kann durch Lösen der entsprechenden Klemmen auf die Linear-Stellung ummontiert werden. (Bild 6)

Für Bi-wiring und Bi-amping Betrieb müssen die Metallbrücken entfernt werden. Den Anschluss an den/die Verstärker verdeutlichen Bild 7 und Bild 8.

Die passende Hochton-Einstellung ist vom Hörraum, von der Aufstellung der Lautsprecher und selbstverständlich auch vom persönlichen Geschmack abhängig. Bei stark bedämpften Räumen (z. B. schwere Polstermöbel und Vorhänge) empfiehlt sich die +2dB Einstellung.

HECO CELANUREVOLUTION CENTER 4

Der Center-Lautsprecher CELANREVOLUTION CENTER 4 ist optisch und akustisch optimal auf die übrigen CELANREVOLUTION-Modelle abgestimmt. Der Lautsprecher wird unmittelbar unterhalb des Fernsehgerätes platziert. Ansonsten beachten Sie bitte auch die allgemeinen Hinweise in den vorigen Kapirchen.

HECO CELAN\REVOLUTION\SUB032A

Der aktive Subwoofer CELANI REVOLUTIONI SUB. 32A ist optisch und akustisch optimal auf die übrigen Lautsprecher der CELANI|REVOLUTION-Serie abgestimmt. Bitte beachten Sie die separate Bedienungsanleitung, die diesem Produkt beigepackt ist.

ANSCHLUSS AN EINEN AV-RECEIVER

Abbildung 9 zeigt den Anschluss an einen AV-Receiver.

TIPPS ZUR VERMEIDUNG VON REPARATURFÄLLEN

Alle Heco-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung belirlen, ü/h. bei linearer Wierdegabe des Versärkers. Bei stark aufgedehren Klangreglern wird dem Tiettöner und/oder Hochtöner vermehrt Energie zugeführt, was bei hohen Laustärken zu deren Zerstörung führen kann.

Sollten Sie einen Verstärker besitzen, der eine wesentlich höhere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, können brachiale Lautstärken zur Zerstörung der Lautsprecher führen – was aber recht selten vorkommt.

Verstärker mit schwacher Ausgangsleistung jedoch können schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden können als kräftige Verstärker. Dies Übersteuerung venursacht deutlich messbare und hörbare Verzernungen, die äußerst gefährlich für ihre Lausprecher sind.

Bitte achten Sie deshalb bei der Laustärkeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Wer gerne laut hört, sollte darauf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden können.

IM ALLGEMEINEN.

können Verstärker, Tuner und CD-Player - nicht nur bei preiswerten Produkten - nicht hörbare, hochfrequente Schwingungen erzeugen. Sollten Ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, lassen Sie bitte Ihre Anlage vom Fachmann daraufhin überprüfen.

PFLEGE

Reinigen Sie das Gehäuse am besten mit einem milden Haushaltsreiniger. Verwenden Sie auf keinen Fall Möbelpolitur o. ä.

TECHNISCHE DATEN

CELAN REVOLUTION 9 CELAN REVOLUTION 7

Konfiguration: 3 Wege Bassreflex 3 Wege Bassreflex

Belastbarkeit: 280 / 450 Watt 220 / 350 Watt

Impedanz: 4 – 8 Ohm 4 – 8 Ohm

Frequenzbereich: 19 – 52 000 Hz 21 – 52 000 Hz

Empfohlene Verstärkerleistung: 30 – 450 Watt 30 – 350 Watt

Wirkungsgrad (1 Watt/1 m): 93 dB 92 dB

Maße (BxHxT): 374 x 1272 x 440 mm 320 x 1182 x 390 mm

Zubehör:

Metallspikes

Metallspikes

Belastbarkeit: 100 / 160 Watt 120 / 180 Watt

Impedanz: 4 – 8 Ohm 4 – 8 Ohm

Frequenzbereich: 30 – 52 000 Hz 30 – 52 000 Hz

Empfohlene Verstärkerleistung: 30 – 160 Watt 30 – 180 Watt

Wirkungsgrad (1 Watt/1 m): 90 dB

90 dB

Maße (BxHxT): 240 x 420 x 360 mm

598 x 212 x 360 mm

Zubehör:

Technische Änderungen vorbehalten.

Dear HECO Customer,

Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für HECO HiFi-Produkte 5 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die Kaufquittung beigefügt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
6. Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

GB

Serien-Nr./Serial-No.

Name und Anschrift des Händlers/Stempel

Nur gültig in Verbindung mit Ihrer Kaufquittung!
