Type de produit	Accessoire de sciage pour débroussailleuse (élagueuse sur perche)
Marque	Husqvarna
Modèle	PAX1100
Poids (sans huile ni équipement de coupe)	1,4 kg
Capacité du réservoir d'huile	0,15 L
Longueur de guide-chaîne recommandée	10 ou 12 pouces
Pas de chaîne	3/8 pouce
Largeur de rainure du guide	1,3 mm
Type de chaîne	Husqvarna H37
Nombre de maillons entraîneurs (pour guide 10")	40
Nombre de maillons entraîneurs (pour guide 12")	45
Système de lubrification	Pompe à huile réglable
Niveau de puissance acoustique (à plein régime)	111 dB(A)
Niveau de pression acoustique à l'oreille	95 dB(A)
Niveau de vibrations (poignée gauche/droite)	3,2 / 3,8 m/s²
Utilisation prévue	Sciage de branches et rameaux
Équipement de sécurité inclus	Protection de chaîne, harnais, guidon
Entretien courant	Affûtage de la chaîne, réglage de la tension, lubrification, nettoyage
Accessoires fournis	Guide-chaîne, chaîne, clé universelle, harnais, protection de transport
Distance de sécurité recommandée	15 m vis-à-vis des personnes et animaux

FOIRE AUX QUESTIONS - PAX1100 HUSQVARNA

Comment installer la tête de coupe sur la débroussailleuse ?

Desserrez la vis sur la tête de coupe, montez la tête sur le tube de transmission en alignant la vis avec le trou central, puis serrez les vis A et B. Assurez-vous que l'arbre d'entraînement pénètre dans la rainure de la tête.

Comment monter le guide-chaîne et la chaîne ?

Retirez l'écrou du guide-chaîne et le capot. Placez le guide sur le boulon, la chaîne sur le pignon et dans la rainure du guide. Les dents tranchantes doivent être vers l'avant en haut. Remontez le capot, tendez la chaîne avec la vis de tendeur, puis serrez l'écrou.

Comment régler la tension de la chaîne ?

Desserrez l'écrou du guide, soulevez le nez du guide et tournez la vis de tendeur dans le sens horaire jusqu'à ce que la chaîne ne pende plus sous le guide. Elle doit pouvoir tourner manuellement facilement. Serrez l'écrou tout en maintenant le nez levé.

Quelle huile utiliser pour la chaîne ?

Utilisez de l'huile de chaîne Husqvarna biodégradable de préférence. Sinon, une huile de chaîne ordinaire ou de l'huile de transmission EP 90. N'utilisez jamais d'huile usagée.

Comment vérifier la lubrification de la chaîne ?

Dirigez le nez du guide vers un objet clair à 20 cm pendant 1 minute à 3/4 de régime. Un film d'huile en ruban doit apparaître. Sinon, vérifiez les canaux de graissage et réglez le débit d'huile via la vis de réglage.

Quels sont les équipements de protection obligatoires ?

Portez toujours un casque de protection, des protecteurs d'oreilles, des lunettes ou une visière, des gants homologués, des bottes antidérapantes et des vêtements longs résistants.

Quelle distance de sécurité respecter ?

Maintenez une distance d'au moins 15 mètres entre la machine et toute personne ou animal. Pour les lignes électriques, gardez au moins 10 mètres de distance.

Comment affûter la chaîne ?

Utilisez une lime ronde et un gabarit d'affûtage. Limez de l'intérieur vers l'extérieur de chaque dent. Maintenez un angle d'affûtage de 30° et un angle d'impact de 80°. La hauteur de dent doit être supérieure à 4 mm.

Que faire si la chaîne saute ?

Arrêtez immédiatement le moteur. Vérifiez la tension de la chaîne et le bon positionnement dans la rainure du guide. Inspectez l'usure du guide et du pignon. Une tension insuffisante ou un équipement usé peuvent provoquer le saut.

Comment transporter et stocker la machine ?

Après utilisation, montez la protection de transport sur l'équipement de coupe. Nettoyez la machine et effectuez l'entretien nécessaire. Stockez-la hors de portée des enfants. Pour le transport, sécurisez-la pour éviter tout mouvement.

MODE D'EMPLOI PAX1100 HUSQVARNA

Manuel d'utilisation

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

AVERTISSEMENT! La machine utilisée de manière imprudente ou inadéquate peut devenir un outil dangereux, pouvant causer des blessures graves voire mortelles à l'utilisateur et aux autres personnes représentées.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

Toujours utiliser:

• Un casque de protection à où il y a un risque de chute d'objets.
• Protecteurs d'oreilles homologués Lunettes protectrices ou visière

Ce produit est conforme aux directives CE en vigueur.

Cette machine ne comporte pas d'iso1ation électrique. Si la machine entre en contact avec ou est utilisée à proximité de lignes conductrices de tension, ceci peut résulter en des blessures personnelles graves voire mortelles. L'électricité peut être transmise d'un point à un autre par un arc de tension. Plus la tension est elevatede et

Plus la longueur de transmission de la tension est élevée. L'électricité peut également être transmise par des branches et d'autres objets, particulièrement s'ils sont mouillés. Toujours conserver une distance d'au moins 10 mètres entre la machine et la ligne conductrice d'électricité et/ou les objets en contact avec cette ligne. S'il est nécessaire que le travail soit effectué avec des distances de sécurité plus courtes, toujours contacter la compétente électrique afin de s'assurer que la tension a bien été coupée avant de commencer les travaux. La machine a une longue portée. Vérifier qu'aucune personne et qu'aucun animal ne se trouvent à moins de 15 mètres quand la machine est utilisée.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifique à certains marchés.

Toujours porter des gants de protection homologués.

Utiliser des bottes antidérapantes et stables.

Couper le moteur avant tout contrôle ou réparation en plaçant le bouton d'arrêt sur la position STOP.

Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une visière.

Remplissage d'huile et réglage du débit d'huile.

Explication des symboles

Symboles 20

Sommaire

Sommaire 21

Contrôler les points suivants avant la mise en marche : 21

Cher client, 22

Quels sont les éléments du kit de tronconnage?. 23

Instructions de sécurité

Équipement de coupe 24

Caractéristiques du guide-chaine et de la chaîne 24

Affûtage et réglage de profondeur de la chaine... 25

Tension de la chaîne 28

Lubrification de l'équipement de coupe 28

Remplissage d'huile 29

Contrôle de l'usure de l'équipement de coupe.... 29

Consignes de sécurité pour l'utilisation de la tronconneuse à partir de 30

Montage

Montage de la tête de coupe 34

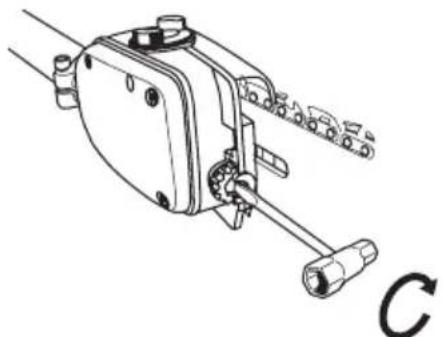

Montage du guide-chaine et de la chaîne 34

Montage de l'oeillet de suspension 34

Réglage du harnais 35

Contrôles avant la mise en marche 35

Caractéristiques techniques 36

Combinaisons guide-chaine et chaîne 36

Déclaration CE de conformité 37

Avant la mise en marche:

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

La législation nationale ou locale peut réglementer l'utilisation. Respectez la législation en vigueur.

Ces instructions sont un complément au manuel qui accompagne la machine. Pour les autres instructions, se reporter au manuel d'utilisation de la machine.

Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Suivre dans ce manuel d'utilisation les instructions de maintenance, de contrôle et d'entretien.

Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié.

AVERTISSEMENT! Ne jamais modifier sous quelque prétexte que ce soit la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pièces d'origine. Des modifications non autorisées et l'emploi d'accessoires non homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou à d'autres personnes.

AVERTISSEMENT! Cet accessoire ne peut être utilisé que pour les débroussailleuses/tondeuses auxquels il est expressément destiné. Voir la section "Accessoires homologués" au chapitre Caractéristiques techniques dans le manuel d'utilisation de la machine.

La machine est uniquement construite pour le sciage des branches et rameaux.

Félicitations pour l'acquisition d'un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produire de l'énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu'aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C'est dans ce secteur que Husqvarna est actif aujourd'hui.

Husqvarna est aujourd'hui l'un des plus grands fabricants du monde de produits destinés à l'entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d'affaires est de développer, fabriquer et commercialiser des produits à moteur pour l'entretien des forêts et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objectif d'Husqvarna est aussi d'être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l'environnement; un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines.

Nous sommes persuadés que vous apprecierez la qualité et les performances de nos produits pendant de longues années. L'achat d'un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n'a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l'adresse de l'atelier d'entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propriétaire.

Nous vous remercions d'utiliser un produit Husqvarna

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

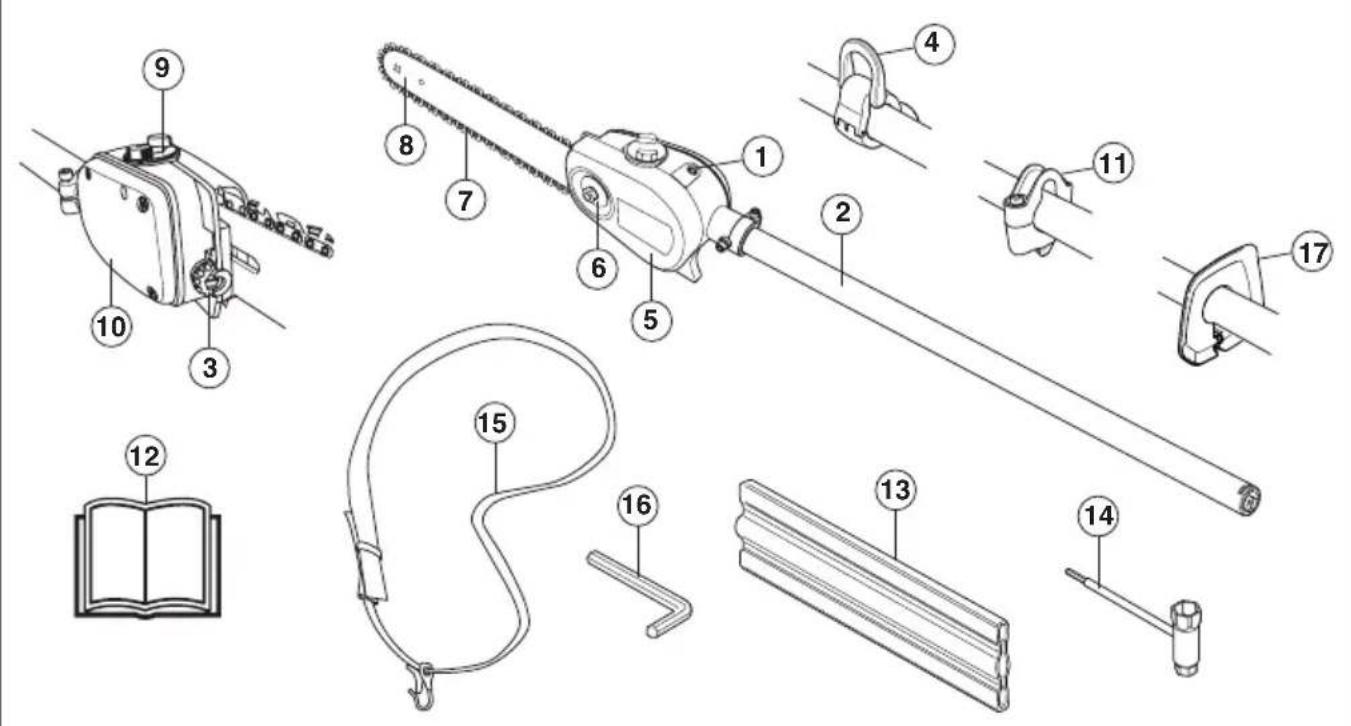

Quels sont les éléments de kit de tronconnage? (accessoire de sciage avec tige PAX1100 PAX730)

1 Vis de réglage lubrification de la chaîne 2 Tube de transmission 3 Vis de tendeur de chaîne 4 Crochet de suspension du harnais (24 mm) 5 Capot de protection de la chaîne 6 Écrou du guide-chaine 7 Chaîne 8 Guide-chaine 9 Remplissage d'huile de chaîne

10 Réservoir d'huile de chaîne 11 Crochet de suspension du harnais (1") 12 Manuel d'utilisation 13 Dispositif de protection pour le transport 14 Clé universelle 15 Harnais 16 Clé mixte à pointe à six lobes 17 Protection de main

Équipement de coupe

Ce chapitre explique comment, grâce à un entretien correct et à l'utilisation d'un équipement de coupe ajustat, obtenir une capacité d'abattage maximale et une augmentation de la durée de vie de l'équipement de coupe.

N'utiliser que l'équipement de coupe recommandé! Voir le chapitre Caractéristiques techniques.

Veiller à ce que les dents de la chaine soient toujours bien affûtées! Suivre les instructions et utiliser le gabarit d'affutage recommandé. Une chaine émoussée ou endommagée augmente le risque d'accidents.

Veiller à travailler avec une profondeur de dent correcte! Suivre les instructions et utiliser la jauge de profondeur recommandée. Une profondeur trop importante augmente le risque de rebond.

Veiller à ce que la chaîne soit toujours bien tendue! Une tension de chaîne insuffisante augmente le risque de rupture de chaîne ainsi que l'usure du guide, de la chaîne et du pignon.

Maintenir l'équipement de coupe bien lubrifié et bien entretenu! Un équipement insuffisamment lubrifié

augmente le risque de rupture de chaîne ainsi que l'usure du guide, de la chaîne et du pignon.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

AVERTISSEMENT! Toujours arrêter le moteur avant d'entamer des travaux sur l'équipement de coupe. Celui-ci continue de tourner après qu'on a relâché l'accélérateur. S'assurer que l'équipement de coupe est complètement immobilisé et débrancher le câble de la bougie d'allumage avant de commencer l'intervention sur l'équipement de coupe.

Caractéristiques du guide-chaine et de la chaîne

Quand l'équipement de coupe livré avec la machine est usé ou endommagé et qu'un remplacement est nécessaire, utiliser uniquement les types de guide-chaine et chaîne que nous recommendons.

Guide-chaine

• Longueur (pouces/cm)

• Pas de chaîne (pouce). Le pignon du nez et le pignon d'entraînement doit correspondre à l'espace entre les mailons.

Instructions de sécurité

• Nombre de maillons entraineurs (pce). La longueur du guide, le pas de chaîne et le nombre de dents au pignon donnent un nombre déterminé de maillons entraineurs.

Jauge du guide-chaine (mm/pouces). Celle-ci doit correspondre à la jauge des maillons entraineurs de la chaine.

• Trou de graissage de chaîne et trou du tampon du tendeur de chaîne.

Chaîne

• Pas de chaîne (pouce). (Distance entre trois maillons d'entraînement divisée par deux.)

Jauge du maillon entraineur (mm/pouces)

• Nombre de maillons entraineurs (pce)

Affutage et réglage de profondeur de la chaîne

AVERTISSEMENT! Une chaîne mal affûtée augmente le risque de rebond!

Généralités concernant l'affutage des dents

• Ne jamais utiliser une tronçonneuse dont les dents sont émoussées. Une chaine est émoussée quand les dents de la chaine doivent être forcées contre le bois et les copeaux sont très petits. Une chaine très usée ne produit pas de copeaux du tout. Le seul résultat est de la sciure.
• Une chaîne bien affûtée entame le bois par elle-même et sans forcer, laissant de gros et longs copeaux. La partie coupante de la chaîne consiste en un maillon coupant qui comporte une dent (A) et un limiteur de profondeur (B). L'espace entre les deux détermine la profondeur de coupe.

• En affûtant la dent, il faut tenir compte de 5 dimensions.

1 Angle d'affutage

Instructions de sécurité

2 Angle d'impact

3 Position de la lime

4 Diamètre de la lime ronde

5 Profondeur d'affutage

Affûter une chaîne sans outils spéciaux est très difficile. Il est donc recommandé d'utiliser notre gabarit. Il assure un

affutage de coupe maximal et une réduction optimale du risque de rebond.

AVERTISSEMENT! Négliger comme suit les paramètres d'affutage augmente nettement le risque de rebond:

Angle d'affutage trop grand

Angle d'impact trop petit

Diamètre de lime trop petit

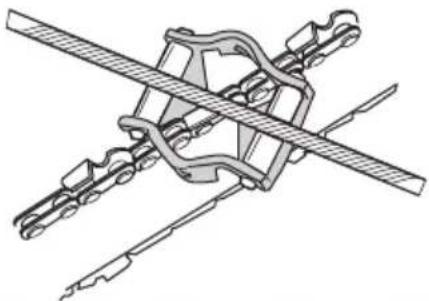

Affutage de la dent

• Cette opération nécessite une lime ronde et un gabarit.

S'assurer que la chaîne est tendue. Une tension insuffisante rend la chaîne instable latéralement, gênant ainsi l'affûtage de la chaîne.

Instructions de sécurité

• Toujours limer de l'intérieur de la dent vers l'extérieur. Soulager la lime sur le mouvement de retour. Commencer par limer toutes les dents du même côté du guide. Retourner le guide et limer les dents restantes de l'autre côté.

• Limer de manière à amener toutes les dents à la même hauteur. Si la hauteur de dent est inférieure à 4 mm (5/32"), la chaîne est usée et doit être remplacée.

Généralités sur le réglage de la profondeur

• Quand la dent est affûtée, sa profondeur de coupe diminue. Pour conserver une capacité de coupe maximale, le limiteur de profondeur doit être placé sur le niveau recommandé.

• Sur le modèle de maillon avec réduction de rebond, le bord avant du limiteur de profondeur est arrondi. Cette caractéristique doit être soigneusement conservée lors de l'affutage.

• Nous recommandons l'utilisation de la jauge de profondeur qui permet à la fois un affûtage correct et

Préserve la forme arrondie du bord avant du limiteur de profondeur.

Réglage de la profondeur

• Le réglage de la profondeur doit être effectué sur des dents nouvellement affûtées. Un réglage de profondeur est recommandé tous les trois affûtages. REMARQUE! Cette recommandation suppose que la longueur des dents n'est pas anormalement réduite.
• Le réglage de la profondeur nécessite une lime plate et un gabarit de profondeur.

• Placer le gabarit sur le limiteur de profondeur.

• Placer la lime plate sur la partie dépassante du limiteur de profondeur et limer la partie superflue. Quand aucune résistance ne se fait sentir, le limiteur est à la hauteur correcte.

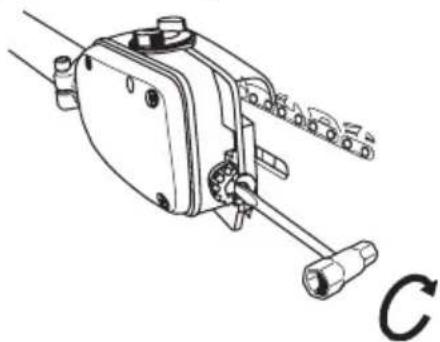

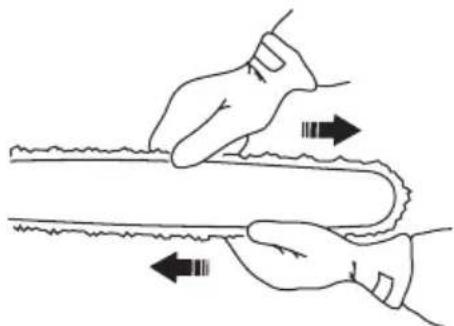

Tension de la chaîne

AVERTISSEMENT! Une tension insuffisante de la chaine augmente le risque que la chaine saute et donc de blessures graves, voire mortelles.

• Plus on utilise une chaîne, plus elle s'allège. L'équipement de coupe doit être réglé après une telle altération.
• La tension de la chaîne doit être contrôlée après chaque plein d'essence. REMARQUE! Une nouvelle chaîne exige une période de rodage durant laquelle il faudra vérifier la tension plus souvent.
• En règle générale, il faut tendre la chaîne au maximum, mais pas au point de ne plus pouvoir la faire tourner manuellement.

1 Dévisser l'écrou du guide-chaîne.

2 Soulever le nez du guide et tendre la chaîne en serrant la vis du tendeur de chaîne avec la clé universelle. Tendre la chaîne jusqu'à ce qu'elle ne soit plus molle sous le guide.

3 Avec la clé universelle, serrer l'écrou du guide-chaine tout en tenant le nez du guide levé. Contrôler que la chaîne peut être facilement tournée manuellement.

Lubrification de l'équipement de coupe

AVERTISSEMENT! Une lubrification insuffisante de l'équipement de coupe augmente le risque de rupture de chaîne et donc de blessures graves, voire mortelles.

Huile de chaîne de tronçonneuse

L'huile de chaîne doit bien adhérer à la chaîne et posséder d'excellentes qualités de fluidité par tous les temps, aussi bien en été qu'en hiver. - En tant que fabricant de tronçonneuses, nous avons mis au point une huile de chaîne hautement performante et qui, grâce à sa base végétale, est de plus biodégradable. Nous recommandons l'utilisation de cette huile pour une durée de vie maximale de la chaîne et pour la protection de l'environnement. - Si notre huile de chaîne n'est pas disponible, nous recommandons l'utilisation d'une huile de chaîne ordinaire. - Si aucune huile spécialement destinée à la lubrification des chaînes n'est disponible, on peut utiliser de l'huile de transmission EP 90. - Ne jamais utiliser de l'huile usagée! C'est dangereux pour l'utilisateur, pour la machine et pour l'environnement.

Remplissage d'huile de chaîne

La pompe à huile est préréglée à l'usine pour répondre à la plupart des besoins de lubrification. Un réservoir d'huile plein suffit pour environ la moitié du réservoir d'essence. Pour cette raison, il convient de contrôler régulièrement la quantité d'huile dans le réservoir d'huile.

Instructions de sécurité

afin d'éviter toute déterioration de la chaîne et du guide-chaine à la suite d'une censure au niveau du graissage.

Remplissage d'huile

• Ouvrir le couvercle sur la partie supérieure de la tête de coupe.

Faire l'appoint avec de l'huile de chaîne Husqvarna. - Refermer le couvercle.

Contrôle de lubrication

Vérifier la lubrification à chaque plein d'essence. Diriger le nez du guide sur un objet fixe clair à une distance de 20 cm (8 pouces). Après 1 minute de marche à 3/4 de régime, l'objet clair doit nettement présenter un film d'huile en forme de ruban.

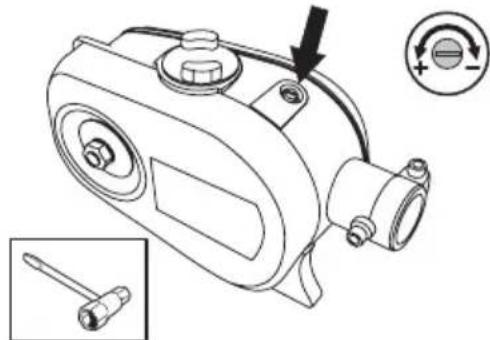

Réglage du graissage de la chaîne

Lors d'une découverte a sec ou d'une découverte de bois durs, il peut être nécessaire d'augmenter la lubrification.

Tournez la vis de réglage dans le sens des aiguilles d'une montre pour augmenter le débit d'huile. N'oubliez pas que ceci va augmenter la consommation d'huile ; contrôlez régulièrement le niveau d'huile dans le réservoir. Tournez

Tournez la vis de réglage dans le sens contraire des aiguilles d'une montre pour réduire le débit d'huile.

Mesures à prendre si le graissage ne fonctionne pas:

1 Vérifier que le canal de graissage du guide-chaine est bien ouvert. Le nettoyer au besoin.

2 S'assurer que le canal de graissage du carter d'engrenage est propre. Nettoyer si nécessaire.

3 Vérifier que le pignon d'extrémité du guide tourne librement. Si le graissage de la chaîne ne fonctionne pas après les contrôles ci-dessus, s'adresser à un atelier de réparation.

Chaîne

Vérifier quotidiennement l'état de la chaine et s'assurer:

Instructions de sécurité

• Que les rivets et les mailons ne comportent pas de fissures.

• Que la chaîne n'est pas raide.
• Que les rivets et les maillons ne sont pas anormalement usés.

Il est recommandé de comparer avec une chaîne neuve pour évaluer le degré d'usure.

Si la hauteur de dent est inférieure à 4mm, la chaîne est usée et doit être remplacée.

Pignon d'entraînement

Vérifier régulièrement le degré d'usure du pignon. Le remplaçer en cas d'usure excessive.

Guide-chaine

Vérifier régulièrement:

• Qu'il n'y a pas de bavures sur les côtés extérieurs de la gorge. Les limer au besoin.
• Que la gorge du guide n'est pas anormalement usée. Remplacer le guide si nécessaire.

• Que le nez n'est pas anormalement ou irrégulièrement usé. Si un creux s'est formé à

l'extrémité du rayon du nez (bord inférieur), la chaîne n'était pas suffisamment tendue.

Retourner le guide quotidiennement pour assurer une durée de vie optimale.

AVERTISSEMENT! Un équipement de coupe inadéquat peut augmenter les risques d'accidents.

Consignes de sécurité pour l'utilisation de la tronconienne américaine

AVERTISSEMENT! La machine peut provoquer des blessures personnelles graves. Lire attentivement les consignes de sécurité. Apprendre à bien utiliser la machine.

AVERTISSEMENT! Outil coupant. Ne pas toucher l'outil sans avoir préalablement coupé le moteur.

REMARQUE! Lire attentivement et bien assimilier le manuel d'utilisation avant d'utiliser la machine.

Protection personnelle

• Toujours porter des bottes ainsi que l'équipement de protection indiqué au chapitre Equipement de protection personnelle dans le manuel d'utilisation de la machine.
• Utiliser des bottes antidérapantes et stables.
• Toujours porter des vêtements de travail et des pantalons longs résistants.
• Ne jamais porter des vêtements amples ou des bijoux.
• Éviter les cheveux longs en dessous des épaules.

Consignes de sécurité pour l'entourage

• Ne jamais laisser un enfant utiliser la machine.
• S'assurer qu'aucune personne ne s'approche à moins de 15 m pendant le travail.
• Ne jamais laisser d'autres personnes utiliser la machine sans s’être assuré du préalable que ces personnes ont bien compris le contenu du mode d’emploi.
• Ne jamais travailler debout sur une échelle, un tabouret, ou dans toute autre position élevée n'offrant pas une sécurité maximale.

Consignes de sécurité pendant le travail

• Toujours adopter une position de travail sûre et stable.

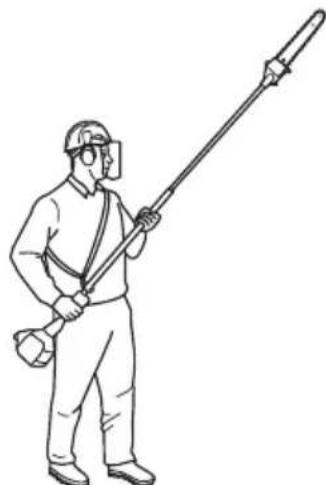

• Toujours tenir la machine avec les deux mains. Porter la machine sur le côté du corps. Relier la machine à l'anneau de suspension sur le harnais.

Utiliser la main droite pour manœuvrer l'accélération. - Veiller à ce que ni les mains ni les pieds ne soient en contact avec l'équipement de coupe quand le moteur tourne. - Après l'arrêt du moteur, maintenir mains et pieds à l'écart de l'équipement de coupe jusqu'à l'arrêt total de celui-ci. - Attention aux éclats de bois pouvant être projetés durant le sciage. - Toujours poser la machine sur le sol quand elle n'est pas utilisée. Assurez-vous que le moteur est désactivé lorsque la machine est placée sur le sol. - Vérifiez la zone de travail à la recherche de corps étrangers, tels que des câbles électriques, des animaux, etc. ou d'autres objets pouvant endommager l'équipement de coupe, tels que des objets en métal. - Vérifier la zone de travail à la recherche de corps étrangers, tels que des câbles électriques, des animaux, etc. ou autres objets pouvant endommager l'équipement de coupe, tels que des objets en métal. - Arrêter immédiatement la machine si elle bute sur un objet ou si des vibrations se produisent. Débrancher le câble de la bougie. Vérifier que la machine n'a subi aucun dommage. Réparer tout éventuel dommage. - Si un objet se coince dans l'équipement de coupe pendant le travail, arrêter le moteur et attendre son arrêt complet avant de nettoyer l'équipement de coupe.

Consignes de sécurité après le travail

• La protection pour le transport doit toujours être mise sur l'équipement de coupe quand la machine n'est pas utilisée.

Instructions de sécurité

• Lors du stockage et du transport de la machine, toujours utiliser la protection de transport de l'équipement de coupe.
• Avant de commencer les travaux de nettoyage, de réparation ou d'inspection, s'assurer que l'équipement de coupe est arrêté. Débrancher le câble d'allumage de la bougie.
• Toujours utiliser des gants de protection robustes lors de la réparation de l'équipement de coupe. Il est très tranchant et peut facilement provoquer des coupures.

Ranger la machine hors de portée des enfants. Utiliser uniquement des pièces de rechange d'origine pour réparer la machine. - Sécurisez la machine pendant le transport. - Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

Techniques de travail de base

• Pour un meilleur équilibre, tenir la machine le plus éloignée possible du corps.

S'assurer que l'extrémité ne touche pas le sol. - Ne jamais forcer, mais adopter un rythme de travail régulier, de sorte que toutes les branches puissent être coupées uniformément. - Ramener le moteur au régime de ralenti après chaque étape de travail. Laisser le moteur tourner à pleins gaz sans lui faire subir de charge peut endommager sérieusement le moteur. - Toujours travailler en faisant tourner le moteur à plein régime.

AVERTISSEMENT! Ne jamais se tenir sous une branche en train d'être coupée. Une telle position peut être la cause de blessures graves voire mortelles.

Observer la plus grande prudence en cas de travail à proximité de lignes électriques. Les branches peuvent entraîner des court-circuits en tombant.

AVERTISSEMENT! Observer les consignes de sécurité en vigueur en cas de travail à proximité de lignes électriques.

AVERTISSEMENT! Cette machine ne comporte pas d'iso1ation électrique. Si la machine entre en contact avec ou est utilisée à proximité de lignes conductrices de tension, ceci peut résulter en des blessures personnelles graves voire mortelles. L'électricité peut être transmise d'un point à un autre par un arc de tension. Plus la tension est élevée et plus la longueur de transmission de la tension est élevée. L'électricité peut également être transmise par des branches et d'autres objets, particulièrement s'ils sont mouillés. Toujours conserve une distance d'au moins 10 mètres entre la machine et la ligne conductrice d'électricité et/ou les objets en contact avec cette ligne. S'il est nécessaire que le travail soit effectué avec des distances de sécurité plus courtes, always contacter la Compagnie électrique afin de s'assurer que la tension a bien été coupée avant de commencer les travaux.

AVERTISSEMENT! La machine a une longue portée. Vérifier qu'aucune personne et qu'aucun animal ne se trouvent à moins de 15 mètres quand la machine est utilisée.

• Trouver la bonne position par rapport à la branche de sorte que la coupe se fasse, si possible, à un angle de par rapport à la branche.

Instructions de sécurité

• Ne pas travailler avec le manche droit devant le corps (comme avec une canne à pêche) car, dans une telle position, l'équipement de coupe semble plus lourd.

• Couper les grosses branches par sections afin que leur emplacement de chute soit plus facile à contrôler. REMARQUE! Soyez conscient du risque que la branche coupée puisse rebondir contre l'opérateur en retombant au sol.

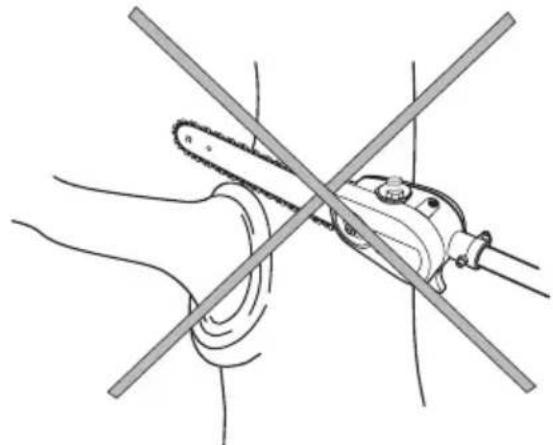

• Ne jamais scier dans un nœud, dans la mesure où ceci favorise la cicatrisation et ralentit la décomposition!

Utiliser la surface d'appui de la tête de coupe pour s'appuyer contre la branche pendant la coupe. Cette précaution empêche l'équipement de coupe de "sauter" sur la branche.

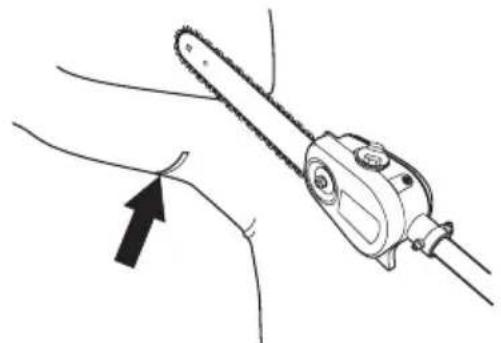

• Réaliser une entaille de décharge sur la partie inférieure de la branche avant de couper cette dernière. Cette entaille empêche l’écaillage de l’écorce de l’arbre pouvant provoquer des blessures durables et difficiles à guérir sur l’arbre. Pour éviter tout blocage, la profondeur de cette entaille ne doit pas dépasser 1/3 de l’épaissur de la branche. Toujours retirer l’équipment de coupe de la branche avec la chaîne qui tourne afin d’éviter le blocage de l’équipment de coupe.

• Utiliser le harnais pour faciliter la manipulation de la machine et en alléger le poids.
• Veiller à se tenir fermement et à pouvoir travailler sans être gêné par les branches, les pierres et les arbres.

AVERTISSEMENT! Ne jamais accélérer si l'équipement de coupe n'est pas entièrement visible.

Montage de la tête de coupe

• Desserrer la vis sur la tête de coupe. (A)
• Montez la tête de coupe sur le tube de transmission de manière à positionner la vis (A) au centre du trou du tube de transmission comme indiqué sur la figure.

• Serrez la vis A à la main. Assurez-vous que la vis A s'insère dans le trou de l'arbre.
• Serrer la vis A.
• Serrer la vis B.

REMARQUE! S'assurer que l'arbre d'entraînement du tube de transmission pénètre dans la rainure de la tête de coupe.

Montage du guide-chaine et de la chaîne

• Retirer l'écrou du guide-chaine et déposer le capot de protection.
• Monter le guide-chaine sur le boulon du guide. Placer le guide sur sa position la plus reculée. Placer la chaîne sur le pignon d'entraînement et dans la rainure du guide-chaine. Commencer par le dessus du guide-chaine.
• S'assurer que la face tranchante des dents est vers l'avant sur le dessus du guide.
• Monter le capot et localiser le goujon de tension de la chaine (A) dans la rainure du guide. Contrôler que les maillons d'entraînement de la chaine s'engagent dans le pignon (B) et que la chaine est correctement placée dans la rainure du guide (C). Serrer l'écrou du guide à la main.

Tendre la chaîne en tournant la vis du tendeur de chaîne vers la droite à l'aide de la clé universelle.

Tendre la chaine jusqu'à ce qu'elle ne pende plus sous le guide.

• La chaîne est tendue correctement quand elle ne pend plus sous le guide et peut être avancée à la main sans difficulté. Serrer les écrous du guide à l'aide de la clé universelle tout en maintenant levé le pignon du guide.

• La tension d'une chaîne neuve doit être vérifiée fréquemment pendant son rodage. Vérifier régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie.

Montage de l'élément de suspension

L'œillet de suspension doit être monté entre la poignée arrière et la poignée en boucle. Placer l'œillet de suspension de telle sorte que la machine soit bien équilibrée et la position de travail confortable.

Crochet de suspension du harnais

(24 mm)

Montage

Crochet de suspension du harnais

(1")

Réglage du harnais

Le harnais doit toujours être utilisé avec la machine pour garantir à l'utilisateur un contrôle maximal sur la machine et réduire le risque de fatigue au niveau des bras et du dos.

• Enfiler le harnais.
• Accrocher la machine dans le crochet de suspension du harnais.
• Régler la longueur du harnais de telle sorte que le crochet de suspension soit à peu près à la hauteur de la hanche droite de l'utilisateur.

Contrôles avant la mise en marche

• Inspecter la zone de travail. Retirer tout objet susceptible d'être projeté.
• Vérifier l'équipement de coupe. Ne jamais utiliser un équipement émoussé, fissuré ou endommagé.
• Vérifier que la machine est en parfait état d'utilisation. Contrôler que tous les écrous et boulons sont correctement serrés.

S'assurer que la chaîne est suffisamment lubrifiée. Voir les instructions au chapitre Lubrification de l'équipement de coupe. - Contrôler que l'équipement de coupe s'arrête toujours au ralenti. Utiliser la machine uniquement pour les travaux auxquels elle est destinée. - S'assurer que la poignée et le dispositif de sécurité sont en bon état. Ne jamais utiliser une machine dont une piece est manquante ou ayant été modifiée contrairement aux specifications.

Caractéristiques techniques

Caracteristiques techniques	Accessoire de sciage PAX1100	Accessoire de sciage PAX730
Système de graissage
Contenance du réservoir d'huile, litres 0,15 0,15
Poids
Poids sans l'huile de chaîne et l'équipement de coupe, kg 1,4 1,3
Émissions sonores(voir rem. 1)
Niveau de puissance acoustique à plein régime (conformément à la norme EN ISO 22868), dB (A)	111 112
Niveau de puissance sonore garantit dB(A) 113 114
Niveau sonores(voir remarque 2)
Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesure en EN ISO 11680 et ISO 22868, dB(A):
Équipée d'un accessoire homologué (d'origine) 95 97
Niveau de vibrations(voir remarque 3)
Niveau de vibrations au niveau des poignées mesuré selon EN ISO 22867, m/s2
Équipée d'un accessoire homologué (d'origine), gauche/droite 3,2/3,8 4,1/4,7

Remarque 1: Les données reportées pour le niveau de sortie sonore montrent une dispersion type (déviation standard) de 2 dB(A). Remarque 2: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB(A). Remarque 3: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s².

Combaisons guide-chaine et chaîne

Les combinaisons suivantes sont homologuées CE.

Guide-châîne Châîne
Longueur, pouces	Pas, pouces	Largeur de rainure, mm	Type	Lonngueur, maillonsentraineurs (pce)
10 3/8 1,3 Husqvarna	H37 40
12 3/8 1,3 Husqvarna	H37 45

inch/mm				inch/mm
37	5/32 / 4.0	80°	30°	0°	0.025/0.65	——	5796536-01

Déclaration ce de conformité

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tel. [phone], déclarons que les accessoires pour élagueuses sur perché PAX1100 et PAX730 à partir des numéros de série de l'année de fabrication 2018 (l'année est clairement indiquée sur la plaque signalétique et suivie d'un numéro de série), sont conformes aux dispositions de la DIRECTIVE DU CONSEIL :

du 17 mai 2006 "directive machines" 2006/42/CE.

Les normes harmonisées suivantes ont été appliquées : EN ISO 12100:2010, ISO 11680-1:2011

L'organisme notified: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Suède, a procédé à des tests de type européen suivant l'article 12, paragraphe 3b de la directive machines (2006/42/CE). Les certificats du contrôle de type UE selon l'annexe VI ont les numéros: 0404/17/2492

Huskvarna, le 5 décembre 2017

Per Gustafsson, directeur du développement (Représentant autorisé d'Husqvarna AB et responsable de la documentation technique.)

Instructions d'origine
