Producttype	Zaagaccessoire voor bosmaaier (stokzaag)
Merk	Husqvarna
Model	PAX1100
Gewicht (zonder olie en snijuitrusting)	1,4 kg
Inhoud olietank	0,15 L
Aanbevolen geleiderail lengte	10 of 12 inch
Kettingsteek	3/8 inch
Gleufbreedte geleider	1,3 mm
Kettings type	Husqvarna H37
Aandrijfschakels (voor geleider 10")	40
Aandrijfschakels (voor geleider 12")	45
Smeersysteem	Instelbare oliepomp
Geluidsvermogensniveau (vol gas)	111 dB(A)
Geluidsdrukniveau bij het oor	95 dB(A)
Trillingsniveau (linker/rechterhandgreep)	3,2 / 3,8 m/s²
Beoogd gebruik	Zagen van takken en twijgen
Inbegrepen veiligheidsuitrusting	Kettingbeschermer, harnas, stuur
Regulier onderhoud	Kettingslijpen, spanning afstellen, smeren, reinigen
Meegeleverde accessoires	Geleiderail, ketting, universele sleutel, harnas, transportbescherming
Aanbevolen veiligheidsafstand	15 m ten opzichte van personen en dieren

Veelgestelde vragen - PAX1100 HUSQVARNA

Hoe monteer ik het zaagblad op de bosmaaier?

Draai de schroef op het zaagblad los, plaats het blad op de transmissiebuis door de schroef uit te lijnen met het centrale gat, draai vervolgens de schroeven A en B vast. Zorg ervoor dat de aandrijfas in de gleuf van het blad valt.

Hoe monteer ik de geleiderail en ketting?

Verwijder de moer van de geleiderail en het deksel. Plaats de rail op de bout, de ketting op het tandwiel en in de gleuf van de rail. De scherpe tanden moeten aan de bovenkant naar voren wijzen. Monteer het deksel terug, span de ketting met de spanschroef en draai de moer vast.

Hoe stel ik de kettingspanning af?

Draai de moer van de rail los, til de neus van de rail op en draai de spanschroef met de klok mee tot de ketting niet meer onder de rail doorhangt. Deze moet gemakkelijk met de hand kunnen draaien. Draai de moer vast terwijl u de neus omhoog houdt.

Welke olie moet ik gebruiken voor de ketting?

Gebruik bij voorkeur biologisch afbreekbare Husqvarna kettingolie. Anders gewone kettingolie of EP 90 transmissieolie. Gebruik nooit gebruikte olie.

Hoe controleer ik de smering van de ketting?

Richt de neus van de rail gedurende 1 minuut op 3/4 gas naar een licht object op 20 cm afstand. Er moet een oliefilm in de vorm van een lint verschijnen. Zo niet, controleer dan de smeerkanalen en stel de oliestroom af via de stelschroef.

Welke beschermingsmiddelen zijn verplicht?

Draag altijd een veiligheidshelm, gehoorbescherming, een veiligheidsbril of vizier, goedgekeurde handschoenen, antislip laarzen en lange, stevige kleding.

Welke veiligheidsafstand moet ik aanhouden?

Houd een afstand van minimaal 15 meter aan tussen de machine en andere personen of dieren. Houd bij elektriciteitsleidingen minimaal 10 meter afstand.

Hoe slijp ik de ketting?

Gebruik een ronde vijl en een slijpmal. Vijl van binnen naar buiten over elke tand. Houd een slijphoek van 30° en een impacthoek van 80° aan. De tandhoogte moet meer dan 4 mm zijn.

Wat moet ik doen als de ketting eraf springt?

Stop onmiddellijk de motor. Controleer de kettingspanning en of de ketting goed in de gleuf van de rail zit. Inspecteer de slijtage van de rail en het tandwiel. Onvoldoende spanning of versleten onderdelen kunnen ervoor zorgen dat de ketting eraf springt.

Hoe vervoer en bewaar ik de machine?

Monteer na gebruik de transportbescherming op de snijuitrusting. Maak de machine schoon en voer het nodige onderhoud uit. Bewaar de machine buiten het bereik van kinderen. Zet de machine tijdens het vervoer vast om beweging te voorkomen.

GEBRUIKSAANWIJZING PAX1100 HUSQVARNA

Gebruiksaanwijzing Bedienungsanweisung

PAX1100, PAX730

DE (2-19)

FR (20-37)

NL (38-55)

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Symbole

WAARSCHUWING! Wanner de machine onjuist of slordig worden gebruikt, kan het een gevaarlijk gereedschap zich, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Neem de gebruiksanaanjwijing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Draag altijd:

• Een veiligheidshelm bij kans op vallende voorwerpen
• Goedgekeurde gehoorbeschemers
  Veiligheidsbril of vizier

Dit product voldoet aan de geldende CE-richtlijnen.

Deze machine is nicht elektrisch geisoleerd. Wanner de machine in contact kommt met of in de buurt kommt van stroomvoerende ledingen kan dit leiden tot dodelijkke ongelukken of ernstig persoonlijk letsel. Elektriciteit kan door een zogenaamde spanningsboog van het ene maar het andere punt geleid

worden. Hoe hoger de spanning is, des te langer de weg waarover de elektricitieit geleid kan worden. Elektricitieit kan ook door takken of andere voorwerpen geleid worden, vooral als deze nat zich. Hou.altijd minimaal 10m afstand:tussen de machine en een leiding waarop spanning staat en/of voorwerpen die daarmee in contact staan. Wanner u toch met een kortere verilgheidsafstand moet werken, moet u altijd contact opnemen met de desbeteffende energiemaatschappij om ervoor te zorgen dat de spanninguit staat voordat u uw werkzaamheden begint. De machine heeft een grote reikwijdte.Zorg ervoor dat mensen en dieren nicht dichter dan 15m bij u komen wanner de machine loopt.

Overige op de machine aangegeven symbolen/ plaatjes verwijzenaar specifieke eisen aan certificering op bepaalde markten.

Gebruik aktijd goedgekeurde veiligheidshandschoenen.

Gebruik stevige antisliplaarzen.

Controle en/of onderhoud moet algiduitgevoerd worden metuitgeschakelde motor en destopschakelaar in de STOP-stand.

Gebruik aktijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

Controleer met het blote oog.

Gebruik van veiligheidsbril of vizier verplicht.

Olie bijvullen en afstellen van oliestroom

INHOUD

Inhoud Voor het starten moet u rekening

VERKLARING VAN DE SYMBOLEN

Symbolen 38

INHOU

Inhoud 39

Voor het starten moet u rekencing houden met de volgende punten: 39

INLEIDING

Besteklant! 40

WAT IS WAT?

Wat is wat op het zaagccessoire? 41

VEILIGHEIDSINSTRUCTIES

Snijuitrusting 42

Specificatie van zaagblad en zaagketting 42

Sijpen en instellen van de tanddiepte van de ketting 43

Ketting strekken 46

Snijuitrusting smeren 46

Olie bijvullen 47

Slijtagecontrole van de snijuitrusting 47

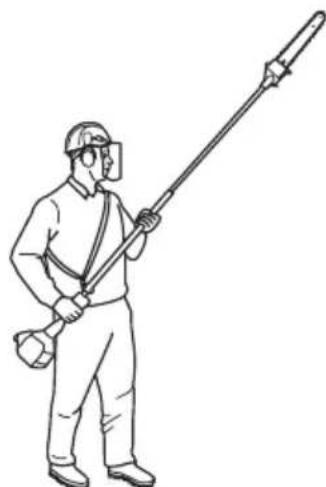

Veiligheidsinstructies bij gebruik van de stoksnoeizaag 48

MONTEREN

Monteren van snijhoofd 52

Monteren van zaagblad en ketting 52

Monteren van ophangoog 52

Op maat maken van draagstel 53

Controle voor het starten 53

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 55

houden met de volgende punten:

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Langdurige bootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik waarom.altijd goedgekeurde gehoorbescherming.

Neem de gebruiksaanwijzing grondig door en gebruik de machine Niet voor u alles duidelijk heeft begrepen.

Mogelijk zijn landelijkke of lokale wettelijkke voorschriften van toepassing op het gebruik. Volg de eventuele voorschriften op.

Deze gebruiksaanwijzing is een aanvulling op de gebruiksaanwijzing die bij de machine gevoegd is. Voor overige behandeling, zie de gebruiksaanwijzing van de machine.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen要去en uitgevoerd worden door opgeleide en gekwalificeerde specialisten.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Men要去 algid originele onderdelen gebruiken. Niet goedgekeurde wijzigingen en/of nicht-originele onderdelen kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Deze accessoire mag alleen worden gebruikt met de waarvoor bestemde motorzeisen/trimmers,zie de rubrieb "Goedgekeurde accessoires" in het hoofdstuk Technische gegevens in de gebruiksaanwijzing van de machine.

De machine is alleen gemaakt voor het snoeien van takken en twijgen.

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch onionsch omdat het riviertje werden gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300aar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geprodueer, van houtfornuizen tot moderne keulenmachines, naaimachines, fietsen, motorfietsen enz. In 1956 werd de eerste motormaaier geintroduceerd, die in 1959 werd gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna gegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, producereren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, verilgheid en milieubewustzijn. Daarom is een groe hoeveelheid verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een langeperiodeaar voltevredenheid zult waarden. Door de aankoop van een van onsne producten krijgt u de beschikking over professionelehulp bij reparations en service mocht er toch ieis gebeuren. Wanner u de machine Niet heeft gekocht bij een van onzeerkende dealers, kut u hen vragenaar de dichtstbijzindre serviceworkplaats.

Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende langeijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine en de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen要去 u ervoor zorgen de gebruiksaanwijzing aan de neue eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkkt voortdurend aan het verder ontwikkelen vanhaar producten en houdt zich dan ook hetrecht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

WAT IS WAT?

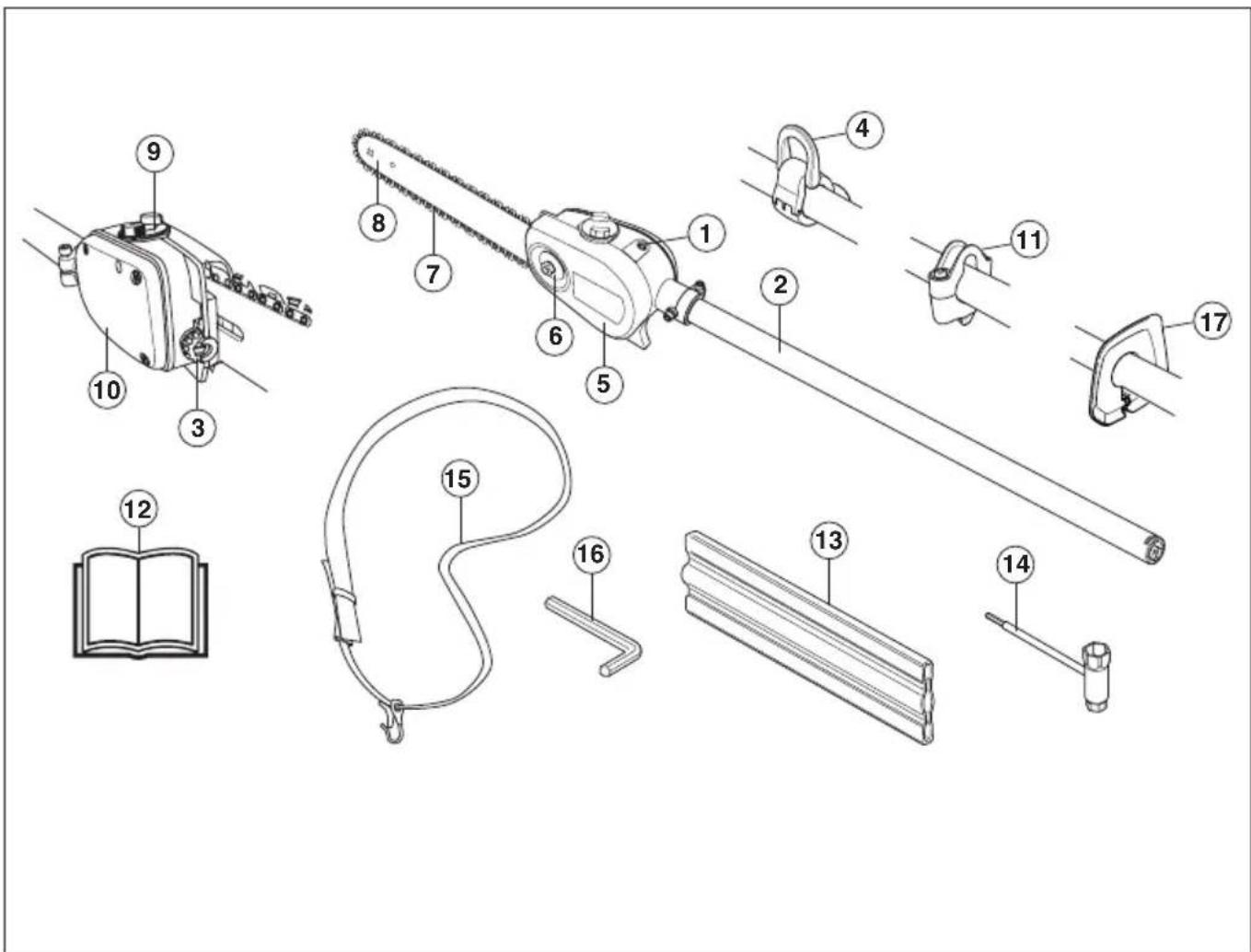

Wat is wat op het zaagccessoire? (Zaaghulpstuk met steel PAX1100 PAX730)

1 Instelschroef kettingsmering
2 Steel
3 Schroef kettingspanning
4 Ophanghaak draagstel (24 mm)
5 Beschermkap ketting
6 Zaagbladmoer
7 Ketting
8 Zaagblad
9 Kettingolie bijvullen

10 Reservoir kettingolie
11 Ophanghaak draagstel (1")
12 Gebruiksaanwijzing
13 Transportbescherming
14 Combisleutel
15 Draagstel
16 Torxsleutel
17 Handbescherming

Snijuitrusting

In dit hoofdstuk wordenbehandeld hoe u door het juiste onderhoud en door het juiste type snijuitrusting te gebruiken een maximum prestatievermogen krijt en de levensduur van de snijuitrusting verlengt.

Gebruik uitsluitend de door ons aanbevolen snijuitrusting! Zie hoofdstuk Technische gegevens.

Zorg ervoor dat de tanden van de ketting goed en juist geslepen zich! Volg onsze instructies en gebruik de aanbevolen vrijmal. Een verkeerd geslepen of beschadigde ketting verhoogt het risico op oncevallen.

Zorg ervoor dat de tanddiepte juist is! Volg onsze instructies en gebruik de aanbevolen dieptestellermal. Als de tanddiepte te groot is, verhoegt dit het risico op terugslag.

Hou de ketting gestrekt! Als de ketting Niet voldoende gestrekt is, neemt het risico toe dat de ketting losraakt en de slijtage van zaagblad, ketting en kettingwiel neemt toe.

Zorg ervoor dat de snijuitrusting voldoende gesmeerd is en onderhoud ze op de juiste manier! Als de ketting Niet voldoende gesmeerd worden, neemt het

risico op barsten toe en verhoogt de slijtage van zaagblad, ketting en kettingwiel.

WAARSCHUWING! Gebruik de machine nooit wonneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine要去 gecontrolled en onderhoden worden zoals beschreiben in dit hofdstuk. Als uw machine Niet door alle controles kommt,要去 u ermee maar uw serviceworkplaats voor reparatie.

WAARSCHUWING! Schakel.altijd demotor uit voor u aan de snijuitrustingbegint te werken.De snijuitrusting blijft roteren nadat u de gashendel heeft losgelaten. Controller of desnijuitrusting volledig stilstaat en demonteer de kabel van de bougie voor u aan de snijuitrusting begint te werken.

Specificatie van zaagblad en zaagketting

Wanner de snijuitrusting die bij uw machine werd geleverd, versleten of beschadigd is en verrangen moet worden, mag men uitsluitend door ons aanbevolen zaagbladtypes respectievelijk zaagkettingtypes gebruiken.

Zaagblad

• Lenght (duim/cm)

• Kettingsteek (duim). Het neuswiel van het zaagblad en het kettingaandrijftandwiei van de motorkettingzaag要去en aangepast zich aan de afstand:tussen de aandrijschakels.

VEILIGHEIDSINSTRUCTIES

Aantal aandrijfschakels (stuks). Elke zaagbladlengthe levert in combinatie met de kettingsteek en het aantal tanden van het neuswiel een bepaald aantal aandrijfschakels op.

• Zaagbladgroefbreedte (duim/mm). De breedte van de zaagbladgroef要去 aangepast় aan de aandrijfschakelbreedte van de ketting.

• Kettingolie-opening en opening voor kettingstrekkerpen.

Ketting

• Kettingsteek (duim). (De afstand zusammen drie aandrijfschakels geleeld door twee.)

Aandrijfschakel-breedte (mm/duim)

Aantal aandrijfschakels (stuks)

Slijpen en instellen van de tanddiepte van de hetting

WAARSCHUWING! Met een verkeerd geslepen ketting neemt het risico op terugslag toe!

Algemeen met betrekking tot het slijpen van de tanden

• Zaag nooit met een stompe ketting. De ketting is stomp wonneer u de snijuitrusting door de boom要去 drukken en als de houten spaanders ergklein zich. Met een erg stompe ketting zich er zelfs helemaal geen spaanders. Dan krijgt men alleen houtpoeder.
• Een goed geslepen ketting eet door de boom en geeft houten spaanders die groot en lang+zijn. De zagende delen van een ketting worden zaagschakels genoemd en bestaan uit een snijtand (A) en een dieptestellernok (B). Het verschil in hoogteussen deze beiden bepaalt de snijdiepe.

Bij het slijpen van snijtanden moet men rekening honden met 5 verschillende afmetingen.

1Vijlhoek

2 Snijhoek

3 Vijpositie

4 Diameter van de ronde vijl

5 Vijildiepte

Het is erg moeilijk om een ketting juist te slijpen als men Niet over de benodigde hulpmiddelen beschikt. Daarom raden we u aan once vijlmal te gebruiken. Die garandeert

dat de ketting geslepen worden voor een optimale terugslagreductie en een maximale zaagcapaciteit.

WAARSCHUWING! Als de volgende punten van de slijpinstructies Niet gevolgd worden, verhoegt dit het terugslagrisico van de ketting aanzienlijk:

Te grete vijlhoek

Tekleine snijhoek

Tekleinevijldiameter

Sijpen van de snijtand

• Om de snijtand te slijpen heeft men een Ronde vrij en een vrijnal nodsig.

VEILIGHEIDSINSTRUCTIES

• Controller of de ketting gestrekt is. Als de ketting nicht voldoende gestrekt is, is ze zijdelings onstabel waardoor ze Niet juist geslepen kan worden.

Vijl altdj van de binnenkant van de snijtand naar buiten toe. Til de vijl op wonneer uaar de volgende tand gaat. Vijl eerst alle tanden aan een kant van het zaagblad. Draai daarna de zaag om en vijl de tanden van de andere kant.

Vijl zo dat alle tanden even lang zijn. Wanner de lengte van de snijtand slechts 4mm (5 / 32^ ) bedraagt, is de ketting versleten en moet ze verrangen worden.

Algemeen betreffende het instellen van de snijdiepte

• Wonneer men de snijtanden slijpt, vermindert de tanddiepte (=snijdiepte). Om de maximum zaagcapaciteit te behouden,要去 dieiepestellernok verlaagd worden tot de aanbevolen hoogte.

• Op een snijschakel met terugslagreductie is de voorkant van de dieptestellernok afgerond. Het is erg belangrijk dat die afronding/afschuining behouden blijft na het aanpassen van de snijdiepte.

• We raden aan dat u onsze dieptestellermal gekrukt die zowel voor een juiste snijdiepe als voor een aftschuining van de voorkant van de dieptestellernok.

WAARSCHUWING! Een te grote snijdiepte verhoegt het terugslagrisico van de ketting!

Instellen van de snijdiepte

• Wanner de snijdiepte worden ingesteld,要去en de snijtanden pas geslepen zich. We raden aan de snijdiepte bij te stellen na elke derde kettingslijpbeurt. N.B.! Bij deze aanbeveling worden ervan uitgegaan dat de lengte van de snijtanden Niet abnormaal afgevijd verbend.
• Om de snijdiepte in te stellen heeft u een platte vrij en een dieptestellermal nodig.

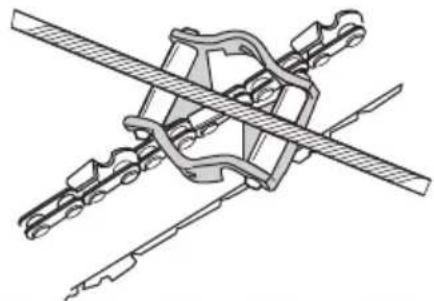

• Plaats de mal over de dieptestellernok.

• Leg de platte vijl op het deel van de dieptestellernok dat onder de mal uit komt en vijl het af. De snijdiepte is correct als men geen watstand voelt wanner de vijl over de mal worden gehaald.

Ketting strekken

WAARSCHUWING! Een onvoldoende gestrekte ketting kan resulteren in het losraken van de ketting wat tot ernstige en zelfs dodelijkke verwondingen kan leiden.

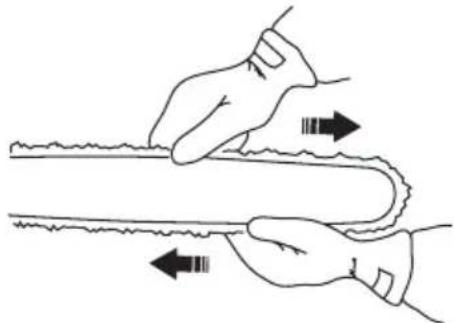

• Hoe meer u de ketting gebruikt, hoe langer ze worden. Het is belangrijk dat u de snijuitrusting aan deze verandering aanpast.
  Bij elke tankbeurt moet gecontroleerd worden of de ketting voldoende gestrekt is. N.B.!. Een neue ketting vereist een inrijperiode gedurende dewelke men vaker moet controeren of de ketting voldoende gestrekt is.
• Algemeen geldt dat de ketting zo hard möglichk gestrekt moet worden, maar nicht harder dan dat men ze manueel rond kan draaien.

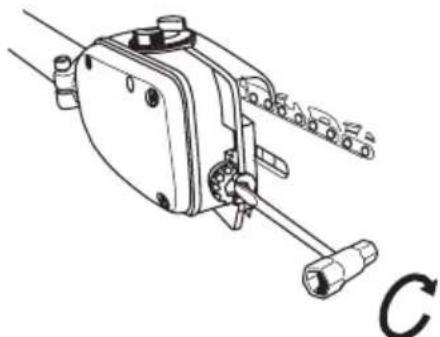

1 Maak de zaagbladmoer los.

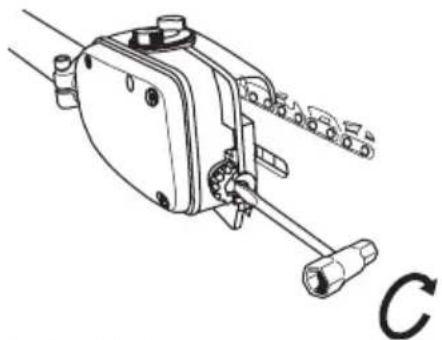

2 Til de zaagbladpunt op en strek de ketting door aan de kettingstrekschroef te draaien met behulp van de combisleutel. Strek de ketting tot hij Niet langer slap hangt aan de onderkant van het zaagblad.

3 Draai de zaagbladmoer met de combisleutel vast terwijl u tegelijkertijd de zaagbladpunt omhoog houdt. Controller of de hetting makkelijk handmatig rondgedraaid kan worden.

Snijuitrusting smeren

WAARSCHUWING! Onvoldoende smeren van de snijuitrusting kan een breuk van de ketting veroorzaken wat tot ernstige en zelfs dodelijk verwondingen kan leiden.

Zaagkettingolie

• Zaagkettingolie moet een goede hechting aan de motorzaagketting en tevens goede vloeie eigenschappen hebben, of het nu een warmer zomer of een koude winter is.
• Als fabrikant van motorkettingzagen hebben wij een optimale zaagkettingolie ontwikkeld die door zich plantaardige basis bovendien biologisch afbreekbaar is. Wij raden het gebruik van onsze olie aan voor zowel een maximale levensduur van de motorzaagketting als voor behoud van het milieu.
• Als onsze zaagkettingolie Niet verkrijgbaar is, bevelen wij gewone zaagkettingolie aan.
  In gebieden waar olie speciaal bedoeld voor het smeren van zaagkettingen Niet verkrijgbaar is, kan transmissieolie EP 90 worden gebruikt.
• Gebruik nooit afvalolie! Deze is schadelijk voor zowel uzelf, de machine als het milieu.

Kettingolie bijvullen

De oliepomp worden in de fabriek zo afgesteld dat hij voldoet aan de meeste smeerbehoeften. Een volle olietank is dan voldoende voor ongeveer de helft van de tijd dat een volle tank benzine meegaat. Controleer waarom regelmatin die hoeveelheid olie in de olietank om beschadigingen te voorkomen aan zaagketting en

zaagblad die kuren ontstaan door acheterwege gelaten smering.

Olie bijvullen

• Open het deksel aan de bovenkant van het zaagbladhoofd

Vul bij met Husqvarna zaagkettingolie.
Doe het deksel wee dericht.

Controle van de kettingsmering

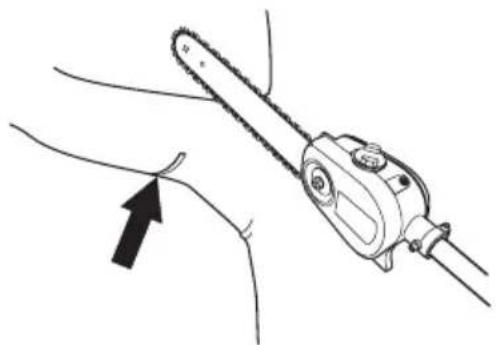

Controleer bij elke tankbeurt de kettingsmering. Hou de zaagbladpunt op ca. 20 cm (8 duim) op een vastlicht voorwerp gericht. Na 1 minuut draaien met 3/4 gas gehen, moet er een duidelijke olierand te zien zijn op het lichte voorwerp.

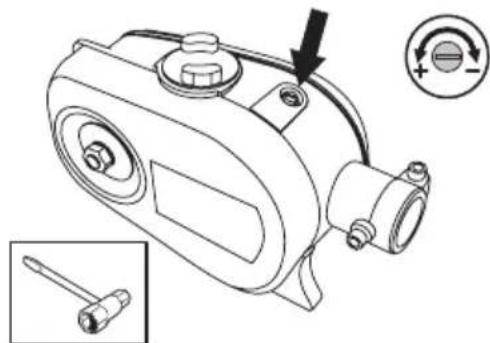

Afstellen van de kettingsmering

Bij het zagen van droge of harde houtsoorten kan het nodig+zijn om extra te smeren.Draai de stelschroef met de wijzers van de klok mee om de olietoevoer te verhogen.Houd er rekening mee dat het olieverbruik hierdoor za toenemen; controller het oliepeil in de tank

regelmatig. Draai de stelschroef gegen de klok in om de olietoevoer te verlagen.

1 Controller of het kettingoliekanaal van het zaagblad open is. Maak schoon indien nodig.

2 Controller of het smeerkanaal van het versnellingshuis schoon is. Maak schoon indien nodig.
3 Controller of het neuswiel van het zaagbladlicht loopt. Als de kettingsmering Niet functioneert nadat u bovenstaande controlepunten bent langsgelopen, moet u contact opnemen met uw serviceworkplaats.

Slijtagecontrole van desnijuitrusting

Ketting

Controleer de ketting dagelijks:

VEILIGHEIDSINSTRUCTIES

• Of er zichbarea barsten in klinken en schakels zijn.

tudias van de zaagblandes ophoudt, wa de kenting mis voloefende gestrok.

• Of de ketring srintf is.
  Of minken en schakels abnormaal vesleteen zijn.
  We rader aan eo nleowe zaakerting te gebouken om
  de slijtage van de leering die u gebrakr te comroleren.
  Warneer de lengte van de sijtanden slechts 4 mm
  bedraag, is die ketting versluten en moes ze verrangen

Vueeen zang lang mcagelijke heversahur mert het zaagblad

eike tag amgeidraid worden.

Kettingaandrijftandwiel

WAARSCHWING! Het ghehnik van
1 detecte suntrnstng k

Veiligheidsinstructures bij gebruik van de stoksnoeizaag

Controler regelmatg het slijtagenweau van het

kertingaandrif-tandwiel. Vervang het als het abnormal

versreten is,

Zaagblad

WAARSCHWING!De laaie
e 1
wighheidsnprcties gend dae.
haue de machine nort gebruien.

Gorrodchp. Raak het gredschap niet

aannnne nnnnne ennnnne

1 Neem de gebruksaanwijng grondig door en

uiik de machine nier voor u alles duidelijk heeft

open.

soonlijke hescherming

Conrolee regelmatg:

-Ofcrbaarnzir agd hutrenziiden xag het zaagblad.
Vijl werg indien nodig.
-Of de zaagblandgroef abonmaal verslees is, Yeryang
het zaagbld indien nodig

VEILIGHEIDSINSTRUCTIES

• Gebruik alkijd laarzen en overige uitrusting zoals beschreiben in het hoofdstuk Persoonlijke beschermingsuitrusting in de gebruiksaanwijzing van de machine.
• Gebruik stevige antisliplaarzen.
  Draag altijd werkkleding en een stevige lange broek.
  Draag nooit wijde kleding of loshangende sieraden.
  Zorg ervoor dat uwহniet lager dan uw schouders hangt.

Veiligheidsvoorschriften voor uw omgeving

• Laat nooit kinderen de machine gebruiken.
• Let erop datijdens de werkzaamheden niemand binnen een straal van 15 meter komt.
• Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.
• Werk nooit op een ladder, stoel of andere verhoging die nicht stevig vast staat.

Veiligheidsvoorschriften tijdens het werk

• Let erop dat uijdens het werkken algijd op een veilige en stabiele ondergrond staat.
  Houd de machine alteijd met beiden handen vast. Houd de machine rechts van uw lichaam. Bevestig de machine aan het ophangoog van het draagstel

• Gebruik uwrechterland om de gashendel te bedieren.

Zorg ervoor dat uw handen en voeten nicht bij de snijuitrusting komen als de motor draait.
- Wanner u de motor hebt afgezet, moet u uw handen en voeten uit de buurt van de snijuitrusting houden tot ze helemaal gestopt is.
- Pas op voor stukjes tak dieijdens het snoeien weggeslingerd+kunnen worden.
Leg de machine altijd op de grond als u er nicht mee werk. Zorg ervoor dat de motor is uitgeschakeld wanner de machine op de grond is geplaatst.
- Controller het werkgebied op vreeimde voorwerpen, zoals elektriciteitskabels, dieren etc. of andere voorwerpen die de zaaguitrusting hunnen beschaden, zoals metalen voorwerpen.
- Controller het werkgebied op vreeemde voorwerpen, zoals elektriciteitskabels, dieren etc. of andere voorwerpen die de zaaguitrusting hunnen beschaden, zoals metalen voorwerpen.
- Als er een voorwerp geraakt wordt of er trillingen ontstaan, moet u de machine stoppen. Haal de bougiekabel van de bougie. Controller of de machine Niet beschadigd is. Repareer eventuele beschadigingen.
- Mocht erijdens de werkzaamheden ie's vast komen zitten in de snijuitrusting moet u de motor uitzetten en wachten hij helemaal gestopt is voordat u de snijuitrusting schoonmaakt.

Veiligheidsvoorschriften na het voltooien van de werkzaamheden

• De transportbescherming moet als op de snijuitrusting geplaatst worden als de machine nicht worden gezebuilt.
• De transportbescherming van de snijuitrusting moet tijdens vervoer of opslag van de machine alsijd aangebracht zich.
• Voor reinigen, repareren of inspectoren moet u erop letten dat de snijuitrusting gestopt is. Haal de startkabel van de bougie.

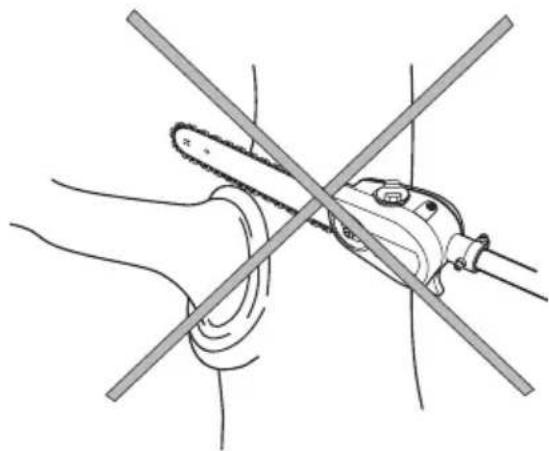

• Gebruik algid sterke handschoenen wanner u de snijuitrusting repareert. Ze is erg scherp en kan makkelijk snijwonden veroorzaken.

• Bewaar de machine buiten het bereik van kinderen.
• Gebruik bij reparatie alleen originele reserveonderdelen.

VEILIGHEIDSINSTRUCTIES

Zet de machine vast tijdens transport.
- Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van stalling.

Basistechniek

• Hou de machine zo zich möglichk bij uw lichaam voor de Beste balans.

Zorg ervoor dat de punt de grond Niet raakt.
- Forceer het werk Niet, maar ga wel zo snel dat alle gesnoeide takken een gelijkmatig oppervlak krijgen.
- Laat na elke stap van het werkproces de motor stationair draaien. Als de motor langdurig op volte toeren draait zonder dat hij belast worden kan dit tot ernstige beschadigingen van de motor leiden.
- Werk altijd met vol gas.

WAARSCHUWING! Ga nooitrecht onder de tak staan die afgezaagd worden. Dit kan ernstige of zelfs levensbedreigende personlijk verwondingen veroorzaken.

Neem große voorzichtigheid in acht bij het werkden in de buurt van elektrische luchtleidingen. Maar beneden vallende takken hun kortsluiting veroorzaken.

WAARSCHUWING! Neem de geldende veiligheidsregels in acht voor het werken in de nabijheid van elektrische luchtleidingen.

WAARSCHUWING! Deze machine is nicht elektrisch geisoleerd. Wanner de machine in contact kommt met of in de buurt kommt van stroomvoerende leidingen kan dit leiden tot dodelijkke ongelukken of ernstig persoonlijk letsel. Elektriciteit kan door een zogenaamde spanningsboog van het ene maar het andere punt geleid worden. Hoe hoger de spanning is, des te langer de weg waarover de elektriciteit geleid kan worden. Elektriciteit kan ook door takken of andere voorwerpen geleid worden, vooral als.Deze nat+zijn.Hou altijd minimaal 10m afstand+tussen de machine en een leiding waarop spanning staat en/of voorwerpen die daarmee in contact staan. Wanner u toch met een kortere veriligheidsafstand moet werken, moet u altijd contact opnemen met de desbeteffende energiaaatschappij om ervoor te zorgen dat de spanning uit staat voordat u uw werkzaamheden begint.

WAARSCHUWING! De machine heeft een große reikwijdte. Zorg ervoor dat mensen en dieren nichtDICter dan 15m bij u komen wonneer de machine loopt.

• Zoek de juiste positie in verhouding tot de tak zodat de snede indien möglichk 90^ worden ten opzichte van de tak.

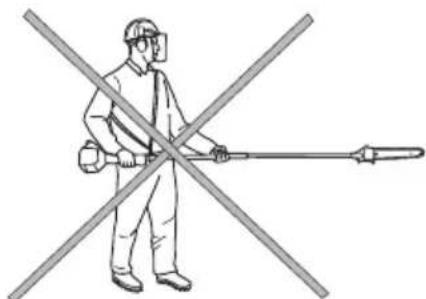

Werk nicht met de steelrecht voor u (zoals bij een vislat), omdat het gewicht van de snijuitrusting dan als zwaarder ervaren worden.

Zaag krachtige takken in stukken af zodat u makkelijker controle hebt over de plek waar ze terechtkommen. OPGELET! Wees u ervan bewust dat

VEILIGHEIDSINSTRUCTIES

de afgezaagde tak op de gebruiker kan vallen wonneer de tak op de grond valt.

• Zaag nooit in de knoest van een tak,ondat deze degenezig versnelt en rotting tegengaat!

• Gebruik de aanslag van het zaaghoofd om tijdens het zagen steun te krijgen van de tak. Op deze manier voorkomt u dat de snijuitrusting op de tak "springt".

Maak ter ontlasting een snede aan de onderzijde van de tak voordat u de tak afzaagt. Op die manier worden voorkomen dat de schors van de boom aftcheurt, wat kan leiden tot moeilijk te genezen en blijvende beschadigingen aan deBoom. De zaagsnede mag Niet dieper zich dan 1/3 van de dikte van de tak om vastzagen te voorkomen. Haal de snijuitrusting algtd

uit de tak terwijl de ketting draait om te voorkomen dat de snijuitrusting vastgeklemd raakt.

• Gebruik een draagstel om het hanteren van de machine te vereenvoudigen en de zwaarte te verminderen.
• Zorg ervoor dat u stevig staat en dat u kurz werken zonder gehinderd te worden door takken, stenen en bomen.

WAARSCHUWING! Geef nooit gas zonder dat u volledige controle over de snijuitrusting heb!.

MONTEREN

Monteren van snijhoofd

Draai de schroef op de zaagkop los. (A)
- Monteer het snijhoofd zo op de steel dat de bout (A)recht voor het gat in de steel komt, zoals op de tekening.

• Draai schroef A met de hand vast. Zorg ervoor dat schroef A in het gat van de steel past.
  Draai bout A vast.
  Draai bout B vast.

N.B.! Let goed op dat de aandrijfas op de steel in de uitsparing op het snijhoofd valt.

Monteren van zaagblad en hetting

• Verwijder de zaagbladmoer en haal de schermkap weg.
• Monteer het zaagblad over de zaagbladbout. Plaats het zaagblad in de achterste stand. Plaats de ketting over het kettingaandrijftandwiel en in de zaagbladgroef. Begin aan de bovenkant van het zaagblad.
• Controller of de randen van de motorzaagschakels op de bovenkant van het zaagblad maar voren zijn gericht.
• Monteer het deksel en lokaliserer de kettingafstelpen (A) in de opening van het zaagblad. Controller of de aandrijfschakels van de ketting op het aandriiftandwiel (B) passen en of de ketting juist in de groef van het zaagblad (C) zit. Draai de zaagbladmoer met uw vingers vast.

• Span de ketting door met behulp van de combisleutel de kettingsponschroef met de klok mee te schroeven.

De ketting moet aangespannen worden tot ze nicht langer slap hangt aan de onderkant van het zaagblad.

• De ketting is juist gespannen wanner ze nicht langer slap hangt aan de onderkant van het zaagblad en toch gemakkelijk met de hand kan worden voortbewogen. Hou de tip van het blad omhoog en draai de zaagbladmoeren met de combisleutel vast.

• Op een neue ketting要去 het wettingspanning vaak gecontroleerd worden tot de ketting goed "ingelopen" is. Controleer regelmatig de kettingspanning. Correct aangespannen kettingen geen goede bedrijfsprestaties en hebben een lange levensduur.

Monteren van ophangoog

Het ophangoog worden gemonteerd:tussen het achechterste handvat en het loophandvat. Plaats het ophangoog zo dat de machine in balans is en prettig om mee te werken. Ophanghaak draagstel

(24 mm)

MONTEREN

Ophanghaak draagstel

(1")

Op maat makev van draagstel

Het draagstel moet alsijd in combinatie met de machine gebruikt worden om optimale controle over de machine te krijgen en om het risico van vermoeidheid in armen en rug te verminderen.

• Doe het draagstel om.
  Haak de machine aan de ophanghaak van het draagstel.
  Stel de lenghte van het draagstel zo af dat de ophanghaak ongeveer ter hoogte van uw rechterheup hangt.

Controle voor het starten

• Inspector de werkomgeving. Verwijder voorwerpen die weggeslingerd+kennen worden.
• Controller de snijuitrusting. Gebruik nooit botte, gebarsten of beschadigde uitrusting.

• Controller of de machine volledig bedrijfsklaar is. Controller of alle moeren en bouteen goed vastgedraaid zich.
  Zorg ervoor dat de ketting goed gesmeerd is. Zie de aanwijzingen in het hoofdstuk Smeren van snijuitrusting.

• Controller of de snijuitrusting altijd stopt, wanner der motor stationair loopt.

• Gebruik de machine alleen voor het beoogde doel.
  Zorg ervoor dat handvatten en veiligheidsvoorziening in orde zich. Gebruik nooit een machine waarvan een onderdeel mist, of waaraan wijzigingen zich aangebracht in afwijking van de specificaties.

TECHNISCHE GEGEVENS

Technische gegevens

Technische gegevens	Zaaghulpstuk PAX1100	Zaaghulpstuk PAX730
Smeersystem
Inhoud olietank, liter 0,15 0,15
Gewicht
Gewicht zonder zaagkettingolie en snijuitrusting, kg 1,4 1,3
Lawaai-emissie(zie opm. 1)
Geluidsvermogenniveau op maximumtoerental (in overeenstemming met EN ISO 22868), dB (A)	111 112
Geluidsvermogen, gegardeerd dB(A) 113 114
Geluidsniveau(zie opm. 2)
Equivalent geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens EN ISO 11680 en ISO 22868, dB(A):
Uitgerust met goedgekeurde accessoire (origineel) 95 97
Trillingsniveau(zie opm. 3)
Trillingsniveauaus in handvat, gemeten volgens EN ISO 22867, m/s2
Uitgerust met goedgekeurde accessoire (origineel), links/rechts 3,2/3,8	4,1/4,7

Opm. 1: De gerapporteerde gegevens voor het geluidsuitgangsiveau vertonen een typische spreiding (standaardafwijking) van 2 dB(A).
Opm. 2: De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1 dB(A).
Opm. 3: De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1m / s^2

Zaagblad- en hettingcombinations

De onderstaande combinaties zijn CE-typegoedgekeurd.

Zaagblad Ketting
Lengte, duim Steek,	duim Spoorbreds,	mm Type		Lengte, aandrijfschakels (stuks)
10 3/8 1,3 Husqvarna	H37 40
12 3/8 1,3 Husqvarna	H37 45

xx inch/mm	∅ inch/mm				inch/mm
37	5/32 / 4.0	80°	30°	0°	0.025/0.65	——	5796536-01

EG-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel. [phone], verklaren dat de hulpstukken voor stoksnoeizagen PAX1100 en PAX730 met serienummers van 2018 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer), voldoen aan de eisen die in de RICHTLIJN VAN DE RAAD zijn opgenomen:

van 17 mei 2006 "betreffende machines" 2006/42/EG.

De volgende normen zijn van toepassing: EN ISO 12100:2010, ISO 11680-1:2011

Aangemelde instantie: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft een EG-typecontrole uitgevoerd volgens articlel 12, punt 3b, van de machinerichtlijn (2006/42/EG). De certificaten van de EG-typecontrole volgens bijlage VI hebben nummer: 0404/17/2492

Per Gustafsson, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

Originalanweisungen

Originele instructies

1159662-20
