Type de produit	Support écran plat inclinable
Marque	Kanto
Modèle	PX720
Charge maximale	68 kg (150 lb)
Compatibilité téléviseurs	Jusqu'à 65 pouces (estimation) et 68 kg
Norme VESA	Compatible VESA (trous de vis en carré ou rectangle)
Matériau	Acier (estimation)
Types de mur supportés	Montants bois ou béton/brique d'au moins 4" d'épaisseur
Outils nécessaires	Détecteur de montants, foret à bois ou maçonnerie, marteau, niveau
Réglages possibles	Inclinaison et nivellement après installation
Gestion des câbles	Oui (intégrée)
Entretoises fournies	3 épaisseurs pour téléviseurs incurvés ou à dos irrégulier
Garantie	Limitée 5 ans pour l'acheteur initial
Entretien et nettoyage	Chiffon doux et sec, pas de produits abrasifs
Sécurité	Ne pas dépasser la charge max de 68 kg ; mur doit supporter 5 fois le poids total
Pièces détachées et réparabilité	Vis et entretoises disponibles ; contacter Kanto pour pièces de rechange

FOIRE AUX QUESTIONS - PX720 Kanto

Quel est le poids maximal supporté par le support Kanto PX720 ?

Le poids maximal est de 150 lb (68 kg). Ne jamais dépasser cette charge pour éviter tout risque d'instabilité ou de blessure.

Quels types de murs sont compatibles avec le support PX720 ?

Le support est conçu pour les murs à montants de bois (wood stud) et les murs en béton ou brique d'au moins 4 pouces d'épaisseur. Les murs en montants d'acier ou en blocs de béton ne sont pas recommandés.

Comment choisir les bonnes vis et entretoises pour mon téléviseur ?

Référez-vous au guide de sélection fourni. Utilisez les vis correspondant aux pas de vis de votre téléviseur (A-G) et ajoutez des entretoises si nécessaire pour les téléviseurs incurvés ou à dos irrégulier.

Puis-je installer le support moi-même ou dois-je faire appel à un professionnel ?

L'installation peut être réalisée par un bricoleur averti. Cependant, en cas de doute sur la solidité du mur ou les compétences, il est fortement recommandé de consulter un installateur qualifié.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de montants, d'une perceuse avec foret à bois ou à maçonnerie, d'un marteau, d'un niveau à bulle et de clés adaptées.

Le support est-il compatible avec un téléviseur incurvé ?

Oui, grâce aux entretoises de différentes épaisseurs fournies (3 types) qui compensent les irrégularités du dos du téléviseur.

Comment niveler le téléviseur après l'installation ?

Le support dispose de réglages de nivellement (étape 7 du manuel). Utilisez un niveau à bulle et ajustez les vis correspondantes jusqu'à ce que le téléviseur soit parfaitement horizontal.

Quelle est la durée de la garantie et comment l'activer ?

La garantie limitée est de 5 ans à compter de l'achat par le premier propriétaire. Conservez la facture originale et contactez Kanto pour toute réclamation.

Puis-je utiliser le support sur un mur en placoplâtre (drywall) ?

Oui, à condition de fixer la plaque murale dans des montants en bois derrière le placoplâtre. Utilisez un détecteur de montants pour localiser les montants.

Comment gérer les câbles une fois le téléviseur installé ?

Le support intègre un système de gestion des câbles permettant de dissimuler les fils le long du bras. Suivez les instructions à l'étape 9 du manuel pour un aspect propre.

MODE D'EMPLOI PX720 Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrect, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

Attention

Le poids de chargement maximal est de 150 lb (68 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec des produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Regarder la vidéo d'installation en ligne à:

Wood stud wall Mur de montant en bois Pared de vigas de madera Stud Finder Détecteur de montant Detector de vigas

Forets à bois

Concrete wall Mur en béton Muro de concreto Hammer Marteau Martillo

Forets de maçonnerie

1. Choisissez les écrous et entretoises de téléviseur
2. Choisissez les entretoises pour téléviseurs irrégulières
3. Attachez les équerres de téléviseur
4. Retirez les couvercles
5. Montez l'ensemble de plaque murale
6. Attachez et sécurisez le téléviseur
7. Nivellez le téléviseur

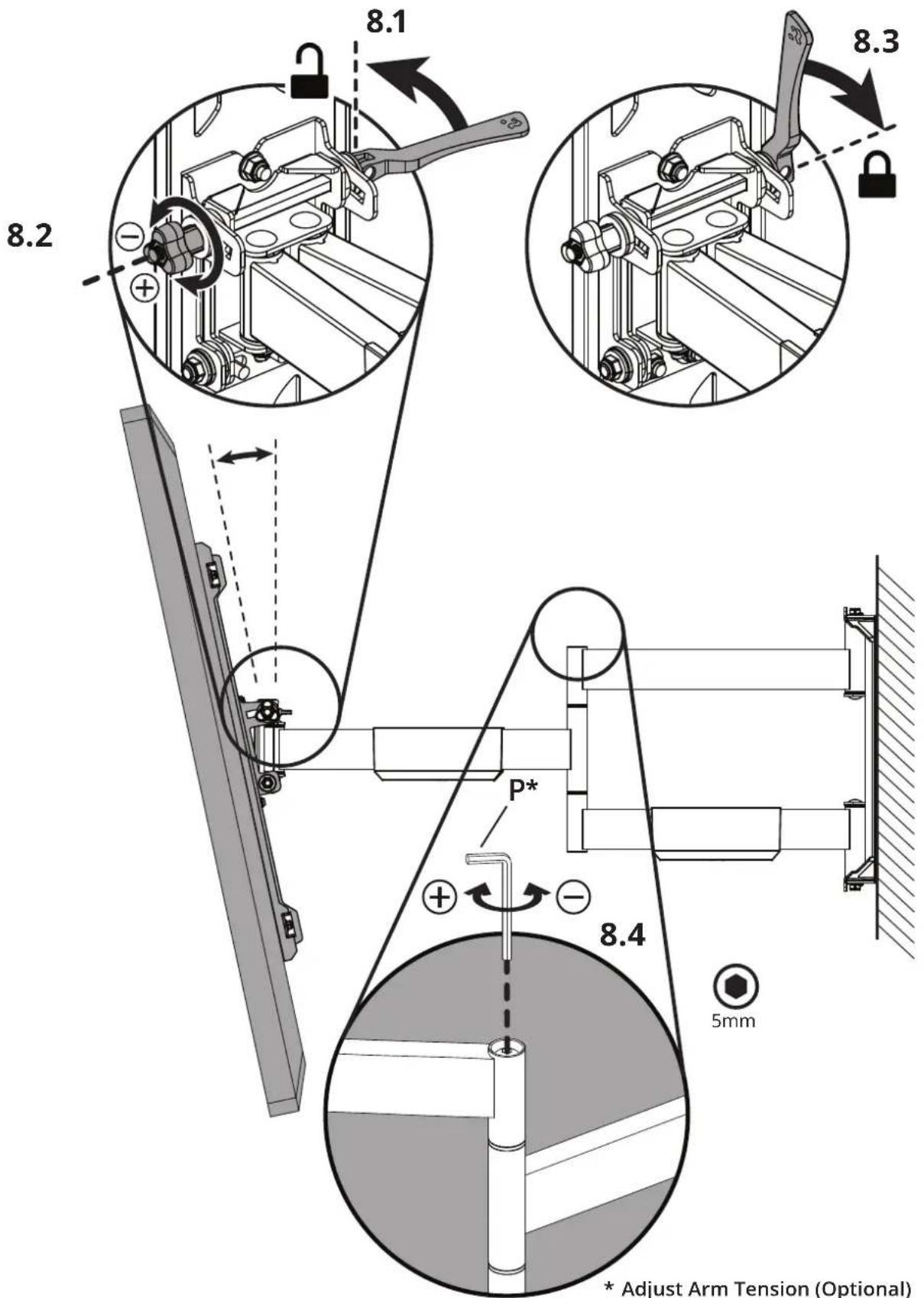

8. Finalisez les ajustements
9. Gérez les câbles

IMPORTANT!: Veuillez lire ce document avant de procéder à assembler.

1.1 A-g choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera à choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le reste des vis ne sera pas utilisé.

1.2 H-j choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 3 épaisseurs différentes pour permettre l'utilisation de ce support avec des téléviseurs incurvés, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attachez les équerres de téléviseur

AVERTISSEMENT

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Utilisez les trous et les fentes qui conviennent avec le modèle VESA de votre téléviseur.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et la préférence personnelle.

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les avertissements de précaution en bas de la page deux. Serrez les vis tire-fond (N) jusqu'à ce que la plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire-fond (N). Chaque vis tire-fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

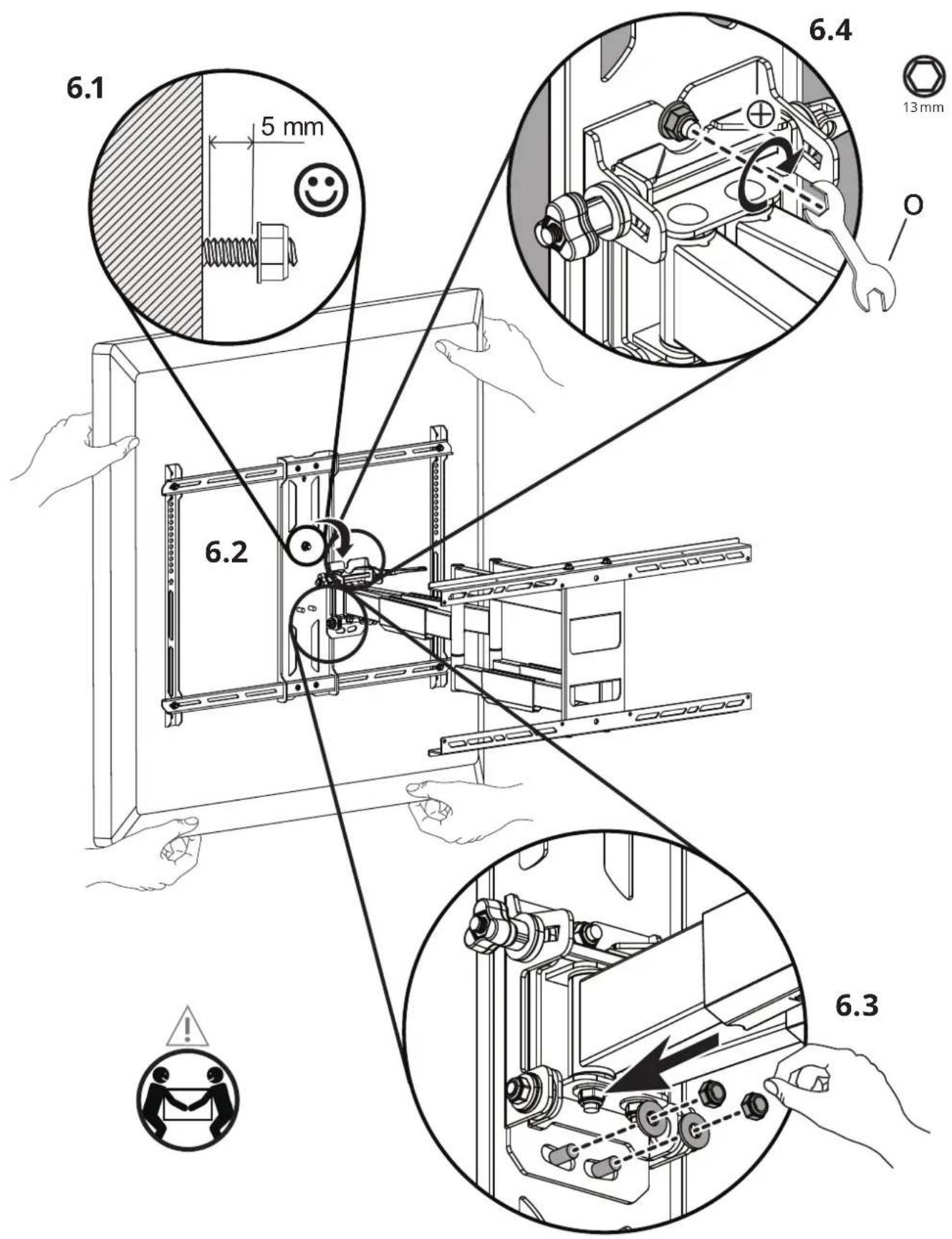

6.1 5 mm 6.2 6.4 13mm 6.3

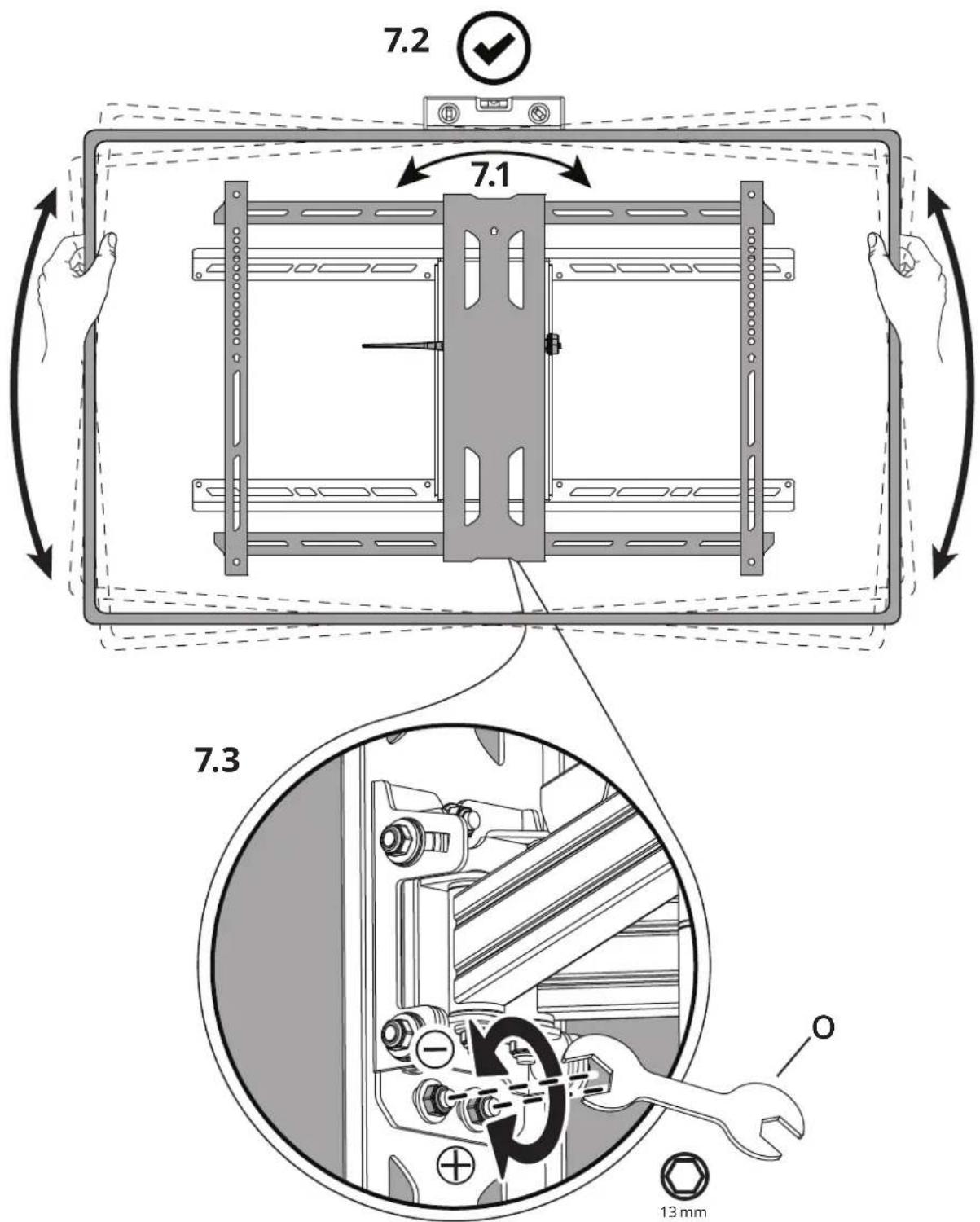

Nivellez le téléviseur

7.2 7.1 7.3 13 mm

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenue. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
