T3760 - Support écran plat Kanto - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de support	Support mural pour écran plat
Compatibilité d'écran	Écrans plats de 32 à 70 pouces
Capacité de charge	Jusqu'à 45 kg
Norme VESA	Compatible avec les normes VESA 200x200 à 600x400
Angle d'inclinaison	Inclinaison de 15 degrés vers le bas
Matériaux	Acier robuste avec finition en poudre
Installation	Installation facile avec matériel inclus
Dimensions du produit	Dimensions compactes pour un montage discret
Maintenance	Vérifier régulièrement les vis et la stabilité du support
Sécurité	Assurez-vous que le mur est capable de supporter le poids du support et de l'écran
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - T3760 Kanto

Comment installer le support Kanto T3760 sur un mur ?

Pour installer le support Kanto T3760, commencez par localiser les montants dans le mur à l'aide d'un détecteur de montant. Utilisez les vis fournies pour fixer le support au mur, en vous assurant qu'il est de niveau avant de serrer complètement les vis.

Quelle est la capacité de poids maximum du Kanto T3760 ?

Le support Kanto T3760 peut supporter des écrans allant jusqu'à 27 kg.

Est-ce que le Kanto T3760 est compatible avec tous les modèles de téléviseurs ?

Le Kanto T3760 est compatible avec les téléviseurs ayant un motif de fixation VESA de 200 x 200 mm à 600 x 400 mm.

Comment ajuster l'inclinaison du support Kanto T3760 ?

Pour ajuster l'inclinaison, dévissez légèrement les vis d'inclinaison situées à l'arrière du support, réglez l'angle souhaité, puis resserrez les vis pour maintenir la position.

Le Kanto T3760 permet-il de faire pivoter l'écran ?

Non, le Kanto T3760 ne permet pas de pivoter l'écran. Il est conçu pour une installation fixe avec une inclinaison réglable.

Comment nettoyer le support Kanto T3760 ?

Pour nettoyer le support, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Où puis-je trouver le manuel d'utilisation du Kanto T3760 ?

Le manuel d'utilisation peut être téléchargé directement depuis le site web de Kanto dans la section support ou documentation.

MODE D'EMPLOI T3760 Kanto

Matériel et pièces fournies.... 3

Installation – Étape 1.... 4

Installation - Étape 2.... 5

Installation – Étapes 3 à 4....6

Installation - Étapes 5 à 6.... 7

Autres produits Kanto. 8

Garantíe 8

Merci d'avoir choisi les systèmes de montage mural Kanto AV. Le T3760 est conçu pour le montage de TV à écran plat d'un poids allant jusqu'à 150 livres (68 kg) à moins de 2" de votre mur. Cette fixation inclinera votre téléviseur de +10° / -5°.

Lisez ces instructions entièrement avant d'installer cette fixation. Si vous ne comprenez pas ces indications, ou que vous avez des doutes concernant la sécurité de l'installation, veuillez consulter un contractant d'installation qualifié pour installer cette fixation. Assurez-vous qu'il n'y ait aucune pièce manquante ou défectueuse. N'utilisez pas les pièces défectueuses. Si vous n'êtes pas sûr que la pièce soit défectueuse, appelez les systèmes AV Kanto directement au 1-888-848-2643 ou à [e-mail]. Les systèmes AV Kanto ne peuvent être tenus responsables pour les dégâts matériels ou blessures physiques causées par une fixation incorrecte, un assemblage ou un soulèvement incorrect ou une utilisation incorrecte de ce produit.

Ce produit ne doit pas être monté sur un mur à poutre métallique ou à bloc de cendre. Consultez un contractant d'installation qualifié si vous n'êtes pas sûr du type de mur que vous avez. Nous faisons tous les efforts nécessaires pour faire en sorte que toutes les pièces soient inclues. Si une pièce venait à manquer, veuillez appeler les systèmes AV Kanto directement au 1-888-848-2643 ou à [e-mail].

Regarder la vidéo d'installation en ligne à: www.kantoliving.com

Précaution

Le poids maximum en charge est de 150 livres (68 kg). Ce montage mural est conçu dans le but d'une utilisation avec le poids maximal indiqué. L'utilisation avec des produits plus lourds que le poids maximal indiqué peut engendrer une instabilité occasionnant de possibles blessures. Taille de la TV recommandée : de 37 à 70 pouces.

Précaution

Le mur sur lequel vous envisagez d'installer la fixation Kanto doit être en mesure de supporter plus de 5 fois le poids du téléviseur et de la fixation murale combinés. N'utilisez pas ce produit pour une fin autre que celle de fixer un téléviseur à écran plat sur une surface verticale comme décrit dans ce manuel. Une installation incorrecte peut causer des dégâts à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur un mur à poutre métallique, un mur à bloc de cendre ou un vieux mur en béton. Consultez un contractant d'installation qualifié si vous n'êtes pas sûr du type de mur que vous avez.

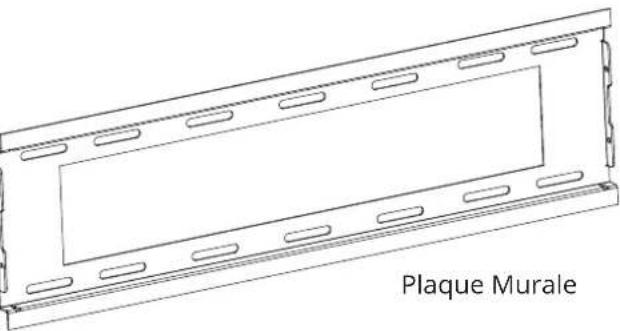

Matériel et les pièces fournies

M : Cheville d'ancrage pour béton

N: Boulon M5 x 10mm

kanto²³ x2

O: Embout en Plastique

P: Support TV à Quick-Lock

Outils nécessaires

• Forets à bois 3/16"
• Forets de maçonnerie 7/16" (pour l'installation sur du béton)
• Jeu de douilles

• Tournevis Phillips • Marteau (pour l'installation sur du béton) • Niveau de menuisier • Détecteur de montant

Étape 1: attacher les supports de téléviseur

Il y a une grande variété de téléviseurs disponibles offrant un assortiment de tailles de boulons. Nous fournissons une sélection de boulons de fixation pour s'adapter à la plupart des téléviseurs. Si vous avez des préoccupations au sujet de ce matériel de montage ou de l'installation, appelez-nous directement au 1-888-848-2643 ou par courriel à [e-mail].

Étape 1.1 sélectionnez la boulon de taille correcte

Kanto offre 3 diamètres de boulons (métriques tailles M5, M6 et M8) en différentes longueurs.

Pièces: A, B, C, D, E, F ou G.

Sélectionnez le diamètre de boulon correct et vissez à main dans le dos du téléviseur afin de déterminer la longueur correcte.

Utilisez la rondelle (H) pour les boulons A-D (tailles M5 et M6). La rondelle fonctionnera pour ces deux tailles de boulon. La rondelle n'est pas nécessaire pour les

boulons de taille M8 (E, F & G). Si votre téléviseur a un dos courbé ou les trous de fixation sont en retrait, vous pouvez utiliser les entretoises (J, K).

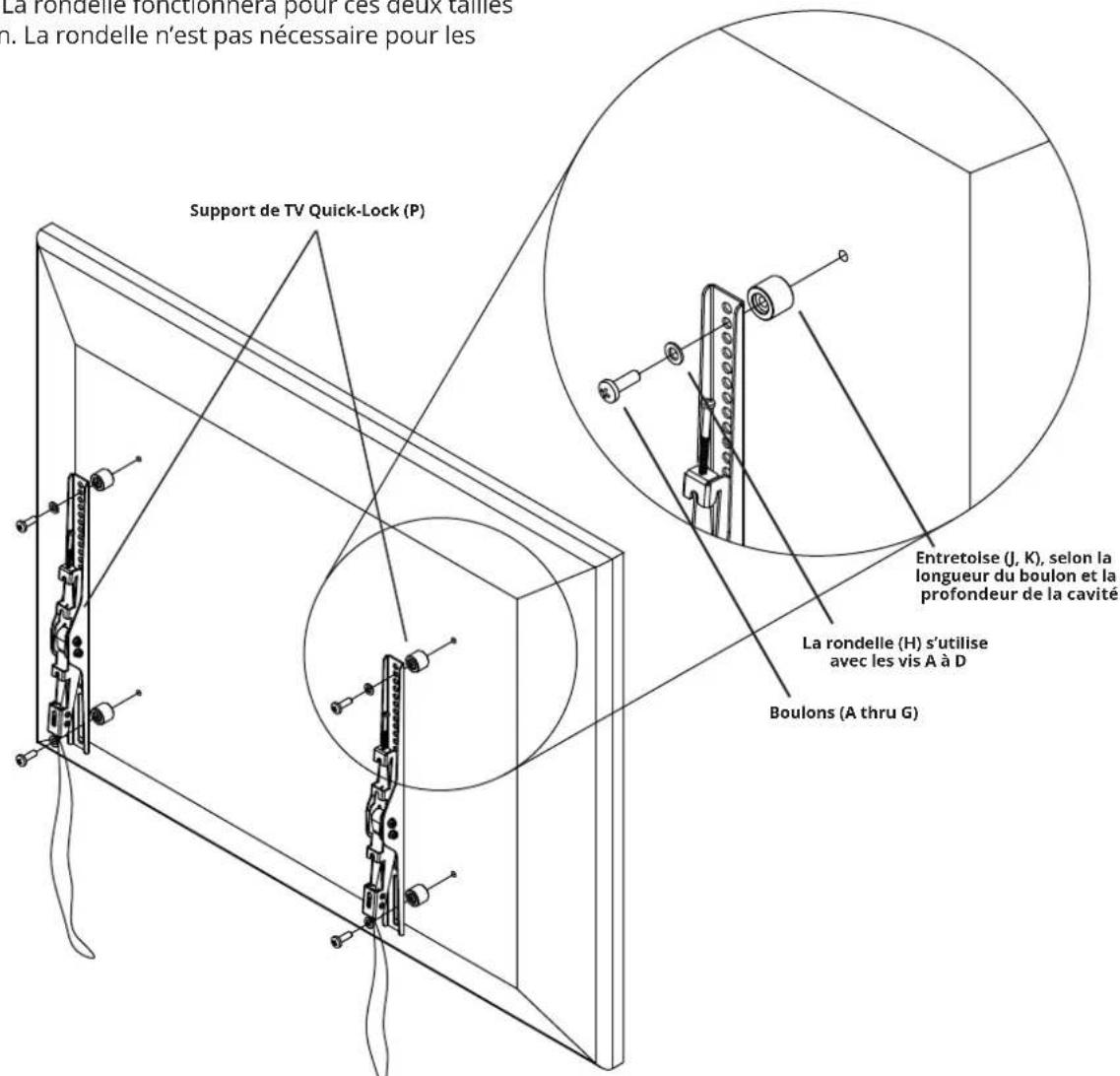

Étape 1.2 accrochez les bras de support TV à l'arrière de la TV.

Maintenant que vous avez choisi la longueur de boulon correcte et les entretoises si nécessaire, il est temps d'accrocher les bras (P) à la TV, comme représenté sur le Diagramme A.

La rondelle fonctionnera pour ces deux tailles n. La rondelle n'est pas nécessaire pour les Support de TV Quick-Lock (P) Entretolse (J, K), selon la longueur du boulon et la profondeur de la cavité La rondelle (H) s'utilise avec les vis A à D Boulons (A thru G)

Diagramme A

Avertissement

Ne serrez jamais excessivement une vis à l'arrière de votre téléviseur à écran plat.

Ne couchez pas le téléviseur l'écran vers le bas sur son revêtement de verre. Utilisez un mur ou un pied de téléviseur.

Étape 2: monter la plaque murale

Fixez les deux embouts en plastique (O) à la plaque murale.

Mur à montant en bois

Le plaque murale doit être montée sur deux montants en bois. Utilisez un détecteur de montant pour localiser les deux montants, en indiquant clairement les extrémités extérieures des montants. Utilisez un long niveau pour vous assurer que les deux trous sont à niveau à la hauteur désirée.

Pré-percez deux trous supérieurs et accrochez la plaque murale au mur à l'aide de 2 tirefonds (L) avec deux rondelles pour tirefonds (I) (voir Diagramme B). Ne pas trop serrer les tirefonds (L). Assurez-vous que la plaque murale soit bien à plat contre la surface du mur. Utilisez la plaque murale en tant que gabarit, pré-percez les deux trous inférieurs et protégez-les en utilisant deux tirefonds (L) et deux rondelles pour tirefonds (I), en prenant soin de ne pas trop serrer.

Mur en brique ou en béton

Utilisez le plaque murale en tant que gabarit, marquez quatre trous à travers les extrémités extérieures du plaque murale à la hauteur désirée. Ajustez la position du plaque murale afin qu’il soit éloigné des joints de mortier, tout en gardant à l’esprit que le montage permet de petits déplacements horizontaux le long du plaque murale. Utilisez un long niveau afin de vous assurer que les quatre trous sont bien à niveau et à la hauteur souhaitée.

Pré-percez quatre trous et insérez un ancrage à béton (M) dans chacun des trous de niveau avec la surface de paroi en béton et pas de niveau avec une surface de revêtement, comme une cloison sèche.

Accrochez la plaque murale en utilisant 4 tirefonds (L) et 4 rondelles de tirefonds (I) (voir Diagramme C). Assurez-vous que la plaque murale soit bien à plat contre la surface du mur. Ne serrez pas trop les vis tire-fonds (L).

Bois

PRÉCAUTION : Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les avertissements de précaution en bas de la page deux. Serrez les vis tire-fond jusqu'à ce que la plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire-fond (L). Chaque vis tire-fond doit être située au centre d'un montant en bois.

PRÉCAUTION : Assurez-vous que le mur en brique ou en béton soit épais au moins de 3,5 pouces. Assurez-vous que la cheville d'ancrage soit complètement au niveau de la surface du béton même s'il y a une autre couche de matériau, comme du Placoplatre. Si le Placoplatre est épais de plus de 5/8 pouce, des vis tire-fond sur mesure doivent être utilisées. Le béton doit avoir une densité minimum de 2000 livres/pouces carré.

Précaution

Lisez cette section attentivement avant d'installer.

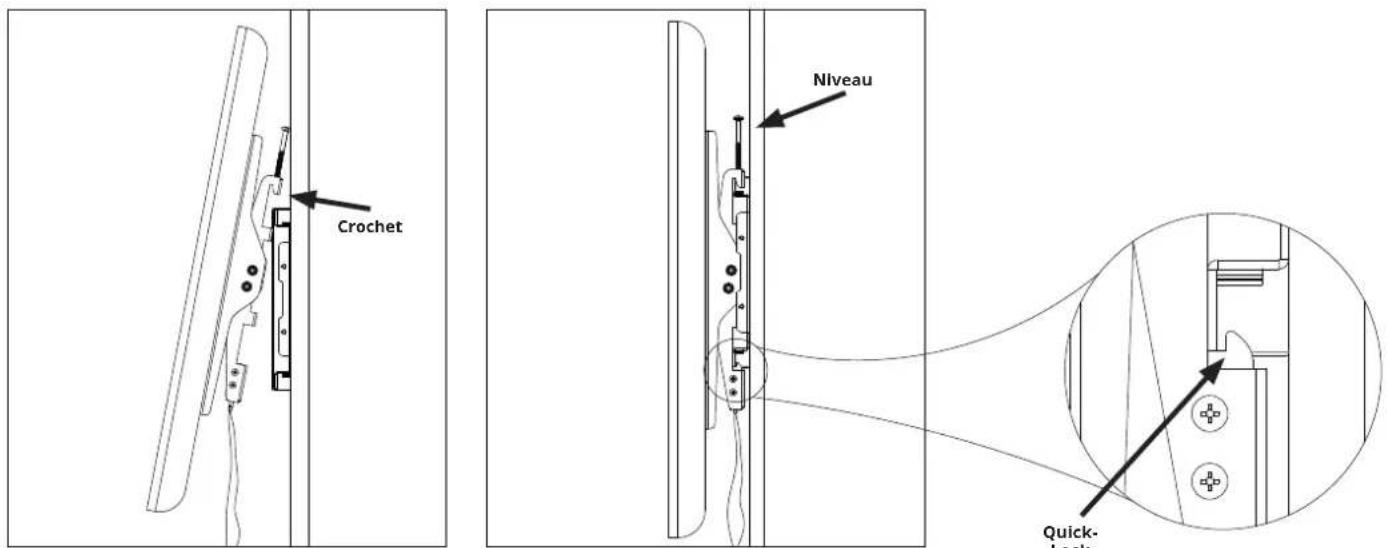

Étape 3: accrocher la TV au plaque murale

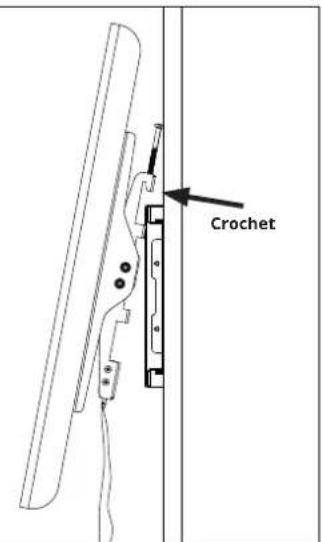

Avec les supports de téléviseur fermement fixés au téléviseur, utilisez deux personnes pour soulever le téléviseur en position et accrochez les supports de téléviseur sur la plaque murale, comme indiqué dans le Diagramme D.

Faites pivoter le bas du téléviseur vers la plaque murale, et le support Quick-Lock se verrouillera en place.

Crochet Niveau Quick- Lock

Crochet

Diagramme D Diagramme E

Niveau Quick- Lock

Étape 4: niveler la télévision

Pour le réglage de niveau mineur, serrez les deux vis du haut à l'aide d'un tournevis Phillips pour assurer que le téléviseur soit niveau, comme indiqué dans le Diagramme E. Vous pouvez avoir besoin de tirer légèrement sur le cordon de libération Quick-Lock pour soulager la pression.

Avertissement

Levez le téléviseur et posez-le sur la plaque murale à deux personnes.

Étape 5: incliner la téléviseur

Votre monture inclinable Kanto dispose d'un système unique, le MagicTilt™, qui est pré-tendu à l'usine. Avec votre téléviseur monté sur la plaque murale, il suffit de basculer le téléviseur à votre angle de vue désiré, entre +10° et -5°, et l'installation est terminée.

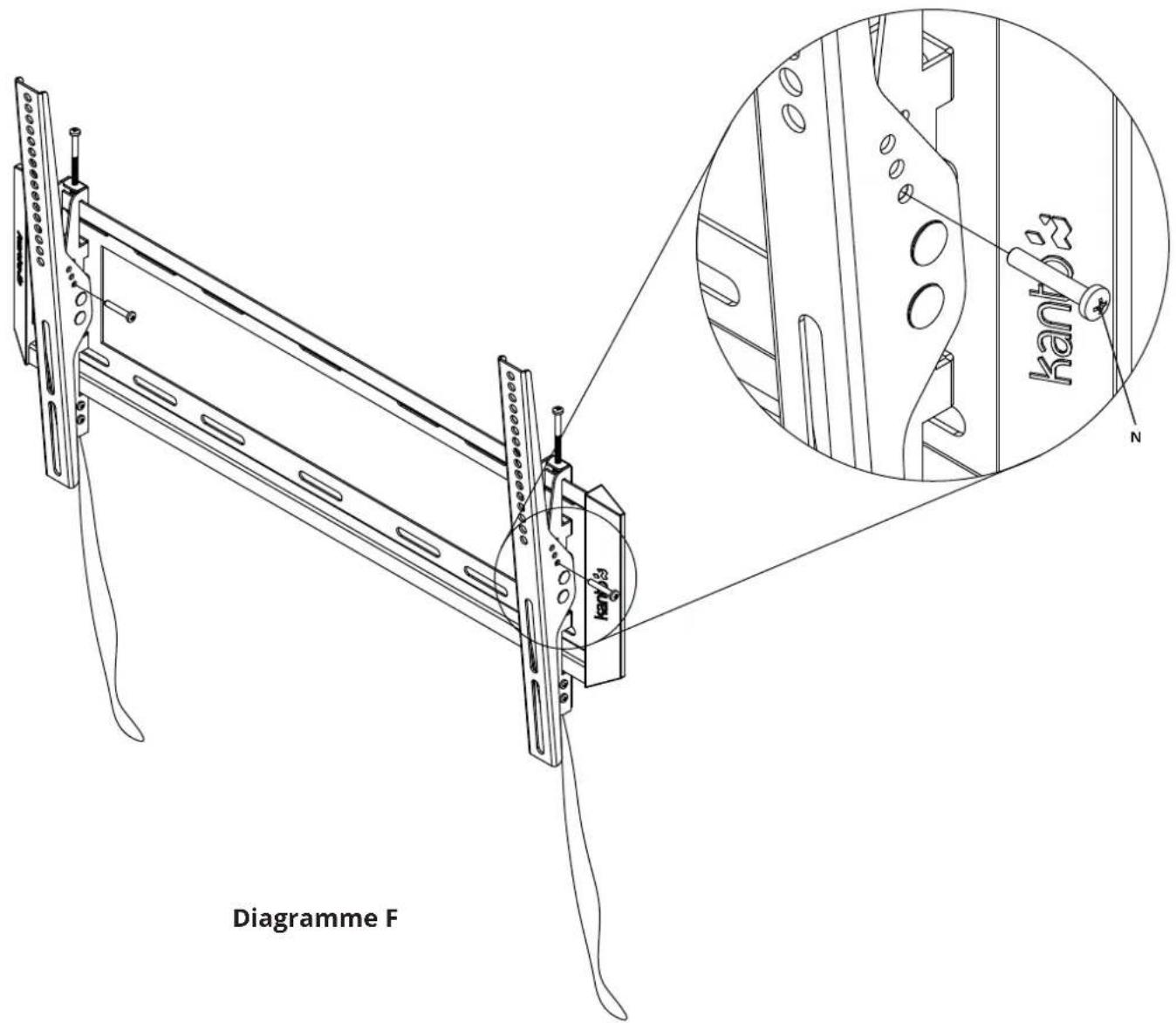

Comme une caractéristique supplémentaire, le T3760 peut être verrouillé en position à trois positions d'inclinaison, comme indiqué dans le Diagramme F. Utilisez les boulons M5 x 10mm (N) fournis pour verrouiller le bras d'inclinaison en place soit à -5°, 0° ou +5°. Les trous de boulons se trouvent sur le côté droit de chaque bras d'inclinaison.

Kanb N Kanb S Diagramme F

Étape 6: retirer le téléviseur

Pour retirer le téléviseur de la plaque murale, tirez sur les cordons pour libérer les mécanismes Quick-Lock™. Utilisez deux personnes pour tirer le bas du téléviseur du mur, et enlevez le téléviseur de la plaque murale.

Découvrez d'autres produits de grande qualité par Kanto!

Haut-parleurs de kanto

• Regardez notre sélection des systèmes de haut-parleur d'étagère et de bureau
• Disponible dans un choix renversant de couleurs
• Visitez kantoaudio.com pour plus!

• Sélection des câbles visuels et sonores • Câbles et têtes blancs attrayants • HDMI, optique, Mini-USB, RCA, USB • Commutateurs, hubs, adaptateurs
• Visitez kantoliving.com

Pour apprendre plus au sujet de tous nos produits, visitez www.kantoliving.com

Kanto Living

@kantoliving

kantoliving

Kanto Living

Kanto Living

Garantie

Garantie Limitée à l'Acheteur Initial

Kanto Distribution Inc. (Kanto) garantit que le matériel qu'il produit est exempt de tout défaut dans les matériaux ou dans la main-d'œuvre pour la période de garantie suivante limitée à : 5 ans pour les pièces et la main-d'œuvre

Si le matériel tombe en panne du fait desdits défauts et que la notification en est faite à Kanto ou un revendeur agréé sous 5 ans à partir de la date de livraison avec comme preuve la facture originale, Kanto réparera ou remplacera, à sa discrétion, le matériel, à condition que le matériel n'ait pas été soumis à un usage incorrect ou une modification de nature mécanique, électrique ou autre. Le matériel qui tombe en panne sous des conditions autres que celles couvertes sera réparé au prix courant des pièces et de la main d'oeuvre concernant la réparation. Ces réparations sont garanties 90 jours à partir du jour de la nouvelle livraison à l'acheteur initial. Cette garantie tient lieu de toute autre garantie explicite ou tacite, y compris sans limitation, toute garantie tacite de qualité marchande ou d'adaptabilité à un but particulier, ces dernières ne pouvant expressément pas faire l'objet d'une renonciation. Les clients seront responsables pour l'obtention d'une autorisation de retour, ainsi que les frais pour retourner des produits à un endroit Kanto ou un dépôt autorisé, trouvé sur le site Web. Si le matériel est couvert selon les dispositions de la garantie ci-dessus, KANTO réparera ou remplacera, et sera responsable de l'expédition de retour au client. S'il vous plaît garder l'emballage original afin que les produits ne soient pas endommagés pendant le transport, et nous vous recommandons d'assurer votre envoi. Si l'équipement fait défaut en dehors des dispositions de la garantie, les clients seront cotés les frais de réparation et d'expédition de retour avant que le travail est effectué.

Les informations dans le manuel de l'utilisateur ont été soigneusement vérifiées et sont réputées exactes. Cependant Kanto n'engage aucune responsabilité pour toute inexactitude pouvant apparaître dans le manuel. Kanto ne sera en aucun cas tenu responsable pour les dégâts directs, indirects, spéciaux ou résultant d'un quelconque défaut ou omission dans ce manuel, même si averti de la possibilité de tels dégâts.
