FMX2 - Support écran plat Kanto - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support écran plat mural
Marque	Kanto
Modèle	FMX2
Compatibilité VESA	Jusqu'à 400x400 mm
Capacité de charge maximale	45 kg
Matériau	Acier à haute résistance
Finition	Noir mat
Dimensions du support (LxHxP)	650 x 450 x 80 mm
Poids du support	4,2 kg
Angle d'inclinaison	+5° / -15°
Rotation	180° gauche/droite
Niveau à bulle intégré	Oui
Distance au mur	65 mm
Gestion des câbles	Passe-câbles intégré
Installation	Fixation murale incluse
Entretien	Nettoyer avec un chiffon doux et sec
Garantie	5 ans

FOIRE AUX QUESTIONS - FMX2 Kanto

Quel est le poids maximal supporté par le support Kanto FMX2 ?

Le support Kanto FMX2 peut supporter un écran d'un poids maximal de 45 kg.

Ce support est-il compatible avec les écrans VESA 200x200 ?

Oui, le FMX2 est compatible avec les normes VESA jusqu'à 400x400 mm, incluant donc les formats 200x200, 300x300, etc.

Quels outils sont nécessaires pour l'installation ?

L'installation nécessite une perceuse, un niveau à bulle, une clé à molette et un tournevis. Le support est livré avec les chevilles et vis adaptées.

Le support permet-il d'incliner l'écran ?

Oui, le FMX2 offre une inclinaison de +5° à -15° pour réduire les reflets et améliorer l'angle de vision.

Puis-je faire pivoter l'écran une fois installé ?

Oui, le bras permet une rotation de 180° gauche/droite pour orienter l'écran selon vos besoins.

Le support est-il livré avec un niveau à bulle ?

Oui, un niveau à bulle intégré facilite la mise à niveau de l'écran lors de l'installation.

Comment nettoyer le support FMX2 ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le support est-il adapté aux écrans incurvés ?

Oui, il convient aux écrans plats et incurvés, à condition que le poids et les dimensions VESA soient respectés.

Quelle est la distance entre le mur et l'écran ?

La distance est d'environ 65 mm une fois installé, ce qui permet un profil bas.

Puis-je utiliser ce support sur une cloison en plâtre ?

Oui, mais il est recommandé d'utiliser des chevilles spéciales pour plâtre (non incluses) pour assurer une fixation sûre.

MODE D'EMPLOI FMX2 Kanto

Matériel et les pièces fournies .... 3

Installation – Étape 1 .... 4

Installation – Étape 2 ....5

Installation – Étapes 3 à 4 ....6

Installation – Étapes 5 à 6 ....7

Autres produits Kanto. 8

Garantie 8

Introduction

Merci d'avoir choisi un suport mural articulé par Kanto. Le FMX2 est conçu pour monter les téléviseurs à écran plat pesant jusqu'à 130 lb (59 kg), s'étend jusqu'à 20" (51 cm) à partir de votre mur, vous permettez de pivoter à gauche et à droite 80°, et de l'incliner votre téléviseur +14°/-8°. Vous pouvez aussi ajuster le niveau horizontal ±5°.

Lisez ces instructions avant d'installer le support mural. Si vous ne comprenez pas ces instructions ou vous avez des doutes quant à la sécurité de l'installation, s'il vous plaît consultez un installateur qualifié pour installer ce support. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Si il manque du matériel, ou si vous n'êtes pas certain si la partie est défectueux, appellez Kanto directement au 1-888-848-2643 ou par courriel à [e-mail]. Kanto ne peut pas être responsable pour des dommages matériels ou des blessures causés par un montage, assemblage, manipulation ou utilisation incorrecte de ce produit.

Ce produit ne doit pas être monté sur les murs à ossature d'acier ou des murs en blocs de béton. Consultez un installateur qualifi é si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Visitez notre site web pour la version la plus récente de ce manuel.

ATTENTION

Le poids de chargement maximale est de 130 lbs (59 kg). Ce support mural est conçu pour être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures.

ATTENTION

Le mur que vous prévoyez d'installer le support Kanto doit être en mesure de supporter plus de 5 fois le poids du téléviseur et le support mural combinés. N'utilisez pas ce produit pour tout autre but que de monter un téléviseur à écran plat sur une surface verticale, tel qu'expliqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou de blessure grave. Ce produit ne doit pas être monté sur les murs à ossature d'acier, blocs de béton ou des vieux murs en béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

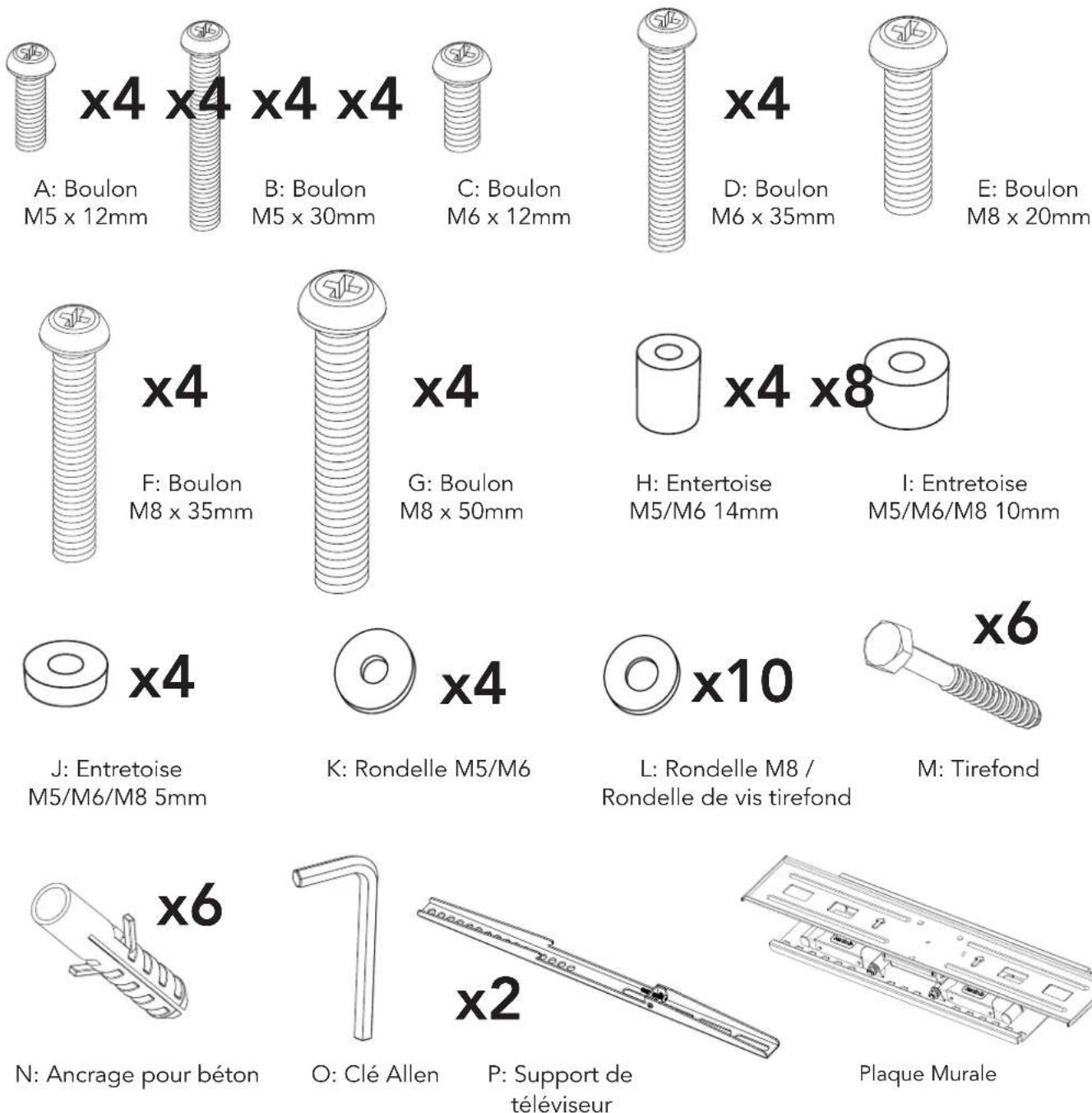

Matériel et les pièces fournies

J: Entretoise M5/M6/M8 5mm
K: Rondelle M5/M6
L: Rondelle M8 / Rondelle de vis tirefond
M: Tirefond
N: Ancrage pour béton

Outils Nécessaires

Jeu de douilles

Tournevis Phillips

Marteau Clé à

molette

Détecteur de montant

Étape 1: Attachez les supports de TV

Il y a une grande variété de téléviseurs disponibles qui exigent un assortiment de tailles de boulons. Nous fournissons une sélection de boulons de fixation pour s'adapter à la plupart des téléviseurs. Si vous avez des préoccupations au sujet de ce matériel de montage ou de l'installation appelez-nous directement au 1-888-848-2643 directe ou par courriel à [e-mail].

Étape 1.1 Sélectionnez la taille de boulon correcte

Kanto offre 3 diamètres de boulons (métrique tailles M5, M6 et M8) en différentes longueurs.

Pièces: A, B, C, D, E, F, ou G.

Sélectionnez le diamètre de boulon correct et la visse à main dans le dos du téléviseur afi n de déterminer la longueur correcte.

Utilisez la rondelle (K) pour les boulons A, B, C, ou D (taille M5 ou M6), et la rondelle (L) pour les boulons E, F, ou G (taille M8).

Si votre téléviseur à un dos courbé ou les trous de fi xation sont en retrait, vous pouvez utiliser une combinaison d'entretoises (H, I ou J, selon le boulon sélectionné), pour assurer un bon ajustement. Vous pouvez utiliser des entretoises à l'intérieur ou à l'extérieur du bras de support, comme indiqué dans le Diagramme A.

Étape 1.2 Fixez les supports de TV à l'arrière du TV

Maintenant que vous avez sélectionné la longueur du boulon et combinaison des entretoises correcte, il est temps de fi xer les supports au téléviseur, comme indiqué dans le Diagramme A.

ATTENTION

Ne jamais trop serrer une boulon à l'arrière de votre téléviseur à écran plat.

Ne posez pas le téléviseur sur son front. Utilisez un mur ou un stand de téléviseur.

Étape 2: Montez la plaque murale

Mur avec montants en bois

La plaque murale doit être montée sur deux montants de bois. Utilisez un détecteur de montant pour localiser les deux montants, en indiquant clairement les bords extérieurs des montants. Utilisez un niveau pour assurer les deux trous sont de niveau à la hauteur désirée.

Percez deux trous en haut dans le centre de vos montants, et fi xez la plaque murale sur le mur avec des tirefonds (M) et rondelles pour tirefond (L) (voir Diagramme B). Ne serrez pas trop les tirefonds (M). Assurez-vous que la plaque murale est plat contre la surface du mur. Utilisant la plaque murale comme une modèle, percez les deux trous du bas, et fi xez-le avec des tirefonds (M) et rondelles pour tirefond (L), en prenant soin de ne pas trop serrer.

Mur en brique ou béton

Utilisant la plaque murale comme une modèle, marquez six trous à la hauteur désirée (quatre vers le bord extérieur de la plaque murale, et deux près du centre). Ajustez la position de la plaque murale d'être loin des joints de mortier, en souvenir que le support offre déplacement horizontal mineure le long de la longueur de la plaque murale. Utilisez un niveau pour assurer les trous sont de niveau et à la hauteur désirée.

Percez six trous, et insérez un ancrage pour béton (N) dans chacun des trous au ras de la surface du mur de béton et non ras à la surface de couverture, tels que plaques de plâtre.

Fixez la plaque murale avec des tirefonds (M) et rondelles pour tirefond (L) (voir Diagramme C). Assurez-vous que la plaque murale est plat contre la surface du mur. Ne serrez pas trop les tirefonds (M).

Bois

Assurez-vous que la surface peut supporter les limites de charge indiquées dans la mise en garde, au fond de la page 2. Serrez les tirefonds jusqu'à ce que la plaque murale soit bien serrée à plat contre le mur. Ne serrez pas trop les tirefonds (M). Chaque tirefond doit être situé dans le centre d'un montant en bois.

ATTENTION

Assurez-vous que le mur en béton ou en brique est d'au moins 3,5" d'épaisseur. Assurez-vous que l'ancre est complètement au ras de la surface du béton, même si il y a une autre couche de matériau, comme des plaques de plâtre. Si les plaques de plâtre sont supérieure à 5/8" d'épaisseur, des tirefonds sur mesure doivent être utilisé. Le béton doit avoir une densité minimum de 2000 livres/pouces carré.

Étape 3: Fixez le TV à la plaque de TV

Avec les supports de téléviseur bien fi xé au téléviseur, utilisez deux personnes pour soulever le téléviseur en position, et le crochet les supports de téléviseur sur la plaque de téléviseur, comme indiqué dans le diagramme D. Serrez les boulons de sécurité au bas des supports de téléviseur, comme indiqué dans le diagramme E.

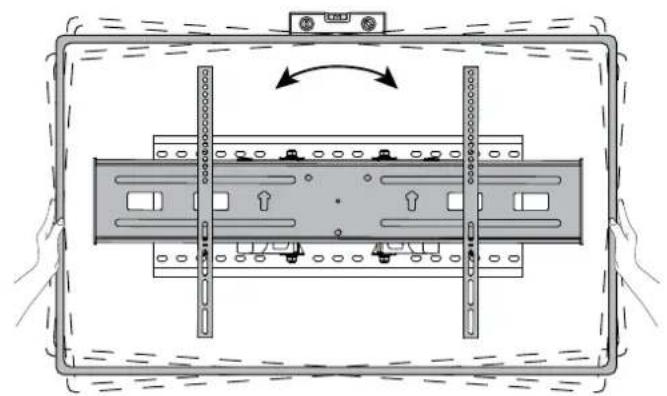

Étape 4: Nivelez le TV

Le FMX2 est tendue à l'usine pour vous permettre de nivel-er le téléviseur ±5° en tenant simplement le téléviseur et en tournant à droite ou à gauche, comme indiqué dans le diagramme F. Si vous avez besoin de serrer le mécanisme de niveau, utilisez une clé à molette pour serrer les deux écrous en haut, comme indiqué dans le diagramme G.

Utilisez deux personnes pour soulever et positionner le téléviseur sur la plaque de téléviseur.

Étape 5: Inclinez le TV

Le FMX2 peut incliner +14°/-8° pour donner l'angle de visualisation idéal. Desserrez le levier d'inclinaison sur le côté droit en le tournant dans le sens antihoraire de bas en haut, comme indiqué dans le diagramme H. (Desserrez le levier d'inclinaison sur le côté droit en le tournant dans le sens antihoraire de haut en bas). Pour desserrer encore plus, pivotez le levier pour éviter le contact avec la plaque de téléviseur.

Inclinez le téléviseur à l'angle désiré, puis serrez les leviers d'inclinaison en les faisant tourner dans le sens horaire. Sur le côté droit, les tournent de haut en bas, comme indiqué dans le diagramme H (sur le côté gauche, de bas en haut). Pour resserrer, pivotez le levier pour éviter le contact avec la plaque de téléviseur.

Étape 6: Gestion des câbles

Insérez vos câbles dans les pinces de gestion des câbles fournis sur les bras de montage, comme indiqué dans le diagramme I. Vous pouvez déplacer les pinces d'un côté à l'autre en enlevant les vis qui tiennent les pinces vers le bas des bras de montage.

Votre installation est terminée.

Découvrez d'autres produits de haute qualité par Kanto!

Haut-parleurs de Kanto

• Regardez notre sélection des systèmes de haut-parleur d'étagère et de bureau
• Disponible dans un choix renversant de couleurs
• Visite kantoaudio.com pour plus!

• Sélection des câbles visuels et sonores
  • Câbles et têtes blancs attrayants
  • HDMI, optique, Mini-plot, RCA, USB
  • Commutateurs, hubs, adaptateurs
  • Visitez kantoliving.com

Pour apprendre plus au sujet de tous nos produits, visitez www.kantoliving.com

Kanto Living

@kantoliving

kantoliving

Kanto Living

Kanto Living

Garantie Limitée à l'Acheteur Initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel ou de main d'œuvre pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut, même si l'éventualité de tels dommages a été prévenu. Cette garantie annule et remplace toute autre garantie expresse ou tacite, incluant sans limitations, toute garantie implicite ou relative à quelque valeur commerciale ou aptitude que ce soit, toutes expressément déclinées par la présente.
