PT405 - Support écran plat Kanto - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Kanto
Modèle	PT405
Capacité de charge maximale	57 kg (125 lb)
Compatibilité VESA	Jusqu'à 600x400 mm (selon les trous et fentes)
Matériau	Acier
Couleur	Noir
Dimensions de la plaque murale	Non spécifiées dans la notice
Poids du support	Non spécifié
Alimentation	Sans alimentation (support passif)
Fonctions principales	Montage mural, réglage en hauteur, support pour câbles
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Charge maximale 57 kg. Installation sur montant en bois ou béton. Utiliser les ancrages fournis. Ne pas dépasser la charge.
Pièces détachées et réparabilité	Garantie limitée de 10 ans. Pièces de remplacement disponibles auprès de Kanto. Contacter le service client.
Informations générales	Fabriqué par Kanto Living Inc. Notice disponible en plusieurs langues. Garantie limitée à l'acheteur initial.
Contenu de la boîte	Plaque murale, équerres TV, vis, entretoises, extensions (facultatives), ancrages
Type de mur compatible	Montants en bois, béton ou brique (épaisseur min 4 pouces)
Outils nécessaires	Détecteur de montants, perceuse, forets à bois ou maçonnerie, marteau, niveau
Réglage en hauteur	Oui, par glissement vertical
Inclinaison	Non (support fixe)
Rotation	Non (support fixe)
Distance au mur	Profil mince (environ 2 cm)

FOIRE AUX QUESTIONS - PT405 Kanto

Quel est le poids maximum supporté par le support Kanto PT405 ?

Le poids maximum supporté est de 57 kg (125 lb). Ne dépassez jamais cette limite pour éviter tout risque d'instabilité ou de blessure.

Quels types de murs sont compatibles avec le support ?

Le support est conçu pour une installation sur des montants en bois ou des murs en béton ou brique d'au moins 4 pouces d'épaisseur. N'utilisez pas ce produit sur des murs à montants d'acier ou des cloisons sèches seules.

Comment choisir les bonnes vis pour mon téléviseur ?

Utilisez le guide fourni : testez différentes vis et entretoises pour trouver la combinaison qui s'adapte parfaitement aux trous de montage de votre téléviseur. Assurez-vous que les vis ne pénètrent pas trop profondément pour éviter d'endommager l'écran.

Puis-je incliner ou orienter mon téléviseur avec ce support ?

Non, le Kanto PT405 est un support fixe qui ne permet ni inclinaison ni rotation. Il offre uniquement un réglage en hauteur pour positionner le téléviseur au niveau souhaité.

Que faire si une pièce est manquante ou défectueuse ?

Contactez directement Kanto par téléphone ou email. Le support bénéficie d'une garantie limitée de 10 ans et des pièces de remplacement peuvent être fournies sur demande.

Comment installer le support sur un mur en béton ?

Utilisez un détecteur de montants pour localiser les zones pleines. Percez avec un foret de maçonnerie, insérez les ancrages fournis à fleur de la surface, puis fixez la plaque murale avec les vis tire-fond.

Est-il nécessaire d'utiliser un détecteur de montants ?

Oui, pour une installation sur montants en bois, il est essentiel de repérer le centre des montants afin de visser correctement la plaque murale. Cela garantit la solidité de la fixation.

Puis-je utiliser ce support pour un téléviseur incurvé ?

Oui, grâce aux entretoises en plastique fournies en deux épaisseurs, vous pouvez compenser la courbure du téléviseur et assurer une fixation solide.

Comment nettoyer le support ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants qui pourraient endommager la finition.

Quelle est la durée de la garantie ?

La garantie limitée est de 10 ans à partir de la date d'envoi, pour l'acheteur initial. Elle couvre les défauts de matériel. Conservez votre facture originale.

MODE D'EMPLOI PT405 Kanto

Manuel de l'utilisateur

Manual del usuario

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 125 lb (57 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Stud Finder
Detecteur de montant Detector de vlgas

Wood Bit
Forets à bois

Concrete wall

Mur en béton

Muro de concreto

Hammer
Marteau Martillo

Masonry Bit
Forets de maçonnerle
Broca para mampostería

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Install Extensions (Optional) Installez les extensions (facultatif) Instale extensiones (opcional)
4. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
5. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placa de pared
6. Hang TV Attachez le téléviseur Cuelgue el televisor
7. Level and Adjust Height of TV Nivellez et Réglez la hauteur du téléviseur Nivelar y Configure la altura del televisor
8. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
9. Open Kickstand Béquille ouverte Soporte abierto

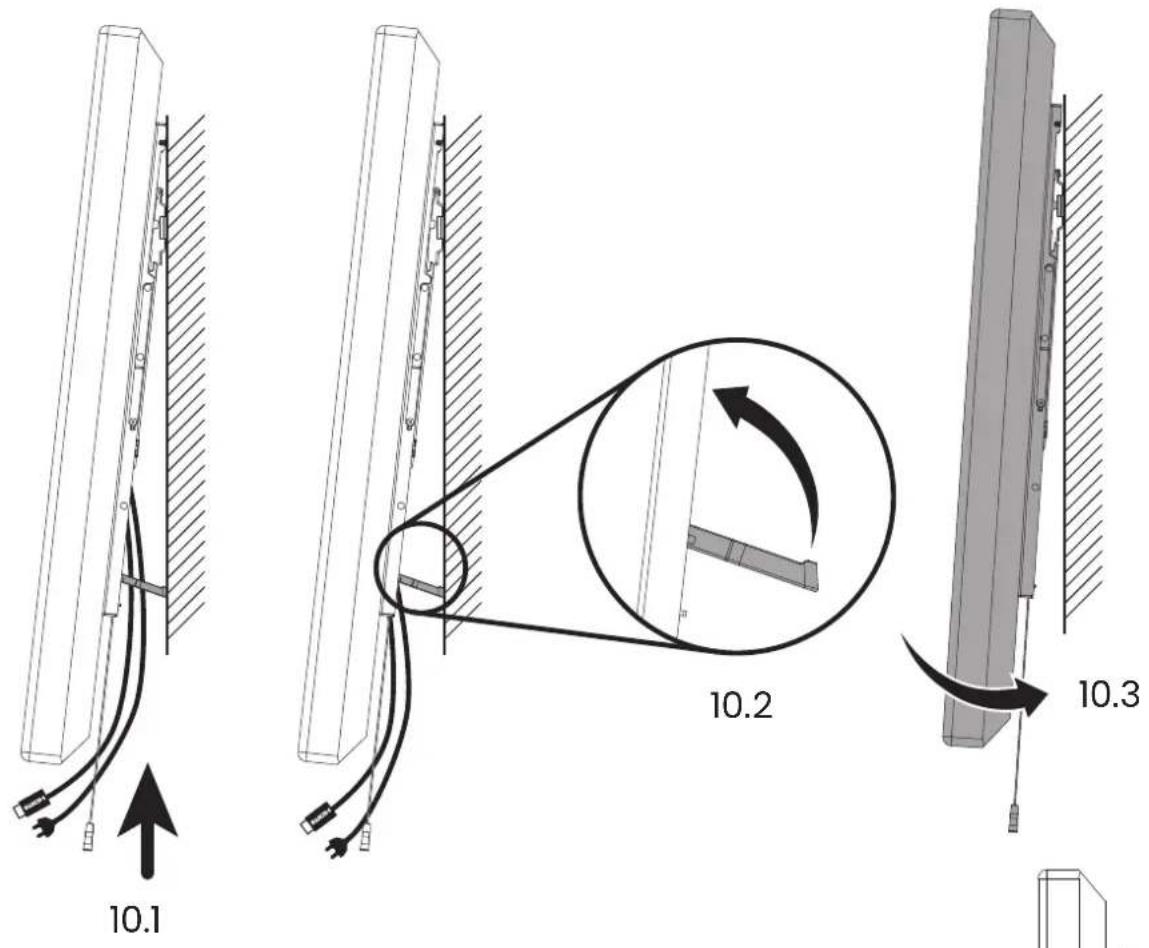

10. Install Cables Installez les câbles Instale los cables

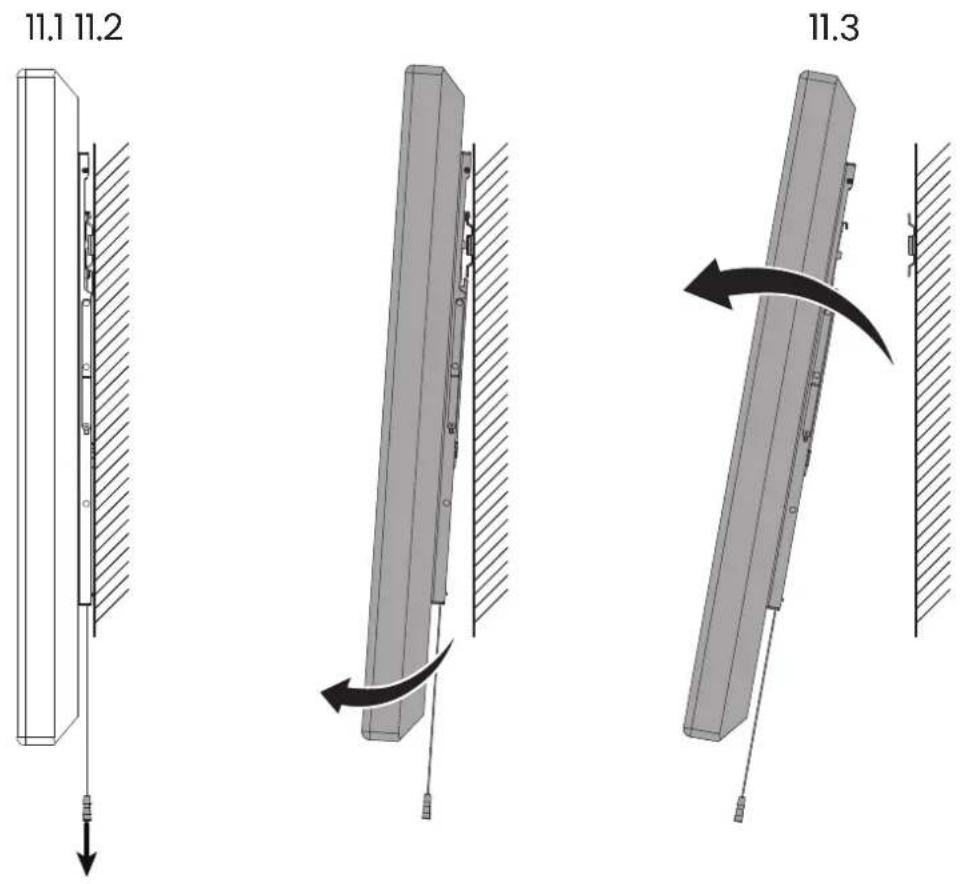

11. Remove TV Retirez le téléviseur Retire le televisor

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-J Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 K-L Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 2 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

Attachez les équerres de téléviseur

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

K-L* M-O A-B *Optional Optionnel Opcional Use whichever holes and slots work with your TV's VESA pattern. Utilisez les trous et les fentes qui conviennent avec le modèle VESA de votre téléviseur. Use los agujeros y ranuras que funcionen con el patrón VESA de su televisor.

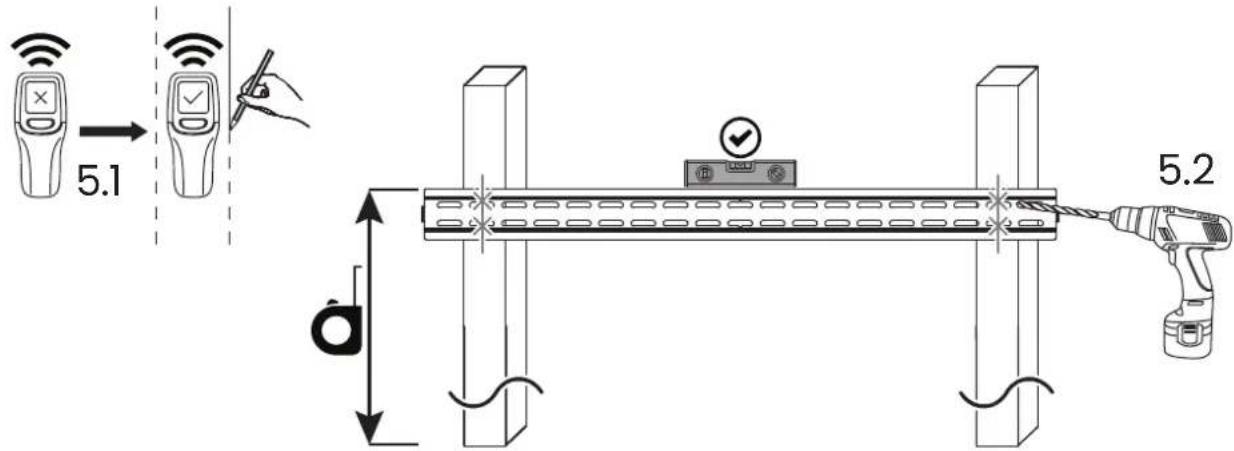

5a. Mount Wall Plate Assembly (Wood Stud Wall) Montez l'ensemble de plaque murale (montant en bois) Monte el ensamblaje de la placa de pared (muro de madera)

5.1 d̂ 5.2

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois. PRECAUCIÓN

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Serrez les vis tire-fond (O) jusqu'à ce quela plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire fond (O). Chaque vis tire fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

Attachez le téléviseur

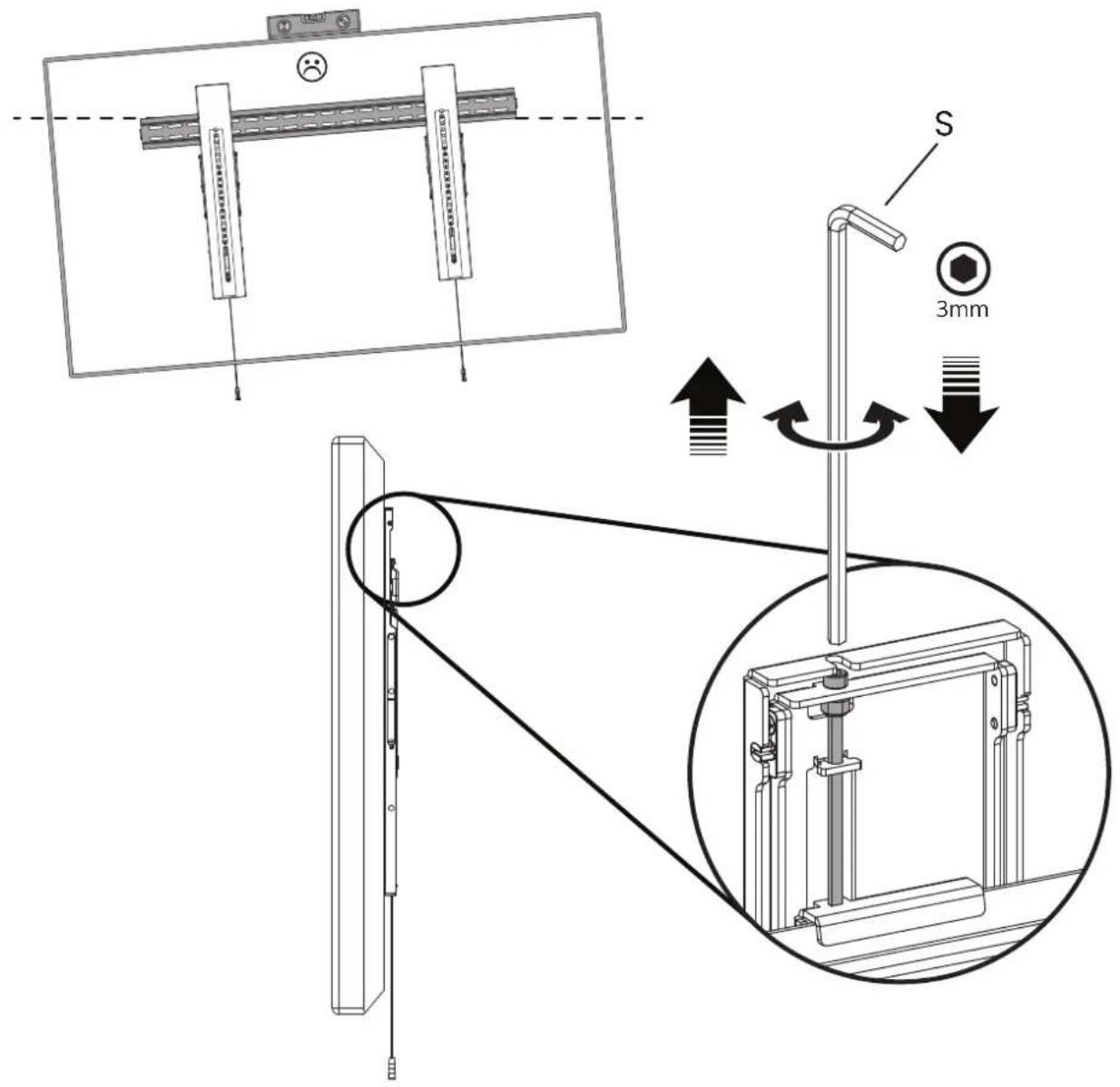

Nivellez et Réglez la hauteur du téléviseur Nivelar y Configure la altura del televisor

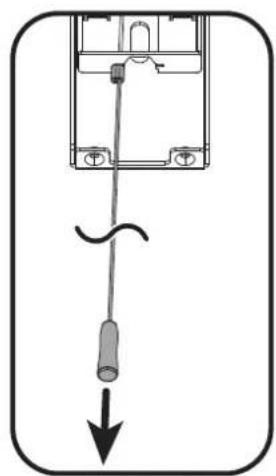

10. Install Cables Installez les câbles Instale los cables

11. Remove TV Retirez le téléviseur Retire le televisor

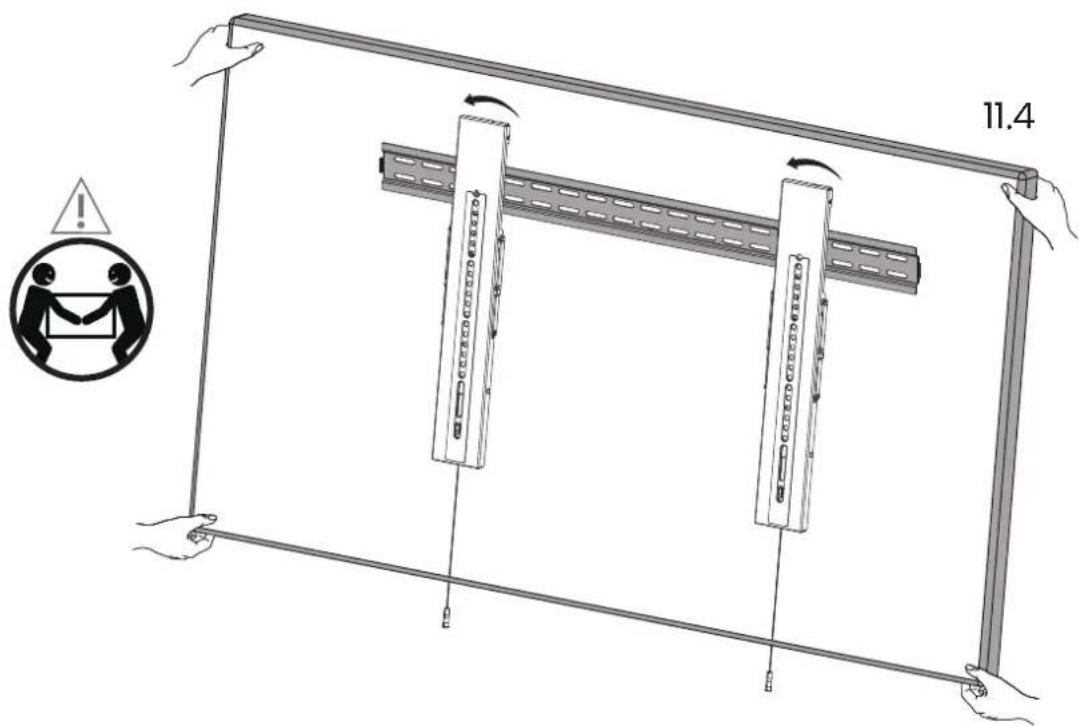

11.4

Kanto

GARANTIE LIMITÉE À L'ACHETEUR INITIAL

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 10 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 10 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
