MS 231 - Scie STIHL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MS 231 STIHL au format PDF.
| Type de produit | Tronçonneuse thermique |
| Marque | STIHL |
| Modèle | MS 231 |
| Moteur | Monocylindre deux-temps, 42,6 cm³ |
| Puissance | 2,0 kW à 10000 tr/min (ISO 7293) |
| Régime de ralenti | 2800 tr/min |
| Alimentation | Mélange essence/huile 1:50 |
| Capacité réservoir carburant | 390 ml (0,39 L) |
| Capacité réservoir huile de chaîne | 200 ml (0,2 L) |
| Poids (sans dispositif de coupe) | 4,8 kg |
| Guide-chaîne disponible | .325" (35/40/45 cm) et 3/8" P (30/35/40/45 cm) |

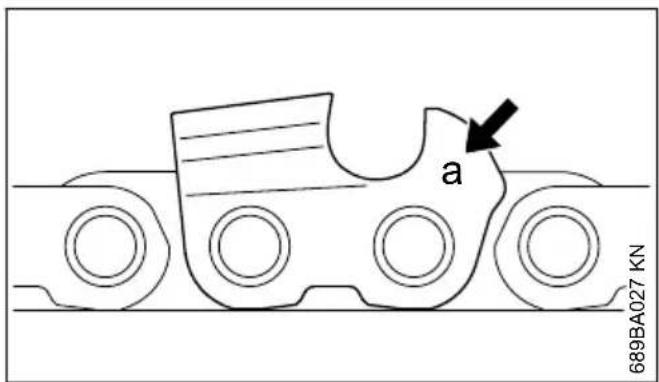

| Pas de chaîne | .325" ou 3/8" P |
| Frein de chaîne | QuickStop (déclenchement par inertie) |
| Bougie | NGK CMR6H ou BOSCH USR 4AC (écartement 0,5 mm) |
| Niveau de pression sonore | 103 dB(A) |
| Niveau de puissance acoustique | 114 dB(A) |
| Vibrations aux poignées | 3,9 m/s² |
| Système d'allumage | Électronique |
| Normes de conformité | EN ISO 11681-1, CE |
| Utilisation prévue | Sciage du bois et objets en bois |
FOIRE AUX QUESTIONS - MS 231 STIHL
Questions des utilisateurs sur MS 231 STIHL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice MS 231 - STIHL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MS 231 de la marque STIHL.

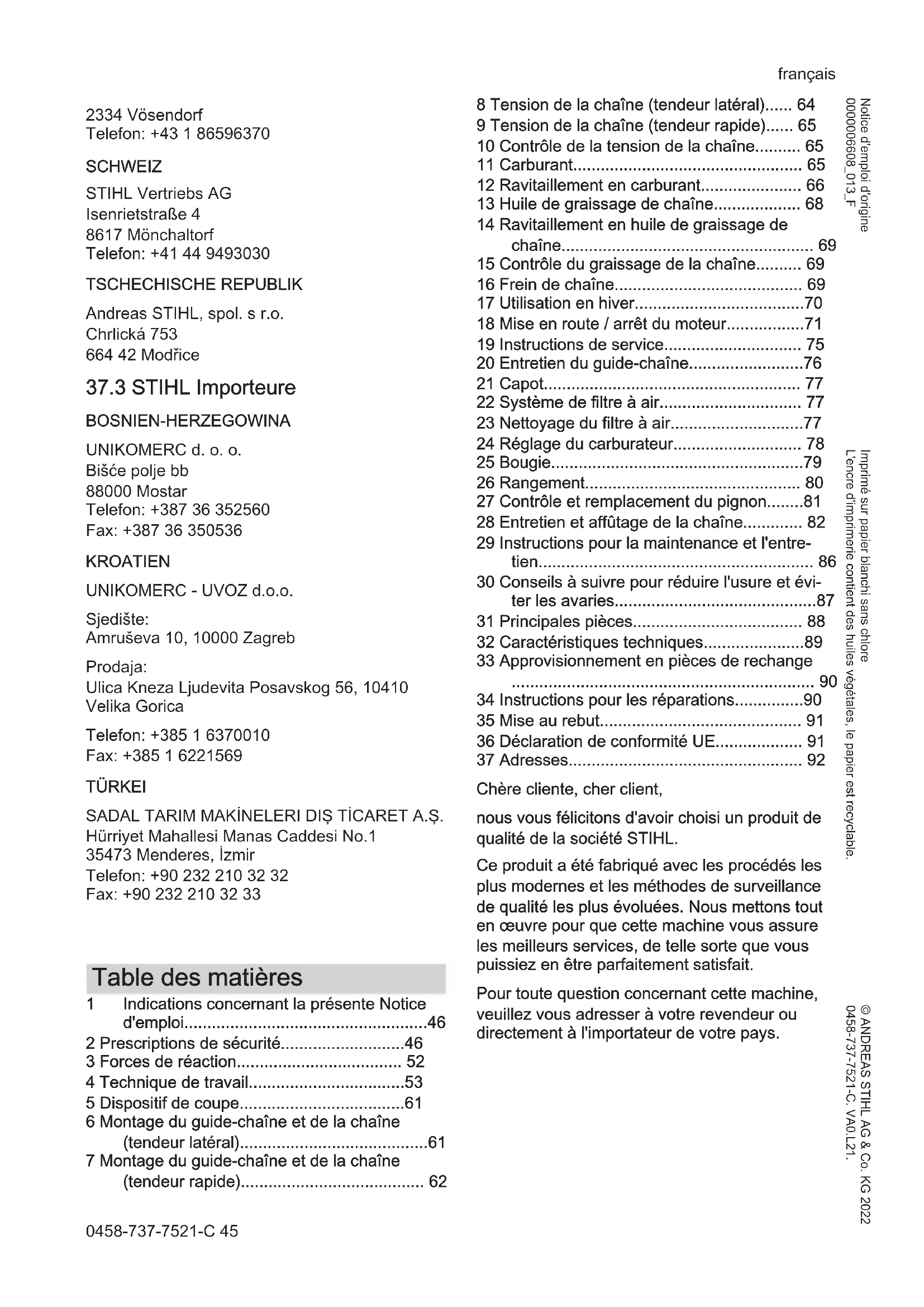

MODE D'EMPLOI MS 231 STIHL
2-45 Notice d'emploi 45-92 Istruzioni d'uso 92-135
37.3 STIHL importateurs
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Téléphone: +387 36 352560
Fax: +387 36 350536
UNIKOMERC - UVOZ d. o. o.
Sjediste:
Amruseva 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Téléphone: +385 1 6370010
Fax: +385 16221569
SADAL TARIM MAKINELERI DIS TICARET A. S.
1 Indications concernant la présente Notice d'emploi. 46
2 Prescriptions de sécurité 46

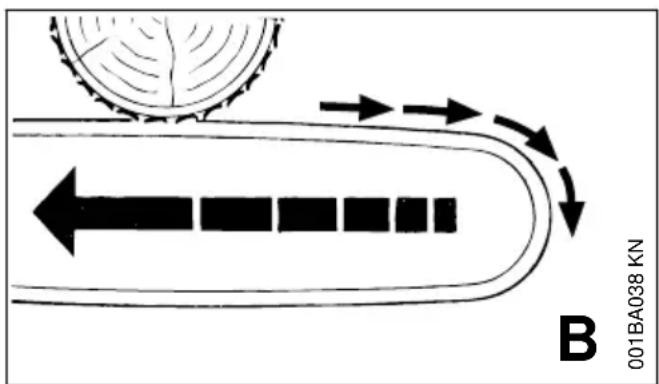

3 Forces de réaction. 52

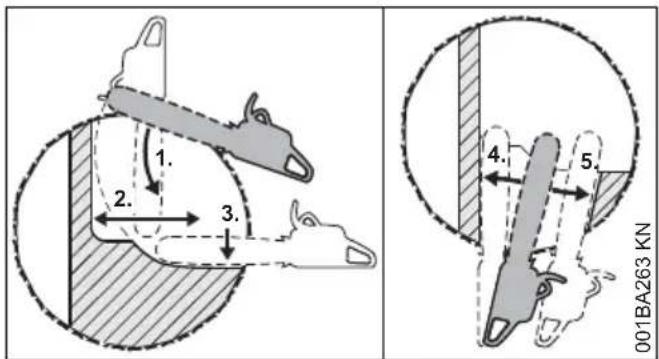

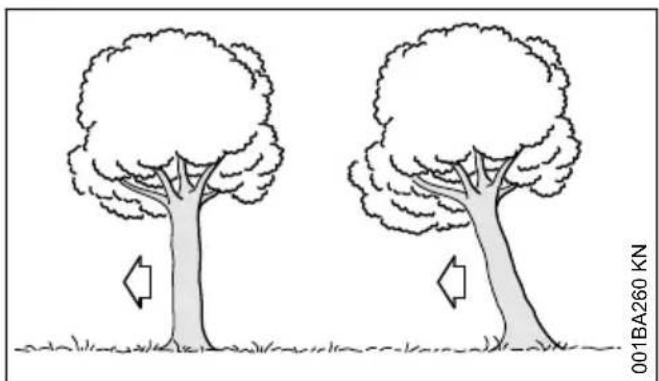

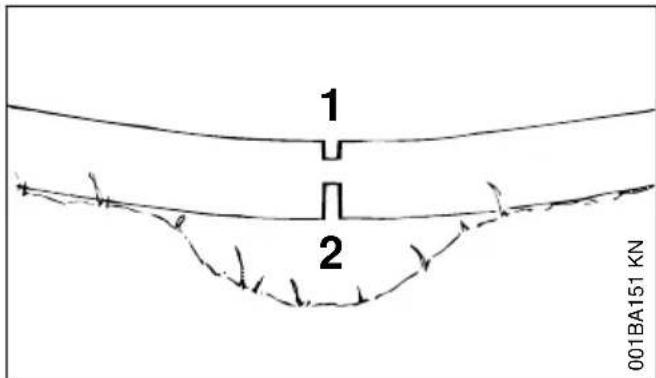

4. Technique de travail. 53

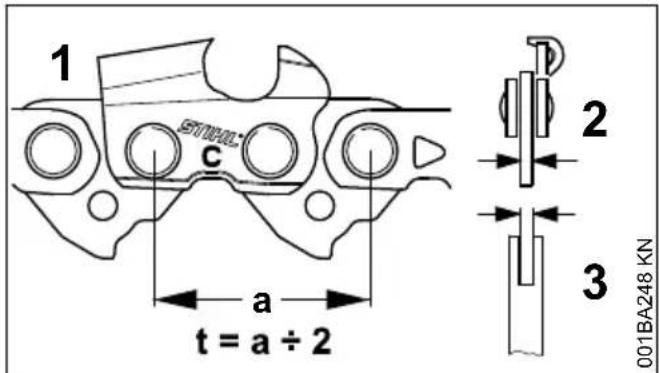

5 Dispositif de coupe. 61

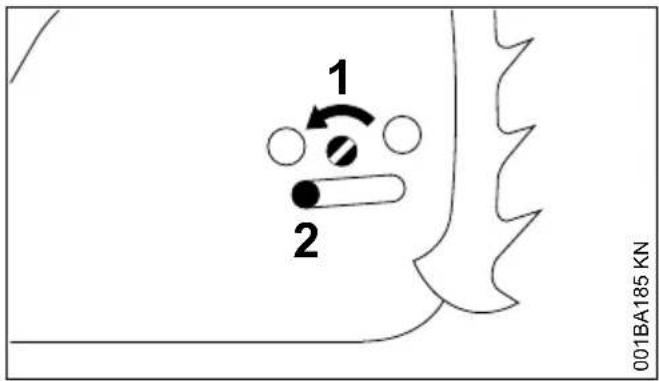

6 Montage du guide-chaine et de la chaine (tendeur latéral) 61

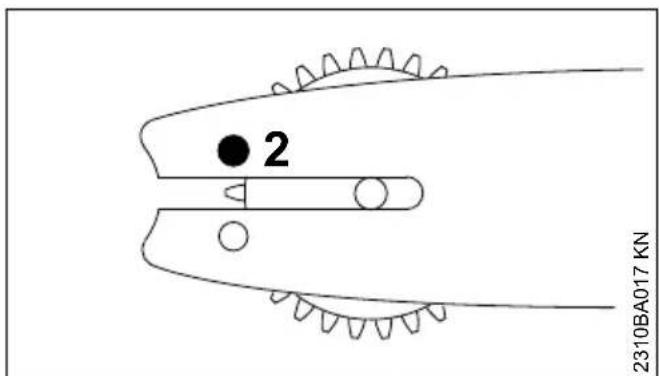

7 Montage du guide-chaine et de la chaine (tendeur rapide) 62

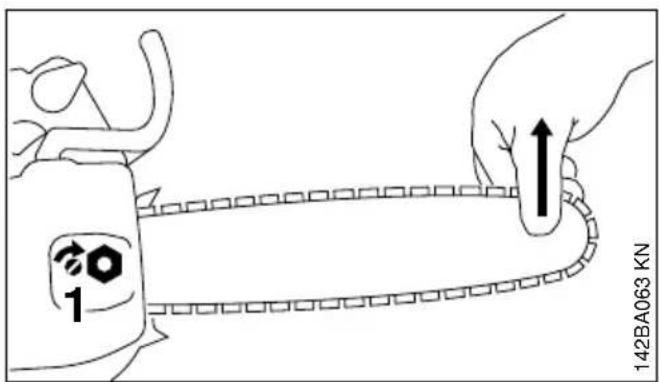

8 Tension de la chaîne (tendeur latéral)...... 64

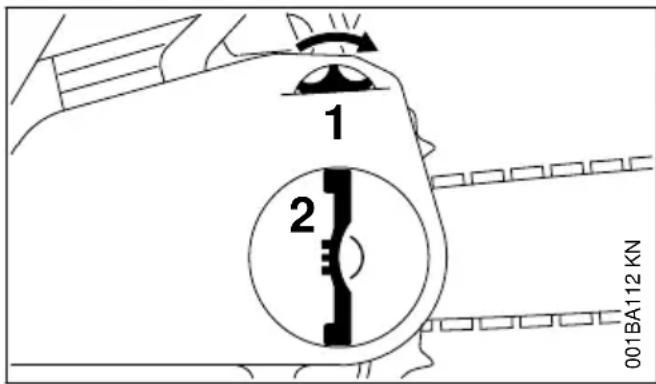

9 Tension de la chaîne (tendeur rapide)...... 65

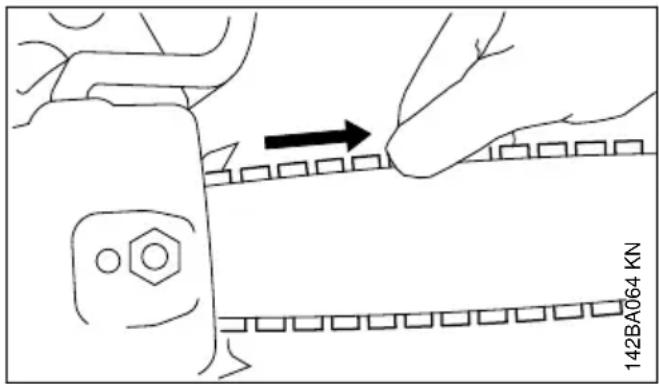

10 Contrôle de la tension de la chaîne.... 65
11. Carburant. 65
12 Ravitaillement en carburant. 66
13 Huile de graissage de chaîne 68
14 Ravitaillement en huile de graissage de chaîne 69

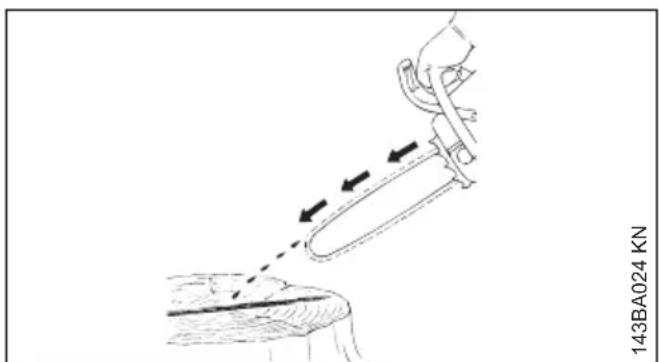

15 Contrôle du graissage de la chaîne 69

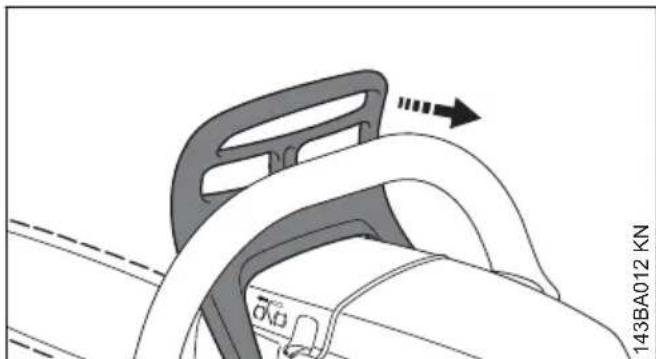

16 Frein de chaîne 69
17 Utilisation en hiver. 70

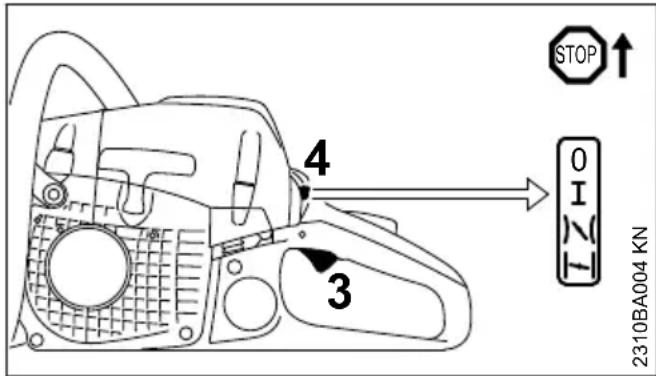

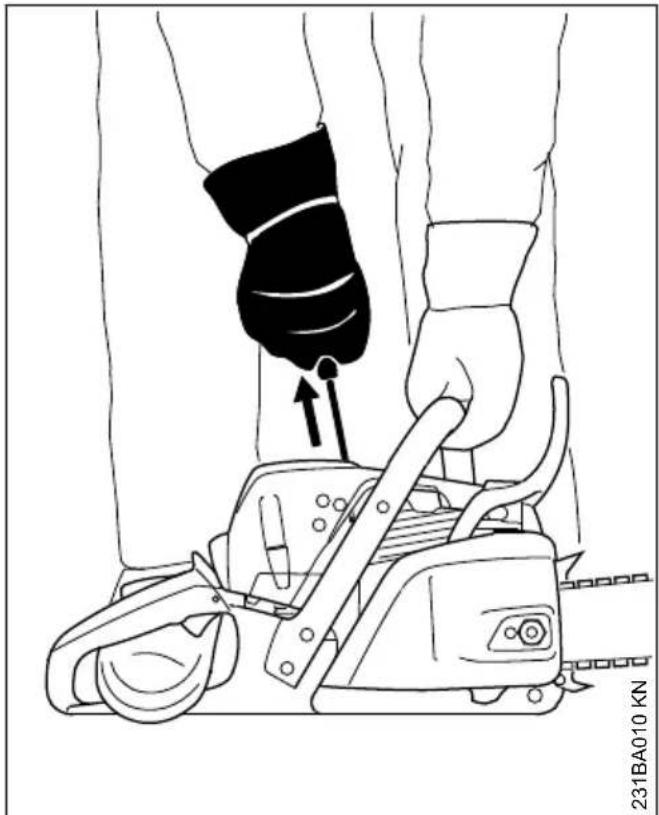

18 Mise en route / arrêt du moteur. 71
19 Instructions de service 75
20 Entretien du guide-chaine. 76

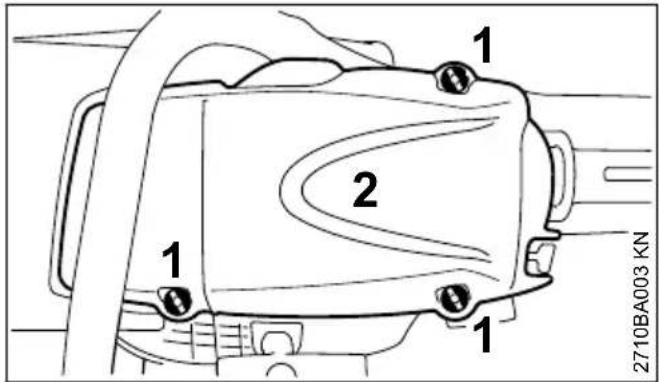

21 Capot. 77

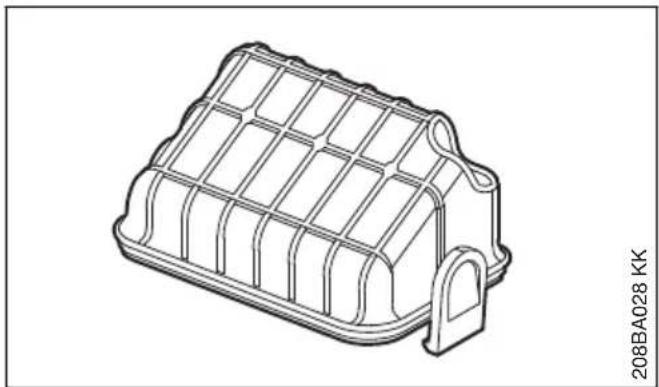

22Système de filtré à air. 77

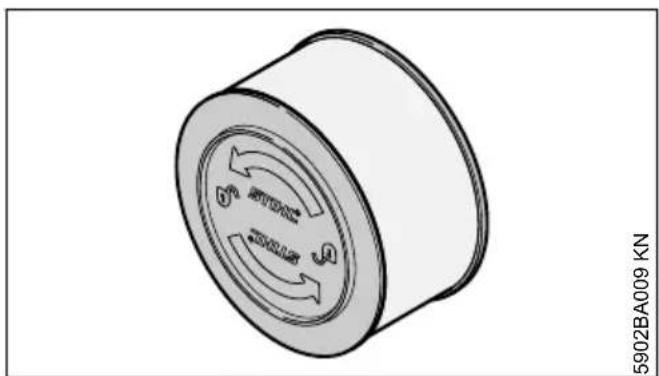

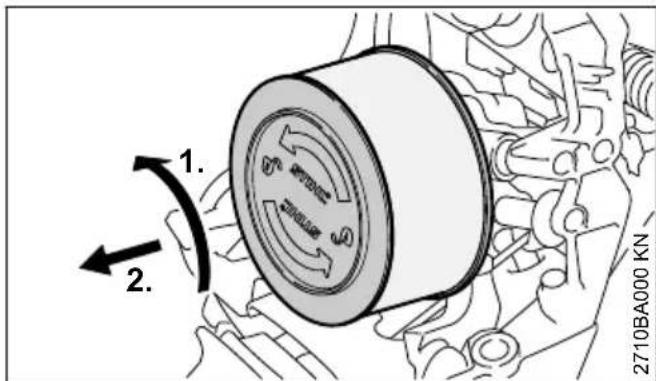

23 Nettoyage du filtre à air. 77

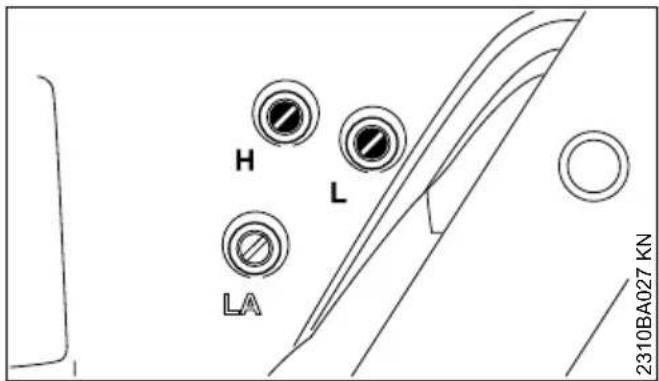

24 Réglement du carburateur 78

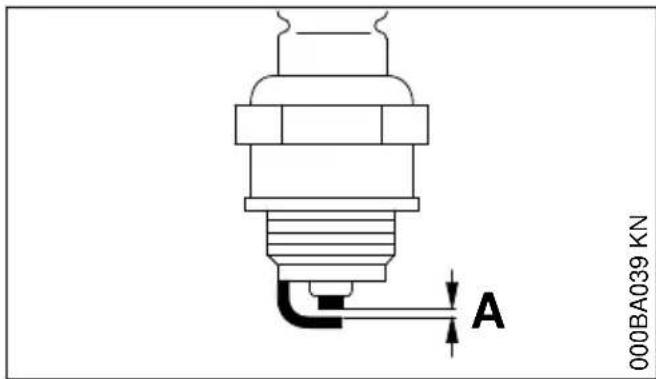

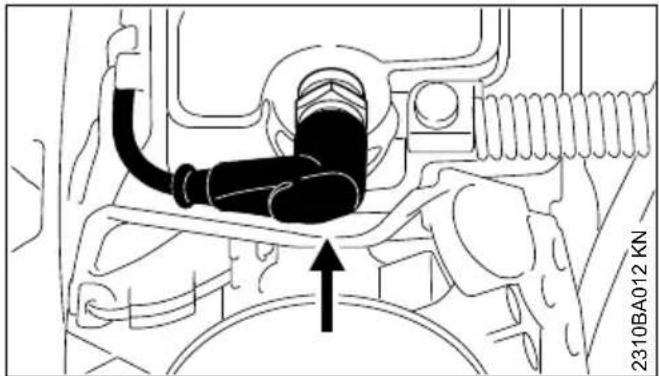

25 Bougie. 79
26 Rangement. 80

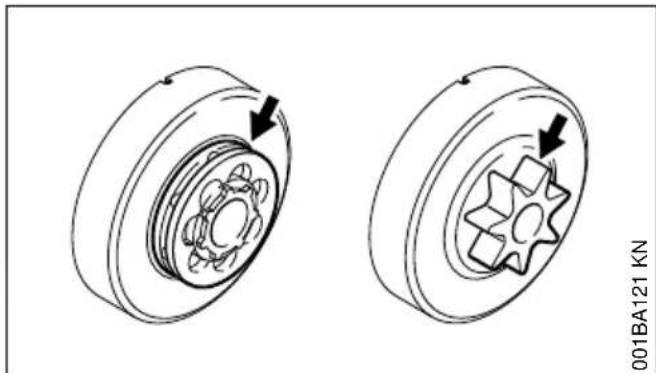

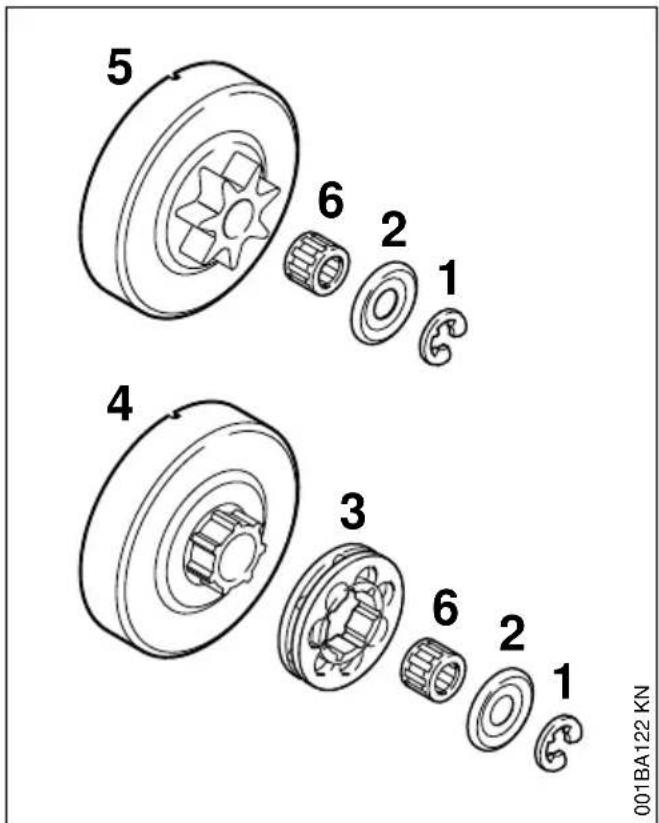

27 Contrôle et remplacement du pignon.....81

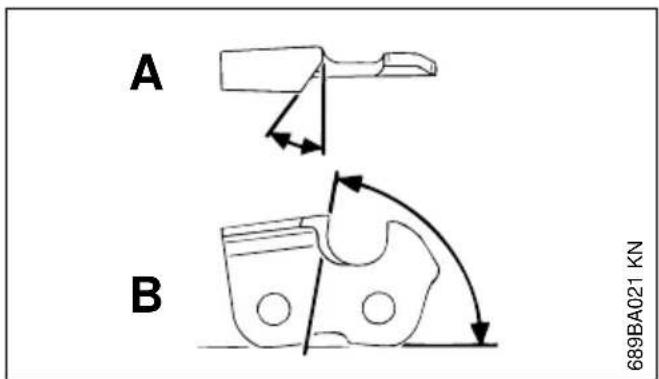

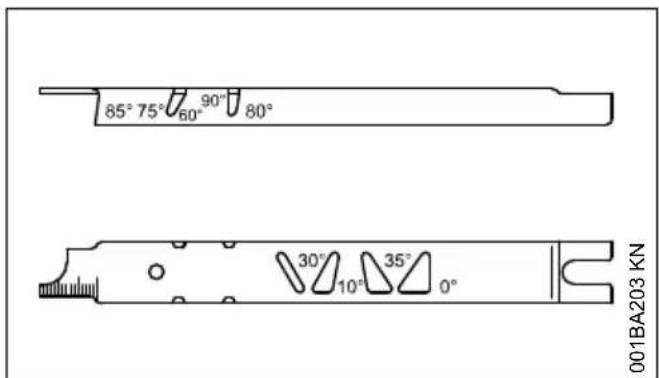

28 Entretien et affutage de la chaîne 82
29 Instructions pour la maintenance et l'entretien 86
30 Conseils à suivre pour réduire l'usure et éviter les avaries.87

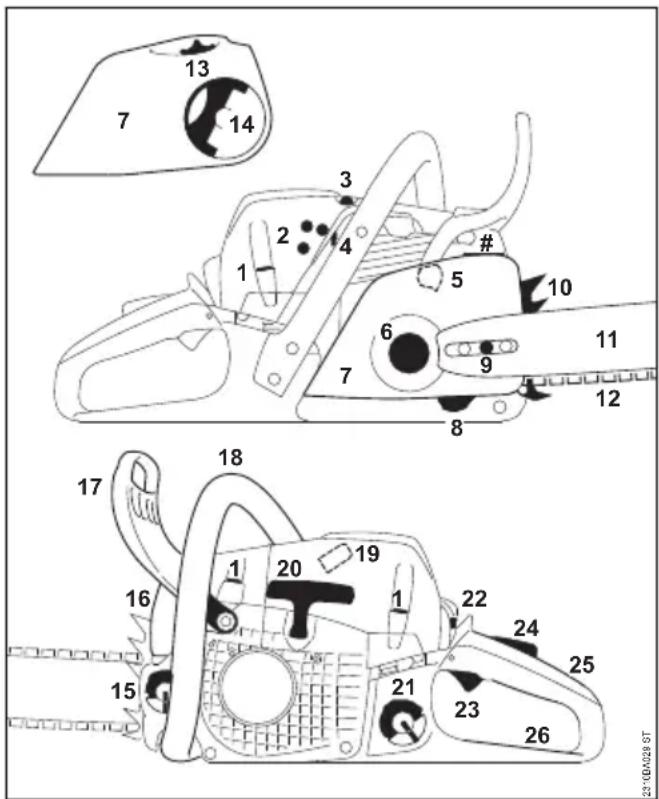

31 Principales pièces. 88
32 Caractéristiques techniques. 89
33 Approvisionnement en pièces de rechange 90
34 Instructions pour les réparations. 90
35 Mise au rebut. 91
36 Déclaration de conformité UE. 91
37 Adresses 92
Nous vous félicitons d'avoir choisi un produit de qualité de la société STIHL.
Ce produit a été fabriqué avec les procédés les plus modernes et les méthodes de surveillance de qualité les plus évoluées. Nous mettons tout en œuvre pour que cette machine vous assure les autres services, de telle sorte que vous puissiez en être parfaitement satisfait.
Pour toute question concernant cette machine, veuillez vous adresser à votre revendeur ou directement à l'importateur de votre pays.
NA
Dr. Nikolas Stihl
1 Indications concernant la présente notice d'emploi
La présente Notice d'emploi se rapporte à une tronçonneuse STIHL. Dans cette Notice d'emploi, la tronçonneuse est également appelée « machine ».
1.1 Pictogrammes
Les pictogrammes appliqués sur la machine sont expliqués dans la présente Notice d'emploi.
Suivant la machine et son équipement spécifique, les pictogrammes suivants peuvent y être appliqués.
Carburant; mélange d'essence et d'huile moteur
Reservoir à huile de graissage de chaîne; huile adhésive pour graissage de chaîne

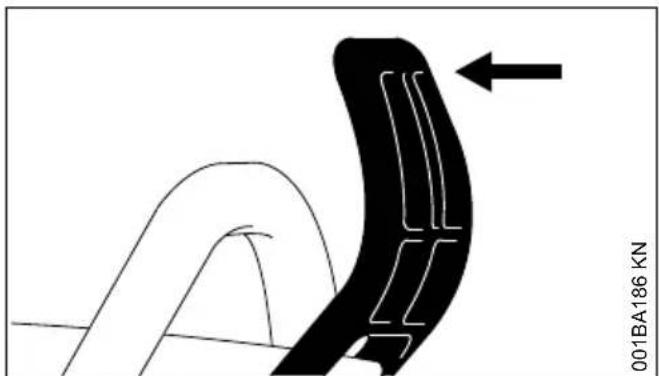

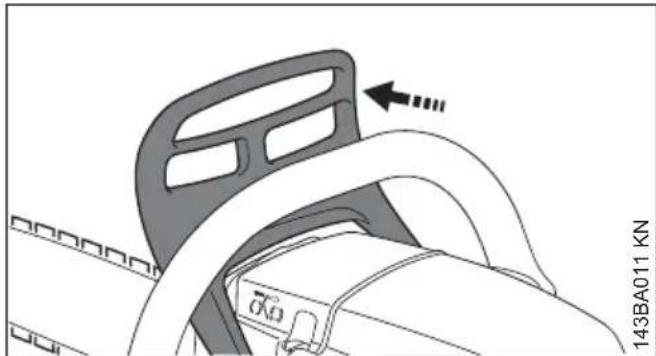

Blocage et déblocage du frein de chaîne
Frein d'arrêt instantané
Sens de rotation de la chaîne
Ématic ; réglage du débit d'huile de graissage de chaîne
Tendre la chaîne

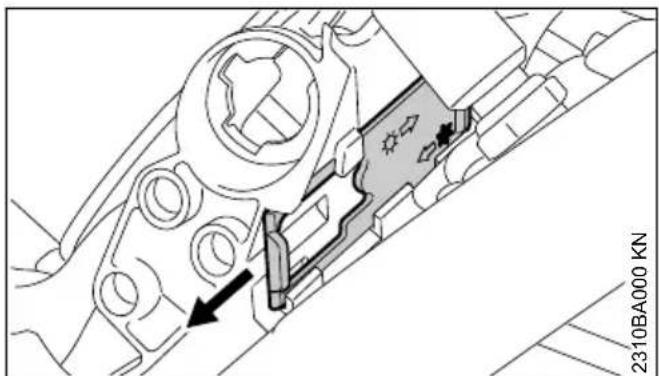

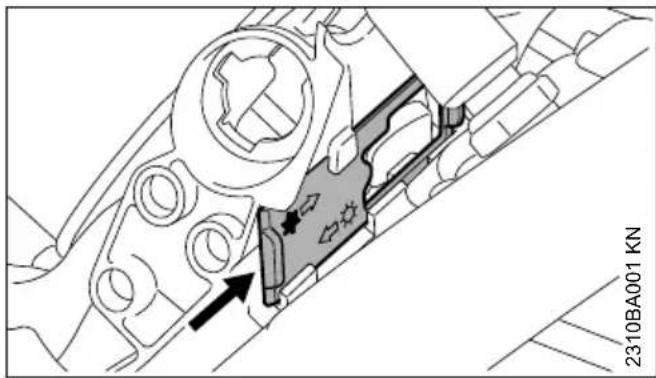

Préchauffage de l'air aspiré : utilisation en hiver
Préchauffage de l'air aspiré : utilisation en été
Chauffage de poignées
Actionner la soupape de décompression
Actionner la pompe d'amorçage manuelle
Avertissement
Avertissement contre un risque d'accident et de blessure ainsi que de graves dégâts matériels.
AVS
Avertissement contre un risque de détérioration de la machine ou de certains composants.
1.3 Développement technique
La philosophie de STIHL consiste à poursuivre le développement continu de toutes ses machines et de tous ses dispositifs; c'est pourquoi nous devons nous réserver tout droit de modification de nos produits, en ce qui concerne la forme, la technique et les équipements.
On ne pourra donc en aucun cas se prévaloir des indications et illustrations de la présente Notice d'emploi à l'appui de revendications quelconques.
2 Prescriptions de sécurité
En travaillant avec la tronconenne, il faut respecter des prescriptions de sécurité particulières, parce que la chaîne tourne à très haute vitesse et que les dents de coupe sont très acérées.
Avant la première mise en service, lire attentivement et intégralement la présente Notice d'emploi. La conserver précieusement pour pouvoir la relire lors d'une utilisation ultérieure. Un utilisateur qui ne respecte pas les instructions de la Notice d'emploi risque de causer un accident grave, voire même mortel.
2.1 Consignes générales
Respecter les prescriptions de sécurité nationales spécifiques publiées par ex. par les caisses professionnelles d'assurances mutuelles, caisses de sécurité sociale, services pour la protection du travail et autres organismes compétents.
L'utilisation de tronçonneuses bruyantes peut être soumise à des prescriptions nationales ou
locales précisant les créneaux horaires à respecter.
Une personne qui travaille pour la première fois avec la tronçonneuse doit demander au vendeur ou à une autre personne compétente de lui montrer comment l'utiliser en toute sécurité – ou participer à un stage de formation.
Les jeunes encore mineurs ne sont pas autorisés à travailler avec cette tronçonneuse – une seule exception est permise pour des apprentis de plus de 16 ans travaillant sous surveillance.
Veiller à ce que des spectateurs éventuels, en particulier des enfants, ou des animaux restent à une distance suffisante.
L'utilisateur est responsable des blessures qui pourraient être infligées à d'autres personnes, de même que des dégâts matériels causés.
Ne confier la tronçonneuse qu'à des personnes familiarisées avec ce modèle et sa manipulation - toujours y joindre la Notice d'emploi.
L'utilisateur de la tronçonneuse doit être reposé, en bonne santé et en bonne condition physique. Une personne à laquelle il est interdit d'effectuer des travaux fatigants – pour des questions de santé – devrait consulter son médecin et lui demander si elle peut travailler avec une tronçonneuse.
Il est interdit de travailler avec la tronconneuse après avoir consommé de l'alcool ou de la drogue ou bien après avoir pris des médicaments qui risquent de limiter la capacité de réaction.
En cas d'intempéries défavorables (pluie, neige, verglas, vent), repousser le travail à plus tard - grand risque d'accident!
Uniquement pour les personnes qui portent un stimulateur cardiaque : le système d'allumage de cette tronçonneuse engendre un champ électromagnétique de très faible intensité. Une influence sur certains types de stimulateurs cardiaques ne peut pas être totally exclue. Afin d'écarter tout risque pour la santé, STIHL commande aux personnes portant un stimulateur cardiaque de consulter leur médecin-traitant et le fabricant du stimulateur cardiaque.
2.2 Utilisation conforme à la destination
Utiliser cette tronconneuse exclusivement pour scier du bois ou des objets en bois.
Il est interdit d'utiliser la tronconneuse pour d'autres travaux - risque d'accident!
N'apporter aucune modification à la tronconnière – cela risquerait d'en promément la sécurité. STIHL décline toute responsabilité pour des blessures ou des dégats matériels occasionnés en cas d'utilisation d'équipements rapportés non autorisés.
2.3 Vêtements et équipement
Porter des vêtements et équipements de protection réglementaires.
Les vêtements doivent être fonctionnels et garantir une liberté de mouvement totale. Porter des vêtements bien ajustés, avec garnitures anticoupure - ne pas porter une blouse de travail.
Ne pas porter des vêtements qui risqueraient de se prendre dans le bois, les broussailles ou les pièces en mouvement de la tronçonneuse. Ne porter ni écharpe ou cravate, ni bijoux. Les personnes aux cheveux longs doivent les nouer et les assurer (foulard, casquette, casque etc.).
Porter des chaussures adéquates - avec garniture anticoupure, semelle antiderapante et calotte en acier.
Avertissement
Afin de réduire le risque de blessures des yeux, porter des lunettes de protection couvrant étroitement les yeux, conformément à la norme EN 166, ou une visière protégeant le visage. Veiller à ce que les lunettes de protection et la visière soient parfaitement ajustées.
Porter un dispositif antibruit « individuel » - par ex. des capsules protège-oreilles.
Pour se protégler la tête, porter un casque - chaque fois qu'un risque de chute d'objects se présente.
Porter des gants de travail robustes (par ex. en cuir).
STIHL propose une gamme complète d'équipements pour la protection individuelle.

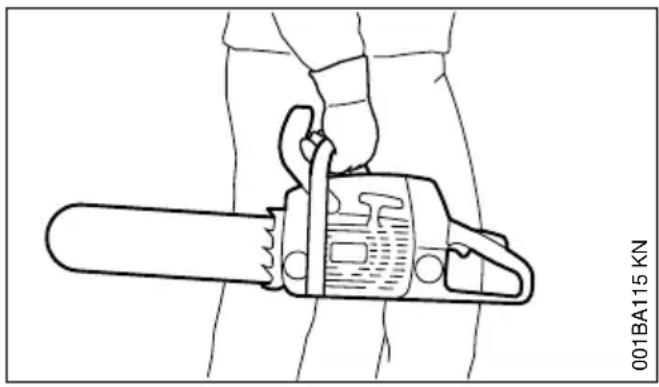

2.4 Transport
Avant le transport - même sur de courtes distances - toujours arrêtez la tronçonneuse, bloquez le frein de chaîne et mettez le protège-châine. Cela
Évite le risque d'une mise en marche accidentelle de la chaîne.

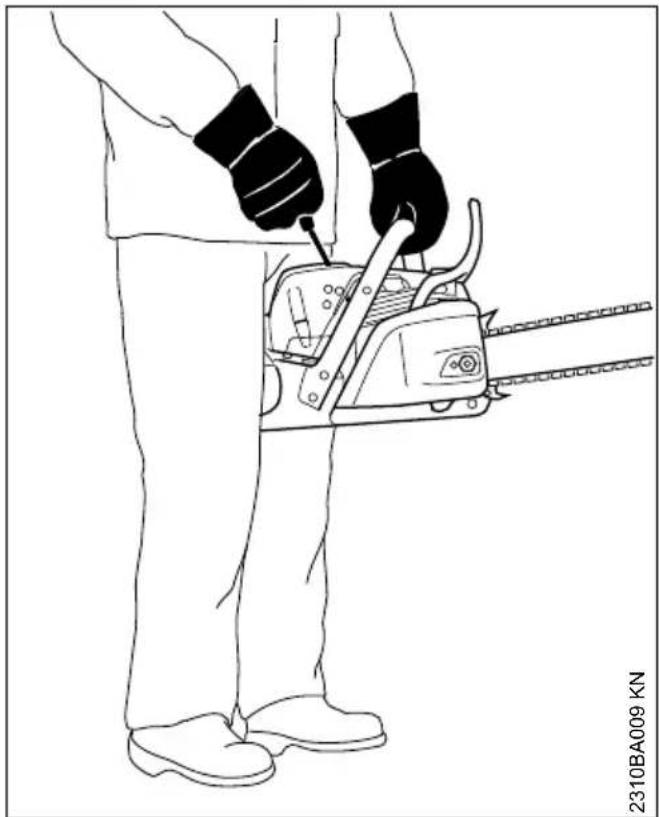

Toujours porter la tronçonneuse seulement par la poignée tubulaire - le silencieux très chaud étant tourné du côté opposé au corps - et le guide-chaine étant orienté vers l'arrière. Ne pas toucher aux parties très chaudes de la machine, tout spécifiquement à la surface du silencieux - risque de brûlure!
Pour le transport dans un véhicule : assurer la tronçonneuse de telle sorte qu'elle ne risque pas de se renverser, d'être endommagée ou de perdre du carburant.
2.5 Nettoyage
Nettoyer les pièces en matière synthétique avec un chiffon. Des détergents agressifs risqueraient d'endommager les pièces en matière synthétique.
Enlever la poussière et les saletés déposées sur la tronçonneuse - ne pas employer de produits dissolvant la graisse.
Si nécessaire, nettoyer les ouïes d'admission d'air de refroidissement.
Pour le nettoyage de cette tronçonneuse, ne pas utiliser un nettoyeur haute pression. Le puissant jet d'eau risquerait d'endommager certaines pièces de la tronçonneuse.
2.6 Accessoires
Monter exclusivement des outils, guide-chânes, chânes, pignons, accessoires, ou pièces similaires du point de vue technique, qui sont autorisés par STIHL pour cette tronçonneuse. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé. Utiliser exclusivement des outils ou accessoires de haute qualité. Sinon, des accidents pourraient survenir ou la tronçonneuse risquerait d'être endommagée.
STIHL recommande d'utiliser les outils, guide-chaines, chains, pignons et accessoires d'origine
gine STIHL. Leurs caractéristiques sont optimisées tout spécialement pour ce produit, et pour satisfaire aux exigences de l'utilisateur.
2.7 Ravitallement
L'essence est un carburant extrêmement inflammable - rester à une distance suffisante de toute flamme ou source d'inflammation - ne pas renverser du carburant - ne pas fumer.
Arrêter le moteur avant de refaire le plein.
Ne pas refaire le plein tant que le moteur est très chaud - du carburant peut déborder - risque d'incendie!
Ouvrir prudemment le bouchon du réservoir à carburant, afin que la surpression interne s'échappe lentement et que du carburant ne soit pas éjecté.
Faire le plein exclusivement à un endroit bien aéré. Si l'on a renversé du carburant, nettoyer immédiatement la tronçonneuse. Ne pas se renverser du carburant sur les vêtements – le cas échéant, se changer immédiatement.
De série, les tronçonneuses peuvent être équipées des bouchons de réservoir suivants:

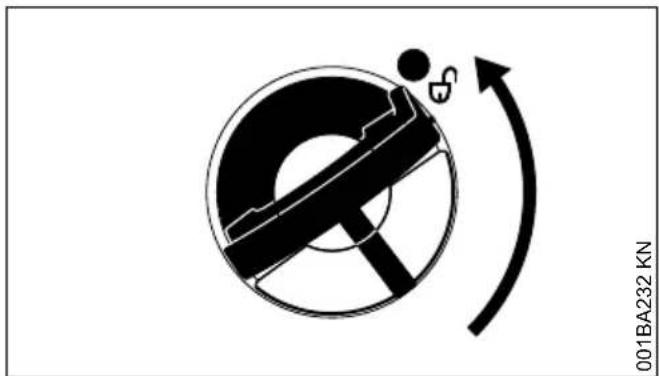

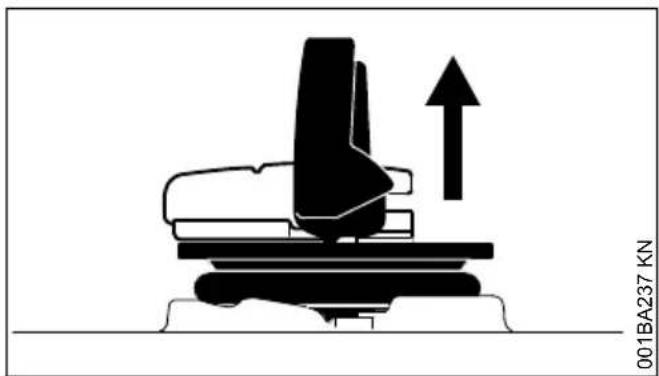

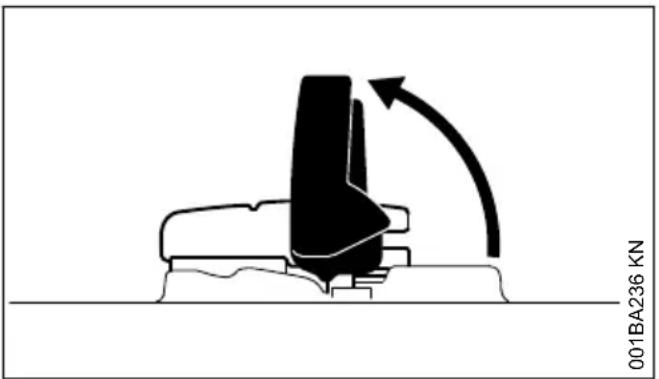

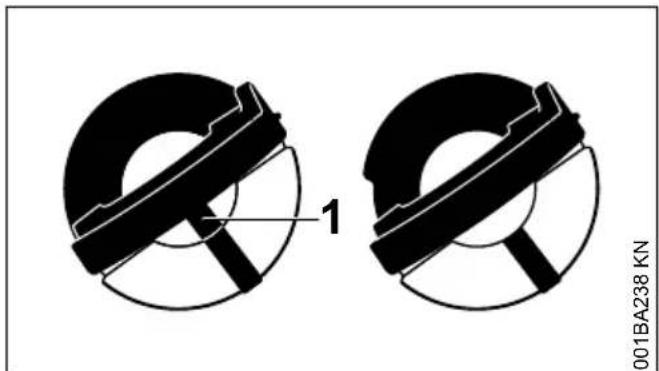

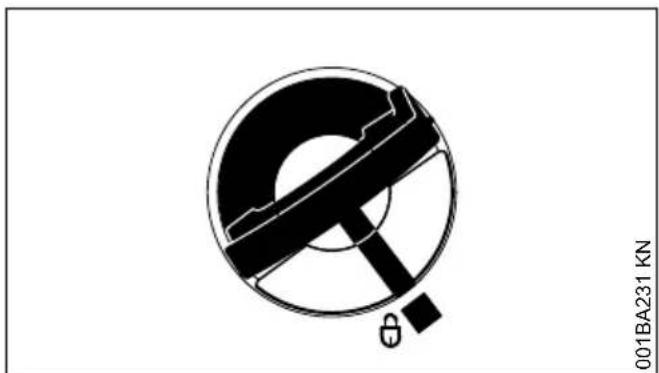

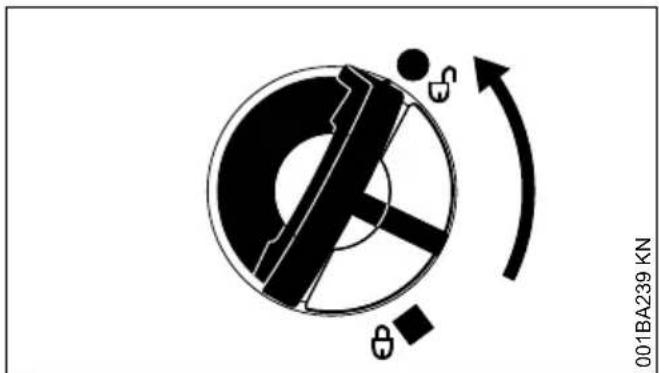

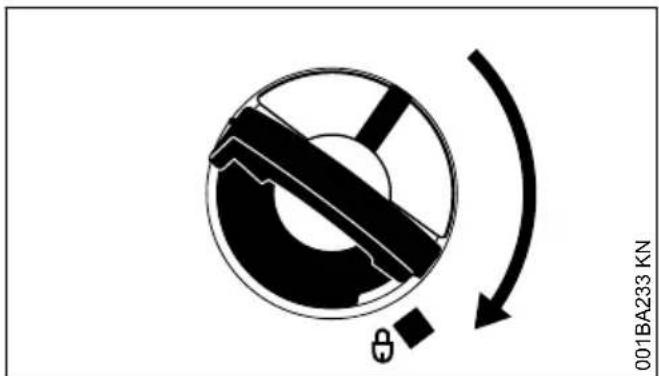

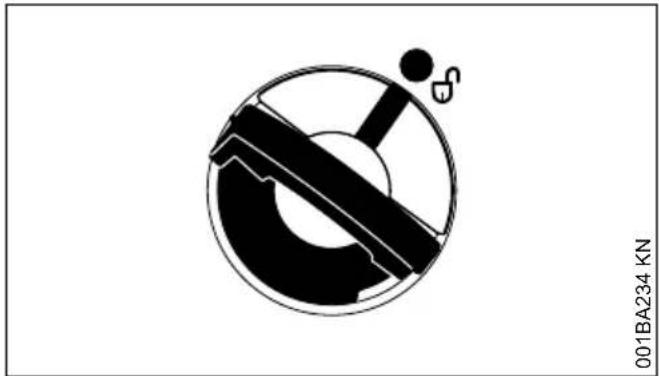

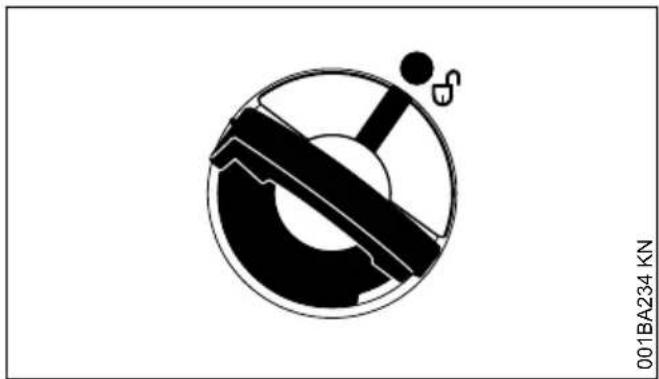

Bouchon de réservoir à ailette rabattable (verrouillage à baionnette)
Dans le cas du bouchon de réservoir à ailette rabattable (verrouillage à baïnonnette), le présenter correctement, le faire tourner jusqu'en butée et rabattre l'aillette.
Cela réduit le risque de desserrage du bouchon du réservoir sous l'effet des vibrations du moteur, et de fuite de carburant.
S'assurer qu'il n'y a pas de fuites! Si l'on constate une fuite de carburant, ne pas mettre le moteur en marche - DANGER de mort par suite de brûlures!
2.8 Avant d'entreprendre le travail
S'assurer que la tronçonneuse se trouve en parfait état pour un fonctionnement en toute sécurité - conformément aux indications des chapitres correspondants de la Notice d'emploi :
- contrôler l'étanchéité du système d'alimentation en carburant, en examinant tout particulièrement les pièces visibles telles que le bouchon du réservoir, les raccords de flexibles, la pompe d'amorçage manuelle (seulement sur les tronçonneuses munies d'une pompe d'amorçage manuelle). Ne pas démarrer le moteur en cas de manque d'étanchéité ou
d'endommagement - risque d'incendie! Avant de remettre la tronconneuse en service, la faire contrôler par le revendeur spécialiste;
- fonctionnement impeccable du frein de chaîne et du protège-main avant; guide-chaine parfaitement monté;
- chaîne correctement tendue;
- La gachette d'accélérateur et le blocage de gachette d'accélérateur doivent fonctionner facilement - dès qu'on la relâche, la gachette d'accélérateur doit revenir dans la position de départ, sous l'effet de son ressort de rappel;

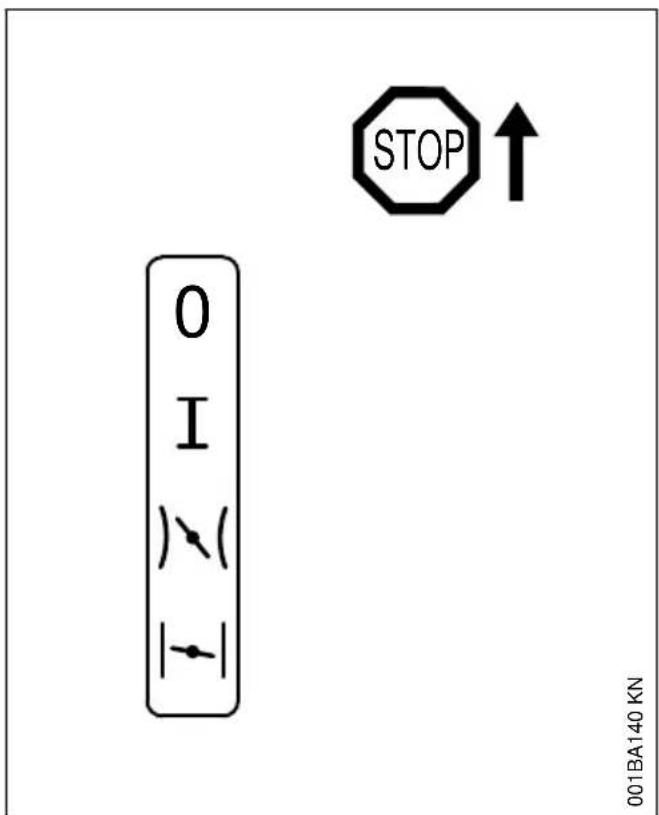

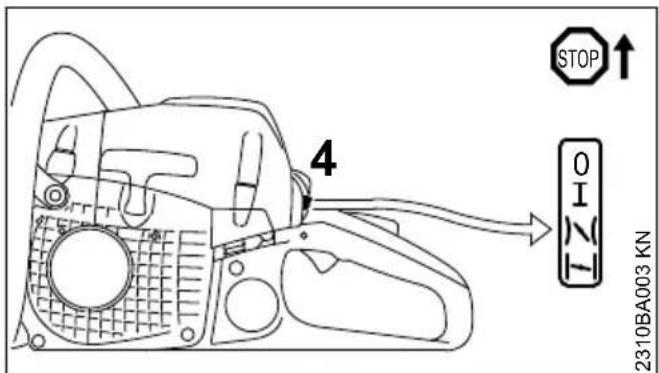

- le curseur combiné doit pouvoir être amené facilement sur la position STOP, 0 ou 0;

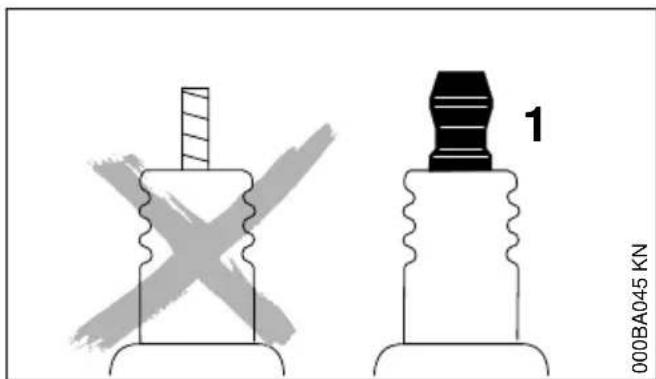

- contrôle le serrage du contact de câble d'allumage sur la bougie - un contact desserré peut provoquer un jaillissement d'étincelles risquant d'enflammer le mélange carburant qui aurait pu s'échapper - risque d'incendie!
- n'apporter aucune modification aux dispositifs de commande et de sécurité;
- Les poignées doivent être propres et sèches - sans huile ni autres salissures - un point très important pour que l'on puisse manier la tronçonneuse en toute sécurité;
- s'assurer que les réservoirs renferment suffisamment de carburant et d'huile de graissage de chaîne.
Il est interdit d'utiliser la tronconneuse si elle ne se trouve pas en parfait état de fonctionnement - risque d'accident!
2.9 Mise en route de la tronconneuse

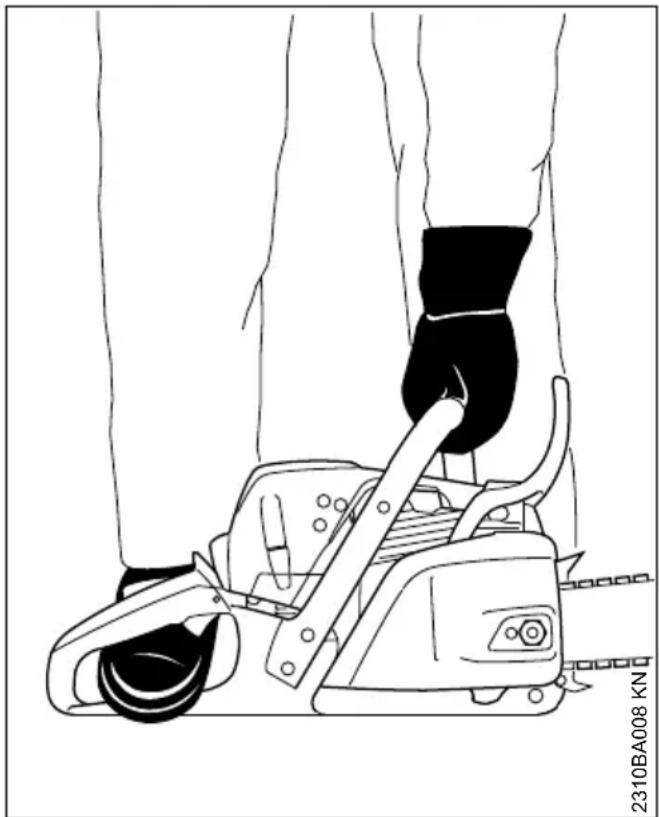

Pour cette procédure, toujours désigner une aire plane. Se tenir dans une position stable et sûre. Tenir fermement la tronçonneuse - le dispositif de coupe ne doit entrer en contact ni avec le sol, ni avec un objet quelconque - risque de blessure étant donné que la chaîne peut être déjà entraînée à la mise en route.
La tronçonneuse est conçue pour être maniée par une seule personne. Ne pas tolérer la présence d'autres personnes dans la zone de travail - pas même à la mise en route du moteur.
Ne pas démarrer la tronçonneuse lorsque la chaîne se trouve dans une coupe.
Pour lancer le moteur, aller au moins à 3 m du lieu où l'on a fait le plein et ne pas démarrer le moteur dans un local fermé.
Bloquer le frein de chaîne avant de lancer le moteur, sinon la chaîne pourrait être entraînée au démarrage - risque de blessure!
Ne pas lancer le moteur en tenant la machine à bout de bras – pour la mise en route du moteur, procéder comme décrit dans la Notice d'emploi.
2.10 Au cours du travail
Toujours se tenir dans une position stable et sûre. Faire très attention lorsque l'écorce de l'arbre est humide - risque de dérapage!

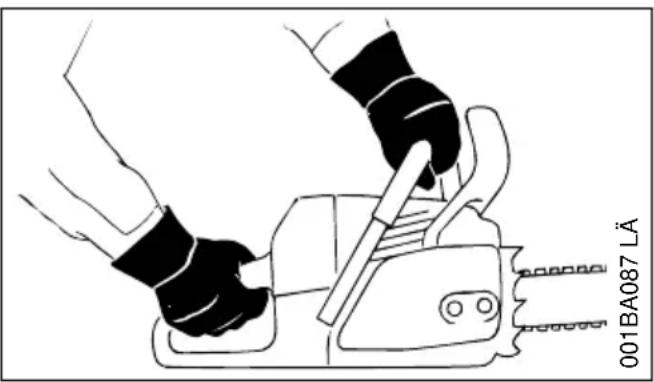

Toujours tenir fermement la tronçonneuse à deux mains : main droite sur la poignée arrière - ceci est également valable pour les gauchers. Pour pouvoir guider la machine en toute sécurité, empoigner fermement la poignée tubulaire et la poignée de commande en les entourant avec les pouces.
En cas d'urgence ou de danger imminent, arrêtez immédiatement le moteur - placez le levier de commande universel / commutateur d'arrêt dans la position STOP, 0 ou 0.
Ne jamais laisser la tronçonneuse en marche sans surveillance.
Faire particulièrement attention sur un sol glissant, mouillé, couvert de neige ou de verglas - de même qu'en travaillant à flanc de coteau, sur un terrain inégal ou sur du bois qui vient d'être écorcé (ou sur les morceaux d'écorce) - risque de dérapage!
Faire attention aux souches d'arbres, racines, fossés - pour ne pas risquer de trébucher!
Ne pas travailler seul – toujours rester à portée de voix d'autres personnes que l'on peut appeler au secours – ces personnes devant être dotées de la formation requise pour savoir comment intervenir en cas d'urgence. Les aides qui se trouvent sur l'aire de travail doivent aussi porter des vêtements de sécurité (casque!). Ces personnes
français 2 Prescriptions de sécurité
sonnes ne doivent pas se tenir directement en dessous des branches à couper.
En travaillant avec des protège-oreilles, il faut faire tout particulièrement attention : des bruits signalant un danger (cris, signaux sonores etc.) sont moins bien perceptibles.
Faire des pauses à temps pour ne pas risquer d'atteindre un état de fatigue ou d'épuisement qui pourrait entraîner un accident!
Les poussières (par ex. la poussière de bois), les vapeurs et les fumées dégagées au cours du sciage peuvent nuire à la santé. En cas de dégagement de poussière, porter un masque anti-poussière.
Lorsque le moteur est en marche et que l'on relâche la gâchette d'accélérateur, la chaîne tourne encore pendant quelques instants - par inertie.
Ne pas fumer en travaillant ou à proximité de la tronçonneuse - risque d'incendie! Des vapeurs d'essence inflammables peuvent s'échapper du système d'alimentation en carburant.
Vérifier la chaîne à des courts intervalles réguliers
- et immédiatement si son comportement change :
- arrêter le moteur, attendre que la chaîne soit arrêtée;
- contrôler l'objet et la bonne fixation;
- vérifier l'affutage.
Tant que le moteur est en marche, ne pas toucher à la chaîne. Si la chaîne est bloquée par un objet quelconque, arrêtez immédiatement le moteur – et enlevez seulement ensuite l'objet coincé – risque de blessure!
Avant de quitter la tronconneuse : arrêter le moteur.
Pour remplacer la chaîne, arrêter le moteur afin d'exclure le risque de mise en marche accidentelle du moteur - risque de blessure!
Écarter toute matière aisément inflammable (par ex. copeaux, morceaux d'écorce, herbe sèche, carburant) du flux des gaz d'échappement et du silencieux très chaud - risque d'incendie! Les silencieux à catalyseur peuvent atteindre une très haute température.
Il ne faut jamais travailler sans GRAISSAGE de la chaine, c'est pourquoi il est nécessaire de tous les jours surveiller le niveau d'huile dans le réservoir. Si le niveau d'huile du réservoir est trop bas, il faut arrêter immédiatement le travail - voir
également « Faire le plein d'huile de graissage de chaine » et « Contrôle du graissage de la chaine »
Si la tronçonneuse a été soumise à des sollicitations sortant du cadre de l'utilisation normale (par ex. si elle a été soumise à des efforts violents, en cas de choc ou de chute), avant de la remettre en marche, il faut impérativement s'assurer qu'elle se trouve en parfait état de fonctionnement – voir également « Avant le travail »
Contrôler tout particulièrement l'étanchéité du système de carburant et la fiabilité des dispositifs de sécurité. Il ne faut en aucun cas continuer d'utiliser la tronçonneuse si elle ne se trouve pas dans l'état impeccable requis pour garantir son fonctionnement en toute sécurité. En cas de doute, consulter le revendeur spécialisé.

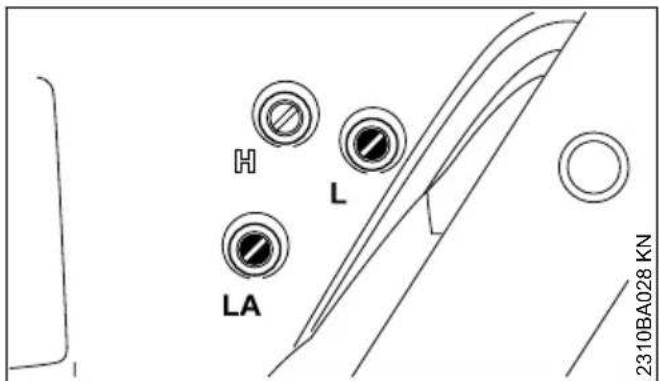

Veiller à ce que le ralenti soit correctement réglé – de telle sorte qu'après le relâchement de la gachette d'accélérateur la chaîne ne soit plus entraînée. Contrôler régulièrement le réglage du ralenti et le rectifier si possible. Si la chaîne est entraînée au ralenti, malgré un réglage correct, faire réparer la machine par le revendeur spécialisé.
Dès que le moteur est en marche, la tronçonneuse dégage des gaz d'échappement toxiques. Ces gaz peuvent être inodores et invisibles, et renfermer des hydrocarbures imbrûlés et du benzène. Ne jamais travailler avec la tronçonneuse dans des locaux fermés ou mal aérés - pas non plus si le moteur est équipé d'un catalyseur.
En travaillant dans des fossés, des dépressions de terrain ou des espaces restreints, toujours veiller à ce qu'une ventilation suffisante soit assurée – DANGER de mort par intoxication!
En cas de nausée, de maux de tête, de troubles de la vue (par ex. rétrécissement du champ de vision) ou de l'ouie, de vertige ou de manque de concentration croissant, arrêter immédiatement le travail - ces symptômes peuvent, entre autres, provenir d'une trop fine concentration de gaz d'échappement dans l'air ambiant - risque d'accident!
2.11 Après le travail

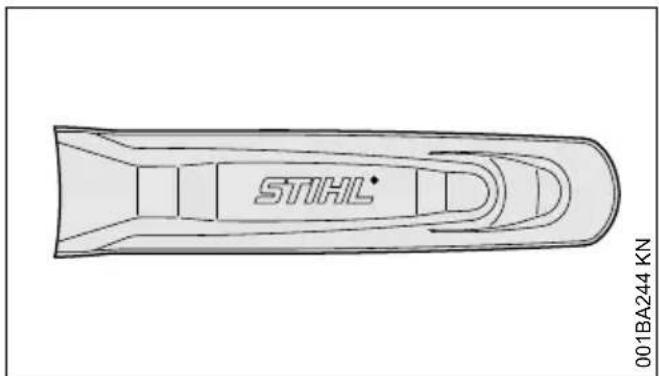

Arrêter le moteur, bloquer le frein de chaîne et mettre le protège-chaîne.
2 Prescriptions de sécurité française
2.12 Rangement
Lorsque la tronçonneuse n'est pas utilisée, la ranger en veillant à ce qu'elle ne présente aucun danger pour d'autres personnes. Conserver la tronçonneuse à un endroit approprié, de telle sorte qu'elle ne puisse pas être utilisée sans autorisation.
Conserver la tronçonneuse dans un local sec.
2.13 Vibrations
Au bout d'une assez longue durée d'utilisation de la machine, les vibrations peuvent provoquer une perturbation de l'irrigation sanguine des mains (« maladie des doigts blancs »).
Il n'est pas possible de fixer une durée d'utilisation valable d'une manière générale, car l'effet des vibrations dépend de plusieurs facteurs.
Les précautions suivantes permettent de prolonger la durée d'utilisation :
Garder les mains au chaud (porter des gants chauds) ; - faire des pauses.
Les facteurs suivants raccourcissent la durée d'utilisation :
- tendance personnelle à souffrir d'une mauvaise irrigation sanguine (symptômes : doigts souvent froids, fourmillements);
- utilisation à des basses températures ambiantes;
- effort exercé sur les poignées (une prise très fermée gène l'irrigation sanguine).
Si l'on utilise régulièrement la machine pendant de longues périodes et que les symptômes indiqués ci-dessus (par ex. fourmillements dans les doigts) se manifestent à plusieurs reprises, il est recommandé de se faire ausculter par un médecin.
2.14 Maintenance et réparations
Avant toute intervention pour la réparation, la maintenance et le nettoyage, de même qu'avant toute opération touchant le dispositif de coupe, il faut toujours arrêter le moteur afin d'exclure le risque de mise en marche inopinée de la chaîne - risque de blessure!
- Exception : réglage du carburateur et du ralenti.
La tronçonneuse doit faire l'objet d'une maintenance régulière. Effectuer exclusivement les opérations de maintenance et les réparations décrites dans la Notice d'emploi. Faire executer
toutes les autres opérations par un revendeur spécialisé.
STIHL recommende de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir ou la tronçonneuse risquerait d'être endommagée. Pour toute question à ce sujet, s'adresser à un revendeur spécialisé.
N'apporter aucune modification à la tronçonneuse – cela risquerait d'en compromettre la sécurité – risque d'accident !

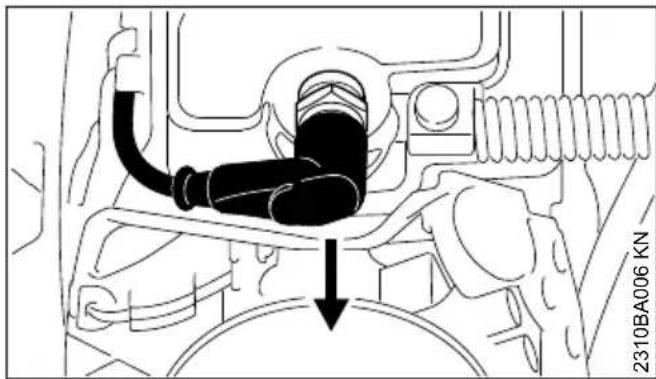

Lorsque le contact du câble d'allumage est débranché de la bougie ou que la bougie est dévissée, ne jamais faire tourner le moteur avec le lanceur sans avoir préalablement placé le curseur combiné en position STOP, 0 ou 0 - risque d'incendie par suite d'un jaillissement d'étincelles d'allumage à l'extérieur du cylindre!
Ne pas procéder à la maintenance de la machine à proximité d'un feu et ne pas non plus ranger la machine à proximité d'un feu – le carburant présente un risque d'incendie!
Contrôler régulièrement l'étanchéité du bouchon du réservoir à carburant.
Utiliser exclusivement une bougie autorisée par STIHL - voir « Caractéristiques techniques » - et dans un état impeccable.
Vérifier le câble d'allumage (isolement dans un état impeccable, bon serrage du raccord).
S'assurer que le silencieux est dans un état impeccable.
Ne pas travailler avec un silencieux endommagé ou sans silencieux - risque d'incendie, risque de lésion de l'ouïe!
Ne pas toucher au silencieux très chaud - risque de brûture!
L'état des éléments antivibratoires AV a une influence sur les caractéristiques du point de vue vibrations - c'est pourquoi il faut régulièrement contrôler les éléments AV.
Contrôler l'arrêt de chaîne – le replacer s'il est endommagé.
Arrêter le moteur
français 3 Forces de réaction
- avant de contrôler la tension de la chaîne;
- avant de retendre la chaîne;
- avant de remplacer la chaîne;
- avant toute intervention pour éliminer un dérangement quelconque.

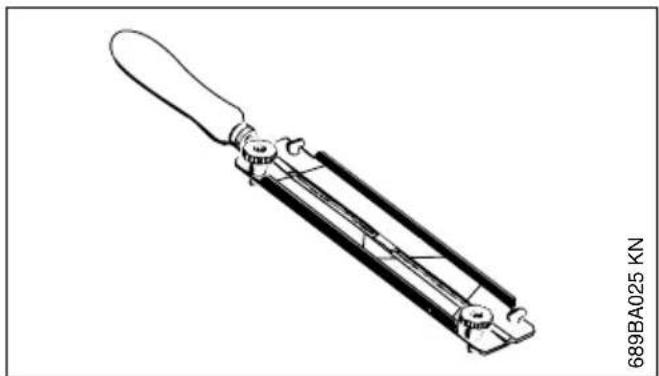

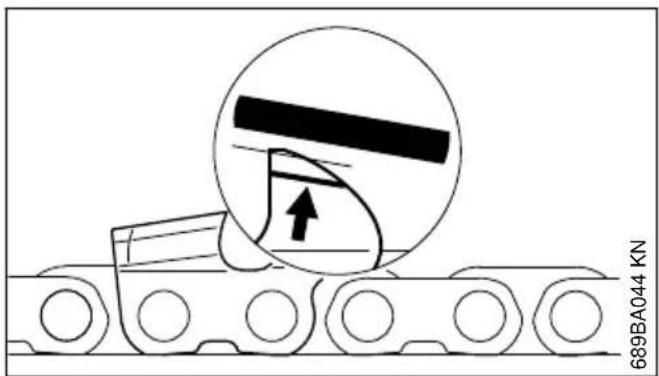

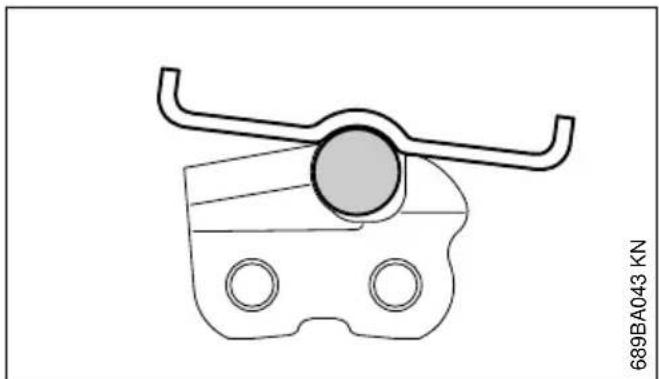

Respecter les instructions pour l'affutage - pour pouvoir utiliser correctement la machine, sans encourir de risques, toujours veiller à ce que la chaine et le guide-chaine se trouvent dans un état impeccable, et que la chaine soit correctement affûtée et tendue, et bien lubrifiée.
Remplacer à temps la chaine, le guide-chaine et le pignon.
Vérifier régulièrement l'état impeccable du tambour d'embrayage.
Conserver le carburant et l'huile de graissage de chaîne exclusivement dans des bidons réglementaires, homologues pour de tels produits et correctement étiquetés. Conserver les bidons à un endroit sec, frais et sur, à l'abri de la lumière et des rayons du soleil.
Si le frein de chaine ne fonctionne pas impeccable, arrêter immédiatement le moteur - risque de blessure! Consulter le revendeur spécialise - ne pas utiliser la tronçonneuse tant que le dérangement n'a pas été éliminé - voir « Frein de chaine »
3 Forces de réaction
Les forces de réaction les plus fréquentes sont : le rebond, le contrecoup et la traction.

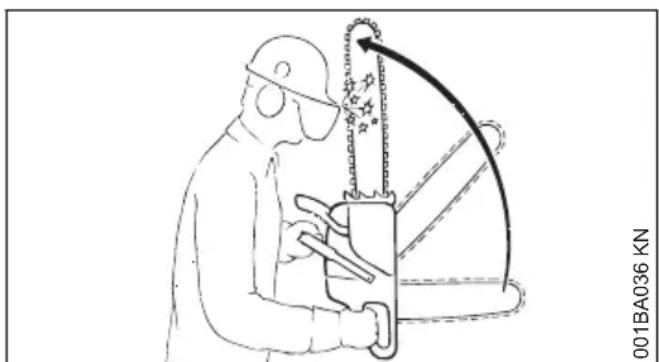

3.1 Danger en cas de rebond
Le rebond peut causer des coupures mortelles.
En cas de rebond (kick-back), la tronçonneuse est brusquement projetée vers l'utilisateur en décrivant un mouvement incontrollable.
3.2 Un rebond se produit par exemple
001BA257 KN
- Si le quart supérieur de la tête du guide-chaine entre accidentellement en contact avec le bois ou avec un objet solide - par ex. à l'ébranchage, si la chaine touche accidentellement une autre branche.
- Si la chaine se trouve brièvement coincée dans la coupe, au niveau de la tête du guide-chaine.
3.3 Frein de chaîne quickstop :
Cet équipement réduit le risque de blessure dans certaines situations - il ne peut toutefois pas empêcher un rebond. Lorsqu'il se déclenche, le frein de chaine immobilise la chaine en une fraction de seconde -
Voir le chapitre « Frein de chaîne » de la présente Notice d'emploi.
3.4 Pour réduire le risque de rebond :
- Travailler de façon réfléchie, en appliquant la technique qui convient.
- Toujours prendre la tronconenneuse à deux mains et la tenir fermement. Toujours scier à pleins gaz.
- Toujours observer la tête du guide-chaine.
- Ne pas scier avec la tête du guide-chaine.
- Faire attention aux petites branches dures, aux rejets et à la vegetation des sous-bois - dans lesquels la chaîne risque d'accrocher.
- Ne jamais scier plusieurs branches à la fois.
- Ne pas trop se pencher en avant.
- Ne pas scier à bras levés.
- Faire extrêmement attention en engageant la tronçonneuse dans une coupe déjà commencée.
- Ne pas essayer d'effectuer une coupe en mortaise sans être familiarisé avec cette technique de travail.
4 Technique de travail
- Faire attention à la position du tronc et aux forces qui pourraient refermer la coupe et coincer la chaîne.
- Travailler exclusivement avec une chaîne correctement affûtée et bien tendue - le retrait du limiteur de profondeur ne doit pas être trop grand.

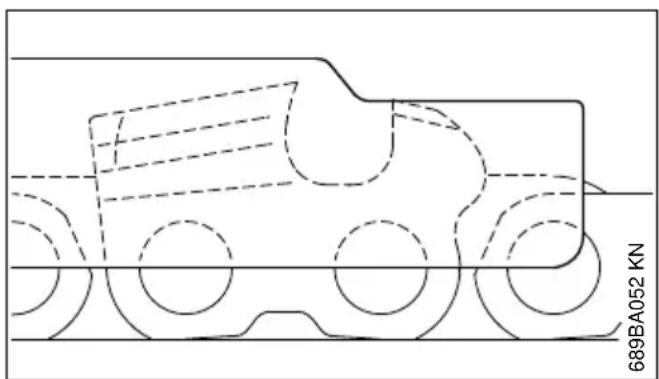

- Utiliser une chaîne réduisant la tendance au rebond et un guide-chaîne à tête de renvoi de faible diamètre.

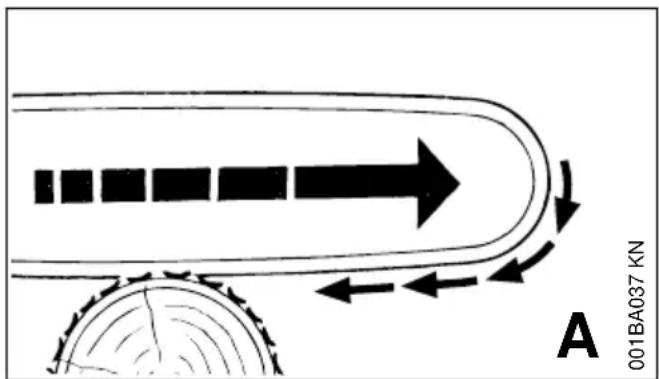

3.5 Traction (a)
Si lorsqu'on coupe avec le côté inférieur du guide-chaine - coupe sur le dessus - la chaîne se coince ou touche un corps étranger noyé dans le bois, la tronçonneuse peut être brusquement attirée vers le tronc - pour éviter ce phénomène, toujours fermement appliquer la griffe contre le bois à couper.
3.6 Contrecoup (b)
Si lorsqu'on coupe avec le côté supérieur du guide-chaine - coupe par le dessous - la chaîne se coince ou touche un corps étranger noyé dans le bois, la tronçonneuse peut être repoussée en arrière, en direction de l'utilisateur - pour éviter ce phénomène :
- Veiller à ce que le côté supérieur du guide-chaine ne se coince pas.
- Ne pas gauchir le guide-chaine dans la coupe.
3.7 Il faut faire très attention
-dans le cas d'arbres inclinés; - dans le cas d'arbres qui, par suite d'un abattage dans des conditions défavorables, sont restés accrochés à des arbres voisins et se trouvent sous contraintes; - en travaillant dans les chablis.
Dans de tels cas, ne pas travailler avec la tronçonneuse - mais utiliser un grappin à câble, un treuil ou un tracteur.
Sortir les troncs accessibles et dégagés. Poursuivre les travaux si possible sur une aire dégagée.
Le bois mort (bois desséché, pourri) présente un grand danger et il est très difficile ou presque impossible d'évaluer les risques. C'est pourquoi il faut utiliser le matériel adéquat, par ex. un treuil ou un tracteur.
À l'abattage à proximité de routes, voies ferrées, lignes électriques etc., travailler très prudemment. Si nécessaire, informer la police, la centrale électrique ou la société des chemins de fer.

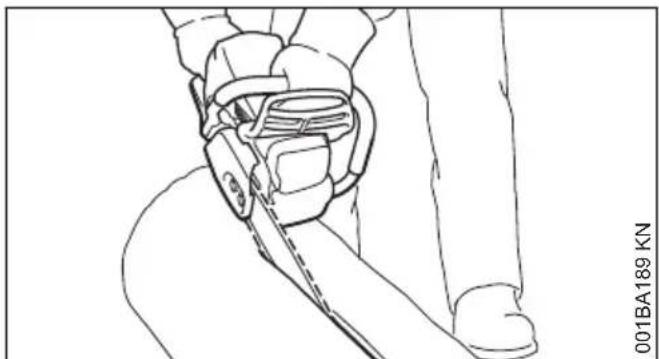

4 Technique de travail
Les travaux de sciage et d'abattage, ainsi que tous les travaux qui y sont liés (coupe en biseau, ébranchage etc.) ne doivent être effectués que par des personnes dotées de la formation requise. Une personne manquant d'expérience en ce qui concerne l'utilisation de la tronçonneuse ou les techniques de travail ne devrait exécuter aucun de ces travaux - grand risque d'accident!
Pour les travaux d'abattage, il faut impérativement respecter les prescriptions nationales spécifiques relatives à la technique d'abattage.
4.1 Sciage
Ne pas travailler avec la commande d'accélérateur en position de démarrage. Dans cette position de la gachette d'accélérateur, la régulation du régime du moteur n'est pas possible.
Travailler calmement, de manière bien réfléchie – seulement dans de bonnes conditions de visibilité et d'éclairage. Travailler prudemment – ne pas mettre d'autres personnes en danger.
Les personnes qui utilisent cette machine pour la première fois devraient s'exercer à tronconner des rondins sur un chevalet - voir « Sciage du bois de faible section »
Technique de travail
Utiliser le guide-chaine le plus court possible : la chaine, le guide-chaine et le pignon doivent être appariés, et convenir pour cette tronçonneuse.

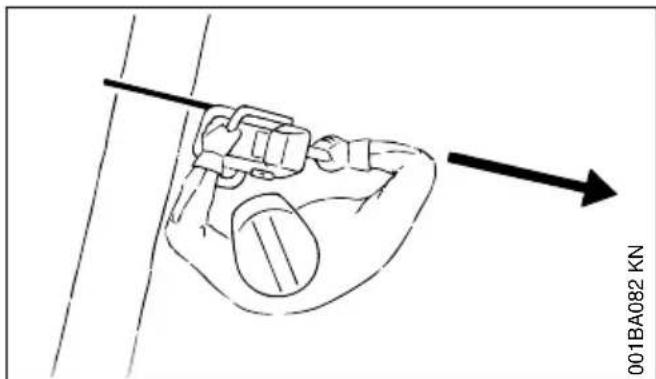

Tenir la tronçonneuse de telle sorte qu'aucune partie du corps ne se trouve dans le prolongement du plan de basculement de la chaine.
Toujours laisser la chaîne en rotation en sortant la tronçonneuse de la coupe.
Utiliser la tronçonneuse exclusivement pour le sciage - ne pas s'en servir pour faire levier ou pour écarter des branches ou les morceaux coupés des contreforts du pied d'arbre.
Ne pas couper par le dessous les branches qui pendent librement.
Il faut être très prudent en coupant des broussailles et des arbres de faible section. Les pousses minces peuvent être happées par la chaîne de la tronçonneuse et projetées en direction de l'utilisateur.
Attention lors de la coupe de bois éclaté - risque de blessures par des morceaux de bois emportés !
Veiller à ce que la tronçonneuse n'entre pas en contact avec des corps étrangers : des pierres, des clous etc. peuvent endommager la chaîne, et être projetés au loin. La tronçonneuse peut rebondir - risque d'accident !
Si une chaîne de tronçonneuse en rotation heurte une pierre ou un autre objet dur, cela peut provoquer un jaillissement d'étincelles et, dans certaines circonstances, mettre le feu à des matières aisément inflammables. Les plantes sèches et les broussailles sont aussi facilement inflammables, surtout par temps chaud et sec. En présence d'un risque d'incendie, ne pas utiliser la tronçonneuse à proximité de matières inflammables ou de plantes ou broussailles sèches! Il est impératif de demander à l'autorité forestière responsable s'il y a un risque d'incendie.
À flanc de coteau, toujours se tenir en amont ou de côté par rapport au tronc ou à l'arbre couché. Faire attention aux troncs qui pourraient rouler.
Pour travailler en hauteur :
- Toujours utiliser une nacelle élévatrice.
- Ne jamais travailler en se tenant sur une échelle ou dans un arbre.
- Jamais sur des échafaudages instables.
- Ne jamais travailler à bras levés - c'est-à-dire à une hauteur supérieure aux épaules.
- Ne jamais travailler d'une seule main.
Attaquer la coupe en accélérant à pleins gaz et en plaquant fermement la griffe contre le bois - commencer à scier seulement une fois que ces conditions sont remplies.
Ne jamais travailler sans la griffe, car la tronçonneuse peut entraîner l'utilisateur vers l'avant. Toujours appliquer fermement la griffe contre le bois.
À la fin de la coupe, la tronçonneuse n'est plus soutenue dans la coupe par le guide-chaine. L'utilisateur doit donc reprendre tout le poids de la tronçonneuse - risque de perte de contrôle!
Sciage du bois de faible section :
- Utiliser un dispositif de fixation robuste et stable - tel qu'un chevalet.
- Ne pas retenir le bois avec le pied.
- Ne pas faire tenir le morceau de bois par une autre personne - d'une manière générale, ne pas se faire aider par une autre personne.
Ébranchage
- Utiliser une chaîne à faible tendance au rebond.
- Dans la mesure du possible, mettre la tronconenneuse en appui sur le tronc.
- Ne pas se tenir sur le tronc au cours de l'ébranchage.
- Ne pas scier avec la tête du guide-chaine.
- Faire attention aux branches qui se trouvent sous contrainte.
- Ne jamais scier plusieurs branches à la fois.
4 Technique de travail

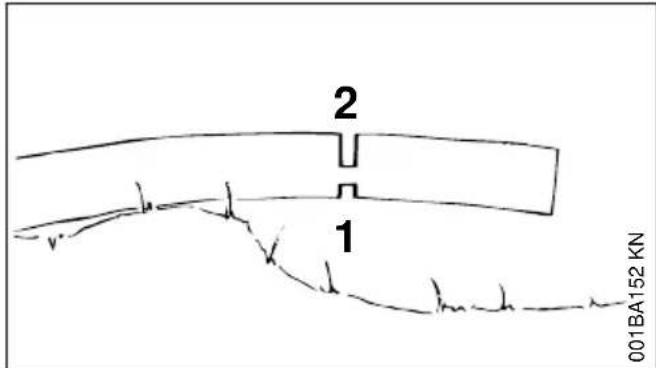

Bois sous tension, couche ou ABOUT:
Respecter impérativement l'ordre chronologique correct - exécuter tout d'abord la coupe du côté de compression (1), puis la coupe du côté de tension (2) - sinon le dispositif de coupe risquerait de se coincer dans la coupe ou un rebond pourrait se produire - risque de blessure!
- Exécuter la coupe de dégagement du côte de compression (1).
- Exécuter la coupe de séparation du côté de tension (2).
S'il est nécessaire d'exécuter la coupe de séparation de bas en haut (coupe par le dessous), il faut faire très attention - risque de contrecoup!
AVIS

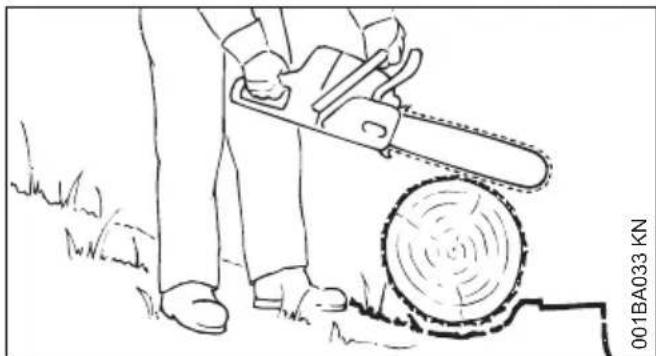

Au tronconnage du bois couché, la zone de coupe ne doit pas toucher le sol - sinon la chaîne serait endommagée.
Coupe en long :
Technique de sciage sans utilisation de la griffe - risque de traction vers l'avant - maintenir le guide-chaine sous l'angle le plus faible possible - travailler très prudemment - grand risque de rebond !
4.2 Préparatifs avant l'abattage
Seules les personnes chargées des travaux d'abattage sont admises dans la zone d'abattage.
Avant d'abattre un arbre, s'assurer qu'il ne présente aucun risque pour d'autres personnes - tenir compte du fait que des appels ou cris d'avertissement peuvent être étouffés par le bruit des moteurs.
La distance par rapport à tout autre poste de travail le plus proche devrait être au moins égale à 2 fois et 1/2 la longueur d'un arbre.
Définition de la direction de chute et aménagement des chemins de repli
Déterminer l'espace, entre les autres arbres, dans lequel l'arbre peut être abattu.
Tenir alors compte des points suivants : - Inclinaison naturelle de l'arbre - Structure extraordinaire forte des branches - Forme asymétrique, endommagement du bois - Direction et vitesse du vent - Ne pas abattre des arbres en cas de vent fort
français 4 Technique de travail
- Déclivité du terrain
- Arbres voisins
- Charge de neige
- État de santé de l'arbre - il faut être particulièrement prudent dans le cas de troncs endommagés ou de bois mort (desséché ou pourri).

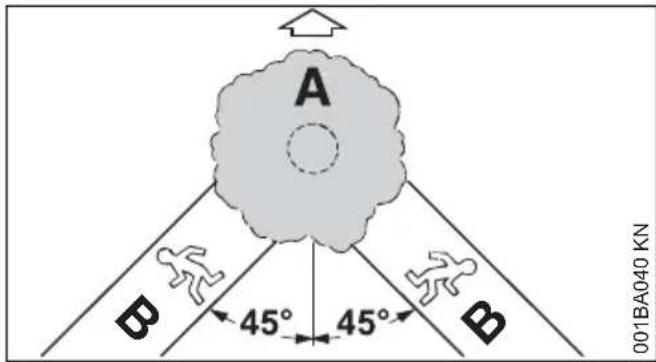

A Direction de chute
B Chemins de repli
- Aménager pour chaque personne des chemins de repli - dans le sens opposé à la direction de chute de l'arbre, sous un angle d'env. par rapport à la direction de chute de l'arbre.
- Nettoyer les chemins de repli, enlever les obstacles.
- Déposer les outils et autres équipements à une distance suffisante - mais pas sur les chemins de repli.
- À l'abattage, toujours se tenir de côté par rapport au tronc qui tombe et s'écarter toujours latéralement pour rejoindre le chemin de repli.
- En cas de forte déclivité du terrain, aménager les chemins de repli parallèlement à la pente.
- En s'écartant, faire attention aux branches qui pourraient tomber et surveiller la cime de l'arbre.
Préparation de la zone de travail autour du tronc

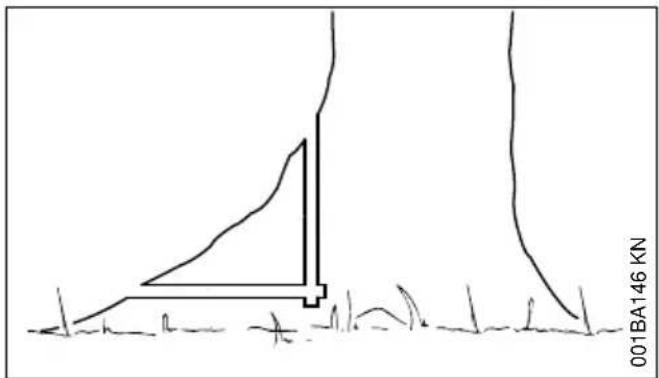

Au pied de l'arbre, éliminer les branches gênantes, les broussailles et tout obstacle de telle sorte que rien ne gêne les personnes qui travaillent autour de l'arbre. - Nettoyer soigneusement le pied de l'arbre (par ex. avec une hache) - du sable, des pierres ou d'autres corps étrangers émousseraient la chaîne de la tronçonneuse.
- Couper les renforts en commençant par le plus gros - tout d'abord à la verticale, puis à l'horizontal - mais seulement si le bois du tronc est en bon état.
4.3 Entaille d'abattage
Préparation de l'entaille d'abattage
L'entaille d'abattage (C) détermine la direction de chute.
Important :
L'entaille d'abattage doit être exécutée à angle droit par rapport à la direction de chute. - Le plus près possible du sol. - La profondeur de l'entaille d'abattage doit atteindre entre 1/5 et au maximum 1/3 du diamètre du tronc.

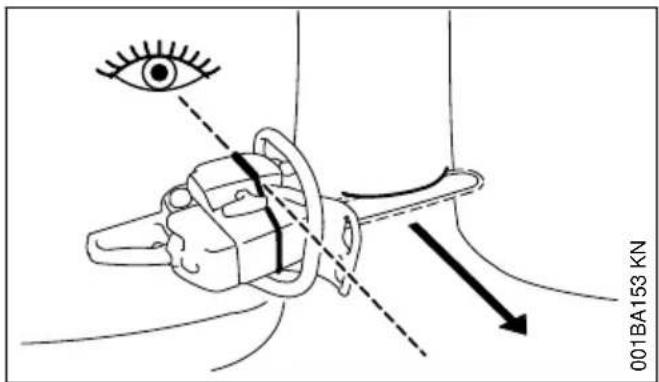

Détermination de la direction de chute - avec nervure de visée sur le capot et sur le carter de ventilateur
4 Technique de travail
Cette tronçonneuse est munie d'une nervure de visée, sur le capot et sur le carter de ventilateur, qui aide à déterminer la direction de chute. Utiliser cette nervure de visée.
Exécution de l'entaille d'abattage
En exécutant l'entaille d'abattage, orienter la tronçonneuse de telle sorte que l'entaille d'abattage forme un angle droit par rapport à la direction de chute.
En ce qui concerne l'ordre chronologique d'exécution de l'entaille d'abattage avec coupe horizontale (plancher ou sole) et coupe inclinée (plafond ou pan oblique), différentes procédures sont permises - respecter les prescriptions nationales spécifiques relatives à la technique d'abattage.
- Exécuter la coupe horizontale (plancher ou sole).
- Exécuter la coupe inclinée (plafond ou pan oblique) sous un angle d'env. 45° - 60° par rapport à la coupe horizontale.
Vérification de la direction de chute
- Placer la tronçonneuse de telle sorte que le guide-chaine se trouve sur le plancher (ou la sole) de l'entaille d'abattage. La nervure de visée d'abattage doit être dans l'axe de la direction de chute fixée - si nécessaire, corriger la direction de chute en recoupant l'entaille d'abattage selon besoin.
4.4 Entailles dans l'aubier
En cas de bois à longues fibres, les entailles dans l'aubier empêchent l'éclatement de l'aubier à l'abattage de l'arbre – exécuter ces entailles des deux côtés du tronc, au niveau de la base de l'entaille d'abattage, sur une largeur correspondant à env. 1/10 du diamètre du tronc – en cas de troncs de très grand diamètre, exécuter des entailles d'une profondeur maximale égale à la largeur du guide-chaine.
En cas de bois en mauvais état, il ne faut pas effectuer d'entailles dans l'aubier.
4.5 Principes de la technique d'abattage
Cotes essentielles
L'entaille d'abattage (C) détermine la direction de chute.
La partie non coupée fait office de charnière (D) et guide l'arbre au cours de sa chute.
Largeur de la charnière : env. 1/10 du diamètre du tronc - Il ne faut en aucun cas entailler la charnière en exécutant la coupe d'abattage - l'arbre ne tomberait pas dans la direction de chute prévue - risque d'accident! - Si le tronc de l'arbre est pourri, il faut laisser une charnière de plus grande largeur.
La coupe d'abattage (E) fait tomber l'arbre.
- Exécuter cette coupe exactement à l'horizontale.
- À une hauteur équivalente à 1/10 (au moins 3 cm) du diamètre du tronc, par rapport au plancher de l'entaille d'abattage (C).
La patte de retenue (F) ou la patte de sécurité (G) retient l'arbre pour qu'il ne tombe pas prématurément.
Largeur de cette patte : env. 1/10 à 1/5 du diamètre du tronc - Il ne faut en aucun cas entailler cette patte en exécutant la coupe d'abattage.
français 4 Technique de travail
- Si le tronc de l'arbre est pourri, il faut laisser une patte de plus grande largeur.

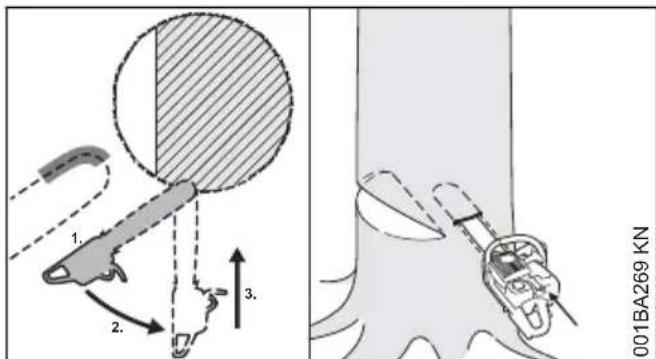

Coupe en mortaise
Pour exécuter une coupe de dégagement au tronçonnage - Pour les travaux de sculpture du bois
Utiliser une chaîne à faible tendance au rebond et faire très attention en appliquant cette technique. 1. Attaquer le bois avec le cote inférieur de la tete du guide-chaine - pas avec la partie supérieure - risque de rebond! Scier a pleins gaz jusqu'à ce que la profondeur de l'incision dans le tronc corresponde à deux fois la largeur du guide-chaine. 2. Faire lentement pivoter la tronconneuse dans la position de coupe en mortaise - risque de rebond ou de contrecoup! 3. Executer la coupe en mortaise avec prudence - risque de contrecoup!

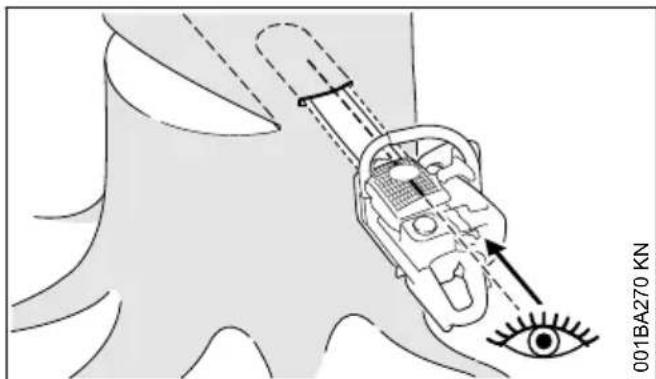

Si possible, utiliser la nervure de visée pour mortaisage. La nervure de visée pour mortaisage est parallèle au bord supérieur ou inférieur du guide-chaine.
À la coupe en mortaise, la nervure de visée pour mortaisage aide à réaliser une charnière à côtes parallèles, c'est-à-dire d'une même épaissur de chaque côté. À cet effet, orienter la nervure de visée pour mortaisage parallèlement à la ligne formée entre la coupe horizontalement et la coupe inclinée de l'entaille d'abattage.
Coins d'abattage
Insérer le coin d'abattage le plus tôt possible, c'est-à-dire dès qu'il ne risque plus de générer le travail de coupe. Insérer le coin dans la coupe d'abattage et l'emmancher à l'aide d'outils adéquats.
Utiliser exclusivement des coins en aluminium ou en matière synthétique - ne pas utiliser des coins en acier. Des coins en acier risqueraient d'endommager gravement la chaîne et pourraient provoquer un rebond dangereux.
Choisir des coins appropriés selon le diamètre du tronc et la largeur de la fente de coupe (analogue à la coupe d'abattage (E)).
Pour le choix du coin qui convient le mieux (longueur, largeur et hauteur adéquates), s'adresser au revendeur spécialisé STIHL.
4.6 Choix de la méthode de coupe d'abattage ajusté
Le choix de la méthode de coupe d'abattage déquate dépend des mêmes critères que pour la détermination de la direction de chute et des chemins de repli.
On distingue plusieurs variantes de ces critères. La présente Notice d'emploi ne décrit que les deux variantes les plus courantes :
| À gau- che : | arbre normal - arbre bien vertical avec une cime régulière |
| À droite : | arbre incliné - la cime est inclinée dans la direction de chute |

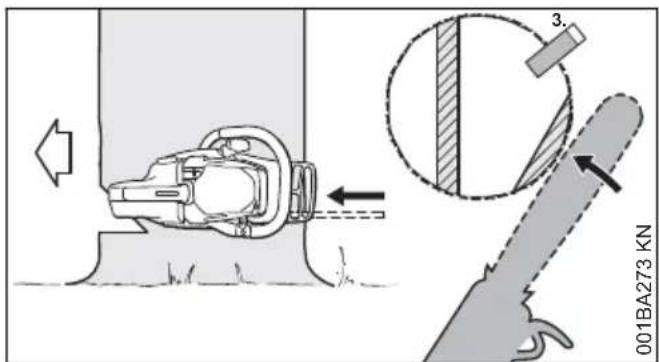

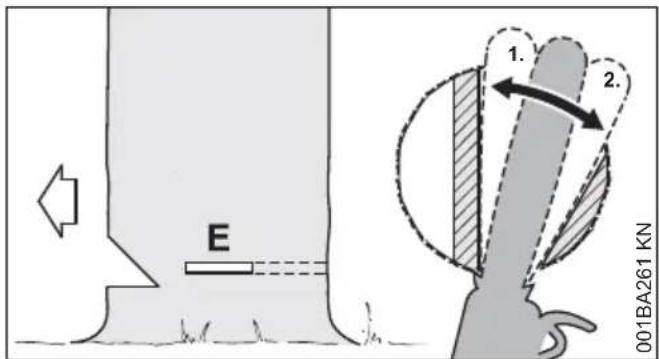

4.7 Coupe d'abattage avec patte de sécurité (arbre normal)

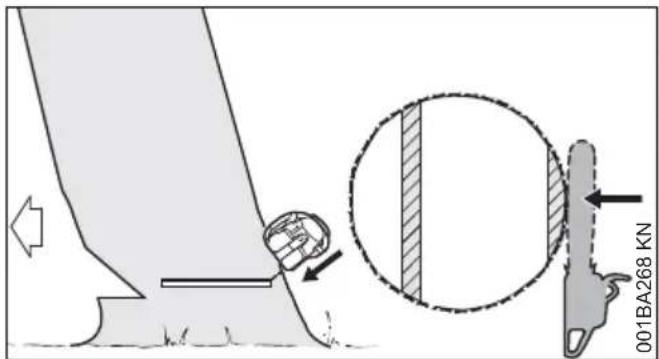

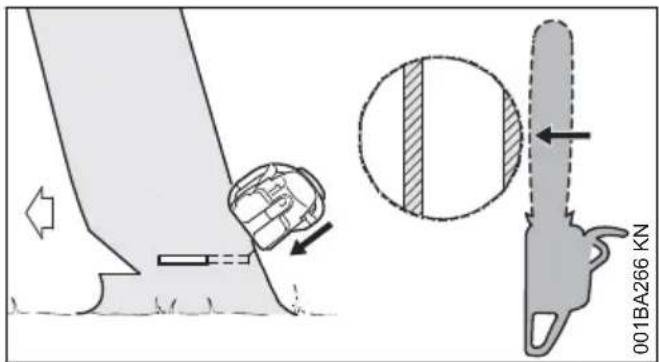

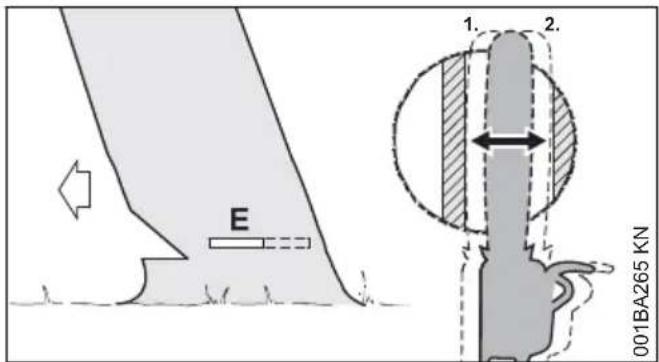

Troncs de faible diamètre
Choisir ce genre de coupe d'abattage lorsque le diamètre du tronc est inférieur à la longueur de coupe de la tronçonneuse.
Avant de commencer la coupe d'abattage, lancer un avertissement « ATTENTION! »
- Attaquer la coupe d'abattage (E) en mortaise - introduire alors intégralement le guide-chaine. Applique la griffe en arrêt de la charnière et l'utiliser comme pivot - changer de place le moins souvent possible.
- Exécuter la coupe d'abattage jusqu'à la charnière (1).
- Mais ne pas entailler la charnière.
- Exécuter la coupe d'abattage jusqu'à la patte de sécurité (2).
- Mais ne pas entailler la patte de sécurité.
Introduire un coin (3). Immédiatement avant la chute de l'arbre, donner un deuxième avertissement « Attention ! » En agissant depuis l'extérieur, avec les bras tendus, couper la patte de sécurité à l'horizontale, dans le plan de la coupe d'abattage.

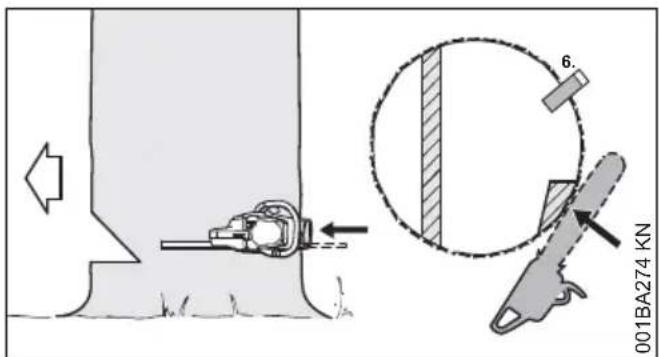

B) troncs de grand diamètre
Choisir ce genre de coupe d'abattage lorsque le diamètre du tronc est supérieur à la longueur de coupe de la tronçonneuse.
Avant de commencer la coupe d'abattage, lancer un avertissement « ATTENTION ! »
Applique la griffe au niveau de la coupe d'abattage et l'utiliser comme pivot - changer de place le moins souvent possible. Attaquer le tronc (1) avec la tête du guidechaîne, avant la charnière - mener la tronçonnage parfaitement à l'horizontale et la faire pivoter le plus loin possible. - Exécuter la coupe d'abattage jusqu'à la charnière (2).
- Mais ne pas entailer la charnière.
- Exécuter la coupe d'abattage jusqu'à la patte de sécurité (3).
- Mais ne pas entailler la patte de sécurité.
Poursuivre la coupe d'abattage de l' côté opposé du tronc.
Veiller à ce que la deuxième coupe se situe au même niveau que la première coupe.
Attaquer la coupe d'abattage en mortaise. - Exécuter la coupe d'abattage jusqu'à la charnière (4).
- Mais ne pas entailer la charnière.
- Exécuter la coupe d'abattage jusqu'à la patte de sécurité (5).
- Mais ne pas entailler la patte de sécurité.
Introduire un coin (6).
Immédiatement avant la chute de l'arbre, donner un deuxième avertissement « Attention ! »
En agissant depuis l'extérieur, avec les brastendus, couper la patte de sécurité à l'horizontale, dans le plan de la coupe d'abattage.
4. Technique de travail
A) troncs de faible diamètre
Choisir ce genre de coupe d'abattage lorsque le diamètre du tronc est inférieur à la longueur de coupe de la tronçonneuse.
- Attaquer la coupe en mortaise et introduire le guide-chaine jusqu'à ce qu'il desserte de l'autre côté du tronc.
- Exécuter la coupe d'abattage (E) en direction de la charnière (1).
- Exécuter cette coupe exactement à l'horizontale.
- Mais ne pas entailler la charnière.
- Exécuter la coupe d'abattage en direction de la patte de retenue (2).
- Exécuter cette coupe exactement à l'horizontale.
- Mais ne pas entailler la patte de retenue.
Immédiatement avant la chute de l'arbre, donner un deuxième avertissement « ATTENTION ! »
En agissant depuis l'extérieur, avec les bras tendus, couper la patte de retenue en exécutant une coupe oblique par le haut.
B) Troncs de grand diamètre
Choisir ce genre de coupe d'abattage lorsque le diamètre du tronc est supérieur à la longueur de coupe de la tronconneuse.
Applique la griffe derrière la patte de retenue et l'utiliser comme pivot - changer de place le moins souvent possible. - Attaquer le tronc (1) avec la tête du guide-chaine, avant la charnière - mener la tronconneuse parfaitement à l'horizontal et la faire pivoter le plus loin possible. Mais ne pas entailler la patte de retenue, ni la charnière. - Exécuter la coupe d'abattage jusqu'à la charnière (2). - Mais ne pas entailler la charnière. - Exécuter la coupe d'abattage jusqu'à la patte de retenue (3). Mais ne pas entailler la patte de retenue.
Poursuivre la coupe d'abattage du côté opposé du tronc.
Veiller à ce que la deuxième coupe se situe au même niveau que la première coupe.
Applique la griffe en arrière de la charnière et l'utiliser comme pivot - changer de place le moins souvent possible. - Attaquer le tronc (4) avec la tête du guide-chaine, en avant de la patte de retenue - mener la troncée parfaitement à l'horizontale et la faire pivoter le plus loin possible. - Exécuter la coupe d'abattage jusqu'à la charnière (5). - Mais ne pas entailler la charnière. - Exécuter la coupe d'abattage jusqu'à la patte de retenue (6). - Mais ne pas entailler la patte de retenue.
Immédiatement avant la chute de l'arbre, donner un deuxième avertissement « Attention ! »
En agissant depuis l'extérieur, avec les bras tendus, couper la patte de retenue en exécutant une coupe oblique par le haut.
5 Dispositif de coupe
La chaîne, le guide-chaîne et le pignon constituent le dispositif de coupe.
Le dispositif de coupe fourni à la livraison de la machine est parfaitement adapté à cette tronçonneuse.
- Le pignon d'entraînement de la chaine et le pignon de renvoi du guide-chaine Rollomatic doit avoir le même pas (t) que la chaine (1).
- La jauge (épaisseur) des maillons d'entraînement (2) de la chaine (1) doit correspondre à la jauge (largeur) de la rainure du guide-chaine (3).
En cas d'appariement de composants incompatibles, le dispositif de coupe risque de subir des dommages irréparables au bout de quelques instants de fonctionnement.
5.1 Protège-chaine
Un protège-chaine convenant pour le dispositif de coupe respectif est joint à la livraison de la machine.
Si l'on utilise une tronçonneuse avec des guide-châines de différentes longueurs, il faut toujours utiliser un protège-chaine ajustat recouvrant toute la longueur du guide-chaine.
Le protège-chaine porte sur le côté l'indication de la longueur des guide-chaines pour lesquels il convient.

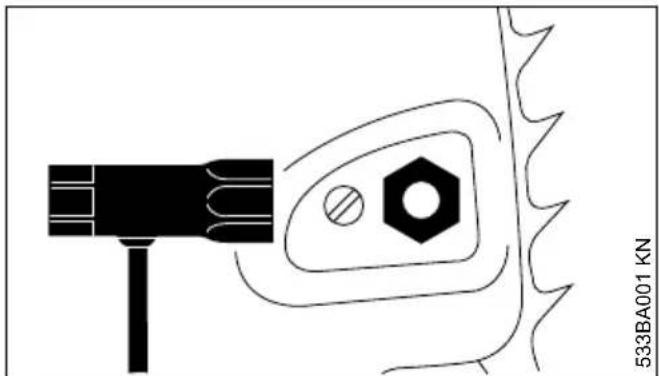

6.1 Démontage du couvercle de pignon
- Démontage du couvercle de pignon Dévisser l'écrou etsteroler le couvercle de pignon
Tourner la vis (1) vers la gauche jusqu'à ce que le curseur tendeur (2) repose à gauche contre l'évidement dans le boîtier
6.2 Desserrage du frein de chaîne
Tirer le protège-main en direction de la poignée tubulaire jusqu'à entendre un clic indiquant que le frein de chaîne est desserré
Avertissement
Porter des gants - risque de blessure en raison des dents acérées de la chaîne.

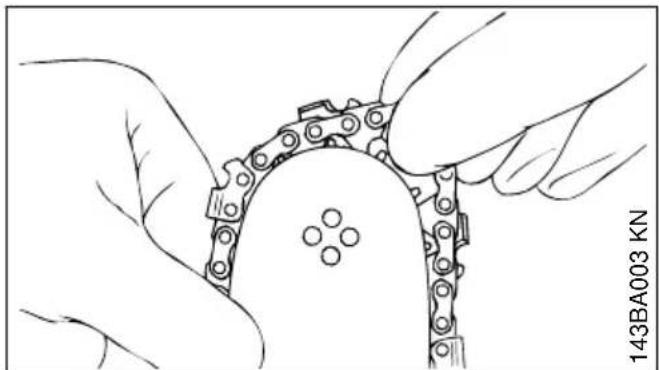

Monter la chaîne en commençant par la pointe du guide-chaine

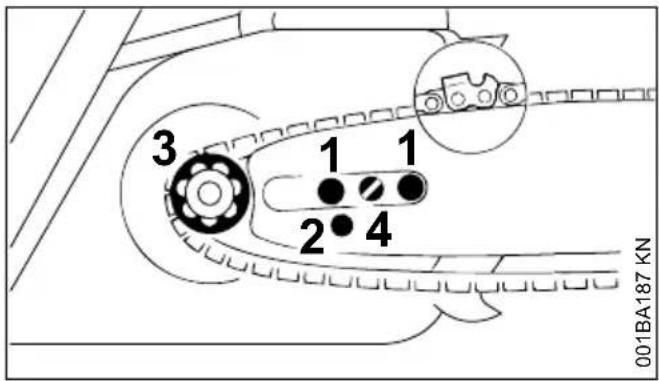

Poser le guide-chaine sur les vis (1) - les arêtes de coupe de la chaine doivent être dirigées vers la droite - Placer l'orifice de fixation (2) au-dessus du tenon du curseur tendeur - poser simultanément la chaîne sur le pignon (3) Tourner la vis (4) vers la droite jusqu'à ce que la chaine pendente à peine vers le bas et que les tenons des maillons d'entrainment PENETRENT dans la rainure du guide-chaine Remonter le couvercle du pignon et ne serrer l'écrou que légèrement à la main Voir « Tension de la chaine » pour la suite des opérations

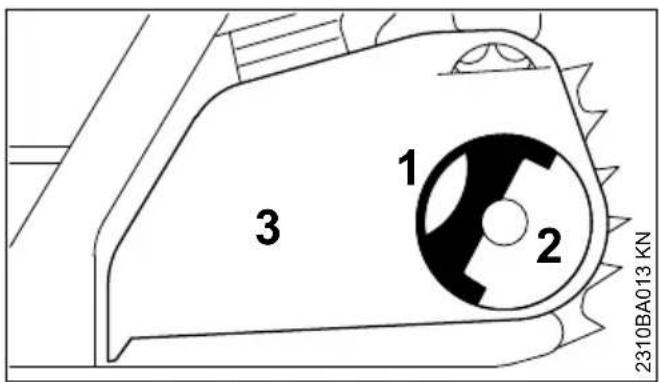

7.1 Démontage du couvercle de pignon
Relever l'ailette (1) (jusqu'à ce qu'elle s'encliquette) ; tourner l'écrou à ailette (2) vers la gauche jusqu'à ce qu'il soit desserré mais reste encore accroché dans le couvercle de pignon (3) ; enlever le couvercle de pignon (3).
7 Montage du guide-chaîne et de la chaîne (tendeur rapide) français

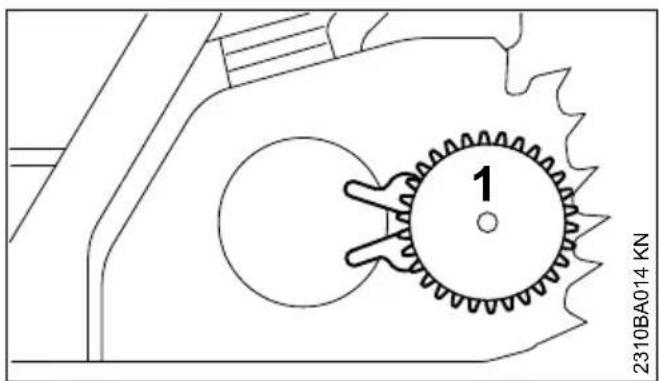

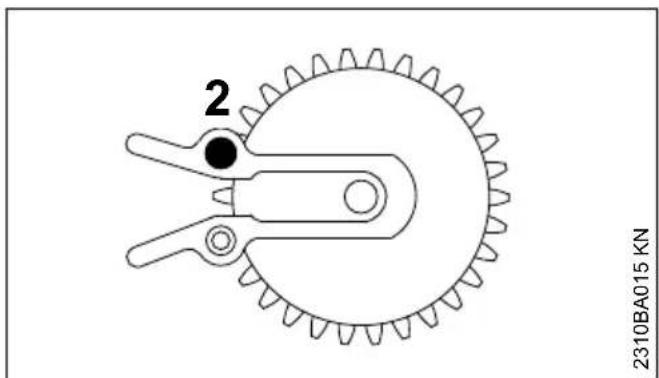

7.2 Montage de la rondelle de tension
Enlever la rondelle de tension (1) et la retourner;
Dévisser la vis (2)

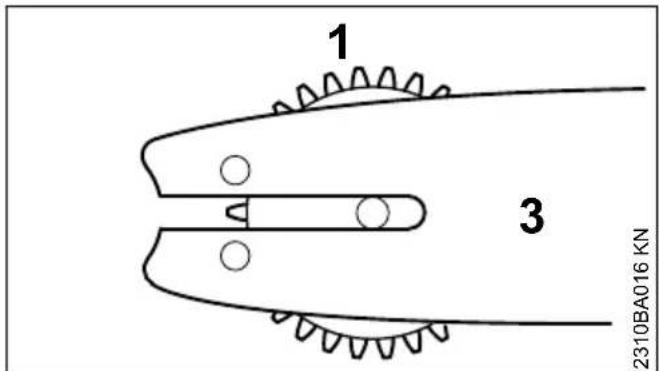

positionner la rondelle de tension (1) et le guide-chaîne (3) l'un par rapport à l'autre;
Engager la vis (2) et la serrer.
7.3 Déblocage du frein de chaîne
Tirer le protège-main en direction de la poignée tubulaire jusqu'à ce qu'il produise un déclic audible – le frein de chaîne est desserré.
Avertissement
Mettre des gants de protection - risque de blessure sur les dents de coupe acérées.

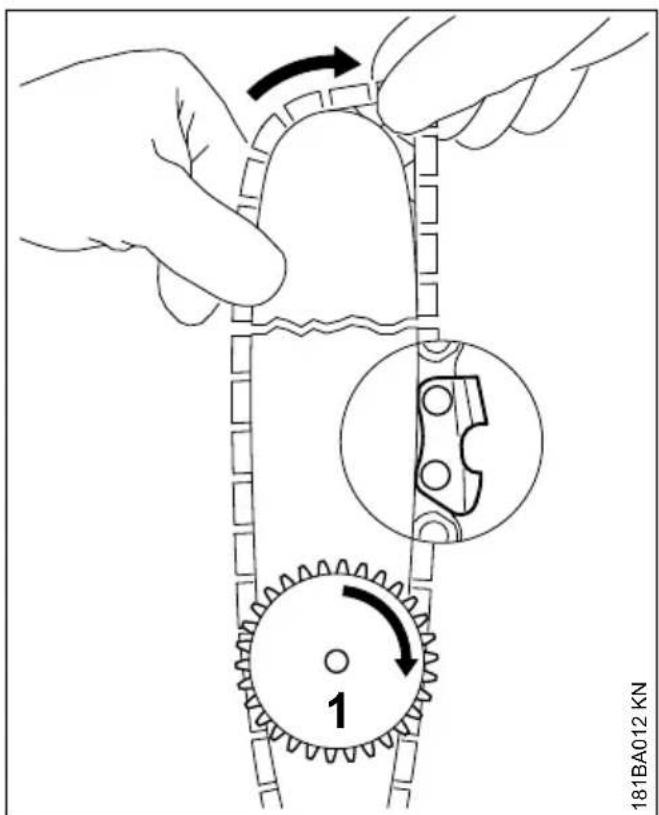

Poser la chaine - en commençant par la tête du guide-chaine - faire attention au positionnement de la rondelle de tension et des tranchants des gouges; tourner la rondelle de tension (1) à fond vers la droite;
Tension de la chaîne (tendeur latéral)
tourner le guide-chaine de telle sorte que la rondelle de tension soit orientée en direction de l'utilisateur;

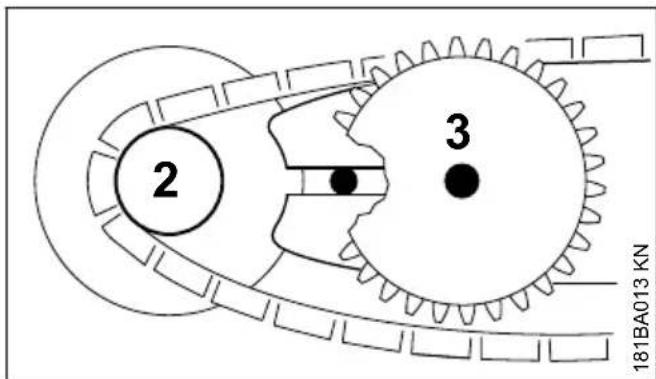

poser la chaîne sur le pignon (2) ; glisser le guide-chaine sur la vis à embase (3), la tête de la vis à embase arrêt doit dépasser dans le trou oblong ;
engager le maillon d'entraînement dans la rainure du guide-chaine (flèche) et tourner la rondelle de tension à fond vers la gauche; - mesure le couvercle de pignon en place en introduisant les ergots de guidage dans les orifices du carter du moteur;

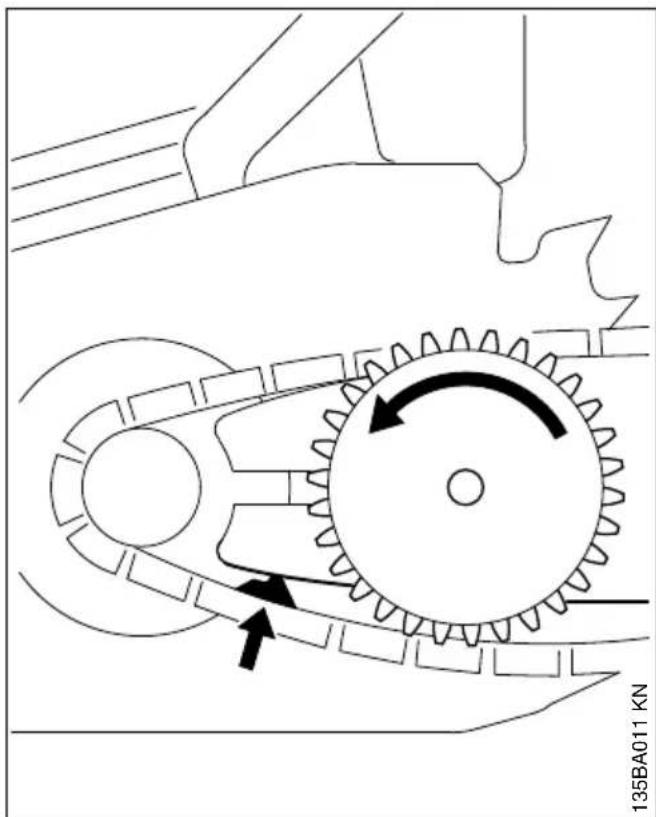

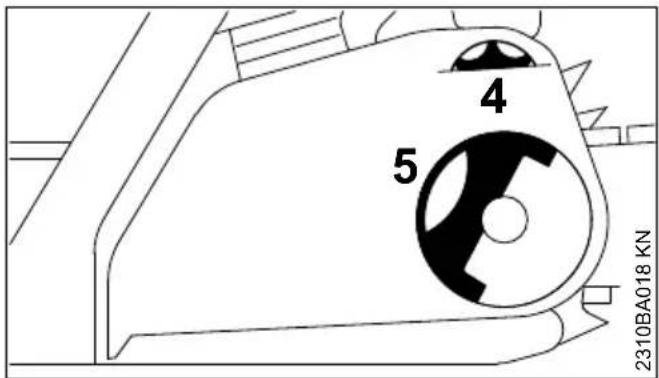

À la mise en place du couvercle de pignon, les dents de la roue dentée de tension et de la rondelle de tension doivent s'engrener; si nécessaire,
faire légèrement tourner la roue dentée de tension (4) jusqu'à ce que le couvercle de pignon puisse être parfaitement appliqué contre le carter du moteur; relever l'ailette (5) (jusqu'à ce qu'elle s'encliquette); mettre le écrou à ailette en prise et le serrer légèrement; pour continuer, voir « Tension de la chaine »
8 Tension de la chaîne (ten-deur latéral)
Pour retendre la chaîne au cours du travail :
Arrêter le moteur ; desserrer l'écrou ; soulever le nez du guide-chaine ; - à l'aide d'un tournevis, faire tourner la vis (1) vers la droite, jusqu'à ce que la chaîne porte sur la partie inférieure du guide-chaine ; en maintenant le nez du guide-chaine en position relevée, desserrer fermement l'écrou ; pour continuer : voir « Contrôle de la tension de la chaîne » ;
Une chaîne neuve doit être retendue plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps!
9 Tension de la chaîne (tendeur rapide)
contrôle assez souvent la tension de la chaîne - voir « Instructions de service »
9 Tension de la chaîne (tendeur rapide)
Pour retendre la chaîne au cours du travail :
Arrêter le moteur ; relever l'ailette de l'écrou à ailette et desserrer l'écrou à ailette ; tourner la roue dentée de tension (1) à fond vers la droite ; serrer fermement l'écrou à ailette (2) à la main ; rabattre l'ailette de l'écrou ; - pour continuer : voir « Contrôle de la tension de la chaîne » ;
Une chaîne neuve doit être retendue plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps!
Contrôler assez souvent la tension de la chaîne - voir « Instructions de service »
10 Contrôle de la tension de la chaîne
- Arrêter le moteur; mettre des gants de protection; la chaîne doit porter sur la partie inférieure du guide-chaîne - et, lorsque le frein de chaîne est desserré, il doit être possible de la faire glisser sur le guide-chaîne en la tirant à la main;
Si nécessaire, retendre la chaîne. Une chaîne neuve doit être retendue plus souvent qu'une chaîne qui a déjà été utilisée depuis un certain temps. - Contrôler assez souvent la tension de la chaîne - voir « Instructions de service »
11 Carburant
Le moteur doit être alimenté avec un mélange d'essence et d'huile moteur.
Avertissement
Éviter un contact direct de la peau avec le carburant et l'inhalation des vapeurs de carburant.
11.1 STIHL motomix
STIHL commande l'utilisation du carburant STIHL MotoMix. Ce mélange prêt à l'usage ne contient ni benzène, ni plomb. Il se désigne par un indice d'octane élevé et présente l'avantage de toujours garantir le rapport de mélange qui convient.
Le carburant STIHL MotoMix est mélangé avec de l'huile STIHL HP Ultra pour moteurs deux-temps, pour garantir la plus grande longévité du moteur.
Le MotoMix n'est pas disponible sur tous les marchés.
11.2 Composition du mélange
Des essences et huiles qui ne conviennent pas ou un rapport de mélange non conforme aux prescriptions peuvent entrainer de graves avaries du moteur. Des essences et huiles moteur de qualité inférieure risquent de déterminer le moteur, les bagues d'étanchéité, les conduites et le réservoir à carburant.
11.2.1 Essence
Utiliser seulement de l'essence de marque - sans plomb ou avec plomb - dont l'indice d'octane atteint au moins 90 RON.
Une essence à teneur en alcool supérieure à 10% peut causer des perturbations du fonctionnement des moteurs équipés d'un carburateur à réglage manuel et c'est pourquoi il convient de ne pas l'employer sur ces moteurs.
Les moteurs équipés de la M-Tronic développent leur pleine puissance également avec une
Français 12 Ravitaillement en carburant
essence dont la teneur en alcool atteint jusqu'à 27% (E27).
11.2.2 Huile moteur
Si on compose soi-même le mélange de carburant, il est seulement permis d'utiliser de l'huile STIHL pour moteur deux-temps ou une autre huile moteur haute performances des classes JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC ou ISO-L-EGD.
STIHL prescrit l'utilisation de l'huile HP ultra ou d'une huile moteur haute performances de même qualité afin de garantir le respect des normes antipollution sur toute la durée de vie de la machine.
11.2.3 Rapport du mélange
Avec de l'huile STIHL pour moteur deux-temps 1:50; 1:50 = 1 part d'huile + 50 parts d'essence
Quantité d'essence Huile deux-temps STIHL 1:50
Litres (ml)
1 0,02 (20)
50,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0,40 (400)
250,50 (500)
- Verser dans un bidon homologué pour carburant d'abord l'huile moteur, puis l'essence - et mélanger soigneusement.
11.3 Stockage du mélange
Stocker le mélange exclusivement dans des bidons homologues pour le carburant, à un endroit sec, frais et sûr, à l'abri de la lumière et des rayons du soleil.
Le mélange vieillit – ne préparer le mélange que pour quelques semaines à l'avance. Ne pas stocker le mélange pendant plus de 30 jours. Sous l'effet de la lumière, des rayons du soleil ou de températures trop basses ou trop fortes, le mélange peut se dégrader plus rapidement et devenir inutilisable.
Le carburant STIHL MotoMix peut toutefois être stocké, sans inconvénient, durant une période maximale de 5 ans.
Avant de faire le plein, secouer vigoureusement le bidon de mélange.
Avertissement
Une pression peut s'établir dans le bidon - ouvrir le bouchon avec précaution.
Nettoyer régulièrement et soigneusement le réservoir à carburant et les bidons.
Pour l'élimination des restes de carburant et du liquide employé pour le nettoyage, procédez conformément à la législation et de façon écologique!

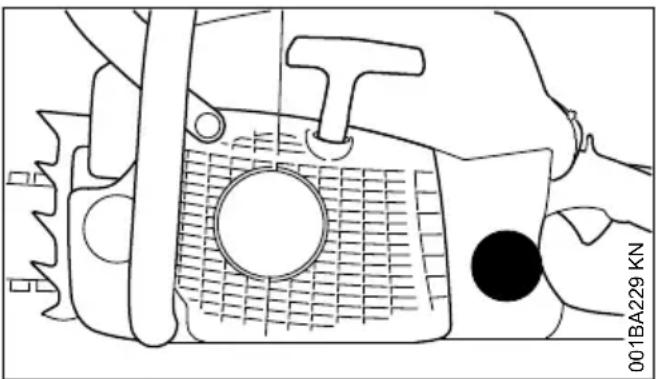

12.1 Préparation de l'appareil
Nettoyer le bouchon et ses alentours avant de faire le plein pour éviter que des impuretés ne tombent dans le réservoir. Positionner l'appareil de manière à ce que le bouchon soit dirigé vers le haut.
12.2 Ouverture
Relever l'aillette.
12 Ravitaillement en carburant français
- Tourner le bouchon du réservoir (env. 1/4 de tour).
Les repères du réservoir et du bouchon du réservoir doivent coïncider.
Enlever le bouchon du réservoir.
12.3 Faire le plein de carburant.
En faisant le plein, ne pas renverser du carburant et ne pas replir le réservoir jusqu'au bord.
STIHL commande d'utiliser le système de remplissage STIHL pour carburant (accessoire optionnel).
Faire le plein de carburant.
12.4 Fermeture
L'aillette étant relevée à la verticale :
- Présenter le bouchon du réservoir à carburant - les repères du réservoir et du bouchon du réservoir doivent coïncider. Pousser le bouchon du réservoir vers le bas, jusqu'en butée.
En maintenant la pression sur le bouchon du réservoir, le tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'encliquette.
Après cela, les repères du réservoir et du bouchon du réservoir coïncident.
Rabattre l’aillette.
Le bouchon du réservoir est verrouillé.
12.5 Si le bouchon du réservoir ne se verrouille pas sur le réservoir à carburant
La partie inférieure du bouchon du réservoir est décalée par rapport à la partie supérieure.
Enlever le bouchon du réservoir à carburant et le regarder par le haut;
À g.: La partie inférieure du bouchon du réservoir est décalée - le marquage intérieur (1) coïncide avec le marquage extérieur.
À droite : La partie inférieure du bouchon du réservoir est dans la position correcte - le marquage intérieur se trouve en dessous de l'ailette. Il ne coïncide pas avec le marquage extérieur.
- Présenter le bouchon du réservoir et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'engage dans le siège du goulot de remplissage.
- Continuer de tourner le bouchon du réservoir dans le sens inverse des aiguilles d'une montre (env. 1/4 de tour) - la partie inférieure du bouchon du réservoir est ainsi tournée dans la position correcte. Tourner le bouchon du réservoir dans le sens des aiguilles d'une montre et le fermer - voir la section « Fermeture »
13 Huile de graissage de chaîne
Pour le graissage automatique et durable de la chaine et du guide-chaine - utiliser exclusivement de l'huile de graissage de chaine eco-compatible et de bonne qualité - de préférence l'huile STIHL BioPlus à biodégradabilité rapide.
AVIS
L'huile biologique pour le graissage de la chaine doit posséder une résistance suffisante au volatilisation (comme par ex. l'huile STIHL BioPlus). De l'huile à résistance au volatilisation insuffisante a tendance à se résinifier rapidement. La conséquence est que des dépôts durs, difficiles à enlever, se forment en particulier sur les pièces d'entraînement de la chaine et sur la chaine - et cela peut même entraîner le blocage de la pompe à huile.
La longévité de la chaine et du guide-chaine dépend essentiellement de la bonne qualité de l'huile de graissage - c'est pourquoi il faut utiliser exclusivement de l'huile spécialement élaborée pour le graissage de la chaine.
Avertissement
Ne pas utiliser de l'huile de vidange! L'huile de vidange est polluante et un contact prolongé et répété avec la peau peut avoir un effet cancérigène!
AVIS
L'huile de vidange n'a pas le pouvoir lubrifiant requis et ne convient pas pour le graissage de la chaine.

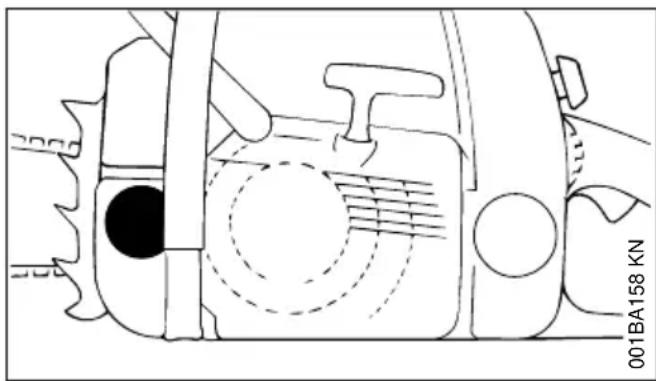

14.1 Préparatifs
Nettoyer soigneusement le bouchon du réservoir et son voisinage, afin qu'aucune impureté ne risque de pénétrer dans le réservoir d'huile; - positionner la machine de telle sorte que le bouchon du réservoir soit orienté vers le haut; ouvrir le bouchon du réservoir.
14.2 Ravitallement en huile de graissage de chaîne
- Refaire le plein d'huile de graissage de chaîne - à chaque plein de carburant;
En faisant le plein, ne pas renverser de l'huile de graissage de chaîne et ne pas replir le réservoir jusqu'au bord.
STIHL commande d'utiliser le système de remplissage STIHL pour huile de graissage de chaîne (accessoire optionnel).
Fermer le bouchon du réservoir.
Lorsque la machine tombe en « panne sèche », il faut impératifement que le réservoir d'huile
contienne encore une certaine quantité d'huile de graissage de chaîne.
Si par contre le niveau d'huile ne baisse pas, cela peut signaler une perturbation du débit d'huile de graissage : contrôle le graissage de la chaîne, nettoyer les canalisations d'huile, consulter au besoin le revendeur spécialisé. STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL.
15 Contrôle du graissage de la chaîne
La chaîne doit toujours projeter un peu d'huile.
AVIS
Ne jamais travailler sans graissage de la chaine! Si la chaine tourne à sec, il suffit de quelques instants de fonctionnement pour que le dispositif de coupe subisse des dommages irréparables. Avant d'entreprendre le travail, il faut donc contrôler le graissage de la chaine et le niveau d'huile dans le réservoir.
Toute chaine neuve nécessite une période de rodage de 2 à 3 minutes.
Après ce rodage, vérifier la tension de la chaîne et la rectifier si nécessaire - voir « Contrôle de la tension de la chaîne »
16 Frein de chaîne
17 Utilisation en hiver
16.1 Blocage de la chaîne
- en cas de danger
- pour la mise en route du moteur au ralenti
Le frein de chaîne est actionné lorsque la main gauche de l'utilisateur pousse le protège-main en direction de la tête du guide-chaîne - ou automatiquement sous l'effet d'un rebond de la tronçonneuse : la chaîne est bloquée - et elle s'arrête.

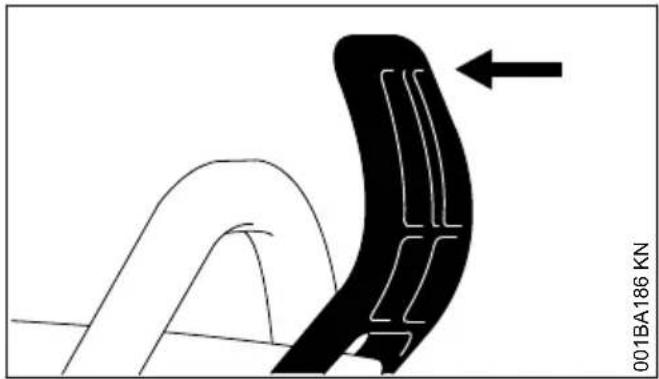

16.2 Desserrage du frein de chaîne
- Tirer le protège-main vers la poignée tubulaire.
Avant d'accélérer (sauf pour un contrôle du fonctionnement) et avant d'entreprendre le travail, il faut débloquer le frein de chaîne.
Un régime moteur élevé avec frein de chaîne bloqué (chaîne immobilisée) provoque, au bout de quelques instants seulement, une dépréciation du moteur et des pièces d'entraînement de la chaîne (embrayage, frein de chaîne).
Le frein de chaîne est déclenché automatiquement en cas de rebond assez important de la tronçonneuse - sous l'effet de l'inertie de la masse du protège-main, ce protège-main est projeté en avant, en direction de la tête du guidechaîne - même si la main gauche de l'utilisateur tenant la poignée tubulaire ne se trouve pas der.
derrière le protège-main, comme c'est le cas par ex. à l'abattage.
Le frein de chaîne ne fonctionne que si le protège-main n'a subi aucune modification.
16.3 Contrôle du fonctionnement du frein de chaîne
Chaque fois, avant de commencer le travail : le moteur tournant au ralenti, bloquer la chaîne (pousser le protège-main en direction du nez du guide-chaîne) et accélérer brièvement à fond (pendant 3 secondes au maximum) – la chaîne ne doit pas être entraînée. Le protège-main doit être propre, et il doit pouvoir fonctionner facilement.
16.4 Entretien du frein de chaîne
Le frein de chaîne est soumis à l'usure, sous l'effet de la friction (usure normale). Afin qu'il puisse assumer sa fonction, il doit faire l'objet d'une maintenance périodique à effectuer par un personnel doté de la formation requise. STIHL recommande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les intervalles de maintenance suivants sont à respecter :
Utilisation professionnelle : tous les trois mois Utilisation à temps partiel : tous les six mois Utilisation occasionnelle : une fois par an
17.1 Préchauffage du carburateur
Démonter le capot - voir « Capot »; 17.1.1 À des températures inférieures à +10 °C
en faisant levier avec un tournevis, extraire le tiroir de la position (utilisation en été);
monter le tiroir avec l'orifice orienté en direction de la tronçonneuse, dans la position (utilisation en hiver) - le tiroir doit s'encliqueter avec un bruit perceptible; monter le capot - voir « Capot »
Le carburateur est alors balayé par de l'air réchauffé dans le voisinage du cylindre – cela évite le givrage du carburateur.
17.1.2 À des températures supérieures à +20 °c
Il faut impérativement ramener le tiroir dans la position (utilisation en état) - pour éviter une surchauffe et un mauvais fonctionnement du moteur.
17.2 À des températures inférieures à -10 °c :
Si la tronçonneuse est extrêmement froide (formation de givre) – après la mise en route, amener le moteur à sa température de service en le faisant tourner à un régime de ralenti accéléré (après avoir débloqué le frein de chaîne).
Si le régime de ralenti est irrégulier ou si l'accélération n'est pas satisfaisante
Faire tourner la vis de réglage de richesse au ralenti (L) de 1/4 de tour dans le sens inverse des aiguilles d'une montre.
Après chaque correction effectuée à la vis de réglage de richesse au ralenti (L), il faut généralement corriger aussi l'ajustage de la vis de butée de réglage de régime de ralenti (LA), voir « Réglage du carburateur »
17.3 Système de filtration à air
Le cas échéant, procéder à la transformation nécessaire, en montant un type de filtre à air - voir « Système de filtré à air »
18.1 Positions du levier de commande universel
Stop 0 - arrêt du moteur - le contact d'illumination est coupé.
Marche normale - le moteur tourne ou peut démarrer.
Position de démarrage - c'est dans cette position que l'on démarre le moteur chaud - à l'actionnement de la gachette d'accélérateur, le levier de commande universel se dégage et passe en position de marche normale.
Volet de starter fermé - c'est dans cette position que l'on démarre le moteur froid.
18.2 Réglage du levier de commande universel
Pour déplacer le levier de commande universel de la position de marche normale I vers la position volet de starter fermé , enforcer simultanément le blocage de gachette d'accélérateur et la gachette d'accélérateur et les maintenir enfoncés - placer ensuite le levier de commande universel dans la position requise.
Pour le passage en position de démarrage, amener le levier de commande universel tout
Mise en route / arrêt du moteur
d'abord en position volet de starter fermé, puis pousser le levier de commande universel dans la position de démarrage.
Le passage en position de démarrage n'est possible qu'en partant de la position volet de starter fermé.
Lorsqu'on enfonce le blocage de gachette d'accélérateur en donnant simultanément une impulsion sur la gachette d'accélérateur, le levier de commande universel quitte la position de démarrage et passe en position de marche normale.
Pour arrêter le moteur, placer le levier de commande universel en position d'arrêt 0.
18.2.1 Position volet de starter fermé
- si le moteur est froid;
- si, après la mise en route, le moteur cale à l'accélération;
- si le réservoir a été complètement vide (panne sèche).
18.2.2 Position de démarrage
- si le moteur est chaud (dès que le moteur a tourné pendant une minute environ);
- après le premier coup d'allumage;
- après la ventilation de la chambre de combustion, si le moteur avait été noyé.

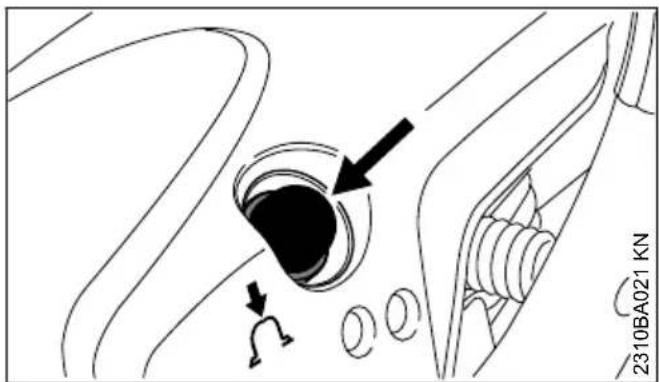

18.3 Pompe d'amorçage manuelle
Enfoncez plusieurs fois le soufflet de la pompe d'amorçage manuelle - même si le soufflet est encore rempli de carburant :
- pour le premier lancement;
- si le réservoir a été complètement vide (panne sèche).
18.4 Tenue de la tronconneuse
Il y a deux possibilités pour tenir la tronçonneuse à la mise en route.
18.4.1 Sur le sol
- Poser la tronconneuse sur le sol, dans une position sûre - se tenir dans une position stable - la chaîne ne doit toucher ni le sol, ni un objet quelconque; en tenant la poignée tubulaire de la main gauche, plaquer fermement la tronconneuse sur le sol - l'empoigner en passant le pouce en dessous de la poignée tubulaire; engager le pied droit dans la poignée arrière pour plaquer la machine sur le sol.
18 Mise en route / arrêt du moteur français 18.4.2 Entre les genoux ou les cuisses
- Serrer la poignée arrêté entre les genoux ou les cuisses;
- Tenir la poignée tubulaire de la main gauche - l'empoigner en passant le pouce en dessous de la poignée tubulaire.
18.5.1 Versions standards
- De la main droite, tirer lentement la poignée du lanceur jusqu'au point dur, puis tirer vigoureusement d'un coup sec - tout en poussant la poignée tubulaire vers le bas - ne pas sortir le cable sur toute sa longueur - il risquerait de casser! Ne pas lâcher la poignée de lancement - elle reviendrait brusquement en arrière - mais la guider à la main dans le sens opposé à la traction, à la verticale, de telle sorte que le cable de lancement s'emboîte correctement.
Sur un moteur neuf ou après une assez longue période d'arrêt, sur les machines sans pompe d'amorçage manuelle, il peut être indispensable de tirer plusieurs fois sur le câble de lancement - jusqu'à ce qu'une quantité de carburant suffisante soit débitée.
Avertissement
Le démarrage du moteur est extrêmement simple et facile et même des enfants pourraient mettre la machine en marche - risque d'accident !
Il faut donc absolument prendre toutes les précautions qui s'imposent pour que des enfants ou
Mise en route / arrêt du moteur
d'autres personnes non autorisées ne puissant pas essayer de mettre la machine en marche :
Au cours des pauses du travail, ne jamais laisser la machine sans surveillance; - après le travail, ranger la machine en lieu sûr.
Le système ErgoStart accumule l'énergie de lancement pour la mise en route de la tronçonneuse. C'est pourquoi quelques secondes peuvent s'écouler entre le lancement et le démar-rage du moteur.
Sur les versions avec ErgoStart, deux procédures de lancement sont possibles :
de la main droite, tirer lentement et régulièrement la poignée de lancement - ou bien - de la main droite, tirer la poignée de lancement à plusieurs reprises, mais en sortant chaque fois le câble seulement sur une faible longueur; au lancement, appuyer sur la poignée tubulaire, vers le bas - ne pas sortir le câble sur toute sa longueur - il risquerait de casser! - ne pas lâcher la poignée de lancement - elle reviendrait brusquement en arrêt - mais la guider à la main dans le sens opposé à la traction, à la verticale, de telle sorte que le câble de lancement s'emboîte correctement.
Avertissement
Aucune autre personne ne doit se trouver dans le rayon d'action de la tronconenneuse.
Respecter les prescriptions de sécurité;
18.6.1 Versions avec pompe d'amorçage manuelle
enfoncez au moins cinq fois le soufflet de la pompe d'amorçage manuelle - même si le soufflet est encore rempli de carburant;
18.6.2 Sur toutes les versions
poucester protegemain (1) vers l'avant - la chaine est bloquée ; enforcer le blocage de gachette d'accélérateur (2) et en même temps la gachette d'accélérateur (3) et les maintenir - placer le levier de commande universal (4) en
position volet de starter fermé - si le moteur est froid (également si, après la mise en route, le moteur a calé à l'accélération);
position de démarrage
- si le moteur est chaud (dès que le moteur a tourné pendant une minute environ);
- Tenir la tronçonneuse et lancer le moteur;
18.7 Après le premier coup d'allumage
19 Instructions de service français
placer le levier de commande universel (4) sur la position de demarrage. tenir la tronconenneuse et lancer le moteur.

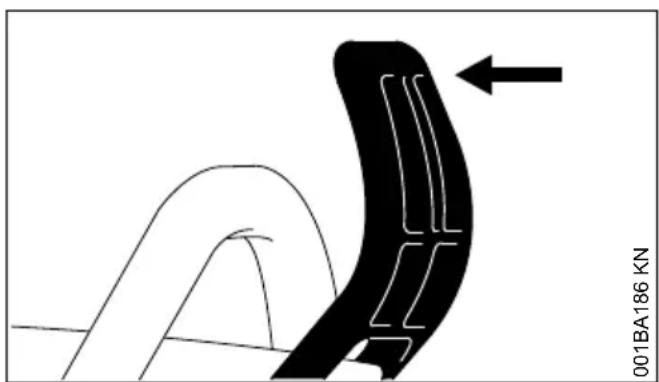

18.8 Dès que le moteur tourne
enforcer le blocage de gachette d'accélérateur et enforcer brièvement la gachette d'accélérateur (3), le levier de commande universel (4) se dégage et passer en position de marche normale I - et le moteur passe au ralenti;
Le moteur doit être immédiatement ramené au ralenti - sinon, le frein de chaine étant bloqué, le carter du moteur et le frein de chaine risqueraient d'être endommagés.
- tirer le protège-main en direction de la poignée tubulaire;
Le frein de chaîne est débloqué - la tronçonneuse est prête à l'utilisation.
Accélérer uniquement lorsque le frein de chaîne est desserré. Un régime moteur élevé avec frein de chaîne bloqué (chaîne immobilisée) provoque, au bout de quelques instants seulement, une dépréciation de l'embrayage et du frein de chaîne.
18.9 À une température très BASSE
- faire chauffer le moteur pendant quelques instants, en accélérant légèrement;
- Le cas échéant, procéder au réglage pour l'utilisation en hiver, voir « Utilisation en hiver »
18.10 Arrêt du moteur
- Placer le levier de commande universel dans la position d'arrêt 0.
18.11 Si le moteur ne démarre pas
Après le premier coup d'allumage du moteur, le levier de commande universel n'a pas été ramené à temps de la position volet de starter fermé sur la position de démarrage , le moteur est probablement noyé.
- Placer le levier de commande universel dans la position d'arrêt 0; démonter la bougie - voir « Bougie »; sécher la bougie;
- tirer plusieurs fois sur le câble de lancement - pour ventiler la chambre de combustion; remonter la bougie - voir « Bougie »;
- placer le levier de commande universel dans la position de démarrage - même si le moteur est froid; relancer le moteur.
19.1 Au cours de la première période d'utilisation
Jusqu'à l'épuisement des trois premiers pleins du réservoir, ne pas faire tourner le dispositif à moteur neuf à haut régime, à vide, afin d'éviter une sollicitation supplémentaire au cours du rodage. Durant le rodage, les éléments mobiles doivent s'adapter les uns aux autres - les frictions à l'intérieur du bloc-moteur offrent une résistance assez élevée. Le moteur n'atteint sa puissance maximale qu'au bout d'une période d'utilisation correspondant à la consommation de 5 à 15 pleins du réservoir.
19.2 Au cours du travail
AVIS
Ne pas appauvrir le réglage du carburateur en supposant obtenir ainsi une augmentation de puissance - cela pourrait entraîner la déterioration du moteur - voir « Réglage du carburateur »
AVIS
Accélérer uniquement lorsque le frein de chaine est desserré. Un régime moteur élevé avec frein de chaine bloqué (chaine immobilisée) provoque, au bout de quelques instants seulement, une dépréciation du moteur et des pièces d'entraînement de la chaine (embrayage, frein de chaine).
19.2.1 Contrôler assez souvent la tension de la chaîne
La tension d'une chaîne neuve doit être ajustée plus souvent que celle d'une chaîne qui a déjà été utilisée depuis un certain temps.
19.2.2 À froid
La chaîne doit porter sur la partie inférieure du guide-chaîne, mais il doit être possible de la faire glisser le long du guide-chaîne en la tirant à la main. Si nécessaire, retendre la chaîne - voir « Tension de la chaîne »
19.2.3 À la température de service
La chaîne s'allonge et pend. Les maillons de guidage et d'entraînement ne doivent pas sortir de la rainure, sur la partie inférieure du guide-chaîne, sinon la chaîne risque de sauter. Retendre la chaîne - voir « Tension de la chaîne »
AVIS
En refroidissant, la chaîne se rétrécit. Si l'on ne détend pas la chaîne, elle risque alors d'endomager le vilebrequin et les roulements.
19.2.4 Après une utilisation prolongée à pleine charge
Laisser le moteur tourner au ralenti pendant quelques instants - le plus gros de la chaleur est alors dissipé par le flux d'air de refroidissement, ce qui évite une accumulation de chaleur qui soumettrait les pièces rapportées sur le bloc-moteur (allumage, carburateur) à des sollicitations thermiques extrêmes.
19.3 Après le travail
Détenir la chaîne si elle a été retendue au cours du travail, à la température de service.
AVS
Après le travail, il faut impérativement détendre la chaîne! En refroidissant, la chaîne se rétrécit. Si l'on ne détend la chaîne, elle risque alors d'endommager le vilebrequin et les roulements.
19.3.1 Pour une immobilisation de courte durée
Laisser le moteur refroidir. Veiller à ce que le réservoir à carburant soit complètement rempli et, jusqu'à la prochaine utilisation, ranger la machine à un endroit sec, à l'écart de toute source d'inflammation.
19.3.2 Pour une immobilisation prolongée
Voir « Rangement du dispositif »

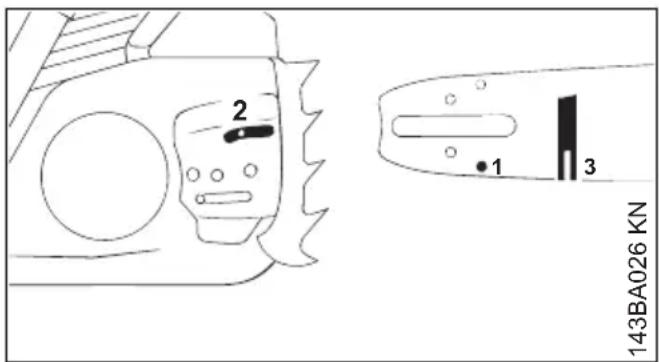

20 Entretien du guide-chaine
- Retourner le guide-chaine - après chaque affutage de la chaine et après chaque changement de chaine - pour éviter une usure unilatérale, sur la tête de renvoi et sur la partie inférieure. Nettoyer régulièrement l'orifice d'entrée d'huile (1), le canal de sortie d'huile (2) et la rainure du guide-chaine (3).
- Mesurer la profondeur de la rainure - à l'aide de la jauge du calibre d'affutage (accessoire optionnel) - dans la zone du guide-chaine où l'on constate la plus forte usure des portées.
Type de chaînePas de la chaîneProfond-
deur minimale de rainure
Picco 1/4" P 4,0 mm
Rapid 1 / 4^ 4,0mm
Picco 3/8" P 5,0 mm
Si la profondeur de la rainure n'atteint pas au moins la valeur minimale :
Remplacer le guide-chaine.
Sinon, les maillons de guidage et d'entraînement frottent sur le fond de la rainure - le pied des dents et les maillons intermédiaires ne portent pas sur les surfaces de glissement du guide-chaine.
21.1 Démontage du capot
- Placer le levier de commande universel dans la position d'arrêt 0 ; pousser le protège-main avant vers l'avant - la chaîne est bloquée ;
Dévisser les vis (1). Enlever le capot (2).
21.2 Montage du capot
Remonter le capot et serrer fermement les vis.
22 Système de filtre à air
Le montage de différents filtres permet d'adapter le système de filtration d'air suivant les conditions d'utilisation. Les transformations sont très faciles.
Différents filtres à air sont disponibles suivant les pays.
22.1 Filtre en tissu non tissé
- Filtre en tissu non tissé pour l'utilisation dans des conditions climatiques normales et dans les régions sèches.

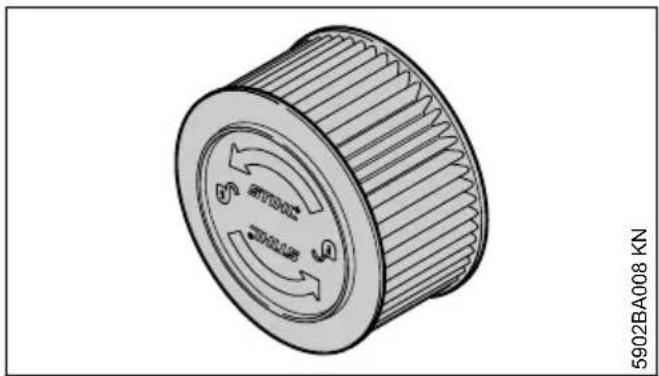

22.2 Filtre HD2
Filtre HD2 (cadre de filtre noir, matière filtrante plissée) pour des conditions hivernales extrêmes (par ex. neige poudreuse ou soulevée par le vent) ou des régions très poussiéreuses.
22.3 Filtre en tissu synthétique / filtre en tissu non tissé
- Filtre en tissu non tissé pour l'utilisation dans des conditions climatiques normales et dans les régions sèches. Filtre en tissu synthétique pour les conditions hivernales
23.1 Si la puissance du moteur baisse sensiblement
Démonter le capot - voir « Capot » ; nettoyer grossièrement le voisinage du filtre.
24 Réglage du carburateur
23.1.1 Démontage du filtre à air (filtre cylindrique)
AVIS
N'utilisez aucun outil pour le démontage et le remontage du filtre à air ; cela risquerait d'endommager le filtre à air.
Faire tourner le filtre à air, en exécutant 1/4 de tour dans le sens inverse des aiguilles d'une montre, et l'enlever en direction de la poignée arrêté ; remplacer impérativement le filtre s'il est endommagé.

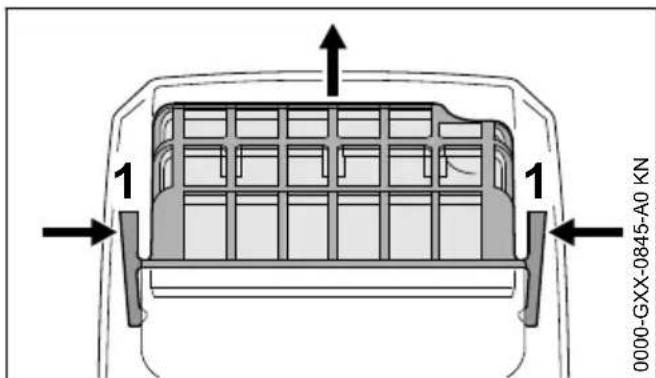

23.1.2 Démontage du filtre à air (filtre en tissu synthétique)
Pousser les deux ergots d'encliquetage (1) et basculer le filtre à air; remplacer impérativement le filtre s'il est endommagé.
23.1.3 Nettoyage du filtre à air
- Battre le filtre ou le nettoyer à l'air comprimé, de l'intérieur vers l'extérieur.
S'il ne suffit pas de battré le filtre ou de le passer à la soufflette, en cas d'encrassement persistant ou si les saletés sont agglutinées dans le tissu du filtre, il faut procéder à un nettoyage à fond.
Nettoyage à fond du filtre
Laver le filtre avec du détergent spécial STIHL (accessoire optionnel) ou une solution de nettoyage
toyage propre et ininflammable (par ex. de l'eau savonneuse chaude) - rincer le filtre, de l'intérieur vers l'extérieur, sous l'eau du robinet - ne pas utiliser un nettoyeur haute pression;
sécher les éléments du filtre - ne pas les exposer à une chaleur extrême; - ne pas huiler le filtre; remonter le filtre.

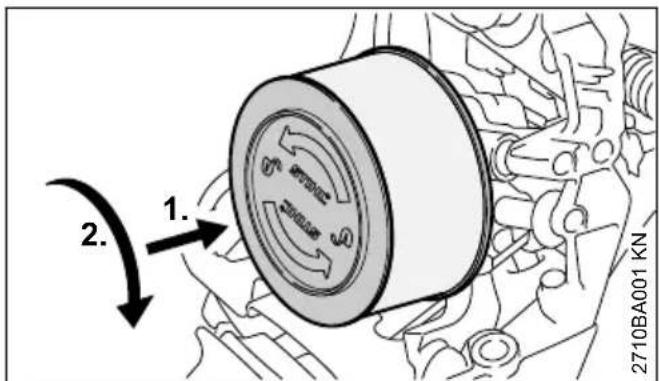

23.1.4 Montage du filtre à air (filtre cylindrique)
Applique le filtre à air; pouceser le filtre à air en direction du boitier du filtre et le faire simultanément tourner dans le sens des aiguilles d'une montre jusqu'acequil s'encliquette-l'inscription «STIHL» doit se trouver à l'horizontal; monter le capot - voir « Capot »
23.1.5 Montage du filtre à air (filtre en tissu synthétique)
Applique le filtre à air; - presser le filtre à air en direction du boîtier de filtre jusqu'à ce que les ergots d'encliquetage s'encliquettent; monter le capot - voir « Capot »
24.1 Informations de base
Départ usine, le carburateur est livré avec le réglage standard.
Le carburateur est ajusté de telle sorte que dans toutes les conditions de fonctionnement le moteur soit alimenté avec un mélange carburé de composition optimale.
24.2 Réglage standard
Arrêter le moteur; contrôler le filtre à air - le nettoyer ou le remplacer si nécessaire;
- tourner la vis de réglage de richesse à haut régime (H) dans le sens inverse des aiguilles d'une montre, jusqu'en butée - au maximum de 3/4 de tour; tourner la vis de réglage de richesse au ralenti (L) à fond dans le sens des aiguilles d'une montre - puis revenir de 1/4 de tour en arrière.
24.3 Réglage du ralenti
Procéder au réglage standard ; mesurer le moteur en route et le faire chauffer ;
24.3.1 Si le moteur cale au ralenti
tourner la vis de butée de réglage de régime de ralenti (LA) dans le sens des aiguilles d'une montre, jusqu'à ce que la chaîne commence à être entraînée - puis revenir de 2 tours et 3/4 en arrêté.
24.3.2 Si la chaine est entrainée au ralenti
Tourner la vis de butée de réglage de régime de ralenti (LA) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la chaîne s'arrête, puis exécuter encore 2 tours et 3/4 dans le même sens.
Avertissement
Si la chaîne ne s'arrête pas au ralenti, bien que le réglage correct ait été effectué, faire réparer la tronçonneuse par le revendeur spécialisé.
24.3.3 Si le régime de ralenti est irrégulier; si l'accélération n'est pas satisfaisante (malgré le réglage standard de la vis de réglage de richesse au ralenti)
Le réglage du ralenti est trop pauvre.
Tourner avec doigté la vis de réglage de richesse au ralenti (L) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que le moteur tourne rond et accélère bien.
Après chaque correction effectuée à la vis de réglage de richesse au ralenti (L), il faut généralement corriger aussi l'ajustage de la vis de butée de réglage de régime de ralenti (LA).
24.4 Correction du réglage du carburateur pour travailler à haute altitude
Si le fonctionnement du moteur n'est pas satisfaisant, il peut s'avérer nécessaire de corriger légèrement le réglage :
procède au réglage standard ; fait chauffer le moteur ; tourne légèrement la vis de réglage de richesse à haut régime (H) dans le sens des aiguilles d'une montre (appauvissement du mélange carburant) - au maximum jusqu'en butée.
Après être redescendu d'une haute altitude, rétablissez le réglage standard du carburateur.
Un réglage trop pauvre risque d'entraîner un manque de lubrification et une surchauffe - risque d'avarie du moteur.
25 Bougie
En cas de manque de puissance du moteur, de difficultés de démarrage ou de perturbations au ralenti, contrôle tout d'abord la bougie ; après env. 100 heures de fonctionnement, remplacer la bougie - la remplacer plus tôt si les électrodes sont fortement usées - utiliser exclusivement les bougies antiparasites autorisées par STIHL - voir « Caractéristiques techniques »
26 Rangement
25.1 Démontage de la bougie
Démonter le capot - voir « Capot »;
Débrancher le contact du câble d'allumage de la bougie; dévisser la bougie.
25.2 Contrôler la bougie
Nettoyer la bougie si elle est encrassée ; contrôler l'écartement des électrodes (A) et le rectifier si nécessaire - pour la valeur correcte, voir « Caractéristiques techniques » ; - éliminer les causes de l'encrassement de la bougie.
Causes possibles :
- trop d'huile moteur dans le carburant;
- filtre à air encrassé;
- conditions d'utilisation défavorables.
Avertissement
Si l'écrou de connexion (1) manque ou n'est pas fermement serré, un jaillissement d'étincelles peut se produire. Si l'on travaille dans le voisinage de matières inflammables ou représentant des risques d'explosion, cela peut déclencher un incendie ou une explosion. Cela peut causer des dégâts matériels et des personnes risquent d'être grièvement blessées.
Utiliser des bougies antiparasites avec écrou de connexion fixe.
25.3 Montage de la bougie
- Engager la bougie dans le filetage à la main :
- Serrer la bougie et emboiter fermement le contact de câble d'allumage sur la bougie; monter le capot - voir « Capot »
26 Rangement
Pour un arrêt de travail d'env. 30 jours ou plus,
Vider et nettoyer le réservoir à carburant à un endroit bien aéré. Éliminer le carburant conformément à la législation et aux prescriptions pour la protection de l'environnement. Si la machine possède une pompe d'amorcage manuelle : appuyer au moins 5 fois sur le soufflet de la pompe d'amorcage manuelle. Mettre le moteur en route et laisser le moteur tourner au ralenti jusqu'à ce qu'il s'arrête. Enlever la chaîne et le guide-chaîne, les nettoyer et les enduire d'une couche d'huile de protection (en bombe aérosol). Nettoyer soigneusement la machine, en particulier les ailettes de refroidissement du cylindre et le filtre à air. Si on utilise de l'huile de graissage de chaîne biologique (par ex. STIHL BioPlus), remplir complètement le réservoir à huile de graissage de chaîne.
27 Contrôle et remplacement du pignon français
- Conserver la machine à un endroit sec et stable. La ranger de telle sorte qu'elle ne puisse pas être utilisée sans autorisation (par ex. par des enfants).
27 Contrôle et remplacement du pignon
Enlever le couvercle de pignon, la chaîne et le guide-chaîne ; - desserrer le frein de chaîne - tirer le protégémain contre la poignée tubulaire.
27.1 Remplacement du pignon
- Après avoir usé deux chaînes ou plus tout,
- si la profondeur des traces d'usure (flèches) dépasse 0,5 mm - sinon la durée de vie de la chaîne serait réduite - pour le contrôle, utiliser le calibre de contrôle (accessoire optionnel).
Le fait de travailler alternatively avec deux chaînes représente l'avantage de ménager le pignon.
STIHL recommande d'utiliser des pignons d'origine STIHL pour garantir le fonctionnement optimal du frein de chaîne.
Dégager la rondelle d'arrêt (1) en faisant levier avec le tournevis; enlever la rondelle (2); enlever le pignon à anneau (3); examiner le profil d'entraînement du tambour d'embrayage (4) - en cas d'usure prononcée, remplacer également le tambour d'embrayage; enlever le tambour d'embrayage ou le pignon profilé (5), et la cage à aiguilles (6), du vilebrequin - en cas de système de frein de chaîne QuickStop Super, encorder préalablement le blocage de gachette d'accélérateur.
27.2 Montage du pignon profilé / du pignon à anneau
Nettoyer le tourillon du vilebrequin et la cage à aiguilles et les graisser avec de la GRAisse STIHL (accessoire optionnel) ; glisser la cage à aiguilles sur le tourillon du vilebrequin ; après l'emboitement, faire tourner le tambour d'embrayage ou le pignon profilé, en exécutant env. 1 tour complet pour que l'entraineur de commande de la pompe à huile s'encliquette - en cas de système de frein de chaine QuickStop Super, encocher préalablement le blocage de gachette d'accélérateur ; glisser le pignon à anneau - avec les cavités orientées vers l'extérieur ; remonter la rondelle et la rondelle d'arrêt sur le vilebrequin.
28.1 Sciage facile avec une chaîne correctement affûtée
Une chaine parfaitement affutée de pénètre sans peine dans le bois, même sous une faible pression d'avance.
Ne pas travailler avec une chaine émoussée ou endommagée - dans ces conditions, le travail est plus fatigant, le taux de vibrations est plus élevé, le rendement de coupe n'est pas satisfaisant et les pièces s'usent plus fortement.
Nettoyer la chaîne; - vérifier si des mailons ne sont pas fissurés et si des rivets ne sont pas endommagés; - remplacer les éléments de chaîne endommagés ou usés et rectifier les éléments neufs suivant la forme et le degré d'usure des éléments restants.
Les chaînes garnies de plaquettes de carbure (Duro) offrent une très haute résistance à l'usure. Pour un affutage optimal, STIHL recommande de s'accorder au revendeur spécialisé STIHL.
Avertissement
Les angles et cotes indiqués ci-après doivent être impératifement respectés. Une chaine pas correctement affutée – en particulier avec un trop grand retrait du limiteur de profondeur – peut accroître le risque de rebond de la tronçonneuse – risque de blessure !
28.2 Pas de chaîne
Le code (a) du pas de chaîne est estampé sur chaque donte de coupe, dans la zone du limiteur de profondeur.
Code (a) Pas de chaîne
Pouces mm
7 1/4 P 6,35
1 ou 1/4 1/4 6,35
6, P ou PM 3/8 P 9,32
2 ou 325 0.325 8.25
3 ou 3/8 3/8 9,32
4 ou 404 0.404 10,26
Le diamètre de la lime doit être choisi en fonction du pas de la chaîne - voir le tableau « Outils d'affutage »
Au réaffutage des dents de coupe, il faut respecter les angles prescrits.
Angle d'affutage
Les chaînes STIHL doivent être affûtées avec un angle d'affutage de. Seule exception : les chaînes STIHL de coupe en long doivent être affûtées avec un angle d'affutage de. La chaîne de coupe en long se distingue par le fait que leur dénomination comporte la dette X.
Si on utilise le porte-lime prescrit et une lime du diamètre prescrit, on obtient automatiquement l'angle de front correct.
Formes de dents Angle (°)
Micro-dent à gouge semi-carrée, 30 75
par ex. 63 PM3, 26 RM3, 36 RM
Superfendeuse à gouge carrée, 30 60
par ex. 63 PS3, 26 RS, 36 RSC3
Chaîne de coupe en long, par ex. 10 75
63 PMX, 36 RMX
De plus, toutes les dents de la chaine doivent partager les mêmes angles. En cas d'angles inégaux : fonctionnement irrégulier et par à-coups, usure plus rapide - jusqu'à la rupture de la chaine.
28 Entretien et affutage de la chaine française
28.4 Porte-lime
Utiliser un porte-lime.
Pour l'affutage manuel de la chaîne, il faut donc absolument utiliser un porte-lime (accessoire optionnel, voir le tableau « Outils d'affutage »). Les portes-limes sont munis de marques de repérage pour l'angle d'affutage.
Utiliser exclusivement des limes spéciales pour chaînes de tronconiennes ! La forme et la taille d'autres limes ne conviennent pas.
28.5 Pour le contrôle des angles
Utiliser le calibre d'affutage STIHL (accessoire optionnel, voir le tableau « Outils d'affutage ») – un outil universel pour contrôle l'angle d'affutage, l'angle de front, le retrait du limiteur de profondeur, la longueur des dents et la profondeur de la rainure ainsi que pour nettoyer la rainure et les orifices d'entrée d'huile.
- Choisir les outils d'affutage suivant le pas de la chaîne; au besoin, prendre le guide-chaîne dans un étau;
- bloquer la chaîne - en basculant le protège-main vers l'avant;
- pour pouvoir faire avancer la chaîne en tirant à la main, tirer le protège-main en direction de la poignée tubulaire : le frein de chaîne est ainsi desserré. En cas de système de frein de
chaîne Quickstop Super, enforcer en plus le blocage de gâchette d'accélérateur;
Affuter assez souvent, mais en enlevant peu de matière - pour un simple réaffûtage, il suffit généralement de donner deux ou trois coups de lime;

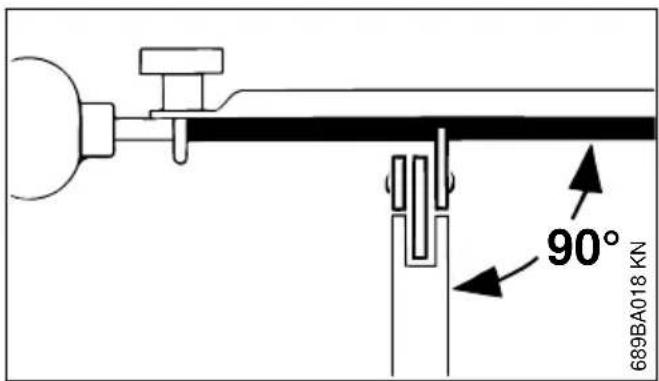

mener la lime : à l'horizontal (à angle droit par rapport au flanc du guide-chaine) sous les angles indiqués - en suivant les marques appliquées sur le porte-lime - appliquer le porte-lime sur le toit de la dent et sur le limiteur de profondeur; ne limer que de l'intérieur vers l'extérieur; - la lime ne mord qu'en avançant - la relever en reculant; avec la lime, n'attaquer ni les maillons intermédiaires, ni les maillons d'entraînement; faire légèrement tourner la lime à intervalles réguliers, pour éviter une usure unilatérale; enlever le morfil à l'aide d'un morceau de bois dur; contrôler les angles avec le calibre d'affutage.
Toutes les dents de coupe doivent avoir la même longueur.
Des longueurs de dents inégales se traduisent par des hauteurs de dents différentes, ce qui provoque un fonctionnement par à-coups et la fissuration de la chaîne.
Entretien et affûtage de la chaîne
- Rectifier toutes les dents de coupe sur la longueur de la dent de coupe la plus courte. Cette opération peut être assez laborieuse - il est donc préférible de la faire effectuer par le revendeur spécialisé, à l'aide d'une affûteuse électrique.
28.7 Retrait du limiteur de profondeur
Le limiteur de profondeur détermine la profondeur de pénétration dans le bois et, par conséquent, l'épaisseur des copeaux.

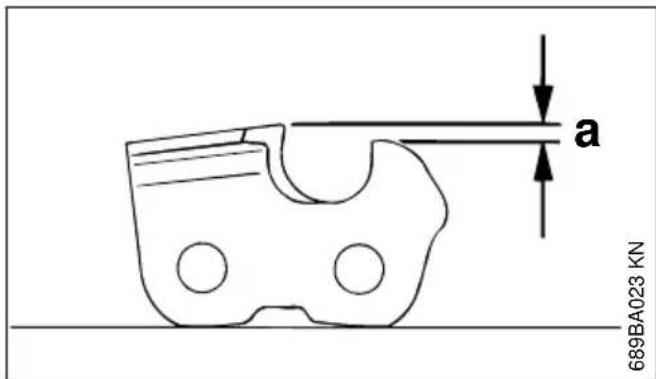

Retrait prescrit entre le limiteur de profondeur et le tranchant d'attaque
Pour couper du bois tendre en dehors de la période de gel, il est permis le retrait du limiteur de profondeur, de 0,2 mm (0.008") au maximum.
Pas de chaîne Limiteur de profondeur Retrait (a)
Pouces (mm) mm (Pouces)
1/4 (6,35) 0,45 (0.018)
1/4 (6,35) 0,65 (0.026)
3/8 (9,32) 0,65 (0.026)
0.325 (8,25) 0,65 (0.026)
3/8 (9,32) 0,65 (0.026)
0.404 (10,26) 0,80 (0.031)
28.8 Réajustage du limiteur de profondeur
Le retrait du limiteur de profondeur diminue à l'affutage de la dent de coupe.
- Avec chaque affutage, contrôle le retrait du limiteur de profondeur;

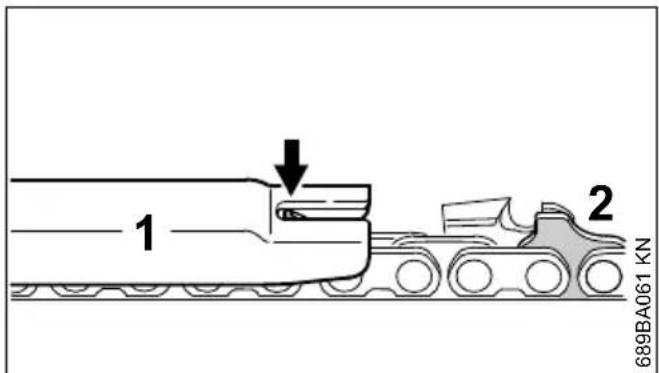

- poser sur la chaîne le calibre d'affutage (1) qui convient pour le pas de la chaîne et le presser sur la dent de coupe à contrôle - si le limiteur de profondeur dépasse du calibre d'affutage, il faut rectifier le limiteur de profondeur;
Chaînes avec maillon d'entraînement à bossage(s) (2) - la partie supérieure du maillon d'entraînement à bossage(s) (2) (avec repère de maintenance) est rectifiée en même temps que le limiteur de profondeur de la dent de coupe.
Le reste du maillon d'entrainment à bossage(s) ne doit pas être attaqué par la lime, car cela risquerait d'accroître la tendance au rebond de la tronçonneuse.

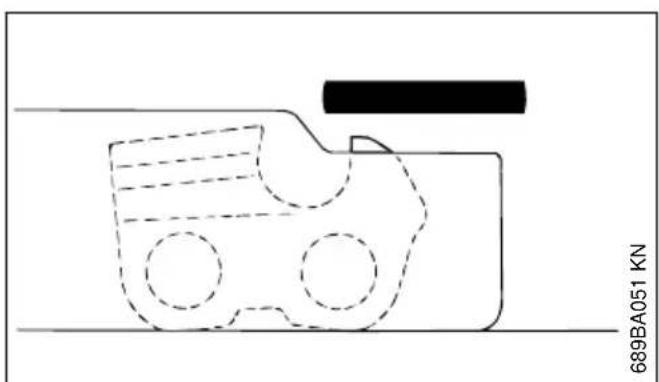

rectifier le limiteur de profondeur de telle sorte qu'il affleure avec le calibre d'affutage;
28 Entretien et affutage de la chaine. Après cela, rectifier le haut du limiteur de profondeur en biais, parallèlement au repère de maintenance (voir la flèche) - en veillant à ne pas raccourcir davantage le sommet du limiteur de profondeur;
Avertissement
Des limiteurs de profondeur dont la hauteur a été trop réduite augmentent la tendance au rebond de la tronçonneuse.
- poser le calibre d'affutage sur la chaîne - le sommet du limiteur de profondeur doit affûter avec le calibre d'affutage; après l'affûtage, nettoyer soigneusement la chaîne, enlever la limaille ou la poussière d'affûtage adhérent à la chaîne - lubrifier abondamment la chaîne; pour un arrêt de travail prolongé, nettoyer la chaîne à la brosse et la conserver en veillant à ce qu'elle soit toujours bien huilée.
| Outils d'affutage (accessoires optionnels) | |||||||
| Pas de chaîne Lime ronde ∅ | Lime ronde Po te-lime Calibre d'affutage | Lime plate Jeu d'outils d'affutage 1) | |||||
| Pouces (mm) m m (Pou-ces) | Référence Référence Récéden ce Récédence Récédence | ||||||
| 1/4 P (6,35) 3,2 | (1/8) | 5605 771 | 5605 750 | 0000 893 | 0814 252 | 5605 007 | |
| 3206 | 4300 | 4005 | 3356 | 1000 | |||
| 1/4 (6,35) 4,0 (5/32) 5605 772 40065605 750 43271110 893 40000814 252 33565605 007 | |||||||
| 3/8 P (9,32) 4,0 | (5/32) 5605 | 772 | 5605 750 | 1110 893 | 0814 252 | 5605 007 | |
| 4006 | 4327 | 4000 | 3356 | 1027 | |||
| 0.325 (8,25) 4,8 | (3/1) 5605 | 772 | 5605 750 | 1110 893 | 0814 252 | 5605 007 | |
| 4806 | 4328 | 4000 | 3356 | 1028 | |||
| 3/8 (9,32) 5,2 (1) 3/64 | 5605 772 | 5605 750 | 1110 893 | 0814 252 | 5605 007 | ||
| 5206 | 4329 | 4000 | 3356 | 1029 | |||
| 0.404 (10,26)5,5 | (7/3) 5605 | 772 | 5605 750 | 1106 893 | 0814 252 | 5605 007 | |
| 5506 | 4330 | 4000 | 3356 | 1030 | |||
| 1) Jeu d'outils d'affutage complément porte-lime avec lime ronde, lime plate et calibre d'affutage | |||||||
29 Instructions pour la maintenance et l'entretien
| Les travaux ci-après sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussièreuse, bois très résineux, bois exotiques etc.) et des journées de travail plus longues, il faut réduire, en conséquence, les intervalles indiqués. En cas d'utilisation seule-ment occasionnelle, les intervalles peuvent être prolongés en conséquence. | avant de commencer le travail | après le travail ou tous les jours | applique chaque ravaillement | une fois par semaine | une fois par mois | une fois par an | en cas de début | au besoin | |
| Machine entière Contrôle visuel | (état, étan-chéité) | X | X | ||||||
| Nettoyage X | |||||||||
| Gâchette d'accélérateur, blo-cage de gâchette d'accélé-teur, levier de starter, levier du volet de starter, commutateur d'arrêt, levier de commande universal (suivant l'équipe-ment) | Contrôle du fonctionnement X | X | |||||||
| Frein de chaîne Contrôle du fon | ctionnement XX | ||||||||
| Contrôle par le revendeur spécialisé1) | X | ||||||||
| Pompe d'amorçage manuelle (si la machine en est équipée) | Contrôle X | ||||||||
| Réparation par le revendeur spécialisé1) | X | ||||||||
| Crépine d'aspiration/filtre dans le réserve à carburant | Contrôle X | ||||||||
| Nettoyage, remplacement de l'élement filtrant | X | X | |||||||
| Remplacement XXX | |||||||||
| Réservoir à carburant Nettoyage | X | ||||||||
| Réservoir à huile de graissage | Nettoyage X | ||||||||
| Graissage de chaîne Contrôle X | X | ||||||||
| Chaîne Contrôle, également vérifi- tion de l'affutage | X | X | |||||||
| Contrôle de la tension de la chaîne | X | X | |||||||
| Affutage | X | ||||||||
| Guide-chaire | Contrôle (usure, endomma-gement) | X | |||||||
| Nettoyage et retournement | X | ||||||||
| Ébavurage | X | ||||||||
| Remplacement | XX | ||||||||
| Pignon Contrôle | X | ||||||||
| Les travaux ci-après sont valables pour des conditions d'utilisation normales. Pour des conditions plus difficiles (ambiance très poussièreuse, bois très résineux, bois exotiques etc.) et des journées de travail plus longues, il faut réduire, en conséquence, les intervalles indiqués. En cas d'utilisation seule-ment occasionnelle, les intervalles peuvent être prolongés en conséquence. | avant de commencer le travail | après le travail ou tous les jours | après chaque ravitallement | une fois par semaine | une fois par mois | une fois par an | en cas de défaut | au besoin | |
| Filtre à air Nettoyage XX | |||||||||
| Remplacement X | |||||||||
| Éléments antivibratoires Contrô | e XX | ||||||||
| Remplacement par le reven-deur spécifique1) | X | ||||||||
| Prise d'air sur le carter de ventilateur | Nettoyage XXX | ||||||||
| Ailettes de refroidissement du cylindre | Nettoyage XXX | ||||||||
| Carburateur Contrôle du ralenti | la châne ne doit pas être entrainée au ralenti | X | X | ||||||
| Réglage du ralenti ; le cas échéant, faire réparer la tron-conenneuse par le revendeur spécifique1) | X | ||||||||
| Bougie Réglage de l'écartement | des électrodes | X | |||||||
| Remplacement toutes les 100 h de fonctionnement | |||||||||
| Vis et écrous accessibles (sauf vis de réglage) | Resserrage2) | X | |||||||
| Arrêt de chaîne Contrôle X | |||||||||
| Remplacement X | |||||||||
| Étiquettes de sécurité RemplACEMENT X | remplacement X | ||||||||
30 Conseils à suivre pour réduire l'usure et éviter les avaries
Le fait de respecter les prescriptions de la présente Notice d'emploi permet d'éviter une usure excessive et l'endommagement du dispositif à moteur.
Le dispositif à moteur doit être utilisé, entretenu et rangé comme décrit dans la présente Notice d'emploi.
L'utilisateur assume l'entière responsabilité de tous les dommages occasionnés par suite du non-respect des prescriptions de sécurité et des instructions données pour l'utilisation et la maintenance. Cela s'applique tout particulièrement aux points suivants :
- modifications apportées au produit sans l'autorisation de STIHL;
- utilisation d'outils ou d'accessoires qui ne sont pas autorisés pour ce dispositif, ne conviennent pas ou sont de mauvaise qualité;
- utilisation pour des travaux autres que ceux prévus pour ce dispositif :
- utilisation du dispositif dans des concours ou dans des épreuves sportives;
- avaries découlant du fait que le dispositif a été utilisé avec des pièces défectueuses.
30.1 Opérations de maintenance
Toutes les opérations énumérées au chapitre « Instructions pour la maintenance et l'entretien » doivent être exécutées périodiquement. Dans le cas où l'utilisateur ne pourrait pas effectuer lui-même ces opérations de maintenance et d'entretien, il doit les faire exécuter par un revendeur spécialisé.
STIHL commande de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participent régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Si ces opérations ne sont pas effectuées comme prescrit, cela peut entraîner des avaries dont l'utilisateur devra assumer l'entière responsabilité. Il pourrait s'ensuivre, entre autres, les dommages précisés ci-après :
- avaries du moteur par suite du fait que la maintenance n'a pas été effectuée à temps ou n'a pas été intégralement effectuée (p. ex. filtres à air et à carburant) ou bien par suite d'un réglage incorrect du carburateur et d'un nettoyage insuffisant des pièces de canalisation d'air de refroidissement (fentes d'aspiration d'air, ailettes du cylindre) ; corrosion et autres avaries subséquentes imputables au fait que le dispositif n'a pas été rangé correctement ;
- avaries et dommages suivants survenus sur le dispositif par suite de l'utilisation de pièces de rechange de mauvaise qualité.
30.2 Pièces d'usure
Même lorsqu'on utilise la machine pour les travaux prévus dans sa conception, certaines pièces subissant une usure normale et elles doivent être remplacées en temps voulu, en fonction du genre d'utilisation et de la durée de fonctionnement.
ment. Il s'agit, entre autres, des pièces suivantes :
- Chaîne, guide-chaîne
- Pièces de transmission de puissance (embrayage centrifuge, tambour d'embrayage, pignon)
- Filtres (pour air, huile, carburant) Lanceur
- Bougie
- Éléments amortisseurs du système antivirusatoire
31 Principales pièces
1 Verrou du capot 2 Vis de réglage du carburateur 3 Pompe d'amorçage manuelle 1) 4 Tiroir (utilisation été/hiver) 5 Frein de chaîne 6 Pignon 7 Couvercle de pignon 8 Arrêt de chaîne 9 Tendeur de chaîne latéral 1) 10 Griffe 11 Guide-chaine 12 Chaine Oilomatic 13 Roue dentée de tension 1) (tendeur rapide) 14 Ailette de l'écrou ailette 1) (tendeur rapide)
32 Caractéristiques techniques françaises
15 Bouchon du réservoir à huile
16 Silencieux
17 Protège-main avant
18 Poignée avant (poignée tubulaire)
19 Contact de câble d'allumage sur bougie
20 Poignée de lancement
21 Bouchon de réservoir à carburant
22 Levier de commande universel
23 Gachette d'accélérateur
24 Blocage de gachette d'accélérateur
25 Poignée arrête
26 Protège-main arrête
32.1 Moteur
Moteur STIHL deux-temps, monocylindrique
Cylindrée: 42,6 cm³
Alésage du cylindre : 42,5 mm
Course du piston : 30 mm
Puissance suivant 2,0 kW à
ISO 7293: 10000 tr/min
Régime de ralenti : 2800 tr/min
Cylindrée: 45,6 cm³
Alésage du cylindre: 44 mm
Course du piston : 30 mm
Puissance suivant 2,2 kW a
ISO 7293: 10000 tr/min
Régime de ralenti : 2800 tr/min
32.2 Dispositif d'allumage
Volant magnétique à commande électronique
Bougie (antiparasitée): NGK CMR6H,
BOSCH USR 4AC
Écartement des électrodes: 0,5 mm des :
32.3 Dispositif d'alimentation
Carburateur à membrane toutes positions avec pompe à carburant intégrée
Capacité du réservoir à 390 cm³ (0,39 l) carburant :
32.4 Graissage de la chaîne
Pompe à huile entièrement automatique, à piston rotatif, à débit proportionnel au régime
Capacité du réservoir : 200 cm³ (0,2 l) d'huile :
32.5 Poids
Réservoir vide, sans dispositif de coupe
MS 231:4,8 kg
MS 231 C avec ErgoStart et tendeur de 5,1 kg
chaîne rapide :
MS 251 : 4,8 kg
MS 251 C avec ErgoStart et tendeur de 5,1 kg
chaîne rapide :
32.6 Dispositif de coupe
La longueur de coupe réelle peut être inférieure à la longueur de coupe indiquée.
32.6.1 Guide-chains. 325" Rollomatic E
Longueurs de coupe : 35, 40, 45 cm
Pas : 8,25 mm
Largeur de rainure 1,6 mm
(jauge) :
Pignon de renvoi : à 11 dents
Longueurs de coupe : 30, 35, 40, 45 cm
Pas: 3/8" P (9,32 mm)
Largeur de rainure 1,3 mm
(jauge) :
Pignon de renvoi : à 9 dents
32.6.3 Chaînes.325"
Rapid Micro 3 (26 RM3) Type 3634
Rapid Duro 3 (26 RD3) Type 3667
Pas : 325" (8,25 mm)
Jauge de maillon d'entrai- 1,6 mm
nement :
Jauge de maillon d'entraî- 1,3 mm
nement :
32.6.5 Pignon
à 7 dents pour 325"
Vitesse max. de chaîne suivant 25,6 m/s
ISO 11681:
Vitesse de la chaîne à la puissance 19,3 m/s maximale :
à 6 dents pour 3 / 8'' P
Vitesse max. de chaîne suivant 24,8 m/s ISO 11681:
Vitesse de la chaîne à la puissance 18,6 m/s maximale :
32.7 Niveau sonores et taux de vibrations
Pour de plus amples renseignements sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib
32.7.1 Niveau de pression sonore l peq suivant ISO 22868
MS 231: 103 dB(A)
MS 231 C : 103 dB(A)
MS 251:103 dB(A)
MS 251 C : 103 dB(A)
32.7.2 Niveau de puissance acoustique l suivant ISO 22868
MS 231: 114 dB(A)
MS 231 C : 114 dB(A)
MS 251:114 dB(A)
MS 251 C : 114 dB(A)
32.7.3 Taux de vibrations a hv, eq suivant ISO 22867
Poignée gauche Poignée
| droite | ||
| MS 231 : | 3,9 m/s2 | 3,9 m/s2 |
| MS 231 C : | 3,9 m/s2 | 3,9 m/s2 |
| MS 251 : | 3,9 m/s2 | 3,9 m/s2 |
| MS 251 C : | 3,9 m/s2 | 3,9 m/s2 |
Pour le niveau de pression sonore et le niveau de puissance acoustique, la valeur K selon la directive RL 2006/42/CE est de 2,0 dB(A) ; pour le taux de vibrations, la valeur K selon la directive RL 2006/42/CE est de 2,0 m/s².
32.8 REACH
REACH (Enregistrement, Evaluation et Autorisation des substances Chimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.
Pour plus d'informations sur le respect du règlement REACH N° (CE) 1907/2006, voir www.stihl.com/reach
32.9 Émissions de nuisances à l'échappement
La teneur en CO_2 mesurée au cours de la procédure d'homologation de type UE est indiquée à l'adresse Internet www.stihl.com/co2, dans les caractéristiques techniques spécifiques au produit.
La teneur en CO_2 mesurée a été enregistrée sur un moteur représentatif, au cours d'une procédure de contrôle normalisée réalisée dans des conditions de laboratoire. Elle ne fournit pas de garantie explicite ou implicite sur les performances d'un moteur déterminé.
Cette machine satisfait aux exigences posées en ce qui concerne les émissions de nuisances à l'échéance, à condition qu'elle soit entretenue et utilisée conformément à la destination prévue. Toute modification apportée au moteur entraîne l'expiration de l'autorisation d'exploitation de la machine.
33 Approvisionnement en pièces de rechange
Pour les commandes de pièces de rechange, veuillez inscrire dans le tableau ci-dessous la dénomination commerciale de la tronçonneuse, le numéro de machine et les références du guide-chaine et de la chaîne. Ces indications vous seront très utiles à l'achat d'un nouveau dispositif de coupe.
Le guide-chaine et la chaîne sont des pièces d'usure. Pour l'achat de pièces de rechange, il suffit d'indiquer la dénomination commerciale de la tronçonneuse, la référence et la désignation des pièces.
Dénomination commerciale
Numéro de machine
Référence du guide-chaine
Référence de la chaîne
34 Instructions pour les réparations
L'utilisateur de ce dispositif est autorisé à effectuer uniquement les opérations de maintenance et les réparations décrites dans la présente Notice d'emploi. Les réparations plus poussées
ne doit être effectuées que par le revendeur spécialisé.
STIHL recommende de faire effectuer les opérations de maintenance et les réparations exclusivement chez le revendeur spécialisé STIHL. Les revendeurs spécialisés STIHL participant régulièrement à des stages de perfectionnement et ont à leur disposition les informations techniques requises.
Pour les réparations, monter exclusivement des pièces de rechange autorisées par STIHL pour ce dispositif ou des pièces similaires du point de vue technique. Utiliser exclusivement des pièces de rechange de haute qualité. Sinon, des accidents pourraient survenir et le dispositif risquerait d'être endommagé.
STIHL recommande d'utiliser des pièces de rechange d'origine STIHL.
Les pièces de rechange d'origine STIHL sont reconnaissables à leur référence de pièce de rechange STIHL, au nom STIHLET, le cas échéant, au symbole d'identification des pièces de rechange STIHL (les petites pièces ne portent parfois que ce symbole).
35 Mise au rebut
Pour l'élimination des déchets, respecter les prescriptions nationales spécifiques.
Les produits STIHL ne doivent pas être jetés à la poubelle. Le produit STIHL, la batterie, les accessoires et leur emballage doivent être mis au recyclage.
Consulter le revendeur spécialisé STIHL pour obtenir les informations d'actualité concernant l'élimination écocompatible des déchets.
36 Déclaration de conformité UE
ANDREAS STIHL AG & Co. KG Badstr. 115
D-71336 Waibingen
Allemagne
déclare, sous sa seule responsabilité, que le produit suivant
Genre de machine : Tronconneuse Marque de fabrique : STIHL
Type: MS231
MS 231 C-BE
MS 251
MS 251 C-BE
Numéro d'identification des séries :
Cylindrée
toutes les MS 231 : 42,6 cm³
Toutes les MS 251 : 45,6 cm3
est conforme aux dispositions pertinentes des directives 2011/65/UE, 2006/42/CE, 2014/30/UE et 2000/14/CE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication :
EN ISO 11681-1, EN 55012, EN 61000-6-1.
Le calcul du niveau de puissance acoustique mesuré et du niveau de puissance acoustique garantie effectué suivant une procédure conforme à la directive 2000/14/CE, annexe V, et appliquant la norme ISO 9207.
Niveau de puissance acoustique mesuré
toutes les MS 231:114 dB(A)
toutes les MS 251:114 dB(A)
Niveau de puissance acoustique garanti
toutes les MS 231:116 dB(A)
toutes les MS 251:116 dB(A)
L'examen CE de type a été effectué par l'office de contrôle :
DPLF
Numéro d'attestation
Toutes les MS 231: K-EG-2010/5603
Toutes les MS 251: K-EG-2010/5605
Conservation des documents techniques :
L'année de fabrication et le nombre de machine sont indiqués sur la machine.
Waiblingen, le 03/02/2020
Chef du Service Réglementation et Homologation Produits
37.3 Importateurs STIHL
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Téléphone: +387 36 352560
920458-737-7521-C
Fax: +387 36 350536
UNIKOMERC - UVOZ d. o. o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Téléphone: +385 1 6370010
Fax: +385 16221569
SADAL TARIM MAKINELERI DIS TICARET A. S.
- STIHL importateurs
- Indications concernant la présente notice d'emploi
- Pictogrammes
- Avertissement
- Développement technique
- Prescriptions de sécurité
- Consignes générales
- Utilisation conforme à la destination
- Vêtements et équipement
- Transport
- Nettoyage
- Accessoires
- Ravitallement
- Avant d'entreprendre le travail
- Mise en route de la tronconneuse
- Au cours du travail
- Après le travail
- Rangement
- Vibrations
- Maintenance et réparations
- Forces de réaction
- Danger en cas de rebond
- Un rebond se produit par exemple
- Frein de chaîne quickstop :
- Pour réduire le risque de rebond :
- Technique de travail
- Traction (a)
- Contrecoup (b)
- Il faut faire très attention
- Sciage
- Pour travailler en hauteur :
- Sciage du bois de faible section :
- Ébranchage
- Préparatifs avant l'abattage
- Entaille d'abattage
- Exécution de l'entaille d'abattage
- Principes de la technique d'abattage
- Coupe en mortaise
- Coins d'abattage
- Choix de la méthode de coupe d'abattage ajusté
- Coupe d'abattage avec patte de sécurité (arbre normal)
- B) troncs de grand diamètre
- A) troncs de faible diamètre
- Dispositif de coupe
- Protège-chaine
- Démontage du couvercle de pignon
- Desserrage du frein de chaîne
- Démontage du couvercle de pignon
- Montage de la rondelle de tension
- Déblocage du frein de chaîne
- Tension de la chaîne (ten-deur latéral)
- Tension de la chaîne (tendeur rapide)
- Contrôle de la tension de la chaîne
- Carburant
- STIHL motomix
- Composition du mélange
- Essence
- Huile moteur
- Rapport du mélange
- Stockage du mélange
- Préparation de l'appareil
- Ouverture
- Ravitaillement en carburant français
- Faire le plein de carburant.
- Fermeture
- Si le bouchon du réservoir ne se verrouille pas sur le réservoir à carburant
- Huile de graissage de chaîne
- Préparatifs
- Ravitallement en huile de graissage de chaîne
- Contrôle du graissage de la chaîne
- Frein de chaîne
- Blocage de la chaîne
- Desserrage du frein de chaîne
- Contrôle du fonctionnement du frein de chaîne
- Entretien du frein de chaîne
- Préchauffage du carburateur
- À des températures supérieures à +20 °c
- À des températures inférieures à -10 °c :
- Système de filtration à air
- Positions du levier de commande universel
- Réglage du levier de commande universel
- Position volet de starter fermé
- Position de démarrage
- Pompe d'amorçage manuelle
- Tenue de la tronconneuse
- Sur le sol
- Versions standards
- Après le premier coup d'allumage
- Dès que le moteur tourne
- À une température très BASSE
- Arrêt du moteur
- Si le moteur ne démarre pas
- Au cours de la première période d'utilisation
- Au cours du travail
- Contrôler assez souvent la tension de la chaîne
- À froid
- À la température de service
- Après une utilisation prolongée à pleine charge
- Après le travail
- Pour une immobilisation de courte durée
- Pour une immobilisation prolongée
- Entretien du guide-chaine
- Démontage du capot
- Montage du capot
- Système de filtre à air
- Filtre en tissu non tissé
- Filtre HD2
- Filtre en tissu synthétique / filtre en tissu non tissé
- Si la puissance du moteur baisse sensiblement
- Démontage du filtre à air (filtre cylindrique)
- Démontage du filtre à air (filtre en tissu synthétique)
- Nettoyage du filtre à air
- Nettoyage à fond du filtre
- Montage du filtre à air (filtre cylindrique)
- Montage du filtre à air (filtre en tissu synthétique)
- Informations de base
- Réglage standard
- Réglage du ralenti
- Si le moteur cale au ralenti
- Si la chaine est entrainée au ralenti
- Si le régime de ralenti est irrégulier; si l'accélération n'est pas satisfaisante (malgré le réglage standard de la vis de réglage de richesse au ralenti)
- Correction du réglage du carburateur pour travailler à haute altitude
- Bougie
- Démontage de la bougie
- Contrôler la bougie
- Causes possibles :
- Montage de la bougie
- Rangement
- Contrôle et remplacement du pignon
- Remplacement du pignon
- Montage du pignon profilé / du pignon à anneau
- Sciage facile avec une chaîne correctement affûtée
- Pas de chaîne
- Angle d'affutage
- Porte-lime
- Pour le contrôle des angles
- Retrait du limiteur de profondeur
- Réajustage du limiteur de profondeur
- Conseils à suivre pour réduire l'usure et éviter les avaries
- Opérations de maintenance
- Pièces d'usure
- Principales pièces
- Moteur
- Dispositif d'allumage
- Dispositif d'alimentation
- Graissage de la chaîne
- Poids
- Dispositif de coupe
- Niveau sonores et taux de vibrations
- Niveau de pression sonore l peq suivant ISO 22868
- Niveau de puissance acoustique l suivant ISO 22868
- Taux de vibrations a hv, eq suivant ISO 22867
- REACH
- Émissions de nuisances à l'échappement
- Approvisionnement en pièces de rechange
- Instructions pour les réparations
- Mise au rebut
- Déclaration de conformité UE
- Importateurs STIHL
Marque : STIHL
Modèle : MS 231
Catégorie : Scie
