14449.SL - Radio-réveil Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio-réveil
Marque	Vimar
Modèle	14449.SL
Alimentation	120-230 V~ ±10% 50-60 Hz, 1.5 W
Réserve de charge	Environ 20 jours avec batterie lithium rechargeable
Fonctions principales	Horloge, réveil (3 sonneries), thermomètre (°C), calendrier
Affichage	Numérique temporisé, activation par touche
Commandes	Esc, ▲, ▼, ok/set
Langues du menu	Italien, anglais, français, espagnol, allemand
Degré de protection	IP40
Classe électrique	II
Température de fonctionnement	0 °C à +40 °C
Température de transport	-25 °C à +60 °C
Précision horloge	≤ ±2 s par jour
Dimensions	2 modules (standard)
Sécurité	Installation avec commutateur bipolaire (ouverture 3 mm)
Type d'installation	Encastrée, saillie ou table

FOIRE AUX QUESTIONS - 14449.SL Vimar

Comment régler l'heure sur le radio-réveil Vimar 14449.SL ?

Appuyez sur n'importe quelle touche pour activer l'affichage. Utilisez la touche ▼ pour accéder au menu 'Paramètres', puis sélectionnez 'Horloge' pour régler l'heure et les minutes avec les touches ▲ et ▼. Confirmez avec 'ok'.

Comment programmer l'alarme ?

Depuis l'écran principal, appuyez sur une touche. Le menu 'Réglage Alarme' s'affiche. Sélectionnez 'Activer' pour régler l'heure de réveil, puis choisissez l'une des trois sonneries disponibles dans 'Paramètres' > 'Son Alarme'.

Quelle est la durée de la batterie de secours ?

La batterie lithium rechargeable intégrée assure une réserve de charge d'environ 20 jours, maintenant l'horloge en cas de coupure de courant.

Comment changer la langue du menu ?

Allez dans 'Paramètres' > 'Langue' et choisissez parmi l'italien, l'anglais, le français, l'espagnol ou l'allemand à l'aide des touches ▲ et ▼, puis confirmez avec 'ok'.

Que faire si l'affichage s'éteint rapidement ?

L'affichage est temporisé pour économiser l'énergie. Appuyez sur n'importe quelle touche pour le rallumer. Vous pouvez régler le contraste dans 'Paramètres' > 'Display'.

Comment afficher la température ?

La température ambiante en °C est affichée en permanence sur l'écran principal. Vous pouvez choisir d'afficher l'heure et la date ou la température, l'heure et la date dans 'Paramètres' > 'Modalité'.

Quel type d'alimentation est nécessaire ?

L'appareil fonctionne sur secteur 120-230 V~ ±10% 50-60 Hz avec une consommation de 1.5 W. Il est de classe II et doit être installé avec un commutateur bipolaire accessible.

Comment désactiver l'alarme ?

Accédez au menu 'Réglage Alarme' et sélectionnez 'Réveil OFF' pour désactiver complètement l'alarme.

Quelles sont les sonneries disponibles ?

L'appareil propose trois sonneries différentes. Vous pouvez les écouter et les sélectionner dans 'Paramètres' > 'Son Alarme'.

Puis-je installer l'appareil en extérieur ?

Non, l'indice de protection IP40 indique qu'il est protégé contre les corps solides supérieurs à 1 mm, mais pas contre l'eau. Utilisez-le uniquement en intérieur.

MODE D'EMPLOI 14449.SL Vimar

Horloge réveil électronique, alimentation 120-230 V~ 50-60 Hz - 2 modules.

Description

Appareil équipé de calendrier et de thermomètre, idéal pour une installation à côté de la tête du lit, en boîtes d'encastrement normales, en saillie ou de table.

Caractéristiques

• Alimentation : 120-230 V\~ ±10% 50-60 Hz - Absorption: 1.5 W - Commandes frontales: "Esc", "▲", "▼", "ok"/"set" - Fonction HORLOGE - Fonction REVEIL, 3 sonneries disponibles. - Fonction THERMOMETRE avec indication en °C. - Réserve de charge pour l'horloge : 20 jours environ, avec batterie tampon rechargeable au lithium - Affichage digital temporisé, activé en pressant l'un des quatre poussoirs. - Menù en plusieurs langues : italien, anglais, français, español, allemand. • Degré de protection : IP40 - Appareil de classe II : • Température de fonctionnement : 0 °C +40 °C • Température ambiante pendant le transport : -25 °C +60 °C - Erreur horloge: ≤ ± 2 s par jour

Utilisation

Pour programmer l'horloge réveil à partir de la page-écran de base sur l'affichage :

- Presser au choix l'une des quatre touches frontales.

- La ligne de menu "Réglage Alarme" s'affiche et les icônes ci-dessous sont visualisées :

• "Esc" (touche A): permet de retourner à la page-écran précédente.
• "▼" (touche B): permet de dérouler vers le bas les réglages et les menus.
• "▲" (touche C): permet de dérouler vers le haut les réglages et les menus.
• "ok" (touche D): permet de passer à la page-écran suivante.

"set" (touche D): permet de confirmer une donnée saisie.

- Première "▼" (touche B) pour visualiser la ligne de menu "Paramètres".

Reglage ALARME.

Permet de régler "Activer" ou "Désactiver".

- Activer: permet de régler l'heure de réveil et de laactiver.

- Réveil OFF: permet de désactiver le réveil.

Parametres.

Permet de régler "Horloge", "Date", "Son Alarme", "Display", "Langue", "Modalité".

• Horloge : permet de régler l'heure (heure et minutes).
• Date : permet de régler la date (jour, mois, année).
• Son Alarme : permet de régler le son du réveil, en choisissant l'une des trois sonneries possibles.

- Display : permet de régler le contraste de l'affichage.

- Langue : permet de régler la langue d'affichage de toutes les instructions, en choisissant l'italien, l'anglais, le français, l'espagnol, ou l'allemand.

- Modalité : permet de régler la visualisation principale sur l'affichage, en choisissant :

- heure et date.

- température, heure et date.

REGLES D'installation.

L'installation doit être effectuée selon les normes pour les installations électriques des bâtiments en vigueur dans le pays où les produits sont installés.

Avant que l'alimentation doit être installée dans un commutateur de type bipolaire facilement accessible avec une séparation d'au moins 3 mm de contact.

Vue frontale et vue commandes.

Température amblante Etat d'activation et horaire réveil Heure du jour 26.3 °C 8×0 07:00 25°C Cum 19.02.2002 Date du jour A B C D Eikon

Température amblante Etat d'activation et horaire réveil Heure du jour Date du jour Plana A B C D

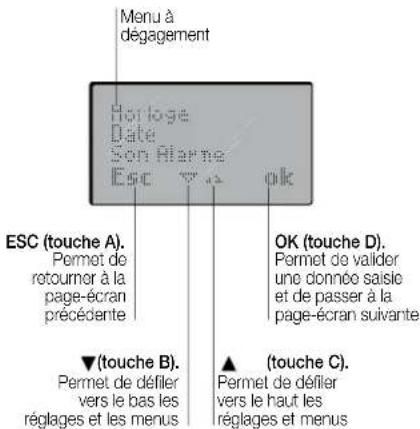

Menu à dégagement Horloge Date Son Harne Esc T. ESC (touche A). Permet de retourmer à la page-écran précédente OK (touche D). Permet de valder une donnée saisle et de passer à la page-écran suivante ▼(touche B). Permet de défiler vers le bas les réglages et les menus ▲ (touche C). Permet de défiler vers le haut les réglages et menus

Schéma électrique.
