Type de produit	Radio-réveil
Marque	Vimar
Modèle	20449.B
Alimentation	120-230 V~ ±10%, 50-60 Hz
Consommation	1,5 W
Affichage	Digital temporisé, activé par pression sur les touches
Fonctions	Horloge, réveil (3 sonneries), thermomètre (°C), calendrier
Réserve de charge	Jusqu'à 20 jours (batterie lithium rechargeable intégrée)
Langues du menu	Italien, anglais, français, espagnol, allemand
Degré de protection	IP40
Classe électrique	II
Température de fonctionnement	0 °C à +40 °C
Température de transport	-25 °C à +60 °C
Précision de l'horloge	≤ ±2 s/jour
Type d'installation	Encastré (boîtes normales), saillie ou sur table (2 modules)
Commandes	4 touches frontales : Esc, ▲, ▼, ok/set
Entretien	Nettoyer avec un chiffon sec
Sécurité	Installation conforme aux normes électriques en vigueur ; nécessite un interrupteur bipolaire avec séparation de contacts d'au moins 3 mm
Pièces détachées	Non communiqué

FOIRE AUX QUESTIONS - 20449.B Vimar

Comment régler l'heure sur le radio-réveil Vimar 20449.B ?

Depuis l'écran de base, appuyez sur une touche pour activer l'affichage. Utilisez la touche ▼ (B) pour accéder au menu 'Paramètres', puis sélectionnez 'Horloge' avec la touche ok (D). Réglez l'heure avec les touches ▲ et ▼, puis confirmez avec ok.

Comment régler l'alarme sur ce modèle ?

Depuis l'écran de base, appuyez sur une touche. Le menu 'Réglage Alarme' s'affiche. Utilisez ▼ pour choisir 'Activer', puis réglez l'heure de réveil avec ▲ et ▼. Confirmez avec ok. Vous pouvez aussi choisir l'une des trois sonneries dans le menu 'Paramètres' > 'Son Alarme'.

Comment changer la langue du menu ?

Accédez au menu 'Paramètres' en utilisant la touche ▼ depuis l'écran de base. Sélectionnez 'Langue', puis choisissez parmi : italien, anglais, français, espagnol ou allemand. Confirmez avec ok.

Que faire si l'écran est vide ?

L'écran est temporisé pour économiser l'énergie. Appuyez sur l'une des quatre touches frontales (Esc, ▲, ▼ ou ok) pour l'activer. Si rien ne s'affiche, vérifiez l'alimentation secteur ou la batterie de réserve.

Quelle est la pile de réserve et comment la remplacer ?

L'appareil intègre une batterie lithium rechargeable qui assure la réserve de charge jusqu'à 20 jours. Elle se recharge automatiquement lorsque l'appareil est alimenté. Son remplacement doit être effectué par un professionnel agréé.

Comment nettoyer le radio-réveil ?

Utilisez un chiffon sec pour nettoyer l'appareil. N'utilisez pas de produits abrasifs ou de solvants. Débranchez l'appareil avant tout nettoyage.

L'alarme ne sonne pas, que vérifier ?

Vérifiez que l'alarme est activée (menu 'Réglage Alarme' > 'Activer'). Assurez-vous que l'heure de réveil est correcte et que le volume sonore est suffisant. Si le problème persiste, réinitialisez l'appareil ou contactez le service après-vente.

Comment régler le contraste de l'écran ?

Dans le menu 'Paramètres', sélectionnez 'Display'. Utilisez les touches ▲ et ▼ pour ajuster le contraste, puis confirmez avec ok.

Puis-je utiliser l'appareil sans batterie de réserve ?

Oui, l'appareil fonctionne sur secteur (120-230 V~). La batterie de réserve sert uniquement à conserver l'heure et les réglages en cas de coupure de courant. Sans batterie, les réglages seront perdus après une panne.

Comment installer le radio-réveil Vimar 20449.B ?

L'installation doit être réalisée par un électricien qualifié, conformément aux normes en vigueur. L'appareil peut être encastré dans une boîte normale, monté en saillie ou posé sur une table. Assurez-vous de prévoir un interrupteur bipolaire accessible avec une séparation de contacts d'au moins 3 mm.

MODE D'EMPLOI 20449.B Vimar

Horloge réveil électronique, alimentation 120-230 V~ 50-60 Hz - 2 modules.

Description

Appareil équipé de calendrier et de thermomètre, idéal pour une installation à côté de la tête du lit, en boîtes d'encastrement normales, en saillie ou de table.

Caractéristiques

• Alimentation : 120-230 V\~ ±10% 50-60 Hz - Absorption: 1.5 W - Commandes frontales: "Esc", "▲", "▼", "ok"/"set" - Fonction HORLOGE - Fonction REVEIL, 3 sonneries disponibles. - Fonction THERMOMETRE avec indication en °C. - Réserve de charge pour l'horloge : 20 jours environ, avec batterie tampon rechargeable au lithium - Affichage digital temporisé, activé en pressant l'un des quatre poussoirs. - Menù en plusieurs langues : italien, anglais, français, español, allemand. • Degré de protection : IP40 - Appareil de classe II : - Température de fonctionnement : 0 °C +40 °C • Température ambiante pendant le transport : -25 °C +60 °C - Erreur horloge: ≤ ± 2 s par jour

Utilisation

Pour programmer l'horloge réveil à partir de la page-écran de base sur l'affichage :

- Presser au choix l'une des quatre touches frontales.

- La ligne de menu "Réglage Alarme" s'affiche et les icônes ci-dessous sont visualisées :

• "Esc" (touche A): permet de retourner à la page-écran précédente.
• "▼" (touche B): permet de dérouler vers le bas les réglages et les menus.
• "▲" (touche C): permet de dérouler vers le haut les réglages et les menus.
• "ok" (touche D): permet de passer à la page-écran suivante.

"set" (touche D): permet de confirmer une donnée saisie.

- Première "▼" (touche B) pour visualiser la ligne de menu "Paramètres".

Reglage ALARME.

Permet de régler "Activer" ou "Désactiver".

- Activer: permet de régler l'heure de réveil et de laactiver.

- Réveil OFF: permet de désactiver le réveil.

Parametres.

Permet de régler "Horloge", "Date", "Son Alarme", "Display", "Langue", "Modalité".

• Horloge : permet de régler l'heure (heure et minutes).
• Date : permet de régler la date (jour, mois, année).
• Son Alarme : permet de régler le son du réveil, en choisissant l'une des trois sonneries possibles.

- Display : permet de régler le contraste de l'affichage.

- Langue : permet de régler la langue d'affichage de toutes les instructions, en choisissant l'italien, l'anglais, le français, l'espagnol, ou l'allemand.

- Modalité : permet de régler la visualisation principale sur l'affichage, en choisissant :

- heure et date.

- température, heure et date.

REGLES D'installation.

L'installation doit être effectuée selon les normes pour les installations électriques des bâtiments en vigueur dans le pays où les produits sont installés.

Avant que l'alimentation doit être installée dans un commutateur de type bipolaire facilement accessible avec une séparation d'au moins 3 mm de contact.

Vue frontale et vue commandes.

Température amblante Etat d'activation et horaire réveil Heure du jour VIMAR 26.3 °C 8×0 07:00 Lum 19.02.2002 Date du jour A B C D Eikon

Température amblante Etat d'activation et horaire réveil Heure du jour Date du jour Plana A B C D

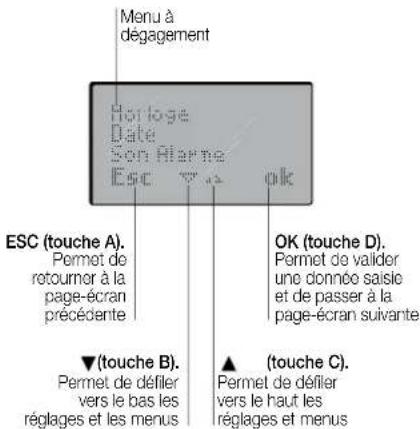

Menu à dégagement Horloge Date Son Harne Esc T. ESC (touche A). Permet de retourmer à la page-écran précédente OK (touche D). Permet de valder une donnée saisle et de passer à la page-écran suivante ▼(touche B). Permet de défiler vers le bas les régages et les menus ▲ (touche C). Permet de défiler vers le haut les régages et menus

Schéma électrique.
