Type de produit	Radio-réveil électronique avec calendrier et thermomètre
Dimensions	Encastrable 2 modules (98 x 80 x 40 mm env.)
Poids	150 g (estimation)
Alimentation	120-230 V~ ±10% 50-60 Hz, consommation 1.5 W
Fonctions principales	Horloge, réveil avec 3 sonneries, thermomètre (°C), calendrier, affichage temporisé, menu multilingue (FR, EN, IT, ES, DE), réserve de charge 20 jours (batterie lithium rechargeable)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Appareil de classe II, degré de protection IP40, installation selon normes électriques avec coupure bipolaire
Pièces détachées et réparabilité	Batterie rechargeable au lithium intégrée. Aucune pièce détachée disponible. Réparation par un professionnel.
Informations générales	Température de fonctionnement : 0 °C à +40 °C ; transport : -25 °C à +60 °C ; erreur horloge : ≤ ±2 s/jour

FOIRE AUX QUESTIONS - 20449.N Vimar

Comment régler l'heure sur le radio-réveil Vimar 20449.N ?

Appuyez sur l'une des touches frontales pour activer l'affichage. Utilisez les touches ▲ et ▼ pour naviguer jusqu'au menu Paramètres, puis appuyez sur ok. Sélectionnez Horloge et réglez les heures et minutes avec ▲/▼. Confirmez avec set.

Comment activer ou désactiver l'alarme ?

À partir de l'écran d'accueil, appuyez sur une touche. Naviguez avec ▼ jusqu'à Réglage Alarme. Appuyez sur ok, puis choisissez Activer pour régler l'heure de réveil ou Réveil OFF pour désactiver. Confirmez avec set.

Comment changer la langue du menu ?

Allez dans Paramètres > Langue. Choisissez parmi les langues disponibles : italien, anglais, français, espagnol, allemand. Validez avec set.

Comment régler la date ?

Dans le menu Paramètres, sélectionnez Date. Réglez successivement le jour, le mois et l'année avec ▲/▼, puis confirmez chaque réglage avec set.

Comment choisir entre l'affichage de l'heure/date et la température ?

Dans Paramètres > Modalité, vous pouvez choisir : heure et date ou température, heure et date. L'affichage principal changera en conséquence.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que l'alimentation 120-230 V~ est présente. Si l'écran reste éteint, appuyez sur l'une des quatre touches frontales pour réactiver l'affichage temporisé. Si le problème persiste, la batterie de secours peut être déchargée : branchez l'appareil plusieurs heures.

Comment régler le contraste de l'affichage ?

Accédez à Paramètres > Display. Utilisez ▲/▼ pour ajuster le contraste selon vos préférences. Validez avec set.

Quelle est la durée de la batterie de secours ?

La batterie rechargeable au lithium intégrée offre une réserve de charge d'environ 20 jours pour conserver l'heure en cas de coupure de courant.

Comment choisir la sonnerie du réveil ?

Dans Paramètres > Son Alarme, vous pouvez sélectionner l'une des trois sonneries disponibles. Appuyez sur ▲/▼ pour écouter un aperçu, puis validez avec set.

L'appareil peut-il être utilisé sans batterie de secours ?

Oui, le radio-réveil fonctionne normalement branché sur secteur. La batterie de secours est utile pour conserver les réglages en cas de coupure de courant, mais elle n'est pas obligatoire pour le fonctionnement.

MODE D'EMPLOI 20449.N Vimar

Horloge réveil électronique, alimentation 120-230 V~ 50-60 Hz - 2 modules.

Description

Appareil équipé de calendrier et de thermomètre, idéal pour une installation à côté de la tête du lit, en boîtes d'encastrement normales, en saillie ou de table.

Caractéristiques

• Alimentation : 120-230 V\~ ±10% 50-60 Hz - Absorption: 1.5 W - Commandes frontales: "Esc", "▲", "▼", "ok"/"set" - Fonction HORLOGE - Fonction REVEIL, 3 sonneries disponibles. - Fonction THERMOMETRE avec indication en °C. - Réserve de charge pour l'horloge : 20 jours environ, avec batterie tampon rechargeable au lithium - Affichage digital temporisé, activé en pressant l'un des quatre poussoirs. - Menù en plusieurs langues : italien, anglais, français, español, allemand. • Degré de protection : IP40 - Appareil de classe II : • Température de fonctionnement : 0 °C +40 °C • Température ambiante pendant le transport : -25 °C +60 °C - Erreur horloge: ≤ ± 2 s par jour

Utilisation

Pour programmer l'horloge réveil à partir de la page-écran de base sur l'affichage :

- Presser au choix l'une des quatre touches frontales.

- La ligne de menu "Réglage Alarme" s'affiche et les icônes ci-dessous sont visualisées :

• "Esc" (touche A): permet de retourner à la page-écran précédente.
• "▼" (touche B): permet de dérouler vers le bas les réglages et les menus.
• "▲" (touche C): permet de dérouler vers le haut les réglages et les menus.
• "ok" (touche D): permet de passer à la page-écran suivante.

"set" (touche D): permet de confirmer une donnée saisie.

- Première "▼" (touche B) pour visualiser la ligne de menu "Paramètres".

Reglage ALARME.

Permet de régler "Activer" ou "Désactiver".

- Activer: permet de régler l'heure de réveil et de laactiver.

- Réveil OFF: permet de désactiver le réveil.

Parametres.

Permet de régler "Horloge", "Date", "Son Alarme", "Display", "Langue", "Modalité".

• Horloge : permet de régler l'heure (heure et minutes).
• Date : permet de régler la date (jour, mois, année).
• Son Alarme : permet de régler le son du réveil, en choisissant l'une des trois sonneries possibles.

- Display : permet de régler le contraste de l'affichage.

- Langue : permet de régler la langue d'affichage de toutes les instructions, en choisissant l'italien, l'anglais, le français, l'espagnol, ou l'allemand.

- Modalité : permet de régler la visualisation principale sur l'affichage, en choisissant :

- heure et date.

- température, heure et date.

REGLES D'installation.

L'installation doit être effectuée selon les normes pour les installations électriques des bâtiments en vigueur dans le pays où les produits sont installés.

Avant que l'alimentation doit être installée dans un commutateur de type bipolaire facilement accessible avec une séparation d'au moins 3 mm de contact.

Vue frontale et vue commandes.

Température amblante Etat d'activation et horaire réveil Heure du jour 26.3 °C 8×0 07:00 25/02 Cum 19.02.2002 Date du jour A B C D Eikon

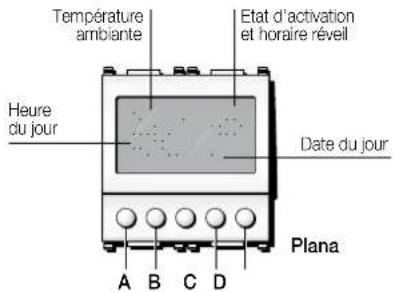

Température amblante Etat d'activation et horaire réveil Heure du jour Date du jour Plana A B C D

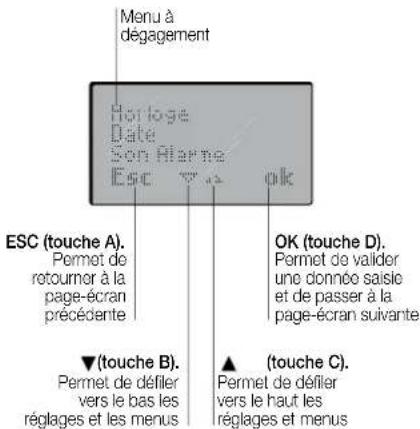

Menu à dégagement Horloge Date Son Harne Esc T. ESC (touche A). Permet de retourmer à la page-écran précédente OK (touche D). Permet de valder une donnée saisle et de passer à la page-écran suivante ▼(touche B). Permet de défiler vers le bas les régages et les menus ▲ (touche C). Permet de défiler vers le haut les régages et menus

Schéma électrique.
