14449 - Radio-réveil Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio-réveil (horloge réveil électronique)
Marque	Vimar
Modèle	14449
Alimentation	120-230 V~ ±10% 50-60 Hz
Consommation	1.5 W
Fonctions principales	Horloge, réveil (3 sonneries), thermomètre (°C), calendrier
Affichage	Digital temporisé, actif par pression sur une touche
Réserve de charge horloge	Environ 20 jours (batterie tampon rechargeable au lithium)
Langues du menu	Italien, anglais, français, espagnol, allemand
Indice de protection	IP40
Classe électrique	II
Température de fonctionnement	0 °C à +40 °C
Température de transport	-25 °C à +60 °C
Précision horloge	≤ ±2 secondes par jour
Dimensions (modules)	2 modules (standard Vimar)
Installation	Encastrée, saillie ou sur table (boîtes normales)
Commandes frontales	4 touches : Esc, ▲, ▼, OK/Set
Nettoyage	Chiffon sec non abrasif
Sécurité	Installation selon normes électriques, commutateur bipolaire accessible avec séparation de contact ≥3 mm

FOIRE AUX QUESTIONS - 14449 Vimar

Comment régler l'heure sur le radio-réveil Vimar 14449 ?

Depuis l'écran d'accueil, appuyez sur une touche pour activer l'affichage. Utilisez la touche ▼ pour naviguer jusqu'à 'Paramètres', puis appuyez sur OK. Sélectionnez 'Horloge' et réglez les heures et minutes avec ▲ et ▼, puis confirmez avec OK.

Comment activer ou désactiver le réveil ?

Dans le menu principal, sélectionnez 'Réglage Alarme' avec ▼ et OK. Choisissez 'Activér' pour régler l'heure de réveil ou 'Sveglia OFF' (ou 'Désactivér') pour désactiver le réveil.

Comment changer la sonnerie du réveil ?

Allez dans 'Paramètres' > 'Son Alarme'. Vous pouvez choisir parmi trois sonneries différentes en utilisant ▲ et ▼, puis confirmez avec OK.

Comment modifier la langue du menu ?

Dans 'Paramètres', sélectionnez 'Langue'. Choisissez parmi Italien, Anglais, Français, Espagnol ou Allemand avec ▲ et ▼, puis validez avec OK.

Que faire si l'écran reste noir ?

L'affichage est temporisé : appuyez sur l'une des quatre touches frontales pour le réactiver. Si rien ne s'affiche, vérifiez l'alimentation électrique et la batterie de réserve.

Comment afficher la température sur l'écran principal ?

Dans 'Paramètres' > 'Modalité', choisissez 'température, heure et date' pour que la température ambiante s'affiche en permanence à côté de l'heure.

Quel type de batterie de réserve utilise l'appareil ?

Le radio-réveil intègre une batterie tampon rechargeable au lithium qui assure le maintien de l'horloge pendant environ 20 jours en cas de coupure de courant.

L'appareil est-il adapté à une installation en saillie ?

Oui, le Vimar 14449 peut être installé dans des boîtes d'encastrement normales, en saillie ou utilisé comme horloge de table.

Comment nettoyer le radio-réveil ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Quelles sont les précautions de sécurité à respecter lors de l'installation ?

L'installation doit être réalisée selon les normes électriques en vigueur. L'appareil doit être alimenté via un commutateur bipolaire accessible avec une séparation des contacts d'au moins 3 mm.

MODE D'EMPLOI 14449 Vimar

Horloge réveil électronique, alimentation 120-230 V~ 50-60 Hz - 2 modules.

Description

Appareil équipé de calendrier et de thermomètre, idéal pour une installation à côté de la tête du lit, en boîtes d'encastrement normales, en saillie ou de table.

Caractéristiques

• Alimentation : 120-230 V\~ ±10% 50-60 Hz - Absorption: 1.5 W - Commandes frontales: "Esc", "▲", "▼", "ok"/"set" - Fonction HORLOGE - Fonction REVEIL, 3 sonneries disponibles. - Fonction THERMOMETRE avec indication en °C. - Réserve de charge pour l'horloge : 20 jours environ, avec batterie tampon rechargeable au lithium - Affichage digital temporisé, activé en pressant l'un des quatre poussoirs. - Menù en plusieurs langues : italien, anglais, français, español, allemand. • Degré de protection : IP40 - Appareil de classe II : - Température de fonctionnement : 0 °C +40 °C • Température ambiante pendant le transport : -25 °C +60 °C - Erreur horloge: ≤ ± 2 s par jour

Utilisation

Pour programmer l'horloge réveil à partir de la page-écran de base sur l'affichage :

- Presser au choix l'une des quatre touches frontales.

- La ligne de menu "Réglage Alarme" s'affiche et les icônes ci-dessous sont visualisées :

• "Esc" (touche A): permet de retourner à la page-écran précédente.
• "▼" (touche B): permet de dérouler vers le bas les réglages et les menus.
• "▲" (touche C): permet de dérouler vers le haut les réglages et les menus.
• "ok" (touche D): permet de passer à la page-écran suivante.

"set" (touche D): permet de confirmer une donnée saisie.

- Première "▼" (touche B) pour visualiser la ligne de menu "Paramètres".

Reglage ALARME.

Permet de régler "Activer" ou "Désactiver".

- Activer: permet de régler l'heure de réveil et de laactiver.

- Réveil OFF: permet de désactiver le réveil.

Parametres.

Permet de régler "Horloge", "Date", "Son Alarme", "Display", "Langue", "Modalité".

• Horloge : permet de régler l'heure (heure et minutes).
• Date : permet de régler la date (jour, mois, année).
• Son Alarme : permet de régler le son du réveil, en choisissant l'une des trois sonneries possibles.

- Display : permet de régler le contraste de l'affichage.

- Langue : permet de régler la langue d'affichage de toutes les instructions, en choisissant l'italien, l'anglais, le français, l'espagnol, ou l'allemand.

- Modalité : permet de régler la visualisation principale sur l'affichage, en choisissant :

- heure et date.

- température, heure et date.

REGLES D'installation.

L'installation doit être effectuée selon les normes pour les installations électriques des bâtiments en vigueur dans le pays où les produits sont installés.

Avant que l'alimentation doit être installée dans un commutateur de type bipolaire facilement accessible avec une séparation d'au moins 3 mm de contact.

Vue frontale et vue commandes.

Température amblante Etat d'activation et horaire réveil Heure du jour 26.3 °C 07:00 Lun 11.02.2002 Date du jour Eikon A B C D

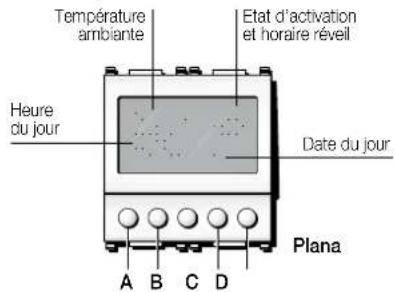

Température amblante Etat d'activation et horaire réveil Heure du jour Date du jour Plana A B C D

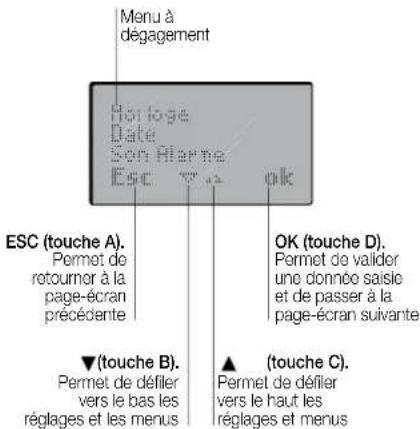

Menu à dégagement Horloge Date Son Harne Esc T'au plc ESC (touche A). Permet de retourer à la page-écran précédente OK (touche D). Permet de valder une donnée saisle et de passer à la page-écran suivante ▼(touche B). Permet de défiler vers le bas les réglages et les menus ▲ (touche C). Permet de défiler vers le haut les réglages et menus

Schéma électrique.
