| Type de produit | Trottinette électrique |
| Marque | Kugoo |
| Modèle | Kirin M4 Pro |
| Châssis | Alliage d'aluminium |
| Batterie | 48 V 18 Ah |
| Adaptateur | Entrée 100-240 V, sortie 54,6 V 2 A |
| Frein | Frein à disque mécanique |
| Pneus | 80/65-6 pneumatiques |
| Éclairage | Phare avant à LED, feux clignotants et feux arrière |
| Capacité maximale | 150 kg |
| Vitesse maximale | 40 à 45 km/h |
| Distance maximale | 70 km |
| Durée de charge | 8 heures |
| Gradabilité | 15° |
| Empattement | 85 cm |
| Dimensions (L x l x H) | 119,5 x 26 x 50,5 cm |
| Poids du produit | 25 kg |
| Pression des pneus recommandée | 20 à 25 kg/cm² |
| Nombre de cycles de batterie | Au moins 500 charges |
| Entretien | Lubrification au silicone tous les 6 mois |
| Sécurité | Porter un casque recommandé |
| Accessoires fournis | Sac de selle, câble d'extension de valve, chargeur, barre de support de selle, outils |
FOIRE AUX QUESTIONS - Kirin M4 Pro Kugoo
Questions des utilisateurs sur Kirin M4 Pro Kugoo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scooter au format PDF gratuitement ! Retrouvez votre notice Kirin M4 Pro - Kugoo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Kirin M4 Pro de la marque Kugoo.
MODE D'EMPLOI Kirin M4 Pro Kugoo

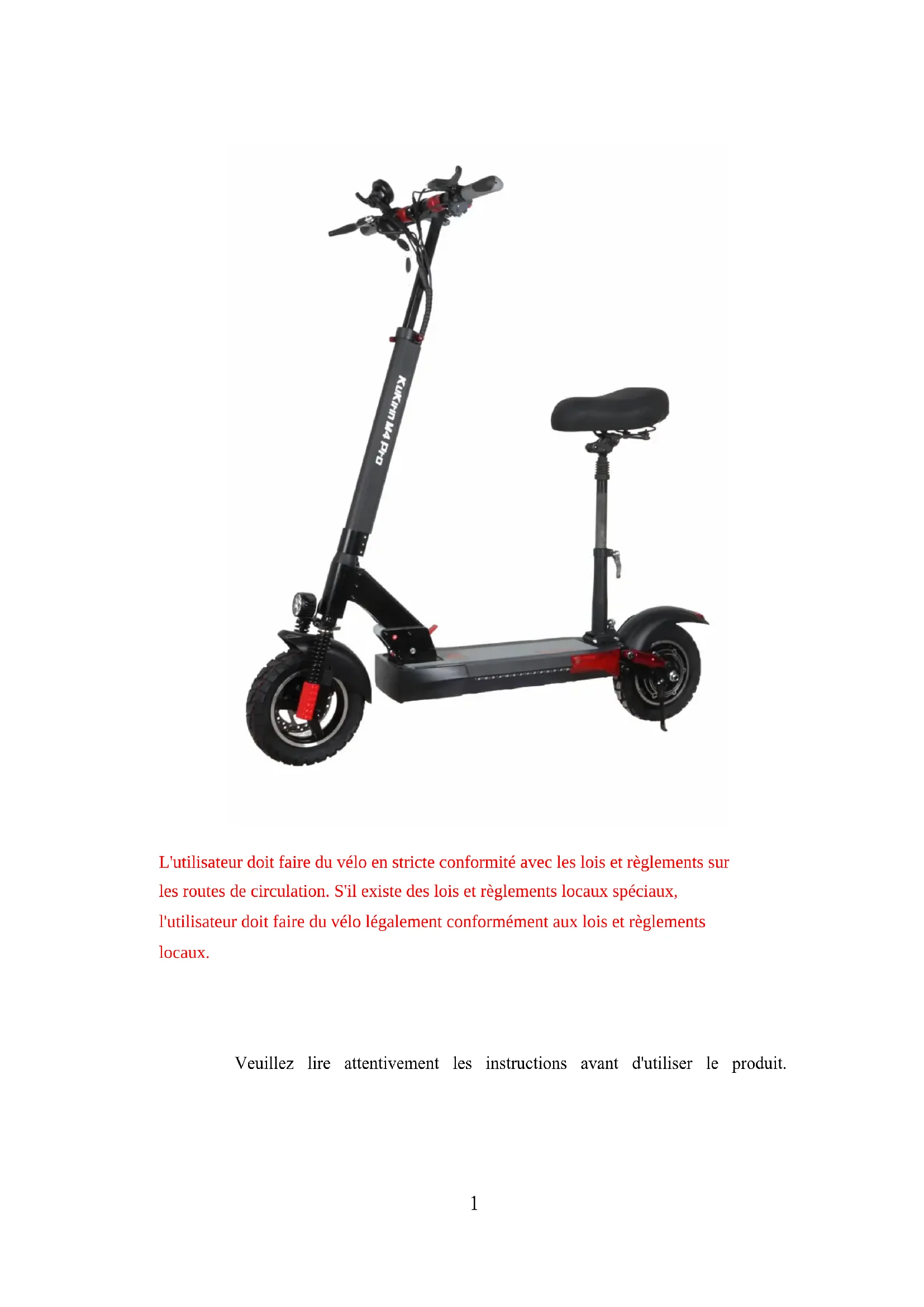

L'utilisateur doit faire du vélo en stricte conformité avec les lois et règlements sur les routes de circulation. S'il existe des lois et règlements locaux spéciaux, l'utilisateur doit faire du vélo légalement conformément aux lois et règlements locaux.
Veuillez litre attentivement les instructions avant d'utiliser le produit.
Nous sommes heures de vousprésenter notre nouveau produit.
Nous nous sommes inspirés d'une vision du monde lors du développement de ce produit, à savoir que le vehicule doit être facile à utiliser partout et accessible à tous.
Pendant trois ans de travail, nous avons porté une attention particulière aux détails, permettant ainsi une conduite plus comfortable et un processus de pliage-depliage plus simple.
Nous espérons que la trottinette électrique fera partie intégrante de votre vie.
Nous espérons que vous apprécierez le voyage et que vous conduirez en toute sécurité !
Composants principaux
01Accéléateur
12: Rotor de disque de frein a
02 : Compteur
13 : Pneu avant
03 : Levier de frein arrirée
14 : Sac de siege
04 : Clé pour serrure électrique
15: Goupille de pliage pour sa siège
05 : Loquet de verrouillage pour réglage du hauteur
16 : Loquet de verrouillage pour réglage de la hauteur du siècle
06 : Goupille de pliage
17: Feu arriere
07 : Phare avec sonnette
19 : Amortisseurs arrêté
09 : Amortisseurs avant
20: Feux de coté
10: Freinàdisqueavant
21 : Moteur Hall
11: Autocollants refléchissants
Assemblage de la trottinette electrique

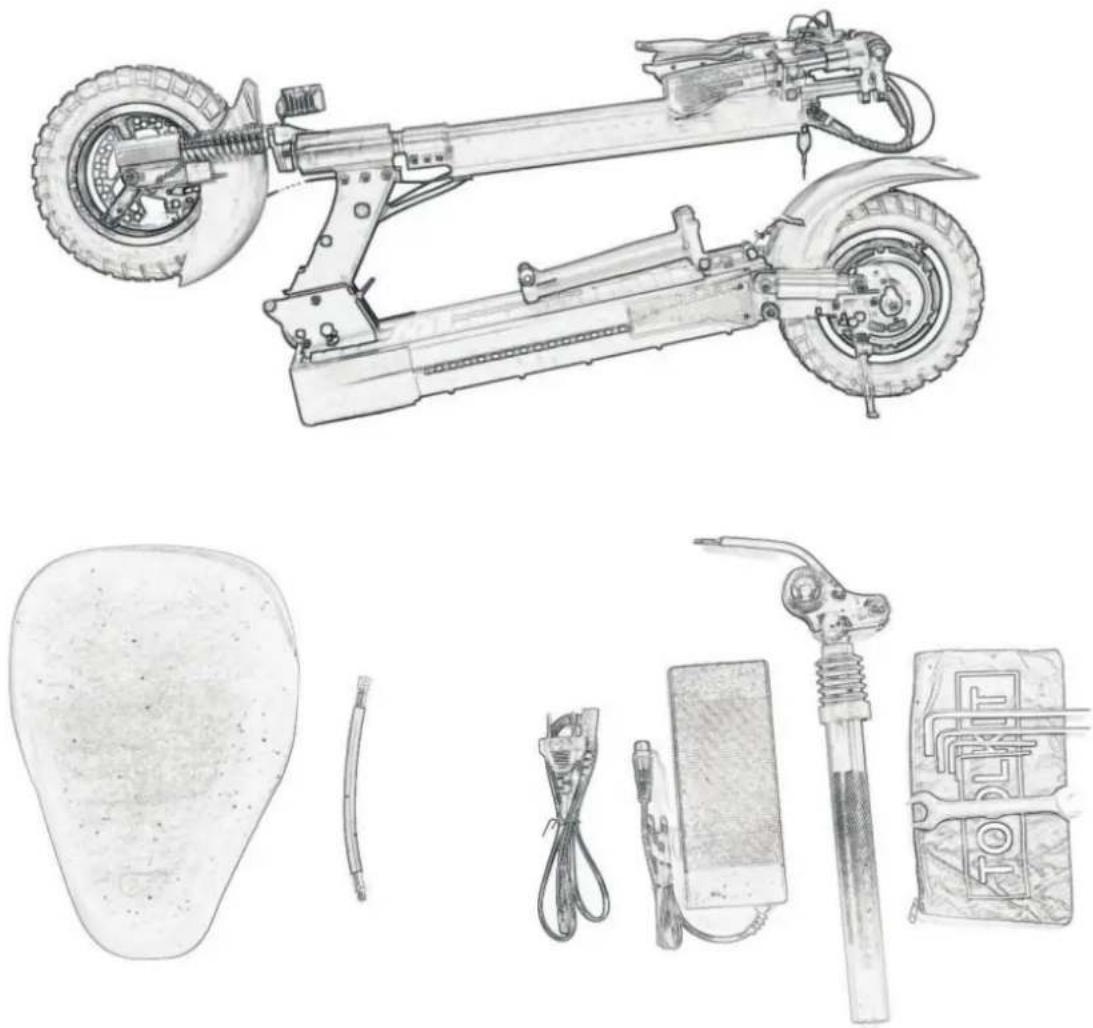

- List des produits
1/ Trottinette électrique 2/ Sac de siege 3/ Câble d'extension de vanne
4/Chargeur 110 a 240 V 5/ Barre de support de siege 6/ Outils simples

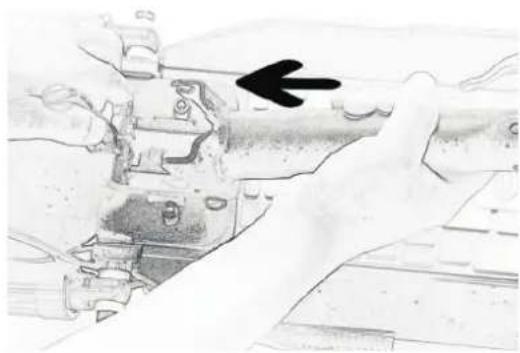

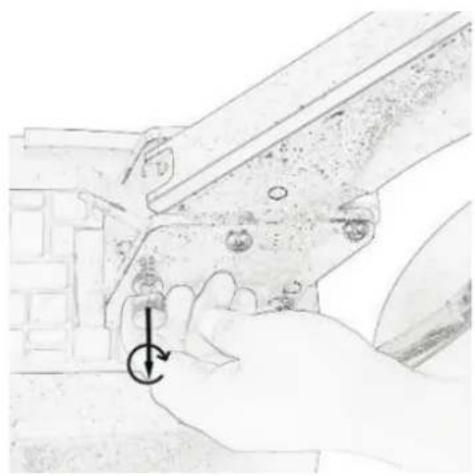

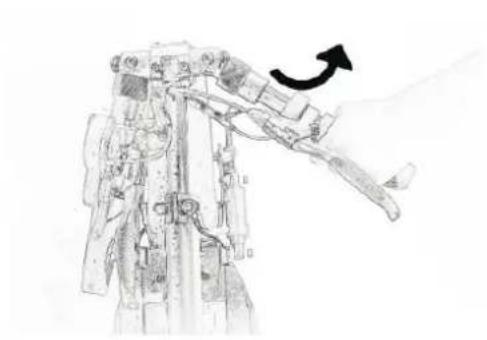

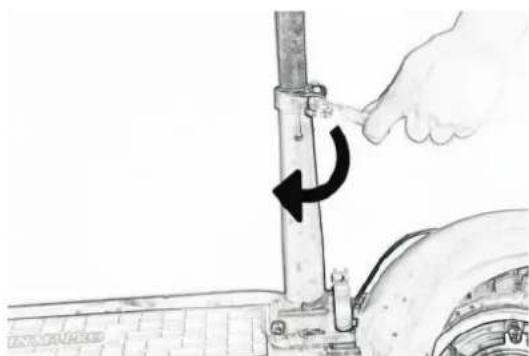

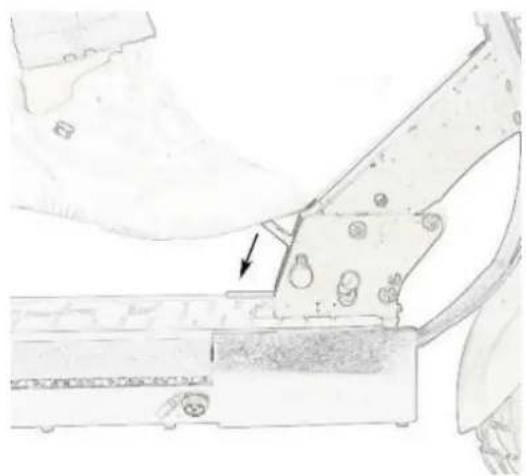

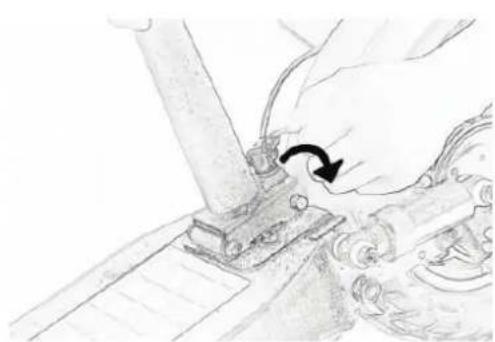

- Étapes d'assemblage de la trottinette électrique

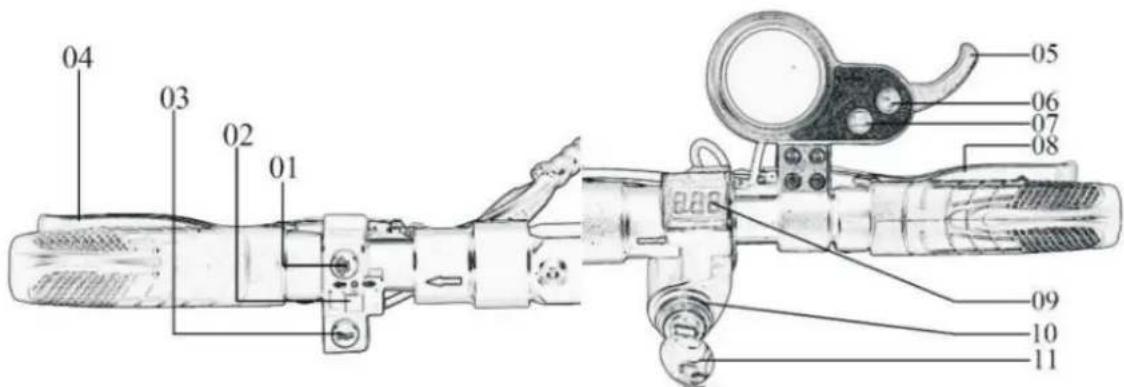

- Vérification des fonctions de la trottinette
01 : Interrupteur de phare
07 : Bouton de mode
02 : Interrupteur de feu clignotant
08 : Levier de frein avant
03 : Interrupteur de sonnette
09 : Afficheur de charge de b
04: Levier de frein arriere
10 : Verrouillage de batterie
05 : Accéléateur
11: Clé pour verrouillage de batterie
06 : Bouton d'alimentation du compteur
Vérifications avant utilisation
- La vérification du démarrage de l'accelerateur et du volant : débranchez l'alimentation électrique, tirez plusieurs fois sur la manette des gaz, et assurez-vous qu'elle revient à sa position d'origine. L'opération est terminée en douceur sans appuyer sur la gachette.
- La vérification des freins et des cables : vérifie la puissance de freinage, et effectuez un réglage avant utilisation si le système de freinage est faible; dans le cas où le fre est bloqué ou qu'il y a un bruit anormal, vérifie si le cable de frein interieur presente une usure ou une déformation.
- La vérification de la pression et l'état des pneus : vérifiez si les pneus avant et arriéré doivent une crevaison et une usure de la bande de roulement; assurez-vous que la pression des pneus est au niveau recommandé, soit 23 kg par SQCM; remplacez un nouveau pneu selon l'usure ( comme l'endommagement, l'usure de la bande de roulement, etc.).
- La vérification de la partie pliante et du volant : en ce qui concerne le pliage-depliage assurez-vous que le levier de verrouillage de pliage est verrouillé et en position verticale; assurez-vous que le support se plie en douceur.
- La vérification de l'etat général : certaines pieces de la trottinette électrique nécessitant une maintenance régulière, tels que fourche de chassis, pneus, arbre et cable.
Sécurité
Suivez nos conseils d'utilisation pour éviter des dommages et des conséquences indésirables.
Conseils
Assurez-vous que la conduite d'une trottinette électrique ne contredit pas les régles de circulation locales. - Évitez de conduire la trottinette électrique en cas de mauvaise visibilité. - Veuillez ne pas faire des tricks en trottinette électrique. - Nous vous déconseillons strictement de conduire en état d'ivresse.
Le fabricant n'est pas responsable des defaults dues à une mauvaise utilisation de la trottinette électrique.
Note : la batterie au lithium peut être dangereuse lors de la charge, veuillez la charger à l'extérieur.
Pourquoi avez-vous besoin d'un mode d'emploi ?
Le mode d'emploi vous permet de connaître les fonctionnalités de trottinette électrique et de profiter pleinement de la conduite. Lors de la pour la première fois, soyez extrémement prudent sur la route. Veuillez connecter le chargeur dans le cas où le port de charge est endommagé batterie est déjà complètement chargée.
Batterie
VEUILLEZ NE PAS allumer le moteur pendant la charge.
Levoyant de charge n'indique que deux étapes suivantes : la décharge et la charge. La batterie complètement chargée ne doit pas rester inutilisée pendant une longue période (plus de deux mois). La batterie peut se décharger pendant la conduite et le freinage et lorsque le phare est allumé.
VEUILLEZ NE PAS utiliser la batterie dans les cas suivants :
Lorsque la batterie est endommagée; Lorsque la batterie chauffe ou est deformée; et Lorsque la batterie fuit.
Veuillez ne pas toucher enaucun cas la batterie qui fuit. La batterie ne doit pas etre accessible aux enfants et aux animaux. Une batterie defectueuse peut etre explosive et causer des dommages irreparables a la sante.
Veuillez charger la batterie dans les aires designées et équipées.
Charge
La batterie de la trottinette electrique est conque pour plusieurs charges. Inserez le cable de charge au port de la batterie situé directement sous le plancher, puis branchez le cable au réseau.
Levoyant s'allume en rougependantla charge.
Levoyant devient vert lorsquela batterie est complètement chargée.
Veuillez ne pas utiliser la batterie usée ou hierces.
En cas de longue période de non-utilisation, il est recommendé de charger la batterie au moins une fois par mois pendant 9 heures. ÀpRES chaque voyage, la charge peut prendre jusqu'à 12 heures. Avant d'installer, de réparer ou desterolir la batterie, ASSUREZ-VOUS que la trottinette électrique est débranchée. Sinon, cela peut entraîner un court-circuit, voire la trottinette électrique sera hors service.
VEUILLEZ NE PAS utiliser d'objects et de matériels d'autres fabricants non spécifiés dans le mode d'emploi pour la charge; sinon, cela peut entraîner l'inflammation ou la fuite d'éléments toxiques dans la batterie. UTILISEZ uniquement les matériels fournis avec la trottinette électrique.
Etat de charge

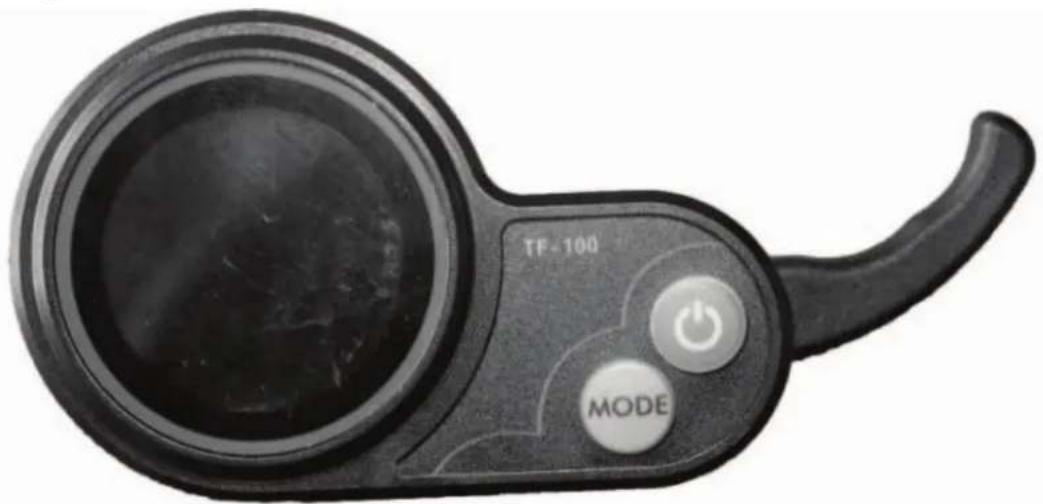

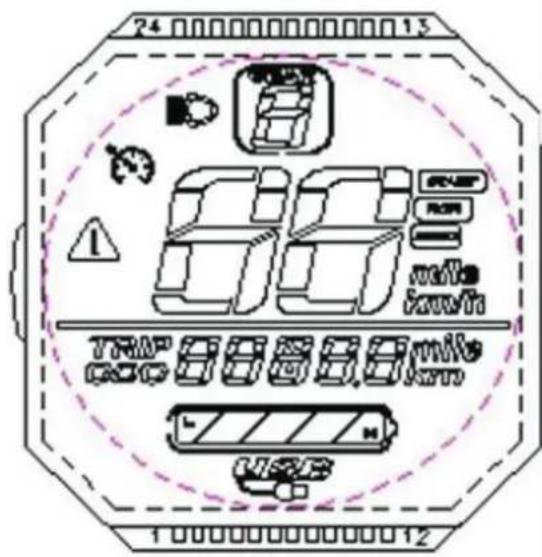

Index des symboles
ODO : Kilométrage total
TRIP : Kilométrage de conduite
V : Signal de pression
TIME : Durée de conduite
Error1 : Erreur du moteur
Error2 : Erreur du levier de vitesse
Error3: Erreur du panneau dc commande
Error4 : Erreur du frein
Error5 : Pression elevée
Error6 : Aucune donnée disponible sur le compteur
Error7 : AUCUNE donné disponible sur le panneau de commande
Vitesse fixe
Gardcz la vitesc invariable en 5 pour l'activation
NON : Commencer la marche à pied ZERO : Commencer la marche par vi uniquement
Recommendations
- Pression recommandée des pneus :
Assurez-vous que la pression des pneus est au niveau recommendé, soit 20 à 25 kg par SQCM.
- Equipement recommandié : un casque
Nous vous recommendons vivement de porter un casque de sécurité lorsqu'vous conduisez une trottinette électrique, car des blessures graves se produit à la tête dans la plupart des accidents de conduite. De plus, lisez les instructions sur la façon de porter correctement un casque avant utilisation.
Essais de sécurité mécanique
Avant utilise, vérifie visuèlement si tous les boulons et toutes les pieces sont en position. Si vous étés toujours inquiet, envoyez votre trottinette électrique pour diagnostic. En ce qui concerne le pneu recommandé et sa pression, faites tourner manuellement les roues plusieurs fois. Si la rotation des roues vous inquiète, envoyez votre trottinette électrique pour diagnostic.
Conseils :
Penchez-vous en avant lorsque vous voulez accélérer pendant la conduite, et penchez-vous en arrirée si vous nevez ralentir.
Conduite en toute sécurité
Pour une conduite en toute sécurité, vous devez d'abord bien connaître le produit, et seLECTIONnez un lieu ouvert approprié pour la conduite. Conduisez la trottinette électrique avec prudence, réduisez la vitesse avant de prendre un virage et freinez lentement lorsqu la vitesse diminue.
Comment déplacer
Mettez un de vos pieds à côté de la trottinette électrique, et l'autre pied sur le planch plus pres de la barre. Assurez-vous de vous tener debout de façon stable, puis poussez doucement la trottinette électrique vers l'avant avec votre pied sur le sol, comme avec u trottinette ordinaire. Puis, mettez votre autre pied sur le plancher plus pres du pare-chocs arrriere. Lorsque votre corps est penché en avant, appuyez sur le bouton d'accelération. Vous pouvez commencer à augmenter la vitesse.
Comment s'asseoir
Asseyez-vous sur le siège de la trottinette électrique, mettez un de vos pieds sur le plancher et l'autre sur le sol. Appuyez doucement sur le bouton d'accelération. Lorsque 1 trottinette électrique commence à se déplacer à la vitesse requise, mettez votre autre pied sur le plancher. Vous seront assis sur le siège.
Comment tourner :
Utilisez le volant pour tourner, cependant, gardez vos mains paralleles à votre corps lorsque vous regardez aujourd'hui pour assurer le manœuvre sur.
Comment freiner :
Freinez lentement et rappelez-vous le centre de gravité. Penchez-vous un peu en arrrière lorsque vous nevez freiner.
Lubrification :
Tous les 6 mois, vous devez lubrifier avec du silicone le mécanisme de guidage, celui pilage et l'amortisseur. Vérifiez également les boulons, et les desserrer le cas échéant.
Mise en garde : Veuillez ne pas utiliser deGRAISSE résISTANTE à la rouille. Veuillez ne lubrifier la bande de roulement des roues.
Frein
Vérifiez la puissance de freinage, et effectuez un réglage avant utilisation si le système freinage est faible; dans le cas où le frein est bloqué ou qu'il y a un bruit anomal vérifiez si le cable de frein interieur présente une usure ou une déformation.
La batterie fournie avec le matériel peut se charger au moins 500 fois. Le cas échéant ( comme la perte de kilométrage), remplacez la batterie.

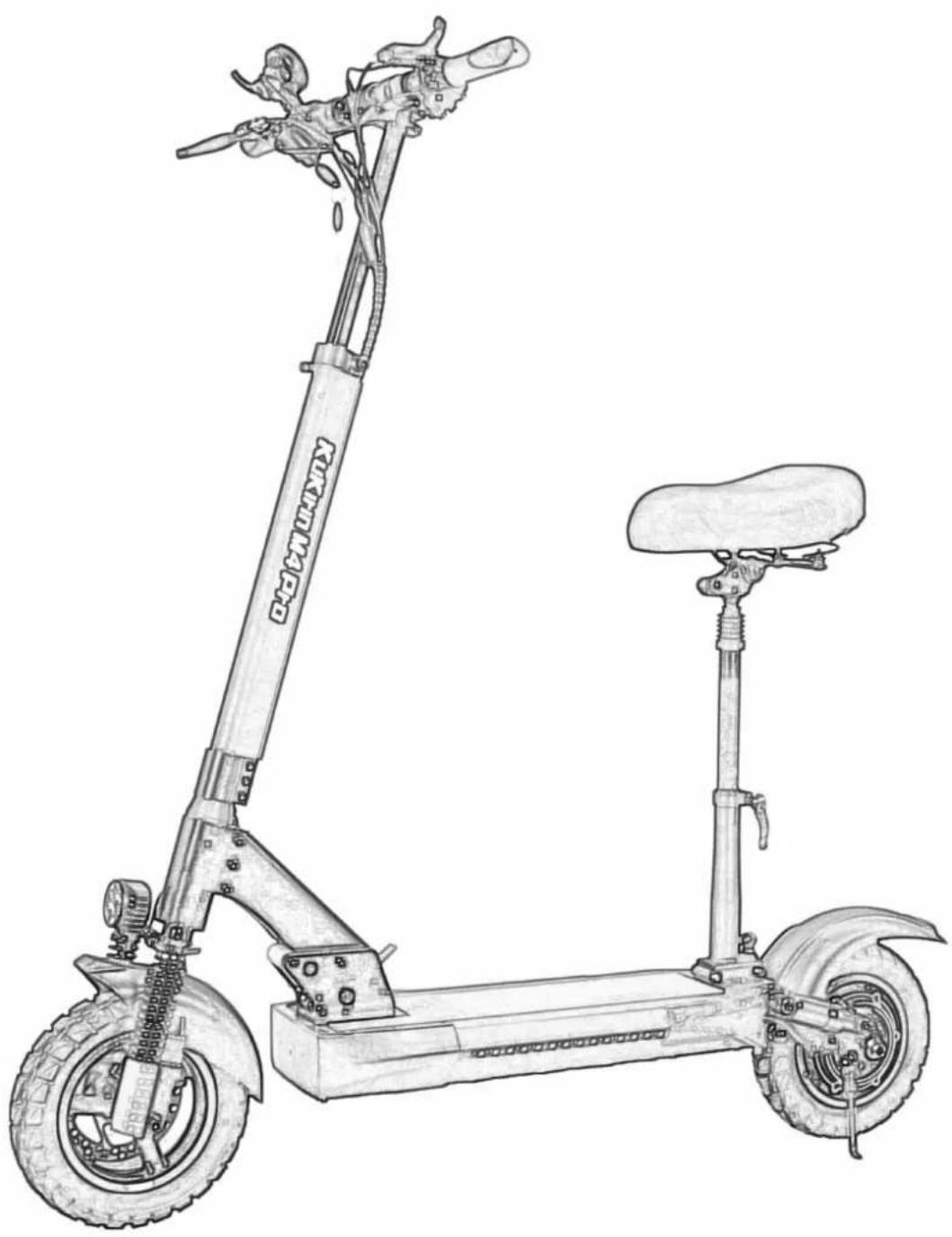

\Section*{Caracteristiques}
| Modèle : | KuKirin M4 Pro |
| Chàssis : | Alliage d'aluminium |
| Batterie : | 48 V 18 AH |
| Adaptateur : | Entrée de 100 à 240 V, et sortie de 54,6 V 2 A |
| Frein : | Frein à disque mécanique |
| Pneu : | 80/65-6 Pneu pneumatique |
| Feu : | Phare avant à LED, feu clignotant et feu arrêté |
| Capacité max. : | 150 kg |
| Vitesse max. : | 40 à 45 km/h |
| Distance max. : | 70 km |
| Durée de charge : | 8 heures |
| Gradabilité : | 15 |
| Empattement : | 85 cm |
| Dimensions : | 119,5 x 26 x 50,5 cm |
| Poids du produit : | 25 kg |
