RJ99 - Support pour tuyaux RIDGID - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails non disponibles
Utilisation	Détails non disponibles
Maintenance et Réparation	Détails non disponibles
Sécurité	Détails non disponibles
Informations Générales	Détails non disponibles

FOIRE AUX QUESTIONS - RJ99 RIDGID

Comment puis-je résoudre un problème de démarrage avec le RIDGID RJ99 ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé et que l'interrupteur d'alimentation est en position 'ON'.

Que faire si le RIDGID RJ99 ne coupe pas correctement ?

Inspectez la lame pour voir si elle est usée ou endommagée. Si nécessaire, remplacez la lame. Assurez-vous également que le matériau que vous coupez est adapté à l'appareil.

Comment nettoyer le RIDGID RJ99 après utilisation ?

Débranchez l'appareil et utilisez un chiffon sec pour enlever la poussière et les débris. Pour les résidus tenaces, un léger savon et de l'eau peuvent être utilisés, mais assurez-vous que l'appareil est complètement sec avant de le rebrancher.

Quels sont les accessoires compatibles avec le RIDGID RJ99 ?

Les accessoires compatibles incluent des lames de rechange spécifiques au modèle RIDGID RJ99. Consultez le manuel d'utilisation pour des recommandations précises.

Que faire si le RIDGID RJ99 émet des bruits étranges ?

Arrêtez immédiatement l'appareil et vérifiez s'il y a des objets bloqués dans la lame ou si des pièces sont desserrées. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI RJ99 RIDGID

Utilisation des portetubes

A VERTISSEMENT

Afin de limiter les risques d'accident grave, familiarisez-vous avec les consignes de sécurité et d'utilisation de

l'ensemble du matériel present avant d'utiliser ce type d'appareil.

• Soutenez les tuyaux de manière appropriée. Eloi-gnez-vous des éléments soutenus. Un tuyau mal soutenu risque de renverser le portetubes, faire chuter le tuyau et provoquer de graves blessures.
• Ne pas dépasser la limite de charge du portetubes indiquée sur le portetubes lui-même. Le dépassement de la limite de charge indiquée risquerait d'endommager le portetubes et augmenterait les risques de renversement du portetubes, de chute du tuyau et de graves blessures.
• Examinez le portetubes avant chaque utilisation afin de limiter les risques de son renversement, de la chute du tuyau et de graves blessures.
• Eloignez vos mains des points de pincement afin de limiter les risques de pincement et d'écrasement des membres.
• Prévoyez les équipements de sécurité appropriés. Portez systématique des lunettes et chauss

ures de sécurité. Le port d'un masque anti-poussiere, d'une visiere, d'une protection auditive ou autre dispositif risque de s'imposer afin de limiter les risques de blessure.

• Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. Cela pourrait occasionner le renversement du portetubes, la chute du tuyau et de graves blessures. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

En cas de questions visant ce produit RIDGID:

• Consultez le revendeur RIDGiD le plus proche.
• Visitez les sites RIDGID.com pour obtenir les coordonnées de l'agent RIDGID le plus proche.
• Consultez les services techniques de la société Ridge Tool par mail à [e-mail] ou, à partir des États-Unis et du Canada, en composant le 844-789-8665.

Description

Les portetubes RIDGID* servent a soutenir divers types de tuyaux dans une variete d'applications. Consultez l'etiquette du produit ou le catalogue RIDGID pour plus de détails.

RJ-624

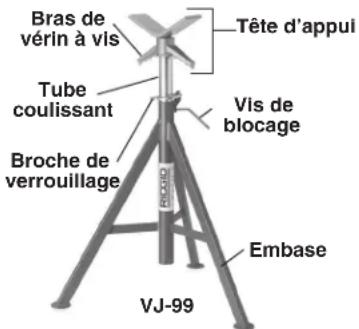

Figure 1 - Porte-tubes RIDGID

Inspection et entretien

Nettoyez le portetubes afin d'en faciliter l'inspection et la manipulation. Examinez le portetubes avant chaque utilisation pour signes d'un mauvais assemblage, d'usure, de déterioration, de modifications ou autres anomalies qui pouraient nuire au bon fonctionnement et à la sécurité de l'appareil. Cherchez d'eventuels éléments tordus ou soudures endommagées. Installes tout élément nécessaire, tel que le manchon filtré. Corrigez toute anomalie eventuelle avant d'utiliser l'appareil.

Lubrifiez l'ensemble des surfaces de frottement à l'aide d'une huile minérale légère, puis essuyez toute huile excédentaire.

Préparation et utilisation de l'appareil

1. Assurez-vous de la préparation et inspection de l'apparéil selon les consignes applicables.
2. Trouvez une surface dégagée, stable et de niveau pour le portetubes, le matériel utilisé et l'opérateur.
3. Dans le cas des portetubes pliants, assurez-vous que leurs jambages soient complètement déployés et que leurs patins s'appuient fermement au sol.
4. Dans le cas d'un portetubes équipé de galets, assurez-vous que les galets sont correctement ajustés en fonction de la section du tuyau. Des supports à rouleaux peuvent être ajoutés aux modèles VJ et VF. Assurez-vous de la bonne fixation de tous les éléments.
5. Réglage en hauteur:

Ne pas dépasser les limites de charge du portetubes.

Porte-tubes type VJ, CJ, RJ et VF équipés d'une broche de verrouillage - Immobilisez la tête d'appui, desserrez le manchon filtré, puis désengagez la broche afin de libérer le tube coulissant. Amenez la tête d'appui à la hauteur voulue, puis réengagez la broche. Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

Porte-tubes N^92 and N^46 Equipes d'une bague de réglage - Immobilisez la tête d'appui, desserrez la bague de réglage afin de libérer le tube coulissant, amenez la tête d'appui à la hauteur voulue, puis resserrez la bague de réglage.

Modèles équipés d'un verin à vis pour réglage fin - Immobilisez la tête d'appui, puis tournez le bras du verin à vis pour peaufiner son réglage. Ne pas forcer le bras du verin à vis ou utiliser un bras de levier sur lui. Cela risquerait d'endommager le verin et le déloger de l'embase.

1. Positionnez les portetubes de maniere a bien soutenir

le tuyau. De manière générale, les tuyaux doivent etre épaulés en deux endroits au minimum. Les circonstances particulières du chantier, et notamment la section, la longueur et le poids des tuyaux, détermineront le nombre et l'emplacement des portetubes utilisés.

1. Positionnez le tuyau sur les portetubes en vous assurant de bien le centrer afin de limiter les risques de renversement. Ne laissez pas tomber le tuyau sur les portetubes. Respectez les limites de charge nominale des portetubes. Assurez-vous de la stabilité et du maintain du tuyau. Eloignez-vous des charges soutenues. Ne jamais tenter de déplacer un portetubes en charge.
