CJ99 - Support pour tuyaux RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support pour tuyaux
Marque	Ridgid
Modèle	CJ99
Hauteur réglable	Jusqu'à 1,5 m (approximatif)
Poids	Environ 5 kg
Charge maximale	Voir l'étiquette du produit (non spécifié dans la notice)
Matériaux	Acier (estimation)
Fonctions principales	Soutien et maintien des tuyaux, réglage en hauteur, tête d'appui orientable
Système de réglage	Broche de verrouillage ou bague de réglage selon version
Types de tuyaux supportés	Divers types (acier, cuivre, PVC, etc.)
Entretien	Nettoyage régulier, lubrification des surfaces de frottement avec huile minérale légère
Inspection avant utilisation	Vérifier l'assemblage, l'usure, les soudures, et tout élément endommagé
Consignes de sécurité	Ne pas dépasser la charge limite, ne pas laisser le tube coulissant monter au-delà de la vis de blocage, porter des équipements de protection
Pièces détachées principales	Vis de blocage, broche de verrouillage, tête d'appui, tube coulissant, embase
Réparabilité	Consulter un revendeur Ridgid ou les services techniques (844-789-8665)
Utilisation avec galets	Possible sur modèles VJ et VF (non spécifié pour CJ99)
Garantie	Non spécifiée, contacter Ridgid

FOIRE AUX QUESTIONS - CJ99 RIDGID

Comment régler la hauteur du support CJ99 ?

Immobilisez la tête d'appui, desserrez le manchon fileté, désengagez la broche de verrouillage, amenez la tête à la hauteur souhaitée, réengagez la broche et serrez la vis de blocage à fond contre le tube coulissant.

Quelle est la charge maximale supportée par le CJ99 ?

La charge maximale est indiquée sur l'étiquette du produit. Ne la dépassez pas pour éviter tout risque de renversement ou de blessure.

Quels types de tuyaux puis-je utiliser avec ce support ?

Le CJ99 est conçu pour soutenir divers types de tuyaux (acier, cuivre, PVC, etc.). Adaptez les accessoires (galets) si nécessaire.

Comment entretenir le support CJ99 ?

Nettoyez-le régulièrement pour faciliter l'inspection. Lubrifiez les surfaces de frottement avec une huile minérale légère, puis essuyez l'excédent.

Que dois-je vérifier avant chaque utilisation ?

Examinez l'appareil pour tout signe d'usure, de détérioration, de soudure endommagée ou de mauvais assemblage. Assurez-vous que la vis de blocage est bien serrée.

Puis-je utiliser des galets avec le modèle CJ99 ?

La notice ne précise pas si le CJ99 accepte les galets. Consultez le catalogue Ridgid ou votre revendeur pour vérifier la compatibilité.

Comment éviter le renversement du support ?

Placez le support sur une surface stable et de niveau. Centrez bien le tuyau. Ne dépassez pas la charge limite. Éloignez-vous des charges soutenues et ne déplacez jamais un support en charge.

Que faire si la vis de blocage ne tient pas ?

Vérifiez que la bague de verrouillage est complètement engagée. Serrez la vis à fond. Si le problème persiste, inspectez le tube coulissant et la vis pour usure et contactez le service technique Ridgid.

Le support CJ99 est-il livré avec des accessoires ?

La notice ne mentionne pas le contenu du carton. Généralement, le support est livré avec les éléments principaux. Vérifiez l'emballage ou le catalogue.

Où puis-je obtenir des pièces de rechange pour le CJ99 ?

Consultez un revendeur Ridgid agréé ou contactez le service technique par e-mail à [e-mail] ou par téléphone au 844-789-8665 (États-Unis et Canada).

MODE D'EMPLOI CJ99 RIDGID

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec les consignes de sécurité et d'utilisation de

l'ensemble du matériel présent avant d'utiliser ce type d'appareil.

Conservez ces instructions !

• Soutenez les tuyaux de manière appropriée. Éloignez-vous des éléments soutenus. Un tuyau mal soutenu risque de renverser le porte-tubes, faire chuter le tuyau et provoquer de graves blessures.
• Ne pas dépasser la limite de charge du porte-tubes indiquée sur le porte-tubes lui-même. Le dépassement de la limite de charge indiquée risquerait d'endommager le porte-tubes et augmenterait les risques de renversement du porte-tubes, de chute du tuyau et de graves blessures.
• Examinez le porte-tubes avant chaque utilisation afin de limiter les risques de son renversement, de la chute du tuyau et de graves blessures.
• Éloignez vos mains des points de pincement afin de limiter les risques de pincement et d'écrasement des membres.
• Prévoyez les équipements de sécurité appropriés. Portez systématiquement des lunettes et chauss-

ures de sécurité. Le port d'un masque anti-poussière, d'une visière, d'une protection auditive ou autre dispositif risque de s'imposer afin de limiter les risques de blessure.

- Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. Cela pourrait occasionner le renversement du porte-tubes, la chute du tuyau et de graves blessures. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

En cas de questions visant ce produit RIDGID® :

• Consultez le revendeur RIDGID le plus proche.
• Visitez les sites RIDGID.com pour obtenir les coordonnées de l'agent RIDGID le plus proche.
• Consultez les services techniques de la société RIDGID par mail à [e-mail] ou, à partir des États-Unis et du Canada, en composant le 844-789-8665.

Description

Les porte-tubes RIDGID® servent à soutenir divers types de tuyaux dans une variété d'applications. Consultez l'étiquette du produit ou le catalogue RIDGID pour plus de détails.

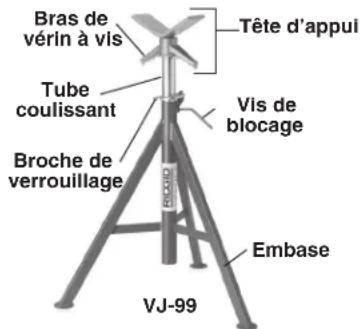

Figure 1 – Porte-tubes RIDGID

Inspection et entretien

Nettoyez le porte-tubes afin d'en faciliter l'inspection et la manipulation. Examinez le porte-tubes avant chaque utilisation pour signes d'un mauvais assemblage, d'usure, de détérioration, de modifications ou autres anomalies qui pourraient nuire au bon fonctionnement et à la sécurité de l'appareil. Cherchez d'éventuels éléments tordus ou soudures endommagées. Installez tout élément nécessaire, tel que le manchon fileté. Corrigez toute anomalie éventuelle avant d'utiliser l'appareil.

Lubrifiez l'ensemble des surfaces de frottement à l'aide d'une huile minérale légère, puis essuyez toute huile excédentaire.

Préparation et utilisation de l'appareil

1. Assurez-vous de la préparation et inspection de l'appareil selon les consignes applicables.
2. Trouvez une surface dégagée, stable et de niveau pour le porte-tubes, le matériel utilisé et l'opérateur.
3. Dans le cas des porte-tubes pliants, assurez-vous que leurs jambages soient complètement déployés et que leurs patins s'appuient fermement au sol.
4. Dans le cas d'un porte-tubes équipé de galets, assurez-vous que les galets sont correctement ajustés en fonction de la section du tuyau. Des supports à rouleaux peuvent être ajoutés aux modèles VJ et VF. Assurez-vous de la bonne fixation de tous les éléments.
5. Réglage en hauteur :

Ne pas dépasser les limites de charge du porte-tubes.

Porte-tubes type VJ, CJ, RJ et VF équipés d'une broche de verrouillage – Immobilisez la tête d'appui, desserrez le manchon fileté, puis désengagez la broche afin de libérer le tube coulissant. Amenez la tête d'appui à la hauteur voulue, puis réengagez la broche. Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

Porte-tubes N° 92 et N° 46 équipés d'une bague de réglage – Immobilisez la tête d'appui, desserrez la bague de réglage afin de libérer le tube coulissant, amenez la tête d'appui à la hauteur voulue, puis resserrez la bague de réglage.

Modèles équipés d'un vérin à vis pour réglage fin – Immobilisez la tête d'appui, puis tournez le bras du vérin à vis pour peaufiner son réglage. Ne pas forcer le bras du vérin à vis ou utiliser un bras de levier sur lui. Cela risquerait d'endommager le vérin et de le déloger de l'embase.

1. Positionnez les porte-tubes de manière à bien soutenir

le tuyau. De manière générale, les tuyaux doivent être épaulés en deux endroits au minimum. Les circonstances particulières du chantier, et notamment la section, la longueur et le poids des tuyaux, détermineront le nombre et l'emplacement des porte-tubes utilisés.

1. Positionnez le tuyau sur les porte-tubes en vous assurant de bien le centrer afin de limiter les risques de renversement. Ne laissez pas tomber le tuyau sur les porte-tubes. Respectez les limites de charge nominale des porte-tubes. Assurez-vous de la stabilité et du maintien du tuyau. Eloignez-vous des charges soutenues. Ne jamais tenter de déplacer un porte-tubes en charge.
