965 - Support pour tuyaux RIDGID - Notice d'utilisation et mode d'emploi gratuit

Marque	Ridgid
Modèle	965
Type de produit	Support pour tuyaux (porte-tubes)
Utilisation principale	Soutenir divers types de tuyaux dans des applications de plomberie, industrie ou chantier
Capacité de charge maximale	Reportez-vous à l'étiquette du produit (non spécifiée dans la notice)
Plage de hauteur réglable	Variable selon le modèle ; réglage par tube coulissant et broche de verrouillage ou bague de réglage
Mécanisme de réglage fin	Vérin à vis sur certains modèles (bras de vérin à vis)
Type de tête d'appui	Tête d'appui avec ou sans galet selon la version
Matériaux principaux	Acier (tube coulissant, embase, etc.)
Poids	Environ 10 à 15 kg (estimation pour un support de chantier)
Dimensions (approx.)	Hauteur max. environ 1,5 m, largeur d'embase environ 50 cm
Alimentation	Aucune (outil manuel)
Fonctions principales	Support de tuyaux, réglage en hauteur, maintien stable
Entretien et nettoyage	Nettoyer régulièrement, lubrifier les surfaces de frottement avec huile minérale légère
Sécurité	Ne pas dépasser la charge indiquée, inspecter avant utilisation, ne pas laisser le tube coulissant dépasser la vis de blocage, éloigner les mains des points de pincement
Pièces détachées	Disponibles via le réseau Ridgid (galets, vis de blocage, etc.)
Réparabilité	Réparable par un professionnel ou via service technique Ridgid
Garantie	Garantie constructeur standard, contacter le revendeur
Service client	[e-mail] ou 844-789-8665 (US/Canada)
Informations générales	Fabriqué par Ridgid, modèle 965, notice disponible en ligne

FOIRE AUX QUESTIONS - 965 RIDGID

Comment régler la hauteur du support Ridgid 965 ?

Immobilisez la tête d'appui, desserrez le manchon fileté ou la bague de réglage, désengagez la broche de verrouillage, amenez la tête à la hauteur souhaitée, puis réengagez la broche et serrez la vis de blocage. Ne laissez pas le tube coulissant dépasser la vis de blocage.

Quelle est la capacité de charge maximale du Ridgid 965 ?

La capacité de charge est indiquée sur l'étiquette du produit. Ne la dépassez pas pour éviter tout risque de renversement ou de casse.

Comment entretenir le support Ridgid 965 ?

Nettoyez régulièrement le support pour faciliter l'inspection. Lubrifiez toutes les surfaces de frottement avec une huile minérale légère, puis essuyez l'excédent.

Quels types de tuyaux ce support peut-il soutenir ?

Le Ridgid 965 est conçu pour soutenir divers types de tuyaux (acier, cuivre, PVC, etc.) dans des applications variées. Adaptez la tête d'appui (galet ou fixe) selon le diamètre et le poids.

Comment utiliser le vérin à vis pour un réglage fin ?

Immobilisez la tête d'appui, puis tournez le bras du vérin à vis pour peaufiner la hauteur. Ne forcez pas et n'utilisez pas de levier, cela pourrait endommager le vérin.

Où trouver des pièces de rechange pour le Ridgid 965 ?

Contactez un revendeur Ridgid ou visitez le site Ridgid.com. Vous pouvez aussi écrire à [e-mail].

Le support Ridgid 965 dispose-t-il d'une garantie ?

Oui, le support est couvert par la garantie constructeur Ridgid. Pour tout problème, contactez le service client.

Comment vérifier l'état du support avant utilisation ?

Inspectez visuellement le support : recherchez des pièces tordues, des soudures endommagées, un mauvais assemblage ou toute anomalie. N'utilisez pas l'appareil s'il est défectueux.

Puis-je déplacer le support alors qu'il soutient un tuyau ?

Non, ne tentez jamais de déplacer un porte-tubes en charge. Déchargez d'abord le tuyau.

Comment installer les galets sur le Ridgid 965 ?

Les galets peuvent être ajoutés sur certains modèles (VJ, VF). Assurez-vous qu'ils sont correctement ajustés au diamètre du tuyau et bien fixés.

MODE D'EMPLOI 965 RIDGID

Avertissement

Afin de limiter les risques d'accident grave, familiarisez-vous avec les consignes de sécurité et d'utilisation de

l'ensemble du matériel présent avant d'utiliser ce type d'appareil.

Conservez ces instructions !

• Soutenez les tuyaux de manière appropriée. Éloignez-vous des éléments soutenus. Un tuyau mal soutenu risque de renverser le porte-tubes, faire chuter le tuyau et provoquer de graves blessures.
• Ne pas dépasser la limite de charge du porte-tubes indiquée sur le porte-tubes lui-même. Le dépassement de la limite de charge indiquée risquerait d'endommager le porte-tubes et augmenterait les risques de renversement du porte-tubes, de chute du tuyau et de graves blessures.
• Examinez le porte-tubes avant chaque utilisation afin de limiter les risques de son renversement, de la chute du tuyau et de graves blessures.
• Éloignez vos mains des points de pincement afin de limiter les risques de pincement et d'écrasement des membres.
• Prévoyez les équipements de sécurité appropriés. Portez systématiquement des lunettes et chauss-

ures de sécurité. Le port d'un masque anti-poussière, d'une visière, d'une protection auditive ou autre dispositif risque de s'imposer afin de limiter les risques de blessure.

- Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. Cela pourrait occasionner le renversement du porte-tubes, la chute du tuyau et de graves blessures. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

En cas de questions visant ce produit RIDGID® :

• Consultez le revendeur RIDGID le plus proche.
• Visitez les sites RIDGID.com pour obtenir les coordonnées de l'agent RIDGID le plus proche.
• Consultez les services techniques de la société RIDGID par mail à [e-mail] ou, à partir des États-Unis et du Canada, en composant le 844-789-8665.

Description

Les porte-tubes RIDGID® servent à soutenir divers types de tuyaux dans une variété d'applications. Consultez l'étiquette du produit ou le catalogue RIDGID pour plus de détails.

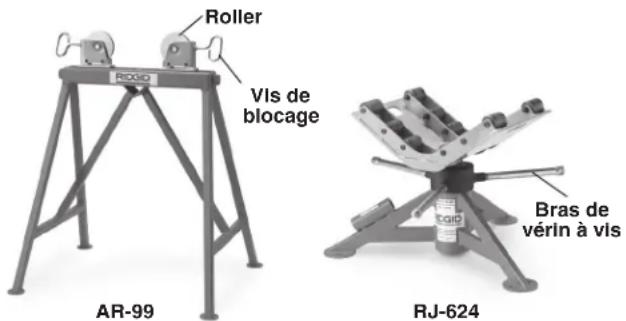

Figure 1 – Porte-tubes RIDGID

Inspection et entretien

Nettoyez le porte-tubes afin d'en faciliter l'inspection et la manipulation. Examinez le porte-tubes avant chaque utilisation pour signes d'un mauvais assemblage, d'usure, de détérioration, de modifications ou autres anomalies qui pourraient nuire au bon fonctionnement et à la sécurité de l'appareil. Cherchez d'éventuels éléments tordus ou soudures endommagées. Installez tout élément nécessaire, tel que le manchon fileté. Corrigez toute anomalie éventuelle avant d'utiliser l'appareil.

Lubrifiez l'ensemble des surfaces de frottement à l'aide d'une huile minérale légère, puis essuyez toute huile excédentaire.

Préparation et utilisation de l'appareil

1. Assurez-vous de la préparation et inspection de l'appareil selon les consignes applicables.
2. Trouvez une surface dégagée, stable et de niveau pour le porte-tubes, le matériel utilisé et l'opérateur.
3. Dans le cas des porte-tubes pliants, assurez-vous que leurs jambages soient complètement déployés et que leurs patins s'appuient fermement au sol.
4. Dans le cas d'un porte-tubes équipé de galets, assurez-vous que les galets sont correctement ajustés en fonction de la section du tuyau. Des supports à rouleaux peuvent être ajoutés aux modèles VJ et VF. Assurez-vous de la bonne fixation de tous les éléments.
5. Réglage en hauteur :

Ne pas dépasser les limites de charge du porte-tubes.

Porte-tubes type VJ, CJ, RJ et VF équipés d'une broche de verrouillage – Immobilisez la tête d'appui, desserrez le manchon fileté, puis désengagez la broche afin de libérer le tube coulissant. Amenez la tête d'appui à la hauteur voulue, puis réengagez la broche. Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

Porte-tubes N° 92 et N° 46 équipés d'une bague de réglage – Immobilisez la tête d'appui, desserrez la bague de réglage afin de libérer le tube coulissant, amenez la tête d'appui à la hauteur voulue, puis resserrez la bague de réglage.

Modèles équipés d'un vérin à vis pour réglage fin – Immobilisez la tête d'appui, puis tournez le bras du vérin à vis pour peaufiner son réglage. Ne pas forcer le bras du vérin à vis ou utiliser un bras de levier sur lui. Cela risquerait d'endommager le vérin et de le déloger de l'embase.

1. Positionnez les porte-tubes de manière à bien soutenir

le tuyau. De manière générale, les tuyaux doivent être épaulés en deux endroits au minimum. Les circonstances particulières du chantier, et notamment la section, la longueur et le poids des tuyaux, détermineront le nombre et l'emplacement des porte-tubes utilisés.

1. Positionnez le tuyau sur les porte-tubes en vous assurant de bien le centrer afin de limiter les risques de renversement. Ne laissez pas tomber le tuyau sur les porte-tubes. Respectez les limites de charge nominale des porte-tubes. Assurez-vous de la stabilité et du maintien du tuyau. Eloignez-vous des charges soutenues. Ne jamais tenter de déplacer un porte-tubes en charge.
