Marque	RIDGID
Modèle	RJ624
Type de produit	Support pour tuyaux (porte-tubes)
Utilisation	Soutien de tuyaux dans diverses applications (plomberie, construction, etc.)
Matériau principal	Acier robuste
Mécanisme de réglage en hauteur	Tube coulissant avec broche de verrouillage et vis de blocage
Réglage fin	Vérin à vis (sur modèles équipés)
Hauteur de réglage	Variable selon le modèle (consultez l'étiquette du produit)
Capacité de charge	Indiquée sur l'étiquette du portetubes (ne pas dépasser)
Poids	Non spécifié dans la notice
Entretien	Nettoyage régulier et lubrification des surfaces de frottement avec huile minérale légère
Inspection avant utilisation	Vérifier l'absence de mauvais assemblage, usure, déformation, soudures endommagées
Sécurité – Charge	Ne pas dépasser la limite de charge indiquée sur le portetubes
Sécurité – Stabilité	Utiliser sur une surface dégagée, stable et de niveau. Ne pas déplacer sous charge.
Sécurité – Réglage	Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. Bague de verrouillage complètement engagée.
Sécurité – Points de pincement	Éloigner les mains des points de pincement lors du réglage
Équipement de protection	Porter lunettes et chaussures de sécurité. Autres EPI selon besoin.
Accessoires compatibles	Galets (supports à rouleaux) pour modèles VJ et VF ; manchon filtré
Garantie	Consultez le revendeur RIDGID ou le site RIDGID.com

FOIRE AUX QUESTIONS - RJ624 RIDGID

Comment régler la hauteur du support RJ624 ?

Immobilisez la tête d'appui, desserrez le manchon filtré, désengagez la broche de verrouillage, puis faites coulisser le tube. Ajustez à la hauteur souhaitée, réengagez la broche et serrez la vis de blocage à fond contre le tube coulissant. Assurez-vous que la bague de verrouillage est complètement engagée.

Quelle est la charge maximale du support RJ624 ?

La limite de charge est indiquée sur l'étiquette du portetubes lui-même. Ne la dépassez jamais pour éviter tout risque de renversement, chute du tuyau et blessures graves.

Comment entretenir le support pour tuyaux ?

Nettoyez-le régulièrement pour faciliter l'inspection. Lubrifiez toutes les surfaces de frottement avec une huile minérale légère, puis essuyez l'excédent. Avant chaque utilisation, inspectez les signes d'usure, de déformation ou de soudures endommagées.

Puis-je utiliser le RJ624 sur un sol inégal ?

Il est impératif de placer le portetubes sur une surface dégagée, stable et de niveau. Assurez-vous que les patins ou jambages sont complètement déployés et fermement en contact avec le sol.

Comment installer le tuyau sur le support ?

Positionnez le porte-tubes de manière à soutenir le tuyau en au moins deux endroits. Centrez bien le tuyau pour limiter les risques de renversement. Ne laissez pas tomber le tuyau sur le support. Respectez les limites de charge.

Que faire si la broche de verrouillage ne s'engage pas ?

Vérifiez que le tube coulissant n'est pas trop haut (ne pas dépasser la vis de blocage). Assurez-vous que la bague de verrouillage est complètement engagée. Si le problème persiste, inspectez l'état de la broche et du mécanisme. Consultez un revendeur RIDGID si nécessaire.

Le support RJ624 est-il livré avec des galets ?

Les galets (supports à rouleaux) sont des accessoires optionnels, disponibles pour les modèles VJ et VF. Pour le RJ624, vérifiez la compatibilité auprès de votre revendeur RIDGID.

Puis-je déplacer le support avec un tuyau chargé ?

Non, ne tentez jamais de déplacer un portetubes en charge. Cela pourrait provoquer un renversement et des blessures graves. Déchargez toujours le support avant de le déplacer.

Quels équipements de sécurité sont recommandés ?

Portez systématiquement des lunettes et chaussures de sécurité. Selon l'environnement, un masque anti-poussière, une visière ou une protection auditive peuvent être nécessaires.

Où trouver des pièces de rechange pour le RJ624 ?

Consultez le revendeur RIDGID le plus proche ou visitez RIDGID.com. Pour une assistance technique, contactez Ridge Tool par email à [e-mail] ou par téléphone (États-Unis/Canada) au 844-789-8665.

MODE D'EMPLOI RJ624 RIDGID

Utilisation des porte-tubes

Afin de limiter les risques d'accident grave, familiarisez-vous avec les consignes de sécurité et d'utilisation de

l'ensemble du matériel présent avant d'utiliser ce type d'appareil.

• Soutenez les tuyaux de manière appropriée. Éloignez-vous des éléments soutenus. Un tuyau mal soutenu risque de renverser le portetubes, faire chuter le tuyau et provoquer de graves blessures.
• Ne pas dépasser la limite de charge du portetubes indiquée sur le portetubes lui-même. Le dépassement de la limite de charge indiquée risquerait d'endommager le portetubes et augmenterait les risques de renversement du portetubes, de chute du tuyau et de graves blessures.
• Examinez le portetubes avant chaque utilisation afin de limiter les risques de son renversement, de la chute du tuyau et de graves blessures.
• Éloignez vos mains des points de pincement afin de limiter les risques de pincement et d'écrasement des membres.
• Prévoyez les équipements de sécurité appropriés. Portez systématiquement des lunettes et chaussures.

ures de sécurité. Le port d'un masque anti-poussière, d'une visière, d'une protection auditive ou autre dispositif risque de s'imposer afin de limiter les risques de blessure.

• Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. Cela pourrait occasionner le renversement du porte-tubes, la chute du tuyau et de graves blessures. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

En cas de questions visant ce produit RIDGID:

• Consultez le revendeur RIDGID le plus proche.
• Visitez les sites RIDGID.com pour obtenir les coordonnées de l'agent RIDGID le plus proche.
• Consultez les services techniques de la société RIDGID par mail à [e-mail] ou, à partir des États-Unis et du Canada, en composant le 844-789-8665.

Description

Les porte-tubes RIDGID servent à soutenir divers types de tuyaux dans une variété d'applications. Consultez l'étiquette du produit ou le catalogue RIDGID pour plus de détails.

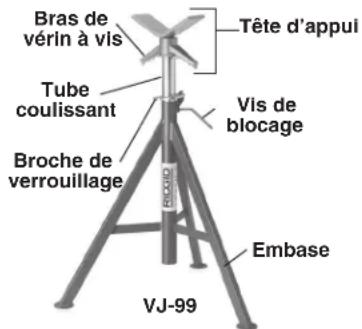

RJ-624 Figure 1 - Porte-tubes RIDGID

Inspection et entretien

Nettoyez le porte-tubes afin d'en faciliter l'inspection et la manipulation. Examinez le porte-tubes avant chaque utilisation pour signes d'un mauvais assemblage, d'usure, de déterioration, de modifications ou autres anomalies qui pourraient nuire au bon fonctionnement et à la sécurité de l'appareil. Cherchez d'éventuels éléments tordus ou soudures endommagées. Installez tout élément nécessaire, tel que le manchon filtré. Corrigez toute anomalie éventuelle avant d'utiliser l'appareil.

Lubrifiez l'ensemble des surfaces de frottement à l'aide d'une huile minérale légère, puis essuyez toute huile excédentaire.

Préparation et utilisation de l'appareil

1. Assurez-vous de la préparation et inspection de l'appareil selon les consignes applicables.
2. Trouvez une surface dégagée, stable et de niveau pour le portetubes, le matériel utilisé et l'opérateur.
3. Dans le cas des portetubes pliants, assurez-vous que leurs jambages soient complètement déployés et que leurs patins s'appuient fermement au sol.
4. Dans le cas d'un portetubes équipé de galets, assurez-vous que les galets sont correctement ajustés en fonction de la section du tuyau. Des supports à rouleaux peuvent être ajoutés aux modèles VJ et VF. Assurez-vous de la bonne fixation de tous les éléments.
5. Réglage en hauteur:

Ne pas dépasser les limites de charge du porte-tubes.

Porte-tubes type VJ, CJ, RJ et VF équipés d'une broche de verrouillage - Immobilisez la tête d'appui, desserrez le manchon filtré, puis désengagez la broche afin de libérer le tube coulissant. Amenez la tête d'appui à la hauteur voulue, puis réengagez la broche. Ne pas laisser le tube coulissant monter au-delà de la vis de blocage. La bague de verrouillage doit s'engager complètement sur le tube coulissant. Serrez la vis de blocage à fond contre le tube coulissant.

Porte-tubes N°92 and N°46 Equipés d'une bague de réglage - Immobilisez la tête d'appui, desserrez la bague de réglage afin de libérer le tube coulissant, amenez la tête d'appui à la hauteur voulue, puis resserrez la bague de réglage.

Modèles équipés d'un vérin à vis pour réglage fin - Immobilisez la tête d'appui, puis tournez le bras du vérin à vis pour peaufiner son réglage. Ne pas forcer le bras du vérin à vis ou utiliser un bras de levier sur lui. Cela risquerait d'endommager le vérin et de le déloger de l'embase.

1. Positionnez les portetubes de manière à bien soutenir

le tuyau. De manière générale, les tuyaux doivent être épaulés en deux endroits au minimum. Les circonstances particulières du chantier, et notamment la section, la longueur et le poids des tuyaux, détermineront le nombre et l'emplacement des portetubes utilisés.

1. Positionnez le tuyau sur les portetubes en vous assurant de bien le centrer afin de limiter les risques de renversement. Ne laissez pas tomber le tuyau sur les portetubes. Respectez les limites de charge nominale des portetubes. Assurez-vous de la stabilité et du maintien du tuyau. Éloignez-vous des charges soutenues. Ne jamais tenter de déplacer un portetubes en charge.
