Marque	JENN-AIR
Modèle	JBFFS42NHS
Type de produit	Réfrigérateur encastré avec congélateur en bas et porte à double battant
Largeur	106,7 cm (42 po)
Hauteur	213,4 cm (84 po)
Profondeur	63,5 cm (25 po)
Poids net	180 kg
Alimentation électrique	120 V ~ 60 Hz
Consommation énergétique	Environ 600 kWh/an
Capacité totale	708 L (25 pi³)
Type de refroidissement	Circulation d'air forcée (No Frost)
Distribution d'eau et glaçons	Distributeur intégré avec filtre à eau
Éclairage	LED intérieur
Contrôle de température	Électronique numérique
Alarme de porte	Alarme de porte ouverte
Dégivrage	Automatique
Sécurité	Panneau antibasculement secondaire, verrouillage enfants
Installation	Encastrée avec panneaux personnalisés compatibles
Pièces détachées	Disponibles auprès du service après-vente Jenn-Air
Réparabilité	Indice de réparabilité 8,0/10 (estimation)
Garantie	2 ans pièces et main-d'œuvre

FOIRE AUX QUESTIONS - JBFFS42NHS JENN-AIR

Quelles sont les dimensions de l'ouverture nécessaire pour installer ce réfrigérateur ?

Pour un modèle de 42 po avec porte à double battant, l'ouverture doit avoir au moins 106,7 cm de large, 213,4 cm de haut et 63,5 cm de profondeur. Un espace de 1/8 po (3,2 mm) est requis entre le panneau et les armoires adjacentes.

Comment installer les panneaux de porte personnalisés ?

L'installation nécessite de retirer les couvercles de charnière, d'aligner les rondelles à épaulement avec les fentes en J sur la porte, puis de glisser et abaisser le panneau sur les tiges d'ajustement. Serrez les vis de support après alignement.

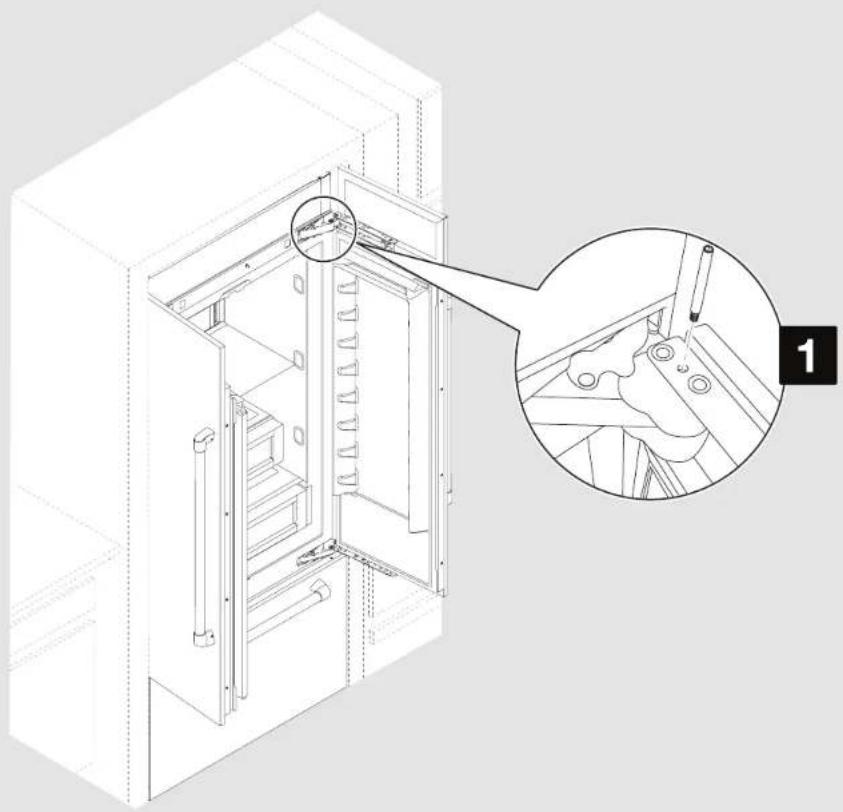

Que faire si la porte ne s'ouvre pas complètement ?

Utilisez la goupille de butée de porte fournie. Insérez-la dans la charnière supérieure au trou indiqué et serrez avec une clé hexagonale de 5/32 po pour ajuster l'ouverture maximale.

Comment remplacer le filtre à eau ?

Le filtre à eau est généralement situé dans la grille inférieure ou à l'intérieur du compartiment réfrigérateur. Tournez le filtre d'un quart de tour dans le sens antihoraire pour le retirer, puis insérez le nouveau en tournant dans le sens horaire.

Quelle est la capacité de ce réfrigérateur ?

La capacité totale est estimée à 708 litres (25 pieds cubes), répartis entre le compartiment réfrigérateur et le congélateur inférieur.

Comment régler la température ?

Utilisez les commandes électroniques sur le panneau avant. Appuyez sur les touches + ou - pour ajuster la température du réfrigérateur (recommandé 37°F / 3°C) et du congélateur (recommandé 0°F / -18°C).

Le réfrigérateur est-il compatible avec une installation en îlot ?

Ce modèle est conçu pour une installation encastrée entre des armoires. Pour une installation en îlot, un kit spécifique peut être nécessaire. Consultez la notice pour les options d'installation.

À quelle fréquence dois-je nettoyer les condenseurs ?

Il est recommandé de nettoyer les condenseurs tous les six mois pour assurer une performance optimale. Utilisez un aspirateur à brosse douce pour enlever la poussière.

Comment vérifier le niveau d'aplomb ?

Utilisez un niveau à bulle sur le dessus du réfrigérateur. Ajustez les écrous d'ajustement de l'aplomb (avant et arrière) avec un tournevis à douille de 5/16 po jusqu'à ce que le haut du réfrigérateur soit en contact avec le panneau antibasculement.

Que faire si la machine à glaçons ne produit pas de glace ?

Vérifiez que le bras de détection n'est pas bloqué et que le filtre à eau n'est pas obstrué. Assurez-vous que la température du congélateur est suffisamment basse. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI JBFFS42NHS JENN-AIR

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivent le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

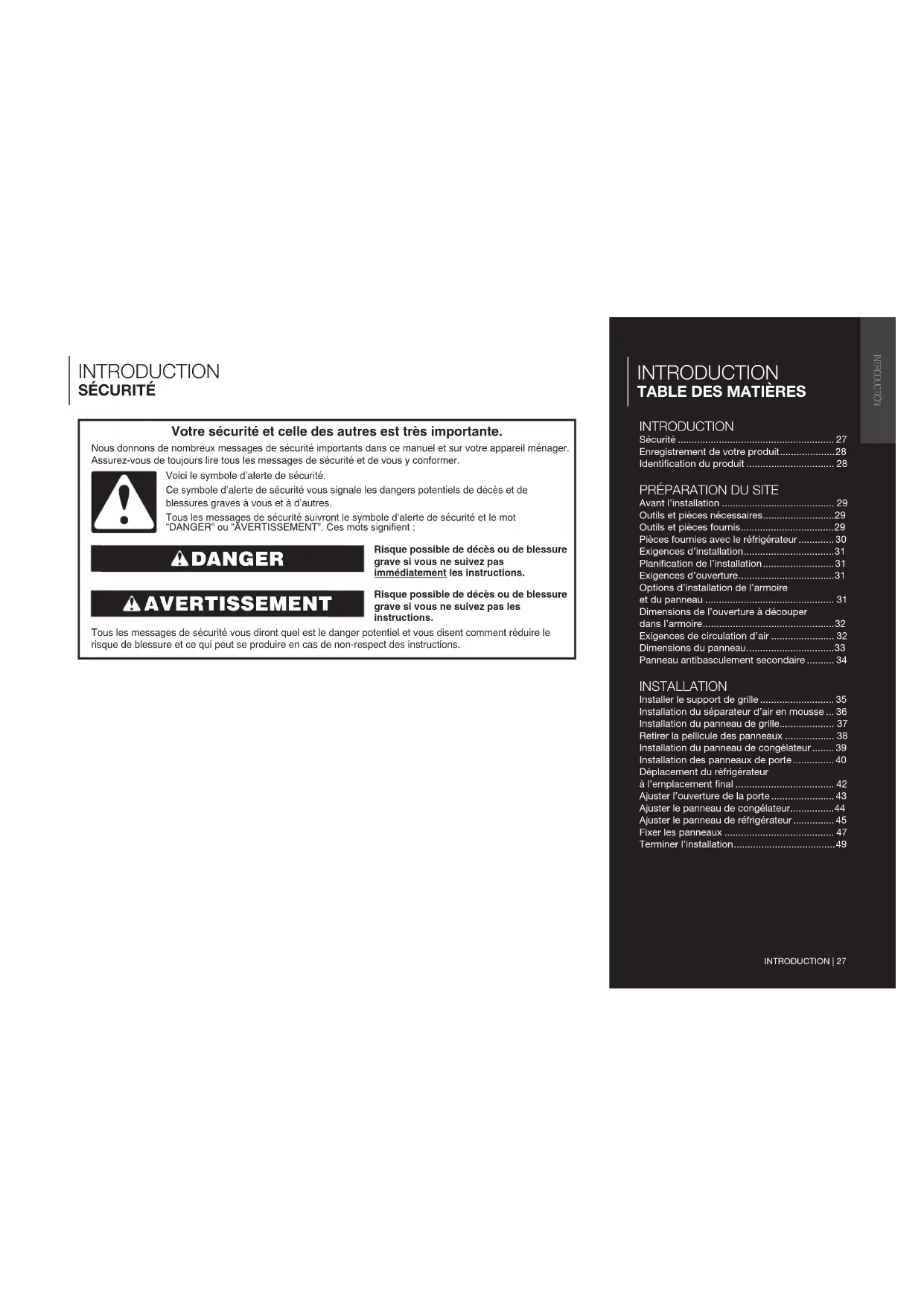

INTRODUCTION TABLE DES MATIÈRES

INTRODUCTION

Sécurité 27 Enregistrement de votre produit............28 Identification du produit 28

PRÉPARATION DU SITE

Avant l'installation 29 Outils et pièces nécessaires 29 Outils et pièces fournis. 29 Pièces fournies avec le réfrigérateur. 30 Exigences d'installation. 31 Planification d'installation 31 Exigences d'ouverture 31 Options d'installation de l'armoire et du panneau 31 Dimensions de l'ouverture à découvert dans l'armoire. 32 Exigences de circulation d'air 32 Dimensions du panneau 33 Panneau antibasculement secondaire 34

INSTALLATION

Installer le support de grille 35 Installation du séparateur d'air en mousse 36 Installation du panneau de grille 37 Retirer la pellicule des panneaux 38 Installation du panneau du congélateur 39 Installation des panneaux de porte 40 Déplacement du réfrigérateur à l'emplacement final 42 Ajuster l'ouverture de la porte 43 Ajuster le panneau du congélateur 44 Ajuster le panneau du réfrigérateur 45 Fixer les panneaux 47 Terminer l'installation 49

INTRODUCTION ENREGISTREMENT

ENREGISTREMENT DE VOTRE PRODUIT

Accédez à notre service à la clientèle de niveau concierge en enregistrant votre appareil. Nous avons simplifié l'enregistrement des produits afin que vous puissiez commencer à utiliser vos avantages JennAir exclusifs aujourd'hui.

L'enregistrement de votre appareil vous permet de :

Rendre plus simple votre service de garantie

Si nous disposons des informations sur votre produit, nous pouvons vous aider plus rapidement.

Protéger votre achat

En cas de perte d'assurance, comme lors d'un incendie, d'une inondation ou d'un vol, l'enregistrement de votre produit pourrait servir de preuve d'achat.

Garder votre famille en sécurité.

Nous vous informerons dans le cas rare d'une notification de sécurité.

Commencez à profiter de ces avantages aujourd'hui en vous connectant en ligne pour enregistrer votre produit au jennair.com/customer-care. Au Canada, enregistrez votre produit sur jennair.ca.

IDENTIFICATION DU PRODUIT

L'identification de votre produit, qui comprend le modèle et les numéros de série, figure sur la plaque signalétique du produit.

L'enregistrement des informations suivantes nous permettra de vous aider plus facilement si votre appareil doit être réparé par l'un de nos fournisseurs de services agréés JennAir.

Numéro de modèle :

Numéro de série :

Date d'installation :

Marchand autorisé :

N° de téléphone du marchand autorisé :

PRÉPARATION DU SITE AVANT L'INSTALLATION

IMPORTANT :

• Ces instructions ne constituent qu'un guide général et ne peuvent en aucun cas être substituées aux prescriptions d'un code national ou local applicable. Avant d'entreprendre l'installation, on doit déterminer les critères de conformité de l'installation aux prescriptions de tout code national, provincial ou local.
• Ces instructions complètent les instructions d'installation fournies avec le réfrigérateur, mais ne les remplacent pas. Suivre les instructions fournies avec le réfrigérateur pour l'installation dans l'armoire.

REMARQUE : Le sachet de quincaillerie contient toutes les pièces et fixations nécessaires pour monter des panneaux. La plupart de ces composants ont été préinstallés sur les panneaux de cet ensemble. Un sachet de quincaillerie est fourni avec le réfrigérateur. Il se trouve dans l'un des bacs à légumes ou est fixé à l'extérieur de l'une des portes du réfrigérateur.

MISE EN GARDE

Risque de pincement

L'installation de panneaux de porte avec un espacement de moins de 3/8 po (0,95 cm) entre le panneau de porte et l'armoire adjacente augmente le risque de pincement.

OUTILS ET PIÈCES NÉCESSAIRES

Réunir les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec chacun des outils mentionnés dans cette liste. C'est à l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte.

Outils requis :

Perceuse sans fil et forets, clés plates de 3/8 po et 1/2 po ou deux clés à molette, tournevis cruciforme, petit niveau, chariot pour appareil ménager, clés hexagonales de 3/32 po, 5/32 po et 3/16 po, tournevis à douille de 1/4 po et 5/16 po, prolongateur de tournevis à douille de 6 po, ruban à mesurer.

OUTILS ET PIÈCES FOURNIS

Pièces fournies avec l'ensemble de panneaux :

Panneaux de portes extérieures équipés des poignées et de la quincaillerie de montage.

Instructions

Panneau de la grille, support de grille

Séparateur d'air en mousse

Pièces fournies avec le réfrigérateur

(nécessaires pour installer la trousse de panneau)

Vis à tête plate

cruciforme

noire:8281252

Vis à tête hexagonale

fendue

W10141645

Goupille de butée

W10234202

PRÉPARATION DU SITE | 29

PRÉPARATION DU SITE AVANT L'INSTALLATION (SUITE)

PIÈCES FOURNIES AVEC LE RÉFRIGÉRATEUR

Les pièces suivantes ne sont pas nécessaires pour monter les panneaux de cet ensemble ou sont déjà montées sur les panneaux. Ces pièces peuvent être mises au rebut une fois l'installation terminée :

Support supérieur pour panneau noir : W10667450

Supports en "L" W10234199

Support de grille standard W10182743 (gauche) W10172741 (droit)

Support de grille intégrée W10260890 (gauche) W10260891 (droit)

Vis pointue à tête hexagonale W10141189

Vis à tête hexagonale W10142233

Vis à tête bombée 1163283

Rondelle à épaulement W10471946

Supports de panneau du congélateur W1060815

30 | PRÉPARATION DU SITE

PRÉPARATION DU SITE – EXIGENCES D'INSTALLATION

PLANIFICATION DE L'INSTALLATION

IMPORTANT :

Planifier l'installation à l'aide de ces instructions, accompagnées des instructions d'installation fournies avec le réfrigérateur. Des modifications doivent être apportées au réfrigérateur pour accueillir les panneaux de porte pleine grandeur.

Pièces nécessaires

L'un des modèles de réfrigérateur encastré suivants :

Côte à côte de 42 po : JS42NXFXDE

Côte à côte de 48 po : JS48NXFXDE

Réfrigérateur de 36 po avec congélateur en bas : JB36NXFXLE, JB36NXFXRE

Réfrigérateur de 36 po avec congélateur en bas et porte à double battant : JF36NXFXDE

Réfrigérateur de 42 po avec congélateur en bas et porte à double battant : JF42NXFXDE

Trousse de panneaux pleine grandeur en acier avec poignées et accessoires (comprend le panneau de la grille et le support de grille).

EXIGENCES D'OUVERTURE

IMPORTANT :

La largeur de l'ouverture d'encastrement d'un côté à l'autre doit être telle que spécifiée par le modèle concerné, pour au moins 3 po (7,62 cm) en retrait de l'avant du meuble. Si l'ouverture d'encastrement ne respecte pas cette condition, des modifications devront être apportées. La profondeur de l'ouverture de l'avant du meuble jusqu'au mur arrière doit être de 25 po (63,5 cm) au moins pour une installation en affleurement.

OPTIONS D'INSTALLATION DE L'ARMOIRE ET DU PANNEAU

Profondeur de l'armoire - 25 po (63,5 cm)

Support de grille - vue de dessus

A. Porte du réfrigérateur B. Panneau de portes pleine grandeur C. Garniture latérale

D. Support de grille E. Armoire adjacente

Support de grille - vue de côté

A. Porte du réfrigérateur B. Panneau de porte pleine grandeur

C. Garniture latérale D. Support de grille

PRÉPARATION DU SITE

DIMENSIONS DE L'OUVERTURE À DÉCOUPER DANS L'ARMOIRE

EXIGENCES DE CIRCULATION D'AIR

IMPORTANT :

Les installations avec panneau de porte pleine grandeur nécessitent un dégagement minimum de 1/8 po (3,2 mm) au-dessus du réfrigérateur. Cet espace ne devrait pas être bloqué, notamment par d'éventuels soffites. Les modèles peuvent être installés en utilisant l'option 1, 2 ou 3.

Option 1 - Ouverture vers le plafond

Option 2 - Avant décoratif de meuble uniquement

Option 3 - Soffite fermé

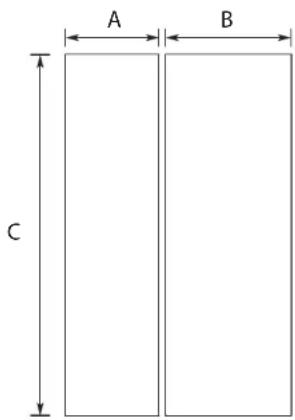

PRÉPARATION DU SITE - DIMENSIONS DU PANNEAU

MODÈLE AVEC CONGÉLATEUR SUPERPOSÉ

Poids maximum du panneau : 46 lb (20,9 kg)

Légende Modèle Dimension
A 36 po	35
B 36 po	59
C 36 po	20

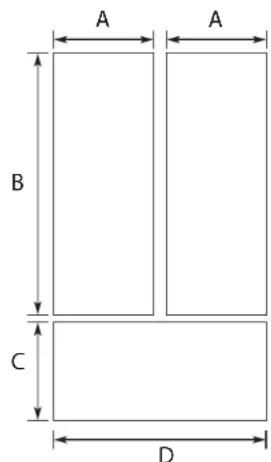

MODÈLES DE RÉFRIGÉRATEUR AVEC CONGÉLATEUR EN BAS ET PORTE À DOUBLE BATTANT

Poids maximum du panneau : 34 lb (15,5 kg)

Légende Modèle Dimension
A	36 po	17 3/4 po (45,09 cm)
B 59		1/3 po (150,2 cm)
C 20		1/2 po (52,07 cm)
D 35		3/4 po (90,61 cm)
A	42 po	20 3/4 po (52,71 cm)
B 59		1/4 po (150,2 cm)
C 20		1/2 po (52,07 cm)
D 41		3/4 po (105,85 cm)

MODÈLES CÔTE À CÔTE

Poids maximum du panneau : 48 lb (21,7 kg)

Légende Modèle Dimension
A	42 po(205,7 cm)	173/4po (45,14 cm)
B 23		3/4po (60,38 cm)
C 81 po
A	48 po(205,7 cm)	201/4po (51,49 cm)
B 27		1/4po (69,27 cm)
C 81 po

PRÉPARATION DU SITE - PANNEAU ANTIBASCULEMENT SECONDAIRE

AVERTISSEMENT

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Installer le panneau antibasculement secondaire pour assurer la stabilité du produit.

Utiliser deux personnes ou plus pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

IMPORTANT :

Pour toutes les installations de panneaux de porte pleine grandeur, le panneau antibasculement secondaire doit être installé avant le panneau de porte. Ce panneau antibasculement doit être fixé sur le côté droit de l'ouverture dans l'armoire selon les dimensions indiquées dans l'illustration.

REMARQUE : Le panneau antibasculement est requis, il s'ajoute au panneau antibasculement du mur arrière (pour les installations avec ouverture vers le plafond) décrit dans les instructions d'installation incluses avec ce réfrigérateur. Fixer le panneau antibasculement secondaire pour que la surface du bas du panneau antibasculement secondaire soit à 75 1/2 po (191,77 cm) du plancher (côté droit).

• Les panneaux antibasculement principaux pour les installations avec ouverture vers le plafond sont fixés à 84 po (213,36 cm) du plancher (côté arrière). Pendant l'installation d'un panneau, soulever le réfrigérateur jusqu'à ce que le haut du réfrigérateur soit en contact avec le bas du panneau antibasculement secondaire.

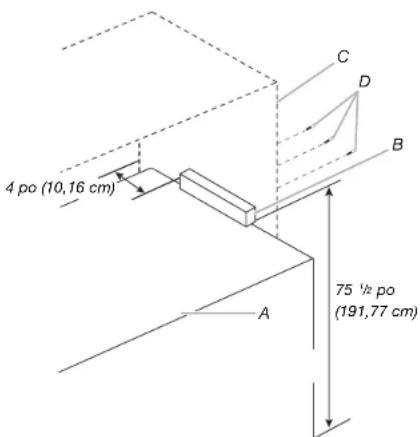

INSTALLATION DU PANNEAU ANTIBASCULEMENT SECONDAIRE

1. Marquer l'emplacement des montants sur le mur de l'armoire de droite.
2. Fixer de façon sécuritaire un panneau de 2 po x 4 po x 12 po (5 cm x 10 cm x 30,4 cm) à l'armoire de droite en utilisant des vis à bois. Utiliser 3 vis à bois n° 8 x 2 po (5,08 cm) ou plus longues.

REMARQUE :

Il est recommandé de visser les vis à bois à partir de la paroi de l'armoire vers le panneau antibasculement secondaire comme illustré. Le panneau doit chevaucher de 1 po (2,54 cm) le haut du réfrigérateur. Laisser 4 po (10,16 cm) d'espace à l'arrière comme illustré.

A. Réfrigérateur

B. Panneau antibasculement

secondaire

C. Armoire de cuisine

D. Vis à bois

INSTALLATION

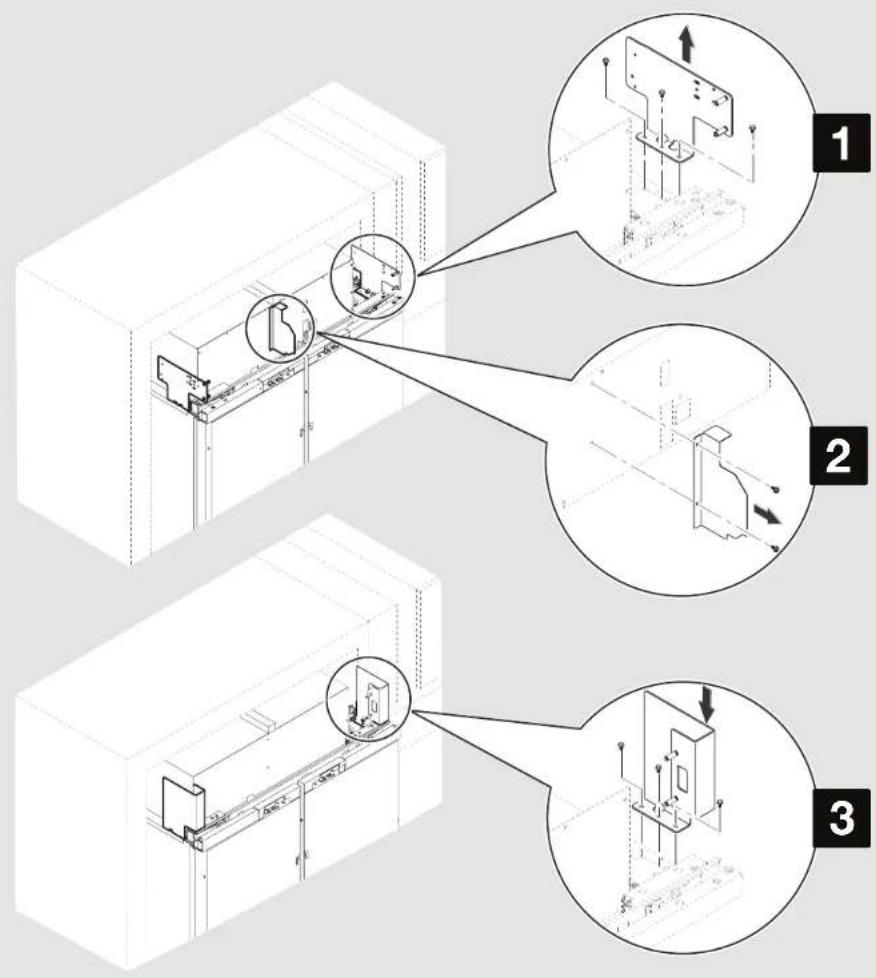

INSTALLER LE SUPPORT DE GRILLE

POUR :

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

REMARQUE : Si le réfrigérateur n'est pas sur roulettes, il est recommandé d'abaisser le produit pour avoir un meilleur accès au haut de l'appareil pendant l'installation du panneau. Pour faciliter l'installation de la grille, il est recommandé de sortir le produit de l'armoire, mais pas plus de 8 po (20,32 cm).

1. Retirer les trois vis fixant chaque plaque de montage au haut du réfrigérateur sur chaque côté. Jeter les plaques de montage, mais conserver les vis pour fixer les deux supports de grille fournis dans cet ensemble.
2. Retirer les deux vis fixant le séparateur d'air au compartiment de l'appareil. Jeter les séparateurs d'air et replacer les vis dans les trous respectifs.
3. Aligner les trois trous de l'assemblage de supports de grille avec les trois trous du côté de l'armoire, comme indiqué. Utiliser les vis retirées à l'étape 1 et fixer le support de grille.
4. Répéter l'étape 3 pour installer l'autre support de grille sur le côté opposé du réfrigérateur.

IMPORTANT : Installer les panneaux de porte pleine grandeur avant d'enlever les deux supports de grille déjà en place peut endommager les panneaux.

Pièces à utiliser :

2 supports de grille

INSTALLATION | 35

INSTALLATION

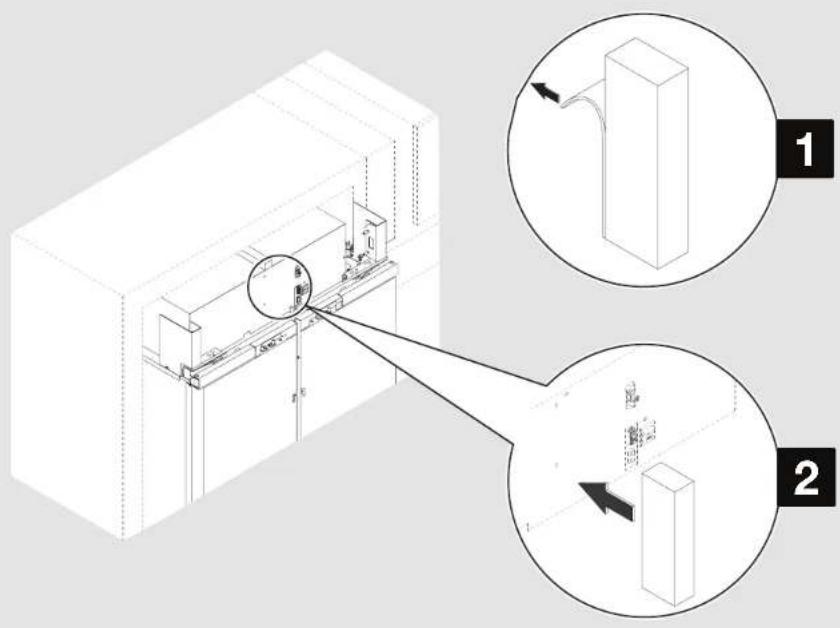

INSTALLATION DU SÉPARATEUR D'AIR EN MOUSSE

1. Enlever le protecteur en papier du séparateur d'air en mousse pour mettre à nu la pellicule collante.
2. Coller le séparateur d'air en mousse au compartiment de l'appareil où le séparateur d'air en métal était installé en appliquant une pression uniforme.

Pièces à utiliser :
	1 séparateur d'air en mousse

INSTALLATION

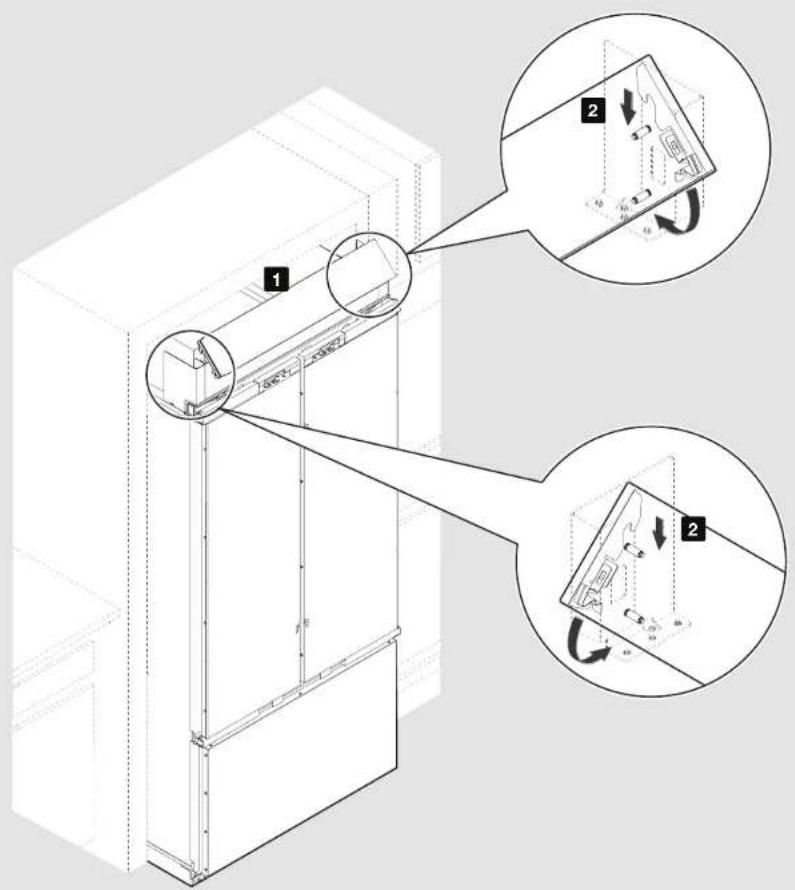

INSTALLATION DU PANNEAU DE GRILLE

1. Positionner le panneau de grille entre les supports de grille situés de chaque côté de l'armoire.
2. Accrocher le haut de la grille sur les rivets-goupilles. Faire tourner vers le bas et pousser le bas du panneau de la grille dans l'appareil jusqu'à ce que le panneau de la grille s'emboîte.

REMARQUE : Pour enlever le panneau de la grille, pousser le haut du panneau de la grille vers l'intérieur jusqu'à ce que la partie inférieure se déboîte. Faire tourner et soulever le panneau de la grille.

Pièces à utiliser :
	1 panneau de la grille

INSTALLATION

RETIRER LA PELLICULE DES PANNEAUX

1

1. Retirer la pellicule couvrant les panneaux de portes/tiroirs.

REMARQUE : Manipuler les panneaux avec attention une fois le film enlevé pour éviter de les endommager ou de les rayer.

INSTALLATION

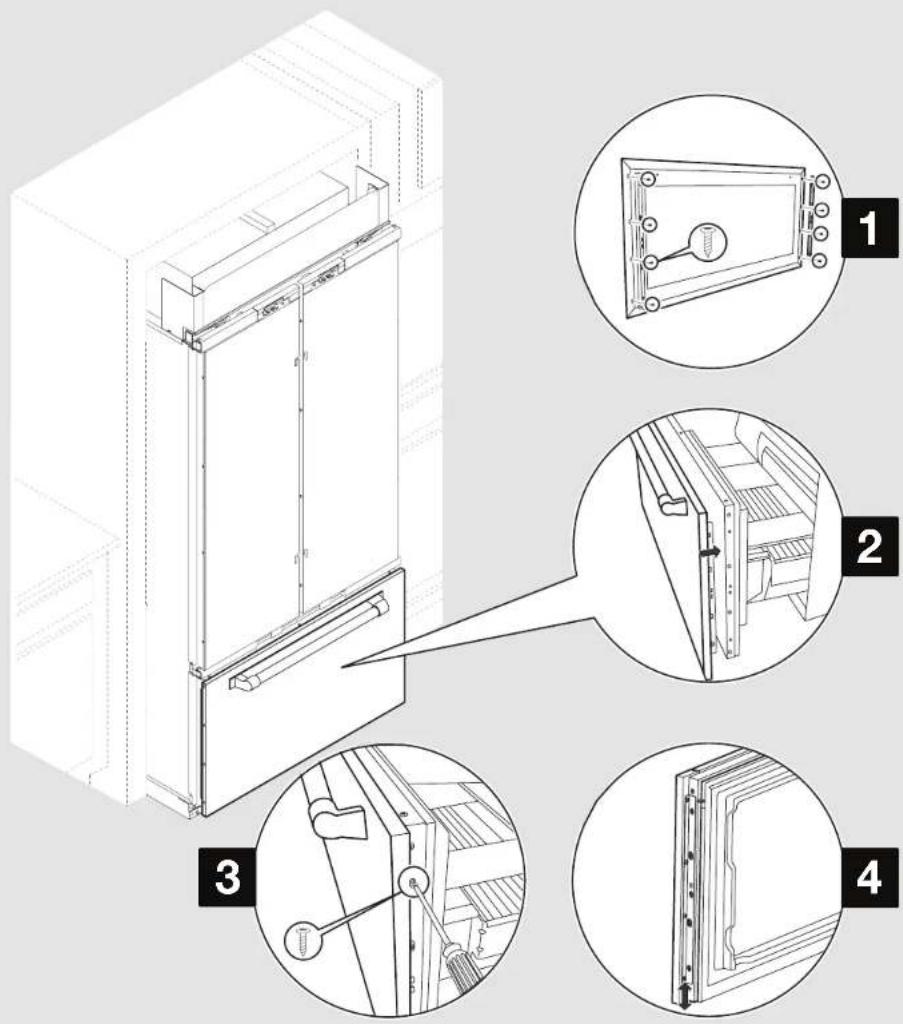

INSTALLATION DU PANNEAU DE CONGÉLATEUR

1

POUR LES MODÈLES CÔTE À CÔTE - PASSER

CETTE ÉTAPE

POUR :

1. Desserrer légèrement les vis de support du panneau du congélateur. REMARQUE : S'assurer que les portes du réfrigérateur sont bien fermées.
2. Glisser le panneau sur le tiroir. Serrer les quatre vis de chaque côté pour fixer le support au panneau du tiroir.
3. À l'aide des vis plates à tête cruciforme, fixer les supports du panneau au tiroir.
4. Pour l'ajustement ultérieur du panneau, ne pas serrer complètement les vis qui maintiennent le support au tiroir.

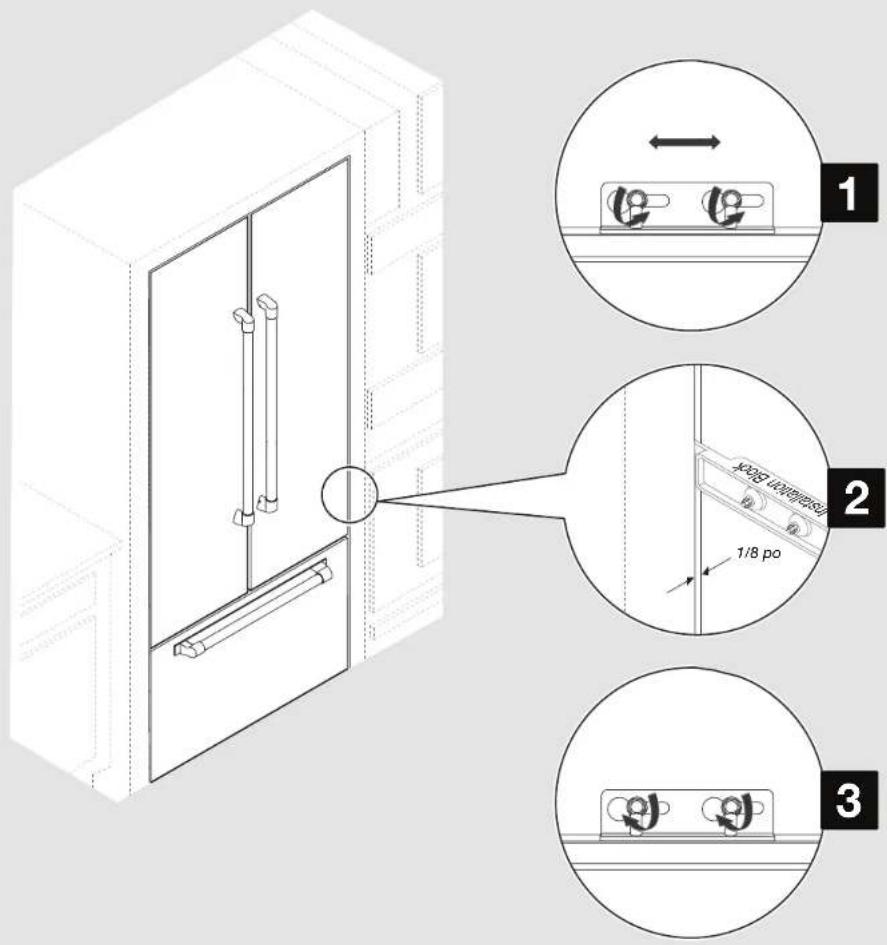

IMPORTANT : Une fois l'installation de tous les panneaux terminée, vérifier l'alignement. Le panneau du tiroir peut être monté ou descendu pour rectifier l'alignement. Ne serrer entièrement les vis qu'une fois les panneaux parfaitement alignés.

PIÈCES À UTILISER :

6 vis cruciformes

INSTALLATION

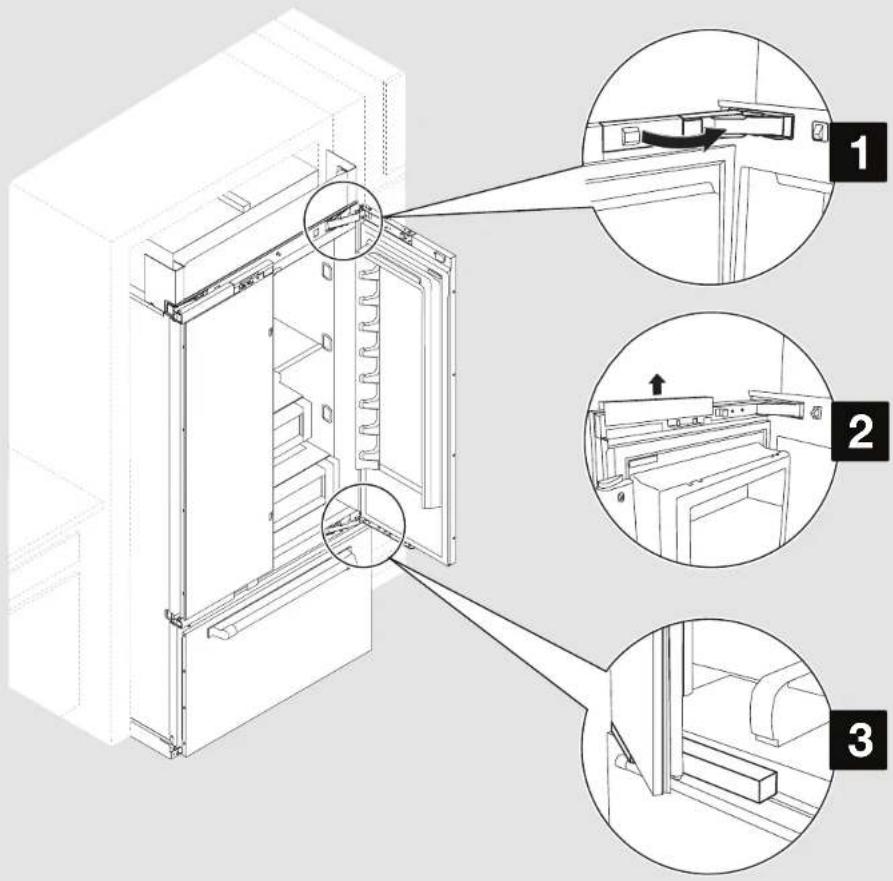

INSTALLATION DES PANNEAUX DE PORTE

AVERTISSEMENT

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Installer le panneau antibasculement secondaire pour assurer la stabilité du produit.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

REMARQUE :

S'assurer que le panneau antibasculement secondaire est installé avant d'ouvrir la porte. Consulter la section "INSTALLATION DU PANNEAU ANTIBASCULEMENT SECONDAIRE" pour installer le panneau antibasculement secondaire.

Pour l'installation du panneau, il est recommandé de sortir le produit de l'armoire, mais pas plus de 8 po (20,32 cm). Soulever le réfrigérateur jusqu'à ce que le haut du réfrigérateur touche le bas du panneau antibasculement secondaire.

N'ouvrir qu'une porte à la fois.

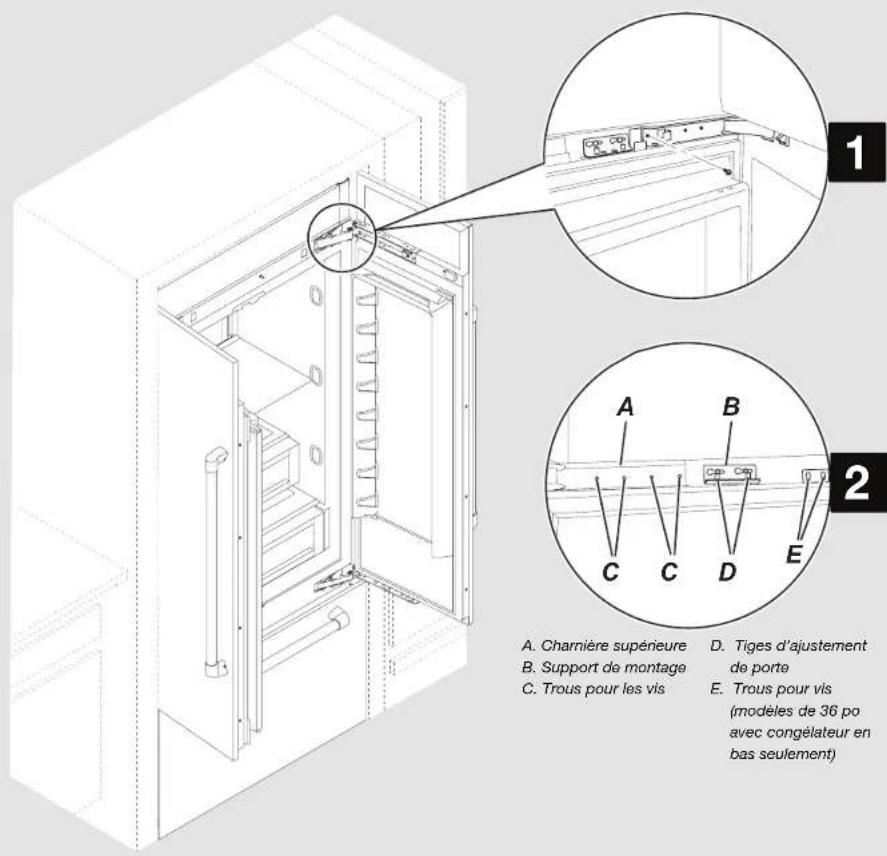

1. Ouvrir les portes et enlever les couvercles de charnière.

REMARQUE : Les modèles avec porte à double battant et congélateur en bas possèdent un couvercle de charnière inférieur qui doit aussi être enlevé.

1. Retirer les caches de tiges d'ajustement de la porte pour exposer les tiges d'ajustement.
2. Utiliser l'emballage en mousse pour maintenir la porte ouverte pendant l'installation du panneau.

INSTALLATION

INSTALLATION DES PANNEAUX DE PORTE (SUITE)

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer les panneaux.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

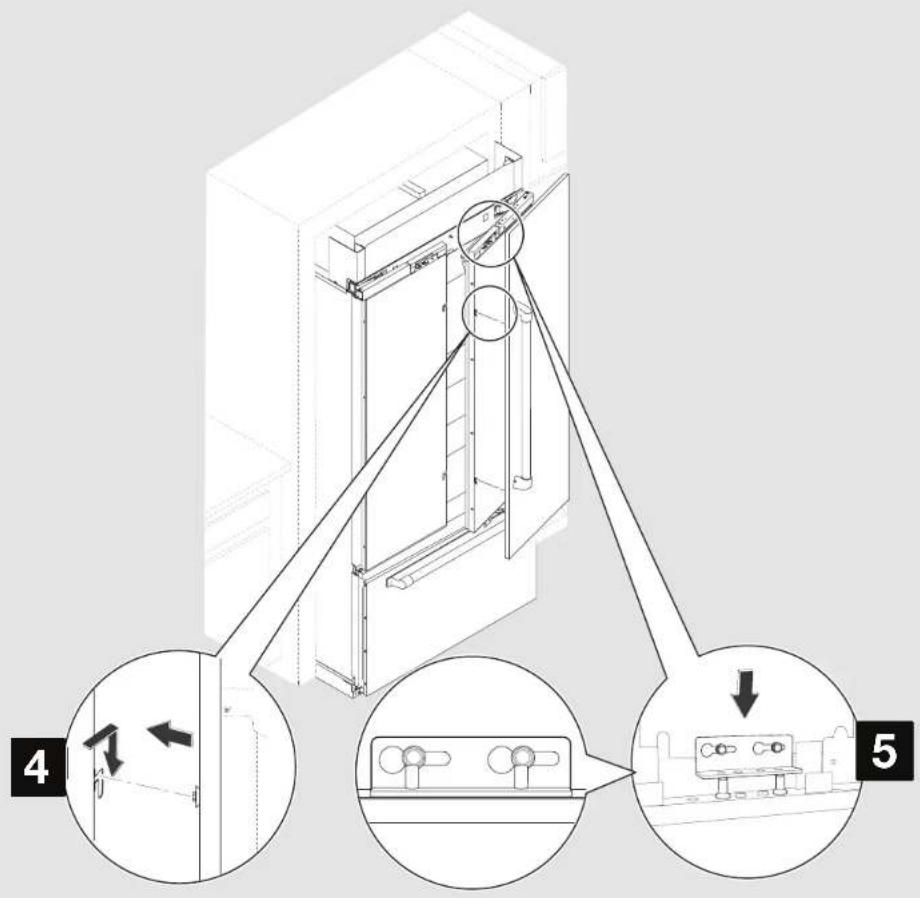

1. Aligner les deux rondelles à épaulement à l'arrêt du panneau de porte avec les fentes en "J" sur le côté de la porte du réfrigérateur.
2. Glisser simultanément le panneau sur la porte et abaisser le support du panneau sur les tiges d'ajustement situées en haut de la porte.

REMARQUE :

Pour les modèles avec porte à double battant et côte à côte, répéter les étapes 2 à 5 pour installer le deuxième panneau de porte. Après avoir bien installé les panneaux, abaisser le réfrigérateur sur les roulettes.

INSTALLATION

Déplacement du réfrigérateur à l'emplacement final

42 INSTALLATION A. Boulon d'ajustement de l'aplomb (arrière) B. Boulon d'ajustement de l'aplomb (avant)

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Pousser doucement le réfrigérateur à son emplacement dans l'armoire pour que les panneaux soient en affleurement sur tous les côtés avec les armoires adjacentes.
2. Utiliser un tournevis à douille de 5/16 po pour faire tourner les écrous d'ajustement de l'aplomb dans le sens horaire et soulever le réfrigérateur. Ajuster les écrous d'ajustement de l'aplomb jusqu'à ce que le haut du réfrigérateur touche le bas du panneau antibasculement secondaire.

IMPORTANT : Une fois la hauteur ajustée, s'assurer que le réfrigérateur est parfaitement d'aplomb à l'horizontale. S'assurer aussi que les panneaux sont en affleurement avec les armoires latérales.

INSTALLATION

AJUSTER L'OUVERTURE DE LA PORTE

1. Si l'ouverture standard de 110° de la porte est trop large, ajuster la goupille de butée de porte pour obtenir un débattement maximal de 90° de la porte. Insérer la goupille de butée de porte dans la charnière supérieure, au trou indiqué. À l'aide d'une clé hexagonale de 5/32 po, serrer la goupille de butée de la porte.

Pièces à utiliser :
	Goupille de butée (au besoin)

INSTALLATION

AJUSTER LE PANNEAU DE CONGÉLATEUR

44 INSTALLATION

POUR LES MODÈLES CÔTE À CÔTE, PASSER CETTE ÉTAPE.

POUR :

L'espace entre le panneau et les armoires adjacentes doit être de 1/8 po (3,2 mm). Utiliser la cale d'installation pour mesurer les espaces.

1. L'espace entre le panneau et les armoires adjacentes doit être de 1/8 po (3,2 mm). Utiliser la cale d'installation pour mesurer les espaces.

AJUSTER LE PANNEAU DE RÉFRIGÉRATEUR

Desserrer légèrement les vis du support de panneau pour permettre au panneau de bouger de gauche à droite.

1. Desserrer légèrement les vis du support de panneau pour permettre au panneau de bouger de gauche à droite.
2. Ajuster les panneaux pour obtenir un espace de 1/8 po entre les panneaux et les armoires adjacentes. Pour les modèles avec porte double et congélateur en bas, aligner les bords extérieurs du panneau du réfrigérateur avec les bords extérieurs du panneau du congélateur des deux côtés. Pour les modèles côte à côte, aligner les panneaux du réfrigérateur et du congélateur avec les armoires latérales.

REMARQUE : Ajuster le panneau, et non la porte, si des ajustements sont nécessaires pour l'alignement ou l'espacement. 3. Serrer les vis de support du panneau.

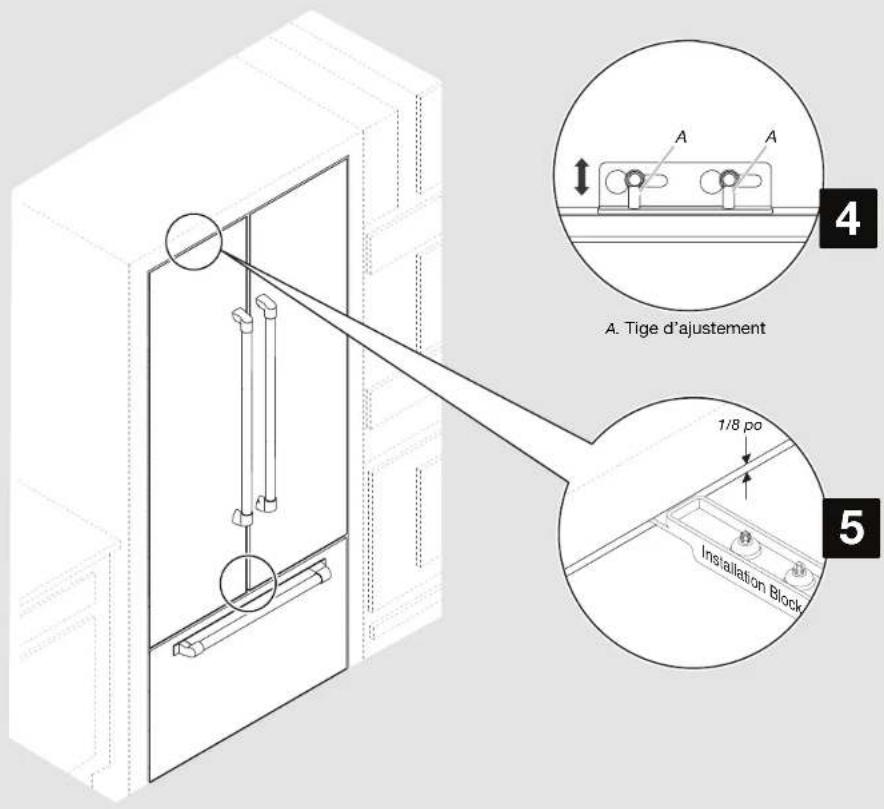

AJUSTER LE PANNEAU DE RÉFRIGÉRATEUR (SUITE)

Utiliser une clé hexagonale de 5/32 po pour élever ou abaisser les tiges d'ajustement afin de monter ou descendre le panneau de porte.

1. Utiliser une clé hexagonale de 5/32 po pour élever ou abaisser les tiges d'ajustement afin de monter ou descendre le panneau de porte.
2. L'espace entre le panneau et le bas du soffite doit être de 1/8 po (3,2 mm).

INSTALLATION

FIXER LES PANNEAUX

1. À l'aide des vis à tête hexagonale fendue, fixer les charnières supérieure et inférieure aux panneaux de porte. Bien serrer toutes les vis du panneau de porte. REMARQUE : Ne pas trop serrer les vis pour ne pas endommager le panneau.
2. Modèle de 36 po avec congélateur en bas - Utiliser les vis à tête hexagonale pour fixer le panneau au support de porte supplémentaire.

Pièces à utiliser :
	Vis à tête hexagonale fendue (au besoin)

INSTALLATION - FIXER LES PANNEAUX (SUITE)

48 INSTALLATION

1. Utiliser les vis à tête cruciforme pour fixer le panneau à la porte, sur le côté charnières.
2. À l'aide des vis à tête hexagonale fendue, fixer les panneaux situés en bas des portes aux panneaux.

Pièces à utiliser :
	Vis à tête cruciforme (au besoin)
	Vis à tête hexagonale fendue (au besoin)

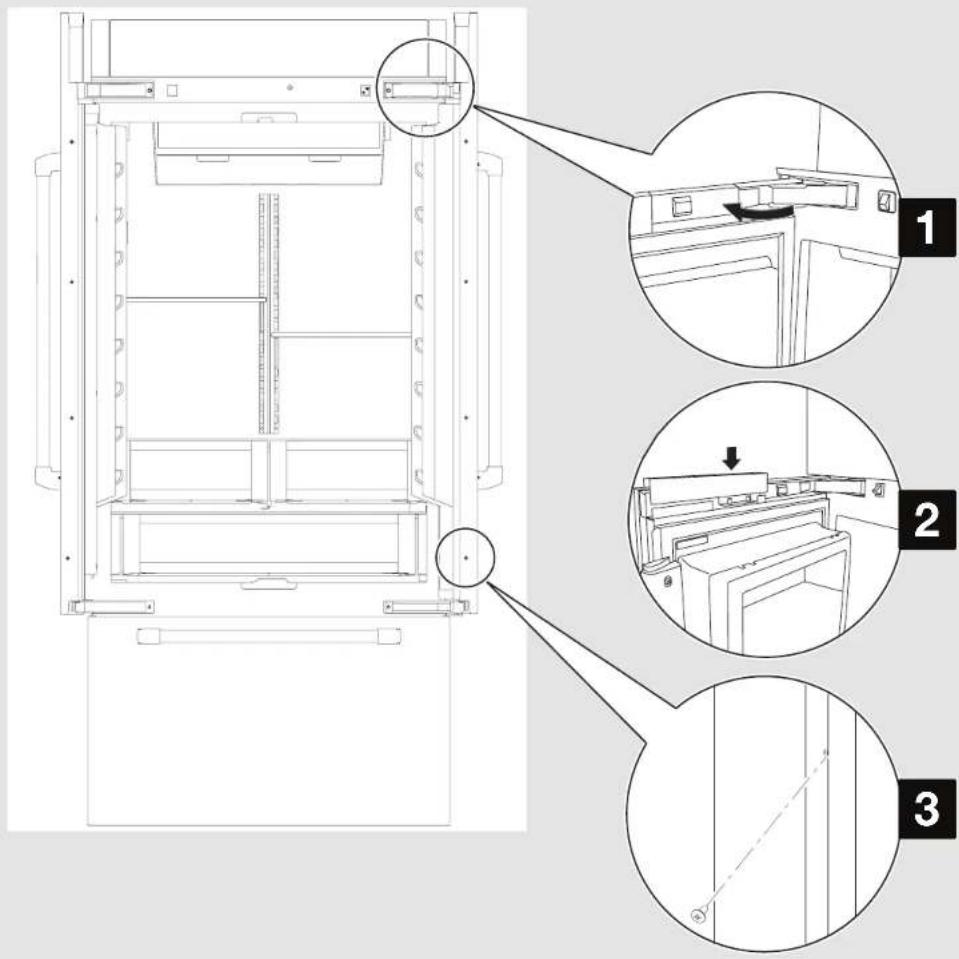

INSTALLATION - TERMINER L'INSTALLATION

1. Replacer les couvre-charnières.
2. Emboîter les caches des tiges d'ajustement.
3. Au moyen des vis à tête cruciforme, fixer les garnitures côté poignées (fournies avec le réfrigérateur) aux portes.

Pièces à utiliser :
	Vis à tête cruciforme (au besoin)

NOTES :

W1117224C

Utilisé sous licence au Canada. Tous droits réservés.

06/18
