JBBFL30NMX - Réfrigérateur JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur encastrable
Marque	JENN-AIR
Modèle	JBBFL30NMX
Hauteur	2134 mm (84 po)
Largeur	761 mm (29 15/16 po)
Profondeur	645 mm (25 3/8 po)
Tension d'alimentation	110-120 V ~ 60 Hz
Fusible recommandé	15 A
Distributeur d'eau	Oui, avec filtre à eau intégré
Machine à glaçons	Automatique, 10 glaçons par cycle
Filtre à eau	Jetable, remplacement tous les 6 mois
Éclairage intérieur	DEL (non remplaçable par l’utilisateur)
Commandes	Écran tactile électronique avec programmation
Mode Sabbat	Oui, désactive lumières et alarmes
Matériau extérieur	Acier inoxydable (selon modèle)
Nettoyage du condensateur	Recommandé tous les 2 à 3 mois
Nettoyage des surfaces	Chiffon doux et détergent doux
Sécurité	Brides antibasculement fournies
Pièces détachées disponibles	Filtre à eau, poignées (optionnelles)
Réparabilité	Module DEL remplacé uniquement par un professionnel

FOIRE AUX QUESTIONS - JBBFL30NMX JENN-AIR

Comment nettoyer l’intérieur du réfrigérateur ?

Débranchez l’appareil. Lavez les surfaces internes avec une éponge douce et un détergent doux dans de l’eau tiède. Rincez et séchez soigneusement. N’utilisez pas de nettoyants abrasifs ou inflammables.

À quelle fréquence remplacer le filtre à eau ?

Le filtre à eau doit être remplacé tous les 6 mois. Si le débit diminue avant, remplacez-le plus tôt. Les témoins lumineux Order et Replace indiquent quand changer le filtre.

Que faire si le distributeur d’eau ne fonctionne pas ?

Vérifiez que l’alimentation en eau est ouverte et que la pression est entre 20 et 120 psi. Purgez le circuit d’eau en faisant couler au moins 2 litres d’eau. Si le problème persiste, contactez le service après-vente.

Comment activer le mode Sabbat ?

Sur l’écran tactile, appuyez sur Settings, faites défiler vers la droite et sélectionnez l’icône Sabbath Mode. Choisissez ON puis Yes. Ce mode éteint les lumières et désactive les alarmes.

Comment régler la température ?

Utilisez l’écran tactile sur la porte. Vous pouvez régler la température du réfrigérateur et du congélateur en degrés Celsius ou Fahrenheit. Les réglages par défaut sont en degrés Celsius.

Pourquoi la machine à glaçons ne produit-elle pas de glaçons ?

Assurez-vous que la machine à glaçons est activée via l’écran. Vérifiez que l’alimentation en eau est ouverte et que le filtre n’est pas obstrué. La production commence 24 heures après l’installation. Jetez les trois premiers lots.

Que faire avant des vacances ?

Consommez les aliments périssables. Fermez l’arrivée d’eau si le réfrigérateur reste en marche. Pour un arrêt complet, videz le réfrigérateur, nettoyez-le, laissez la porte entrouverte pour éviter les odeurs.

Comment installer des panneaux de porte personnalisés ?

Des supports spéciaux sont fournis. Suivez les instructions de perçage et de montage. Le panneau de porte peut peser jusqu’à 19 kg, celui du tiroir jusqu’à 9 kg. Utilisez les vis et réglez l’alignement.

Comment déplacer le réfrigérateur ?

Utilisez deux personnes ou plus. Relevez les pieds de nivellement pour que les roulettes portent le poids. Tirez droit pour éviter d’endommager le sol. Fixez les portes avec du ruban adhésif.

Que faire en cas de bruits anormaux ?

Les bruits de grognement, gargouillement ou clic sont normaux. Si un grondement persiste, vérifiez que le réfrigérateur est de niveau et que les pièces ne vibrent pas. Contactez le service si le bruit est inhabituel.

MODE D'EMPLOI JBBFL30NMX JENN-AIR

Sécurité Du Réfrigérateur 24

ENTRETIEN ET RÉPARATION 25

Nettoyage 25

Remplacer le module à DEL 26

Système de filtration de l'eau 26

Précautions à prendre avant les vacances ou le déménagement 27

Instructions pour le mode Sabbat 27

Tabletes et balconnets du refrigerateur 28

EXIGENCES D'INSTALLATION 29

Outils et pieces 29

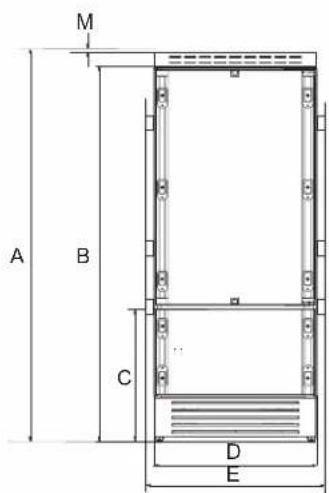

Dimensions du produit 29

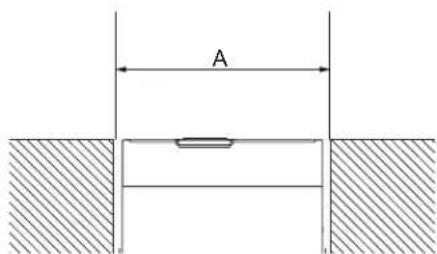

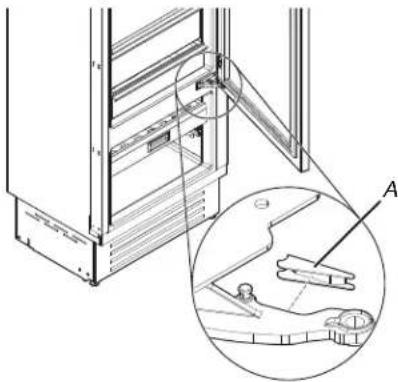

Dimensions pour l'ouverture des portes 30

Preparation du site 30

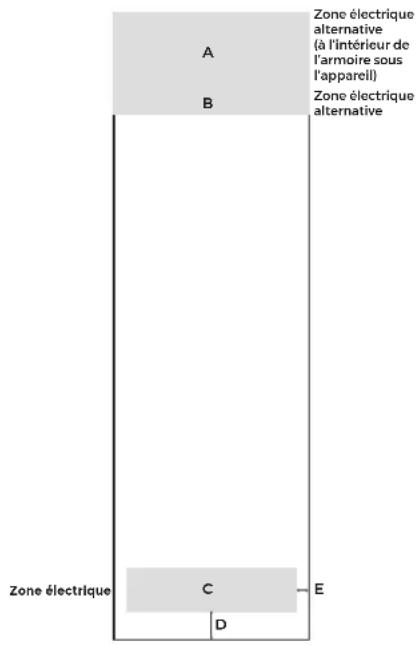

Exigences d'emplacement 31

Spcifications electriques 31

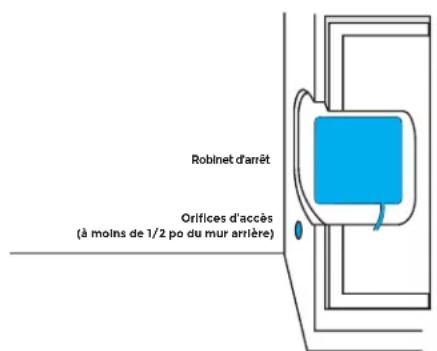

Spécifications de l'alimentation en eau 32

INSTRUCTIONS D'INSTALLATION 33

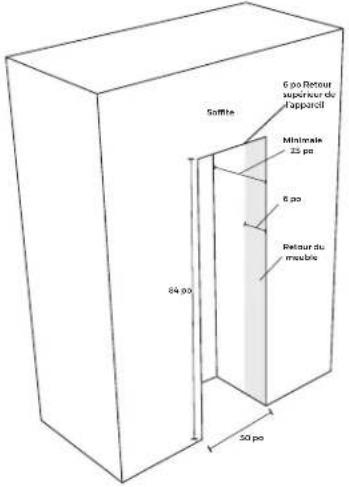

Dimensions de l'ouverture 33

Déballage du réfrigérateur 33

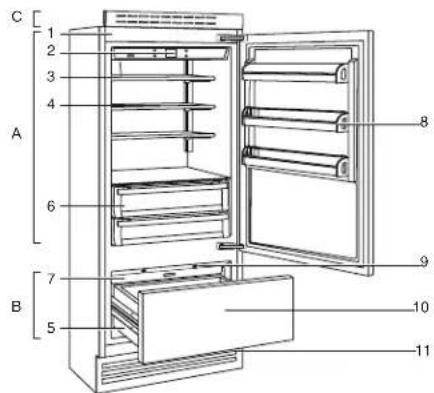

Principaux composants 33

Raccordement à la canalisation d'eau 34

Brancher le réfrigérateur 35

Déplacement du réfrigerateur à son emplacement définitif .... 35

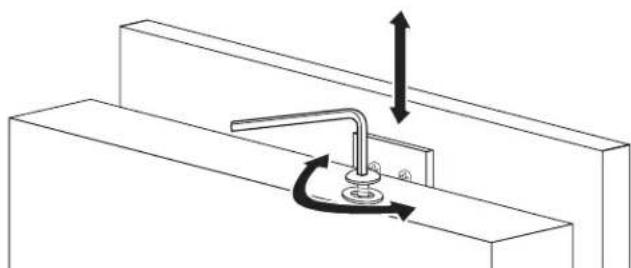

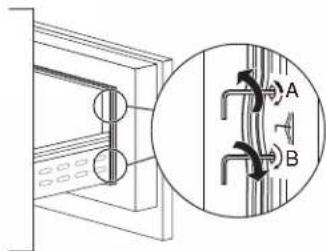

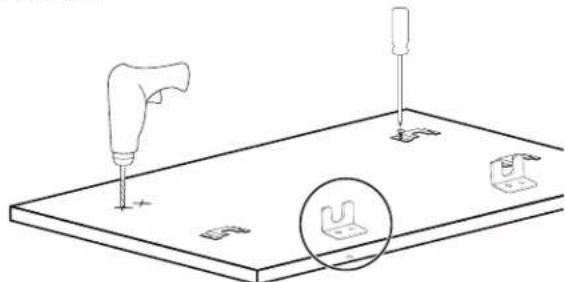

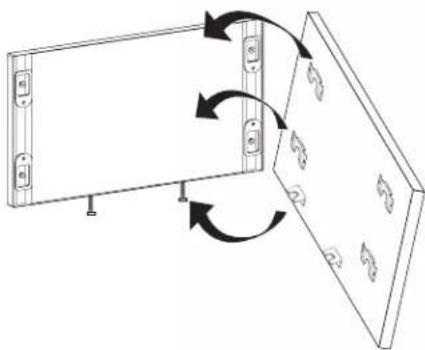

Montage des panneaux de portes du réfrigerateur 36

Mise à niveau 45

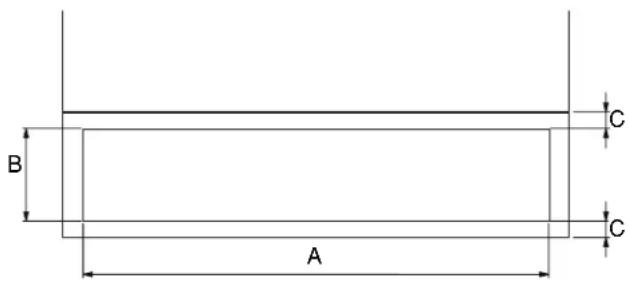

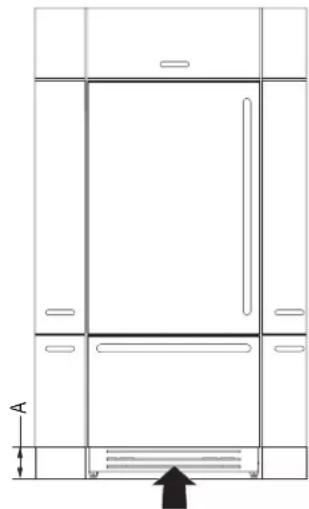

Installation de la grille de la base 45

Achever I'installation 45

CARACTERISTIQUES DU REFRIGERATEUR. 46

Utilisation du réfrigérateur 46

Distribuethurs d'eau et de glaçons 46

Machine à glaçons 47

Votre sécurité et celle des autres sont très importantes.

Nous donnns de nombreux messages de securite importants dans ce manuel et sur voire apparieil. Assurez-vous de tous lire tous les messages de securite et de you conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :

ADANGER

AAVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

AVERTISSEMENT: Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet apparéil, observer certaines précautions fondamentales, notamment :

• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
  Cet apparéil ne convient pas à une utilisation par des personnes (y compris des enfants) à capacités physiques, sensorières ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l'apparéil par une personne responsable de leur sécurité.
  Ne pas utiliser de rallonge.
  Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de réparation ou toute autre personne qualifiée afin d'éviter tout danger.
• Brancher sur une alimentation en eau potable uniquement.
  Cet apparéil est destiné à un usage domestique et à d'autres usages similaires comme : coins cuisine réservés au personnel des boutiques, des bureaux et d'autres environnements professionnelles; maisons d'hôtes, ainsi que par les clients d'hôtel, de motelels et d'autres installations d'hebergement; gîtes touristiques; et banquets et autres utilisations non commercialessemblables.
• Ne pas entreposer de substances explosives comme des aérosols avec agent propulseur inflammable dans cet apparéil.

Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pieces fabriquées à la maison à l'aide d'une imprimante 3D).
Garder les évets à l'intérieur de l'enceinte de l'appareil ou de la structure encastrée exémente d'obstacles.
- Ne pas utiliser des apparèils mécaniques ou autres moyens pour accélérer le processus de dégivrage, autre que ceux recommendés par le fabricant.
Ne pas endommager le circuit réfrigerant.
- Ne pas utiliser des appareils électriques à l'intérieur des compartments d'aliments de l'appareil, à moins qu'ils soient de type recommendé par le fabricant.
L'ensemble de machine à gacons peut être ajoute à certains modèles. Consulter la plaque signalétique située à l'intérieur du compartment pour les alimentés de l'appareil pour obtenir les informations concernant le modele d'ensemble de machine à gacons.
L'installation de la canalisation d'eau et de la machine à glaçons doit être effectuee par un technician de service qualifie. Consulter les instructions d'installation fournies avec l'ensemble de machine à glaçons pour tous les détails.

CONSERVER CES INSTRUCTIONS

Mise au rebut du vieux réfrigérateur

AVERTISSEMENT : Un enfant peut rester piégé. Avant de votre vais réfrigerateur ou congélateur :

Enlever les portes.
Laisser les tablettes en place de sorte que les enfants ne puissant pas y pénétrer facilement.

A VERTISSEMENT

Risque de suffoquer

Enlever les portes ou le couvercle de votre viel applié Le non-respect de cette instruction peut causeur un décès ou des léasons cérébrales.

IMPORTANT : Le risque qu'un enfant puisse se retrouver coincide et suffoquer n'est pas chose du passé. Les réfrigerateurs jetsés ou abandonnées restent dangereux, même s'ils ne restent à l'extérieur que pour « quelques jours ». Si l'ancien réfrigerateur doit être mis au rebut, suivre les instructions suivantes afin d'éviter les accidents.

Informations importantes à connaître pour l'élimination du liquide réfrigérant :

Jeter le réfrigerateur conformément aux règlements fédéraux et locaux. Les liquides réfrigerants doivent être evacués par un technicien en réfrigération accréité EPA, conformément aux procédures établies.

ENTRETIEN ET RÉPARATION

Nettoyage

AVERAGEMENT

Risque d'explosion

Risque d'incendie ou d'explosion.

Fluide frigorigène inflammable utilise.

Ne pas utiliser d'appareils mécaniques pour dégivrer le réfrigérateur.

Ne pas perforer la tubulure de réfrigération.

Les sections de réfrigération et de condégation se dégivrent automatiquement. Toutefois, nettoyer les deux compartments environ une fois par mois afin d'éviter toute accumulation d'odeurs. Essuyer les renversements immédiatement.

IMPORTANT :

• Comme l'air circule entre les deux sections, toutes les odeurs formées dans une section seront transférées à l'autre. Les deux sections doivent être nettoyées avec soin pour éliminer les odeurs. Pour éviter le transfert d'odeurs et l'asschement des alimentés, envelopper ou recouvrir hermétiquement les aliments.
  Pour les modèles en acier inoxydable, l'acier inoxydable est résistant à la corrosion et non anticorrosion. Afin d'éviter l'oxydation de l'acier inoxydable, veiller à ce que les surfaces restent propres en suivant les instructions de nettoyage suivantes.

Nettoyage du réfrigérateur :

REMARQUE: Ne pas utiliser de nettoyants puissants ou abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, acide chlorhydrique, cires nettoyantes, détergents concentrés, agents de blanchiment ou nettoyants contenant du petrole sur les surfaces extérieures (portes et caisse de l'appareil), pieces en plastique, les garnitures interieures et garnitures de portes ou sur les joints de portes. Ne pas utiliser d'essuie-tout, de tampons à récurer ou un autre outil de nettoyage abrasif.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Laver à la main, rincer et sécher les pieces amovibles et les surfaces internes soigneusement. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède.
3. Nettoyer les surfaces extérieures.

Métal peint : Laver les parties métalliques extérieures à l'aide d'un chiffon doux ou d'une éponge douce et propre et d'un détergent doux dans de l'eau tiège. Rincer les surfaces avec une eau propre et tiège et secher immédiatement afin d'éviter d'eventuelles taches laissées par l'eau.

Acier inoxydable : Laver les surfaces en acier inoxydable à l'aide d'un chiffon doux ou d'une éponge douce et propre et d'un dénergent doux dans de l'eau tiède. Rincer les surfaces avec une eau propre et tiède et secher immediatement afin d'éviter d'eventuelles taches laissées par l'eau.

REMARQUE : Lors du nettoyage de l'acier inoxydable, tousjours frofter dans le sens du grain afin d'éviter des égratignures.

Nettoyage du condensateur

Le condensateur n'a pas besoin d'être nettoyé souvent dans des conditions de fonctionnement domestique normales. Si l'environnement est particulièrementGRAISEux, poussièreux ou s'il y a des animaux domestiques dans la maison, le condenseur devrait être nettoyé tous les 2 ou 3 mois pour assurer une efficacité maximum.

Si on doit nettoyer le condensateur :

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer la grille de la base.

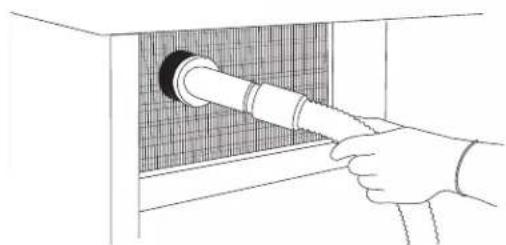

1. Utiliser un aspirateur à brosse douce pour nettoyer la grille, les endroits ouverts derrière la grille et la surface à l'avant condensateur.

1. Replacer la grille de la base après avoir terminé.
2. Brancher le réfrigerateur ou reconnectcer la source de courant électricque.

REMARQUE : Communquier avec le service s'il est impossible de nettoyer le condensateur.

Remplacer le module à DEL

IMPORTANT: Les lampes dans le réfrigerateur et le congelateur utilisent la technologie à DEL et n'ont pas besoin d'être remplacées.

Si un module à DEL ne s'allume pas lorsque la porte du réfrigerateur ou du congelateur est ouverte, communiquez avec nous pour obtenir de l'aide ou un entretien. Consulter le « Guide de démarrage rapide » pour les coordonnées.

Système de filtration de l'eau

Le filtré à eau se trouve au-dessus du panneau supérieur en verre du compartment réfrigérateur. Pour acceder au filtré à eau, tener le panneau supérieur en verre avec les deux mains, pousser légèrement le panneau en verre vers l'arrière. Le panneau supérieur en verre pivotera et s'appuiera contre la paroi arrière. Répéter l'opération en sens inverse pour remettre en place le panneau de verre supérieur.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en avant ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.

IMPORTANT: Le filtré à eau jetable doit être remplace au moins tous les 6 mois. Si le débit d'eau au distributeur d'eau ou à la machine à gaçons diminuée de façon marquée avant que 6 mois ne se soient écoués, remplaner le filtré à eau plus souvent.

Témoins lumineux de l'etat du filtré à eau

Les témoins lumineux de l'etat du filtré à eau indiqueront quand changer le filtré à eau. Lorsque le témoin Order (commander) est allumé, il est presque temps de changer le filtré à eau. Lorsque le témoin Replace (replacer) est allumé, un nouveau filtré à eau doit être installé.

Réinitialisation du statut du filtré à eau

Après remplacement du filtré à eau, appuyer sur Filter Reset (réinitialisation du filtré) pendant 3 secondes jusqu'à ce que les témoin S Order (commander) ou Replace (replacer) s'éteignent. Voir la section « Utilisation des commandes » du guide d'utilisation rapide.

Remplacer le filtré à eau

IMPORTANT: De l'air piégé dans le système d'alimentation en eau peut entrainer l'éjection de l'eau et du filtr. Toujours faire couler l'eau pendant au moins 2 minutes avant de retarder le filtr ou le bouchon de dérivation bleu.

1. Tourner la cartouche du filtré d'un quart de tour dans le sens Déménagement

inverse des aiguilles d'une montre pour la retirer.

REMARQUE : Il y aura peut-être de l'eau dans le filtre. Il est dans une nouvelle habitation, suivre ces étapes pour préparer le possible qu'il y ait un dégât d'eau. Utiliser une serviette pour démenagement. essuyer tout renversement. 1. Si le réfrigerateur est équiné d'une machine à glacons

1. Retirer l'étiquette de scellement du filtré de rechange et insérer l'extrémité du filtré dans la tête du filtré.
2. Faire pivoter le filtré dans le sens horaire jusqu'à la butée d'arrêt. Fermer le couvercle du filtré en l'emboitant.
3. Rincer le système de distribution d'eau. Voir la section « Distributeur d'eau »

REMARQUE : La fonction du distributeur peut être utilisé sans qu'un filtré à eau soit installé. L'eau ne sera pas filtrée. cette option est可以选择, appuyer sur l'icône « Water Filter » (filtré à eau),

Précautions à prendre avant les vacances ou le déménagement

Vacances

Si le réfrigerateur est{laisse en marchependant une absence:

1. Consommer toutes les denrées périsibles et congefer les autres articles.
2. Si le réfrigerateur comporte une machine à glaçons automatique et qu'il est raccordé à la source d'approvisionnement en eau du domicile, fermer la source d'approvisionnement en eau du réfrigerateur. Des dommages matériels peuvent subvenir si l'alimentation en eau n'est pas coupée.
3. Si vous machine à glaçons est automatique, éteindre la machine à glaçons.

Fermer le bras de commande Off (arret) en broche (vers le haut).

1. Vider le bac à glaçons.

Si l'utilisateur désit d'arrête le réfrigérateur avant son absence :

1. Enlever tous les alimentés du réfrigérateur.
2. Si le réfrigerateur est équipé d'une machine à glaçons automatique :

■ Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
Lorsque la derniere quantite de glacons est deposee, soulever le bras de commande en broche a la position (elevee).

1. Vider le bac a glaçons.
2. Éteindre la/les commande(s) de température. Voir la section « Utilisation des commandes » du guide d'utilisation rapide.
3. Nettoyer le réfrigerateur, l'essuyer et bien le sécher.
4. Tape rubber or wood blocks to the tops of both doors to prepare them open far enough for air to get in. This stops odor and mold from building up.

En cas de déménagement et de déplacement du réfrigerateur dans une nouvelle habitation, suivre ces étapes pour préparer le déménagement.

1. Si le réfrigerateur est équipé d'une machine à gaçons automatique :

■ Fermer l'approvisionnement en eau de la machine à glaçons au moins un jour à l'avance.
- Debrancher la canalisation d'eau de l'arrière du réfrigerateur.
Lorsque la derniere quantite de glacons est deposee, soulever le bras de commande en broche a la position Off (elevee).

1. Retirer tous les alimentés du réfrigerateur et placer tous les alimentés congeles dans de la neige carbonique.
2. Vider le bac à glaçons.
3. Éteindre la/les commande(s) de température. Voir la section « Utilisation des commandes » du guide d'utilisation rapide.
4. Debrancher le réfrigérateur.
5. Bien nettoyer, essuyer et secher.
6. Retirer toutes les pieces amovibles, bien les enveloppper et les attacher ensemble avec du ruban adhesif pour qu'elles ne bougent et ne s'entrechoquant pas durant le déménagement.
7. Selon le modele, soulever I'avant du réfrigérateur pour qu'il roule plus facilement ou soulever les pieds de nivellement pour qu'ils n'égratignent pas le plancher. Voir les sections « Ajustement des portes » ou « Fermeture et alignement des portes » en ligne.
8. Fermer les portes à l'aide de ruban adhésif et fixer le cordon d'alimentation à la partie arrrière du réfrigerateur.

Une fois arrivé à votre nouveau domicile, remetre tout en place et consulter les « instructions d'installation » pour des instructions sur la préparation de l'appareil. Si le réfrigerateur comporte une machine à gaçons automatique, ne pas oublier de rebrancher l'approvisionnement en eau au réfrigerateur.

Instructions pour le mode Sabbat

Votre réfrigerateur est muni du Sabbath Mode (mode Sabbat), lequel est concu pour les personnes dont les pratiques religieusesrequirement d'eteindre les lumieres et la machine à glaçons.

En selectionnant cette fonction :

• Les régliages des points de consigne de la température restent inchangés.
  ■ Les DEL des commandes électroniques ne s'afficheront pas.
  Le bouton Sabbath (Sabbat) sera le seul allumé.
  Aucune alarmene résonnera.
  L'éclairage à l'intérieur sera éteint.
  Le produit n'aura aucune reaction à l'ouverture de la porte.

Pour un fonctionnement plus efficace du réfrigerateur, il est effrecommandé de sortir du Sabbath Mode (mode Sabbat) lorsqu'elles-ci n'est plus nécessaire.

Pour activer complètement le Sabbath Mode (mode sabbat), suivre les instructions suivantes pour le tableau de commande.

TABLEAU DE COMMANDE

Activation du mode Sabbat :

1. Choisir l'icone « Settings « (réglages) dans l'écran principal.
2. Faire défiler l'écran vers la droite et repérer l'icone du « Sabbath Mode » (mode sabbat) sur le deuxième écran (en haut à droite). Sélectionner l'icone.

3. Un nouvel écran s'affiche pour vous demander si vous souhaitez activer ou désactiver le Sabbath Mode (mode Sabbat). Choisir « ON » (activé).

4. Un nouvel écran s'affiche pour vous demander si vous souhaitez activer ou désactiver le mode Sabbat. Choiser « Yes » (oui).

Le produit passé en Sabbath Mode (mode sabbat).

Désactivation du Sabbath mode (mode Sabbat) :

1. Appuyer sur l'écran principal. « Sabbath Mode » (mode sabbat) devrait y être écrit.
2. Un nouvel écran apparait, demandant d'activer ou de désactiver le Sabbath Mode (mode sabbat), désir Off (désactivé).
3. Le Sabbath Mode (mode sabbat) est désactif et le produit redémarre.

Tabletes et balconnets du réfrigérateur

Retirer et replacer les tiroirs (pour des raisons de sécurité, le retrait des tiroirs n'est possible qu'a l'aide d'outils) Tab

En fonction de la largeur de l'ouverture de la porte, il faudra peut etre retirer la facade du tiroir du congelateur pour pouvoir introduire le refrigerateur dans le domicile.

Retrait des tiroirs

1. Les tiroirs du concélateur sont fixés au guide de glissement par deux vis à oreilles.
2. Ouvrir complètement les tiroirs du congelateur.
3. Desserrer les deux vis à oreilles.
4. Soulever l'avant du tiroir pour dégager les attaches des fentes du support de guidage de la glissière du tiroir.

1. Reinserer les glissieres dans le congelatuteur.

Réinstaller les tiroirs

1. Déployer complètement les glissières du tiroir.
2. En tenant l'avant des tiroirs par les cotés, aligner et insérer les 3 attaches dans les encoches des pattes des glissières du tiroir.

REMARQUE : Pour facilitier l'opération, une personne peut maintainir les glissières du tiroir en place pendant qu'une autre aligne la façade du tiroir et insère les attaches dans les encoches.

1. Remetre en place et serrer les deux vis à oreilles.

Retirer et replacer le bac à glaçons

Le bac à glaçons est situé dans le tiroir supérieur du compartment du congelateur.

Retirer le bac à glaçons :

1. Retirer le tiroir supérieur du compartment du congelatateur.
2. Le bac à glaçons est fixé par des panneaux de verrouillage.
3. Retirer le bac à glaçons en enlevant les panneaux de verrouillage.

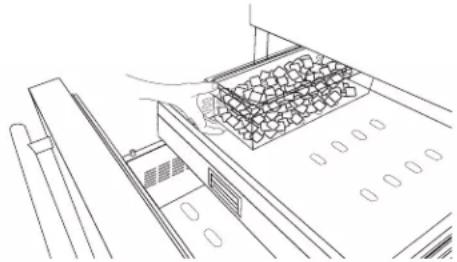

Réinstaller le bac à glaçons :

1. Sortir le tiroir supérieur.
2. Aligner le bac à glaçons avec les panneaux de verrouillage et lemettre en place.

Tabletes du réfrigérateur

Informations importantes à propos des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou les couvercles de verre avec de l'eau tiède lorsqu'ils sont froids. Les tablettes et couvercles peuvent se briser s'ils sont exposés à un changement de températures ou impact soudain, tel qu'une chute. Le verre trempe est concu pour se briser en de multiples petits morceaux de la taille de gravillons. Ceci est normal. Les tablettes en verre et les couvercles sont lourds. Employer les deux mains lorsqu'on les retire afin d'éviter de les faire tomber.

Les tablettes en verre du réfrigerateur sont réglibres pour s'adapter aux besoin de rangement de l'utilisateur.

Afin de pouvoir trouver plus facilement l'article recherche, on peut remisser ensemble des alimentessemblables dans le réfrigerateur et ajuster les tablettes pour les adapter aux différentes tailles d'articles. Ceci réduira également la durée d'ouverture de la portedu réfrigerateur et permettra déconomiser de l'énergie.

Tabletes

Retirer une tablette :

1. Retirer les articles de la tablette.
2. Tenir la tablette en verre avec les deux mains, la soulever et l'incliner pour la dégager de l'articulation de la partie arrrière. 3. Retirer la tablette en verre.

1. Pour régler la hauteur des tablettes en verre, incliner le support vers le haut et tirer sur le support des deux côtes.

1. Placer la ferrure de support à la hauteur voulue, glisser les ferrures de support des deux côtes. S'assurer que les supports sont places à la même hauteur.

Réinstaller une tablette :

1. Placer la tablette en verre dans le joint de la partie arriere.
2. Abaisser l'avant de la tablette en verre et s'assurer que la tablette est bien en position.

Balconnets de porte

Retirer les balconnets de porte :

1. Retirer les vis et les capuchons d'extrémité de la partie supérieure des encoches de support du balconnet de porte.
2. Tenir le balconnet de porte par les cotes et l'incliner légrement pour le faire glisser.
3. Pousser le balconnet de porte vers le haut pour le sortir de sa position, puis le retarder.

Replacer les balconnets de porte

1. Maintainir le balconnet de porte par les cotes.
2. Pousser le balconnet de porte vers l'intérieur, puis vers le bas, pour le placer dans la position voulue.
3. Reinstaller les vis et les capuchons sur les encoches de support du balconnet de porte.

EXIGENCES D'INSTALLATION

Outils et pieces

IMPORTANT :

Installateur: Remetre les instructions d'installation au propriete.
Propriétaire: Conserver les instructions d'installation pour reférence ultérieure. Conserver ces instructions d'installation pour consultation par l'inspecteur local des installations électriques.

Outils requis :

Rassemblier les outils et pieces nécessaires avant d'entrepreneire l'installation.

Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Niveau
Clé hexagonale de 3/16 po (4 mm)
Tournevis cruciforme
Foret à bois
Foret de 1/8 po (2,5 mm) pour le bois
Foret de 5/16 po (8 mm) pour les murs

Clé de 11/16 po (17 mm)
Clé de 3/4 po (19 mm)
Clé hexagonale de 2,5 mm pour les vis de la poignée (selon les besoin)
Chariot pour apparéil menager
Escabeau

Accessories :

■ Ensemble de nettoyage
■ Ensemble antibasculement
■ Ensemble du filtré à eau

Brides d'espacement en plastique
Ensemble de connexion laterale
Butée a 90^

Dimensions du produit

A. 84 po (2134 mm)
B. 81 1 / 4 po (2064 mm)
C. 29 × 16 po (748 mm)
D. 29 1 / 2 po (749 mm)
E. 29 ^15 / 16 po (761 mm)
F. 19 ^11/16 po (500 mm)
G. 4^1 / 6^0 po (103 mm)

H. 25 3 / 8 po (645 mm)
1. 1 / 4 po (6 mm)
J.54 3/16po (1377 mm)
K. 24 po (610 mm)
L. 2434 po (628 mm)
M. 1 / 8 po (3mm)

Dimensions pour l'ouverture des portes

L'emplacement d'installation doit permettre l'ouverture de la porte a un angle minimal de 90^ . Laisser un espace libre d'au moins 1 4 po (15 mm) entre le cote du réfrigerateur et un mur d'angle. NOTE: Un dégagement plus grand peut être nécessaire si I'on utilise des panneaux de bois décoratifs, des poignées personalisées ou des poignées de plus grande profondeur.

A. 7 / 4 po (185 mm)
B. 105^
C. 52% (1335 mm)

D. 39 po (992 mm)
E. 90^
F. 1 / 4 po (15 mm)

Il est possible de limiter l'ouverture de la porte à 90^ en installant une butée sur la charnière inférieure

NOTE: La butée de porte est fournie dans le sac d'accessoires.

A. butée de porte

Préparation du site

Brides antibasculement

A VERTISSEMENT

Risque de basculement

La partie du haut du réfrigerateur est très lourde, peut le faire basculer facilement lorsqu'il n'est pas complètement installé.

de qui

Garder les portes fermées avec du ruban jusqu'à l'ode l'installation du réfrigerateur.

fin

Utiliser au moins deux personnes pour déplacer et installer le réfrigerateur.

eces

Ne pas respecter cette instruction peut cause un ou une blessure grave.

IMPORTANT:

Pour toutes les applications, le réfrigerateur doit être soutenu par les brides antibasculement fournies.
Il est recommandé de fixer les brides antibasculement au réfrigerateur avant de l'installer, mais elles peuvent être installées une fois que le réfrigerateur se trouve sur son lieu d'installation.

Installation des brides antibasculement :

1. La zone au-dessus du réfrigerateur doit être dégagée pour fixer les brides antibasculement et identifier l'emplacement des montants dans la zone A.

A. Zone de gauche à garder dégagée pour l'installation des brides antibasculement

B. 3 po (76 ~mm)
C. 4 po (100 ~mm)
D. 84 po (2134 mm) minimum
E. 30 po (762 mm)

L'espace minimum entre les panneaux et la cavité doit être de 1/16 po (1 mm).

1. Les brides antibasculement doivent etre fixees a laide de vis dans le cadre en bois ou dans le beton si possible. La fixation au mur des brides antibasculement a laide de simples chevilles a expansion doit etre completee par des planches antibasculement.

2. L'appareil est livré avec les brides installées. Le bord de la bride est monté vers le bas, lors de l'installation, tourner le bord vers le haut.

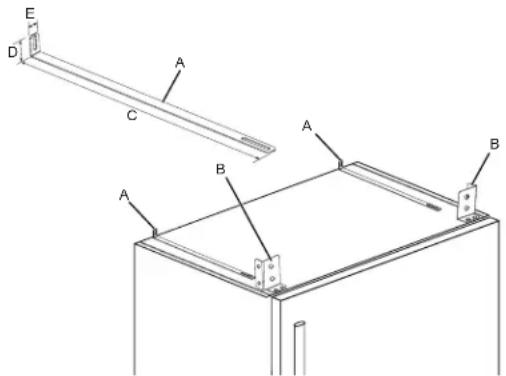

A. Brides antibasculement
B. Brides du haut
C. 20^15 / 16 p o (531 mm)

D. 1 12 p o (38 m m)

E. 13/16 po (20 mm)

Exigences d'emplacement

A VERTISSEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, te que l'essence, à l'écart de l'appareil.

Utiliser un produit de nettoyage ininflammable.

Le non-respect de ces instructions peut causeur undécès, une Explosion ou un incendie.

IMPORTANT: Ce réfrigerateur est concu pour un usage domestique, à l'intérieur uniquement.

Cet apparéil est destiné à un usage domestique et à d'autres usages similaires comme :

espace de cuisine pour personnel de boutiques, bureaux et autres environnements professionnels;
■ résidences fermières et utilisation par les clients d'hoteurs, de motelels et d'autres types de résidences;
■ environnements de type chambres d'hotes;
■ banquets et autres utilisations non commercialessemblables.

Pour obtenir une aération appropriée pour le réfrigerateur, laisser un espace de 1/8 po (3,2mm) de chaque cote et au sommet. En cas d'installation du réfrigerateur pres d'un mur fixe, laisser un minimum de 714 po (185mm) du cote de la charnière pour permettre à la porte de s'ouvrir sans obstruction.

Spécifications électriques

A VERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

a la

Avant de placer le réfrigerateur à son emplacement final, il est important de s'assurer d'avoir le raccordement électrique approprié.

Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service ou toute autre personne également qualifiée. Ne pas utiliser un cordon craquelé ou qui présente des dommages d'abrasion sur la gaine, la fiche ou le connecteur.

Méthode recommendée de liaison à la terre

Un circuit de 110-120 V CA à 60 Hz relié à la terre et protégé par un fusible de 15 A est requis. On commande que le réfrigérateur et les accessoires approuvés soient alimentés par un circuit independant. Utiliser une prise de courant dont l'alimentation ne peut pas être interrompue par un interrupteur. Ne pas utiliser de rallonge.

REMARQUE : Avant de procéder à tout type d'installation, de nettoyage ou de changement d'ampoule,mettre le réfrigerateur à l'arrêt. Selon le modele,tourner la commande du réfrigerateur vers OFF (arrêt) ou appuyer sur la flèche vers le bas du réfrigerateur jusqu'à ce qu'un tiret (-) apparaisse sur l'affichage du réfrigerateur, comme illustré. Déconnecter le réfrigerateur de la source de courant electrique. Une fois l'opération terminée, reconnectcer le réfrigerateur à la source de courant electrique et remettre la commande de température au réglage désiré.

Consulter le « Guide de démarrage rapide »

A. Largeur de 30 po x 12 po de hauteur

D. 4 12 p o

B. Largeur de 30 po x 3 1/2 po de hauteur

E. 1^3 / 4 p o

C. Largeur de 26 1/2 po x 6^1/2 po de hauteur

Spécifications de l'alimentation en eau

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

IMPORTANT :

Raccorder à la canalisation d'arrivée d'eau potable uniquement.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en amont ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.

Toutes les installations doivent etre conformes aux exigences des codes locaux de plomberie.
Ne pas employer de robinet d'arrêt à étrier de 3/16 po (4,76 mm) ou de type à percer - ils réduisent le début d'eau et s'obstruient plus facilement.

REMARQUE : Voiture marchand de réfrigerateurs propose une trousse avec un robinet d'arrêt à étrier de 1/4 po (6,35 mm), un raccard et un tube en cuivre, tressé en acier inoxydable ou en polyéthylene réticulé. Avant d'en faire l'achat, s'assurer que le robinet d'arrêt à étrier est conforme aux codes locaux de plomberie.

Vérifier qu'il n'y a pas de fuites. Installer les tuyaux d'alimentation en eau seulement la où les températures domestiques resteront au-dessus du point de congélation.
REMARQUE: Le réfrigerateur est équipé d'une connexion solenoïde NPT de 3/4 po (19 mm). Il est recommendé d'utiliser uniquement un adaptateur coude à raccord rapide de 1/4 po pour une conduite d'alimentation en eau en cuivre ou en polyéthylène de 1/4 po vers le réfrigerateur, ou un adaptateur NPT approprié.
Pour les modèles avec filtré à eau, le filtré à eau jetable doit être remplace au moins tous les 6 mois.

Pression d'eau

Une alimentation en eau froide avec une pression entre 20~lb / po^2 et 120 lb / po^2 (137,9 kPa et 827,4 kPa) est nécessaire pour faire fonctionner le distributeur d'eau et la machine à glaçons. Pour toute question au sujet de la pression de l'eau, faire appel à un plombier qualifié/agréé.

IMPORTANT : Purger le circuit d'eau avant de calibrer le Measured Fill (replissage mesure).

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l'alimentation en eau entre le système d'osmose inverse et le robinet d'arrivee d'eau du réfrigerateur doit être entre 20 lb/ po^2 et 120 lb/ po^2 (137,9 kPa à 827,4 kPa).

Si un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 20 lb/ po^2 à 120 lb/ po^2 (137.9 kPa à 827.4 kPa).

Si la pression d'eau au système de filtration par osmose inverse est inférieure à 20 lb/ po^2 à 120 lb/ po^2 (137,9 kPa à 827,4 kPa):

Vérifier que le filtré à sédiment dans le système à osmose inverse n'est pas obstruè. Remplacer le filtré si nécessaire.
Laisser le réserve du système d'osmose inverse se replir après une utilisation intense.
Si le réfrigerateur comporte un filtré à eau, celui-ci peut réduire la pression de l'eau lorsqu'il est utilisé avec un système d'osmose inverse. Enlever le filtré à eau. Consulter la section « Système de filtration d'eau »

Pour toute question au sujet de la pression de l'eau, faire appel à un plombier qualifié agréé.

INSTRUCTIONS D'INSTALLATION Dimensions de l'ouverture

Déballage du réfrigérateur

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

Retrait des matériaux d'emballage

Éliminer/recycler tous les matériaux d'emballage. Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammbables ou de nettoyants abrasifs pour enlever le ruban adhésié ou la colle. Ces produits peuvent endommager la surface du réfrigerateur. Pour plus de renseignements, voir la section « Sécurité du réfrigerateur »

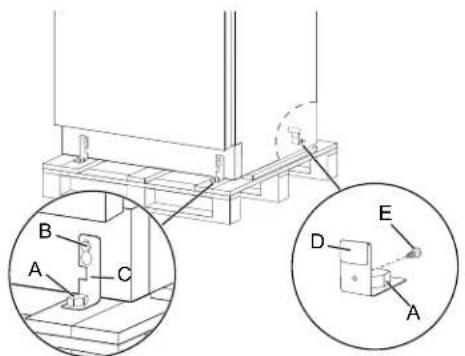

Le réfrigerateur est fixé à la base d'emballage par quatre boulons. Suivre les étapes suivantes pour dégager le réfrigerateur de sa base.

1. Devisser les quatre boulons (A) à l'aide d'une clé de 3/4 po (19 mm).
2. Dévisser le boulon de réglage de la roue arrière (B) pour libérer le support de fixation (C) à l'aide d'une clé de 3/4 po (19 mm).
3. Retirer les vis (E) pour libérer le support de fixation (D).
4. Retirer les supports de fixation (C) et (D).

Lors du déplacement du réfrigérateur :

Ce réfrigerateur est lourd. Lors du déplacement de ce réfrigerateur pour un nettoyage ou un entretien, veiller à recouvrir le plancher d'un carton ou panneau de fibre dur pour éviter de l'endommager. Toujours tirer le réfrigerateur tout droit lors du déplacement. Ne pas incliner le réfrigerateur d'un côté ou de l'autre ni le « faire marcher » en essayant de le déplacer, car le sol pourrait être endommagé.

IMPORTANT: Les quatre roulettes doivent toucher le plancher pour supporter et stabiliser le poids total du réfrigerateur.

Nettoyage avant utilisation

Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur du réfrigerateur avant de l'utiliser. Voir la section « Nettoyage » de ce manuel.

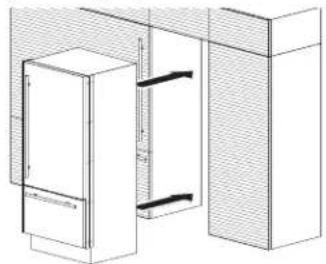

Informations importantes à propos des tablettes et des couvercles en verre :

Ne pas nettoyer les tablettes ou les couvercles de verre avec de l'eau tiède lorsqu'ils sont froids. Les tablettes et couvercles peuvent se brisser s'il sont exposés à un changement de températures ou impact soudain, tel qu'une chute. Le verre trempe est concu pour se brisser en de multiples petits morceaux de la taille de gravillons. Ceci est normal. Les tablettes en verre et les couvercles sont lourds. Employer les deux mains lorsqu'on les retire afin d'éviter de les faire tomber.

Déplacer le réfrigerateur jusqu'à la structure d'installation.

Principaux composants

A. Refrigerateur
B. Congélateur
C. Grille de protection supérieure avant

1. Caisse galvanisée et peinte
2. Tableau de commande interactif
3. Filtre a eau (^*)
4. Tablettes ajustables
5. Tiroirs du congelateur

6. Tiroirs du réfrigerateur

7. Bac de la machine à glaçons (*)

8. Balconnets de porte
9. Éclairage à DEL du tiroir inférieur du congelateur
10. Tiroir du bas du congelateur transformable en compartment de réfrigerateur
11. Condenseur de grille amovible
    (^*) sur les modeles avec machine a glaçons

Raccordement à la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

Réaliser l'installation de plomberie conformément aux prescriptions du International Plumbing Code et des normes et codes locaux en vigueur.
Le tuyau d'eau gris situé à l'arrière du réfrigerateur (et utilisé pour raccarder l'appareil à la canalisation d'eau du domicile) est un tuyau en polyethylene réticulé. Il est possible d'utiliser des raccords en cuivre, tressés en acier inoxydable et en polyethylene réticulé pour le raccordement de la canalisation d'eau du domicile au réfrigerateur; ils contribuent à éviter que l'eau ait un goût ou une oedur désagréable. Vérifier qu'il n'y a pas de fuites. Si un tuyau en polyethylene réticulé (PEX) est utilisé au lieu d'un tuyau de cuivre.
- Installer des tubes seulement à où les températures resteront au-dessus du point de congestion.
Raccorder à la canalisation d'arrivée d'eau potable uniquement.

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en amont ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible de contenir des kystes filtrables.

REMARQUE : Voitre marchand de réfrigerateurs propose une trousse avec un robinet d'arrêt à étrier de 1/4 po (6,35 mm), un raccord et un tube en cuivre ou en polyéthylène réticulé. Avant d'en faire l'achat, s'assurer que le robinet d'arrêt à étrier est conforme aux codes locaux de plomberie. Ne pas employerer de robinet d'arrêt à étrier de 3/16 po (4,76 mm) ou de type à percérils réduisent le débit d'eau et s'obstruient plus facilement.

Raccordement à la canalisation d'eau

IMPORTANT : Si on met le réfrigerateur en marche avant que la canalisation d'eau ne soit raccordée, éteindre la machine à glaçons.

1. Débrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Couper l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider l'eau du tuyau.
3. Utiliser un robinet d'arrêt quart de tour ou équivalent alimenté par une canalisation d'alimentation domestique en cuivre ou en polyéthylene réticulé de 1/2 po.

REMARQUE : Pour que le réfrigerateur recoive un débit d'eau suffisant, on recommendé l'emploi d'une canalisation d'alimentation domestique en cuivre ou en polyethylene réticulé de 1/2 po minimum.

1. On est maintainant pré à connecter le tuyau en cuivre ou en polyethylene réticulé au robinet d'arrêt. Utiliser une canalisation en cuivre ou en polyethylene réticulé de 1/4 po (6,35 mm) de diamètre externe pour raccorder le robinet d'arrêt au réfrigerateur.

S'assurer d'avoir la longueur nécessaire pour une installation correcte. Il faut s'assurer que les deux extrémités du tube en cuivre sont bien coupées à angle droit.
■ Installer la bague et l'écrou à compression sur le tube en cuivre comme indiqué. (Le tuyau en polyethylene réticulé possède des viroles et écrous de compression déjà installés.) Insérer l'extrémité du tuyau aussi profondement que possible dans l'extrémité de sortie et à l'équerre. Visser l'écrou de compression sur l'extrémité de sortie du raccord à l'aide d'une clé à molette. Ne pas serrer excessivement.

1. Placer l'extrémité libre de la canalisation dans un contenant ou un évier et rétablier l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau soit limpide. Fermer le robinet d'arrêt de la canalisation d'eau.
   REMARQUE : Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour éviter tout mauvais fonctionnement évientuel du robinet.
2. Courber le tuyau de cuivre ou de polyethylene réticulé de façon à le raccarder à l'arrivée de la canalisation d'eau située à l'arrière de la caisse du réfrigerateur. Laisser une partie du tube en cuivre ou de polyethylene réticulé enroulée pour permettre de dégager le réfrigerateur de l'armoire ou du mur en cas de dépannage.

Raccordement au réfrigérateur

1. Debrancher le réfrigerateur ou déconnecter la source de courant électrique.
2. Retirer et jeter la courte piece en plastique noire de l'extremité du point d'entrée de la canalisation d'eau.
3. Enfilier l'écrou sur l'extrémité du tuyau. Serrer l'écrou manuellement. Ensuite, serrer deux tours de plus avec une clé. Ne pas serrer excessivement.

REMARQUE : Pour éviter les vibrations, veiller à ce que les tuyaux en cuivre ne soient pas en contact avec les parois laterales de la machine à glaçons ou d'autres composants à l'intérieur de la caisse.

1. Installer la bride de la canalisation d'alimentation en eau bien ajusté au titre de la canalisation pour réduire la pression sur le raccord.

2. Ouvrir le robinet d'arret.

3. Vérifier qu'il n'y a pas de fuites. Serrer tous les raccords (y compris les raccords du robinet) ou les écrous quiprésent des fuites.

4. Sur certains modèles, la machine à glaçons compte un filtré 6. à eau incorpore. Si les caractéristiques de l'eau requiennent un second filtré à eau, installer celui-ci dans la canalisation d'eau de 1/4 po (6,35 mm) à l'une ou l'autre des extremités de la canalisation. Se procurar un filtré à eau auprès de votre marchand d'appareils menagers.

Brancher l'appareil dans une prise à 3 alveoles reliée à la terre.

REMARQUE: Prévoir un début de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits. Prévoir un début de 3 jours pour le replissage complet du bac d'entreposeage.

Brancher le réfrigérateur

A VERTISSEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

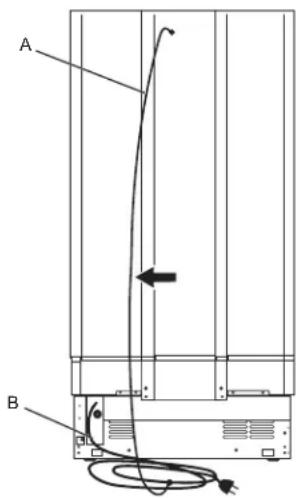

A. Extenseur
B. Cordon d'alimentation

1. Une extrémité de l'extenseur est reliée au cordon d'alimentation au moyen d'une pince.
2. Pendant l'assemblage, le cordon d'alimentation et son extenseur sont fixés et logés dans la partie inférieure gauche.
3. Pendant l'installation, retirer le cordon et son extesseur du logement.
4. Connecter l'extremité libre de l'extensor à la vis supérieure de la caisse.
5. Le cable électrique peutmaintenantetre supportesans se coincer dans les roues, sans tirer sur le cable electrolye et sans l'endommager,ce qui facilitetl'st installation de I'équipement dans l'espace encastré et le logement.

1. Rincer le système de distribution d'eau. Voir la section à la « Distributeurs d'eau et de glaçons »

Déplacement du réfrigérateur à son emplacement définitif

A VERTISSEMENT

Risque de basculement

La partie du haut du réfrigerateur est très lourde, de qui peut le faire basculer facilement lorsqu'il n'est pas complètement installé.

Garder les portes fermées avec du ruban jusqu'à la fin de l'installation du réfrigerateur.

Utiliser au moins deux personnes pour déplacer et installer le réfrigérateur.

Ne pas respecter cette instruction peut causeur un décès ou une blessure grave.

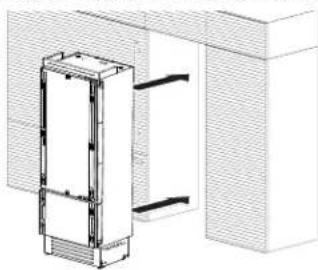

Installation encastree du refrigerateur a une seule porte

Pour une installation encastree, des profilés lateraux spéciaux sont installés entre le réfrigerateur et les armoires adjacentes.

Suivre ces étapes pour effectuer l'installation

Des cales de 2 po x 2 po x 1/4 po (x10) fixées au réfrigerateur à l'aide de 2 vis doivent être laissées sur l'appareil à chaque emplacement prévu pour les pieces de la « garniture de raccordement au profilé » (x10). Enlever la vis de chaque cale (x10) la plus proche de l'avant du réfrigerateur et utiliser ces vis pour fixer les pieces (x10) de la « garniture de raccordement au profil » à l'appareil. NE PAS TROP SERRER.

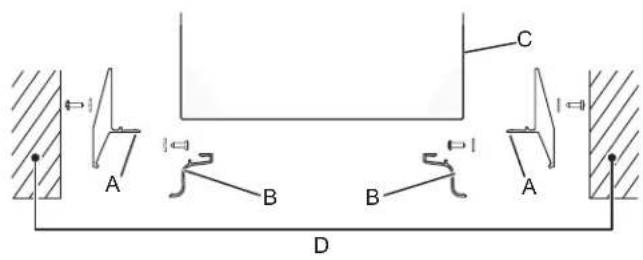

Montage des profilés lateraux :

A. Garniture de raccordement au profil
B. Couvercle de garniture de profilé
C. Appareil
D. Parois de l'armoire

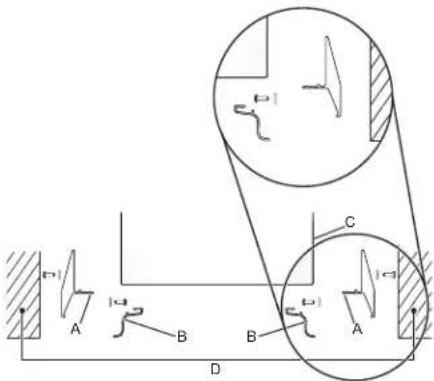

• Placer le réfrigerateur dans la structure d'installation.

Utiliser les vis (x10) fournies dans l'ensemble d'installation pour traverser les pieces de la garniture de raccordement au profilé (x10) attachées au réfrigerateur et fixer le réfrigerateur à la (D) « paroi de l'armoire »

A. Garniture de raccordement au profil
B. Couvercle de garniture de profilé
C. Appareil
D. Parois de l'armoire

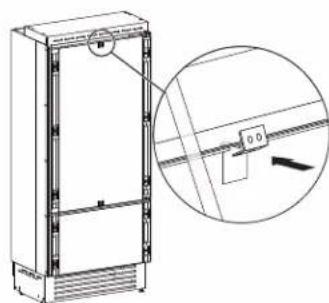

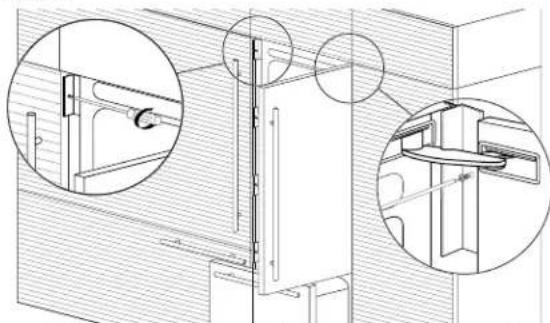

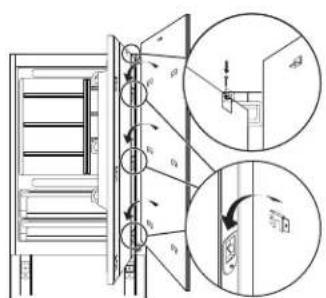

Montage des panneaux de portes du réfrigérateur

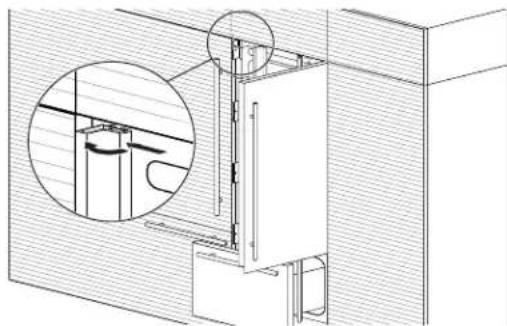

Fixation des panneaux de portes

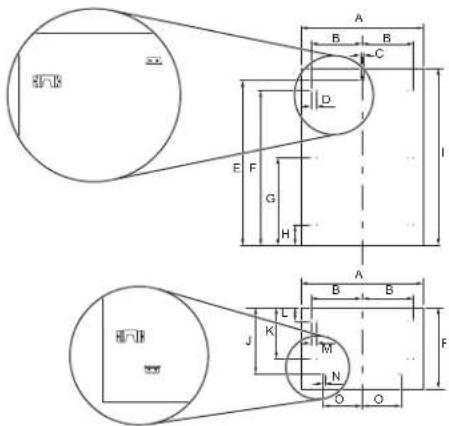

Position des trous :

A. 29 7/8 po (759 mm)
B. 137 / 16 po (342 mm)
C. 1 / 4 po (6,5 ~mm)
D. 15 / 16 po(34 ~mm)
E. 50 po (1270 mm)
F. 45^11 / 16 po (1160 mm)
G.25 7 / 8 po (657 mm)
H. 6^1 / 16 po (154 mm)

1. 543/16 po (1377 mm)
   J. 50 po (507,5 mm)
   K.15 1 / _16p o(382m m)
   L. 3^15 / 16 po (100 mm)
   M. 1^5 / 16 po (34 mm)
   N. 1/2 po (13 mm)
   O. 11 po (279,5 mm)
   P. 25 3 / 8 po (645 mm)

Dimensions des panneaux du tiroir à fond unique

Les panneaux peuvent avoir une épaisleur comprise entre 3/4 po (18 mm) et

1 1/8 po (28 mm).

Les panneaux de porte peuvent avoir un poids maximal de 19 kg (42 lb) et les panneaux de tiroirs un poids maximal de 9 kg (20 lb).

Le dépassement de ces poids peut entraîner l'annulation de la garantie pour tout problème d'entretien pouvant être attribué à des panneaux trop lourds.

Le mecanisme de charnière du réfrigerateur est considéré comme un « dégagement zéro ». Les largeurs de portes et de tiroirs indiquées ci-dessous supposent que la largeur minimale de l'espace est utilisée et qu'un jeu de 1/8 po (3,5 mm) est souhaite autour des pannaux. Modifier les dimensions du panneau en fonction des critères propres de conception, en tenant compte de la largeur de l'emplacement et du jeu. La distance minimale ne doit pas être inférieure à 1/16 po (1,5 mm).

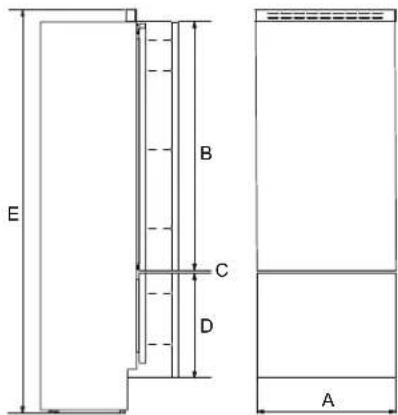

A. 29 7 / 8 po (759 mm)

D. 25 38 po (645 mm)

B. 54 3 / 16 po (1377 mm)

E.83 7/8 po (2131 mm)

C. 1 / 4 po (6 mm)

Panneau de porte :

Largeur: 29 / 8 po (759 mm)

Hauteur: 54 / 16 po (1377 mm)

Panneau de tiroir :

Largeur: 29 / 8 po (759 mm)

Hauteur: 25 / 8 po (645 mm)

Pour une plinthe d'une hauteur de 6 po (15 cm), la hauteur du panneau du tiroir inférieur sera de 22 po (56 cm).

Installation du panneau

Préparation des panneaux de porte

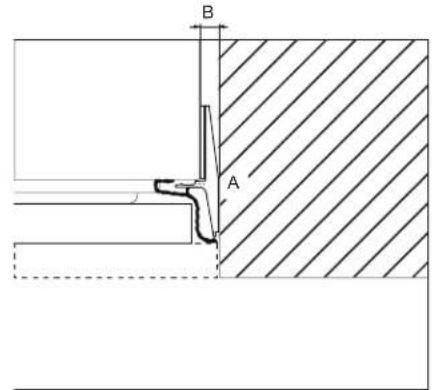

A. 30 po (762 mm)

A. Ensemble de connexion latérale
B. 1 / 2 po (13 mm)

Les dimensions des panneaux sont indiquées dans le tableau et les dessins des pages suivantes.

Conformément aux exigences d'alignement avec les autres structures de la cuisine, le panneau de la porte peut etre plus haut que le bord supérieur de la porte du refrigerateur, et le panneau du tiroir peut etre plus bas que le bord du tiroir.

Les panneaux doivent être montés à l'aide de supports spéciaux qui se fixent aux dispositifs réglibres prévus sur la porte et le tiroir et à l'aide de supports qui ancrent et reglent l'orientation vertical du panneau.

Les supports et les vis de fixation sont fournis avec le réfrigerateur et doivent être appliqués sur le panneau comme indiqué.

Suivre ces instructions :

Pour préparer les panneaux à être montés sur le réfrigerateur, suivre les étapes suivantes, en travaillant sur le dos du panneau.

Panneau de porte

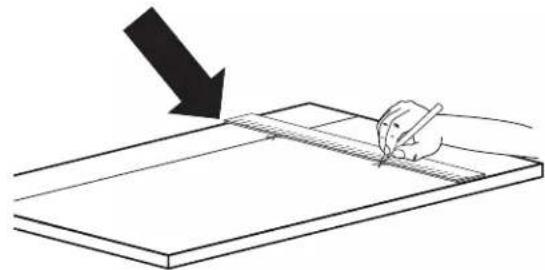

Tracer une ligne centrale verticale sur le panneau, de haut en bas.

En partant du bord inférieur du panneau, marquer la position des supports.

• Marquer le trou extérieur, puis le trou interieur.

Positionner les supports sur chaque série de marques pour s'assurer qu'ils sont alignés. Si on désit de percer de petits trouss pilotes pour les vis, s'assurer de ne pas traverser entièrement le panneau.

Visser les supports en place.

Panneau de tiroir

Pour préparer le panneau de tiroir, suivre les mêmes instructions que pour le panneau de porte, mais s'assurer que les mesures sont prises à partir du bord supérieur.

Les supports de réglage de la hauteur sont orientés dans les sens inverse.

Preparer la porte du réfrigerateur (et les tiroirs, le cas échéant) pour le montage du panneau en vissant les boulons à epaulement dans les récepteurs encastrés et les vis dans l'autre trou. S'assurer que l'extremité munie de la douille de la clé hexagonale soit visée dans la porte et non sur l'extremité visible. Visser suffisamment loin pour qu'il affleure la face de la porte du réfrigerateur afin de ne pas générer l'accrochage du panneau. Il faut les régler plus tard à partir de l'intérieur de la porte et du tiroir.

Fixation des poignées de la porte

REMARQUE : Les poignées devront être montées sur les panneaux avant que ces derniers soient installés sur le réfrigerateur.

Suivre ces instructions :

Percer deux troughs au dos des panneaux.
■ Selon le style du panneau, il peut être nécessaire de fraiser les très pour les têtes de vis.

Poignée de porte de style NOIR™

AVANT DE COMMENCER : La poignée et les pieces de montage de la poignée doivent être installées avant d'instituter le panneau personnelisé en bois. L'installation doit être effectuee par un ebeniste qualifié.

IMPORTANT :

Cet ensemble est concu pour etre utilise avec des panneaux personalisés en bois d'une epaisseur depo (18 mm) a 1/8 po (28 mm).
■ Afin d'éviter d'endommager la poignée, soulever les panneaux de porte et de tiroir par les bords.

OUTILS REQUIS : Rassemblier les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Ruban à mesurer
Crayon
Perceuse sans fil
Foret de 1/4 po
Foret de 11/32 po

Mecha emporte-piece de 3/4 po
Torx T30
Tournevis à douille de 11/32 po
Clé dynamométrique

PIECES FOURNIES AVEC LA POIGNEE :

Poignée - tiroir du concélateur
Vis de 1/4-20 X 0,791 po

Poignée - Les*
Ecrous hexagonaux no 8-32 X 0,124 po

Installation des poignées du réfrigerateur

IMPORTANT :

Vérifier les dimensions du panneau avant de percer des trous.
Pour connaître l'emplacement des troux et les exigences d'espacement pour le montage des poignées NOIR™, se reporter à l'illustration 1.

REMARQUE : L'illustration 1 représenté un panneau de congélateur côte à côte (gauche), un panneau de réfrigerateur avec portedouble (gauche), un panneau de réfrigerateur à ouverture vers la gauche avec congélateur en bas et un panneau de réfrigerateur/congélateur encastré. Inverser le positionnement des trous pour le panneau de porte opposé.

1. Marquer l'emplacement des trous comme indiqué à l'illustration 1.
2. Un dégagement est nécessaire au dos du panneau pour les accessoires de fixation de la poignée. Retourner le panneau pour en révêler l'arrière. À l'aide d'une mèche emporte-piece de 3/4 po, chambrer d'une profondeur de 9/32 po (7 mm) aux emplacements de trous du haut et du bas, comme indiqué à l'illustration 2 - détaill X.
3. Percer des trous de 5/16 po (8,2 mm) aux emplacements du haut et du bas, comme indiqué à l'illustration 2 - détaill X.
4. À l'aide d'une mèche emporte-piece de 3/4 po, chambrer d'une profondeur de 7/16 po (11,2 mm) aux trois emplacements de trous du milieu, comme indiqué à l'illustration 2 - détaill Y.
5. Percer des trous de 1/4 po (6,2 mm) aux trois emplacements du milieu, comme indiqué à l'illustration 2 - détaill Y.

REMARQUE: Vérifier la profondeur des trous en plaçant temporairement les accessoires de fixation dans les trous.

1. Placer la poignée sur le côte avant du panneau. À l'aide d'un tournevis Torx T30, fixer la poignée au panneau en serrant les deux vis de 1/4 po à chaque bout de la poignée. Le couple de serrage recommendé pour les vis est de 28 lb-po. Serrer trois écrous no 8-32 aux trois emplacements du centre. Les écrous devraient arriver en affleurement.

REMARQUE: Ne pas serrer excessivement. Ne pas utiliser de tournevis à percussion.

1. Si le réfrigerateur possède deux portes ou des portes côte à côte, repêter les étapes 1 à 6 pour installer l'autre poignée.

Illustration 1 - Porte du réfrigerateur/congélateur

A. Panneau de porte

G. 1^13 / 16 po (46 mm)

B. Poignée NOIR

H. 5^5 / 8 po (142 mm)

C. Surface inférieure du panneau de porte

I.38 1 / 8 po (968 mm) J.28 5 / 18 po (726 mm)

D. 1 vis 1 / 4 - 20 × 0,791 po

K. 19 po (241 mm)

E. 3 écrous hexagonaux no 8-32 x 0.124 po

L. 9^1 / 2p o(241m m)

F. 1 vis 1/4-20 x 0,791 po

Illustration 2 -Vue transversale

A. 2X les détails de référence X

B. 3X les détails de reference

Detail X

Étape 2 Étape 3

A. Dos du panneau
B. 3 / 4 po (19,05 mm)
C. 3 / 4 po (19,05 mm)
D. 1 / 4 po(7 ~mm)

A. 5 / 16 po (8,3mm)
B. 3 / 4 po (19,05 mm)
C. 3 / 4 po (19,05 mm)
D. 1 / 4 po (7 mm)

Détail Y

Étape 4 Étape 5

A. Dos du panneau
B. 3 / 4 po (19,05 mm)
C. 3 / 4 po (19,05 mm)
D. 7 / 16 po(11,2 ~mm)

A. 1 / 4 po (6,2mm)
B. 3 / 4 po (19.05 mm)
C. 3 / 4 po(19,05 ~mm)
D. 7 / 16 po(11,2 ~mm)

Installation de la poignée du tiroir du concélateur IMPORTANT:

Vérifier les dimensions du panneau avant de pincer des trous.
Vérifier que les trous sont positionnés au centre avant de pincer les trous.

1. Un dégagement est nécessaire au dos du panneau pour les accessoires de fixation de la poignée. Retourner le panneau pour en révêler l'arrière. À l'aide d'une meche emporte-piece de 3/4 po, chambrer d'une profondeur de 9/32 po (7 mm) aux emplacements de trous de gauche et de droite, comme indiqué à l'illustration 4 - détaill X.
2. Percer des trous de 5/16 po (8,2 mm) aux emplacements de gauche et de droite, comme indiqué à l'illustration 4 - détaill X.
3. À l'aide d'une mèche emporte-piece de 3/4 po, chambrer d'une profondeur de 7/16 po (11,2 mm) aux trois emplacements de trough du milieu, comme indiqué à l'illustration 4 - détaill Y.
4. Percer des trous de 1/4 po (6,2 mm) aux trois emplacements du milieu, comme indiqué à l'illustration 4 - détaill Y.

REMARQUE: Vérifier la profondeur des trous en plaçant temporairement les accessoires de fixation dans les trous.

1. Placer la poignée sur le côte avant du panneau. À l'aide d'un tournevis Torx T30, fixer la poignée au panneau en serrant les deux vis de 1/4 po à chaque bout de la poignée. Couple de serrage de vis recommendé : 28 lb/po (193 kPa). Fixer trois écrous no 8-32 aux trois emplacements du milieu. Les écrous devraient arriver en affleurement.

REMARQUE: Ne pas serrer excessivement. Ne pas utiliser de tournevis à percussion.

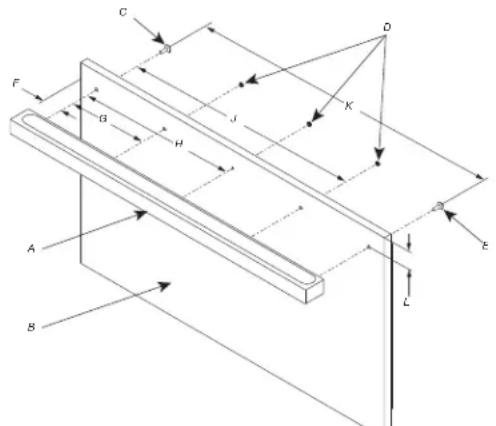

Illustration 3 - Tiroir du congelateur

A. Poignée NOIR

G. 7^11 / 16 po (170 mm)

B. Panneau de porte

H.13 3 / 8 po (340 mm)

C. 1 vis 1 / 4 - 20 × 0.791 po

I.20 1/8 po (511 mm)

D. 3 écrous hexagonaux no 8-32 x 0,124 po

J.26 19/15 po (681 mm)

32x0,124po

K. 2 po (51 mm)

E. 1 vis 1/4-20 x 0,791 po

F. 1^5 / 8p o (41 mm)

A. 3X les détails de référence Y

B. 2X les détails de reference X

Détail X

Étape 2 Étape 3

A. Dos du panneau
B. 3 / 4 po (19,05 mm)
C. 3 / 4 po (19,05 mm)
D. 1 / 4 po(7 ~mm)

A. 3 / 4 po (19,05 mm)
B. 3 / 4 po (19.05 mm)
C. 5 / 16 po(8,3 ~mm)
D. 1 / 4 po (7 mm)

Détail Y

Étape 4 Étape 5

A. Dos du panneau
B. 3 / 4 po (19,05 mm)
C. 3 / 4 po (19,05 mm)
D. 7 / 16 po(11,2 ~mm)

A. 3 / 4 po (19,05mm)
B. 3 / 4 po (19,05mm)
C. 1 / 4 po (6,2mm)
D. 7 / 16 po(11,2 ~mm)

Poignée de porte de style RISE™

AVANT DE COMMENCER : La poignée et les pieces de montage de la poignée doivent être installées avant d'installer le panneau personnelisé en bois. L'installation doit être effectuee par un ebeniste qualifié.

IMPORTANT:

Cet ensemble est concu pour etre utilise avec des panneaux personalises en bois d'une epaisieur de 3/4 po (18 mm) a/4 po (28 mm).
Afin d'éviter d'endommager la poignée, soulever les panneaux de porte et de tiroir par les bords.

OUTILS REQUIS : Rassemblier les outils et pièces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Ruban à mesurer
Crayon
Perceuse sans fil
Foret de 1/4 po
Foret de 11/32 po

Méche emporte-piece de 3/4 po
Torx T30
Tournevis à douille de 11/32 po
Clé dynamométrique

PIECES FOURNIES AVEC LA POIGNEE :

■ Poignée - tiroir du congelateur

■ Poignée - Les*

Vis de 1/4-20 X 1,5 po

Installation des poignées du réfrigerateur

IMPORTANT:

Vérifier les dimensions du panneau avant de pincer des trous.
Pour connaître l'emplacement des trous et les exigences d'espacement pour le montage des poignées RISE™, se reporter à l'illustration 1.

REMARQUE : L'illustration 5 représenté un panneau de congélateur côte à côte (gauche), un panneau de réfrigerateur avec portedouble (gauche), un panneau de réfrigerateur à ouverture vers la gauche avec congélateur en bas et un panneau de réfrigerateur/congélateur encastré. Inverser le positionnement des trous pour le panneau de porte opposé.

1. Un dégagement est nécessaire au dos du panneau pour les accessoires de fixation de la poignée. Retourner le panneau pour en révérer l'arrière. À l'aide d'une mèche emporte-piece de 3/4 po, chambrer d'une profondeur de 1/4 po (7 mm) aux emplacements de trous du haut et du bas, comme indiqué à l'illustration 6 - détaill X.
2. Percer un trou de 5/16 po (8,3 mm) aux emplacements du haut et du bas, comme indiqué à l'illustration 6 - détaill X. REMARQUE: Vérifier la profondeur des trous en plaçant temporairement les accessoires de fixation dans les trous.
3. Placer la poignée sur le côte avant du panneau. À l'aide d'un tournevis Torx T30, fixer la poignée au panneau en serrant les deux vis de 1/4 po à chaque bout de la poignée. Couple de serrage de vis recommandé : 28 lb/po (193 kPa).

REMARQUE: Ne pas serrer excessivement. Ne pas utiliser de tournevis à percussion.

1. Si le réfrigerateur possède deux portes ou des portes côte à côte, repêter les étapes 1 à 3 pour installer l'autre poignée.

Illustration 5 - Porte du réfrigerateur/congélateur

A. Poignée RISETM

E. 1 vis 1 / 4 - 20 × 1,5 po

B. Panneau de porte

F. 1^13 / 16 po (46 mm)

C. Surface supérieure du panneau de porte

G. 5^11 / _16po (144 mm)

H.37 7/8 po (963 mm)

D. 1 vis 1 / 4 - 20 × 1,5 po

A. 2X les détails de reference X

Détail X

Étape 2 Étape 3

A. Dos du panneau
B. 3 / 4 po (19,05 mm)
C. 3 / 4 po(19,05 ~mm)
D. 1 / 4 po(7 ~mm)

A. 3 / 4 po (19,05 mm)
B. 5/16 po(8,3 mm)
C. 3 / 4 po(19,05 ~mm)
D. 1 / 4 po(7 ~mm)

Installation de la poignée du tiroir du concélateur IMPORTANT :

Vérifier les dimensions du panneau avant de percer des trous.
Vérifier que les trous sont positionnés au centre avant de pincer les trous.

1. Un dégagement est nécessaire au dos du panneau pour les accessoires de fixation de la poignée. Retourner le panneau pour en révêler l'arrière. À l'aide d'une meche emporte-piece de 3/4 po, chambrer d'une profondeur de 1/4 po (7 mm) aux emplacements de trous de gauche et de droite, comme indiqué à l'illustration 8 - détaill X.
2. Percer des trous de 5/16 po (8,3 mm) aux emplacements de gauche et de droite, comme indiqué à l'illustration 8 - détaill X.
3. Placer la poignée sur le côte avant du panneau. À l'aide d'un tournevis Torx T30, fixer la poignée au panneau en serrant les deux vis de 1/4 po à chaque bout de la poignée. Couple de serrage de vis recommandé : 28 lb/po (193 kPa).

REMARQUE: Ne pas serrer excessivement. Ne pas

utiliser de tournevis à percussion.

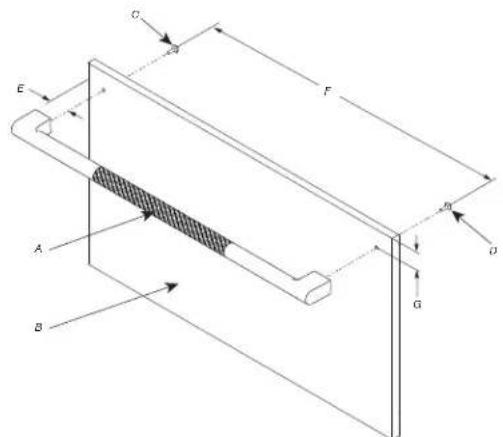

Illustration 7 - Tiroir du concélateur

A. Poignée RISE™

E. 1^11 / 16 po (43 mm)

B. Panneau de tiroir

F. 26 5 / 8 po (676 mm)

C. 1 vis 1 / 4 - 20 × 1,5 po

G.2 po (51 mm)

D. 1 vis 1 / 4 - 20 × 1,5 po

Illustration 8 - Vue transversale

A. 2X les détails de reference

X

Détail X

Étape 2 Étape 3

A. Dos du panneau
A. 3 / 4 po (19,05 mm)
B. 3 / 4 po (19,05 mm)
B. 3 / 4 po (19,05 mm)
C. 3 / 4 po (19,05 mm)
C. 1 / 4 po (7 mm)
D. 1 / 4 po(7 ~mm)
D. 5 / 16 po(8,3 ~mm)

• Placer la poignée au-dessus des trous et insérer les vis à travers la rondelle, le panneau, le support et dans les récepteurs filetés de la poignée.
• Placer fermement, mais ne pas trop serrer, car la poignée ou le panneau pourrait être endommages.

Installation des poignées de porte et de tiroir Suivre les étapes ci-dessous pour installer les poignées sur les portes et les tiroirs :

Insérer les extrémités de la poignée sur les supports déjà installés sur la porte et le tiroir.

Serrer les vis à tête hexagonale sur la poignée.

IMPORTANT: Les vis doivent être serrées à l'aide d'une clé ou d'une douille hexagonale de 1/8 po (2,5 mm).

Fixation des panneaux de porte et du tiroir inférieur

REMARQUE : Une fois tous les supports et les poignées fixés aux panneaux, commencer l'installation du tiroir inférieur.

Suivre ces instructions :

Ne pas serrer complètement la vis sur le récepteur.

• Placer le panneau du tiroir inférieur en commencerant par les boulons d'ajustement en bas.

Il est maintainant possible d'aligner en hauteur les panneaux avec les armoires adjacentes à l'aide des boulons d'alignement inférieurs et des supports, en serrant ou en desserrant les vis pour lesmettre en position selon les besoin. Sans serrer complètement la vis, déplacer manuellement le panneau lateralement pour l'aligner sur les autres panneaux de l'appareil ou sur d'autres structures adjacentes.

Régler les boulons de réglage inférieurs à l'aide du contre-écrou une fois que l'alignement de la hauteur est satisfaisant.

■ Alignment de la profondeur : en travaillant de l'intérieur du tiroir, après avoir soulevé le joint magnétique ou tourné la plaque de recouvrement si nécessaire, ajuster la position du panneau dans la direction Z en ajustant les boulons à épaulement et les vis de réglage avec la clé hexagonale de 4 mm en konjection les uns avec les autres pour finalément verrouiller chaque position de montage en place.

Fixer le panneau aux dispositifs de fixation en commencerant par les supports d'alignement supérieur.

• À ce stade, l'alignement entre le panneau et les armoires adjacentes peut être effectué à l'aide des supports d'alignement et des petits supports.

• Alignment vertical : serrer ou desserrer la vis dans les supports pour élever ou abaisser le panneau.

• Alignment de la profondeur : en travaillant de l'intérieur de la porte, après avoir soulevé le joint magnétique du côte de la poignée et fait tourner les couvercles en plastique du côte des charnières, régler la position du panneau dans la direction Z en ajustant les boulons à épaulement et les vis sans tête à l'aide de la clé hexagonale de 4 mm, en konjction les uns avec les autres, pour finalement verruiller chaque position de montage en place.

REMARQUE : Une fois le panneau avant ajusté, vérifier que le joint a été repositionné correctement afin de garantir que la porte/le tiroir se ferme correctement et d'éviter les erreurs de fonctionnement de l'appareil.

Pour assurer une bonne ventilation de votre réfrigerateur, prévoir un espace de 5 mm derrière le réfrigerateur afin d'éviter toute surchauffe.
Avant de déplacer le réfrigerateur, vérifier que les pieds sont relevants (aucun contact avec le plancher) et que le réfrigerateur repose sur ses roulettes afin d'éviter d'endommager le plancher.
Fixer les brides antibasculement (voir page 8).

Fixer les supports de montage de la grille supérieure et la grille supérieure.

Insérer un bord de chaque (B) « couvercle de garniture de profilé » dans chacune des (A) « garnitures de connexion de profilé » et pousser fermement jusqu'à entendre un « cliç » Voir l'image en haut à gauche de la page 13.

Profondeur maximale de l'armoire au-dessus d'un réfrigerateur « encastré » avec un seul panneau de porte

Il est possible de conceiveoir un panneau qui sera le même pour la structure où le réfrigerateur sera place et l'armoire au-dessus de la même structure.

Dans cette situation, la profondeur totale de l'armoire sans la porte (au-dessus du réfrigerateur) ne doit pas dépasser la profondeur totale du réfrigerateur lui-même.

A. 17 / 8 po (47 mm) + épaisseur du panneau avant
B. 23 po (585 mm)
C. 25 % po (650 mm)

Cela permettra au panneau fixé à la porte du réfrigerateur des ouvrir correctement sans interférence pendant sa rotation jusqu'à 105^ .

Mise à niveau

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et in l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

IMPORTANT : Les quatre roulettes doivent toucher le plancher pour supporter et stabiliser le poids total du réfrigerateur. Les roulettes ne sont utilisées que pour le déplacement du réfrigerateur, et non pas pour un soutien permanent.

Aprés avoir déplaced le réfrigerateur jusqu'à sa position de servicebloquées et le condenseur doit être nettoyé régulierement.
finale:

1. Utiliser un tournevis à douille de 11/16 po (17 mm) pour faire tournier les boulons de réglage de l'aplomb dans le sens horaire ou antihoraire et ajuster les pieds sur le plancher (voir illustration). Les roulettes ne doivent plus être en contact avec le plancher.

1. Ajuster les pieds de réglage de l'aplomb et étabir l'aplomb du réfrigerateur de gauche à droite et d'avant à arrrière de façon à ce qu'il soit d'aplomb et aligné avec les armoires.
2. Poursuivre l'ajustement des pieds de nivellement jusqu'à ce que le sommet du réfrigerateur soit en contact avec le bas du soffite massif ou le bas des planches antibasculement (si l'on en utilise). Ne pas écraser le couvercle du compresseur.

IMPORTANT : Ajuster par petits à-coupes pour éviter d'endommager la garniture de l'armoire et cause des problèmes d'alignement de la porte ou d'insertion de la grille supérieure.

Installation de la grille de la base

La grille assure la ventilation et est placée à l'avant, dans la partie inférieure du réfrigérateur.

S'il y a un garde-pieds, il doit être concu pour maintainir un débit d'air satisfaistant, comme décrit dans le dessin ci-dessous.

A	\( {27}^{15}/{16} \) po (710 mm)
B	> 4 po (100 mm)
C	3/8 po (10 mm)

La surface totale est égale à la moitié de la surface du garde-pieds, de sorte que les troughs peuvent être de n'importe qu'elle taille et de n'importe qu'elle forme.

Pour obtenir une meilleure circulation d'air, il est conseilé de retarder la grille avant du réfrigerateur.

La grille est fixée au réfrigerateur à l'aide de plaques magnétiques, ce qui permet au client de la retiretir et de la nettoyer régulièrement.

REMARQUE : L'entrée et la sortie d'air ne doivent pas etre lebloquées et le condenseur doit être nettoyé régulierement.

A. 4 po (100 ~mm)

Achever l'installation

1. Retirer l'etiquette une fois l'installation terminée.

A. Étiquette
B. Porte

1. Tourner le robinet de la canalisation d'eau à la position « Ouverte ».

2. Tourner le commutateur du réfrigerateur à la position ON (marche). Voir la section « Interrupteur d'alimentation marche/ arrêt » dans le Guide d'utilisation et d'entretien pour plus d'instructions. Attendre quelques minutes. Vérifier les raccords de la canalisation d'eau pour confirmer l'absence de fuites.

3. Retirer les boites, composants et materiaux d'emballage de l'intérieur du réfrigerateur. Voir la section « Nettoyage » dans le Guide d'utilisation et d'entretien pour les instructions. Œter la pellicule et le carton de la grille et des portes ou du chassin de la porte, selon le modele.

4. Installer les tablettes et balconnets dans les compartments de réfrigération et de congélation.
5. Les commandes sont préregles à l'usine au réglage moyen. S'assurer que le compresseur fonctionne bien et que tous les tiemoins sont en bon état de marche.
6. Purger le circuit d'eau avant l'utilisation. Voir la section « Préparation du circuit d'eau »

CHARACTERISTIQUES DU RÉFRIGÉRATEUR

Utilisation du réfrigérateur

Utilisation du réfrigerateur avec commandes électroniques

Cet apparéil est muni d'une commande de température électronique facile à utiliser et à la fine pointe de la technologie sur le panneau avant de la porte du réfrigerateur.

Date

L'écran affiche la date au format (jour:mois: année).

En touchant l'écran, il est possible de modifier les paramètres.

Durée

L'écran affiche les heures et les minutes au format hh:mm.

Cette fonction permet de selectionner l'affichage à 12 heures ou à 24 heures.

Degres Celsius ou Fahrenheit

Cette fonction permet d'afficher la température en degrés centigrades ou Fahrenheit. Normalement, le réfrigerateur est réglé pour afficher en degrés centigrades.

Langue

Pour régler la langue du réfrigerateur, il suffit d'appuyer sur la touche de réglage de l'écran.

Réinitialiser

Il donne la possibilité de réinitialiser les paramétres de base définis en usine, en annulant tous les changements qui ont été effectuels depuis ce point.

Mode de démonstration

Il est possible de simuler le fonctionnement du réfrigerateur, pour la presentation en salle d'exposition ou pour les foires.

La fonction Demo Mode (mode de démonstration) fonctionne lorsque les compartments sont à la température programmes.

Maintenance

Les apparèils nécessitent, pour un bon fonctionnement, que la grille de ventilation, le filtré et le condenseur soient nettoyés. Le réglage par défaut de l'appareil est « Warning disabled » (Avertissement désactivé).

Réparation

La fonction de réparation est réservée à l'assistance.

Infos système

La fonction nfo System (infos système) affiche les données des produits, par exemple le code du logiciel, le numero de série et les codes d'usine du réfrigerateur.

Distributeurs d'eau et de glaçons

Suivre les instructions pour assurer la sécurité hygienique de l'eau distribuée.

Lors de la première utilisation du réfrigerateur et à chaque remplacement du filtré, il est recommendé de laisser couler l'eau dans le circuit à l'aide d'un « Nettoyage manuel » et de jeter la glace produit au cours des 24 premières heures.
Si le distributeur d'eau n'a pas ete utilisé pendant plus de 4 à 5 jours, il est recommandede nettoyer le circuit et de laisser couler le premier litre d'eau.
■ Repositionner le distributeur d'eau amovible (s'il y en a un) en veillant à ce que vos mains soient hygieniquement propres.
Nettoyer régulierement le bac à glaçons en utilisant uniquement de l'eau potable.
Le cadre doit être changé lorsqu'il est indiqué sur le tableau de commande ou lorsque le distributeur d'eau/de glaçons n'a pas été utilisé pendant plus de 30 jours.
Lors de chaque remplacement de filtré, désinfecter le système de distribution de glaçons et d'eau à l'aide d'un désinfectant de qualité alimentaire (avec de l'hypochlorite de sodium), qui ne modifie pas les caractéristiques des materiaux. Rincer le circuit avec au moins 2 litres d'eau avant utilisation.
Utiliser uniquement les pieces détaches fournies par le fabricant pour remplaner des composants du distributeur d'eau et de glaçons.
Toute intervention sur le réfrigerateur doit être effectuee par un technicien qualifie ou par le service après-vente.
Nettoyer les contenants d'eau s'ils n'ont pas eteutiliseds pendant 48 heures; vidanger le systeme d'eau raccorde a l'alimentation en eau si de I'eau n'a pas ete distribuée pendant 5 jours.
Si le réfrigerateur reste vide pendant de longues périodes, l'eteindre, le dégivrer, le nettoyer, le sécher et laisser la porte ouverte pour éviter le développement de moisissures à l'intérieur de l'appareil.

Machine à glaçons

REMARQUE :

Si les glaçons ne sont pas utilisés féquèment, il est conseillé de vider le bac à glaçons une fois tous les 8 à 10 jours. Il est normal que certains glaçons se collent les uns a autres. Si les glaçons ne sont pas utilisés féquèment, les cubes les plus anciens peuvent devenir opaques, avoir un goût étrange et devenir plus petits.
La machine à glaçons se désactive automatiquement si la fonction Vacation (vacances) est activée. Lorsque la machine à glaçons est mise en marche pour la première fois, il est recommandé de jeter le premier bac de glaçons plein.
Si l'appareil a ete eint pendant un mois ou plus, il est recommanded effectuer un programme de nettoyage de I'eau et du filtrre.

IMPORTANT : La machine à glaçons continuae de fonctionner même si le bac à glaçons n'est pas en place.

Pour activer la machine à gacons après l'installation de l'appareil, toucher l'icone de fonction, puis l'icone de la machine à gacons dans les fonctions.
- Prévoir un début de 24 heures pour la production du premier lot de glaçons.
La production est de 10 cubes par cycle et environ 10 cycles en 24 heures.
Le rendement dépend de la température régée dans le congélateur, de la température ambiente et de la fréquence d'ouverture de la porte.
Si le réfrigerateur fonctionne sans être raccordé à une alimentation en eau, s'assurer que la machine à glaçons est désactivée.
La machine à glaçons produit des glaçons jusqu'à ce que le bac à glaçons soit plein et s'arrête automatiquement lorsque le niveau maximum est atteint.

La fonction Superlce (acceleration) permet d'augmenter la quantite de glacons produits en 24 heures, tandis que la fonction Set Cube Size (taille des glacons) permet de selectionner la taille des glacons produits.
Le bac à glaçons doit être nettoyé de temps en temps avec de l'eau chaude pour éviter les odeurs. S'assurer d'éteindre la machine à glaçons avant de vider le bac. Rincer et secher.
Vérifier que le contenu du congélateur ne contient pas d'aliments avariés ou périmés. Tous les alimentents odorants doivent être soigneusement emballés ou conservés dans des recipients hermetiques afin d'éviter l'accumulation d'odeurs.

Bruits de fonctionnement

■ Grognement : le réfrigerateur fonctionne. Le ventilateur du système de recyclage de l'air fonctionne.
■ Bruits de bulles, de bourdonnement ou de gargouillagement : le réfrigérant circule dans les tubes.
Clic: le moteur s'allume ou s'eteint. L'électrovanne sur le raccordement d'eau s'ouvre/se ferme.
■ Grondement : les glaçons tombent dans le bac à glaçons.

IMPORTANT : Ne pas placer de bouteilles ou d'aliments à refroidirrapidement dans le bac à glaçons. La machine à glaçons peut sebloquer et être endommagée.
