W10663564 - Réfrigérateur JENN-AIR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Réfrigérateur
Dimensions (L x P x H)	Non spécifié
Capacité totale	Non spécifié
Classe énergétique	Non spécifié
Système de refroidissement	Non spécifié
Fonctionnalités supplémentaires	Non spécifié
Utilisation	Réfrigération des aliments et boissons
Maintenance	Nettoyage régulier des surfaces intérieures et extérieures
Réparation	Consulter un technicien agréé pour les réparations
Sécurité	Ne pas bloquer les ventilations, respecter les instructions d'utilisation
Informations générales	Vérifier les dimensions et la capacité avant l'achat

FOIRE AUX QUESTIONS - W10663564 JENN-AIR

Comment régler la température de mon réfrigérateur JennAir W10663564 ?

Pour régler la température, appuyez sur le bouton 'Température' sur le panneau de contrôle. Utilisez les flèches pour ajuster la température souhaitée. La température idéale pour le réfrigérateur est de 4 °C.

Mon réfrigérateur fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal. Les bruits peuvent provenir du compresseur, du ventilateur ou du débit de l'eau. Si le bruit est excessif ou inhabituel, vérifiez que le réfrigérateur est nivelé et qu'il n'y a pas d'objets à l'intérieur qui vibrent.

Comment dégivrer mon réfrigérateur JennAir W10663564 ?

Pour dégivrer votre réfrigérateur, débranchez-le et laissez la porte ouverte. Placez des serviettes en dessous pour absorber l'eau. Ne pas utiliser d'objets pointus pour enlever la glace.

Les lumières de mon réfrigérateur ne s'allument pas, que faire ?

Vérifiez d'abord si le réfrigérateur est bien branché et si le disjoncteur n'a pas sauté. Si tout est en ordre, essayez de remplacer l'ampoule. Consultez le manuel pour connaître le type d'ampoule à utiliser.

Comment nettoyer les filtres à eau de mon réfrigérateur ?

Pour nettoyer le filtre à eau, retirez-le du réfrigérateur et rincez-le sous l'eau froide pendant quelques minutes. Assurez-vous de le remplacer tous les 6 mois ou selon les recommandations du fabricant.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez que la température est correctement réglée et que les ventilateurs fonctionnent. Assurez-vous également que les joints de porte sont en bon état et que rien ne bloque la circulation de l'air à l'intérieur.

Comment réinitialiser mon réfrigérateur JennAir W10663564 ?

Pour réinitialiser votre réfrigérateur, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes temporaires.

Que faire si l'eau s'accumule à l'intérieur du réfrigérateur ?

Vérifiez que le drain d'évacuation n'est pas obstrué. Si le drain est bouché, nettoyez-le avec de l'eau chaude. Vérifiez également si les aliments ne bloquent pas le ventilateur ou le système de drainage.

Comment savoir si le compresseur fonctionne correctement ?

Écoutez le compresseur; il doit faire un léger bruit de fonctionnement. Si vous n'entendez aucun bruit ou si le compresseur chauffe beaucoup, il peut nécessiter une attention professionnelle.

MODE D'EMPLOI W10663564 JENN-AIR

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Introduction TABLE des matières

Sécurité 29

Enregistrement 30

Enregistrement de votre produit...30

Identification du produit 30

Préparation du SITE

Avant l'installation 31

Outils et pièces nécessaires....31

Outils et pièces fournies....31

Pièces fournies avec le réfrigérateur..... 32

Exigences d'installation....33

Planification de l'installation....33

Exigences d'ouverture....33

Options d'installation de l'armoire

et du panneau 33

Dimensions de l'ouverture à découper

dans l'armoire... 34

Exigences de circulation d'air 34

Dimensions du panneau....35

Panneau antibasculement secondaire..... 36

Installation

Installation du support de grille....37

Installation du séparateur d'air en mousse... 38

Installation du panneau de grille.... 39

Marquer les emplacements du support

supérieur pour panneau de porte....40

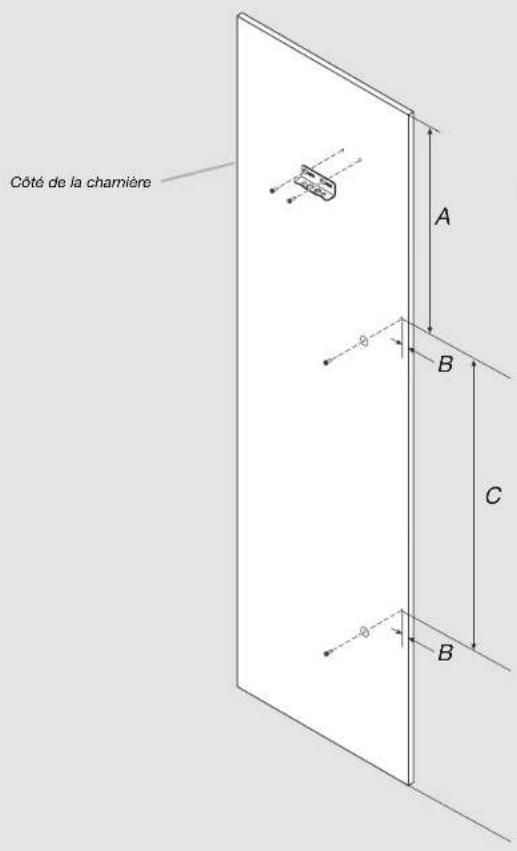

Installation des supports supérieurs et

des rondelles à épaulement du panneau..... 41

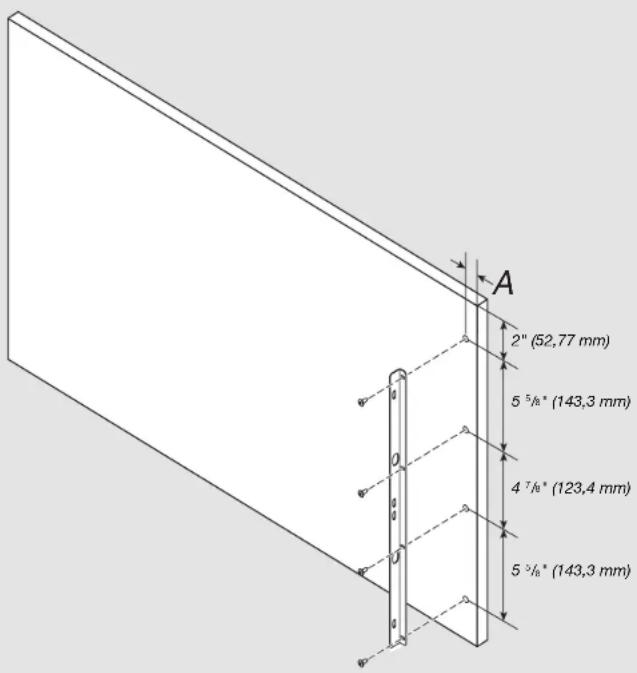

Installation des supports du congélateur.....42

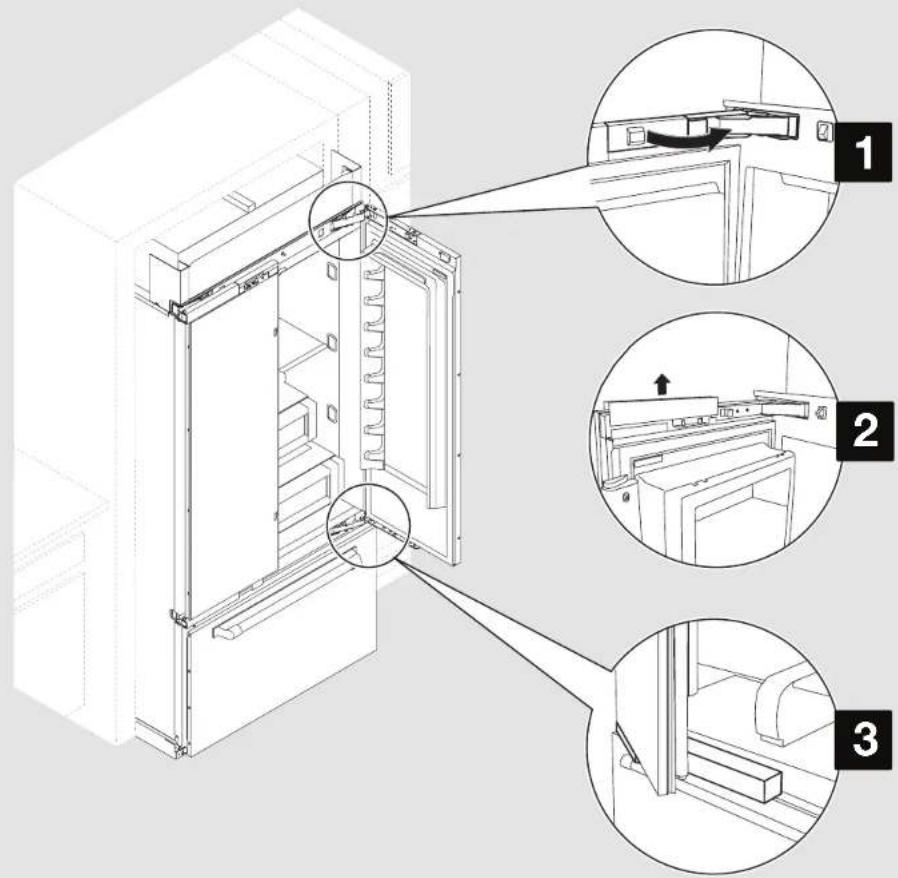

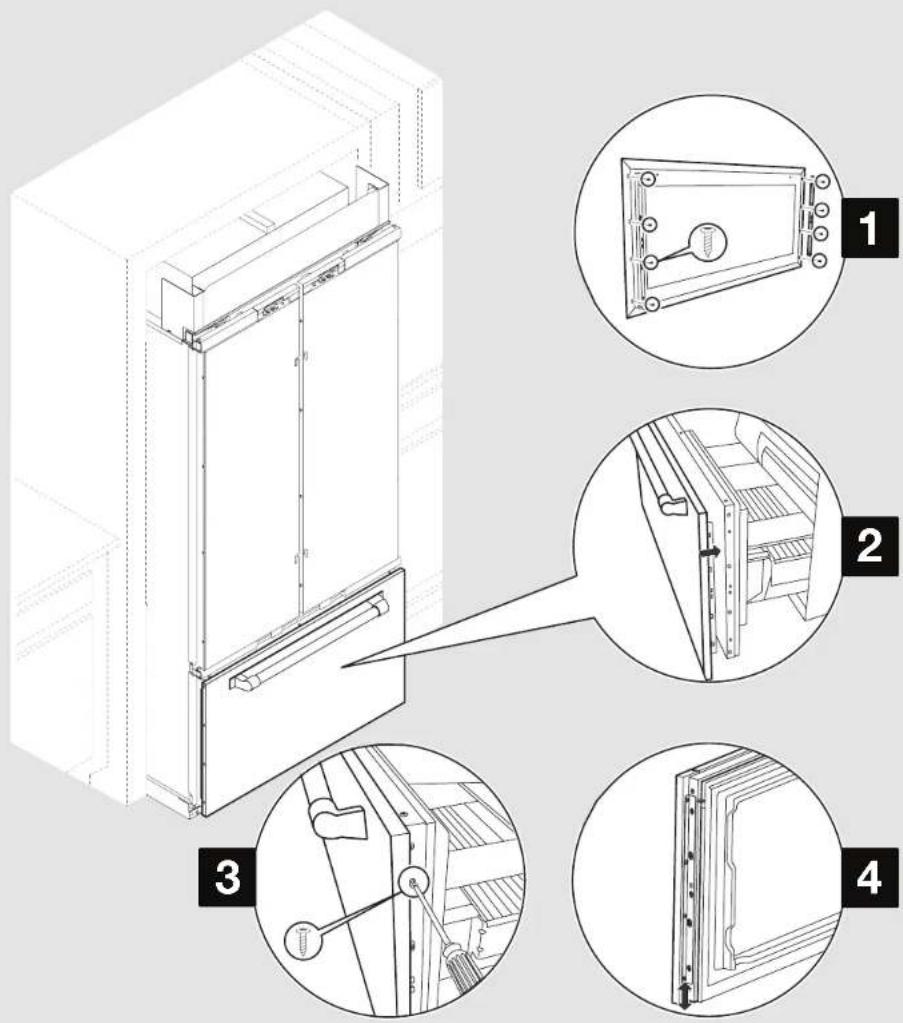

Installation du panneau du congélateur..... 43

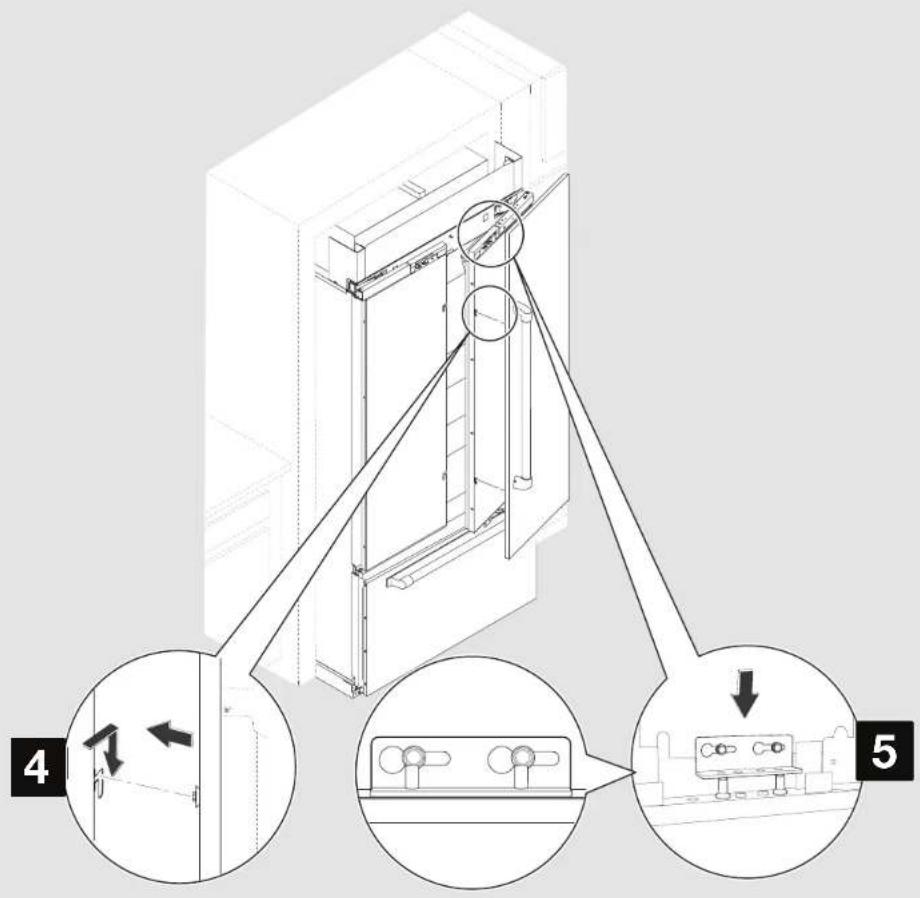

Installation des panneaux de porte....44

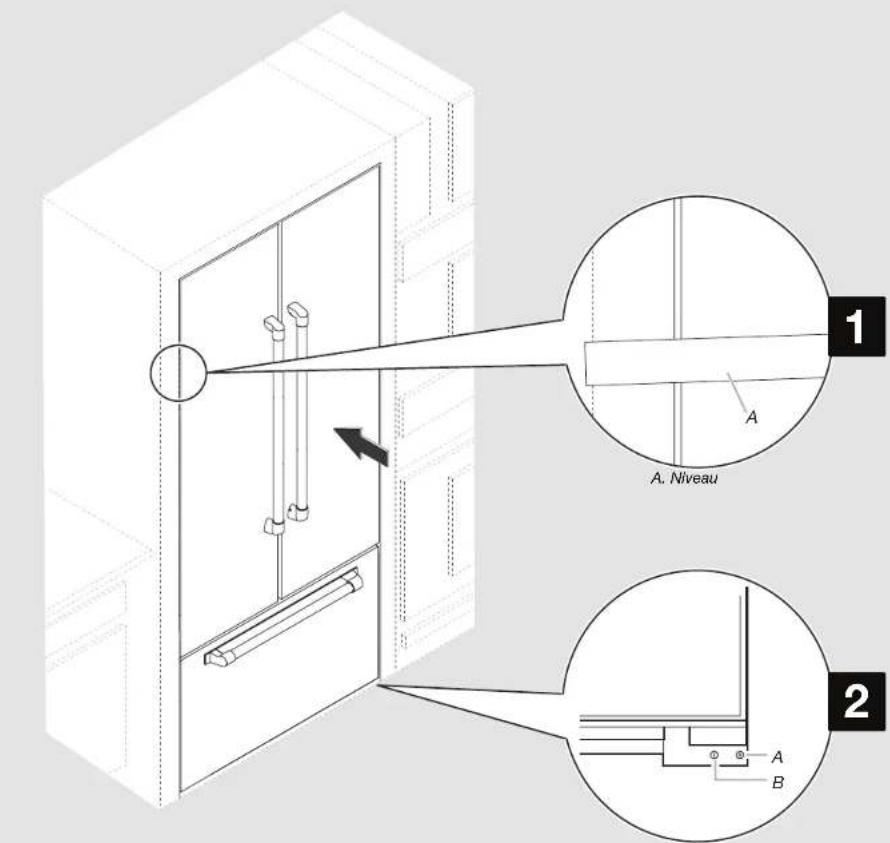

Déplacement du réfrigérateur

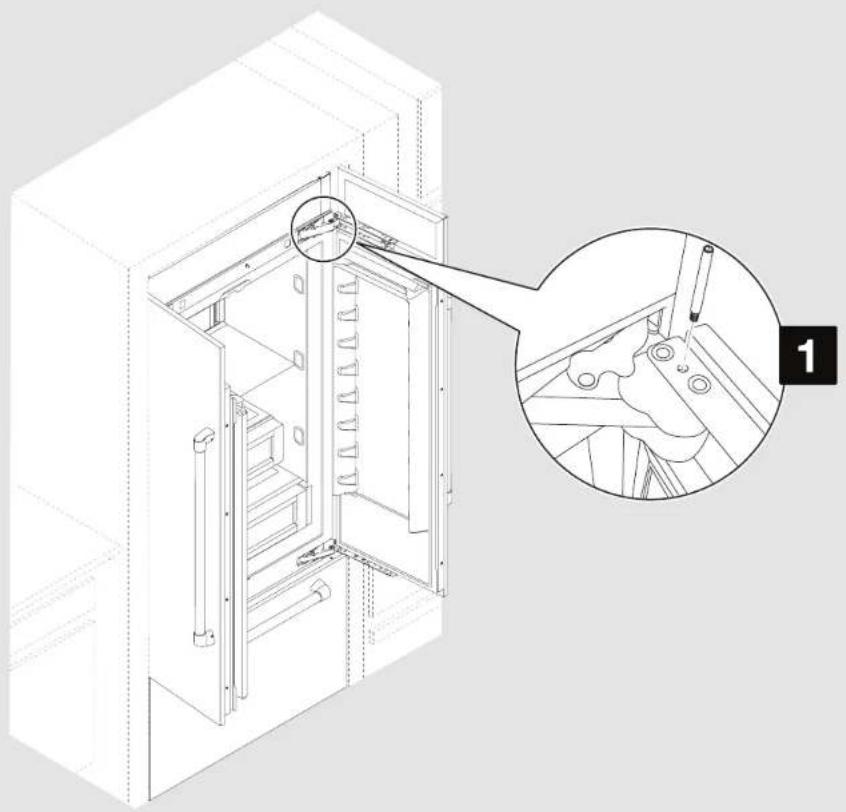

Ajuster l'ouverture de porte....47

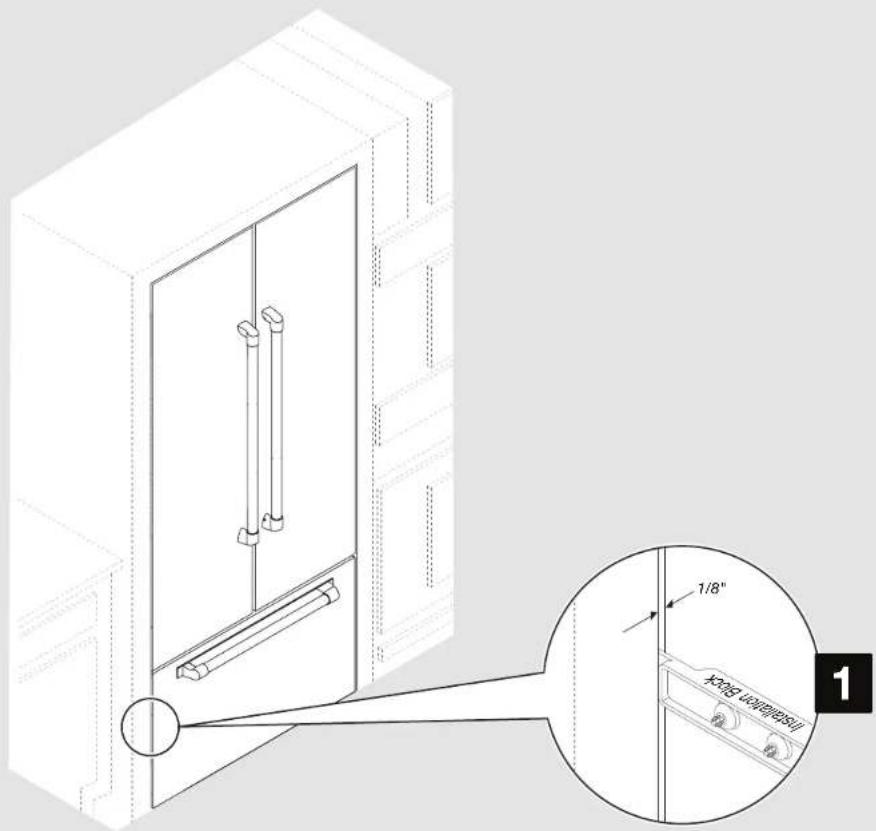

Ajuster le panneau du congélateur....48

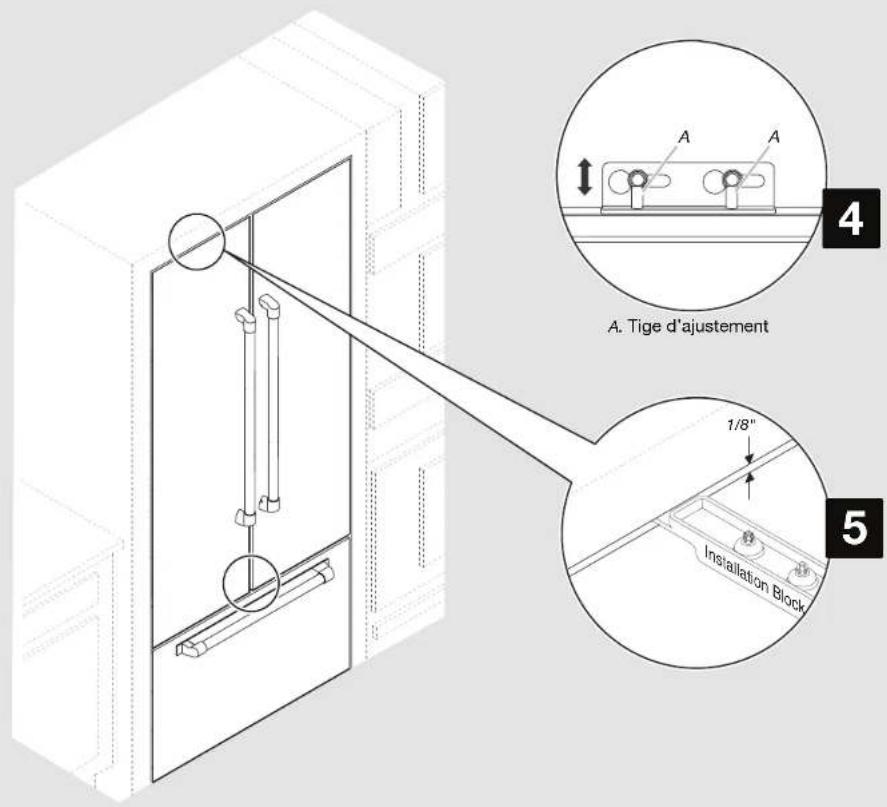

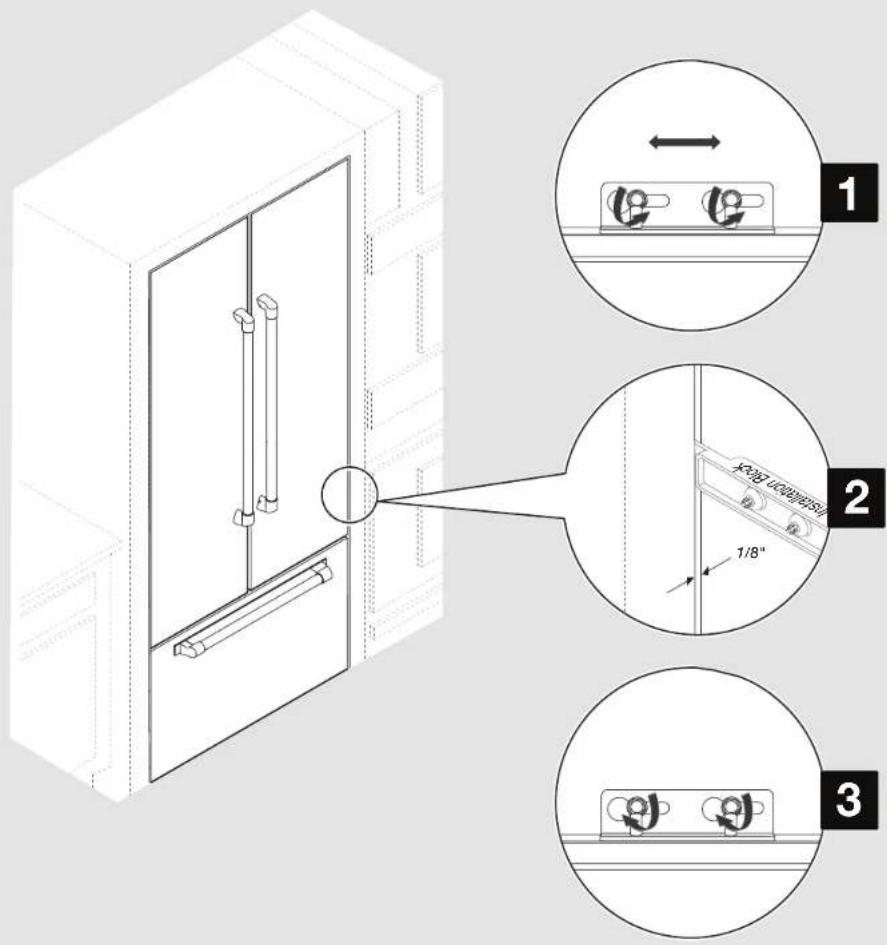

Ajuster les panneaux du réfrigérateur..... 49

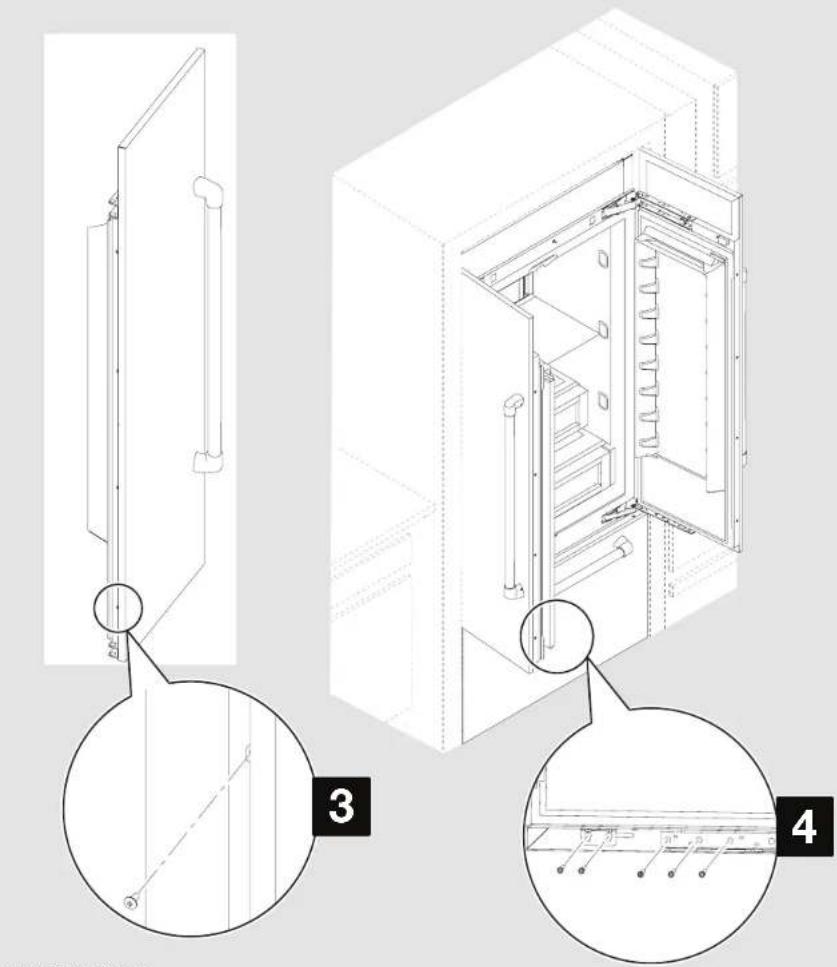

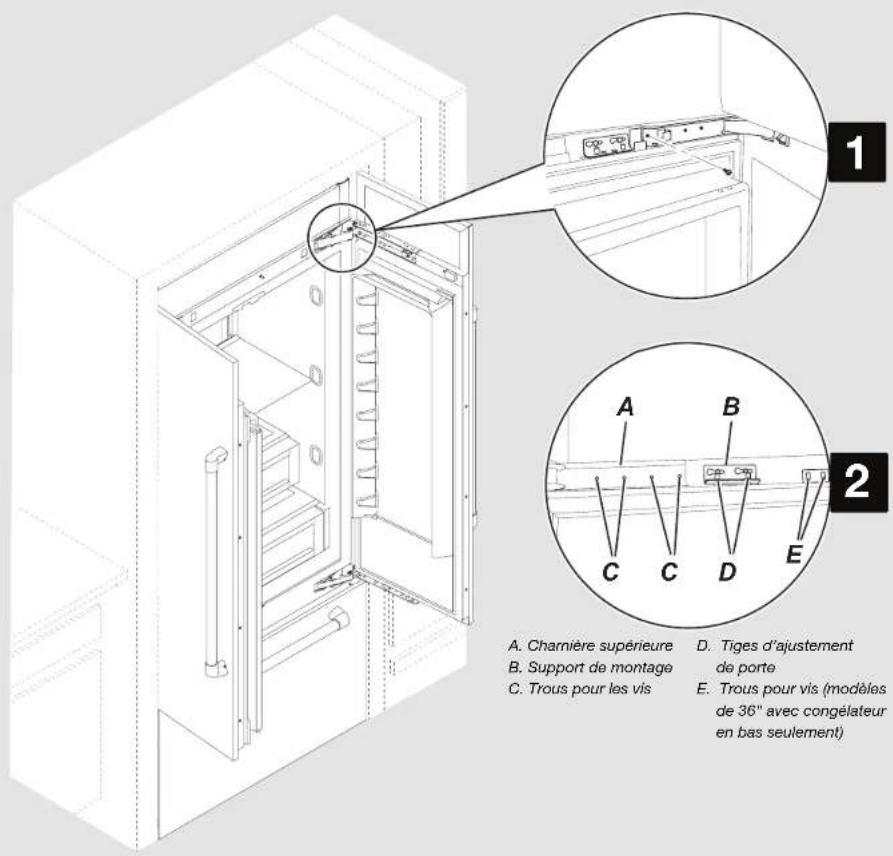

Fixer les panneaux 51

Terminer l'installation....53

Enregistrement de votre produit

Accédez à notre service à la clientèle de niveau concierge en enregistrant votre appareil. Nous simplifions l'enregistrement des produits afin que vous puissiez commencer à utiliser vos avantages JennAir exclusifs aujourd'hui.

L'enregistrement de votre appareil vous permet de :

■ Rendre plus simple votre service de garantie Si nous disposons des informations sur votre produit, nous pouvons vous aider plus rapidement. ■ Protéger votre achat En cas de perte d'assurance, comme lors d'un incendie, d'une inondation ou d'un vol, l'enregistrement de votre produit pourrait servir de preuve d'achat. ■ Garder votre famille en sécurité. Nous vous informerons dans le cas rare d'une notification de sécurité.

Commencez à profiter de ces avantages aujourd'hui en vous connectant en ligne pour enregistrer votre produit au jennair.com/customer-care. Au Canada, enregistrer votre produit sur jennair.ca.

Identification du produit

L'identification de votre produit, qui comprend le modèle et les numéros de série, figure sur la plaque signalétique du produit.

L'enregistrement des informations suivantes nous permet de vous aider plus facilement si votre appareil doit être réparé par un de nos fournisseurs de services agréés JennAir.

Numéro de modèle : ____

Numéro de série : ____

Date d'installation : ____

Marchand autorisé : ____

No de téléphone du marchand autorisé : ____

Préparation du SITE avant l'installation

L'ensemble de panneaux de porte de style armoire, destiné aux réfrigérateurs JennAir® totalement encastrés, est constitué de panneaux de portes comportant un panneau supérieur masqué pour une conception encastrée de grande qualité.

Important :

- Ces instructions ne constituent qu'un guide général et ne peuvent en aucun cas être substituées aux prescriptions d'un code national ou local applicable. Avant d'entreprendre l'installation, il faut déterminer les critères de conformité de l'installation aux prescriptions de tout code national, provincial ou local.

Ces instructions complètent les instructions d'installation fournies avec le réfrigérateur, mais ne les remplacent pas. Suivre les instructions fournies avec le réfrigérateur pour l'installer dans l'armoire.

REMARQUE : Le sachet de quincaillerie contient toutes les pièces et fixations nécessaires pour monter des panneaux. Un sachet de quincaillerie est fourni avec le réfrigérateur. Il se trouve dans l'un des bacs à légumes ou est fixé à l'extérieur de l'une des portes du réfrigérateur.

AMISE En GARDE

Risque de pincement

L'installation de panneaux de porte avec un espacement de moins de 3/8 po (0,95 cm) entre le panneau de porte et l'armoire adjacente augmente le risque de pincement.

OUTILS et pièces nécessaires

Réunir les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec chacun des outils mentionnés dans cette liste. C'est à l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte.

Outils requis :

■ Perceuse sans fil et forets

■ Clés plates de 3/8" et 1/2" ou deux clés à molette

■ Tournevis cruciforme

■ Petit niveau

■ Chariot pour appareil ménager

■ Clés hexagonales de 3/32", 5/32" et 3/16"

■ Tournevis à douille de 1/4" et 5/16"

■ Prolongateur de tournevis à douille de 6"

■ Ruban à mesurer

Pièces fournies avec l'ensemble de panneaux :

■ Instructions du panneau de la grille W11215146

(pour modèles de 36") W11215148

(pour modèles de 42") W11215150

(pour modèles de 48")

Support de grille W11215152 (côté droit) W11215154 (côté gauche)

Séparateur d'air

en mousse

W11239303

Préparation du SITE avant l'installation (suite)

Pièces fournies avec le réfrigérateur (utilisées pour l'installation d'armoire) :

Vis à tête plate cruciforme

noire : 8281252

Vis à tête hexagonale fendue

W10141645

Goupille de butée W10234202

Supports supérieurs pour panneau

noirs: W10667450

Supports de panneau du congélateur

W10606815

Rondelle à épaulement W10471946

Vis pointue à tête hexagonale

W10141189

■ Matériel de montage ■ Garniture de couvre-chamrière (compartiment réfrigération et congélation) ■ Garniture latérale ■ Garniture de porte du côté poignée ■ Cale d'installation ■ Gabarits de panneaux

Pièces fournies avec le réfrigérateur

Les pièces suivantes ne sont pas nécessaires pour monter les panneaux de cet ensemble ou sont déjà montées sur les panneaux. Ces pièces peuvent être mises au rebut une fois l'installation terminée :

Support de grille

standard

W10182743 (gauche)

W10172741 (droit)

Support de grille

intégrée

W10260890 (gauche)

W10260891 (droit)

Vis à tête bombée 1163283

Vis à tête hexagonale W10142233

Supports en "L"

W10234199

Préparation du SITE exigences d'installation

Planification de l'installation

Important :

Installer les poignées sur les panneaux avant l'installation du panneau. Suivre les instructions reçues avec la trousse de poignée pour installer les poignées. Planifier l'installation à l'aide de ces instructions, accompagnées des instructions d'installation fournies avec le réfrigérateur. Des modifications doivent être apportées au réfrigérateur pour accueillir les panneaux de porte de style armoire.

Pièces nécessaires

L'un des modèles de réfrigérateur encastré suivant :

Côte à côte de 42" : JBSFS42NMX

Côte à côte de 48" : JBSFS48NMX

Réfrigérateur de 36 ^® avec congélateur en bas : JB36NXFXLE, JB36NXFXRE

Réfrigérateur de 36 ^e avec congélateur en bas et porte à double battant : JF36NXFXDE

Réfrigérateur de 42 ^® avec congélateur en bas et porte à double battant : JF42NXFXDE

■ Ensemble de panneaux de porte de style armoire, qui contient la grille et l'ensemble de supports de grille ■ Panneaux personnalisés REMARQUE : L'épaisseur nécessaire pour tous les panneaux est de 3/4" (1,91 cm).

Important :

La largeur de l'ouverture d'encastrement d'un côté à l'autre doit être telle que spécifiée par le modèle concerné, pour au moins 3" (7,62 cm) en retrait de l'avant du meuble. Si l'ouverture d'encastrement ne respecte pas cette condition, des modifications devront être apportées. ■ La profondeur de l'ouverture de l'avant du meuble jusqu'au mur arrière doit être de 25" (63,5 cm) au moins pour une installation en affleurement.

Options d'installation de l'armoire et du panneau

Profondeur de l'armoire - 25" (63,5 cm)

Support de grille – vue de dessus

A B C D E

A. Porte du réfrigérateur B. Panneau de porte de style armoire

C. Garniture latérale

D. Support de grille

E. Armoire adjacente

Support de grille – vue de côté

D C B A

A. Porte du réfrigérateur B. Panneau de porte de style armoire

C. Garniture latérale

D. Support de grille

Important :

Les installations de panneaux de porte de style armoire nécessitent un dégagement minimum de 1/8" (3,2 mm) au-dessus du réfrigérateur. Cet espace ne devrait pas être bloqué, notamment par d'éventuels soffites. ■ Les modèles peuvent être installés en utilisant l'option 1, 2 ou 3.

Option 1 – Ouverture vers le plafond

Ouverture vers le plafond

Option 2 – Avant décoratif (façade de meuble uniquement)

Fausse devanture

Option 3 - Soffite fermé

Espace de 1/8" (3,2 mm)

Préparation du SITE dimensions du panneau

MODÈLE AVEC CONGÉLATEUR SUPERPOSÉ

Poids maximum autorisé :

• Panneau de porte - 60 lb (27,2 kg)
• Panneau de tiroir - 25 lb (11,3 kg)

A B C

Légende Modèle Dimension
A 36" 35	34" (90,81 cm)
B 36" 59	18" (150,2 cm)
C 36" 20	12" (52,07 cm)

MODÈLES DE RÉFRIGÉRATEUR AVEC CONGÉLATEUR EN BAS ET PORTE À DOUBLE BATTANT

Poids maximum autorisé

• Panneau de porte - 38 lb (17,2 kg)
• Panneau de tiroir - (modèle de 36") - 25 lb (11,3 kg)
• Panneau de tiroir - (modèle de 42") - 30 lb (13,6 kg)

A B C A A

Légende Modèle Dimension
A	36"	17 32 " (45,24 cm)
B 59		18 " (150,2 cm)
C 20		12 " (52,07 cm)
D 35		32 " (90,81 cm)
A	42"	20 32 " (52,86 cm)
B 59		18 " (150,2 cm)
C 20		12 " (52,07 cm)
D 41		34 " (106,05 cm)

MODÈLES CÔTE À CÔTE

Poids maximum autorisé (modèles de 42") :

• Panneau de porte du réfrigérateur – 65 lb (29,5 kg)
• Panneau de porte du congélateur – 49 lb (22,2 kg) Poids maximum autorisés (modèles de 48") : • Panneau de porte du réfrigérateur – 66 lb (29,9 kg)
• Panneau de porte du congélateur – 50 lb (23 kg)

A B C

Légende Modèle Dimension
A	42"	17 34 " (45,24 cm)
B 23		34 " (60,48 cm)
C 81" (205,7 cm)
A	48"	20 14 " (51,59 cm)
B 27		14 " (69,37 cm)
C 81" (205,7 cm)

PRÉPARATION DU SITE | 35

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Installer le panneau antibasculement secondaire pour assurer la stabilité du produit.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

Important :

■ Pour toutes les installations de panneaux de porte de style armoire, le panneau antibasculement secondaire doit être installé avant le panneau de porte. ■ Ce panneau antibasculement doit être fixé sur le côté droit de l'ouverture dans l'armoire selon les dimensions indiquées dans l'illustration. REMARQUE : Le panneau antibasculement est requis, il s'ajoute au panneau antibasculement du mur arrière (pour les installations avec ouverture vers le plafond) décrit dans les instructions d'installation incluses avec ce réfrigérateur. - Fixer le panneau antibasculement secondaire pour que la surface du bas du panneau antibasculement secondaire soit à 75 12" (191,77 cm) du plancher (côté droit).

■ Les panneaux antibasculement principaux pour les installations avec ouverture vers le plafond sont fixés à 84" (213,36 cm) du plancher (côté arrière). ■ Pendant l'installation d'un panneau, soulever le réfrigérateur jusqu'à ce que le haut du réfrigérateur soit en contact avec le bas du panneau antibasculement secondaire.

Installation du panneau antibasculement secondaire

1. Marque l'emplacement des montants sur le mur de l'armoire de droite.
2. Fixer de façon sécuritaire un panneau de 2" x 4" x 12" (5 cm x 10 cm x 30,4 cm) à l'armoire de droite en utilisant des vis à bois. Utiliser 3 vis à bois n° 8 x 2" (5,08 cm) ou plus longues.

Remarque :

Il est recommandé de visser les vis à bois à partir de la paroi de l'armoire vers le panneau antibasculement secondaire comme illustré. ■ Le panneau doit chevaucher de 1" (2,54 cm) le haut du réfrigérateur. ■ Laisser 4" (10,16 cm) d'espace à l'arrière comme illustré.

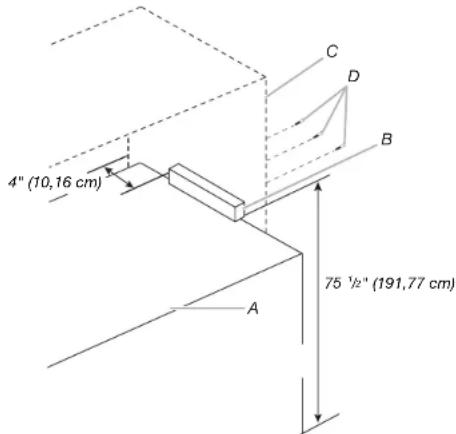

4" (10,16 cm) 75 ½" (191,77 cm)

A. Réfrigérateur C. Armoire de cuisine B. Panneau antibasculement secondaire D. Vis à bois

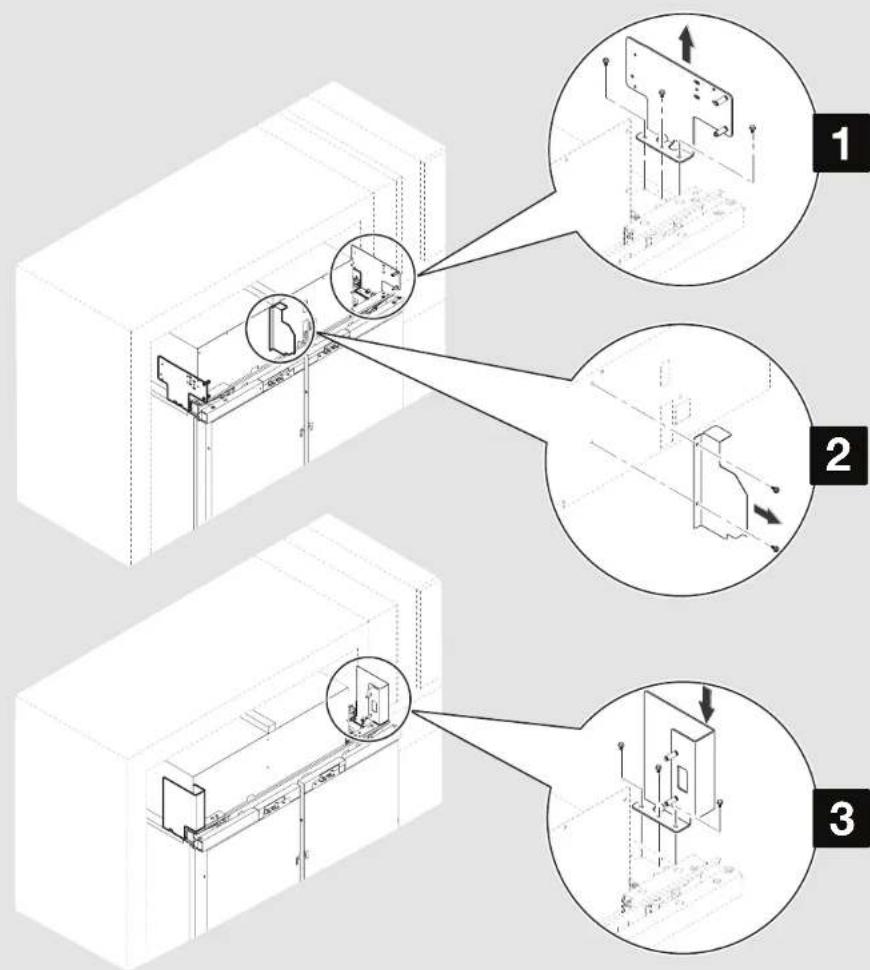

Installer le support de GRILLE

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

REMARQUE : Si le réfrigérateur n'est pas sur roulettes, il est recommandé d'abaisser le produit pour avoir un meilleur accès au haut de l'appareil pendant l'installation du panneau. Pour faciliter l'installation de la grille, il est recommandé de sortir le produit de l'armoire, mais pas plus de 8" (20,32 cm).

1. Retirer les trois vis fixant chaque plaque de montage au haut du réfrigérateur sur chaque côté. Jeter les plaques de montage, mais conserver les vis pour fixer les deux supports de grille fournis dans cet ensemble.
2. Retirer les deux vis fixant le séparateur d'air au compartiment de l'appareil. Jeter les séparateurs d'air et replacer les vis dans les trous respectifs.
3. Aligner les trois trous de l'assemblage de supports de grille avec les trois trous du côté de l'armoire, comme indiqué. Utiliser les vis retirées à l'étape 1 et fixer le support de grille.
4. Répéter l'étape 3 pour installer l'autre support de grille sur le côté opposé du réfrigérateur. IMPORTANT : Installer les panneaux de porte de style armoire avant d'enlever les deux supports de grille déjà en place peut endommager les panneaux.

Pièces à utiliser :
	2 supports de grille

INSTALLATION | 37

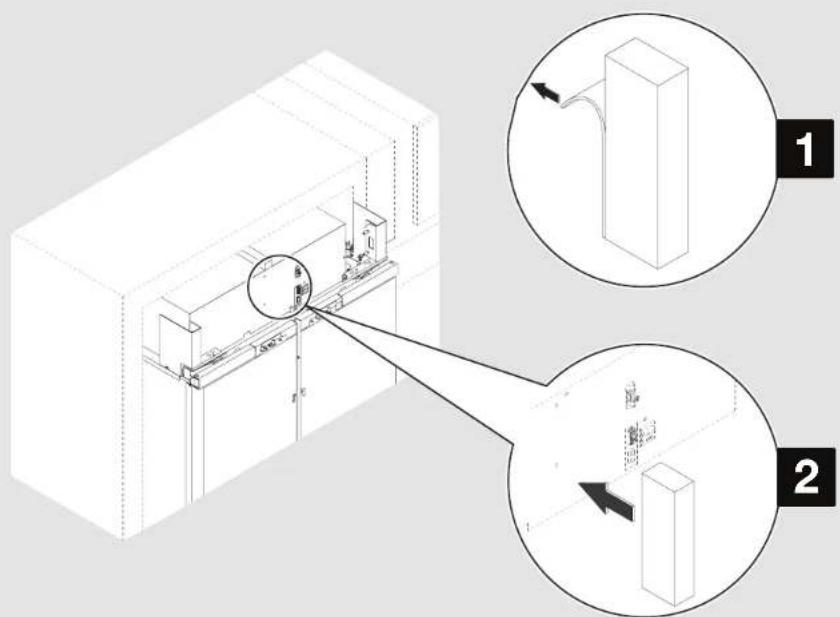

Installation du séparateur d'air en MOUSSE

Aligner la base du séparateur d'air en mousse avec la base du logement de l'appareil

Installation pour :

1. Enlever le protecteur en papier du séparateur d'air en mousse pour mettre à nu la pellicule collante.
2. Coller le séparateur d'air en mousse au compartiment de l'appareil où le séparateur d'air en métal était installé en appliquant une pression uniforme.

Pièces à utiliser :
(z02x)	1 séparateur d'air en mousse

1 séparateur d'air en mousse

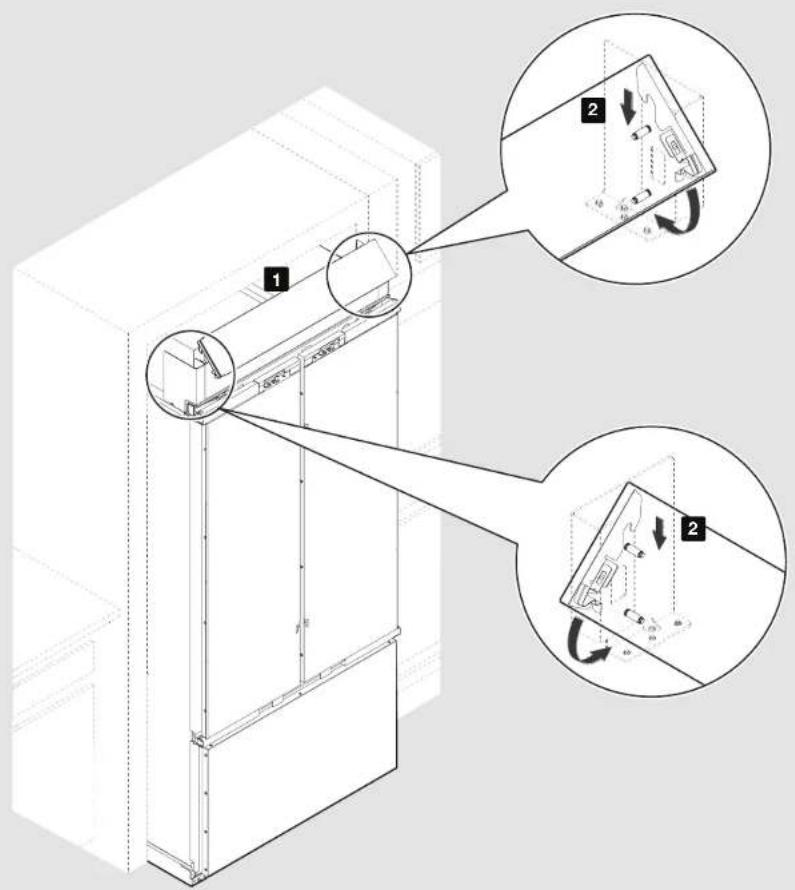

Installation du panneau de GRILLE

1. Positionner le panneau de grille entre les supports de grille situés de chaque côté de l'armoire.
2. Accrocher le haut de la grille sur les rivets-goupilles. Faire tourner vers le bas et pousser le bas du panneau de la grille dans l'appareil jusqu'à ce que le panneau de la grille s'emboîte.

REMARQUE : Pour enlever le panneau de la grille, pousser le haut du panneau de la grille vers l'intérieur jusqu'à ce que la partie inférieure se déboîte. Faire tourner et soulever le panneau de la grille.

Pièces à utiliser :
	1 panneau de la grille

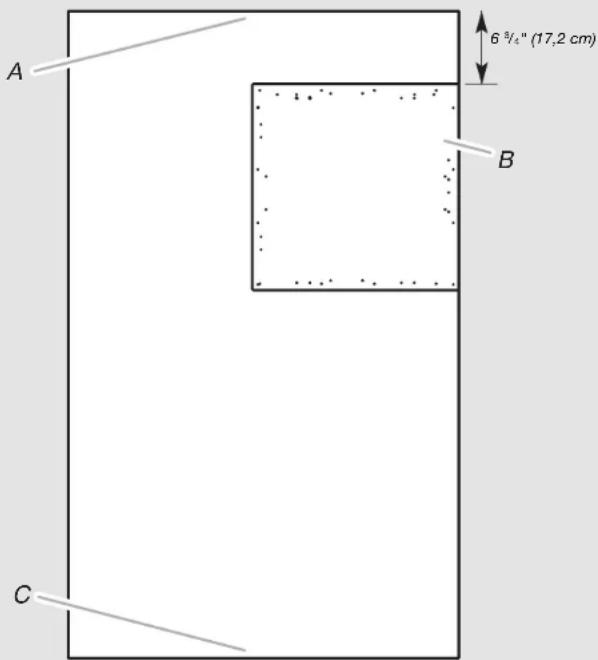

Marquer les emplacements des supports supérieurs des panneaux

A 6 3/4" (17,2 cm) B C

A. Haut du panneau de porte personnalisé du réfrigérateur B. Gabarit de perçage C. Bas du panneau de porte personnalisé du réfrigérateur

Installation pour :

IMPORTANT : Pour une installation en armoire, au lieu de percer des trous le long du bord supérieur des panneaux, le gabarit de perçage (fourni avec le réfrigérateur) doit être placé correctement.

Remarques :

■Aucun ajustement du gabarit n'est nécessaire pour le bord inférieur des panneaux de porte. ■Aucun ajustement du gabarit n'est nécessaire pour le panneau du tiroir de congélateur personnalisé.

1. Aligner le gabarit de perçage sur l'arrière du panneau de porte personnalisé, de sorte que le haut du gabarit soit décalé de 6 34 " (17,2 cm) du haut du panneau de la porte du réfrigérateur. REMARQUE : Le seul dénivelé est celui de 6 ¾" (17,2 cm) à partir du sommet du panneau de porte.
2. Continuer à utiliser le gabarit comme vous le feriez normalement, le long du bas et du côté poignée du panneau de porte.

Installation des supports et des rondelles à épaulement du panneau

Côté de la chamière A B C B

Installation pour

1. Fixer le support supérieur du panneau de porte du réfrigérateur/congélateur au panneau de porte personnalisé en bois au moyen de vis pointues à tête hexagonale (2) aux emplacements de vis marqués (voir la section "Marquer les emplacements des supports supérieurs des panneaux").
2. Pour marquer l'emplacement des rondelles à épaulement, mesurer 'A' du haut du panneau, mesurer 'B' du côté du panneau. Marquer l'emplacement des trous comme indiqué à la figure. Consulter le tableau 1 pour connaître les dimensions de 'A', 'B' et 'C' selon le modèle.
3. Fixer la rondelle à épaulement sur le panneau de porte personnalisé en bois au moyen de vis pointues à tête hexagonale (2) aux emplacements de vis marqués à l'étape 2. REMARQUE : Ne pas visser les vis à fond afin de permettre un dégagement suffisant pour que la rondelle à épaulement puisse être insérée dans la fente en J située sur la porte.
4. Pour les modèles avec porte double et congélateur en bas, répéter les étapes 1 à 3 pour installer les supports et les rondelles à épaulement du panneau sur l'autre porte.

Tableau 1 – Emplacements des rondelles à épaulement

Modèle A B C
Réfrigérateur de 36" avec congélateur en bas	18 ^5 /16"(465,5 mm)	1 ^3 /16"(30,3 mm)	30 ^1/2 *(774 mm)
Porte à double battant de 36" / 42"	18 ^5 /16"(465,5 mm)	7/8"(21,75 mm)	30 ^1/2 *(774 mm)
Côte à côte de 42" / 48"	23"(583,5 mm)	13/16"(20,6 mm)	42 ^5 /16"(1075 mm)

INSTALLATION | 41

Installation des supports du congélateur

A 2" (52,77 mm) 5 5/8" (143,3 mm) 4 7/8" (123,4 mm) 5 5/8" (143,3 mm)

Installation pour :

Pour marquer l'emplacement des vis du support du congélateur, mesurer 'A' à partir du haut du panneau. Marquer l'emplacement des trous comme indiqué à la figure. Consulter le tableau 2 pour connaître les dimensions de 'A' selon le modèle. 2. Fixer le support de congélateur au panneau de tiroir en bois personnalisé aux emplacements de vis marqués à l'étape 1. 3. Répéter les étapes 1 et 2 pour fixer le support de congélateur pour l'autre côté.

Tableau 2 - Emplacements des supports du congélateur

Modèle ‘A’
Porte à double battant et congélateur en bas de 36"	1/2"(12,85 mm)
Porte à double battant de 42"	9/16"(14,43 mm)

Installation du panneau de congélateur

1. Desserrer légèrement les vis de support du panneau du congélateur. REMARQUE : S'assurer que les portes du réfrigérateur sont bien fermées.
2. Glisser le panneau sur le tiroir. Serrer les quatre vis de chaque côté pour fixer le support au panneau du tiroir.
3. À l'aide des vis plates à tête cruciforme, fixer les supports du panneau au tiroir.
4. Pour l'ajustement ultérieur du panneau, ne pas serrer complètement les vis qui maintiennent le support au tiroir. IMPORTANT : Une fois l'installation de tous les panneaux terminée, vérifier l'alignement. Le panneau du tiroir peut être monté ou descendu pour rectifier l'alignement. Ne serrer entièrement les vis qu'une fois les panneaux parfaitement alignés.

Pièces à utiliser :
	6 vis cruciformes

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Installer le panneau antibasculement secondaire pour assurer la stabilité du produit.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

Remarque :

■ S'assurer que le panneau antibasculement secondaire est installé avant d'ouvrir la porte. Consulter la section "INSTALLATION DU PANNEAU ANTIBASCULEMENT SECONDAIRE" pour installer le panneau antibasculement secondaire.

Pour l'installation du panneau, il est recommandé de sortir le produit de l'armoire, mais pas plus de 8" (20,32 cm). ■ Soulever le réfrigérateur jusqu'à ce que le haut du réfrigérateur touche le bas du panneau antibasculement secondaire. ■ N'ouvrir qu'une porte à la fois.

1. Ouvrir les portes et enlever les couvercles de charnière.

REMARQUE : Les modèles avec porte à double battant et congélateur en bas possèdent un couvercle de charnière inférieur qui doit aussi être enlevé.

1. Retirer les caches de tiges d'ajustement de la porte pour exposer les tiges d'ajustement.
2. Utiliser l'emballage en mousse pour maintenir la porte ouverte pendant l'installation du panneau.

Installation des panneaux de porte (suite)

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer les panneaux.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Aligner les deux rondelles à épaulement à l'arrière du panneau de porte avec les fentes en "J" sur le côté de la porte du réfrigérateur.
2. Glisser simultanément le panneau sur la porte et abaisser le support du panneau sur les tiges d'ajustement situées en haut de la porte.

Remarque :

Pour les modèles avec porte à double battant et côte à côte, répéter les étapes 2 à 5 pour installer le deuxième panneau de porte. Après avoir bien installé les panneaux, abaisser le réfrigérateur sur les roulettes.

Déplacement du réfrigérateur à l'emplacement FINAL

A. Niveau 1 2 A B

A. Boulon d'ajustement de l'aplomb (arrière)

B. Boulon d'ajustement de l'aplomb (avant)

INSTALLATION POUR :

Avertissement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Déplacer le réfrigérateur vers l'arrière et uniformément dans l'ouverture de l'armoire de manière à ce que tous les panneaux soient en affleurement sur tous les côtés avec les armoires adjacentes.
2. Utiliser un tournevis à douille de 5/16" pour faire tourner les écrous d'ajustement de l'aplomb dans le sens horaire et soulever le réfrigérateur. Ajuster les écrous d'ajustement de l'aplomb jusqu'à ce que le haut du réfrigérateur touche le bas du panneau antibasculement secondaire. IMPORTANT : Une fois la hauteur ajustée, s'assurer que le réfrigérateur est parfaitement d'aplomb à l'horizontale. S'assurer aussi que les panneaux sont en affleurement avec les armoires latérales.

Ajuster l'ouverture de la porte

1. Si l'ouverture standard de 110° de la porte est trop large, ajuster la goupille de butée de porte pour obtenir un débattement maximal de 90° de la porte. Insérer la goupille de butée de porte dans la charnière supérieure, au trou indiqué. À l'aide d'une clé hexagonale de 5/32", serrer la goupille de butée de la porte.

Pièces à utiliser :
	Goupille de butée (au besoin)

Ajuster le panneau de congélateur

1. L'espace entre le panneau et les armoires adjacentes doit être de 1/8" (3,2 mm). Utiliser la cale d'installation pour mesurer les espaces.

Ajuster le panneau de réfrigérateur

1. Desserrer légèrement les vis du support de panneau pour permettre au panneau de bouger de gauche à droite.
2. Ajuster les panneaux pour obtenir un espace de 1/8" (3,2 mm) entre les panneaux et les armoires adjacentes. Pour les modèles avec porte à double battant et congélateur en bas, aligner les bords extérieurs du panneau du réfrigérateur avec les bords extérieurs du panneau du congélateur des deux côtés. Pour les modèles côte à côte, aligner les panneaux du réfrigérateur et du congélateur avec les armoires latérales. REMARQUE : Ajuster le panneau, pas la porte, si des ajustements sont nécessaires pour l'alignement ou l'espacement.
3. Serrer les vis de support de panneau.

Ajuster le panneau de réfrigérateur (suite)

A. Tige d'ajustement 1/8" Installation Block 4 5

50 | Installation

Installation pour :

1. Utiliser une clé hexagonale de 5/32" pour élever ou abaisser les tiges d'ajustement afin de monter ou descendre le panneau de porte.
2. L'espace entre le panneau et le bas du soffite doit être de 1/8" (3,2 mm).

FIXER les panneaux

1 A. Charnière supérieure B. Support de montage C. Trous pour les vis D. Tiges d'ajustement de porte E. Trous pour vis (modèles de 36" avec congélateur en bas seulement)

Installation pour :

1. À l'aide des vis à tête hexagonale fendue, fixer les charnières supérieure et inférieure aux panneaux de porte. Bien serrer toutes les vis du panneau de porte. REMARQUE : Ne pas trop serrer les vis pour ne pas endommager le panneau.
2. Modèles de 36" avec congélateur en bas – Utiliser les vis à tête hexagonale pour fixer le panneau au support de porte supplémentaire.

Pièces à utiliser :

Vis à tête hexagonale fendue (au besoin)

Installation FIXER les panneaux (suite)

1. Utiliser les vis à tête cruciforme pour fixer le panneau à la porte, sur le côté charnières.
2. À l'aide des vis à tête hexagonale fendue, fixer le support de montage, situé en bas des portes, aux panneaux.

Pièces à utiliser :
	Vis à tête cruciforme (au besoin)
	Vis à tête hexagonale fendue (au besoin)

INSTALLATION TERMINER L'INSTALLATION

1. Replacer les couvre-charnières.
2. Emboîter les caches des tiges d'ajustement.
3. Au moyen des vis à tête cruciforme, fixer les garnitures côté poignées (fournies avec le réfrigérateur) aux portes.

Pièces à utiliser :
	Vis à tête cruciforme (au besoin)

NOTES:

NOTES:

W11686647A

©TM ©2023 JennAir. Used under license in Canada. All rights reserved. Utilisé sous licence au Canada. Tous droits réservés.

09/23
