| Type de produit | Machine à glaçons encastrable |
| Marque | JENN-AIR |
| Modèle | JKRPR151HM |
| Largeur du produit | 37,8 cm (14 15/16 po) |
| Hauteur du produit | 85,7 cm (33 3/4 po) |
| Profondeur du produit (sans porte) | 56,1 cm (22 1/16 po) |
| Poids de l'appareil (estimé) | Environ 45 kg (100 lb) à vide |
| Alimentation électrique | 115 V CA, 60 Hz, 15-20 A, prise à 3 alvéoles avec mise à la terre |
| Pression d'eau requise | 207 à 827 kPa (30 à 120 lb/po²) |
| Capacité de production de glaçons | Non spécifiée dans la notice |
| Capacité du bac de stockage | Non spécifiée dans la notice |
| Type de vidange | Par gravité ou par pompe (pompe en option, pièce 1901A) |
| Matériau du revêtement extérieur | Acier inoxydable (panneau personnalisé en bois possible) |
| Entretien et nettoyage | Nettoyer l'intérieur avant utilisation avec de l'eau tiède et du savon doux. Éviter les nettoyants abrasifs et l'eau de Javel sur l'acier inoxydable. |
| Consignes de sécurité importantes | Branchement à la terre obligatoire, ne pas utiliser de rallonge, déconnecter l'alimentation avant entretien. Attention aux risques d'écrasement lors de la manipulation des charnières. |
| Pièces détachées disponibles | Pompe de vidange (1901A), gaine isolante pour tuyau (W10365792), panneau en acier inoxydable, poignée, tuyau d'alimentation en eau (8003RP ou W10505928RP) |
| Température ambiante recommandée | 13 °C à 43 °C (55 °F à 110 °F), optimal entre 21 °C et 32 °C |
| Installation | Encastrable, nécessite ouverture de 38,1 cm de large, 86,4-87,6 cm de haut et 61 cm de profondeur. Utiliser au moins deux personnes pour déplacer. |
| Alimentation en eau | Raccordement à une arrivée d'eau potable uniquement, tuyau en cuivre de 1/4 po de diamètre extérieur. |
FOIRE AUX QUESTIONS - JKRPR151HM JENN-AIR
Questions des utilisateurs sur JKRPR151HM JENN-AIR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice JKRPR151HM - JENN-AIR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JKRPR151HM de la marque JENN-AIR.
MODE D'EMPLOI JKRPR151HM JENN-AIR

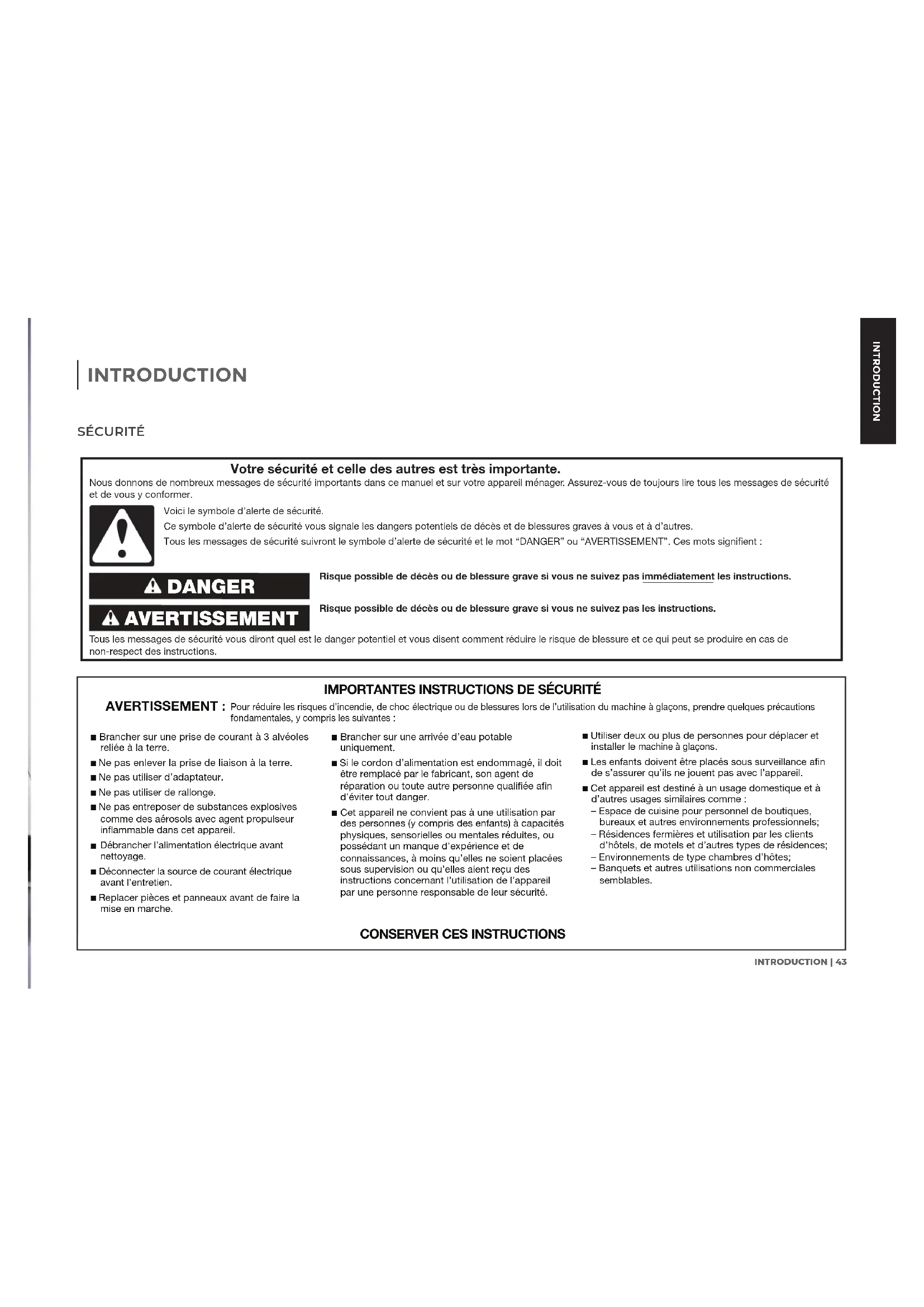

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.
Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :
Avertissement
Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
Importantes instructions de sécurité
AVERTISSEMENT : Pour réduire les risques d'incendie, de choc électrique ou de blessures lors de l'utilisation de la machine à glaçons, prendre quelques précautions fondamentales, y compris les suivantes :
■ Brancher sur une prise de courant à 3 alvéoles reliée à la terre. ■ Ne pas enlever la prise de liaison à la terre. ■ Ne pas utiliser d'adaptateur. ■ Ne pas utiliser de rallonge. ■ Ne pas entreposer de substances explosives comme des aérosols avec agent propulseur inflammable dans cet appareil. ■ Débrancher l'alimentation électrique avant nettoyage. ■ Déconnecter la source de courant électrique avant l'entretien. ■ Replacer pièces et panneaux avant de faire la mise en marche.
■ Brancher sur une arrivée d'eau potable uniquement. ■ Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de réparation ou toute autre personne qualifiée afin d'éviter tout danger. ■ Cet appareil ne convient pas à une utilisation par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
■ Utiliser deux ou plus de personnes pour déplacer et installer la machine à glaçons. ■ Les enfants doivent être placés sous surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil. ■ Cet appareil est destiné à un usage domestique et à d'autres usages similaires comme : - Espace de cuisine pour personnel de boutiques, bureaux et autres environnements professionnels; - Résidences fermières et utilisation par les clients d'hôtels, de motels et d'autres types de résidences; - Environnements de type chambres d'hôtes; - Banquets et autres utilisations non commerciales semblables.
Enregistrement de votre appareil
Accédez à notre service à la clientèle de niveau concierge en enregistrant votre appareil. Nous simplifions l'enregistrement des produits afin que vous puissiez commencer à utiliser vos avantages JennAir exclusifs aujourd'hui.
L'enregistrement de votre appareil vous permet de :
■Rendre plus simple votre service de garantie. Si nous disposons des informations sur votre produit, nous pouvons vous aider plus rapidement.
Protéger votre achat
En cas de perte d'assurance, comme lors d'un incendie, d'une inondation ou d'un vol, l'enregistrement de votre produit pourrait servir de preuve d'achat.
Garder votre famille en sécurité.
Nous vous informerons dans le cas rare d'une notification de sécurité.
Commencez à profiter de ces avantages aujourd'hui en vous connectant en ligne pour enregistrer votre produit au jennair.com/customer-care.
Identification du produit
L'identification de votre produit, qui comprend le modèle et les numéros de série, figure sur la plaque signalétique du produit.
L'enregistrement des informations suivantes nous permet de vous aider plus facilement si votre appareil doit être réparé par un de nos fournisseurs de services agréés Whirlpool.
Numéro de modèle : ____
Numéro de série : ____
Date d'installation : ____
Marchand autorisé : ____
No de téléphone du marchand autorisé : ____
TABLE des matières
Sécurité 43
Enregistrement de votre appareil...44
Identification du produit 44
Mise en PLACE
Avant l'installation 45
Outils requis...45
Pièces fournies 45
Vacances ou longue période
d'inutilisation....46
Déballage de la machine à glaçons.....46
Personnalisations optionnelles 46
Préparation du SITE
Dimensions du produit et de l'ouverture....47
Exigences d'emplacement....48
Spécifications électriques....49
Spécifications de l'alimentation en eau...50
Spécifications de l'évacuation....51
Système de vidange par gravité....51
Système de la pompe de vidange..... 51
Inversion de la porte
Retirer les couvre-charnières....52

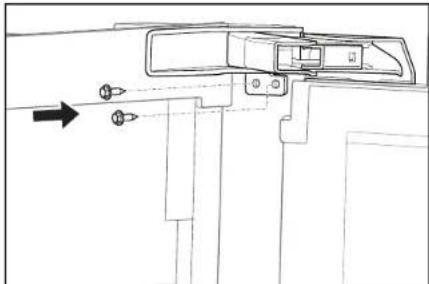

Retirer les charnières....54
Préparer les charnières du bas....58
Inverser des charnières....60
Installation

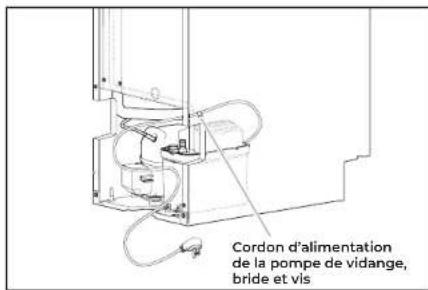

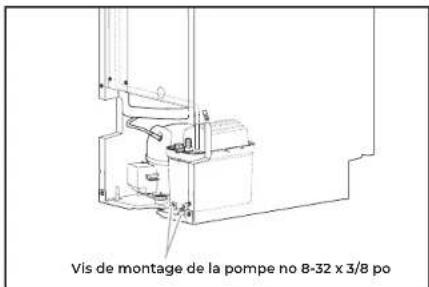

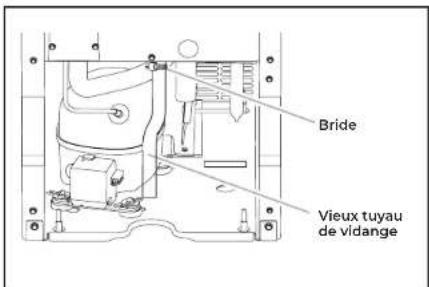

Installation de la pompe de vidange :
Préparation du site... 62
Si la machine à glaçons est
déjà installée 62
Installation de la pompe de vidange
et du tuyau d'évacuation 64

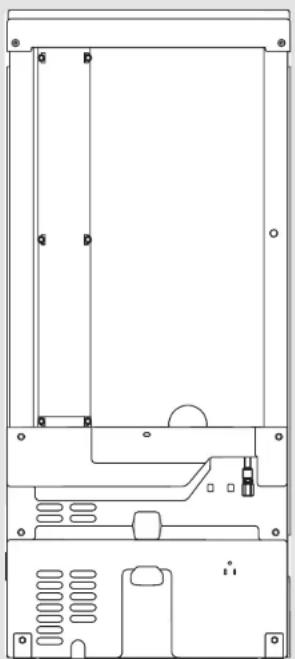

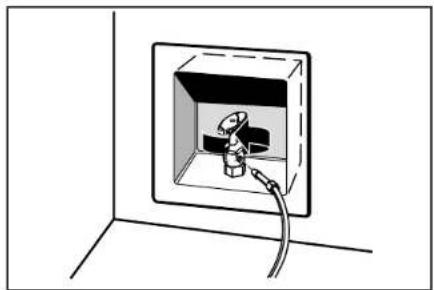

Raccordement à la canalisation d'eau.... 68

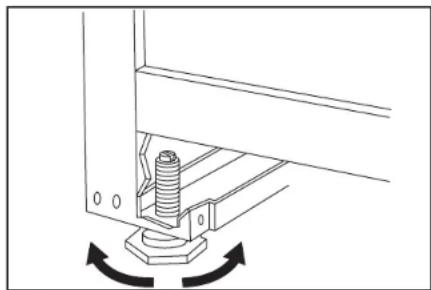

Mettre en niveau et sécuriser....70
Panneau de porte en bois personnalisé. 74
Raccordement de la vidange 76
Installation de la grille auxiliaire.... 78
ANNEXE
Accessoires 80
Avant l'installation
Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions d'installation fournies avec chaque outil mentionné dans la liste.
IMPORTANT : Ces instructions ne constituent qu'un guide général et ne peuvent en aucun cas être substituées aux prescriptions d'un code national ou local applicable. Avant d'entreprendre l'installation, on doit déterminer les critères de conformité de l'installation aux prescriptions de tout code national, provincial ou local.
Installateur : S'assurer de remettre les instructions d'installation au propriétaire.
Propriétaire : Conserver les instructions d'installation pour référence ultérieure.
OUTILS REQUIS
Rassembler les outils nécessaires avant de commencer l'installation.
OUTILS REQUIS
■ Perceuse et forets
■ Tournevis cruciforme
■ Crayon
■ Ruban adhésif de masquage
■ Deux clés à molette
Niveau
■ Vis à bois
■ Scie-cloche de 2 po ou mèche emporte-pièce de 2 po
■ Tourne-écrou de 3/16 po
■ Tourne-écrou de 1/4 po
■ Pince
■ Tournevis à angle droit
■ Tournevis Torx T20, T25
■ Ruban à mesurer
Pièces fournies

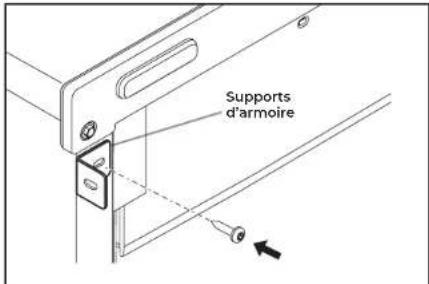

■ Supports d'armoire
■ Tuyau de vidange et bride (dans le sac du tuyau) – sur certains modèles seulement
■ (14) vis à bois à tête plate cruciforme no 8 x 1/2 po
■ Ruban adhésif double face (pour les panneaux de porte personnalisés)
■ Ensemble de la grille auxiliaire
Vacances ou LONGUE période d'inutilisation
Lorsque la machine à glaçons n'est pas utilisée pendant une longue période de temps, fermer l'alimentation en eau et en électricité de la machine.
S'assurer que les tuyaux d'alimentation en eau sont isolés contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entraîner une élévation de la pression en eau et endommager la machine à glaçons ou le domicile. La garantie de l'appareil ne couvre pas les dommages imputables au gel.
Avertissement
Risque de poids excessif.
Utiliser au moins deux personnes pour déplacer et installer la machine à glaçons.
Le non-respect de cette instruction peut entraîner une blessure au dos ou d'autres blessures.
Enlèvement des matériaux d'emballage
Déballer la machine à glaçons. Enlever le ruban adhésif et la colle de la machine à glaçons avant de l'utiliser.
Pour enlever tout résidu de ruban adhésif ou de colle de la surface extérieure de la machine à glaçons, frotter vivement la zone avec le pouce. Les résidus de ruban adhésif et de colle peuvent aussi facilement être enlevés en frottant à l'aide d'un doigt une petite quantité de savon liquide à vaisselle sur l'adhésif. Rincer à l'eau tiède et sécher. - Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ne pas utiliser d'eau de Javel sur les surfaces en acier inoxydable de la machine à glaçons. Ces produits peuvent endommager la surface de votre machine à glaçons.
Nettoyage avant utilisation
Après avoir enlevé tous les matériaux d'emballage, nettoyer l'intérieur de la machine à glaçons avant de l'utiliser. Pour obtenir des instructions sur la façon de nettoyer la machine à glaçons, consulter les instructions de nettoyage de la section "Entretien de la machine à glaçons" du guide d'utilisation et d'entretien.
Inverser le SENS d'ouverture de la porte
Pour obtenir des instructions sur la façon d'inverser le sens d'ouverture de la porte, consulter la section "Inversion de la porte".
Installation du panneau personnalisé
Pour obtenir les instructions sur la façon d'installer un panneau de porte personnalisé, consulter la section "Panneau de porte en bois personnalisé".
Pour l'installation d'un panneau décoratif personnalisé, l'installateur devra fabriquer lui-même le panneau ou consulter un ébéniste ou menuisier qualifié.
Important :
■ L'épaisseur du panneau décoratif doit être de 3/4 po (1,91 cm). ■ Le poids du panneau décoratif ne doit pas dépasser 8 lb (3,62 kg). ■ Des panneaux de poids supérieur au poids recommandé risquent d'endommager la machine à glaçons. ■ Fraiser tous les trous pour la quincaillerie d'installation de la poignée. ■ Veiller à ce que le grain du bois ait la même orientation que pour les armoires adjacentes. ■ Poncer les bords du panneau pour créer un fini doux. ■ Utiliser un composant d'étanchéité sur les faces et les bords du panneau pour le protéger contre l'humidité.
Pièces nécessaires :
■ Instructions, (14) vis à bois à tête plate cruciforme no 8 x 1/2 po
■ Trousse de poignées (facultatif)
Installation du panneau en ACIER inoxydable
Pour obtenir les instructions d'installation du panneau en acier inoxydable, consulter les instructions reçues avec la trousse du panneau en acier inoxydable.
Préparation du SITE


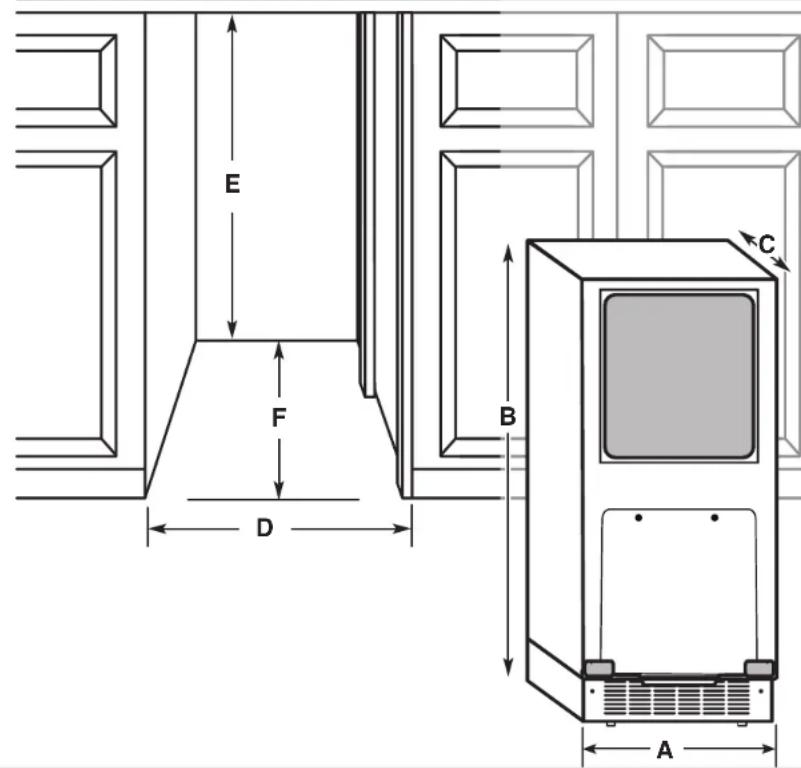

E F D B C ADIMENSIONS DU PRODUIT ET DE L'OUVERTURE
| Dimensions du produit | ||
| Largeur du produit | A 14 | 15 po (37,8 cm) |
| Hauteur du produit | B 33 | 34 po (85,7 cm) |
| Profondeur du produit (sans porte) | C 22 | 116 po (56,1 cm) |
| Dimensions de l'ouverture | ||
| Largeur de l'ouverture | D 15 po | (38,1 cm) |
| Hauteur de l'ouverture | E | 34 po min (86,4 cm)34 1⁄2 po max (87,6 cm) |
| Profondeur de l'ouverture | F 24 po | (60,96 cm) |
Préparation du SITE


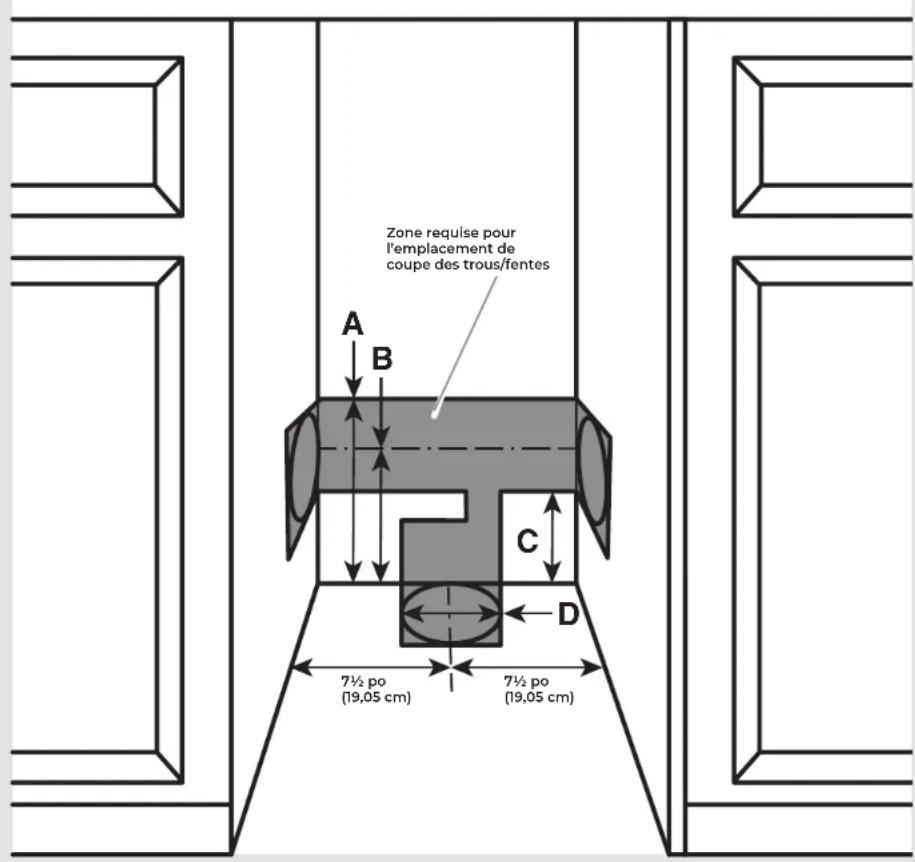

Zone requise pour l'emplacement de coupe des trous/fentes A B C D 7½ po (19,05 cm) 7½ po (19,05 cm)Exigences d'emplacement
L'installation doit respecter les dispositions de tous les codes et règlements en vigueur.
Température
Nous recommandons d'installer la machine à glaçons dans un endroit bien aéré dont la température se situe entre 55 °F (13 °C) et 110 °F (43 °C). Les meilleurs résultats sont obtenus lorsque la température est comprise entre 70 °F et 90 °F (21 °C et 32 °C).
La machine à glaçons doit être installée dans un endroit protégé des éléments comme le vent, la pluie et les éclaboussures d'eau.
Pour assurer une bonne aération de votre appareil, l'avant doit être complètement dégagé. La machine à glaçons peut être encastrée sur le dessus et de trois côtés. Cependant, l'installation devrait permettre de retirer la machine à glaçons pour en faire l'entretien (au besoin).

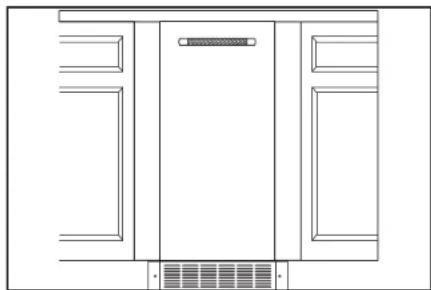

La grille auxiliaire incluse peut être utilisée pour aligner la grille inférieure avec le reste des armoires sans bloquer la ventilation de la machine à glaçons.
Le plancher doit pouvoir supporter le poids total de la machine à glaçons, soit plus de 106 lb (48,08 kg), en plus des panneaux de porte et du contenu de la machine à glaçons. La machine à glaçons doit être de niveau pour fonctionner correctement. Au besoin, il est possible de régler la hauteur de la machine à glaçons en changeant la hauteur des pattes de nivellement.
Vérifier que le cordon d'alimentation électrique, la canalisation d'alimentation en eau et le tuyau de vidange ne sont pas endommagés, déformés ou pincés entre la machine à glaçons et l'armoire.
Important :

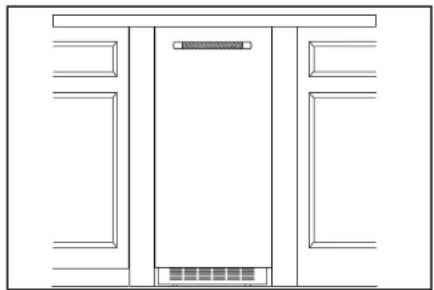

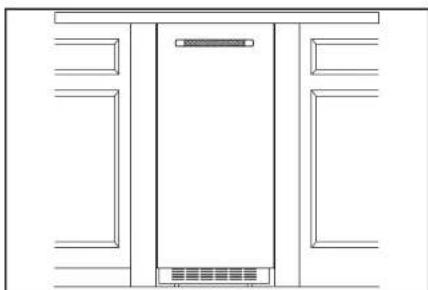

■Cette machine à glaçon a été conçue pour une installation en affleurement dans une zone où l'alimentation en électricité, l'alimentation en eau et le tuyau de vidange sont situés dans l'armoire. ■Pour une installation du produit dont les alimentations et le tuyau de vidange sont situés derrière la machine à glaçons, une installation en affleurement peut ne pas être possible. ■Consultez l'illustration et le tableau "Exigences d'emplacement" suivant pour connaître les emplacements de découpe des entrées d'alimentation et du tuyau de vidange.
| Zone d'emplacement des fentes/découpes des allimentations et du tuyau de vildange | ||
| Dimension | A 9 po | (22,9 cm) |
| B 8 po | (20,3 cm) | |
| C 7" | (17,8 cm) | |
| Diamètre du trou D 2" (5 cm) | ||
Risque de choc électrique

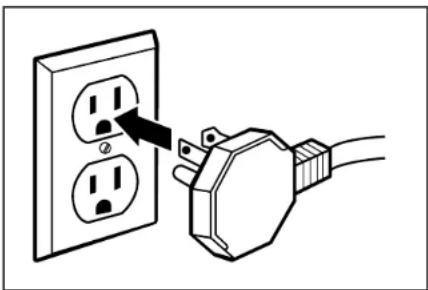

Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut
causer
un décès, un incendie ou un choc électrique.
| Spécifications électriques | |
| Alimentation électrique | 115 V CA à 60 Hz seulement |
| Disjoncteur Fusible | de 15 à 20 A |
| Alvéole | Prise à 3 alvéoles reliée à la terre |
| Prise de courant | Sans disjoncteur de fuite à la terre |
Important :
■ Utiliser une prise de courant dont l'alimentation ne peut pas être interrompue par un interrupteur. Ne pas utiliser de rallonge. ■ Nous recommandons que ce produit ne soit pas connecté à une prise protégée par un disjoncteur de fuite à la terre, un déclenchement intempestif peut se produire. La machine à glaçons doit être mise à la terre. Cette machine à glaçons est équipée d'un cordon d'alimentation électrique avec fiche à trois broches (liaison à la terre). Le cordon doit être branché à une prise à 3 alvéoles avec mise à la terre respectant le National Electrical Code, ainsi que les réglementations et codes locaux. Si une telle prise n'est pas accessible, le client a la responsabilité de faire installer par un électricien qualifié une prise de courant à trois broches correctement reliée à la terre.

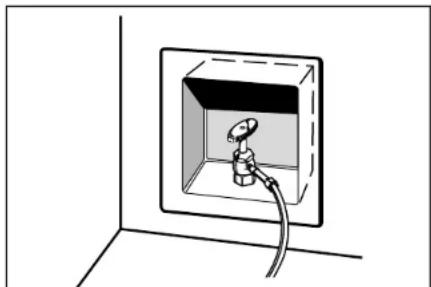

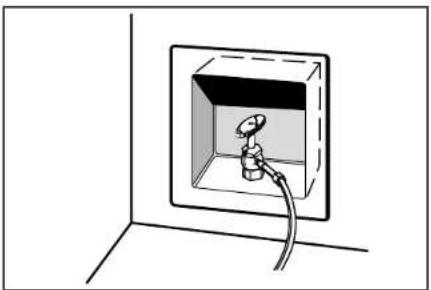

Spécifications de l'alimentation en eau
Avant de brancher la machine à glaçons, s'assurer que la canalisation d'alimentation en eau est isolée contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entraîner une élévation de la pression en eau et endommager la machine à glaçons ou le domicile. La garantie de l'appareil ne couvre pas les dommages imputables au gel de la canalisation d'alimentation en eau.
Utiliser les nouveaux tuyaux fournis avec le produit. Ne pas réutiliser de tuyaux usagés.
| Spécifications de l'alimentation en eau | |
| Pression d'eau | 30 à 120 lb/po2(207 à 827 kPa) |
| Excédent de cana- lisation d'eau pour le raccordement | 30 po (76,2 cm) |
| Alimentation en eau | Tuyau en cuivre flexible d'un diamètre extérieur de 1/4 po (6,35 mm) |
| Pompe de vidange | Avec robinet d'arrêt |
Important :
■Brancher sur une alimentation en eau potable uniquement. ■Un système de filtration de l'eau par osmose inverse n'est pas recommandé pour les machines à glaçons avec pompe de vidange. Les systèmes de filtration de l'eau par osmose inverse ne devraient être utilisés qu'avec les systèmes de vidange par gravité. ■Raccorder le tuyau de vidange de la machine à glaçons à votre drain de vidange conformément à l'International Plumbing Code et aux codes et règlements locaux. ■Pour obtenir une installation en affleurement, le robinet d'arrêt ne devrait pas être installé dans le mur derrière le réfrigérateur, mais dans un autre endroit facile d'accès. ■Le circuit de vidange doit se terminer dans un puisard ou un tuyau d'évacuation ouvert (pour impossibilité de reflux). ■Dénivellation maximale de 10 pi (3,1 m) ■Longueur maximale de 100 pi (30,5 m)
REMARQUE : Si le tuyau de vidange devient tordu et l'eau ne peut pas se vidanger, votre machine à glaçons ne fonctionnera pas.
Alimentation en eau par OSMOSE inverse
Un système de filtration de l'eau par osmose inverse peut être utilisé, si la pression d'eau sortant du système respecte les exigences.
Si le système par osmose inverse est nécessaire, seul un système capable de fournir toute la maison et d'alimenter de façon constante en eau la machine à glaçons est recommandé. Les systèmes par osmose inverse sur robinet ne sont pas capables de fournir l'alimentation constante en eau requise par la machine à glaçons.
Spécifications de l'évacuation
Brancher le drain de la machine à glaçons au drain en respectant les réglementations et codes locaux et provinciaux. Suivre ces lignes directrices lors de l'installation d'une canalisation d'évacuation. Ceci aidera à éviter que l'eau revienne dans le bac d'entreposage de la machine à glaçons. De l'eau qui revient dans la machine à glaçons pourrait se déverser sur le plancher et causer des dommages.
| Exigences d'évacuation | |
| Diamètre intérieur | minimum de 5/8 po (15,88 mm) |
| Canalisations d'évacuation | Les canalisations d'évacuation doivent avoir une pente de 1 po pour chaque 48 po de longueur (2,54 cm pour chaque 122 cm) ou une pente de 1/4 po pour chaque 12 po de longueur (6,35 mm pour chaque 30,48 cm) |
Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'éviter que l'eau de vidange refoule dans la machine à glaçons.
Modèle avec vidange par gravité
Modèle avec pompe de vidange
Système de vidange par gravité
L'installation idéale comporte un tuyau de rejet à l'égout en PVC de 1½ po (3,81 cm) à 2 po (5,08 cm) installé immédiatement sous la sortie du tube de vidange. Un écart antiretour de 1 po (2,54 cm) doit être maintenu entre le tuyau de la pompe de vidange et le tuyau de rejet à l'égout.
| Tuyau de vidange A | ||
| Brise-siphon B 1po (2,54 cm) | ||
| Réducteur de vidange en PVC | C | 2 po à 1 12 , po (5 cm à 3,8 cm) |
| Centre du drain | D | 23 po (58,4 cm) du devant de la porte, avec ou sans panneau de 3/4 po (1,9 cm) sur la porte, centrer gauche à droite (7 516 , po [18,56 cm]) de chaque côté de la machine à glaçons. |
| Du bas de la machine à glaçon au haut du réducteur de vidange en PVC | E | 78 po (4,8 cm) |
| Profondeur au centre du réducteur de vidange en PVC | F | 23" (58,4 cm) |

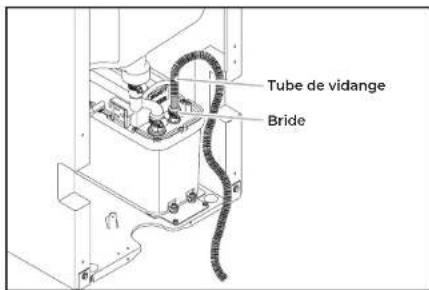

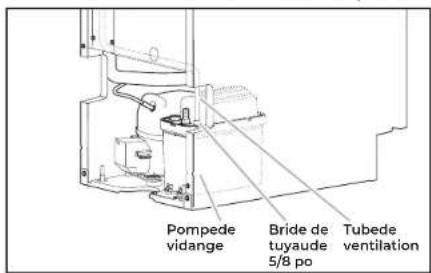

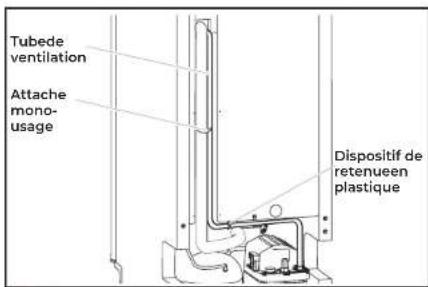

Système de la POMPE de vidange
Capacité maximale de la pompe de vidange : Pour chaque 1 pi (0,31 m) d'élévation, soustraire 10 pi (3,1 m) de longueur de fonctionnement maximal.

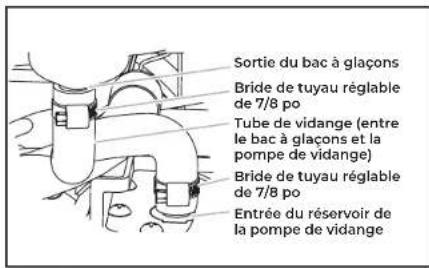

IMPORTANT : Une pompe de vidange est nécessaire lorsqu'on ne dispose pas de drain au plancher. Il est possible d'acheter la trousse de pompe de vidange (numéro de pièce 1901A) au jennair. com/accessories/details/1901A.

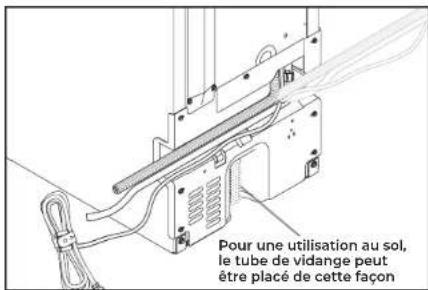

REMARQUE : Il sera peut-être souhaitable d'isoler le tuyau de vidange complètement jusqu'à l'entrée du drain de vidange. Il est possible d'acheter la trousse de gaine isolante (numéro de pièce W10365792) au jennair. com/accessories/details/W10365792.

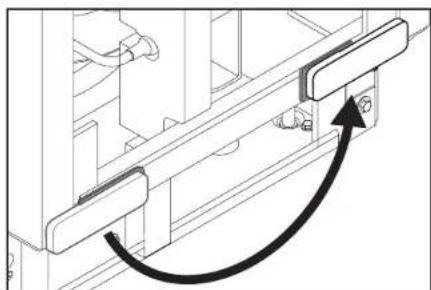

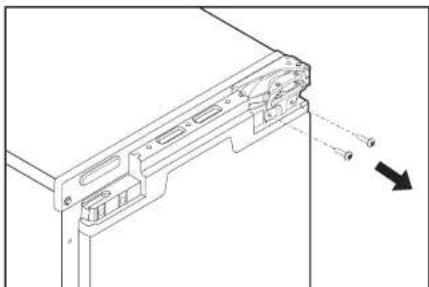

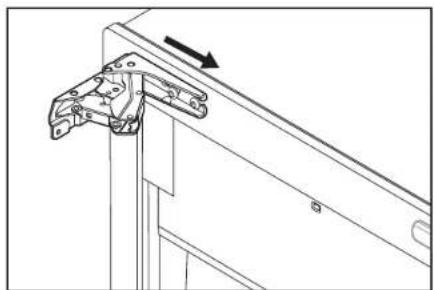

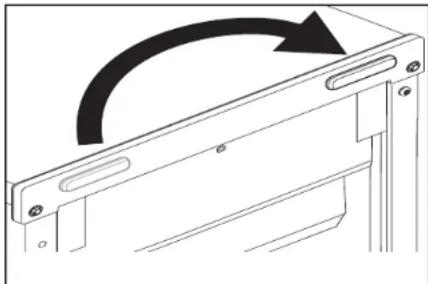

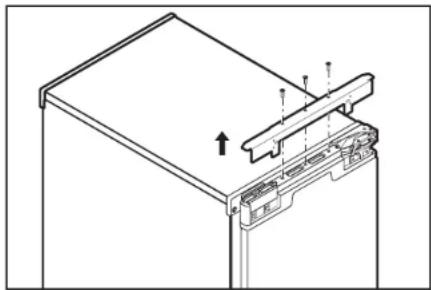

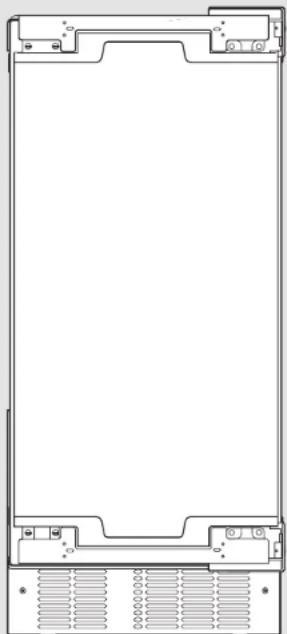

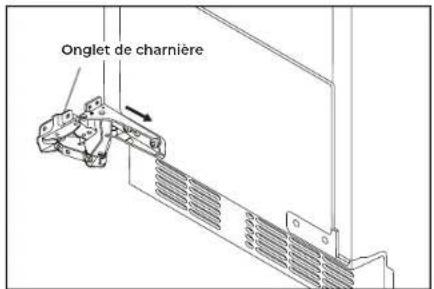

Inversion de la porte
S'il n'est pas nécessaire d'inverser la porte, passer la section "Inversion de la porte".

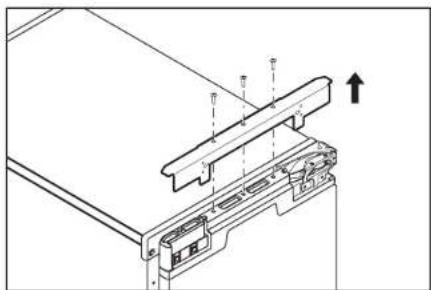

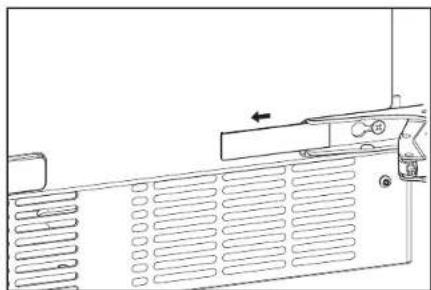

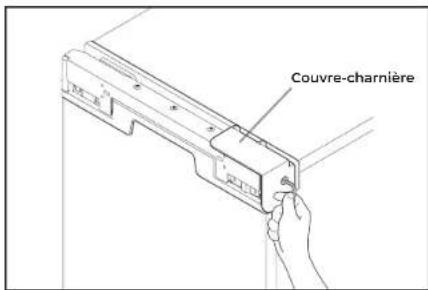

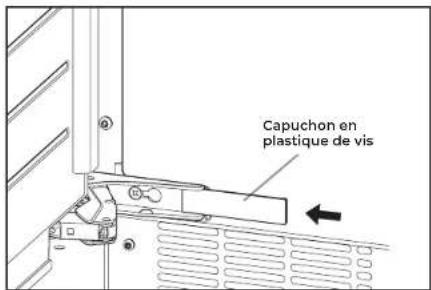

RETIRER LES
COUVRE-CHARNIÈRE
Risque de choc électrique
Déconnecter la source de courant électrique avant l'intervention.
Replacer pièces et panneaux avant de faire la mise en marche.
Le non-respect de ces instructions peut causer un décès ou un choc électrique.
1 Débrancher la machine à glaçons ou déconnecter la source de courant électrique.
Avertissement
Risque d'écrasement

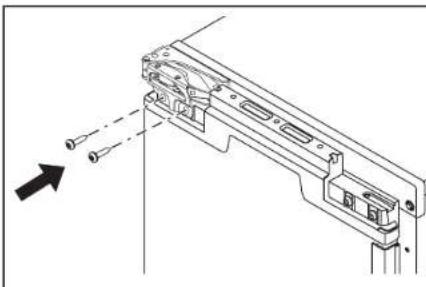

Les charnières articulées sont conçues pour se fermer toutes seules et plusieurs points de pincement existent avant l'installation dans l'armoire.
Ne pas retirer les couvre-charnières avant que le produit ne soit prêt à être installé.
Le non-respect de ces instructions peut causer une blessure par écrasement, coupure ou pincement.

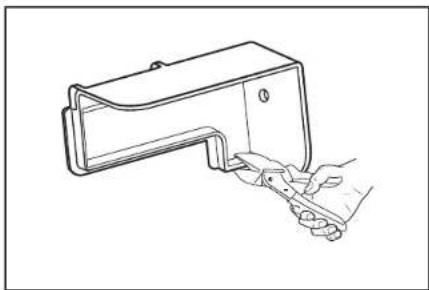

3 À l'aide d'une pince, retirer les couvre-charnières des charnières inférieure et supérieure.
REMARQUE : Conserver les couvre-charnières pour une éventuelle réutilisation future. Réinstaller les couvre-charnières si le produit est retiré de l'installation dans l'armoire.
Inversion de la porte
RETIRER LES CHARNIÈRES
Risque de poids excessif.
Utiliser au moins deux personnes pour déplacer et installer la machine à glaçons.
Le non-respect de cette instruction peut entraîner une blessure au dos ou d'autres blessures.
Déposer la machine à glaçons comme illustré. Pour éviter d'endommager le plancher, bien le recouvrir de carton ou de contreplaqué.
Inversion de la porte

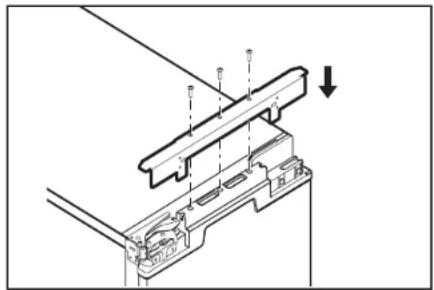

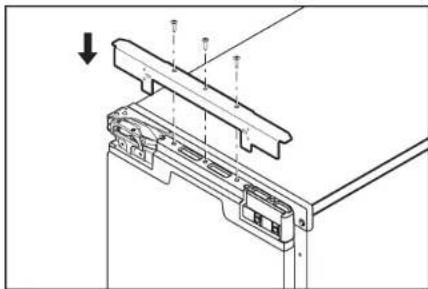

Retirer les vis et la bride métallique du haut en utilisant un tournevis cruciforme. Les garder de côté.

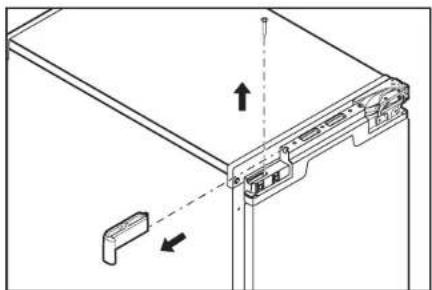

Retirer les vis des embouts du haut et du bas en utilisant un tournevis cruciforme. Les retirer et les conserver pour plus tard.
À l'aide d'un tournevis Torx T25, dévisser complètement les vis des charnières de porte supérieure et inférieure et les conserver pour plus tard.
Inversion de la porte
RETRAIT DES CHARNIÈRES (SUITE)
5 Retirer la porte et le conserver à part. Placer les vis de charnières sur le côté opposé.
6 Retirer le couvercle en plastique des vis situé à l'intérieur des charnières et les conserver pour plus tard.
Inversion de la porte

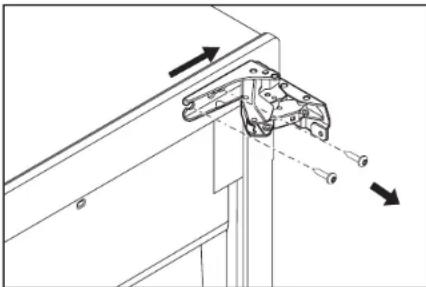

7 Retirer les vis et charnières du cabinet en utilisant un tournevis Torx T25 et les mettre de côté pour plus tard.
8 Retirer les capuchons de vis et les remettre de l'autre côté.
9 Placer le loquet de porte magnétique de l'autre côté.
Risque d'écrasement
Les charnières articulées sont conçues pour se fermer toutes seules et plusieurs points de pincement existent avant l'installation dans l'armoire.
Ne pas ouvrir ou fermer les charnières lorsqu'elles sont enlevées de la machine à glaçons.
Le non-respect de ces instructions peut causer une blessure par écrasement, coupure ou pincement.
Inversion de la porte
PRÉPARER LES CHARNIÈRES DU BAS


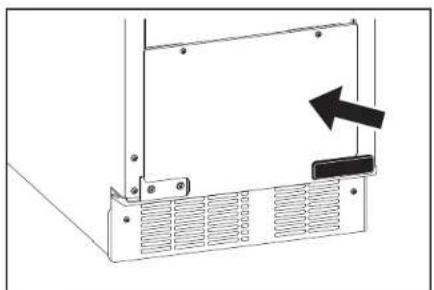

Vis du couvercle de grille1 Dévisser et enlever le couvercle de grille en utilisant un tournevis TORX T20. Les garder de côté.
2 Retirer le capuchon de vis et le placer de l'autre côté comme indiqué dans l'illustration.
Inversion de la porte
Réinstaller le couvercle de grille.
Inversion de la porte
INVERSER DES CHARNIÈRES
1 Visser à moitié les vis de charnières (mises de côté à l'étape 7 du point "Préparer les charnières du bas") sur le côté désiré.
3 Prendre la charnière inférieure d'origine, la faire pivoter et la placer à la position de la charnière supérieure du côté opposé. La glisser sur les vis de charnière.
Inversion de la porte
7 Réinstaller les embouts du haut et du bas sur la porte (le capuchon supérieur de droite est maintenant dans la position inférieure gauche et vice-versa). REMARQUE : Pour l'installation d'un panneau de bois personnalisé, passer cette étape.
Avertissement
Risque de poids excessif.
Utiliser au moins deux personnes pour déplacer et installer la machine à glaçons. Le non-respect de cette instruction peut entraîner une blessure au dos ou d'autres blessures.
6 Glisser la porte sur les charnières. À l'aide d'un tournevis Torx T25, placer les vis (retirées à l'étape 6 de la section "Retirer les charnières") sur la porte.
8 Réinstaller la bride métallique sur le haut de la porte. REMARQUE : Pour l'installation du panneau en acier inoxydable, passer cette étape.
9 Remettre la machine à glaçon debout.
Installation
INSTALLATION DE LA POMPE DE VIDANGE - PRÉPARATION DU SITE
Si la machine à glaçons n'est pas raccordée à une alimentation en eau, passer cette section et poursuivre à la section "Installation de la pompe de vidange et du tuyau d'évacuation".
Remarques :
■Raccorder la pompe de vidange au drain en respectant les réglementations et codes locaux et provinciaux. ■L'isolation du tube de vidange jusqu'à la sortie de vidange pourrait être nécessaire pour réduire la condensation dans le tube de vidange. Il est possible d'acheter une trousse d'isolation de tube (numéro de pièce W10365792). ■La pompe de vidange est conçue pour pomper de l'eau jusqu'à une hauteur de 10 pi (3 m). N'utiliser que la trousse de pompe de vidange approuvée par Whirlpool (numéro de pièce 1901A). ■Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'éviter que l'eau de vidange refoule dans la machine à glaçons.
Contenu de la trousse :
■Trousse de pompe de vidange (numéro de pièce 1901A) ■Tube de vidange de 5/8 po de diamètre intérieur par 51/8 po (du bac à glaçons vers l'entrée du réservoir de la pompe de vidange) ■Tube de vidange de 1/2 po de diamètre intérieur x 10 pi (3 m) (du tuyau d'évacuation de la pompe de vidange au drain de la maison) ■Tube de ventilation de 5/16 po de diamètre intérieur x 32 po (81 cm) (du tube de ventilation du réservoir de la pompe de vidange à l'arrière de la machine à glaçons) ■(1) attache mono-usage (pour fixer le tube de ventilation au dos du tube d'aération) ■(5) vis de montage de la pompe no 8-32 x 3/8 po (pour fixer la pompe de vidange à la plaque de base et aux brides du dos de la machine à glaçons)
■Petite bride de tuyau réglable de 5/8 po (pour fixer le tuyau de ventilation à la pompe de vidange) ■(3) grande bride de tuyau réglable de 7/8 po (pour fixer le tuyau de vidange au bac de la machine à glaçons et au réservoir de la pompe de vidange) ■Fiche d'instructions
Si la machine à glaçons est déjà installée
Risque de choc électrique
Déconnecter la source de courant électrique avant l'entretien.
Replacer pièces et panneaux avant de faire la remise en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
Appuyer sur le bouton OFF (arrêt) pour arrêter la production de glaçons. Débrancher ensuite la machine à glaçons ou couper l'alimentation.
Installation
2 Fermer l'alimentation en eau. Attendre de 5 à 10 minutes que les glaçons tombent dans le bac d'entreposage. Enlever les glaçons du bac d'entreposage.


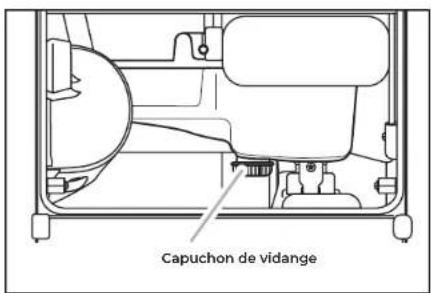

Capuchon de vidange4 Dévisser le bouchon de vidange du dessous du bac à eau situé à l'intérieur du bac d'entreposage. Laisser l'eau s'écouler entièrement.
5 Débrancher la canalisation d'alimentation en eau.
3 Si la machine à glaçons est installée dans une armoire, la retirer de l'ouverture.
Installation
INSTALLATION DE LA POMPE DE VIDANGE ET DU TUYAU D'ÉVACUATION
REMARQUE : Ne pas plier, écraser ou endommager les tubes et câbles pendant l'installation.


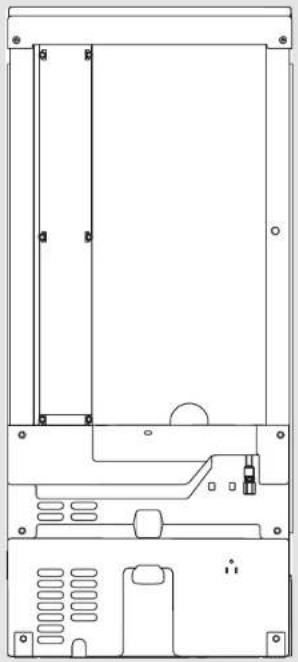

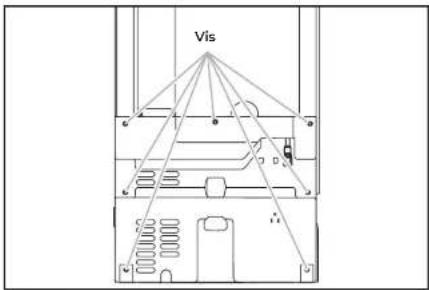

Vis1 Dévisser les vis fixant le panneau arrière à la machine à glaçons. Retirer les vis et le panneau arrière, puis les mettre de côté. Pour les modèles avec pompe, passer à l'étape 12.


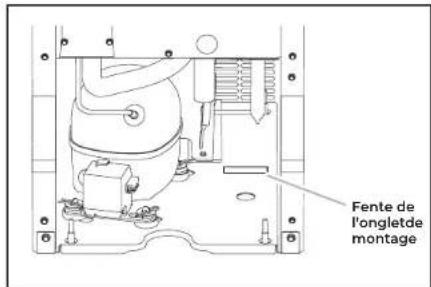

Fente de l'ongletde montage3 Installer la pompe de vidange sur le côté droit de la base de la machine à glaçons. Incliner légèrement la pompe de vidange pour faire glisser l'onglet de montage dans la fente de l'onglet de montage.
Installation


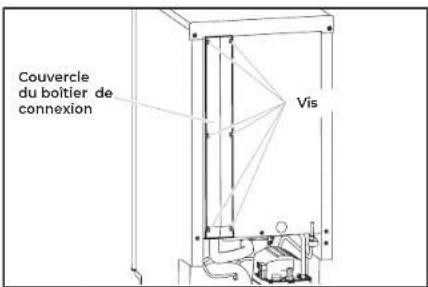

Couvercle du boîtier de connexion Vis5 Dévisser les vis fixant le couvercle du boîtier de connexion à la machine à glaçons et enlever le couvercle du boîtier de connexion. Placer les vis et le couvercle du boîtier de connexion à part.
Remarque :
Ne pas bloquer le débit d'air du tube de ventilation en serrant trop l'attache mono-usage.
Remarque :
Ne pas trop serrer le tube de ventilation, cela pourrait bloquer la circulation d'air dans le tuyau.


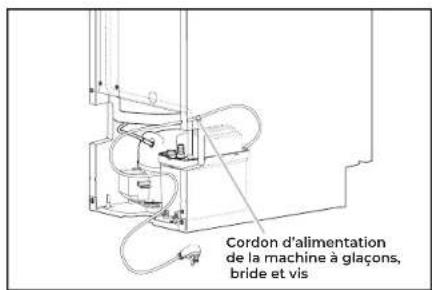

Cordon d'alimentation de la machine à glaçons, bride et visDévisser et retirer la bride du cordon d'alimentation située sur la paroi latérale de la machine à glaçons.
Installation
INSTALLATION DE LA POMPE DE VIDANGE ET DU TUYAU D'ÉVACUATION (SUITE)


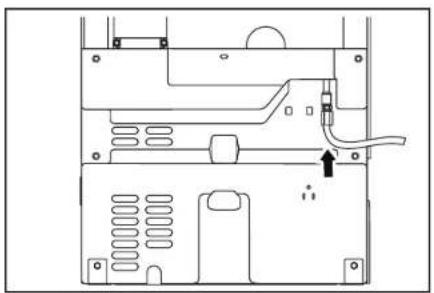

Cordon d'alimentation de la pompe de vidange, bride et vis10 Fixer le cordon d'alimentation de la pompe de vidange sur la paroi latérale de la machine à glaçons en utilisant la brise et la vis (enlevées à l'étape 7).
Remarques
Ne pas plier le tube. Au besoin, couper à la bonne longueur.
Installation


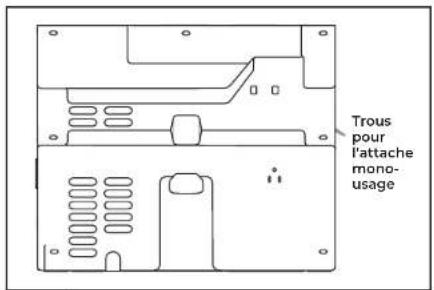

Trous pour l'attache mono- usageInstaller l'attache mono-usage sur le panneau arrière en la passant par les deux trous situés sur le panneau arrière.


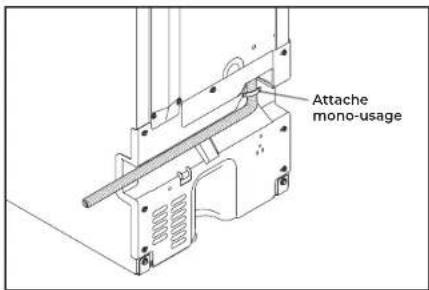

Pour une utilisation au sol, le tube de vidange peut être placé de cette façonAcheminer le tube de vidange, le cordon d'alimentation et le tuyau d'alimentation en eau de la pompe de vidange par la fente du panneau arrière de la machine à glaçons. Réinstaller le panneau arrière et les vis.
À l'aide d'une attache mono-usage, fixer le tube de vidange au panneau arrière comme illustré.
Raccordement à la canalisation d'eau
■Réaliser l'installation de plomberie conformément aux exigences du International Plumbing Code et des normes et codes locaux en vigueur. ■Utiliser un tuyau en cuivre ou la canalisation d'alimentation de JennAir (numéro de pièce 8212547RP) et vérifier qu'il n'y a pas de fuites. ■Installer des tuyaux seulement là où les températures resteront au-dessus du point de congélation.
Couper l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider l'eau du tuyau.
À l'aide d'une canalisation d'entrée d'eau en cuivre d'un minimum de 1/2 po et d'un robinet d'arrêt quart de tour ou équivalent, raccorder la machine à eau comme indiqué.
Utiliser un tuyau en cuivre flexible d'un diamètre extérieur de 1/4 po (6,35 mm) ou un tuyau d'eau pour réfrigérateur approuvé par Whirlpool pour l'alimentation en eau froide. Enfiler la bague de compression et l'écrou sur le tube en cuivre. S'assurer d'avoir la longueur nécessaire pour une installation correcte.
Passer le tuyau par les armoires vers la découpe effectuée pour la machine à glaçons. S'assurer que le tuyau d'entrée d'eau dépasse de 30 po derrière les armoires pour permettre les entretiens futurs.
Installation
Vidanger le tuyau en plaçant l'extrémité libre dans un contenant ou un évier et en rétablissant l'alimentation principale en eau jusqu'à ce que l'eau sorte propre. Fermer le robinet d'arrêt sur le tuyau d'alimentation en eau.
IMPORTANT : Toujours vidanger le tuyau d'alimentation en eau avant de faire le raccordement final sur l'entrée du robinet pour éviter tout mauvais fonctionnement éventuel du robinet.
Retirer et jeter le petit tube de plastique de l'extrémité du point d'entrée de la canalisation d'eau.
Insérer en ligne droite l'extrémité du tuyau aussi profondément que possible dans l'extrémité de sortie. Visser l'écrou de compression sur l'extrémité de sortie du raccord à l'aide d'une clé à molette. Serrer l'écrou manuellement. Ensuite, serrer deux tours de plus avec une clé. Ne pas serrer excessivement.
Ouvrir le robinet d'arrêt. Vérifier qu'il n'y a pas de fuite. Serrer tous les raccords (y compris les raccords du robinet) ou les écrous qui présentent des fuites.
Installation
METTRE DE NIVEAU ET SÉCURISER
Risque de poids excessif.
Utiliser au moins deux personnes pour déplacer et installer la machine à glaçons. Le non-respect de cette instruction peut entraîner une blessure au dos ou d'autres blessures.
Déplacer la machine à glaçons en face de son emplacement final. Pour éviter d'endommager le plancher, bien le recouvrir de carton ou de contreplaqué.
Avertissement
Risque d'écrasement
Les charnières articulées sont conçues pour se fermer toutes seules et plusieurs points de pincement existent avant l'installation dans l'armoire.
Ne pas retirer les couvre-charnières avant que le produit ne soit prêt à être installé.
Le non-respect de ces instructions peut causer une blessure par écrasement, coupure ou pincement.

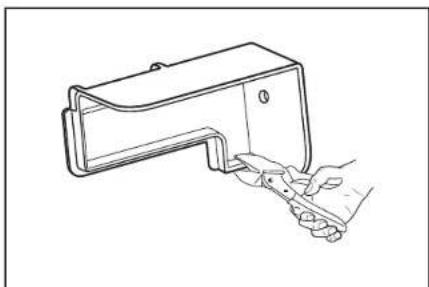

3 À l'aide d'une pince, retirer les couvre-charnières des charnières inférieure et supérieure.
REMARQUE : Conserver les couvre-charnières pour une éventuelle réutilisation future. Réinstaller les couvre-charnières si le produit est retiré de l'installation dans l'armoire.
Installation
METTRE DE NIVEAU ET SÉCURISER (SUITE)

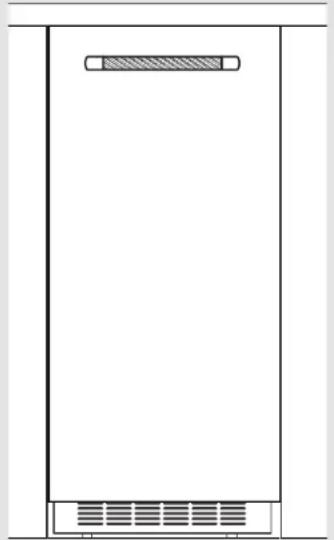

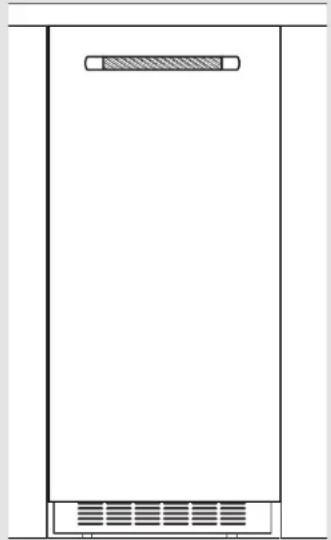

4 Installer le panneau de porte en suivant les instructions de la section "Panneau de porte en bois personnalisé" ou les instructions reçues avec le panneau en acier inoxydable comprises dans cette trousse.
5 Utiliser les pieds de nivellement pour aligner la porte de la machine à glaçons avec l'ouverture de l'armoire adjacente.
Avertissement
Risque de poids excessif.
Utiliser au moins deux personnes pour déplacer et installer la machine à glaçons.
Le non-respect de cette instruction peut entraîner une blessure au dos ou d'autres blessures.
Installation

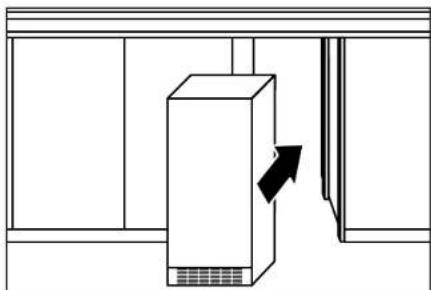

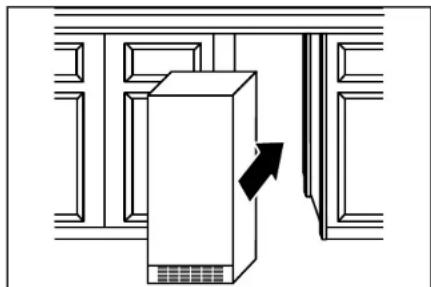

Glisser la machine à glaçons dans l'armoire tout en faisant attention aux positions des connexions à l'arrière de la machine à glaçons. Pour éviter d'endommager le plancher, bien le recouvrir de carton ou de contreplaqué.
IMPORTANT : Pour une installation en affleurement, les connexions à la machine à glaçons doivent passer par la fente du panneau arrière de la machine à glaçons.
S'assurer que la machine à glaçons est à la bonne profondeur. Fixer les charnières du haut et du bas sur le côté de l'armoire en utilisant des vis à bois.
Fixer les supports d'armoire (inclus avec la machine à glaçons) aux trous à l'avant de la machine à glaçons comme illustré. Fixer les charnières d'armoire sur le côté de l'armoire en utilisant des vis à bois.
REMARQUE : Pour l'installation du panneau de bois personnalisé, continuer l'installation à l'étape 6 "Installation du panneau de bois personnalisé".
Installation
PANNEAU DE PORTE EN BOIS PERSONNALISÉ
Si un panneau en acier inoxydable est installé, passer la section "Panneau de porte en bois personnalisé".

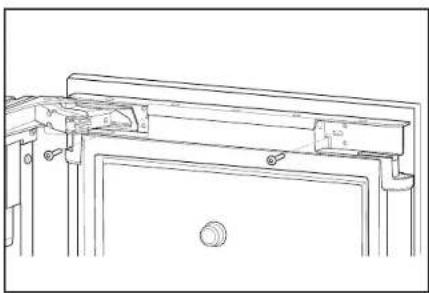

1 Retirer les vis et la bride métallique du haut en utilisant un tournevis cruciforme. Les retirer et les conserver pour plus tard. Passer cette étape et poursuivre avec l'étape 4 si l'inversion de la porte a été effectuée.
3 Replacer le support de métal du haut en utilisant les vis retirées à l'étape 1.
2 Retirer les capuchons supérieur et inférieur en utilisant le tournevis à tête cruciforme et les garder de côté.
4 Coller le panneau personnalisé sur la porte en utilisant des morceaux d'adhésifs recto verso et en poussant doucement. Ajuster la hauteur du panneau pour l'aligner avec les armoires. Appuyer fermement le panneau contre la porte.
Installation
À partir de l'intérieur de la porte, installer les vis à bois dans les fentes du support en métal.
Continuer avec la section "Mettre à niveau et sécuriser" de l'étape 5.
Effectuer l'ajustement gauche-droite du panneau pour obtenir l'espace désiré de chaque côté. Installer les vis restantes sur le panneau de porte en passant par les supports.
REMARQUE : S'assurer que le panneau est aligné avec les armoires avant d'installer les vis restantes pour fixer le panneau de porte.
Replacer les embouts du haut et du bas dans la porte. Fixer l'embout du bas à l'aide de la vis en passant par le trou de la bride en métal du bas.
Installation
RACCORDEMENT DE LA VIDANGE
Style 1 - Pour un système de vidange par gravité, s'assurer que le tube de vidange soit positionné au-dessus du réducteur de vidange en PVC. Voir la section "Système de vidange par gravité".
Style 2 - Pour un système avec pompe de vidange, connecter le tuyau de sortie de la pompe au drain. Consulter la section "Spécifications de l'évacuation".
REMARQUE : Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.
Avertissement
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Installation
Rebrancher la machine à glaçons ou l'alimenter.


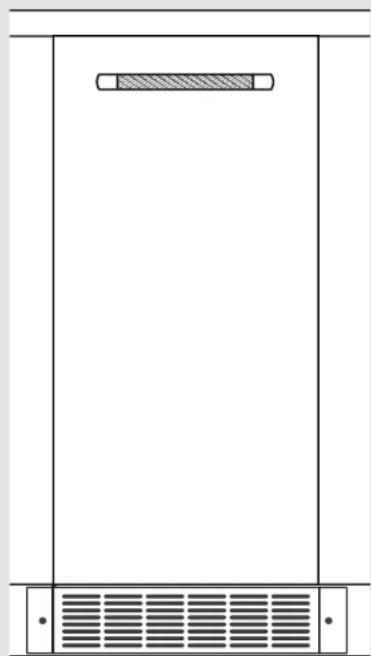

Installation de la GRILLE auxiliaire
La grille auxiliaire est un accessoire optionnel. Elle peut être utilisée pour aligner la grille inférieure avec le reste des armoires sans bloquer la ventilation de la machine à glaçons.
REMARQUE : N'installer la grille auxiliaire qu'après avoir terminé l'installation de la machine à glaçons.
1 Retirer les matériaux d'emballage et les jeter. 2 Retirer les vis collées à l'intérieur de la grille auxiliaire. 3 Placer la grille dans l'armoire. Aligner les parties pour que le motif de grilles de la grille auxiliaire corresponde à celui de la grille inférieure de la machine à glaçons. 4 Centrer la grille auxiliaire avec la découpe de la machine à glaçons. Marquer sur les armoires les emplacements des trous de chaque côté de la grille auxiliaire.
5 À l'aide du foret de 1/8 po, percer les trous dans les armoires. Ils permettent d'utiliser des vis n° 8-18 x 0,750 po.
6 À l'aide d'un tournevis TORX T20, visser la grille auxiliaire aux armoires.
INSTALLATION
Accessoires
IMPORTANT : Une pompe de vidange est nécessaire lorsqu'on ne dispose pas de drain au plancher. Il est possible d'acheter la trousse de pompe de vidange (numéro de pièce 1901A) au https://www.jennair.com/
REMARQUE : Il sera peut-être souhaitable d'isoler le tuyau de vidange complètement jusqu'à l'entrée du drain de vidange. Il est possible d'acheter la trousse de gaine isolante (numéro de pièce W10365792) au https://www.jennair.com/
Pour commander la trousse de panneau en acier inoxydable, visiter le https://www.jennair.com/
Pour commander la trousse de poignée JennAir pour le panneau de porte en bois personnalisé, visiter le https://www.jennair.com/
Pour commander la trousse d'entrée d'alimentation en eau en cuivre pour réfrigérateur (8003RP), visiter le https://www. Jennair. com/
Pour commander un tuyau d'alimentation en eau de qualité industrielle pour réfrigérateur (W10505928RP), visiter le https://www.jennair.com/
ANNEXE
NOTES:
NOTES:
W11320441A
8 / ©2018 JennAir. All rights reserved. Used under licence in Canada. Tous droits réservés. Utilisé sous licence au Canada.
11/18
